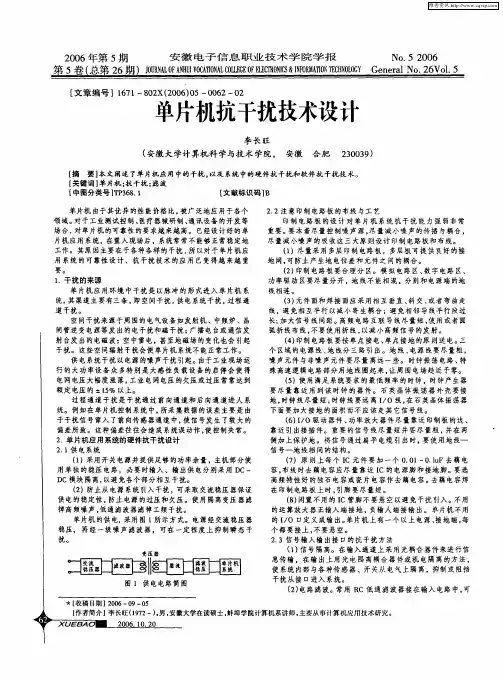

单片机系统抗干扰技术措施徐本升(七煤(集团)公司社保局,黑龙江七台河154600)廛屉科夔[}商要]单片机系统主要由信号检测部分、信号处理及控制部分、控制信号驱动部分、拳统零毒部分、显示部分组成。
干扰的种类主要来自系统内部元器件在系统中的状态和系统外部其它电气设备产生的干抚。
硬件抗干扰措施是电潺的抗干扰设计,屏蔽抗干技技术,双绞线及光纤的使用,去耦电路。
软件抗干就措-旌旋出错处理程序,建立软件陷阱,使用空操作指令。
‘‘、联蠢建i司]单片机;系统;抗干扰技术‘,单片机应用系统的硬件电路构成比较复杂、所用元件品种繁多,有的工作场所环境比较差,由于这些原因,为了保证单片机应用系统能够在各种环境下能正常运行,系统的抗干扰性就是一个非常重要的指标。
抗干扰就是针对干扰产生的性质、传播途径、侵入的位置和侵入的形式,采取相应的方法消除干扰源,抑制干扰传播途径,减弱电路或元件对噪声干扰的敏感性,使单片机系统能在线正常、稳定地运行。
1单片机系统的组成一个单片机应用系统的硬件电路是由如下几个部分构成的:1)信号检测部分:2)信号处理及控制部分:3)控制信号驱动部分;4)系统交互部分;5)显示部分。
由此可见一个单片机应用系统的成分是相当复杂的,从各种类型的传感器到名目繁多的各种继电器接触器、电磁阀,从类型繁多的集成电路到各种各样的耦合器件、执行部件、显示器件等。
2干扰的种类干扰就是叠加在有用信号上的不需要的信号。
是影响路正常工作的另一种噪声。
干扰以某种电信号的形式,通过一的渠道。
混入有用信号中侵人单片机系统,造成系统工作不稳定在各种实际环境中,干扰总是存在的,这些干扰能降低电子系统准确性甚至破坏其可靠性。
干扰有两种:一是来自系统内部元器件在工作时产生的干扰通过地址、电源线、信号线,分布电容和电感等传输,影响系统工状态。
二是来自系统外部其它电气设备产生的干扰。
通过传导辐射等途径影Ⅱ向单片机系统的正常工作。
干扰对单片机应用系统的作用有3个部位:1)输入系统。
电路中常见的几种单片机抗干扰技术对于提高单片机系统设计,提高系统的可靠性显得尤为重要。
对单片机系统而言,干扰因素有两种,一是来源于系统外部环境和其它电气设备产生的干扰,通过传导和辐射等途径影响单片机系统正常工作;二是来源于系统内部,由系统结构、制造工艺等决定以及内部元器件在工作时产生干扰,通过地址、电源线、信号线、分布电容等传输,影响开关电源模块系统工作状态。
一. 什么是干扰源?干扰源是指产生干扰的元件、设备或信号。
产生的干扰包括:(1)电磁干扰,如继电器开关启动、静电放电、电网电压波动等都可能引起不同程度的瞬变浪涌电压,会造成IC和半导体器件PN结烧毁、氧化层击穿等。
(2)人为干扰,如机械振动、继电器触点抖动、元器件安装和电路板布线引起的电磁耦合、接插件接触不良、虚焊、放大器自激、电源纹波等。
(3)环境因素干扰,如噪声和环境温湿度、以及太阳黑子的变化,空间粒子辐射等。
每一个设备干扰造成的误操作,可能运行千次才出现一次,甚至是上万,百万才出现一次。
时间上是一天,一个月,甚至是一年很多年。
但是干扰出现所造成的严重后果,是我们无法想象到的。
在这里我先引用一个小插曲:原来我在镇江做焊机的时候,老是出现焊机在上电瞬间有信号输出,出现的频率很高,最严重的一次是差点将一个客户员工的手指压到。
后来我想了个方法就是是在信号输出的I/O口上加上一个50k的上拉电阻,发现问题还是有,但是出现的频率降下来了,后来又改用15k的电阻,就彻底地把那个问题给解决了。
干扰信号源也遵循欧姆定律,越存在干扰的场合,跟测试使用的上拉电阻也有联系。
想知道他是怎么解决的,可以看下下面的文章:[话题] 【MCU每周论点】如何提高单片机的抗干扰能力? 亲你懂吗?二. 干扰源产生的原因是什么?下面回到正题,单片机干扰的原因还包括传播途径、敏感器件的使用,也会使单片机受到干扰。
干扰对单片机系统的影响主要通过三种途径传输,包括:(1)输入系统。

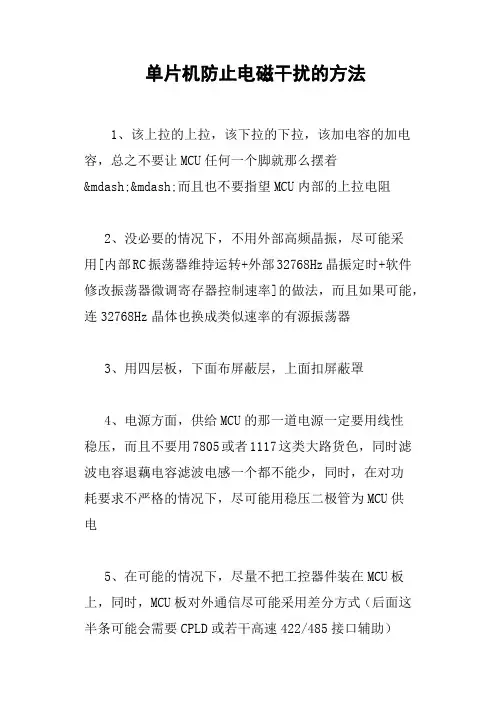

单片机防止电磁干扰的方法
1、该上拉的上拉,该下拉的下拉,该加电容的加电容,总之不要让MCU任何一个脚就那么摆着
——而且也不要指望MCU内部的上拉电阻
2、没必要的情况下,不用外部高频晶振,尽可能采
用[内部RC振荡器维持运转+外部32768Hz晶振定时+软件修改振荡器微调寄存器控制速率]的做法,而且如果可能,连32768Hz晶体也换成类似速率的有源振荡器
3、用四层板,下面布屏蔽层,上面扣屏蔽罩
4、电源方面,供给MCU的那一道电源一定要用线性
稳压,而且不要用7805或者1117这类大路货色,同时滤波电容退藕电容滤波电感一个都不能少,同时,在对功
耗要求不严格的情况下,尽可能用稳压二极管为MCU供
电
5、在可能的情况下,尽量不把工控器件装在MCU板上,同时,MCU板对外通信尽可能采用差分方式(后面这半条可能会需要CPLD或若干高速422/485接口辅助)。
如何解决单片机的抗干扰问题随着单片机的发展,单片机在家用电器、工业自动化、生产过程控制、智能仪器仪表等领域的应用越来越广泛。
然而处于同一电力系统中的各种电气设备通过电或磁的联系彼此紧密相连,相互影响,由于运行方式的改变,故障,开关操作等引起的电磁振荡会波及很多电气设备。
这对我们单片机系统的可靠性与安全性构成了极大的威胁。
单片机测控系统必须长期稳定、可靠运行,否则将导致控制误差加大,严重时会使系统失灵,甚至造成巨大损失。
因此单片机的抗干扰问题已经成为不容忽视的问题。
1 干扰对单片机应用系统的影响1.1测量数据误差加大干扰侵入单片机系统测量单元模拟信号的输入通道,叠加在测量信号上,会使数据采集误差加大。
特别是检测一些微弱信号,干扰信号甚至淹没测量信号。
1.2 控制系统失灵单片机输出的控制信号通常依赖于某些条件的状态输入信号和对这些信号的逻辑处理结果。
若这些输入的状态信号受到干扰,引入虚假状态信息,将导致输出控制误差加大,甚至控制失灵。
1.3 影响单片机RAM存储器和E2PROM等在单片机系统中,程序及表格、数据存在程序存储器EPROM或FLASH中,避免了这些数据受干扰破坏。
但是,对于片内RAM、外扩RAM、E2PROM 中的数据都有可能受到外界干扰而变化。
1.4 程序运行失常外界的干扰有时导致机器频繁复位而影响程序的正常运行。
若外界干扰导致单片机程序计数器PC值的改变,则破坏了程序的正常运行。
由于受干扰后的PC 值是随机的,程序将执行一系列毫无意义的指令,最后进入“死循环”,这将使输出严重混乱或死机。
2 如何提高我们设备的抗干扰能力2.1 解决来自电源端的干扰。
第五章单片机应用系统的抗干扰技术设计§5.1 干扰源我们要进行抗干扰措施,首先就得仔细研究干扰产生的原因、途径,掌握或了解其规律后,才能有针对性地提出各种抗干 / 扰的理论和措施。
5.1.1干扰与噪声的区别(1) 噪声是绝对的,它的产生或存在不受接收者的影响,是独立的,与有用信号无关。
干扰是相对有用信号而言的,只有噪声达到一定数值、它和有用信号一起进入应用系统并影响其正常工作时才形成干扰。
(2) 干扰在满足一定条件时,可以消除;噪声在一般情况下,难以消除,只能减弱。
5.1.2分类根据产生干扰的物理原因,干扰可以分为如下几种类型:机械干扰、热干扰、光干扰、湿度干扰、化学干扰、电和磁的干扰、射线辐射干扰。
其中,电和磁的干扰是最为普遍和严重的干扰,下面对电磁干扰作重点论述。
电磁干扰的分类:(1) 从噪声产生的来源分类可以分为:○1固有噪声源固有噪声是指器件内部物理性的无规则波动所形成的噪声。
○2人为噪声源人为噪声源主要是各种电气设备所产生的噪声,主要有以下几种:1. 工频噪声,大功率输电线是典型的工频噪声源。
低电平的信号线只要有一段长度与输电线平行,就会受到明显的干扰;即使一般室内的交流电源线,对输入阻抗低和灵敏度高的传感器来说也会是很大的干扰源。
在传感器的内部,由于工频感应也会产生交流噪声,它所形成的干扰也不可忽视。
2. 射频噪声,高频感应加热、高频焊接等工业电子设备以及广播、电视、雷达及通信设备等通过辐射或通过电源线会给附近的传感器系统带来干扰。
3. 电子开关,由于电子通断的速度极快,使电路中的电压和电流发生急剧的变化,形成冲击脉冲,从而成为噪声干扰源。
○3自然噪声源和放电噪声自然噪声主要指天电形成的放电现象。
放电现象的起因不仅是天电,还有各种电气设备所造成的,主要有:电晕放电、火花放电、放电管放电等。
(2) 从干扰的出现区域来分可分为内部干扰和外部干扰。
(3) 从干扰对电路作用的形成分类○1差模干扰也称为串联干扰,差模干扰进入电路后,使传感器系统 / 的一个信号输入端子相对于另一个信号输入端子的电位发生变化,即干扰信号与有用信号按电势源串联起来作用于输入端。
单片机抗干扰措施概述在单片机应用中,抗干扰是一个非常重要的问题。
由于电磁干扰的存在,单片机可能会受到干扰信号的影响,导致系统的性能下降甚至功能失效。
因此,为了确保单片机系统的稳定运行,需要采取一些抗干扰措施。
本文将介绍单片机常见的抗干扰措施,包括软件抗干扰措施和硬件抗干扰措施。
软件抗干扰措施1. 外部中断和定时中断技术外部中断是单片机接收外部信号的一种方式,通过设置中断触发条件,当接收到特定信号时触发中断处理程序。
通过使用外部中断技术,可以及时响应干扰信号的触发,进行干扰处理。
定时中断也是一种常见的抗干扰措施。
通过设置定时器,定时生成中断信号,进行对干扰信号的定时处理。
2. 硬件监控和重启单片机系统中,可以通过硬件监控电压、温度、电流等参数,并根据监控结果采取相应措施。
例如,如果电压过高或过低,可以通过监控电源电压的方式,自动重启系统,以恢复正常运行。
3. 硬件看门狗硬件看门狗是一种常见的抗干扰措施。
通过设置看门狗定时器,在预设时间内必须向看门狗喂狗,否则看门狗将复位单片机。
看门狗能够有效监控单片机运行,并在系统崩溃或运行异常时进行自动重启。
硬件抗干扰措施1. 接口屏蔽和过滤对于单片机与外部设备接口,可以通过屏蔽和过滤的方式降低干扰信号的影响。
接口屏蔽是通过在接口线上添加屏蔽层,减少干扰信号对于单片机的干扰。
常见的屏蔽层材料包括金属层、导电胶和导电纤维等。
接口过滤是通过添加滤波器或滤波电路,降低接口信号中的干扰成分。
常见的滤波器包括低通滤波器和带阻滤波器等。
2. 地线设计在单片机系统中,地线设计也是一个重要的抗干扰措施。
合理地划分地线,避免地线回路产生环形,可以有效减少共模干扰。
3. 电源干扰削弱技术电源干扰是单片机系统中常见的干扰源之一。
为了降低电源干扰,可以采取以下措施:•过滤电源线,加装滤波电容和滤波电阻,降低电源中的高频干扰成分。
•使用稳压器或电源滤波器,确保电源稳定,并降低电源线上的干扰噪声。
单片机系统中的抗干扰分析及措施单片机系统中的抗干扰分析及措施引言:随着科技的发展,单片机系统在各个领域得到广泛应用,例如汽车电子、家电控制、工业自动化等。
然而,由于外界环境的复杂性,单片机系统常常会受到各种干扰,例如电磁干扰、温度变化、电源噪声等。
这些干扰会严重影响单片机系统的稳定性和可靠性。
因此,对单片机系统中的抗干扰问题进行深入分析,并采取相应的措施来解决这些问题,具有重要的意义。
一、抗电磁干扰分析及措施1.分析电磁干扰是单片机系统中最常见的干扰之一。
在实际应用中,电磁场通常由电源线、开关电源、电机等设备产生,会通过空气传播和电磁波辐射的方式对单片机系统产生干扰。
电磁干扰会导致单片机系统执行指令错误、数据异常等问题。
2.措施a. 优化电路布局:合理布局电路,减少导线的长度和面积,提高电路的抗干扰能力。
b. 打开电源滤波器:在单片机系统的电源输入端接入合适的电源滤波器,以消除电源中的高频噪声。
c. 加装电磁屏蔽:对于特别敏感的单片机系统,可以在其周围部署电磁屏蔽罩,以减少或消除外界电磁场对系统的干扰。
二、抗温度变化分析及措施1.分析温度变化是单片机系统中常见的环境因素之一。
随着环境温度的变化,单片机系统的元器件参数、晶体管的工作温度会发生变化,进而影响系统的性能和稳定性。
2.措施a. 选择温度稳定性较好的元器件:在设计单片机系统时,可以选择具有较好温度稳定性的元器件,以减少温度变化对系统的影响。
b. 控制系统温升:合理的散热设计可以有效控制单片机系统的温度变化,减少温度对系统的影响。
c. 采用温度补偿技术:通过在系统中添加温度感知器,实时监测温度变化,并根据变化情况对系统进行相应的补偿,以提高系统的稳定性。
三、抗电源噪声分析及措施1.分析电源噪声是单片机系统中常见的噪声源。
电源噪声来自于电源线的交变电压以及其他电器设备的电源,会对单片机系统产生不稳定的供电环境,进而影响系统的性能和稳定性。
2.措施a. 加装电源滤波器:在电源输入端接入适当的滤波器,以消除电源中的高频噪声,保证供电的稳定性。
单片机的抗干扰能力在我一次产品中有AVR 和PIC 两种芯片同时存在,当用AVR 推动继电器-- 再推动接触器。
用PIC 来显示。
发现PIC 居然有点小小的干扰,不得不在外围电路上加措施才解决问题。
都说PIC 的抗干扰一流的,我怀疑之下对两种单片机做一个小小的测试。
首先说明,我只是比较单个芯片的最小系统,比较单片机的自身抗干扰能力。
1。
电源用变压器变压12V ,7805 稳压,输入输出均接电解电容和104 电容。
2。
单片机最小系统,用3 个I/O ,按钮,指示灯,驱动三极管(继电器-- 再推动接触器)不用的管脚不管。
3。
干扰源,由于没有仪器,只好用接触器的线圈来做干扰源,为了加强干扰,接触器线圈两端没有加104 电容。
4。
软件,最小最简单,不加任何处理只推动作用。
5。
元件选择,PIC 的用PIC16C54 ,PIC16F54 ,PIC16F877A , PIC16F716。
AVR 的选用M8。
AT28 , AT13。
接下来做测试了:PIC16C54 :先是接触器放在芯片旁边。
无论怎么按动按钮,接触器的干扰对它一点反映也没有,真是稳如泰山。
再用接触器线圈引线缠绕芯片。
在6 圈以下还是稳如泰山。
上了7 圈就有干扰了。
看来PIC16C54 真是强悍啊。
佩服。
接下去就试PIC16F54了。
PIC16F54 :先是接触器放在芯片旁边。
不得了!程序简直没有办法运行,和PIC16C54 简直一个在天上,一个在地下。
万思不得其解。
查阅PIC 资料都说PIC 的F 系列比C 系列差,就是F 系列的不同产品抗干扰也不一样。
于是又测试PIC16F716 。
PIC16F716 :先是接触器放在芯片旁边。
果然好多了,10 次也就1 次复位。
PIC16F877A :先是接触器放在芯片旁边。
无论怎么按动按钮,接触器的干扰对它一点反映也没有,再用接触器线圈引线缠绕芯片。
在1 圈就有干扰复位了。
以上就是对我有的几种PIC 片子的测试结果。
单片机抗干扰措施单片机在实际应用中,由于周围环境的电磁干扰和电源干扰等原因,很容易受到各种干扰信号的影响,从而导致系统不稳定、运行异常甚至崩溃。
为了保证单片机正常工作和提高系统稳定性,需要采取一系列的抗干扰措施。
本文将从硬件和软件两方面,重点讨论单片机的抗干扰措施。
1.电源滤波器:在单片机外围电路中添加电源滤波器,用于滤除电源中的高频和低频噪声。
常见的电源滤波器有电容滤波器和电感滤波器等。
其中,电容滤波器可以滤除高频噪声,而电感滤波器可以滤除低频噪声。
2.地线设计:合理布局地线,减小地线回路的面积。
在单片机电路中,地线是一个重要的参考信号,合理设计地线可以减小电磁干扰。
同时,还可以采用单点接地的方式,将各个模块的地线连接在一起,减少地线回路的面积。
3.信号线布线:将信号线与电源线和高功率线分开布线,避免相互干扰。
信号线间的距离尽量保持一定的间隔,可以有效减小电磁干扰。
4.屏蔽:对于特别敏感的模拟信号线,可以采用屏蔽措施,如采用屏蔽线、屏蔽罩等。
屏蔽可以防止外界电磁干扰对信号线的影响。
5.滤波电容:在单片机电路中,可以在需要进行滤波的信号线两端串联一个滤波电容,用于滤除高频噪声。
常见的滤波电容有电容器和电容二极管等。
6.增加抗干扰电路:可以在单片机电路中添加抗干扰电路,如抗干扰电容、抗干扰电感等。
这些电路可以有效地抑制外界干扰信号。
7.使用稳压器:在单片机电路中,可以使用稳压器来提供稳定的电压,防止电源干扰引起的系统不稳定。
1.软件滤波:在单片机程序中,可以通过软件滤波的方式来滤除干扰信号。
例如,在读取模拟传感器信号时,可以进行多次采样并求平均值,以减小采样误差和滤除干扰。
2.软件延时:在一些对实时性要求不高的任务中,可以通过软件增加适当的延时,以减小干扰对系统的影响。
例如,在控制器输入信号采样之前,可以先进行一段延时。
3.软件重发:对于容易受到干扰的信号,可以通过软件重发的方式来提高信号的可靠性。
试析单片机应用中的抗干扰技术与方法摘要:单片机抗干扰技术是单片机应用系统中需要首先进行考虑的技术问题,它对于单片机应用的稳定性和可靠性有着很大的影响和作用。
本文主要结合干扰作用对于单片机系统的不利影响情况,对于单片机应用系统中比较常见的集中抗干扰技术与方法进行分析论述,以提高单片机应用中的抗干扰技术水平,保证单片机运行应用的稳定性与可靠性。
关键词:单片机系统软件工业领域抗干扰技术方法分析中图分类号:tp368.1 文献标识码:a 文章编号:1007-9416(2013)01-0025-02单片机应用系统在工业领域环境中的应用比较广泛和普遍。
通常情况下,单片机应用系统在进行仿真调试以及实验室内部的联机运行应用中,运行稳定性与可靠性都比较高,但是在进行工业环境领域的实际运行应用时,由于工业环境领域内部本身的干扰因素比较多并且复杂,容易造成单片机应用系统运行中出现一些这样或者是那样的不可控制问题,对于单片机系统设备的可靠、稳定运行有着很大的不利影响。
本文主要在对于单片机应用系统的干扰影响分析下,针对比较常见的几种单片机应用系统抗干扰技术和方法进行分析论述,以提高单片机系统中的抗干扰技术水平。
1 干扰作用对于单片机系统的影响分析随着社会经济与工业生产不断发展,单片机系统不仅在工业生产领域应用越来越广泛,而且在智能化仪表以及监控系统领域中的应用数量也越来越多,因此,对于单片机系统运行可靠性与稳定性的要求也就越来越高。
通常情况下,在单片机系统运行过程中,对于单片机系统运行可靠性与稳定性产生影响的因素有很多,而单片机系统的抗干扰能力是影响系统可靠性和稳定性的最重要因素。
根据干扰作用对于单片机系统运行稳定性与可靠性的影响情况来看,形成干扰影响的单片机系统运行可靠性干扰作用,主要有单片机系统运行环境中的放电干扰以及高频振荡干扰、电磁干扰、浪涌干扰等,这些干扰作用主要来自单片机系统工作运行的环境,不仅容易造成单片机系统程序的运行出现混乱,而且还会导致单片机系统中的硬件控制失灵以及数据采集出现较大误差,对于带有音频以及视频信号的应用系统中,干扰作用还会造成单片机应用系统出现声音失真或者是图像串色、串扰等问题,对于单片机系统的正常可靠运行有着很大的危害作用。
如何提高抗干扰性能
搞过产品的朋友都有体会,一个设计看似简单,硬件设计和代码编写很快就搞定,但在调试过程中却或多或少的意外,这些都是抗干扰能力不够的体现。
下面讨论一下如何让你的设计避免走弯路:
抗干扰体现在2个方面,一是硬件设计上,二是软件编写上。
这里重点提醒:在MCU设计中主要抗干扰设计是在硬件上,软件为辅。
因为MCU的计算能力有限,所以要在硬件上花大工夫。
看看干扰的途径:
1:干扰信号干扰MCU的主要路径是通过I/O口,一是影响了MCU的数据采集,二是影响内部其它寄存器。
解决方法:后面讨论。
2:电源干扰:MCU虽然适应电压较宽(3-5。
5V),但对于电源的波动却很敏感,比如说MCU可以在3V电压下稳定工作,但却不能在电压在3V-5。
5V波动的情况下稳定工作。
解决方法:用电源稳压块,做好电源的滤波等工作,提示:一定要在电源旁路并上0。
1UF 的瓷片电容来滤除高频干扰,因为电解电容对超过几十KHZ的高频干扰不起作用。
3:上下电干扰:但每个MCU系统在上电时候都要经过这样一个过程,所以要尤其注意。
MCU虽然可以在3V电压下稳定工作,但并不是说它不能在3V以下的电压下工作,当然在如此低的电压下MCU是超不稳定状态的。
在系统加电时候,系统电源电压是从0V上升到额定电压的,比如当电压到2V时候,MCU开始工作了,但这时是超不稳定的工作,极容易跑飞。
解决方法:1让MCU在电源稳定后才开始工作。
PIC在片内集成了POR(内部上电延时复位),这功能一定要在配置位中打开。
外部上电延时复位电路。
有多种形式,低成本的就是在复位脚接个阻容电路。
高成本的是用专用芯片。
这方面的资料特多,到处都可以查找。
最难排除的就是上面第一种干扰,并且干扰信号随时可以发生,干扰信号的强度也不尽相同。
但它们也有相同点:干扰信号也遵循欧姆定律,干扰信号偶合路径无非是电磁干扰,一是电火花,二是磁场。
其中干扰最厉害的是电火花干扰,其次是磁场干扰。
电火花干扰表现场合主要是附近有大功率开关、继电器、接触器、有刷电机等。
磁场干扰表现场合主要是附近有大功率的交流电机、变压器等。
解决方法:
第一点:也是最经典的,就是在PCB步线和元件位置安排上下工夫,这中间学问很多,说几天都说不完^^。
二:综合考虑各I/O口的输入阻抗,采集速率等因素设计I/O口的外围电路。
一般决定一个I/O口的输入阻抗有3种情况:
A:I/O口有上拉电阻,上拉电阻值就是I/O口的输入阻抗。
一般大家都用4K-20K电阻做上拉,(PIC的B口内部上拉电阻约20K)。
由于干扰信号也遵循欧姆定律,所以在越存在干扰的场合,选择上拉电阻就要越小,因为干扰信号在电阻上产生的电压就越小。
由于上拉电阻越小就越耗电,所以在家用设计上,上拉电阻一般都是10-20K,而在强干扰场合上拉电阻甚至可以低到1K。
(如果在强干扰场合要抛弃B口上拉功能,一定要用外部上拉。
)
B:I/O口与其它数字电路输出脚相连,此时I/O口输入阻抗就是数字电路输出口的阻抗,一般是几十到几百欧。
可以看出用数字电路做中介可以把阻抗减低到最理想,在许多工业控制板上可以看见大量的数字电路就是为了保证性能和保护MCU的。
C:I/O口并联了小电容。
由于电容是通交流阻直流的,并且干扰信号是瞬间产生,瞬间熄灭的,所以电容可以把干扰信号滤除。
但不好的是造成I/O口收集信号的速率下降,比如在串口上并电容是绝不可取的,因为电容会把数字信号当干扰信号滤掉。
对于一些检测开关、干簧管、霍尔元件之类的是可以并电容的,因为这些开关量的变化是不可能有很高的速率的,并一个小电容对信号的采集是没任何影响的。
