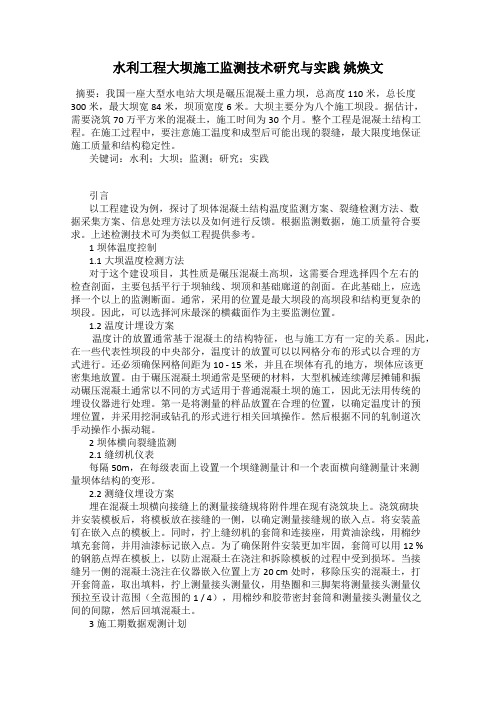

水利工程大坝施工监测技术研究与实践姚焕文摘要：我国一座大型水电站大坝是碾压混凝土重力坝，总高度110米，总长度300米，最大坝宽84米，坝顶宽度6米。
大坝主要分为八个施工坝段。
据估计，需要浇筑70万平方米的混凝土，施工时间为30个月。
整个工程是混凝土结构工程。
在施工过程中，要注意施工温度和成型后可能出现的裂缝，最大限度地保证施工质量和结构稳定性。
关键词：水利；大坝；监测；研究；实践引言以工程建设为例，探讨了坝体混凝土结构温度监测方案、裂缝检测方法、数据采集方案、信息处理方法以及如何进行反馈。
根据监测数据，施工质量符合要求。
上述检测技术可为类似工程提供参考。
1坝体温度控制1.1大坝温度检测方法对于这个建设项目，其性质是碾压混凝土高坝，这需要合理选择四个左右的检查剖面，主要包括平行于坝轴线、坝顶和基础廊道的剖面。
在此基础上，应选择一个以上的监测断面。
通常，采用的位置是最大坝段的高坝段和结构更复杂的坝段。
因此，可以选择河床最深的横截面作为主要监测位置。
1.2温度计埋设方案温度计的放置通常基于混凝土的结构特征，也与施工方有一定的关系。
因此，在一些代表性坝段的中央部分，温度计的放置可以以网格分布的形式以合理的方式进行。
还必须确保网格间距为10 - 15米，并且在坝体有孔的地方，坝体应该更密集地放置。
由于碾压混凝土坝通常是坚硬的材料，大型机械连续薄层摊铺和振动碾压混凝土通常以不同的方式适用于普通混凝土坝的施工，因此无法用传统的埋设仪器进行处理。
第一是将测量的样品放置在合理的位置，以确定温度计的预埋位置，并采用挖洞或钻孔的形式进行相关回填操作。
然后根据不同的轧制道次手动操作小振动辊。
2坝体横向裂缝监测2.1缝纫机仪表每隔50m，在每级表面上设置一个坝缝测量计和一个表面横向缝测量计来测量坝体结构的变形。
2.2测缝仪埋设方案埋在混凝土坝横向接缝上的测量接缝规将附件埋在现有浇筑块上。
浇筑砌块并安装模板后，将模板放在接缝的一侧，以确定测量接缝规的嵌入点。
水利工程水库大坝安全监测方案一、监测内容1.大坝体和坝基的变形监测：通过安装变形监测仪器，实时监测大坝和坝基的沉降、收敛、倾斜等变化情况，以便及时发现异常变化并采取相应措施。
2.大坝结构和材料的监测：包括大坝表面裂缝、渗漏情况、浸润线变化等的监测，通过观察这些指标的变化情况，判断结构是否存在问题。
3.大坝周边水体的监测：监测周边水体的水位、水质、流速等指标，判断是否存在溃坝等危险情况。
4.大坝渗流场监测：监测大坝渗流场的渗流压力、渗水量等指标，判断大坝内部渗漏情况，从而及时采取补救措施。
二、监测方法与技术手段1.传统监测方法：使用测量仪器和设备，如水准仪、测斜仪、倾斜传感器、应变仪等，对大坝进行定期监测。
通过人力观测和记录数据，发现异常情况。
2.数字化监测方法：使用自动化仪器和设备，如视频监测系统、遥感技术、卫星监测等，将监测数据采集自动化，并实时传输到监测中心，进行数据分析和综合评估。
三、监测频率1.细致监测：对于风险较高的区域，采用更加频繁的监测，如每月或每季度一次。
2.常规监测：对于一般区域，采用每半年或每年一次的监测频率。
3.日常巡视：定期进行日常巡视，每日或每周检查大坝，发现问题及时处理。
四、数据处理与应急响应1.数据处理：将监测到的数据进行整理、分析和评估，制定相应的数据处理标准和分析方法，根据变化情况发出警报，以便采取相应行动。
2.应急响应：当监测数据发现异常情况时，应及时启动应急响应机制，组织专业人员对大坝进行评估和处理，包括紧急抢修、减排水库水位等措施，以最大程度保障大坝的安全。
综上所述，水利工程水库大坝安全监测方案应综合运用传统监测方法与数字化监测方法，对大坝的变形、结构、渗流场和周边水体等进行不同频率的监测，及时处理监测数据，并根据结果进行应急响应，确保大坝的安全稳定运行。

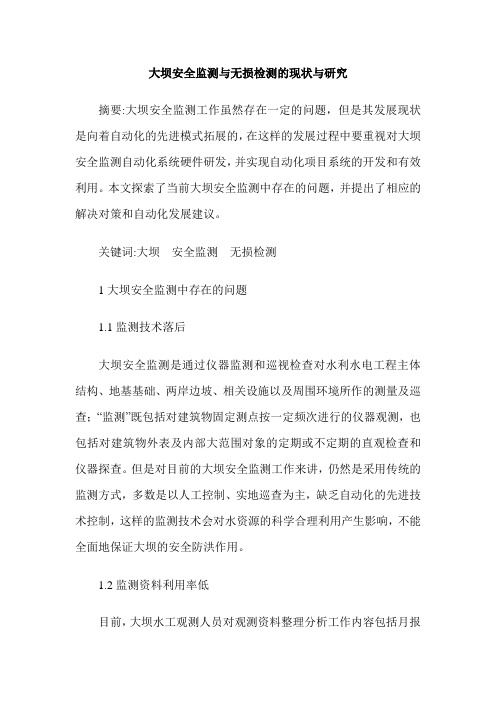

大坝安全监测与无损检测的现状与研究摘要:大坝安全监测工作虽然存在一定的问题，但是其发展现状是向着自动化的先进模式拓展的，在这样的发展过程中要重视对大坝安全监测自动化系统硬件研发，并实现自动化项目系统的开发和有效利用。
本文探索了当前大坝安全监测中存在的问题，并提出了相应的解决对策和自动化发展建议。
关键词:大坝安全监测无损检测1大坝安全监测中存在的问题1.1监测技术落后大坝安全监测是通过仪器监测和巡视检查对水利水电工程主体结构、地基基础、两岸边坡、相关设施以及周围环境所作的测量及巡查；“监测”既包括对建筑物固定测点按一定频次进行的仪器观测，也包括对建筑物外表及内部大范围对象的定期或不定期的直观检查和仪器探查。
但是对目前的大坝安全监测工作来讲，仍然是采用传统的监测方式，多数是以人工控制、实地巡查为主，缺乏自动化的先进技术控制，这样的监测技术会对水资源的科学合理利用产生影响，不能全面地保证大坝的安全防洪作用。
1.2监测资料利用率低目前，大坝水工观测人员对观测资料整理分析工作内容包括月报表、日常资料整编以及年度观测成果初步分析等，分析评价深度只停留在短期的定性分析。
这些监测工作缺乏系统性与综合性，使监测成果不能完整、客观地反映大坝安全状况。
这些问题的产生除了与监测技术有关外，也体现了监测技术人员对监测资料的利用不合理，没有将监测到的资料做出明确的、准确的、细致化及规范化的分析，使得监测成果过于简单，无法掌握大坝的运行性态，严重阻碍了安全控制的能力。
因此，有必要进行现代化的计算机分析软件和硬件设施建设，提升监测资料的利用率。
1.3监测资料整理不及时对于一座大型的水电站大坝，监测数据量较大，若没有专业人员及时整理，长期积压，未能及时捕捉到异常的监测数据，使得监测项目形同虚设，发挥不了安全监控的耳目作用。
采用传统的人力收集整理方法难以保证监测资料的及时性，监测资料的整理不及时往往会使得大坝的安全控制处于失控状态。
大坝安全监测分析报告1. 引言大坝的安全监测是保障水利工程运行安全的重要措施之一。
本文旨在对某大坝进行安全监测分析，为相关部门提供决策参考，确保大坝的安全运行。
2. 监测数据收集与分析2.1 数据收集通过安装在大坝上的传感器和监测设备，我们获得了一系列监测数据，包括但不限于： - 水位监测数据 - 水压监测数据 - 地下水位监测数据 - 温度监测数据 - 应力监测数据2.2 数据分析通过对监测数据的分析，我们得到了以下结论： 1. 水位监测数据显示，大坝的水位处于正常范围内，未出现异常波动或突变。
2. 水压监测数据表明，大坝的水压稳定，未发现异常情况。
3. 地下水位监测数据显示，大坝周围地下水位维持稳定，未出现渗漏或积聚的迹象。
4. 温度监测数据显示，大坝的温度变化在正常范围内，无明显异常。
5. 应力监测数据表明，大坝的应力分布均匀，未发现异常情况。
3. 结构安全评估3.1 结构材料分析经过对大坝结构材料的分析，我们得到以下结论： - 大坝所使用的混凝土材料质量良好，强度满足设计要求。
- 大坝的钢筋使用数量充足，布置合理，能够承受设计荷载。
3.2 结构稳定性评估通过对大坝结构的稳定性评估，我们得到以下结论： - 大坝的整体结构稳定，未出现明显的变形或开裂现象。
- 大坝的坝体滑动、倾覆和失稳等安全性指标均在安全范围内。
4. 监测预警系统4.1 系统概述针对大坝的安全监测需求，我们建立了一套监测预警系统，包括数据采集、数据传输、数据处理和预警功能。
4.2 系统工作原理该监测预警系统通过监测设备采集数据，并将数据传输到中央处理中心。
中央处理中心根据预设的监测指标和算法，对数据进行实时处理和分析，一旦检测到异常情况，系统将自动触发预警机制。
4.3 系统效果评估经过对监测预警系统的效果评估，我们得到以下结论： - 监测预警系统能够准确、及时地监测到大坝的异常情况，并及时发出预警信号。
- 系统具有较低的误报率和较高的准确率，能够有效地降低大坝事故发生的概率。
大坝变形监测与预警系统设计与分析大坝变形监测与预警系统是为了确保大坝结构的安全，及时发现并采取措施防止大坝的变形和破坏。
本文将对大坝变形监测与预警系统的设计与分析进行探讨。
一、设计目标1. 大坝变形监测：设计一个系统，能够连续、实时、准确地监测大坝的变形情况。
2. 预警功能：设计一个系统，能够根据监测到的变形情况，及时发出预警信号。
3. 数据分析：设计一个系统，能够对监测到的数据进行分析，以便了解大坝的变形情况，并根据数据分析结果进行预警判断。
二、系统设计1. 监测装置：选择合适的监测装置，例如应变片、位移传感器、压力传感器等，以实时获取大坝的变形信息。
2. 数据传输：设计一个稳定可靠的数据传输系统，将监测到的数据传输到数据分析与处理中心。
3. 数据分析与处理：搭建一个数据分析与处理中心，对传输过来的数据进行处理与分析，以便得出有用的变形信息和预警判断。
4. 预警系统：根据数据分析和预警判断，设计一个能够发出预警信号的系统，包括声音、光照、短信通知等，以便及时提醒相关人员采取措施。
5. 数据存储与管理：建立一个数据存储与管理系统，对监测到的数据进行长期存储，并提供数据查询与报表分析功能。
三、系统分析1. 系统优势：大坝变形监测与预警系统能够实时监测大坝的变形情况，通过数据分析与处理，提供准确的预警判断，提高大坝的安全性。
2. 数据分析与处理：数据分析与处理是系统的核心部分，通过建立合理的数据处理算法和模型，能够对监测到的数据进行准确的分析和预测，提高预警的准确性和及时性。
3. 系统稳定性：大坝变形监测与预警系统需要保证系统的稳定性和可靠性，包括传感器的稳定性、数据传输的稳定性、数据分析与处理的稳定性等，确保系统能够在长期运行中保持高效工作。
4. 科技创新：随着科技的发展，大坝变形监测与预警系统也在不断创新，例如应用无线传输技术、遥感技术、人工智能等，提高系统的性能和功能。
总结而言，大坝变形监测与预警系统的设计与分析是为了确保大坝的安全性，通过实时监测、准确预警的方式，及时发现并采取相应的措施避免大坝的变形和破坏。
大坝安全监测设计与施工技术的分析研究摘要：大坝安全监测是大坝安全运行性态和安全状态的耳目,是支持水库安全管理的重要手段。
因此,建立大坝安全监测系统是非常重要的。
关键词：大坝安全监测施工技术前言目前在大坝安全监测设计与施工方面存在一些问题和不足,对此还没有引起各方面应有的重视。
很多技术上的问题,不仅带有普遍性,而且具有长期性,不同程度地影响了监测成果的真实性和可靠性,迫切需要提出来研究和解决。
一、大坝安全监测设计的类别及特点1已建坝监测系统的更改设计监测系统随着时间推移，必须进行适时的更新改进才能应对大坝运行的需要，使监测系统能够更加合理有效地对大坝进行安全监测。
对已建坝监测系统的更改设计，要根据大坝运行期间出现的问题，在原有的基础上不断更新改进，以原来的设计为鉴，建立起适用于大坝现行状况的监测系统。
2新建坝的监测设计在大坝工程设计的同时，就应投入新建坝的监测设计，用已有的工程经验，结合新坝工程的设计资料来进行新建坝的监测设计。
从事设计人员应有相当丰富的工作经验，尽量准确估计大坝隐患可能产生的原因和方位，最大可能地避免或减少监测布置中的盲点。
二、大坝安全监测设计与施工技术分析1变形监测水平位移a视准线以往视准线法观测精度普遍较低,不能满足规范要求,今后除在观测技术及操作上采取措施外,主要是提高仪器精度,如果采用测角精度为0.5″,测距精度为1×10-6mm 的自动跟踪全站仪,不仅能满足水平位移观测精度要求,而且可以提高自动化水平。
双向引张线是引张线的发展方向和必然趋势。
当采用双向引张线时,需注意的是各测点的观测高程是不同的,它应随沿引张线垂径的变化而变化,设计时应分别对各测点高程进行计算。
c激光线真空激光线的观测精度接近引张线法,相对误差可达1×10-7,可比视准线法提高一个数量级。
大气激光线观测精度稍高于视准线。
(2)垂直位移a表面位移表面垂直位移监测目前仍以精密水准法为主,该法设有测点、工作基点和校核基点(基准点)三种。
水利工程水库大坝安全监测方案范本一、背景介绍水库大坝是水利工程中的重要组成部分，对于保障水资源的存储和调度起到至关重要的作用。
然而，水库大坝在长期运行和自然灾害的作用下，可能会出现安全隐患。
因此，制定一套完善的水库大坝安全监测方案，对于保障水库大坝的安全运行具有重要意义。
二、监测内容水库大坝安全监测应包括以下方面：1.大坝位移监测2.大坝应力应变监测3.大坝渗流监测4.大坝裂缝变形监测5.大坝变形监测6.大坝水位监测7.大坝周边环境变化监测三、监测方法1.大坝位移监测：采用全站仪、GNSS、激光测距仪等定位仪器，定期进行水库大坝的位移监测。
可以设置在不同的监测点，以获取全局位移情况。
2.大坝应力应变监测：采用应变计、应力传感器等仪器，定期对水库大坝的应力应变进行监测。
监测点设置在大坝上、中、下游不同位置，可以获取不同位置的应力应变情况。
3.大坝渗流监测：采用渗流压力计、水位计等仪器，定期对水库大坝的渗流情况进行监测。
监测点设置在大坝上、坝体、坝底等位置，可以获取渗流情况以及可能存在的渗漏点。
4.大坝裂缝变形监测：采用裂缝计、变形传感器等仪器，定期对水库大坝的裂缝变形情况进行监测。
监测点设置在可能存在裂缝的位置，可以获取裂缝的变形情况。
5.大坝变形监测：采用全站仪、GNSS等定位仪器，定期对水库大坝整体的形变情况进行监测。
可以设置在不同的监测点，以了解大坝的整体变形情况。
6.大坝水位监测：采用水位计、水尺等仪器，定期对水库大坝的水位进行监测。
可以设置在大坝的不同位置，以掌握大坝的水位变化情况。
7.大坝周边环境变化监测：采用环境监测仪器，定期对水库大坝周边的环境变化情况进行监测。
可以监测附近的植被、动物、土壤等情况。
四、监测频次根据水库大坝安全风险等级和实际情况，制定不同频次的监测计划。
一般来说，水库大坝安全监测应进行定期监测，同时结合大坝工况和异动情况，进行不定期的调度监测。
五、监测数据分析与评估针对监测数据的采集，应进行科学分析与评估。
大坝变形监测技术与数据分析研究一、引言大坝作为重要的水利工程，承担着调节水流、防洪、供水等重要功能。
为确保大坝的安全运行，变形监测技术与数据分析是至关重要的研究领域。
本文将讨论大坝变形监测技术的发展和数据分析方法，以提高大坝的监测水平和安全性。
二、大坝变形监测技术大坝变形监测技术旨在实时、准确地监测大坝的变形情况，以及预测和评估大坝的安全状况。
以下是几种常见的大坝变形监测技术：1. GNSS技术GNSS（全球导航卫星系统）技术可以实时获取大坝周围控制点的三维坐标信息。
通过对比基准点和监测点之间的变化，可以判断大坝是否发生了变形。
此外，GNSS技术还可用于测量大坝的沉降和隆起。
2. 高精度测距仪技术高精度测距仪技术利用红外光束或激光束进行测量，可以获取大坝结构的变形情况。
该技术具有高精度、快速、非接触等优点，适用于各种不同类型的大坝。
3. 卫星遥感技术卫星遥感技术可以通过遥感图像对大坝进行监测。
该技术可以提供大坝的表面形貌、变形区域和变形速率等信息。
此外，卫星遥感技术还可以用于监测大坝周围的地质活动，如滑坡和地震。
4. 声波监测技术声波监测技术通过监测大坝内部的声波传播情况来判断大坝的变形情况。
该技术可以实时监测大坝的应力和变形情况，并及时报警。
三、大坝变形数据分析大坝变形数据分析是对监测数据进行评估和预测的过程。
通过对变形监测数据的分析，可以了解大坝的安全状况，并采取相应的措施。
以下是常用的大坝变形数据分析方法：1. 基于统计学方法的分析统计学方法可以对监测数据进行统计分析，如均值、方差、回归分析等。
通过分析数据的变化趋势和异常值，可以判断大坝是否存在问题。
2. 基于机器学习的分析机器学习技术可以通过对监测数据的学习和模型构建，实现大坝变形的预测和判断。
常用的机器学习算法包括支持向量机、神经网络和随机森林等。
3. 基于时频分析的分析时频分析是一种对信号在时间和频率上进行分析的方法。
通过对监测信号进行时频变换，可以获取信号的频率特性和时域特性，进而判断大坝是否存在变形。
水库大坝监测工程方案设计一、前言水库大坝是水资源利用和防洪工作中的重要设施，对水库大坝进行定期监测和检测工作是保障水库大坝安全的重要手段。
本文将就水库大坝监测工程方案设计进行详细探讨，以期提高水库大坝的安全性和可靠性。
二、监测目标1.监测目标水库大坝监测的目标是及时发现和处理水库大坝可能存在的安全隐患，确保水库大坝的安全稳定运行。
具体包括以下几个方面：1）监测水库大坝的变形和位移情况，及时预警可能存在的倾斜、沉降等问题；2）监测水库大坝周围地表沉降情况，排除地质灾害的可能；3）监测水库大坝附近水位、流量等水文情况，预防可能的溃坝灾害；4）监测水库大坝内部结构的变化情况，确保水库大坝的完整性和安全性。
2.监测要求根据监测目标，水库大坝监测的要求包括以下几个方面：1）监测精度高，监测数据准确可靠；2）监测频率高，实时监测水库大坝安全状况；3）监测范围广，覆盖水库大坝及周边地区；4）监测手段多样，采用多种监测手段相互协调。
三、监测方案1.监测手段水库大坝监测采用多种手段，包括传统的测量监测和现代的遥感监测。
具体包括：1）传统的测量监测：包括地面测量、水文测量等传统手段，通过测量大坝的变形、水位、流量等数据，来判断大坝的安全状况；2）遥感监测：包括卫星遥感、无人机遥感等现代手段，通过遥感技术获取大坝及周边地区的高精度数据，实现对大坝的全方位监测。
2.监测设备水库大坝监测设备包括传统的测量设备和现代的遥感设备。
具体包括：1）测量设备：包括全站仪、测距仪、水位计等传统测量设备，用于对大坝进行地面测量和水文测量；2）遥感设备：包括卫星遥感仪器、无人机等现代遥感设备，用于获取大坝的高精度影像数据和三维模型。
3.监测方案水库大坝监测方案包括传统的现场测量和现代的遥感监测相结合的方案。
具体包括：1）现场测量：定期派遣测量人员前往大坝实地进行测量，获取大坝的变形、水位等数据；2）遥感监测：定期利用卫星、无人机等遥感设备对大坝进行遥感监测，获取大坝及周边地区的高精度影像数据和三维模型。
某水利工程大坝结构设计及运行监测研究摘要：本文基于笔者多年从事水利工程设计的相关工作经验，以水利枢纽工程大坝结构设计为研究对象，论文首先分析了设计的需求，进而详细探讨了结构设计，最后给出了运行监测结果，全文是笔者长期工作实践基础上的理论升华，相信对从事相关工作的同行有着重要的参考价值和借鉴意义。
关键词：水利枢纽工程混凝土面板堆石坝设计引言混凝土面板堆石坝对地形和地质条件都有较强的适应能力，并且施工方便、投资省、工期短、运行安全、抗震性好，因而其作为坝型选择具有很大的优势，面板堆石坝的发展也随之取得了很大的成功。
据统计，截至2006年，全世界建成在建及设计中，坝高超过50m的面板堆石坝共计约390座。
自1985年开始，中国利用现代技术修建混凝土面板堆石坝虽只有20多年，但数量、规模和技术等方面均处于世界前列，总数已超过40％。
这些坝为面板堆石坝在抗冻、抗裂等方面的技术，为面板堆石坝的发展提供了非常宝贵的经验。
1 工程简介某水利枢纽工程位于江西某干流上，坝址以上流域面积2970km2，多年平均年径流量12.08亿m3，总库容为2.105亿m3，电站装机为60MW，工程等别为Ⅱ等。
枢纽工程由混凝土面板堆石坝、泄洪洞、溢洪道、发电引水系统及电站厂房等建筑物组成。
大坝为混凝土面板堆石坝，坝顶长270m，坝顶高程547.40m，防浪墙顶高程548.40m，坝顶宽6m，最大坝高56.60 m，上游坝坡1∶1.4，下游坝坡1∶1.3。
混凝土面板厚度0.3～0.5 m，址板厚0.8 m。
坝体分为垫层区、过渡层区、主堆石区、次堆石区，在周边缝下游部位设有特殊的垫层小区，如图1所示。
该坝址日内温差大，孔隙水结冰充分，冻融循环次数多，面板不仅要有足够的强度和防渗性、耐久性、抗冻性等，柔性及嵌缝材料、橡胶止水带等也必须有较高的特殊要求，因此面板、趾板等关键部位的材料选择、结构设计与施工是本工程的重要环节。
2 坝体设计选料要求2.1 面板混凝土原材料及性能指标由于面板混凝土的耐久性直接决定面板的寿命，而耐久性又受日晒、风吹、雨淋、冲刷抗冻融及碳化、疲劳、溶蚀、各种有害离子的化学反应、钢筋锈蚀膨胀等各种内、外因素影响，不象混凝土和易性、抗裂性，能在短期内能反映出来，因此合理选择混凝土原材料，是保证其耐久性正常发挥、增加面板寿命的主要措施。
由表1知，该工程混凝土材料参数选择均比较严格。
在增加混凝土强度的同时，提高其抗渗抗冻标号，保证其具有一定的含气量，以满足抗冻要求。
与同期一般工程相比，该工程通过试验，对混凝土水泥材料强度、水灰比等原材料指标进行了选择与调整，结果如表1所示。
利用上述材料的用量及指标控制，保证了施工后的面板混凝土性能指标均达到二级配R250S8D250的要求，这一要求与其后颁布的新规范C25W8F300要求基本相同。
2.2 止水系统材料面板接缝主要分为周边缝、伸缩缝两类。
周边缝是趾板和面板间接缝。
伸缩缝可分为防浪墙和面板间接缝，面板之间接缝(分受拉缝和受压缝)，趾板之间接缝和防浪墙之间接缝。
该工程坝址区，多年平均气温2. 2℃，最低气温-42. 6℃，最高气温34.4℃，温度变幅大，因此工程设计中对柔性嵌缝材料、橡胶止水带等提出了较高要求，如要求柔性嵌缝材料高温60℃时不流淌，低温-45℃时不脆裂，变形率大于40％，耐久性好，渗透系数小于i×10-8cm/s等。
本工程止水系统材料性能见表2。
3 结构设计3.1 坝体分区及坝料设计根据该工程各种筑坝材料的性质和面板坝的工作条件，混凝土面板以下坝体分为垫层区、过渡层区、主堆石区、次堆石区，在周边缝下游部位设有特殊的垫层小区。
垫层区主要为混凝土面板提供一个均匀、稳定的低压缩性基础，同时满足渗透稳定准则及严寒地区垫层料透水准则。
设计要求选用质地新鲜，坚硬且具有较好耐久性的石料经过加工而成，最大粒径不超过8cm，小于0.5cm的含量为25％～40％，小于0. 01 cm的含量不大于5％，连续级配料，Cu>20，渗透系数K = i×10-3cm/s。
施工中将垫层料与过渡层料铺筑和碾压结合，俩区坝料同步填筑碾压。
既达到了面板有均匀、稳定的支撑，又达到了节约用料降低造价的目的。
主堆石区为坝的主体，其石料的质量、密度、沉降量的大小直接关系到面板大坝的安危，设计要求该料石质坚硬、级配良好，最大粒径不超过60cm，小于0. 5 cm的含量不超过20％，小于0.01 cm的含量不大于5％，连续级配料，Cu>15，次堆石区主要用于保护主堆石体及其自身边坡的稳定。
主堆石与下游堆石间的大量不均匀变形将使面板受弯而形成较大拉应力，成为引起面板裂缝的重要因素之一，因此本工程将主堆石与下游堆石区的界限设置成自坝轴线附近向下游倾斜坡度设计为1∶0.5，并将主堆石及下游堆石采用同一料源和同一岩性的材料，使上下游堆石体的模量差尽量减小。
该工程采取了改善堆石坝结构，使上下游堆石体的模量差尽量减小，加强坝体堆石碾压，选择有利施工时段，尽量避开冬季施工。
垫层区满足渗透稳定准则及严寒地区垫层料透水准则等措施，保证了坝体填筑质量及结构运行的要求。
3.2 混凝土面板、趾板及止水设计大多数观测资料表明，在水荷载作用下，面板的大部分区域受压，仅在坝顶和近岸边处有拉应变。
面板应变和堆石体变形特性密切相关，与其厚度关系不大。
该工程的混凝土面板厚度采用连续变截面形式，最大厚度为0. 5m，最小厚度为0.3m。
面板间伸缩缝只设纵缝，不设永久水平缝，面板垂直缝间距河谷中部为12 m，两岸垂直缝间距为6m，面板最大板块斜长91.05 m。
在面板中部设单层双向钢筋，适当增加面板钢筋含量(每向配筋率0.4％)。
并选择面板混凝土的有利浇筑时机，避免混凝土早冻。
趾板是以灌浆帷幕为主的地下防渗体系与地上防渗结构的连接部位，是一个承上启下的防渗结构。
采用平趾板型式布置，板厚0.8m。
趾板线由面板底面与趾板下游面的交线控制。
本工程趾板宽度依据基岩风化、破碎情况，允许渗透比降和基础处理措施综合确定，趾板最大宽度6.0m，最小宽度4.0m，趾板每12 m设一道伸缩缝。
为保证趾板与基岩的可靠连接，通过锚杆锚固试验，并参照已建工程经验，在趾板内设置φ28锚筋，插入岩石深度3.5m，每1.2m2布置一根。
周边缝要承担较大的三向变位和水压力，易于因止水失效而形成渗漏。
堆石体的沉降引起面板的变形，面板与趾板位移最大，是薄弱部位。
周边缝采用柔性连接，在周边缝处设置三道止水，表面为柔性填料止水，中部为橡胶止水，底部为紫铜片止水。
在接缝上还设置了连续橡胶管，以期在接缝产生较大张开变形时，橡胶管被压入接缝内，柔性材料也随即被压入而达到密封的目的。
河谷中部面板之间接缝在底部设一道紫铜止水，趾板之间接缝设一道橡胶止水，岸坡附近面板接缝、防浪墙和面板间接缝、防浪墙之间接缝设置表面柔性填料止水和底部紫铜止水。
冰的挤压和冻胀对面板板间缝止水和混凝土表面都会产生破坏，如果大坝面板表面止水的膨胀螺栓都裸露在外，水库经过一个冬季的运行，膨胀螺栓会被拔起，止水也会受到不同程度的破坏。
针对该破坏问题，该工程研究改进了表面止水与面板的联结方式，面板表面止水采用平滑表面。
既避免了膨胀螺栓为冰盖拔出破坏，也避免了止水被冰块破坏。
4 主要运行监测结果4.1 坝体沉降大坝的沉降监测分两个高程、五个测点进行。
监测发现:大坝的沉降量随大坝填筑高度增加而增大，符合一般规律。
当大坝填筑到顶后，各测点沉降量增加很少，蓄水后各测点沉降量也没有明显增加，即大坝后期沉降不会很大。
竣工期最大沉降点在坝轴线处，最大沉降值为20.2cm，占坝高(56.6m)的0.38％，蓄水期最大沉降值为25.2cm，占坝高(56.6 m)的0. 47％，在国内同类工程中属偏小。
4.2 坝体水平位移通过各高程处引张线水平位移计对坝体水平位移进行监测，监测发现:测点水平位移变化有规律，施工期的位移量总体上向上游移动，蓄水后位移方向指向下游，且水平位移均不大，多年后总体趋于稳定。
4.3 面板周边缝位移及渗流监测利用7个测点对周边缝的沉降、剪切及开合度过程线进行测量，测量发现本工程混凝土面板周边缝的变形较小，即周边缝止水破坏的可能性较小。
渗漏监测发现，渗漏量为13.9×10-3m3/s，年渗水量为44万m3，小于设计渗漏量。
5结语经过大量的试验研究及参考已有工程经验，该混凝土面板堆石坝在遵循传统理念进行设计同时，也结合气候特点采取了一些相应的改进措施，保证了大坝能较好的适应极端气候运行的要求。
水库蓄水后经历了几个严冬，通过大坝的沉降、位移、渗流量等参数监测分析发现，大坝的总体运行状况良好。
参考文献[1] 肖化文. 邓肯-张E-B模型参数对高面板坝应力变形的影响[J]科技资讯, 2004,(06) .[2] 陆述远,唐新军. 一种新坝型——面板胶结堆石坝简介[J]科技创新导报, 1998,(02) .[3] 张电吉,汤平. 尾矿库土石坝稳定性分析研究[J]科技资讯, 2003,(03) .[4] 蔡新，王德信，郭兴文. 清平面板堆石坝抗震分析[J]科技创新导报, 1996,(02) .[5] 蒋国澄,赵增凯. 中国混凝土面板堆石坝的近期进展[J]贵州水力发电, 2004,(05) .[6] 蔡新,杨建贵,王海祥. 土石坝广义模糊优化设计[J]河海大学学报(自然科学版), 2002,(01) .[7] 蔡新，王德信. 模糊优化在坝工结构设计中的应用[J]科技资讯, 1995,(06) .[8] 刘汉龙，陆兆溱，钱家欢. 土石坝非线性随机反应及动力可靠性分析[J]河海大学学报, 1996,(03) .[9] 蔡新,王德信. 混凝土面板堆石坝模糊优化设计[J]科技创新导报, 1997,(04) .[10] 蔡新,吴威,吴黎华,郭兴文. 土石坝结构区间优化设计[J]河海大学学报, 1998,(03) .。
