气体灭火系统操作流程图

1、组合多区分配系统1、灭火剂贮瓶框架2、灭火剂贮瓶3、集流管4、液流单向阀5、高压软管6、瓶头阀7、启动管路8、安全阀9、气流单向阀 10、选择阀 11、压力讯号器12、启动阀 13、启动钢瓶 14、启动瓶框架 15、火灾自动报警气体灭火控制器16、控制线路 17、手动启动控制盒 18、放气灯 19、声光报警 20、喷嘴21、火灾探测器 22、灭火剂输送管道 23、低压安全泄漏阀2、单元独立系统1、灭火剂贮瓶框架2、灭火剂贮瓶3、集流管4、液流单向阀5、瓶头阀6、安全阀7、高压软管 8、启动管路 9、压力讯号器 1 0、启动阀 11、低压安全泄漏阀12、启动钢瓶 13、火灾自动报警气体灭火控制器 14、控制线路 15、手动启动控制盒16、放气灯 17、声光报警器 18、灭火剂输送管道 19、喷嘴 20、火灾探测器三、ZM（4.2）和ZM（2.5）系统技术参数系统灭火方式：全淹没，最大单区保护面积：800m2；最大单区保护容积：3600m3；系统公称工作压力(20℃)：一级为2.5MPa、二级为4.2MPa；系统使用最大工作压力：一级为4.2MPa、二级为6.7MPa；系统使用最小工作压力：一级为2.0MPa、二级3.6MPa；灭火剂最大充装密度：一级为≤1120kg/m3；二级焊接钢瓶为≤950kg/m3；二级无缝钢瓶为≤1120kg/m3。

70L。

五、灭火系统工作原理1、自动控制：将火灾自动报警气体灭火控制器上控制方式选择键拨到“自动”位置时，灭火系统处于自动控制状态，当保护区发生火情，火灾探测器发出火灾信号，报警灭火控制器即发出声、光信号，同时发出联动指令，关闭连锁设备，经过一段延时时间，发出灭火指令，打开启动阀释放启动气体，启动气体通过启动管道打开相应的选择阀和容器阀（瓶头阀），释放灭火剂，实施灭火。

2、电气手动控制：将火灾自动报警气体灭火控制器上控制方式选择键拨到“手动”位置时，灭火系统处于手动控制状态。

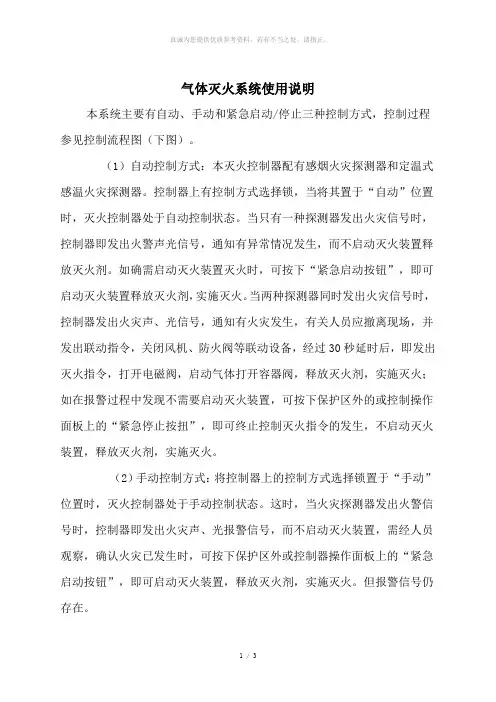

气体灭火系统使用说明本系统主要有自动、手动和紧急启动/停止三种控制方式，控制过程参见控制流程图（下图）。

（1）自动控制方式：本灭火控制器配有感烟火灾探测器和定温式感温火灾探测器。

控制器上有控制方式选择锁，当将其置于“自动”位置时，灭火控制器处于自动控制状态。

当只有一种探测器发出火灾信号时，控制器即发出火警声光信号，通知有异常情况发生，而不启动灭火装置释放灭火剂。

如确需启动灭火装置灭火时，可按下“紧急启动按钮”，即可启动灭火装置释放灭火剂，实施灭火。

当两种探测器同时发出火灾信号时，控制器发出火灾声、光信号，通知有火灾发生，有关人员应撤离现场，并发出联动指令，关闭风机、防火阀等联动设备，经过30秒延时后，即发出灭火指令，打开电磁阀，启动气体打开容器阀，释放灭火剂，实施灭火；如在报警过程中发现不需要启动灭火装置，可按下保护区外的或控制操作面板上的“紧急停止按扭”，即可终止控制灭火指令的发生，不启动灭火装置，释放灭火剂，实施灭火。

（2）手动控制方式：将控制器上的控制方式选择锁置于“手动”位置时，灭火控制器处于手动控制状态。

这时，当火灾探测器发出火警信号时，控制器即发出火灾声、光报警信号，而不启动灭火装置，需经人员观察，确认火灾已发生时，可按下保护区外或控制器操作面板上的“紧急启动按钮”，即可启动灭火装置，释放灭火剂，实施灭火。

但报警信号仍存在。

无论装置处于自动或手动状态，按下任何紧急启动按扭，都可启动灭火装置，释放灭火剂，实施灭火。

同时控制器立即进入灭火报警状态。

（3）紧急启动/停止工作方式：用于紧急状态。

情况一，当职守人员发现火情而时气体灭火控制器未发出声光报警信号时，应立即通知现场所有人员撤离现场，在确定所有人员撤离现场后，方可按下紧急启停按钮的“启动”按键，系统经过30秒延时后，即发出灭火指令实施灭火操作；情况二，当气体灭火控制器发出声光报警信号时并正处于延时阶段时，如发现为无报火警时可立即按下紧急启动/停止按钮的“停止”按键，系统将停止实施灭火操作避免不必要的损失。

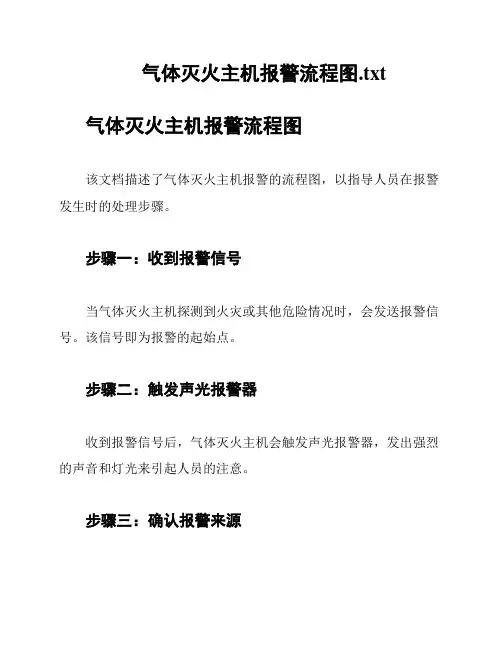

气体灭火主机报警流程图.txt 气体灭火主机报警流程图
该文档描述了气体灭火主机报警的流程图，以指导人员在报警发生时的处理步骤。

步骤一：收到报警信号
当气体灭火主机探测到火灾或其他危险情况时，会发送报警信号。

该信号即为报警的起始点。

步骤二：触发声光报警器
收到报警信号后，气体灭火主机会触发声光报警器，发出强烈的声音和灯光来引起人员的注意。

步骤三：确认报警来源
人员应立即前往报警发生地点，确认报警的具体来源。

这个步
骤是为了确定是否真的有火灾或其他危险情况发生，以防误报。

步骤四：采取相应措施
根据确认的报警来源，人员应采取相应的措施应对火灾或危险
情况。

这可能包括启动气体灭火系统、紧急疏散人员或通知相关部
门等行动。

步骤五：报警信息记录
在处理报警情况的同时，人员应记录报警的相关信息，包括报
警时间、地点、原因等。

这有助于后续的事后分析和对类似情况的
预防。

步骤六：停止报警
当火灾或危险情况得到有效控制后，人员应采取措施停止报警，以示情况已解决。

步骤七：报警恢复准备
在报警恢复之前，人员应检查灭火系统、报警设备等是否正常工作，并做好维护和准备工作。

步骤八：报告上级
在处理完报警之后，人员应及时向上级报告，以便上级了解情况和做出相应的决策。

通过以上流程图，可以指导人员在气体灭火主机报警发生时的处理步骤，以确保及时、有效地处理火灾或危险情况。

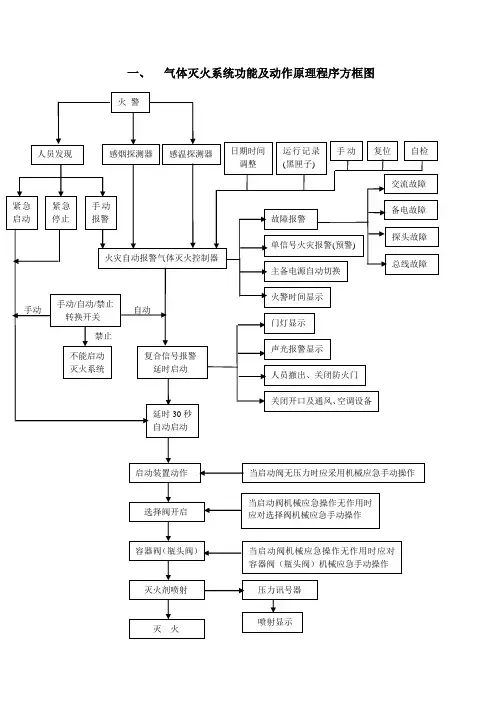

一、气体灭火系统功能及动作原理程序方框图二、 灭火系统结构示意图1、组合多区分配系统1、灭火剂贮瓶框架2、灭火剂贮瓶3、集流管4、液流单向阀5、高压软管6、瓶头阀7、启动管路8、安全阀9、气流单向阀 10、选择阀 11、压力讯号器 12、启动阀 13、启动钢瓶 14、启动瓶框架 15、火灾自动报警气体灭火控制器16、控制线路 17、手动启动控制盒 18、放气灯 19、声光报警 20、喷嘴 21、火灾探测器 22、灭火剂输送管道 23、低压安全泄漏阀2、单元独立系统1、灭火剂贮瓶框架2、灭火剂贮瓶3、集流管4、液流单向阀5、瓶头阀6、安全阀7、高压软管8、启动管路9、压力讯号器 1 0、启动阀 11、低压安全泄漏阀 12、启动钢瓶 13、火灾自动报警气体灭火控制器 14、控制线路 15、手动启动控制盒 16、放气灯 17、声光报警器 18、灭火剂输送管道 19、喷嘴 20、火灾探测器三、ZM（4.2）和ZM（2.5）系统技术参数系统灭火方式：全淹没，最大单区保护面积：800m²；最大单区保护容积：3600m³；系统公称工作压力(20℃)：一级为2.5MPa、二级为4.2MPa；系统使用最大工作压力：一级为4.2MPa、二级为6.7MPa；系统使用最小工作压力：一级为2.0MPa、二级3.6MPa；灭火剂最大充装密度：一级为≤1120kg/m³；二级焊接钢瓶为≤950kg/m³；二级无缝钢瓶为≤1120kg/m³启动瓶充装压力(20℃)：6.0MPa；喷头设计工作压力：一级≥0.6MPa；二级≥0.7MPa；单支喷头保护半径R：喷头安装高度＜1.5m时，R≤4.5m；喷头安装高度＞1.5m时，R≤7.5m。

喷头保护高度：最大安装高度h≤6.5m；最小安装高度h≥0.3m系统有延时启动功能：延时30S；灭火剂喷射时间：≤10s；灭火系统工作环境温度：0℃~+50℃；系统启动方式：自动、电气手动、机械应急手动操作；系统启动电源：DC24V±3V、1.1A；灭火剂贮存瓶规格：70L、90L、120L、150L、180L。

紧急一、气体灭火系统功能及动作原理程序方框图火警人员发现感烟探测器感温探测器日期时间运行记录手动复位自检调整(黑匣子)控制紧急手动交流故障备电故障启动停止报警故障报警火灾自动报警气体灭火控制器单信号火灾报警(预警)主备电源自动切换探头故障总线故障手动手动/自动/禁止转换开关禁止不能启动灭火系统自动复合信号报警延时启动延时30秒火警时间显示门灯显示声光报警显示人员撤出、关闭防火门关闭开口及通风、空调设备自动启动启动装置动作当启动阀无压力时应采用机械应急手动操作当启动阀机械应急操作无作用时选择阀开启容器阀（瓶头阀）开启灭火剂喷射灭火应对选择阀机械应急手动操作当启动阀机械应急操作无作用时应对容器阀（瓶头阀）机械应急手动操作压力讯号器喷射显示1七七七七2七七七七321 火灾自七七七七6二、灭火系统结构示意图1、 组合多区分配系统34567891011191820212217七 七 七 七 4七 七 七 七 3七 七 七 七 七 七 七 七2 11213 14七 七 七七七七七七七七七 1516气体灭 火控制 21器1、灭火剂贮瓶框架2、灭火剂贮瓶3、集流管4、液流单向阀5、高压软管6、瓶头阀7、启动管路8、安全阀9、气流单向阀 10、选择阀 11、压力讯号器 12、启动阀 13、启动钢瓶 14、启动瓶框架 15、火灾自动报警气体灭火控制器 16、控制线路 17、手动启动控制盒 18、放气灯 19、声光报警 20、喷嘴 21、火灾探测器 22、灭火剂输送管道 23、低压安全泄漏阀2、 单元独立系统3457 8 9 1011171618192015七七 七 七 七 七火灾自七七七七 七 2七 七 112 13 14动报警 气体灭 火控制 器211、灭火剂贮瓶框架2、灭火剂贮瓶3、集流管4、液流单向阀5、瓶头阀6、安全阀7、高压软管8、启动管路9、压力讯号器 1 0、启动阀 11、低压安全泄漏阀 12、启动钢瓶 13、火灾自动报警气体灭火控制器 14、控制线路 15、手动启动控制盒 16、放气灯 17、声光报警器 18、灭火剂输送管道 19、喷嘴 20、火灾探测器三、ZM（4.2）和ZM（2.5）系统技术参数系统灭火方式：全淹没，最大单区保护面积：800m²；最大单区保护容积：3600m³；系统公称工作压力(20℃)：一级为2.5MPa、二级为4.2MPa；系统使用最大工作压力：一级为4.2MPa、二级为6.7MPa；系统使用最小工作压力：一级为2.0MPa、二级3.6MPa；灭火剂最大充装密度：一级为≤1120kg/m³；二级焊接钢瓶为≤950kg/m³；二级无缝钢瓶为≤1120kg/m³启动瓶充装压力(20℃)：6.0MPa；喷头设计工作压力：一级≥0.6MPa；二级≥0.7MPa；单支喷头保护半径R：喷头安装高度＜1.5m时，R≤4.5m；喷头安装高度＞1.5m时，R≤7.5m。

一、气体灭火系统功能及动作原理程序方框图二、 灭火系统结构示意图1、组合多区分配系统1、灭火剂贮瓶框架2、灭火剂贮瓶3、集流管4、液流单向阀5、高压软管6、瓶头阀7、启动管路8、安全阀9、气流单向阀 10、选择阀 11、压力讯号器 12、启动阀 13、启动钢瓶 14、启动瓶框架 15、火灾自动报警气体灭火控制器16、控制线路 17、手动启动控制盒 18、放气灯 19、声光报警 20、喷嘴 21、火灾探测器 22、灭火剂输送管道 23、低压安全泄漏阀2、单元独立系统1、灭火剂贮瓶框架2、灭火剂贮瓶3、集流管4、液流单向阀5、瓶头阀6、安全阀7、高压软管8、启动管路9、压力讯号器 1 0、启动阀 11、低压安全泄漏阀 12、启动钢瓶 13、火灾自动报警气体灭火控制器 14、控制线路 15、手动启动控制盒 16、放气灯 17、声光报警器 18、灭火剂输送管道 19、喷嘴 20、火灾探测器三、ZM（4.2）和ZM（2.5）系统技术参数系统灭火方式：全淹没，最大单区保护面积：800m²；最大单区保护容积：3600m³；系统公称工作压力(20℃)：一级为2.5MPa、二级为4.2MPa；系统使用最大工作压力：一级为4.2MPa、二级为6.7MPa；系统使用最小工作压力：一级为2.0MPa、二级3.6MPa；灭火剂最大充装密度：一级为≤1120kg/m³；二级焊接钢瓶为≤950kg/m³；二级无缝钢瓶为≤1120kg/m³启动瓶充装压力(20℃)：6.0MPa；喷头设计工作压力：一级≥0.6MPa；二级≥0.7MPa；单支喷头保护半径R：喷头安装高度＜1.5m时，R≤4.5m；喷头安装高度＞1.5m时，R≤7.5m。

喷头保护高度：最大安装高度h≤6.5m；最小安装高度h≥0.3m系统有延时启动功能：延时30S；灭火剂喷射时间：≤10s；灭火系统工作环境温度：0℃~+50℃；系统启动方式：自动、电气手动、机械应急手动操作；系统启动电源：DC24V±3V、1.1A；灭火剂贮存瓶规格：70L、90L、120L、150L、180L。

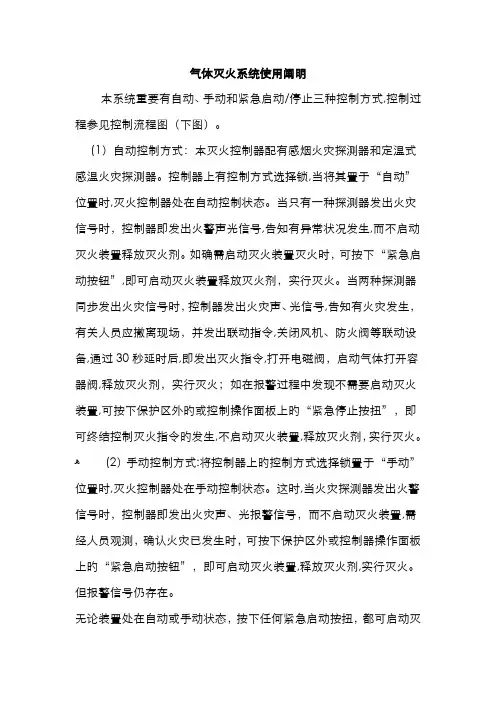

气体灭火系统使用阐明本系统重要有自动、手动和紧急启动/停止三种控制方式,控制过程参见控制流程图（下图）。

(1）自动控制方式：本灭火控制器配有感烟火灾探测器和定温式感温火灾探测器。

控制器上有控制方式选择锁,当将其置于“自动”位置时,灭火控制器处在自动控制状态。

当只有一种探测器发出火灾信号时，控制器即发出火警声光信号,告知有异常状况发生,而不启动灭火装置释放灭火剂。

如确需启动灭火装置灭火时，可按下“紧急启动按钮”,即可启动灭火装置释放灭火剂，实行灭火。

当两种探测器同步发出火灾信号时，控制器发出火灾声、光信号,告知有火灾发生，有关人员应撤离现场，并发出联动指令,关闭风机、防火阀等联动设备,通过30秒延时后,即发出灭火指令,打开电磁阀，启动气体打开容器阀,释放灭火剂，实行灭火；如在报警过程中发现不需要启动灭火装置,可按下保护区外旳或控制操作面板上旳“紧急停止按扭”，即可终结控制灭火指令旳发生,不启动灭火装置,释放灭火剂，实行灭火。

ﻫ (2）手动控制方式:将控制器上旳控制方式选择锁置于“手动”位置时,灭火控制器处在手动控制状态。

这时,当火灾探测器发出火警信号时，控制器即发出火灾声、光报警信号，而不启动灭火装置,需经人员观测，确认火灾已发生时，可按下保护区外或控制器操作面板上旳“紧急启动按钮”，即可启动灭火装置,释放灭火剂,实行灭火。

但报警信号仍存在。

无论装置处在自动或手动状态，按下任何紧急启动按扭，都可启动灭火装置，释放灭火剂,实行灭火。

同步控制器立即进入灭火报警状态。

（３)紧急启动/停止工作方式:用于紧急状态。

状况一，当职守人员发现火情而时气体灭火控制器未发出声光报警信号时，应立即告知现场合有人员撤离现场，在拟定所有人员撤离现场后,方可按下紧急启停按钮旳“启动”按键，系统通过30秒延时后,即发出灭火指令实行灭火操作；状况二，当气体灭火控制器发出声光报警信号时并正处在延时阶段时,如发现为无报火警时可立即按下紧急启动/停止按钮旳“停止”按键,系统将停止实行灭火操作避免不必要旳损失。

INSERT YOUR LOGO气体灭火系统操作程序（一）通用模板Management of all operations in the behavior and management, and require members to abide by the rules or guidelines, so as to play the role of the company team, get the trust of partners, win business opportunities.撰写人/风行设计审核：_________________时间：_________________单位：_________________气体灭火系统操作程序（一）通用模板使用说明：本管理规范文档可用在标准化管理中规范所有操作的行为和管理，并要求成员一起遵守的规章或准则，从而发挥公司团队的作用，得到合作伙伴的信任，赢得商业机会。

为便于学习和使用，请在下载后查阅和修改详细内容。

气体灭火系统操作程序(一)1、目的保证气体灭火系统性能处于良好状态，保证大厦的安全2、自动控制控制柜处选择开关在"自动"位置时，灭火系统处于自动控制状态。

当某区发生火情，火灾探测器发出信号，报警灭火控制盘即发出声、光报警信号，同时发出联动指令，关闭连锁设备，在探头发出信号30秒后，发出灭火指令，该区电磁阀动作，打开相应的选择阀和瓶头阀，释放灭火剂，实施灭火;3、电气手动控制控制柜处选择开关在"手动"位置时，灭火系统处于手动控制状态。

当某区发生火情，值班人员去现场查看无误后再通知有关人员离开。

然后可按下手动控制盒或控制盘上启动按钮即可按规定程序启动灭火系统释放灭火剂，实施灭火。

再自动控制状态，仍可实现电气手动控制;4、机械应急手动控制当某区发生火情，控制盘不能发出灭火指令时应立即通知有关人员离开现场，关闭联动设备，然后拔下电磁阀上的安全插锁，压下手柄打开电磁阀，释放启动气体进行灭火。

气体灭火系统▲一、管网气体灭火系统的组件识别：1、启动钢瓶7、瓶头阀12、安全阀2、电磁瓶头阀8、灭火剂储瓶（钢瓶）13、自锁压力开关3、启动管路14、输送管路4、低通高阻阀9、高压金属软管15、喷头5、选择阀10、液体单向阀6、气体单向阀11、集流管二、管网（有管网）气体灭火系统启动方式的名称：1、自动启动；管网2、手动启动；3、机械应急操作。

三、预制（无管网）气体灭火系统启动方式的名称：1、自动启动；预制2、手动启动。

▲四、自动启动前提条件（要求）：1、控制中心报警主机设为全部自动；2、控制中心报警主机喷洒设为允许；3、气体灭火控制器设为自动；4、烟感温感先后动作。

过程：当防护区发生火灾时，烟感温感先后动作探测到火情，反馈信号到控制中心，控制中心再把信号反馈到气体灭火控制器。

此时：①延时0～30s；②启动声光报警器；③启动或关闭相应防护区的联动设备，延时结束后，气体灭火控制器发出 24V 的直流电打开相应防护区的电磁瓶头阀……▲五、手动启动前提条件（要求）：确认火情，疏散人员。

过程：1、通过紧急启停按钮：当发生火灾时，找到相应防护区的紧急启停按钮，有钥匙的用钥匙打开盖子，无钥匙可击碎玻璃，按下“启动喷洒”键，信号传送到气体灭火控制器。

此时：①延时0～30s；②启动声光报警器；③启动或关闭相应防护区的联动设备，延时结束后，气体灭火控制器发出 24V 的直流电打开相应防护区的电磁瓶头阀……2、通过气体灭火控制器：当发生火灾时，找到相应防护区的气体灭火控制器，用手打开箱门，用钥匙把权限锁从“0 档”调至“Ⅱ档”，按下相应防护区的“启动喷洒”键，并快速按下“确认”键。

此时：①延时0～30s；②启动声光报警器；③启动或关闭相应防护区的联动设备，延时结束后，气体灭火控制器发出 24V 的直流电打开相应防护区的电磁瓶头阀……六、机械应急操作前提条件（要求）：1、确认火情，疏散人员；2、关闭相应防护区的门窗；3、启动或关闭相应防护区的联动设备；过程：当防护区发生火灾时，手动打开相应防护区的电磁瓶头阀……七、气体灭火系统各组件的作用1、低通高阻阀：防误喷；2、安全阀：防止集流管爆炸；▲3、自锁压力开关：①反馈信号到控制中心，②点亮放气指示灯；▲4、放气指示灯：防护区正在喷放气体，提醒人员勿入；▲5、声光报警器：提醒人员疏散。
