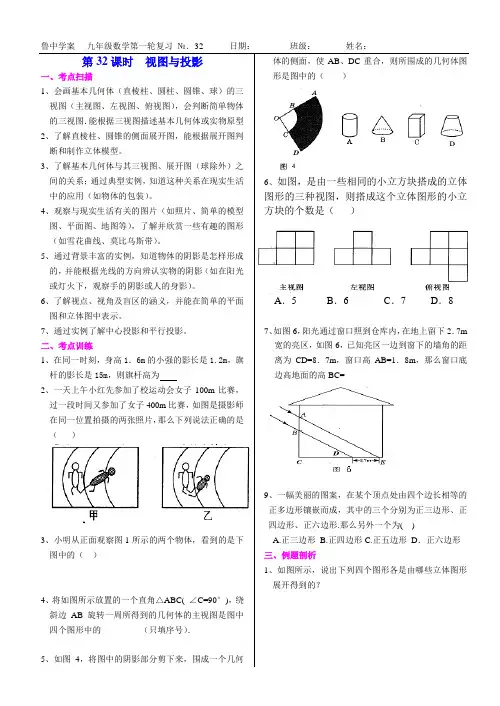

中考数学第一轮复习(第32课视图与投影)学案

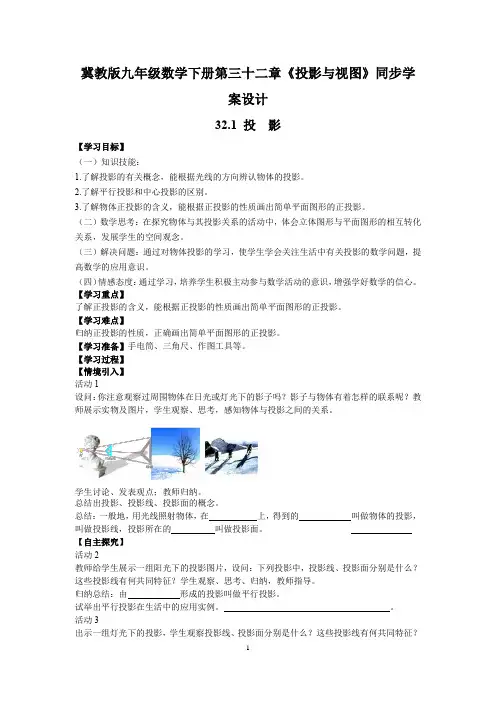

冀教版九年级数学下册第三十二章《投影与视图》同步学案设计32.1 投影【学习目标】（一）知识技能：1.了解投影的有关概念，能根据光线的方向辨认物体的投影。

2.了解平行投影和中心投影的区别。

3.了解物体正投影的含义，能根据正投影的性质画出简单平面图形的正投影。

（二）数学思考：在探究物体与其投影关系的活动中，体会立体图形与平面图形的相互转化关系，发展学生的空间观念。

（三）解决问题：通过对物体投影的学习，使学生学会关注生活中有关投影的数学问题，提高数学的应用意识。

（四）情感态度：通过学习，培养学生积极主动参与数学活动的意识，增强学好数学的信心。

【学习重点】了解正投影的含义，能根据正投影的性质画出简单平面图形的正投影。

【学习难点】归纳正投影的性质，正确画出简单平面图形的正投影。

【学习准备】手电筒、三角尺、作图工具等。

【学习过程】【情境引入】活动1设问：你注意观察过周围物体在日光或灯光下的影子吗？影子与物体有着怎样的联系呢？教师展示实物及图片，学生观察、思考，感知物体与投影之间的关系。

学生讨论、发表观点；教师归纳。

总结出投影、投影线、投影面的概念。

总结：一般地，用光线照射物体，在上，得到的叫做物体的投影，叫做投影线，投影所在的叫做投影面。

【自主探究】活动2教师给学生展示一组阳光下的投影图片，设问：下列投影中，投影线、投影面分别是什么？这些投影线有何共同特征？学生观察、思考、归纳，教师指导。

归纳总结：由形成的投影叫做平行投影。

试举出平行投影在生活中的应用实例。

活动3出示一组灯光下的投影，学生观察投影线、投影面分别是什么？这些投影线有何共同特征？学生分析、回答。

归纳总结：由发出的光线形成的投影叫做中心投影。

试举出中心投影在生活中的应用实例。

活动4出示教材88页练习：将物体与它们的投影用线连接起来。

【合作探究】活动5：问题1联系：。

区别：。

问题2图中三角板的投影各是什么投影？它们的投影线与投影面的位置关系有什么区别？学生观察、思考、互相交流。

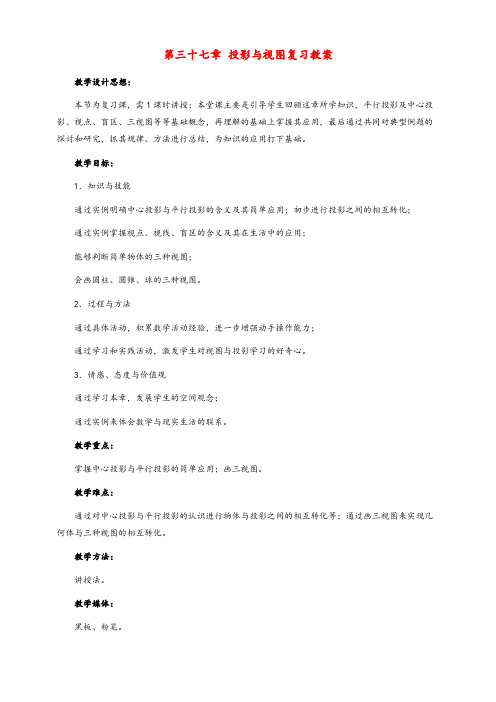

第三十七章投影与视图复习教案教学设计思想：本节为复习课，需1课时讲授；本堂课主要是引导学生回顾这章所学知识，平行投影及中心投影、视点、盲区、三视图等等基础概念，再理解的基础上掌握其应用，最后通过共同对典型例题的探讨和研究，抓其规律、方法进行总结，为知识的应用打下基础。

教学目标：1．知识与技能通过实例明确中心投影与平行投影的含义及其简单应用；初步进行投影之间的相互转化；通过实例掌握视点、视线、盲区的含义及其在生活中的应用；能够判断简单物体的三种视图；会画圆柱、圆锥、球的三种视图。

2．过程与方法通过具体活动，积累数学活动经验，进一步增强动手操作能力；通过学习和实践活动，激发学生对视图与投影学习的好奇心。

3．情感、态度与价值观通过学习本章，发展学生的空间观念；通过实例来体会数学与现实生活的联系。

教学重点：掌握中心投影与平行投影的简单应用；画三视图。

教学难点：通过对中心投影与平行投影的认识进行物体与投影之间的相互转化等；通过画三视图来实现几何体与三种视图的相互转化。

教学方法：讲授法。

教学媒体：黑板、粉笔。

1课时教学过程：Ⅰ.知识回顾师：同学们，回顾一下投影与视图这章我们都学了哪些知识呢？生甲：平行投影与中心投影，其中还有正投影。

生乙：还有三视图，以及如何画三视图。

生丙：视点、视线和盲区；还有几何体的张开图及其应用。

[教法]：通过提问的教学方式，让学生思考，并激发学生的积极性，简单的问题可以让中下等的学生回答，以示鼓励。

师：同学们回答的很好也很全面，现在我们就来总结这章我们所学的重要知识：（板书）1．投影的分类：平行投影、中心投影（1）平行投影：由平行光线（如太阳光线）所形成的投影叫做平行投影。

（2）中心投影：光线由一点（如手电筒、台灯等）发出形成的投影。

2．视觉现象（如图）（1）视点：眼睛的位置为视点。

（2）视线：由视点发出的线称为视线。

（3）盲区：看不到的区域称为盲区。

与中心投影类似，如果眼睛看作是投影中心，视线看作光线，则盲区可看作是某障碍物在某一平面上的投影。

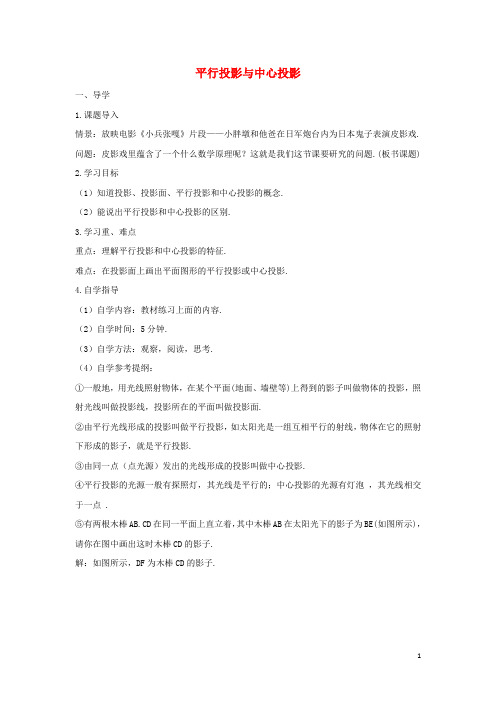

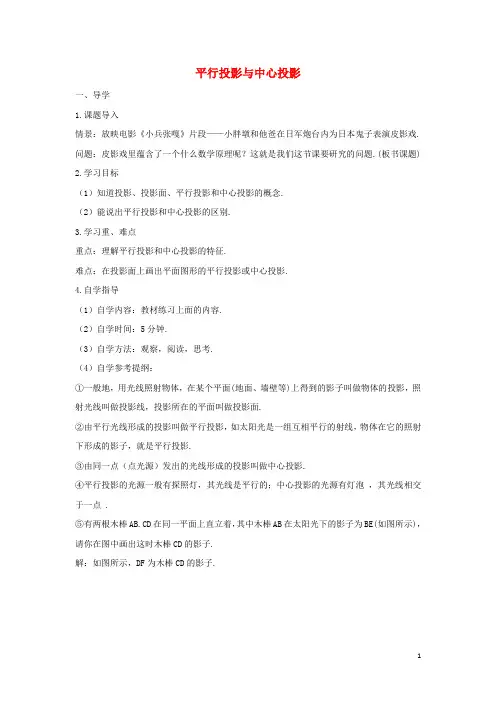

平行投影与中心投影一、导学1.课题导入情景：放映电影《小兵张嘎》片段——小胖墩和他爸在日军炮台内为日本鬼子表演皮影戏. 问题：皮影戏里蕴含了一个什么数学原理呢？这就是我们这节课要研究的问题.(板书课题) 2.学习目标（1）知道投影、投影面、平行投影和中心投影的概念.（2）能说出平行投影和中心投影的区别.3.学习重、难点重点：理解平行投影和中心投影的特征.难点：在投影面上画出平面图形的平行投影或中心投影.4.自学指导（1）自学内容：教材练习上面的内容.（2）自学时间：5分钟.（3）自学方法：观察，阅读，思考.（4）自学参考提纲：①一般地，用光线照射物体，在某个平面(地面、墙壁等)上得到的影子叫做物体的投影，照射光线叫做投影线，投影所在的平面叫做投影面.②由平行光线形成的投影叫做平行投影，如太阳光是一组互相平行的射线，物体在它的照射下形成的影子，就是平行投影.③由同一点（点光源）发出的光线形成的投影叫做中心投影.④平行投影的光源一般有探照灯，其光线是平行的；中心投影的光源有灯泡，其光线相交于一点 .⑤有两根木棒AB.CD在同一平面上直立着，其中木棒AB在太阳光下的影子为BE(如图所示)，请你在图中画出这时木棒CD的影子.解：如图所示，DF为木棒CD的影子.⑥确定图中路灯灯泡的位置，并画出小赵在灯光下的影子．⑦下列现象中是投影现象的有CD（填序号）A.电视上的画面B.电影屏幕上的画面C.地上旗杆的影子D.墙上的树影E.水中的月亮⑧下列光源发出的光线形成的投影是平行投影的是（B）A.车头灯B.太阳C.蜡烛D.路灯⑨把下列物体与它们的投影用线连接起来.⑩小华在不同时间于天安门前拍了几幅照片，下面哪幅照片是小华在下午拍摄的？第三幅照片.二、自学学生结合自学指导进行自学.三、助学1.师助生：（1）明了学情：明了学生能否区分平行投影和中心投影.（2）差异指导：根据学情进行个别或分类指导.2.生助生：生生互动、交流、研讨、订正错误.四、强化1.平行投影和中心投影的概念及其联系和区别.2.展示自学参考提纲第⑤、⑥题的答案并讲解，点学生口答自学参考提纲第⑦~⑩题并点评.五、评价1.学生学习的自我评价：这节课你学到了哪些知识？还有什么疑惑？2.教师对学生的评价：（1）表现性评价：点评学生学习的态度、积极性、学习方法、效果及存在的问题等. （2）纸笔评价：课堂评价检测.3.教师的自我评价（教学反思）.本课时通过引入具体情境，让学生感受平行投影与中心投影的特征，进而探讨中心投影与平行投影的区别与联系，增强学生的抽象概括能力.对于空间观念不强的学生，可借助太阳光线进行投影实例帮助理解，这样不仅直观而且富有真实感，也能激发学生的学习兴趣.评价作业一、基础巩固（70分）1.(10分)皮影戏中的皮影是由中心投影得到的.2.(10分)下面四幅图是两个物体不同时刻在太阳光下的影子，按照时间的先后顺序正确的是（C）A.abcdB.dbcaC.cdabD.acbd3.(10分)小华拿一个矩形木框在阳光下玩，矩形木框在地面上形成的投影不可能是（A）A B C D4.(20分)下面两幅图表示两根标杆在同一时刻的投影.请在图中画出形成投影的光线.它们是平行投影还是中心投影？并说明理由.解：第（1）幅图为平行投影，因为其投影线互相平行；第（2）幅图为中心投影，因为其投影线集中于一点.5.(20分)小明希望测量出电线杆AB的高度，于是在阳光明媚的一天，他在电线杆旁的点D 处立一标杆CD，使标杆的影子DE与电线杆的影子BE部分重叠（即点E.C.A在一条直线上），量得ED＝2米，DB＝4米，CD＝1.5米，求电线杆AB的高度.解：∵CD∥AB,∴△ECD∽△EAB,∴CD ED AB EB=,即.AB=1526.解得 AB=4.5（米）.∴电线杆AB的高度是4.5米.二、综合应用（20分）6.(20分)如图，路灯（P点）距地面8米，身高1.6米的小明从距路灯的底部（O点）20米的A点沿OA所在的直线行走14米到B点时，影子的长度是变长了还是变短了？变长或变短了多少米？解：影子的长度变短了.∵CA∥PO,∴△MCA∽△MPO,∴CA MA PO MO=,即.MAMA=+16820,解得 MA=5（米）.同理DB BN PO ON=,即.BNBN =+16820,解得 BN=1.5（米）. 5-1.5=3.5(米). 所以变短了3.5米. 三、拓展延伸（10分） 7.(10分)某校墙边有两根木杆.(1)某一时刻甲木杆在阳光下的影子如图1所示,你能画出乙木杆的影子吗?(用线段表示影子)（2）当乙木杆移动到什么位置时,其影子刚好不落在墙上? 在图2中画出木杆移动后的位置及其影子.正投影一、新课导入 1.课题导入下图表示一块三角尺在光线照射下形成的投影，其中哪个是平行投影？哪个是中心投影? 图(2) (3)的投影线与投影面的位置关系有什么区别?像图(3)这样，投影线垂直于投影面产生的投影叫做正投影. 这节课我们研究正投影.（板书课题） 2.学习目标(1)知道什么是正投影.(2)能画出简单物体的正投影.3.学习重、难点重点：正投影的概念及性质.难点：正确画出简单物体的正投影.二、分层学习第一层次学习1.自学指导（1）自学内容：教材归纳.（2）自学时间：8分钟.（3）自学方法：观察、归纳.（4）探究提纲：①投影线垂直于投影面产生的投影叫做正投影.②如图所示：当AB平行于投影面P时，AB=A1B1 ；当AB倾斜于投影面P时，AB＞A2B2；当AB垂直于投影面P时，它的正投影是一个点.③如图所示：当纸板P平行于投影面Q时，P的正投影与P的形状、大小一样；当纸板P倾斜于投影面Q时，P的正投影与P的形状、大小不完全一样；当纸板P垂直于投影面Q时， P的正投影成为一条线段.④物体的正投影的形状、大小与它相对于投影面的位置有关.当物体的某个面平行于投影面时，这个面的正投影与这个面的形状、大小完全相同.2.自学：学生结合自学指导进行自学.3.助学（1）师助生：①明了学情：观察学生探究提纲的完成情况和是否理解正投影的性质.②差异指导：根据学情进行相应指导，条件许可时，还可通过实验验证.（2）生助生：小组相互交流、研讨.4.强化：正投影的性质.第二层次学习1.自学指导（1）自学内容：教材例题.（2）自学时间：10分钟.（3）自学方法：仔细阅读例题的分析和解题过程，体会画正投影的操作要点.（4）自学参考提纲：如图，投影线的方向如箭头所示，画出圆柱体的正投影.2.自学：学生参考自学参考提纲进行自学.3.助学（1）师助生：①明了学情：观察学生能否画出简单物体的正投影.②差异指导：根据学情进行个别指导或分类指导.（2）生助生：小组内相互交流、研讨.4.强化：物体正投影的画法.三、评价1.学生学习的自我评价：这节课你学到了哪些知识？掌握了哪些解题技能？2.教师对学生的评价：（1）表现性评价：点评学生学习的态度、积极性、学习方法、效果和存在的问题等. （2）纸笔评价：课堂评价检测.3.教师的自我评价（教学反思）.本课时是在上一课时的基础上进一步学习投影的有关知识.教学时要注意让学生自己动手操作，学生在经历观察、探究、思考、归纳的过程中，掌握正投影的特征.教师在教学过程中应注意让学生在实际操作中发现问题，教师对于学生的疑问要进行收集并及时解答，另外还要充分提升学生的空间想象力.评价作业一、基础巩固（70分）1.(10分) 如图，投影线的方向如箭头所示，则图中圆柱体的投影是（B）A.圆B.矩形C.梯形D.圆柱2.(10分)一条线段在阳光下的投影可能是（D）①线段②射线③直线④点A.①③B.②③C.①②D.①④3.(10分)三角形的正投影是（D）A.三角形B.线段C.直线或三角形D.线段或三角形4.(10分)当棱长为20 cm正方体的某个面平行于投影面时，这个正方体的正投影的面积为（C）A.20 cm2B.300 cm2C.400 cm2D.600 cm25.(10分)有一个窗户是田字形，阳光倾斜的照进窗户，地面便现出它的影子，你认为可能为窗户的影子的是（D）①②③④A.④B.②④C.①②D.①③6.(20分)水平面上放置的球、正三棱锥、竖直放置的圆锥和水平放置的圆柱在水平面上的正投影分别是圆、正三角形、圆、矩形 .二、综合应用（20分）7.(10分)如图是由上到下的光线照射一个正五棱柱的正投影，请你指出这时正五棱柱的各个面的正投影分别是什么.解：上下表面的正投影相同，是正五边形；五个侧面的正投影相同，是一条线段. 8.(10分)一个圆锥的轴截面平行于投影面，它的正投影是边长为3的等边三角形.求圆锥的体积和表面积.解：圆锥的体积：π⎛⎫⨯⨯= ⎪⎝⎭21332； 圆锥的表面积：πππ⎛⎫⨯+⨯⨯= ⎪⎝⎭2312733224. 三、拓展延伸（10分）9.(10分)画出如图摆放的正六棱柱的正投影： （1）投影线由物体前方照射到后方； （2）投影线由物体左方照射到右方； （3）投影线由物体下方照射到上方. 解：由几何体到三视图一、新课导入 1.课题导入情景：展示图片，如图是从三个方向看我国海军115导弹驱逐舰的图象，你能根据这三个图象，想象出该舰的大致形状吗？ 这三个图象就是该舰的三视图.（板书课题）2.学习目标（1）了解视图、三视图的概念.（2）能说出三视图与正投影的关系及三视图中的位置、大小关系.3.学习重、难点重点：三视图的概念.难点：三个视图之间的关系.二、分层学习第一层次学习1.自学指导（1）自学内容：教材例1上面的内容.（2）自学时间：5分钟.（3）自学方法：阅读、观察、理解、想象.（4）自学参考提纲：①当我们从某一方向观察一个物体时，所看到的平面图形叫做物体的一个视图.②一个物体在三个互相垂直的投影面内同时进行正投影，在正面内得到的由前向后观察物体的视图，叫做主视图；在水平面内得到的由上向下观察物体的视图，叫做俯视图；在侧面内得到的由左向右观察物体的视图，叫做左视图.③三视图的摆放：主视图要放在左上方，它的正下方应是俯视图，它的正右方应是左视图.④主视图与俯视图的长对正，主视图与左视图的高平齐，左视图与俯视图的宽相等.⑤画三视图时，看得见部分的轮廓线画成实线，看不见部分的轮廓线画成虚线.⑥将图中的几何体与其对应的三视图用线连起来.2.自学：学生结合自学指导进行自学.3.助学（1）师助生：①明了学情：明了学生是否弄清三视图的含义及其画法要求.②差异指导：根据学情确定指导对象和内容.（2）生助生：小组内相互交流、研讨.4.强化：点一名学生口答自学参考提纲第⑥题并点评.第二层次学习1.自学指导（1）自学内容（2）自学时间：8分钟.（3）自学方法：阅读、理解例题中分析部分的内容.（4）自学参考提纲：①画三视图的方法：第一步，确定主视图的位置，画出主视图；第二步，在主视图正下方画出俯视图，注意与主视图长对正；第三步，在主视图正右方画出左视图，注意与主视图高平齐，与俯视图宽相等.②为表示圆柱、圆锥等的对称轴，规定在视图中加画点划线表示对称轴.③画出如图所示的正三棱柱、圆锥和半球的三视图.2.自学：学生结合自学指导进行自学.3.助学（1）师助生：①明了学情：明了学生是否能按画三视图的要求准确地画出三视图.②差异指导：根据学情进行个别或分类指导.（2）生助生：小组内相互交流、研讨.4.强化（1）画三视图的方法.（2）点3名学生板演自学参考提纲第③题并点评.三、评价1.学生学习的自我评价：这节课你学到了哪些知识？还存在什么疑惑？2.教师对学生的评价：（1）表现性评价：点评学生学习的态度、积极性、学习方法、存在的问题等.（2）纸笔评价：课堂评价检测.3.教师的自我评价（教学反思）.本课时的教学应在教师的指导下由学生自己动手作图，观察、发现并归纳三视图的基本要点，明确主视图反映的是物体的长和高，俯视图反映的是物体的长和宽，左视图反映的是物体的宽和高.“长对正，高平齐，宽相等”是画三视图必须遵从的要求.作业评价一、基础巩固（70分）1.(10分)下列几何体中，主视图、左视图和俯视图是全等形的几何体是（ B ）A.圆柱B.正方体C.棱柱D.圆锥2.(10分)沿圆柱体上底面直径截去一部分后的物体如图所示，它的俯视图是（ D ）3.(10分)如图是小亮送给他外婆的礼品盒，礼品盒的主视图是（ A ）4.(10分)某长方体的主视图和左视图如图所示（单位：cm）,则其俯视图的面积是6cm2.5.(30分)画出下列几何体的三视图:解：二、综合应用（20分）6.(20分)分别画出图中由7个小正方体组合而成的几何体的三视图.解：三、拓展延伸（10分）7.(10分)分别画出下面组合体的三视图.由三视图到几何体一、导学1.课题导入问题：怎样由视图转化为立体图形？这节课我们通过动手实践来体会这个过程.2.学习目标(1)体验平面图形向立体图形转化的过程.(2)体会用三视图表示立体图形的作用.(3)进一步感受平面图形与立体图形之间的关系.3.学习重、难点重点：根据三视图制作立体模型.难点：具体操作.4.自学指导（1）自学内容（2）自学时间：30分钟.（3）自学方法：准备刻度尺、剪刀、小刀、胶水、硬纸板、马铃薯等参与活动.（4）课题活动参考提纲：①以硬纸板为主要材料，分别做出下面的两组三视图所表示的立体模型.图1 图2②按照下面给出的两组三视图，用马铃薯做出相应的实物模型.图3 图4③下面每组平面图形都是由四个等边三角形组成.a.其中哪些可以折叠成多面体，把上面的图形描在纸上，剪下来，叠一叠，验证你的答案；b.画出由上面图形能折叠成的多面体的三视图，并指出图中是怎样体现“长对正，高平齐，宽相等”的；c.如果上图中小三角形的边长都是1cm2）④下面的图形由一个扇形和一个圆组成.a.把上面的图形描在纸上，剪下来，围成一个圆锥.b.画出由上面图形围成的圆锥的三视图.c.如果上图中扇形的半径为13 cm，圆的半径为5 cm，那么对应的圆锥的体积是多少？13×ππ(cm3).⑤结合具体实例，写一篇介绍三视图、展开图的应用的短文.二、自学学生结合自学指导进行自学.三、助学1.师助生：（1）明了学情：观察学生具体操作中的情况.（2）差异指导：根据学情进行个别指导或分类指导.2.生助生：小组内相互交流、研讨、总结、归纳.四、强化1.由三视图想象实物形状.2.由展开图折叠立体图形，再制作模型.五、评价1.学生学习的自我评价：这节课你有哪些收获？掌握了哪些解题技能和方法？2.教师对学生的评价：（1）表现性评价：点评学生小组合作、交流、探讨的情况，学习效果和存在的问题等. （2）纸笔评价：课堂评价检测.3.教师的自我评价（教学反思）.本节课的核心是学生动手实践，通过动手完成立体模型的制作过程，体验平面图形如何向立体图形转化和用三视图表示立体图形的作用，进一步感受平面图形与立体图形之间的联系.明白知识来源于实践、观察是得到知识的重要途径的道理.通过创设问题情境，让学生主动参与，激发学生的学习热情和兴趣，激活学生的思维.评价作业一、基础巩固（70分）1.(10分)某几何体的三视图如图所示，则这个几何体是（A ）2.(10分)下列平面展开图是由5个大小相同的正方形组成的，其中沿正方形的边不能折成无盖小方盒的是（B ）A B C D3.(10分)如图，在长方形中截取两个相同的圆作为圆柱的上、下底面，剩余的矩形作为圆柱的侧面，刚好能组合成圆柱.设矩形的长和宽分别为y 和x ，求y 与x 的函数式是y x π⎛⎫=+ ⎪⎝⎭122.4.(20分)如图是某几何体的平面展开图，求图中小圆的半径.解： ()cm .ππ⨯⨯=1201681803()cm .ππ÷÷=1682335.(20分)某长方体包装盒的展开图如图所示．如果包装盒的表面积为146 cm2，求这个包装盒的体积.解：设高为x cm.∴14×（13-2x ）+x-1422×x ×2=146. 解得 x=2.长：13-2×2=9(cm)，宽：142-2=5（cm ）.体积：2×9×5=90(cm3).二、综合应用（20分）6.(20分)如图是一个上下底密封的纸盒的三视图，请你根据图中数据，计算这个密封纸盒的表面积．（结果可保留根号）解：2×6×12×102×102×sin60°+6×12×)(cm2).三、拓展延伸（10分）7.(10分)如图，长方体长为4 cm ，宽为2 cm ，高为5 cm.若一只蚂蚁从P 点开始经过4个侧面爬行一圈到达Q 点，求蚂蚁爬行的最短路径长.解：作出这个长方体的侧面展开图，则最短路径如图PQ.最短路径长=13(cm).直棱柱和圆锥的侧面展开图一、情境导入，初步认识如图是一个长方体，大家数一下它有几个面，几条棱，上、下面与侧面有什么位置关系，竖着的棱与上、下面有何位置关系?1.直棱柱的有关概念在几何中，我们把上述这样的立体图形称为直棱柱，其中“棱”是指两个面的公共边.它具有以下特征：有两个面互相平行，称它们为____________；其余各个面都为矩形，称它们为 __________；侧棱(指两个侧面的公共边)垂直于底面.根据底面图形的边数，我们分别称它们为直三棱柱、直四棱柱、直五棱柱、直六棱柱等.2.直棱柱的侧面展开图要求同学们把准备好的长方体纸盒的侧面沿一条侧棱剪开，试试看能否展开成一个平面，它是什么图形?结论：将直棱柱的侧面沿着一条侧棱剪开，可以展开成平面图形，称为直棱柱的侧面展开图. 直棱柱的侧面展开图是一个_______ ，这个__________ 的长是直棱柱的底面周长，宽是直棱柱的侧棱长.3.圆锥的侧面展开图(1)圆锥的有关概念：如右图是一个圆锥，它是由一个底面和一个侧面围成的图形，它的底面是一个圆，连接顶点和底面圆心的线段叫做圆锥的__________，圆锥顶点与底面圆周上上任意一点的连线都叫做圆锥的 _______，_________- 的长度都相等.(2)把圆锥的侧面沿它的一条母线展开，它的侧面可以展开成一个平面图形，称为圆锥的侧面展开图.圆锥的侧面展开图是一个________，这个_____的半径是圆锥的母线长，弧长是圆锥底面圆的周长.三、运用新知，深化理解1.如图，一个圆锥的侧面展开图是半径为1的半圆，则该圆锥的底面半径是（）A.1B.34C.12D.132.若一个圆锥的底面积是侧面积的13，则该圆锥侧面展开图的圆心角度数是_______度.3.如果圆锥的母线长为5cm，底面半径为3cm，那么圆锥的全面积为_______.4.如图，已知圆锥的母线AB=6，底面半径r=2，求圆锥的侧面展开图的扇形圆心角四、师生互动，课堂小结1.这节课你学到了什么？还有哪些疑惑？2.在学生回答基础上，教师点评：(1)直棱柱的侧面展开图是矩形，其面积=直棱柱的底面周长×直棱柱的高.(2)圆锥侧面积公式：S侧= __________（r为底面圆半径，l为母线长）(3)圆锥全面积公式：S全= _______(r为底面圆半径，l为母线长）。

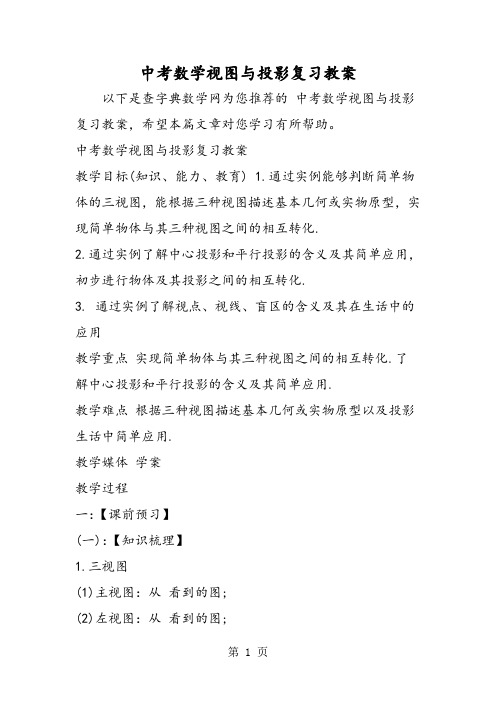

中考数学视图与投影复习教案以下是查字典数学网为您推荐的中考数学视图与投影复习教案，希望本篇文章对您学习有所帮助。

中考数学视图与投影复习教案教学目标(知识、能力、教育) 1.通过实例能够判断简单物体的三视图，能根据三种视图描述基本几何或实物原型，实现简单物体与其三种视图之间的相互转化.2.通过实例了解中心投影和平行投影的含义及其简单应用，初步进行物体及其投影之间的相互转化.3. 通过实例了解视点、视线、盲区的含义及其在生话中的应用教学重点实现简单物体与其三种视图之间的相互转化.了解中心投影和平行投影的含义及其简单应用.教学难点根据三种视图描述基本几何或实物原型以及投影生话中简单应用.教学媒体学案教学过程一：【课前预习】(一)：【知识梳理】1.三视图(1)主视图：从看到的图;(2)左视图：从看到的图;(3)俯视图：从看到的图;2.画三视图的原则(如图)长对正，高平齐，宽相等;在画图时，看得见部分的轮廓线通常画成实线，看不见的轮廓线通常画成虚线。

3.投影物体在光线的照射下，会在地面或墙壁上留下它的影子，这就是 ;投影分投影和投影。

(1)平行投影：太阳光线可以看成光线，像这样的光线所形成的投影称为投影;物体的三视图实际上就是该物体在垂直于投影面的平行光线下的平行投影。

(2)中心投影：手电筒、路灯和台灯的光线可以看成是由一点出发的光线，像这样的光线所形成的投影称为投影。

(3)像眼睛的位置称为，由视点出发的线称为，两条视线的夹角称为，看不到的地方称为。

(二)：【课前练习】1.小明从正面观察图(1)所示的两个物体，看到的是图(2)中的( )(图1) (图2)2.在同一时刻的阳光下，小明的影子比小强的影子长，那么在同一路灯下( )A.小明的影子比小强的影子长;B.小明的影子比小强的影子短C.小明的影子和小强的影子一样长;D.无法判断谁的影子长3.你在路灯下漫步时，越接近路灯，其影子成长度将( )A.不变B.变短C.变长D.无法确定4.一个矩形窗框被太阳光照射后，留在地面上的影子是________5.将如图1-4-22所示放置的一个直角三角形ABC( C=90)，绕斜边AB旋转一周所得到的几何体的主视图是图1-4-23四个图形中的_________(只填序号).二：【经典考题剖析】1.某物体的三视图是如图所示的3个图形，那么该物体的形状是( )A.长方体B.圆锥体C.立方体D.圆柱体2.在同一时刻，身高1.6m的小强的影长是1.2m，旗杆的影长是15m，则旗杆高为( )A.16mB.18mC.20mD.22m3.一天上午小红先参加了校运动会女子100m比赛，过一段时间又参加了女子400m比赛，如图是摄影师在同一位置拍摄的两张照片，那么下列说法正确的是()A.乙照片是参加100m的;B.甲照片是参加 400m的C.乙照片是参加 400m的;D.无法判断甲、乙两张照片4.已知：如图，AB和DE是直立在地面上的两根立柱.AB=5m，某一时刻AB在阳光下的投影BC=3m.(1)请你在图中画出此时DE在阳光下的投影;(2)在测量AB的投影时，同时测量出DE在阳光下的投影长为6m，请你计算DE的长.5.某居民小区有一朝向为正南方向的居民楼(如图)，该居民楼的一楼是高6米的小区超市，超市以上是居民住房.在该楼的前面15米处要盖一栋高20米的新楼，当冬季正午的阳光与水平线的夹角为32时.(1)问超市以上的居民住房采光是否有影响，为什么?(2)若要使超市采光不受影响，两楼应相距多少米?(结果保留整数，参考数据：三：【课后训练】1.如果用□表示1个立方体，用表示两个立方体叠加，用■表示三个立方体叠加，那么下面右图由7个立方体叠成的几何体，从正前方观察，可画出的平面图形是( )2.夜晚在亮有路灯的路上，若想没有影子，你应该站的位置是( )。

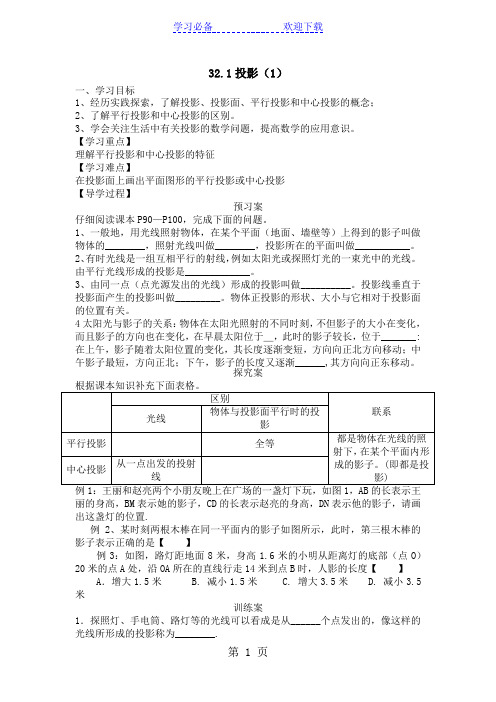

32.1投影（1）一、学习目标1、经历实践探索，了解投影、投影面、平行投影和中心投影的概念；2、了解平行投影和中心投影的区别。

3、学会关注生活中有关投影的数学问题，提高数学的应用意识。

【学习重点】理解平行投影和中心投影的特征【学习难点】在投影面上画出平面图形的平行投影或中心投影【导学过程】预习案仔细阅读课本P90—P100，完成下面的问题。

1、一般地，用光线照射物体，在某个平面（地面、墙壁等）上得到的影子叫做物体的________，照射光线叫做________，投影所在的平面叫做___________。

2、有时光线是一组互相平行的射线，例如太阳光或探照灯光的一束光中的光线。

由平行光线形成的投影是_____________。

3、由同一点（点光源发出的光线）形成的投影叫做__________。

投影线垂直于投影面产生的投影叫做_________。

物体正投影的形状、大小与它相对于投影面的位置有关。

4太阳光与影子的关系：物体在太阳光照射的不同时刻，不但影子的大小在变化，而且影子的方向也在变化，在早晨太阳位于＿，此时的影子较长，位于_______:在上午，影子随着太阳位置的变化，其长度逐渐变短，方向向正北方向移动；中午影子最短，方向正北；下午，影子的长度又逐渐______,其方向向正东移动。

探究案丽的身高，BM表示她的影子，CD的长表示赵亮的身高，DN表示他的影子，请画出这盏灯的位置.例2、某时刻两根木棒在同一平面内的影子如图所示，此时，第三根木棒的影子表示正确的是【】例3：如图，路灯距地面8米，身高1.6米的小明从距离灯的底部（点O）20米的点A处，沿OA所在的直线行走14米到点B时，人影的长度【】A．增大1.5米 B. 减小1.5米 C. 增大3.5米 D. 减小3.5米训练案1．探照灯、手电筒、路灯等的光线可以看成是从______个点发出的，像这样的光线所形成的投影称为________.2．投影可分为_____和_____；一个立体图形，共有_______种视图.3．在太阳光的照射下，矩形窗框在地面上的影子常常是______形，在不同时刻，这些形状一般不一样.3．下列物品①探照灯；②车灯；③太阳；④月亮；⑤台灯中所成的投影是中心投影的是（）A.①②B.①③C.①②③D.①②⑤4．太阳发出的光照在物体上是______，车灯发出的光照在物体上是_____（） A.中心投影，平行投影 B.平行投影，中心投影C.平行投影，平行投影D.中心投影，中心投影5.图1是一天中四个不同时刻两个建筑物的影子：将它们按时间先后顺序进行排列，正确的是（）A、③④②①B、②④③①C③④①② Dƒ①②④6．如图，身高为1．6m的某学生想测量一棵大树的高度，她沿着树影BA由B 到A走去，当走到C点时，她的影子顶端正好与树的影子顶端重合，测得BC=3.2m，CA=0.8m，则树的高度为（）（A）4.8m （B）6.4m （C）8m （D）10m（7）（8）7.在同一时刻的阳光下，小明的影子比小强的影子长，那么在同一路灯下（）A、小明的影子比小强的影子长B、小明的影子比小强的影子短C、小明的影子和小强的影子一样长D、无法判断谁的影子长8.某数学课外实验小组想利用树影测量树高。

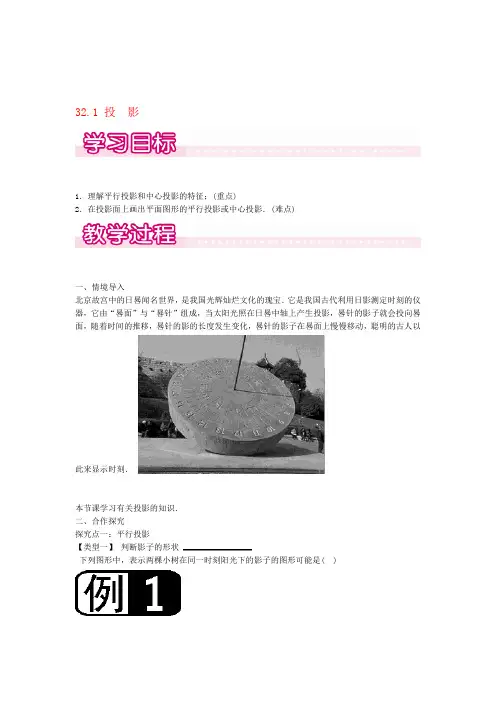

32.1 投影1．理解平行投影和中心投影的特征；(重点)2．在投影面上画出平面图形的平行投影或中心投影．(难点)一、情境导入北京故宫中的日晷闻名世界，是我国光辉灿烂文化的瑰宝．它是我国古代利用日影测定时刻的仪器，它由“晷面”与“晷针”组成，当太阳光照在日晷中轴上产生投影，晷针的影子就会投向晷面，随着时间的推移，晷针的影的长度发生变化，晷针的影子在晷面上慢慢移动，聪明的古人以此来显示时刻．本节课学习有关投影的知识．二、合作探究探究点一：平行投影【类型一】判断影子的形状下列图形中，表示两棵小树在同一时刻阳光下的影子的图形可能是( )解析：选项A.影子平行，且较高的树的影子长度大于较低的树的影子，正确；选项B.影子的方向不相同，错误；选项C.影子的方向不相同，错误；选项D.不同树高与影子是成正比的，较高的树的影子长度小于较低的树的影子，错误．故选A.方法总结：平行投影特点：在同一时刻，不同物体的影子同向，且不同物体的物高和影长成比例．【类型二】平行投影作图ABBC，你能画在某一时刻，操场上有三根测杆，如图所示，其中测杆的影子为MNNPXYBXYMNXY你能找出，＝且处，的影子的顶端恰好落在点吗？若测杆的影子出测杆．所在的位置吗？请将上述问题画在下面的示意图中，并简述画法．解析：过物体顶点作光线的平行线得到物体的平行投影，再根据平行投影中物体与投影XY的位置．面平行时的投影是全等的可找到ACMMPACNCPNPMNBBXAC，，过点为作∥作交的影子．过点于点∥解：连接，则BXMPXXYNCNCYXY即为所求．且，则＝交，过作于点⊥方法总结：先根据物体投影确定光线，然后利用两个物体的顶端和各自影子的对应点的连线是一组平行线，过物体顶端作平行线与地面相交，从而确定影子．【类型三平行投影的相关计李航想利用太阳光测量楼高．他带着皮尺来到一栋楼下，发现对面墙上有这栋楼的影子，针对这种情况，他设计了一种测量方案，具体测量方法如下：如示意图，李航边移E处时，可以使自己落在墙上的影子与这栋楼落在墙上的影子重叠，动边观察，发现站到点CDCECAA、点，＝＝1.2m，30m(＝0.6m且高度恰好相同．此时，测得李航落在墙上的影子高度ECEFAB.，请你帮李航求出楼高是、1.6m在同一直线上)．已知李航的身高DDNABCDMEACDNDFMDBN，从，可得四边形是矩形，即可证明△解析：过点、作⊥∽△BNAB的长．，进而求得而得出DDNABNEFMCDMEACDNAN是矩形，∴，交点，∴四边形，垂足为于解：过点作、⊥MECDDNACDMCEMFEFMEEFAB，∥∵0.4m.＝1.2－1.6＝－＝∴，0.6m＝＝，30m＝＝，1.2m＝＝＝DMMF0.60.4BNDFMDBNABBNAN＝20＋1.2＋，即＝，∴＝＝∴△20m∽△，∴，＝21.2m.＝DNBNBN30答：楼高为21.2m.物体高度另一物体的高度方法总结：在同一时刻的物体高度与影长的关系：＝.物体影长另一物体的影长探究点二：中心投影【类型一】判断是否是中心投影下面属于中心投影的是( )A．太阳光下的树影 B．皮影戏C．月光下房屋的影子 D．海上日出解析：中心投影的光源为灯光，平行投影的光源为阳光与月光．在各选项中只有B选项得到的投影为中心投影．故选B.方法总结：判断投影是中心投影的方法是看光线是否相交于一点，如果光线是相交于一点，那么所得到的投影就是中心投影．【类型二】判断影长的情况晚上小亮在路灯下散步，在小亮从远处走到灯下，再远离路灯这一过程中，他在地上的影子( )A．逐渐变短 B．先变短后变长C．先变长后变短 D．逐渐变长解析：晚上小亮在路灯下散步，当小亮从远处走到灯下的时候，他在地上的影子由长变短，当他再远离路灯的时候，他在地上的影子由短变长．故选B.方法总结：中心投影的光线特点是从一点出发的投射线．物体与投影面平行时的投影是放大(即位似变换)的关系．【类型三】中心投影作图ABCD)在同一路灯下的情景，(爷爷线段粗线分别表示如图是小明与爸爸(线段)、三人的影子．请根据要求，进行作图(不写画法，但要保留作图痕迹)．(1)画出图中灯泡所在的位置；(2)在图中画出小明的身高．根据灯泡位置(2)利用中心投影的图形的性质连接对应点得出灯泡位置即可；(1)解析：即可得出小明的身高．O即为灯泡的位置； (1)解：如图所示：EF即为小明的身高． (2)如图所示：方法总结：连接物体和它影子的顶端所形成的直线必定经过点光源．【类型四中心投影的相关计ABCCD的长为1m如图，王华晚上由路灯处时，测得影子下的，继续往处走到EEFA的高度，求路灯，已知王华的身高是处时，测得影子1.5m的长为2m前走3米到达AB.解析：根据在同一时刻物高和影长成正比，即在同一时刻的两个物体，影子，经过物体顶部的光线三者构成的两个直角三角形相似解答．CDCGFEHDBAEHCGDCG∽处时，RtRt△△∽Rt＝，即解：当王华在；当王华在处时，ABBDEFEHCGCDEFCGEHCDCEEFFBAABx，2m，设＝3m，，∴＝.∵＝＝Rt△，即＝＝＝1.5m，＝＝1m，BFBFABABBDCDCG1.5211BCyyy＝3是原方程的根．∵＝，即＝，∴，解得＝＝3，经检验＝，解xAByyBD4＋5＋1xAAB＝即路灯6m.6m.得的高度＝方法总结：解题的关键是利用中心投影的特点可知在这两组相似三角形中有一组公共边，利用其作为相等关系求出所需要的线段，再求公共边的长度．三、板书设计1．平行投影的定义及应用；2．中心投影的定义及应用．本节以自主探索、合作交流为设计主线，从皮影戏、手影、日晷等学生熟悉的生活实际使学生认识中心投影和平行投影的通过观察图片等活动，引入物体投影的相关概念，出发，.区别与联系，加强主动学习数学的兴趣，体现数学的应用价值。

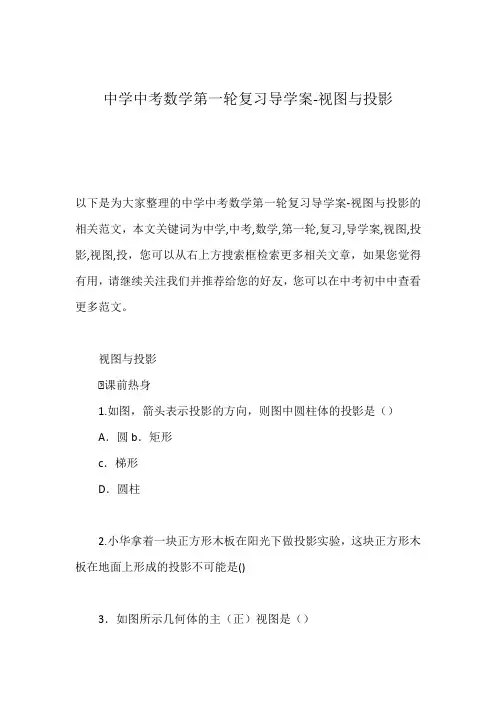

中学中考数学第一轮复习导学案-视图与投影以下是为大家整理的中学中考数学第一轮复习导学案-视图与投影的相关范文，本文关键词为中学,中考,数学,第一轮,复习,导学案,视图,投影,视图,投，您可以从右上方搜索框检索更多相关文章，如果您觉得有用，请继续关注我们并推荐给您的好友，您可以在中考初中中查看更多范文。

视图与投影◆课前热身1.如图，箭头表示投影的方向，则图中圆柱体的投影是（）A．圆b．矩形c．梯形D．圆柱2.小华拿着一块正方形木板在阳光下做投影实验，这块正方形木板在地面上形成的投影不可能是()3．如图所示几何体的主（正）视图是（）A．b．c．D．4．一个几何体的三视图如图所示，这个几何体是（）A．圆柱【参考答案】1.b2.A3.b4.A◆考点聚焦b．球c．圆锥D．正方体主(正)视图左视图俯视图知识点几何体的三视图侧面展开图投影大纲要求1．能画出基本几何体的三视图，根据三视图描述基本几何体．2．能画直棱柱、圆锥、圆柱的侧面展开图．3．根据展开图判断和制作相应的立体模型．4．准确地进行平面图形与空间几何体的相互转换，?并能熟练地进行立体图形表达上路径最短问题的计算．5．掌握中心投影与平行投影的区别与联系．-1-考查重点和常考题型1.主要考查几何体的三视图，主要以选择题出现2.主要考查根据光线的方向辨认实物的阴影。

主要以选择题或者填空题出现◆备考兵法1．正确区分常见几何体的三视图．2．综合运用勾股定理，?解直角三角形的有关知识解决几何体的展开图的计算问题．3．学习立体图形展开与将展开图折叠成立体图形的问题．?通过实际动手操作，加深理解和掌握．培养自己的空间想象能力．◆考点链接1.从观察物体时，看到的图叫做主视图；从观察物体时，看到的图叫做左视图；从观察物体时，看到的图叫做俯视图.2.主视图与俯视图的一致；主视图与左视图的一致；俯视图与左视图的一致.3.叫盲区.4.投影可分为平行投影与中心投影.其中所形成的投影叫平行投影；所形成的投影叫中心投影.5.利用光线是否平行或是否交于一点来判断是投影或投影，以及光源的位置和物体阴影的位置.◆典例精析例1（河南）一个几何体由一些大小相同的小正方体组成，如图是它的主视图和俯视图，那么组成该几何体所需小正方体的个数最少为（）A．3b．4c．5D．6【解析】本题主要考查三视图的相关知识：主视图主要确定物体的长和高，左视图确定物体的宽和高，俯视图确定物体的长和宽。
