电梯电路图讲解

电梯安全回路图纸讲解
电梯安全回路图纸讲解
安全回路，就是在电梯各安全部件都装有⼀个安全开关，把所有的安全开关串联，控制⼀只安全继电器。

只有所有安全开关都在接通的情况下，安全继电器吸合，电梯才能得电运⾏。

为保证电梯能安全地运⾏，在电梯上装有许多安全部件。

只有每个安全部件都在正常的情况下，电梯才能运⾏，否则电梯⽴即停⽌运⾏。

常见开关有：机房：控制屏急停开关、相序继电器、热继电器、限速器开关井道：上极限开关、下极限开关(有的电梯把这两个开关放在安全回路中，有的则⽤这两个开关直接控制动⼒电源)地坑：断绳保护开关、地坑检修箱急停开关、缓冲器开关轿内：操纵箱急停开关轿顶：安全窗开关、安全钳开关、轿顶检修箱急停开关
电梯安全回路图纸讲解
11L11到11L12是上、下极限，11L12到11L20是底坑的急停、断绳、缓冲器等开关，11L20到11L19是机房限速器、急停等开关11L19到11L18是轿厢急停、安全窗、安全钳等开关。

全部短接就是11L11和11L18.如果要在插积上看的话是：XL-2到XL-1是上极限，XL-12到XL-11(XL-11:XL代表插积编号，11代表这个插积⾥的第11脚）。

XR1-2到XR1-1是底坑的急停、断绳、缓冲器等开关。

U1-4到U1-1是限速器等。

Y2-19到Y2-20是轿厢急停、安全窗、安全钳等开关。

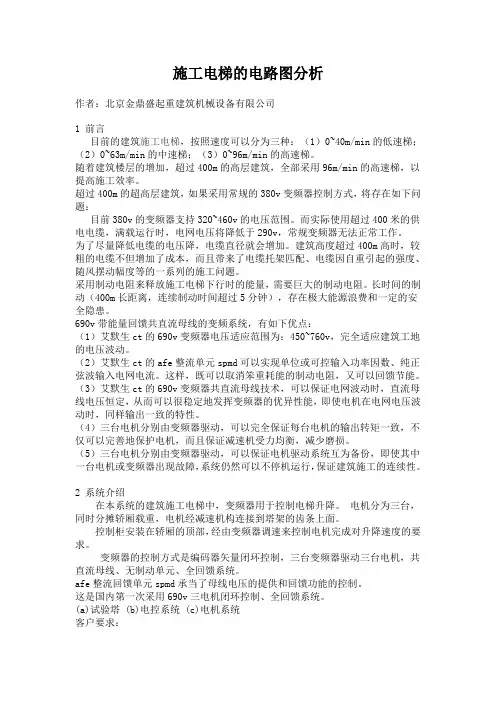

施工电梯的电路图分析作者：北京金鼎盛起重建筑机械设备有限公司1 前言目前的建筑施工电梯，按照速度可以分为三种：（1）0~40m/min的低速梯；（2）0~63m/min的中速梯；（3）0~96m/min的高速梯。

随着建筑楼层的增加，超过400m的高层建筑，全部采用96m/min的高速梯，以提高施工效率。

超过400m的超高层建筑，如果采用常规的380v变频器控制方式，将存在如下问题：目前380v的变频器支持320~460v的电压范围。

而实际使用超过400米的供电电缆，满载运行时，电网电压将降低于290v，常规变频器无法正常工作。

为了尽量降低电缆的电压降，电缆直径就会增加。

建筑高度超过400m高时，较粗的电缆不但增加了成本，而且带来了电缆托架匹配、电缆因自重引起的强度、随风摆动幅度等的一系列的施工问题。

采用制动电阻来释放施工电梯下行时的能量，需要巨大的制动电阻。

长时间的制动（400m长距离，连续制动时间超过5分钟），存在极大能源浪费和一定的安全隐患。

690v带能量回馈共直流母线的变频系统，有如下优点：（1）艾默生ct的690v变频器电压适应范围为：450~760v，完全适应建筑工地的电压波动。

（2）艾默生ct的afe整流单元spmd可以实现单位或可控输入功率因数、纯正弦波输入电网电流。

这样，既可以取消笨重耗能的制动电阻，又可以回馈节能。

（3）艾默生ct的690v变频器共直流母线技术，可以保证电网波动时，直流母线电压恒定，从而可以很稳定地发挥变频器的优异性能，即使电机在电网电压波动时，同样输出一致的特性。

（4）三台电机分别由变频器驱动，可以完全保证每台电机的输出转矩一致，不仅可以完善地保护电机，而且保证减速机受力均衡，减少磨损。

（5）三台电机分别由变频器驱动，可以保证电机驱动系统互为备份，即使其中一台电机或变频器出现故障，系统仍然可以不停机运行，保证建筑施工的连续性。

2 系统介绍在本系统的建筑施工电梯中，变频器用于控制电梯升降。

这是从网上收集来的比较全面的电子元器件符号集了，对于初学者来说相信是非常有用处的电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监控仪) PM功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR声信号HA光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW连接片XB插头XP插座XS端子板XT电线,电缆,母线W直流母线WB插接式(馈电)母线WIB电力分支线WP照明分支线WL应急照明分支线WE电力干线WPM照明干线WLM应急照明干线WEM滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS-------------------------------------------------------------------------------------------------------------------------------------------------预告音响小母线WPS电压小母线WV事故照明小母线WELM避雷器F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关,辅助开关ST电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW鼠笼型电动机MC电动阀YM电磁阀YV-----------------------------------------------------------------------------------------------------------------------------------------------------------防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动执行器YPA,YA电动执行器YE发热器件(电加热) FH照明灯(发光器件) EL空气调节器EV电加热器加热元件EE感应线圈,电抗器L励磁线圈LF消弧线圈LA滤波电容器LL电阻器,变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF限流电阻器RC光电池,热电传感器B压力变换器BP温度变换器BT速度变换器BV时间测量传感器BT1,BK 液位测量传感器BL温度测量传感器BH,BM。

电梯变频器主电路的结构和工作原理四象限电梯变频器主电路如图2-3所示。

图2-3四象限电梯变频器主电路图Figure2-3main circuit of four quadrants elevator transducer2．3．1主电路结构2．3．1．1交－直部分1．网侧变流器T1－T6绝缘栅双极型晶体管（IGBT）T1－T6组成三相变流桥。

当变频器工作于整流状态时，将电源的三相交流电全波整流成直流电；当工作于能量回馈状态时，将直流环节电能逆变成交流电并输出到电网。

2．滤波电容器CF功能（1）滤平全波整流后的电压纹波。

（2）当负载变化时，使直流电压保持平稳。

由于受到电解电容的电容量和耐压能力的限制，滤波电路通常由若干个电容器并联成一组，再由两个电容器组串联而成，如图2-3中的CF1和CF2。

因为电解电容器的容量有较大的离散性，故电容器组CF1和CF2的电容量常不能完全相等，这将使它们承受的电压不相等。

为了使两个电容器组受压相等，在CF1和CF2旁各并联一个阻值相等的均压电阻RC1和RC2。

3．限流电阻RL与开关SL当变频器刚合上电源的瞬间，滤波电容器CF的充电电流很大。

过大的冲击电流将可能使三相整流桥的IGBT损坏；同时，也使电源电压瞬间下降而受到污染。

为了减小冲击电流，在变频器刚接通电源后的一段时间里，电路内串入限流电阻RL，将电容器CF的充电电流限制在允许范围内。

当CF充电到一定程度时，令晶闸管SL接通，将RL短路，变频器进入正常运行状态。

4．电源指示HLHL除了表示电源是否接通以外，还有一个十分重要的功能，即在变频器切断电源后，显示滤波电容器CF上的电荷是否已经释放完毕。

由于CF的容量较大，而切断电源又必须在逆变电路停止工作的状态下进行，所以CF没有快速放电的回路，其放电时间往往长达数分钟，而且CF上的电压较高，如不放完，对人身安全构成威胁。

因此，在维修变频器时，必须等HL完全熄灭后才能接触变频器内部的导电部分。

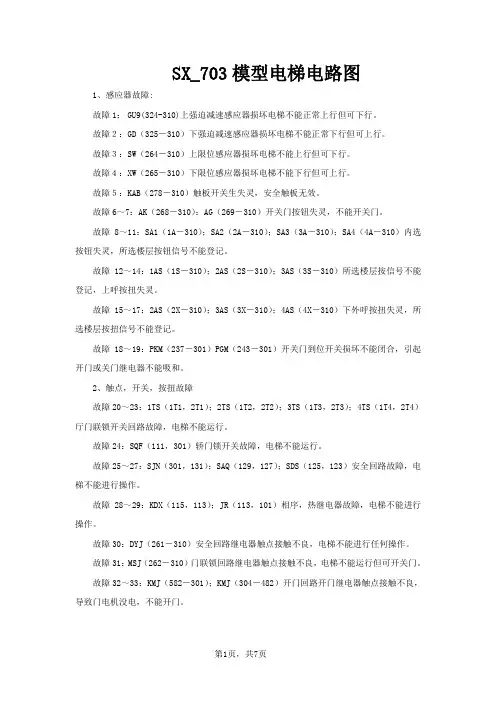

SX_703模型电梯电路图1、感应器故障:故障1：GU9(324-310)上强迫减速感应器损坏电梯不能正常上行但可下行。

故障２：GD（325－310）下强迫减速感应器损坏电梯不能正常下行但可上行。

故障３：SW（264－310）上限位感应器损坏电梯不能上行但可下行。

故障４：XW（265－310）下限位感应器损坏电梯不能下行但可上行。

故障５：KAB（278－310）触板开关生失灵，安全触板无效。

故障6～7：AK（268－310）：AG（269－310）开关门按钮失灵，不能开关门。

故障8～11：SA1（1A－310）；SA2（2A－310）；SA3（3A－310）；SA4（4A－310）内选按钮失灵，所选楼层按钮信号不能登记。

故障12～14：1AS（1S－310）；2AS（2S－310）；3AS（3S－310）所选楼层按信号不能登记，上呼按扭失灵。

故障15～17：2AS（2X－310）；3AS（3X－310）；4AS（4X－310）下外呼按扭失灵，所选楼层按扭信号不能登记。

故障18～19：PKM（237－301）PGM（243－301）开关门到位开关损坏不能闭合，引起开门或关门继电器不能吸和。

2、触点，开关，按扭故障故障20～23：1TS（1T1，2T1）；2TS（1T2，2T2）；3TS（1T3，2T3）；4TS（1T4，2T4）厅门联锁开关回路故障，电梯不能运行。

故障24：SQF（111，301）轿门锁开关故障，电梯不能运行。

故障25～27：SJN（301，131）；SAQ（129，127）；SDS（125，123）安全回路故障，电梯不能进行操作。

故障28～29：KDX（115，113）；JR（113，101）相序，热继电器故障，电梯不能进行操作。

故障30：DYJ（261－310）安全回路继电器触点接触不良，电梯不能进行任何操作。

故障31：MSJ（262－310）门联锁回路继电器触点接触不良，电梯不能运行但可开关门。

PC控制电路图(二）设计廖军校对审核PC集选双速电梯电气原理图第2 张共 13 张批准标准化日期PC集选双速电梯电气原理图PC控制电路图（三）设计校对审核第3 张共 13 张批准标准化日期PC交流集选电梯控制屏端子图设计校对审核PC集选双速电梯电气原理图第4 张共 13 张批准标准化日期PC交流集选电梯机房端子图设计廖军校对审核PC集选双速电梯电气原理图第5 张共 13 张批准标准化日期PC交流集选电梯操纵箱接线图设计廖军校对审核PC集选双速电梯电气原理图第6 张共 13 张批准标准化日期PC集选双速电梯轿顶箱接线图设计PC集选双速电梯电气原理图廖军校对审核第7 张共 13 张批准标准化日期井道电缆接线图设计廖军校对审核PC集选双速电梯电气原理图第8 张共 13 张批准标准化日期井道电缆接线图设计廖军校对审核PC集选双速电梯电气原理图第9 张共 13 张批准标准化日期PC集选双速电梯井道磁铁布置图设计廖军校对审核PC集选双速电梯电气原理图第 10 张共 13 张批准标准化日期PC集选双速电梯井道电缆接线图设计廖军校对审核PC集选双速电梯电气原理图第 11 张共 13 张批准标准化日期。

FU1
图10-1 交流双速电梯的主电路图
图10-2 电梯的平层、停层装置示意图
图10-3 门机、抱闸、门锁、安全运行电路
图10-4 PLC电源控制路
X1X2X3X4X5X6X7X10X11X12X13X14X16X17X20X21X22X23X24X25X26X27X30X31X32X33Y0Y1Y2Y3Y4Y5Y6Y7Y10Y11COM Y12Y13Y14Y15Y16Y17Y20Y21Y22Y23Y24Y25Y26Y27Y31Y32安全运行KA2
门锁KA1
自动检修开门关门上行启动下行启动
基站开门到位关门到位上行限位下行限位1楼内选2楼内选3楼内选4楼内选5楼内选1楼上行2楼上行2楼下行3楼上行3楼下行4楼上行4楼下行5楼下行上减速/上平层
下减速/下平层X15X0KM1KM2KM3KM4KM5KM6KM7KM8KM9KM10220V
~
FU2
KM10KM9KM2KM1上行下行
高速底速启动加速
制动减速
开门关门
上行指示下行指示1~5层内选记忆指示
1楼外呼记忆2楼上呼记忆2楼下呼记忆3楼上呼记忆3楼下呼记忆4楼上呼记忆5楼下呼记忆
FU3
~
12V
COM Y34Y33COM
4楼下呼记忆Y30
X36X37X40X41超载
防夹上强迫开关下强迫开关
COM
图10-5 五层五站电梯PLC 控制I/O 图。

电梯控制电路Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】主回路1、主回路原理图2、原理说明（1)电梯开始向上启动运行时，快车接触器K吸合，向上方向接触器S吸合。

因为刚启动时接触器1A还未吸合，所以380V通过电阻电抗RQA、XQ接通电动机快车绕阻，使电动机降压起动运行。

（2）约经过2秒左右延时，接触器1A吸合，短接电阻电抗，使电动机电压上升到380V。

电梯再经过一个加速最后达到稳速快车运行状态。

（3）电梯运行到减速点时，上方向接触器S仍保持吸合，而快车K释放，1A释放，慢车M吸合。

因为此时电动机仍保持高速运转状态，电机进入发电制动状态。

如果慢车绕阻直接以380V接入，则制动力矩太强，而使电梯速度急速下降，舒适感极差。

所以必需要分级减速。

最先让电源串联电阻电抗，减小慢车线圈对快速运行电动机的制动力。

经过一定时间，接触器2A吸，短接一部分电阻，使制动力距增加一些。

然后再3A、4A也分级吸合，使电梯速度逐级过渡到稳速慢车运行状态。

（4）电梯进入平层点，S、M、2A、3A、4A同时释放，电动机失电，制动器抱闸，使电梯停止运行。

（相关资料：电动机特性曲线变化）3、动画演示安全回路1、原理图2、原理说明由整流器出来的110V直流电源，正极接通过熔断丝1RD接到02号线，负极通过熔断丝2RD接到01号线。

把电梯中所有安全部件的开关串联一起，控制电源继电器JY，只要安全部件中有任何一只起保护，将切断JY继电器线圈电源，使JY释放。

02号线通过JY继电器的常开点接到04号线，这样，当电梯正常有电时，04号与01号之间应用110V直流电，否则切断04号线，使后面所有通过04号控制的继电器失电。

串联一个电阻RY是起到一个欠电压保护。

大家知道，当继电器线圈得到110V电吸合后，如果110V电源降低到一定范围，继电器线圈仍能维持吸合。

这里，当电梯初始得电时，通过JY常闭触点（15、16）使JY继电器有110V电压吸合，JY一旦吸合，其常闭触点（15、16）立即数开，让电阻RY串入JY线圈回路，使JY在一个维持电压下吸合。
