《电路分析基础》教学大纲课程名称：电路分析基础Fundamentals of Circuit Analysis课程编码：151003学分：4.5总学时：72学时，理论学时：72学时适应专业：电气信息类本科各专业先修课程：高等数学、大学物理执笔人：金波审订人：刘焰一、课程的性质、目的与任务《电路分析基础》课程是电气信息学科的学科基础课，是电类各专业的一门重要的技术基础课程。

它既是电气信息类专业课程体系中高等数学、大学物理等基础课的后续课程，又是电气信息类所有专业的后续技术基础课和专业基础课的基础。

在整个电气信息类专业的人才培养方案和课程体系中起着承前启后的重要作用。

《电路分析基础》课程的任务是：通过本课程的学习，使学生掌握电路的基本理论、分析计算电路的基本方法和进行实验的初步技能，并为后续课程准备必要的电路知识。

《电路分析基础》课程理论严密，逻辑性强，有广阔的工程背景，对培养学生的辨证思维能力，树立理论联系实际的科学观点和提高学生分析问题和解决问题的能力，都有重要的作用。

通过本课程的学习，应使学生掌握电路理论的基础知识，电路分析的基本方法。

二、教学内容、基本要求与学时分配第1章电路分析的基本知识主要内容：1、电路和电路模型。

2、电路变量及参考方向。

3、基尔霍夫定律。

4、电阻元件及欧姆定律。

5、电压源与电流源及受控源。

6、功率的计算。

基本要求：建立实际电路与电路模型的概念。

熟练掌握以下内容：电路变量（电压和电流）及其参考方向；电路元件及其约束关系；电功率的计算方法；基尔霍夫定律，并能正确应用KCL和KVL列写电路方程。

了解线性和非线性的概念。

学时分配：4学时。

第2章简单电阻电路主要内容：1、串联电路和单回路电路。

2、并联电路和单节点电路。

3、电位的计算。

4、串-并联电路的等效电阻。

5、分压公式和分流公式的应用。

6、分压器的设计及负载效应。

基本要求：熟练掌握以下内容：电阻串联和并联；单回路电路和单节点电路的计算；电路中开路和短路的概念。

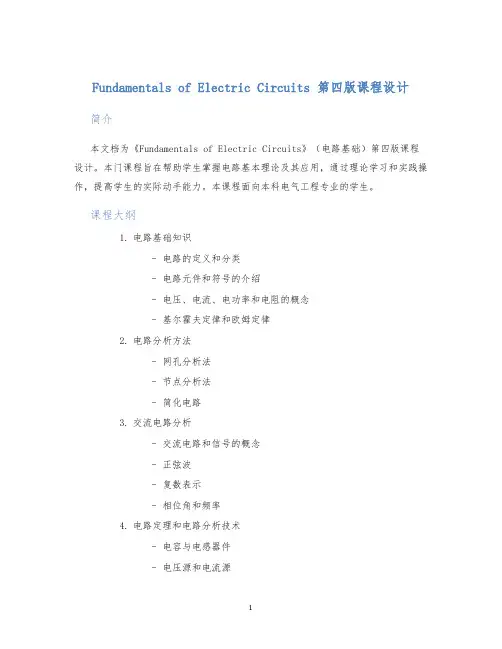

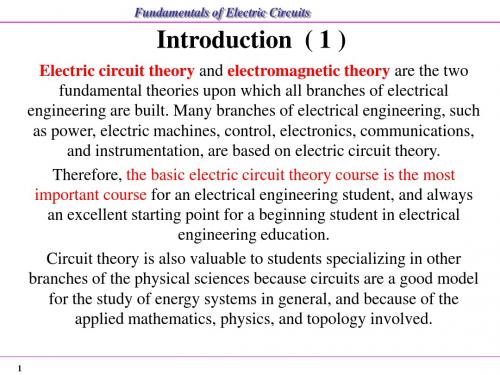

Fundamentals of Electric Circuits 第四版课程设计简介本文档为《Fundamentals of Electric Circuits》（电路基础）第四版课程设计。

本门课程旨在帮助学生掌握电路基本理论及其应用，通过理论学习和实践操作，提高学生的实际动手能力。

本课程面向本科电气工程专业的学生。

课程大纲1.电路基础知识–电路的定义和分类–电路元件和符号的介绍–电压、电流、电功率和电阻的概念–基尔霍夫定律和欧姆定律2.电路分析方法–网孔分析法–节点分析法–简化电路3.交流电路分析–交流电路和信号的概念–正弦波–复数表示–相位角和频率4.电路定理和电路分析技术–电容与电感器件–电压源和电流源–线性电路的等效性原理–电压和电流的缩放定理5.传输线和滤波器–传输线的原理和特性–低通滤波器、高通滤波器和带通滤波器–滤波器网络的设计和分析6.二阶电路和频率响应–二阶电路和其特性–二阶电路的电压和电流响应–二阶电路的频率响应7.三相电力系统–三相电路和相位关系–三相功率和功率因数–三相电力转换器和控制器课程教学方法本课程采取以下教学方法：1.理论课程：通过教师讲解、课件演示、案例分析等方式，让学生掌握电路基本理论及其应用。

2.实验操作课程：通过实验操作，让学生掌握基本电路分析技术和器件的使用方法。

每位学生需要完成多项实验操作并撰写实验报告。

3.课程设计：学生通过指定的课程设计题目，进行电路系统的设计、计算和模拟实现（或实际布线实验）。

学生需要撰写设计报告和汇报课程设计成果。

教材本课程采用以下教材：•Alexander, C. K., & Sadiku, M. N. (2017). Fundamentals of Electric Circuits (5th ed.). McGraw-Hill Education.此外，还需要以下参考书：•Dorf, R. C., & Svoboda, J. A. (2016). Introduction to Electric Circuits (9th ed.). Wiley.课程评估本课程的评估由以下几个部分组成：1.学科考试：一次闭卷笔试，占总评成绩的 50%。

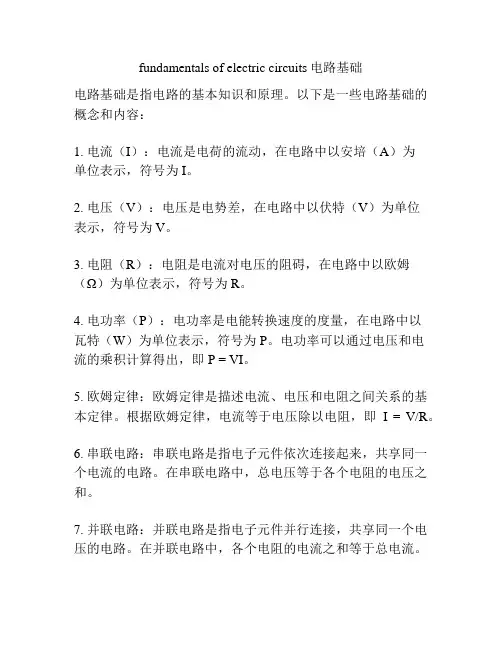

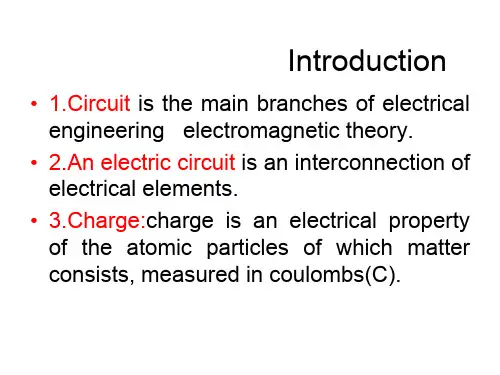

fundamentals of electric circuits电路基础
电路基础是指电路的基本知识和原理。

以下是一些电路基础的概念和内容：
1. 电流（I）：电流是电荷的流动，在电路中以安培（A）为
单位表示，符号为I。

2. 电压（V）：电压是电势差，在电路中以伏特（V）为单位
表示，符号为V。

3. 电阻（R）：电阻是电流对电压的阻碍，在电路中以欧姆（Ω）为单位表示，符号为R。

4. 电功率（P）：电功率是电能转换速度的度量，在电路中以
瓦特（W）为单位表示，符号为P。

电功率可以通过电压和电
流的乘积计算得出，即P = VI。

5. 欧姆定律：欧姆定律是描述电流、电压和电阻之间关系的基本定律。

根据欧姆定律，电流等于电压除以电阻，即I = V/R。

6. 串联电路：串联电路是指电子元件依次连接起来，共享同一个电流的电路。

在串联电路中，总电压等于各个电阻的电压之和。

7. 并联电路：并联电路是指电子元件并行连接，共享同一个电压的电路。

在并联电路中，各个电阻的电流之和等于总电流。

8. 电源：电源是向电路提供电压和电流的装置，常见的电源有电池和电源适配器。

9. 电路分析：电路分析是指通过对电路中的电流、电压和电阻等参数进行测量和计算，来理解和预测电路行为的过程。

这些是电路基础的一些重要概念和内容，掌握了这些知识可以帮助我们理解电路的工作原理和进行电路设计与分析。
