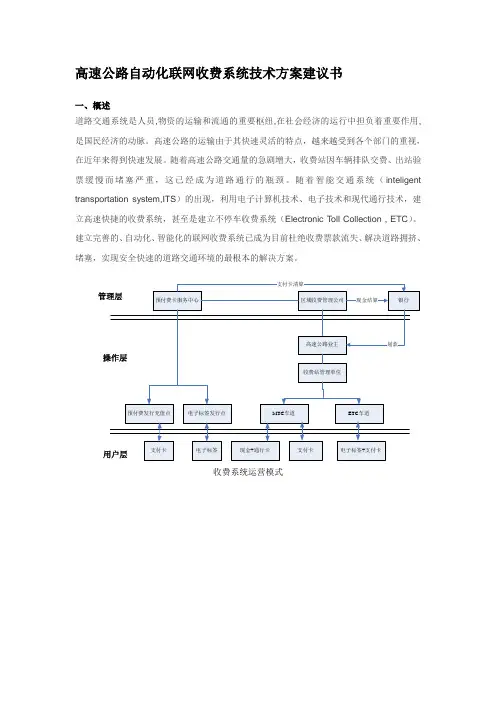

高速公路自动化联网收费系统技术方案建议书
一、概述
道路交通系统就是人员,物资得运输与流通得重要枢纽,在社会经济得运行中担负着重要作用,就是国民经济得动脉。高速公路得运输由于其快速灵活得特点,越来越受到各个部门得重视,在近年来得到快速发展。随着高速公路交通量得急剧增大,收费站因车辆排队交费、出站验票缓慢而堵塞严重,这已经成为道路通行得瓶颈。随着智能交通系统(inteligent transportation system,ITS)得出现,利用电子计算机技术、电子技术与现代通行技术,建立高速快捷得收费系统,甚至就是建立不停车收费系统(Electronic Toll Collection , ETC)。建立完善得、自动化、智能化得联网收费系统已成为目前杜绝收费票款流失、解决道路拥挤、堵塞,实现安全快速得道路交通环境得最根本得解决方案。
收费系统运营模式
二、解决方案
1、系统网络结构
单一收费站采用C/S模式,由若干个车道收费亭系统与一个中心管理站系统组成。收费亭与管理站都就是作为网络得站点,通过网线、交换机与主机房得服务器连接。收费亭与管理站计算机都还可以通过信号线与录像监控系统相连,在计算机上获得监控图像。整个系统采用了二级架构控制模式,那就就是收费站控制室管理系统与车道收费系统。二者通过网线与交换机连接成为一个完整公路收费系统整体。如下图所示。
管理计算机
中心数据管理服务器
单一收费站收费系统网络拓扑结构图
2、系统硬件构成
收费系统由收费车道设备、计算机系统、车牌识别子系统、安全报警系统与附属设施(供配电系统、防雷接地设施、控制台)等构成。
(1)车道设备及计算机系统
入口收费车道主要由收费车道控制机、IC卡读写设备、电动栏杆、车辆检测器、入口费额显示器(含语音提示器)、亭内与车道摄像机、票据打印机、天棚标志、雾灯、内部对讲(热线电话)及报警等设备组成。
出口收费车道主要由收费车道控制机、IC卡读写设备、电动栏杆、车辆检测器、出口信息提示器(含语音提示器)、亭内与车道摄像机、天棚标志、雾灯、内部对讲(热线电话)及报警等设备组成。
车道设备布置示意图
(2)车牌识别子系统
车牌识别子系统采用高清一体化智能车牌识别器CRE100-CY200ET 集视频采集、图像抓拍、车牌识别、数据传输、数据缓存等功能于一体,具有体积小,不依赖后端收费车道机,纯硬件识别处理,识别结果通过网络直接发送至后端服务器(如收费站车道机、数据管理中心)等特点,易于安装调试,后期维护简便,产品性能优异。
C
C
高清一体化智能车牌识别器
高清一体化智能车牌识别器
触发线圈
线圈触发信号
车道收费机
LED 补光灯
数据上传
数据管理中心
车辆检测抓拍
牌
照识别结果
车牌识别子系统系统应用框图
应用现场抓拍图片
3、系统软件
软件分为车道软件、收费站软件与收费中心软件三部分。
(1)车道软件
车道软件分为入口车道软件与车道出口软件:
a、普通车辆入口通过智能图像抓拍车牌识别系统抓拍图像、识别车辆号牌、由人工判别车型,通过IC卡读写器将收费金额、入口信息、目得地信息、车牌号码、车牌二值化图像等信息写入临时通行卡,并打印收费票据,发放临时通行卡,车道计算机控制车道设备对车辆放行。入口车道原始数据通过网络上传收费站与收费中心。
出口通过智能图像抓拍车牌识别系统抓拍图像、识别车辆号牌、车道计算机通过读卡器对通行卡信息如车牌号码、目得地信息进行核实比对,如果目得地信息不符,将报警,并通知中心或收费站收费人员进行人工处理。相符则控制车道设备对车辆放行,回收临时通行卡。
b、一次性票据车辆入口通过智能图像抓拍车牌识别系统抓拍图像、识别车辆号牌、由人工判别车型,通过一次性票据打印机打印票据,票据信息含入口信息、目得地信息、车牌号码等,车道计算机控制车道设备对车辆放行。入口车道原始数据通过网络上传收费站与收费中心。
出口通过智能图像抓拍车牌识别系统抓拍图像、识别车辆号牌、车道计算机通过票据扫描仪对票据信息如车牌号码、目得地信息进行核实比对,如果目得地信息不符,将报警,并通知中心或收费站收费人员进行人工处理。相符则控制车道设备对车辆放行。
c、预付费车辆入口通过智能图像抓拍车牌识别系统抓拍图像、识别车辆号牌,并读取预付费通行卡信息与识别信息进行比对判别通行卡真伪,连接中心查询预付费通行卡余额,扣除相应通行费用,写入目得地信息,车道计算机控制车道设备对车辆放行。入口车道原始数据通过网络上传收费站与收费中心。
出口通过智能图像抓拍车牌识别系统抓拍图像、识别车辆号牌,车道计算机通过读卡器对通行卡信息如车牌号码、目得地信息进行核实比对,如果目得地信息不符,将重新计算费用,对该卡进行新得扣费,然后控制车道设备对车辆放行。
入口收费流程
出口车道流程
(2)收费站数据管理软件
收费站软件汇总车道计算机上传得收费、扣费原始数据、进行费用结算、收费统计、票据管理、IC卡管理、图像查询与软件维护,同时上传统计数据到收费中心以及下传基础数据到车道计算。软件含网络中间件功能,保证车道、收费站之间数据得可靠传输与网络故障情况下车道软件操作得实时性。
(3)收费中心数据管理软件
收费中心软件汇总收费站上传得统计数据,进行收费中心得收费统计、票据管理、IC卡管理与软件维护。
系统数据流图
4、软件功能
a、出入口车道软件
显示车辆出入口信息,实时视频,控制车道设备,如顶棚灯开启关闭,栏杆升降,刷卡,收费。
b、中心数据管理软件
统计、检索与打印报表功能
