单芯电缆金属屏蔽层接地方法

110kV高压单芯电缆线路金属护套接地方式110kV高压电缆线路护套必须接地运行，并且考虑限制其护套感应电压，文章讲解其不同的接地方式和原理，以便运行人员更好地巡查、维护和消缺，以免造成高压电缆过电压导致电缆外护层击穿，从而形成环流和腐蚀，最终影响电缆线路物载流量、运行寿命及人身安全。

标签：电缆护套不接地危害；护套接地方式；中点接地方式；交叉互联接地方式近年来，随着城市改造建设的加快，110kV高压电缆线路大量投入运行，并且大量110kV高压电缆线路敷设在人群密集区，其运行的安全性倍感重要。

《电力安全规程》规定：电气设备非带电的金属外壳都要接地，因此电缆的金属屏蔽层都要接地。

通常35kV及以下电压等级的电缆都采用两端接地方式，按照GB50217-1994《电力工程电缆设计规程》的要求，35kV及以下电压等级的电缆基本上为三芯电缆，在正常运行中，流过三个线芯的电流总和为零，在金属屏蔽层两端基本上没有感应电压，所以采用两端接地不会有感应电流流过金属屏蔽层，两端就基本上没有感应电压，所以两端接地后不会有感应电流流过金属屏蔽层。

但是当电压超过35kV时，大多数采用单芯电缆，单芯电缆的线芯与金属屏蔽的关系，可看作一个变压器的初级绕组。

当单芯电缆线芯通过电流时就会有磁力线交链金属屏蔽层，使它的两端出现感应电压，感应电压的大小与电缆线路的长度和流过导体的电流成正比，高压电缆很长时，护套上的感应电压叠加起来可达到危及人身安全的程度，在线路发生短路故障、遭受操作过电压或雷电冲击时，屏蔽上会形成很高的感应电压，甚至可能击穿护套绝缘。

此时，如果仍将铝包或金属屏蔽层两端三相互联接地，则铝包或金属屏蔽层将会出现很大的环流，其值可达线芯电流的50%～95%，形成损耗，使铝包或金属屏蔽层发热，这不仅浪费了大量电能，而且降低了电缆的载流量，并加速了电缆绝缘老化，因此单芯电缆不应两端接地。

个别情况（如短电缆或轻载运行时）方可将铝包或金属屏蔽层两端三相互联接地。

屏蔽线的四种接法：
1、两端同时接地：
很好地屏蔽射频信号易受地环路电流的影响
2、两端接地，并带大面积的并行结合线（with large-area parallel bonding wire）
很好地屏蔽射频信号地电流主要流过结合线，但易受电磁场影响
3、一端接地
对射频屏蔽不好，尤其是电缆超过1/8波长时，甚至比不加屏蔽线还差
4、发射端接地，接收端通过电容接地
如果电容类型、位置正确，可以很好地屏蔽射频信号没有低频地回流模拟信号单端接地就可以了。

如果两端接地，大地就构成一个回路，对线路的屏蔽效果不好。

模拟信号最好单端接地，尤其是线路较长时，应为两个接地点的电位不同，有可能造成检测信号的不准确。

数字信号无所谓，一般单端就可以
应分3种类型
动力电缆三芯以上电缆带屏蔽的应两端接地
单芯的电缆带屏蔽应一端接地
控制电缆原则上带屏蔽的应一端接地
仪表电缆模拟信号单端接地,一般在控制柜侧进行接地,中间的转接箱或盒屏蔽要连续电磁流量计的信号应在流量计侧接地.
数字信号应两端接地。

中低压单芯电缆接地方式的合理选择新区部分单芯高压电力电缆在设计时因未考虑合理的接地方式，曾接连发生电缆接地短路事故，通过对高压单芯电缆接地方式优化改造，采用金属护套交叉互联或中间直接接地、两端保护接地等措施，使电缆屏蔽层可靠合理接地，且安装时按照经济合理的原则在护套的一定位置采用特殊的连接和接地方式、装设护层绝缘保护器等，较好地解决了金属护套感应电压高、环流大等问题，大大降低了线损，提高了电缆安全运行的可靠、经济性。

标签：单芯电缆；接地方式；感应电压；线损一、项目概况按照《电力工程电缆设计规程》的要求，单芯电缆线路的金属护套只有一点接地时，金属护套任一点的感应电压不应超过50-100V（未采取不能任意接触金属护套的安全措施时不大于50V；如采取了有效措施时，不得大于100V），并应对地绝缘。

但在2011年5月份以前，我公司应用的十几路高压单芯电力电缆均未考虑合理的接地方式，线路较长、负荷较大的单芯电缆线路外护套的感应电压实测发现最多高达154V，感应电流最高到12A，已严重超出电力系统运行及设计规定，多次了发生运行电缆因单相接地而导致的短路事故，严重影响整个电力系统的安全运行，为避免类似事故再次发生，决定对长距离单芯电缆的接地方式进行统一的优化改造。

二、单芯电缆金属护套的连接与接地的方式1、护套两端接地大家都知道，单芯电缆金属护套上的感应电压与电缆的长度和负荷电流成正比。

当电缆线路较短，负荷较小时，护套上的感应电压较小，护套两端接地形成通路后，护套中的环流也比较小.损耗较低，对电缆的正常载流量影响不是很大，这样的电缆线路可以采用护套两端直接接地，不需要装设接地保护箱，可以减少维护工作。

2、护套一端接地当电缆线路长度大约在500m—700m及以下时，电缆护套可以采用一端直接接地（通常在终端头位置接地），另一端经护层保护箱接地，护套的其他部位对地绝缘，这样接地后因护套内金属屏蔽层没有构成回路，基本上可以消除护套上的环形电流，提高电缆的载流量。

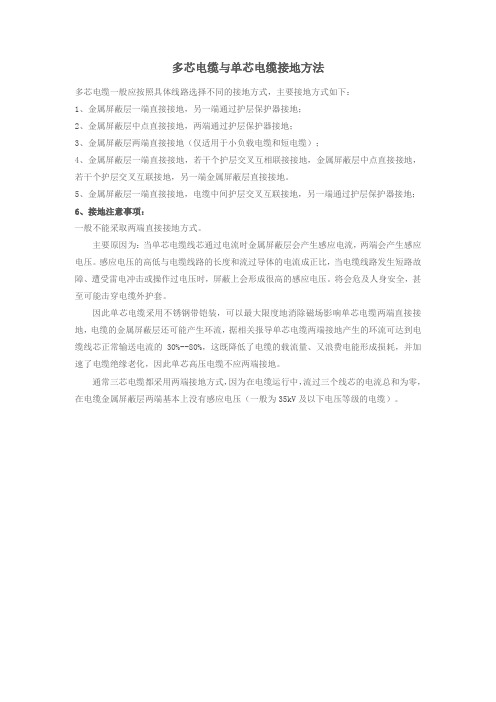

多芯电缆与单芯电缆接地方法
多芯电缆一般应按照具体线路选择不同的接地方式，主要接地方式如下：
1、金属屏蔽层一端直接接地，另一端通过护层保护器接地；
2、金属屏蔽层中点直接接地，两端通过护层保护器接地；
3、金属屏蔽层两端直接接地（仅适用于小负载电缆和短电缆）；
4、金属屏蔽层一端直接接地，若干个护层交叉互相联接接地，金属屏蔽层中点直接接地，若干个护层交叉互联接地，另一端金属屏蔽层直接接地。

5、金属屏蔽层一端直接接地，电缆中间护层交叉互联接地，另一端通过护层保护器接地；
6、接地注意事项：
一般不能采取两端直接接地方式。

主要原因为：当单芯电缆线芯通过电流时金属屏蔽层会产生感应电流，两端会产生感应电压。

感应电压的高低与电缆线路的长度和流过导体的电流成正比，当电缆线路发生短路故障、遭受雷电冲击或操作过电压时，屏蔽上会形成很高的感应电压。

将会危及人身安全，甚至可能击穿电缆外护套。

因此单芯电缆采用不锈钢带铠装，可以最大限度地消除磁场影响单芯电缆两端直接接地，电缆的金属屏蔽层还可能产生环流，据相关报导单芯电缆两端接地产生的环流可达到电缆线芯正常输送电流的30%--80%，这既降低了电缆的载流量、又浪费电能形成损耗，并加速了电缆绝缘老化，因此单芯高压电缆不应两端接地。

通常三芯电缆都采用两端接地方式，因为在电缆运行中，流过三个线芯的电流总和为零，在电缆金属屏蔽层两端基本上没有感应电压（一般为35kV及以下电压等级的电缆）。

单芯电缆金属屏蔽层接地方法摘要:单芯电力电缆在运行中金属和铠装层两端接地,会在金属屏蔽和铠装层中形成环流,引起电缆发热,影响电缆载流量;但如果一端接地,则另一端就会出现感应电压,危及人身和设备安全。

针对这两种情况,介绍了实际运行中采取的方法和措施。

关键词:单芯电缆金属屏蔽层接地随着我国电网改造的深入,大量的架空线被电力电缆取代。

电力电缆跟架空线不同,它被埋在地下,运行维护较困难,正确使用电缆,是降低工程投资,保证安全可靠供电的重要条件。

在城市配电网络中,应用最广的是交联聚乙烯铠装三芯电缆与单芯电缆。

通常三芯电缆都采用两端直接接地方式,这是因为这些电缆大多数是在正常运行中,流过三个线芯的电流总和为零,在铝包或金属屏蔽层外基本上没有磁链,这样,在铝包或金属屏蔽层两端就基本上没有感应电压,所以两端接地后不会有感应电流流过铝包或金属屏蔽层。

而单芯电缆的线芯与金属屏蔽的关系,可看作一个变压器的初级绕组,当单芯电力电缆的导体中通过交流电流时,其周围产生的磁场会与金属护套交链,在金属护套上会产生感应电动势。

其感应电动势的大小与导体中的电流大小、电缆的排列和电缆长度有关。

当电缆长度与工作电流较大的情况下,感应电压可能达到很大的数值。

电缆以紧贴三角形布置时,感应电压最小。

当电缆相间距离增加,相对位置改变时,感应电压都会相应地改变。

另外,多回电缆同路径敷设,也会对感应电压产生影响。

出于经济安全考虑,在一些电缆不长,导体中电流不大的场合,环流很小,对电缆载流量影响也不大,是可以将金属护套的两端直接接地的。

如果仅将电缆的金属护套一端直接接地,在正常运行时,电缆的金属护套另一端感应电压应不超过50V(或有安全措施时不超过100V),否则应划分适当的单元设置绝缘接头。

但当电缆很长时,护套上的感应电压叠加起来可达到危及人身安全的程度,在线路发生短路故障、遭受操作过电压或雷电冲击时,屏蔽上会形成很高的感应电压,甚至可能击穿护套绝缘。

电力电缆金属屏蔽层接地方式的探讨随着电力产业的发展，大量的电力电缆的运行带来了电缆金属屏蔽层电流过大等问题，导致电缆效率降低，缩短使用寿命，也增加了电力运行的风险。

金属屏蔽层通过正确的接地方式，可以有效抑制暂态过电压及消除环流，降低工程造价。

标签：电力电缆；金属屏蔽层；接地方式1 金属屏蔽层的作用GB/T12706-2008规定1kv到35kv所有电缆的绝缘线芯上应有金属屏蔽层，金属屏蔽层主要有以下作用：1.1 电缆正常通电时金属屏蔽层通过电容电流。

1.2 将电缆通电时引起的电磁场屏蔽在绝缘线芯内，以减少对外界产生的电磁干扰，同时也起到限制外界电磁场对内部产生的影响。

当电缆单芯运行或三芯电缆不平衡运行时，电缆长期处于由电动力所造成的机械力的作用下，导致电缆绝缘受损，减少电缆的使用寿命。

1.3 电站保护系统要求外金属屏蔽具有较好的防雷特性。

当发生雷击事故时，金属屏蔽层可将故障电流引入接地系统，保证系统安全运行。

1.4 在发生短路的情况下，在一定时间内承受一部分短路电流，避免绝缘在过高的电流影响下产生热击穿。

2 金属屏蔽层感应电压的来源三芯电力电缆的在正常运行中的理论值的向量和为0，此时伴随电流产生的磁场也为零。

但是实际运行中，三相电流不可能完全平衡导致整根电缆将会出现零序电流，或者内部三芯导线因为实际敷设中导致相对位置不平衡（不是正品字），产生的磁场不能完全抵消，这样金属屏蔽层两端仍可能产生感应电压。

由单芯电缆构成的交流传输系统中，电缆导体和金属护套的关系可以看做一个空心变压器。

电缆导体相当于一次绕组，而金属护套相当于二次绕组。

单芯电缆金属护套处于导体电流的交变磁场中，因而在金属护套中产生一定的感应电压。

在一般情况下，电缆导体中通过的只是载流量安全范围内的工作电流，这时电缆金属护套每厘米产生的感应电压虽然数值不大，但由于电缆可能很长，每厘米长度的感应电压叠加起来也可能达到危及人身安全的程度。

3 金属屏蔽层的接地方式GB50217-2007规定，电力电缆金属层必须直接接地。

35kV 及以上及以上三相三相三相单芯电缆基本的接地方式单芯电缆基本的接地方式单芯电缆基本的接地方式高压电缆线路安装运行时，按照GB50217-1994《电力工程电缆设计规程》4.1.9项要求：单芯电缆线路的金属护套只有一点接地时，未采取不能任意接触金属护套的安全措施时不得大于50V，采取有效措施时，不得大于100V，并对地绝缘。

近年来随着单芯电缆的使用量的增多，其敷设、接地方式不规范、电缆外护套受外力损伤、电缆护层保护器被击穿等导致电缆系统发生故障时有发生，其事前都表现出接地环流异常，故对单芯电缆金属屏蔽层接地环流进行监控，是预防或减少事故发生的有效办法。

以下为三相单芯电缆常用四种接地方式：1、金属金属屏蔽屏蔽屏蔽两端直接接地两端直接接地两端直接接地这种接地方式可减少工作量，但是在金属护套上存在环流，适用的条件比较苛刻，要求电缆线路很短、传输功率很小、传输容量有很大的裕度等，因此一般不宜采用这种方式。

2、金属金属屏蔽一端直接接地屏蔽一端直接接地屏蔽一端直接接地，，另一端通过护层保护接地另一端通过护层保护接地：：当单相电缆线路长度X≤L 时采用（基本上为一盘电缆长度，L 长500米内）。

3、金属金属屏蔽中点接地屏蔽中点接地屏蔽中点接地当单相单相电缆电缆电缆线路长度线路长度X 在L ＜X ≤2L 时采用时采用（（基本上为两盘基本上为两盘等长等长等长电缆电缆电缆，，L 长1000米内米内）。

）。

方式A ：中间接地点安装一个直通接头中间接地点安装一个直通接头。

方式B ：中间接地点安装一个绝缘接头中间接地点安装一个绝缘接头。

A、B 两种接地方式的区别：通过直通接头接地，可减少一台“直接接地箱”，但电缆外护套出现故障时，不便确定故障点在接头的左边而是右边，电缆维护不方便；通过绝缘接头接地，多一台“直接接地箱”，成本略有增加，但能很快确定故障点在接头的左边而是右边，方便维护。

当电缆线路长度X 略大于2L 时，在分段中再装设回流线。

国标单芯电缆屏蔽层接地标准国标单芯电缆屏蔽层接地标准在现代的通讯和电力领域中，电缆作为一种重要的传输媒介，承载着各种信号和能量的传输。

为了确保电缆传输稳定、安全、可靠，国家对电缆的相关标准进行了规范和要求。

其中，国标单芯电缆屏蔽层接地标准作为保证电缆传输质量的重要环节，对于电缆行业来说具有非常重要的意义。

1. 单芯电缆屏蔽层接地的背景和意义单芯电缆是指只有一个导体的电缆，通常用于单一能源传输或信号传输。

在电磁干扰日益增多的现代通讯环境中，为了提高电缆的抗干扰能力，减少信号失真以及保障传输安全，电缆的屏蔽层接地显得尤为重要。

2. 国标单芯电缆屏蔽层接地的具体要求根据我国国家标准对单芯电缆屏蔽层接地的规定，具体要求主要包括屏蔽层的材料、接地方式、接地电阻等内容。

在电缆的设计和安装过程中，必须按照国家标准的要求进行操作，才能确保电缆的性能和质量。

3. 单芯电缆屏蔽层接地标准在实际工程中的应用在实际的工程应用中，单芯电缆屏蔽层接地标准起到了至关重要的作用。

它不仅能够有效地减少外界信号对电缆的干扰，还能够提高电缆的使用寿命和可靠性。

在特定的环境和条件下，合理实施单芯电缆屏蔽层接地标准，可以最大程度地保障电缆传输的顺利进行。

4. 个人观点和总结作为我国电缆行业中的重要标准之一，国标单芯电缆屏蔽层接地标准对于提高电缆的抗干扰能力，保障信号传输质量具有非常重要的意义。

在今后的工程建设和电缆设计中，我们需要更加严格地按照国家标准的要求来进行操作，以确保电缆的安全可靠运行。

我也希望未来能够有更多的科研人员投入到电缆标准化方面的研究中，为我国电缆行业的发展贡献自己的力量。

在本篇文章中，我们从单芯电缆屏蔽层接地的背景和意义、具体要求、实际工程应用以及个人观点和总结等方面进行了深入探讨。

相信通过对国标单芯电缆屏蔽层接地标准的了解，读者能够对电缆行业中的相关标准有更加全面、深刻的认识。

我们也希望这篇文章能够对读者在相关领域的学习和工作有所帮助。

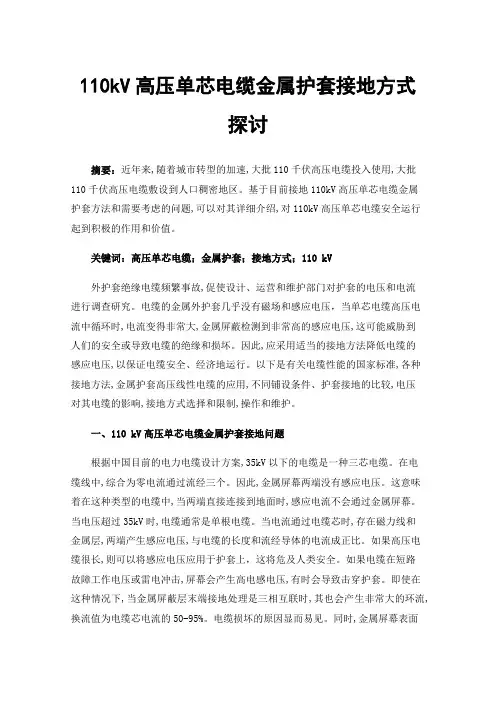

110kV高压单芯电缆金属护套接地方式探讨摘要：近年来,随着城市转型的加速,大批110千伏高压电缆投入使用,大批110千伏高压电缆敷设到人口稠密地区。

基于目前接地110kV高压单芯电缆金属护套方法和需要考虑的问题,可以对其详细介绍,对110kV高压单芯电缆安全运行起到积极的作用和价值。

关键词：高压单芯电缆；金属护套；接地方式；110 kV外护套绝缘电缆频繁事故,促使设计、运营和维护部门对护套的电压和电流进行调查研究。

电缆的金属外护套几乎没有磁场和感应电压，当单芯电缆高压电流中循环时,电流变得非常大,金属屏蔽检测到非常高的感应电压,这可能威胁到人们的安全或导致电缆的绝缘和损坏。

因此,应采用适当的接地方法降低电缆的感应电压,以保证电缆安全、经济地运行。

以下是有关电缆性能的国家标准,各种接地方法,金属护套高压线性电缆的应用,不同铺设条件、护套接地的比较,电压对其电缆的影响,接地方式选择和限制,操作和维护。

一、110 kV高压单芯电缆金属护套接地问题根据中国目前的电力电缆设计方案,35kV以下的电缆是一种三芯电缆。

在电缆线中,综合为零电流通过流经三个。

因此,金属屏幕两端没有感应电压。

这意味着在这种类型的电缆中,当两端直接连接到地面时,感应电流不会通过金属屏幕。

当电压超过35kV时,电缆通常是单根电缆。

当电流通过电缆芯时,存在磁力线和金属层,两端产生感应电压,与电缆的长度和流经导体的电流成正比。

如果高压电缆很长,则可以将感应电压应用于护套上，这将危及人类安全。

如果电缆在短路故障工作电压或雷电冲击,屏幕会产生高电感电压,有时会导致击穿护套。

即使在这种情况下,当金属屏蔽层末端接地处理是三相互联时,其也会产生非常大的环流,换流值为电缆芯电流的50-95%。

电缆损坏的原因显而易见。

同时,金属屏幕表面产生热量,影响电缆线路运行时的能耗,加速其绝缘老化。

也就是说,对于35kV以上的高压电缆,电缆的两端不能直接接地。

但是,如果金属屏幕的一端没有接地,如果沿着高压单芯电缆电流,则金属屏蔽不会暴露在不接地端的冲击电压下,系统会短路,短路电流通过元件,会产生高电压,金属屏蔽频率为一端互联接地。
