poc 业务介绍

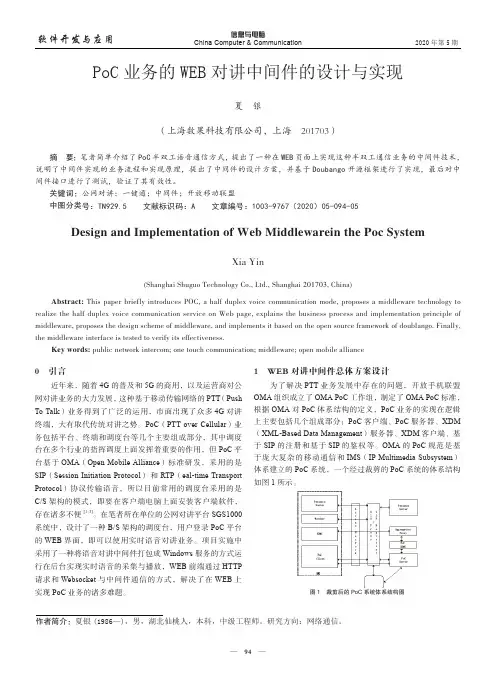

PoC 业务的WEB 对讲中间件的设计与实现夏　银（上海数果科技有限公司，上海　201703）摘　要：笔者简单介绍了PoC 半双工语音通信方式，提出了一种在WEB 页面上实现这种半双工通信业务的中间件技术，说明了中间件实现的业务流程和实现原理，提出了中间件的设计方案，并基于Doubango 开源框架进行了实现，最后对中间件接口进行了测试，验证了其有效性。

关键词：公网对讲；一键通；中间件；开放移动联盟中图分类号：TN929.5 文献标识码：A 文章编号：1003-9767（2020）05-094-05Design and Implementation of Web Middlewarein the Poc SystemXia Yin(Shanghai Shuguo Technology Co., Ltd., Shanghai 201703, China)Abstract: This paper briefly introduces POC, a half duplex voice communication mode, proposes a middleware technology torealize the half duplex voice communication service on Web page, explains the business process and implementation principle of middleware, proposes the design scheme of middleware, and implements it based on the open source framework of doublango. Finally, the middleware interface is tested to verify its effectiveness.Key words: public network intercom; one touch communication; middleware; open mobile alliance作者简介：夏银(1986—)，男，湖北仙桃人，本科，中级工程师。

ＰＴＴ／ＰＯＣ技术综述＊徐 童１，２ 廖建新１，２ （１　东信北邮信息技术有限公司 北京　１０００８３） （２　北京邮电大学程控交换技术与通信网国家重点实验室 北京　１００８７６）摘 要 本文介绍了ＰＴＴ（Ｐｕｓｈ　Ｔｏ　Ｔａｌｋ）／ＰＯＣ（ＰＴＴ　Ｏｖｅｒ　Ｃｅｌｌｕｌａｒ）业务的技术定位，标准和规范，对当前 ＰＴＴ／ＰＯＣ业务的核心技术进行了分析，包括体系结构，信令协议以及服务器和终端的实现方式。

最后， 介绍了当前ＰＴＴ／ＰＯＣ尚待解决的技术问题。

关键词 ＰＴＴ ＰＯＣ ＯＭＡ ＳＩＰ ＰＳ ＩＭＳ１ 引言随着３Ｇ网络建设的临近，移动运营商对于新业务的需求也日益迫切。

现有的ＧＳＭ／ＧＰＲＳ和ｃｄｍａ　１ｘ网络的运营经验已证明：　２Ｇ／２．５Ｇ的移动网络已经能够满足用户对于窄带业务的需求。

而３Ｇ网络要想吸引用户，就必须提供能够充分利用３Ｇ网络带宽的优势，有足够吸引力的宽带业务。

在这种情况下，ＰＴＴ（Ｐｕｓｈ　ＴｏＴａｌｋ）业务自然引起了业界的广泛关注。

ＰＴＴ业务又称一键通，是一种实现了Ｗａｌｋｉｅ－Ｔａｌｋｉｅ功能的移动话音业务。

北美运营商Ｎｅｘｔｅｌ的经验证明：ＰＴＴ业务可以有效地提高ＡＲＰＵ，降低用户转网率（ｃｕｓｔｏｍｅｒ　ｃｈｕｒｎ），同时对传统话音业务的业务量几乎没有影响。

这种特点使得ＰＴＴ成为令运营商欢迎的业务，也因此成为近年来业界共同关注的技术热点。

２ ＰＴＴ／ＰＯＣ的技术定位从技术上说，ＰＴＴ业务是一种应用于一对一通信和群组通信的半双工的移动通信业务。

　ＰＴＴ业务的用户体验类似对讲机，呼叫方无需拨号，只要按下终端上的ＰＴＴ键就进入了呼叫状态，可以立即发起对预定义个人或群组的呼叫；ＰＴＴ键弹起后就进入了接收状态，来话无需振铃即可自动播放。

　ＰＴＴ业务同一时刻只允许一个人处于呼叫状态，系统通过判断各ＰＴＴ用户按下ＰＴＴ键的先后顺序以及预定义的优先级来决定呼叫权的分配。

ＰＴＴ业务的概念起源于集群通信系统，在模拟集群通信系统和数字集群通信系统（如ｉＤＥＮ和ＴＥＴＲＡ）上都能够提供ＰＴＴ业务。

PoC 是什么？n PoC(Push-to-Talk over Cellular), 是定义在公众蜂窝网络上的PTT 业务。

相关的标准工作主要由厂家联盟标准、OMA 、3GPPs 展开。

PoC 的基本特征n采用半双工方式进行语音通信，类似于对讲机的风格n即按即说，快速通话n一对一呼叫（私密呼叫）n一对多呼叫（群组呼叫）n一对多对一n快速个人通知n PoC 业务需要与其他数据能力紧密联系，如：数据消息能力、组用户的建立和管理、Presence 和Availability 功能n接听方式n自动接听n手动接听n手动接听取代模式PoC 版本演进－PoC1.0 n基于IMS R6n定义了Push to talk ，主要媒体形式是话音n即时个人通知n组广播n Mediａc odecn TBCPn业务设置n Presence 状态n组管理n多种业务引擎之间的互相调用PoC 版本演进－PoC2.0n保证了后向兼容n增加了新的媒体：IM、图片、vedion增强了PoC 会话控制功能，比如预占优先、媒体流的独立控制、话语权的无缝切换等n话语优先级n支持PoC 语音箱n支持多播n与其它系统的互操作n QoS 增强3GPPs 的PoC 规范n3GPP 中，把PoC 业务作为IMS 的一种业务应用来定义，PoC业务和IMS 之间严格遵循ISC 接口的定义。

（参见TR.23.979）n3GPP2 中没有制定PoC业务规范n3GPPs 主要工作还是制定IMS 相关的规范，以及Presence 的规范PoC 会话应用的主要协议n在控制平面采用SIP 信令n SIP 消息负责发起会话邀请和响应，最重要的是负责会话路由、安全、QoS 保障、各种媒体资源的定购、发布和通知等n在媒体承载平面采用RTP/RTCP/TBCPn会话的媒体流基于RTP 流，但是由于PoC 发言一般都是“只言片语”，并非是连续的媒体流，所以称之为“Talk Burst”n对RTP 流的控制采用RTCP ，在会话的过程中客户端和服务器之间会发送RTP 流的质量报告（RR和SR）n最重要的是，在对PoC 业务流的控制中，应用了一种RTCP 的特殊应用（APP），称之为Talk Burstcontrol protocal（TBCP）PoC 通信方式（1）n1-to-1 通信n半双工呼叫，被叫可以自动接听或者手动的拒绝呼入请求。

POC 业务介绍（一）业务简介POC(PTT OVER CELLULAR)业务是承载在GPRS网络下的半双工群组通信方式，其与传统的集群通信非常类似，也是一种“即按即说”的模式，用户只需按动手机上的一个按键就可以与某个人或某个通话群组进行通话，特别是其群组呼叫能力，实现了一呼百应，非常适合集团客户进行群组调度通信，从而提高组织管理效率。

（二）业务功能1、用户范围管理功能：POC系统能够对用户进行权限管理，只有开通了POC业务的用户才能够接入系统。

系统同样可以对用户的通信范围进行控制，既可以限制在一定范围内(如同一个集团客户内部)，也可以放开至全部POC用户。

2、用户接入鉴权管理：系统既可以通过手机号码来进行鉴权，也可以通过用户名和密码鉴权。

当然也可以采取上述两种方式的融合。

3、点对点通信功能：用户可以选择单个联系人对象，发起一对一的半双工通信4、群组通信功能：用户可以选择一个群组发起群组通信，用户获得发言权后，则群组内其他成员将都可以听到该用户的发言。

5、用户通信控制能力：用户可以对其通信模式进行一定管理，包括设置手动接听及自动接听模式、设置呼叫阻止状态（ISB）、设置振铃阻止状态(IAB)等。

6、联系人及群组管理：用户可以在终端上管理自己的联系人及群组，包括增删改。

群组可以分为预设群组、临时群组以及聊天群组等类型，其中预设群组可以由用户自己管理，也可以是系统管理员来管理。

7、用户权限及通信顺序控制：系统可以对群组中用户的权限划分为高、低两类，高权限用户可以优先于低权限用户获得发言权，并且可以抢夺低权限用户的发言权，即强插机制。

8、用户状态显示（PRESENCE）功能：用户可以设置自己所处的状态，包括在线、离线、免打扰状态。

他用户可以在终端上查询其联系人以及群组成员目前的状态。

9、多会话处理能力：系统具有多会话处理能力，使用户能同时处于多个会话当中，即能同时与多个群组通信。

（三）适用范围1、POC业务的目标用户群适用于有调度通信需求的行业客户以及大型赛事/活动的组织管理：2、行业客户：外勤人员高度分散，但又频繁的调度通信需求，诸如交通物流、金融、保安、行政管理等。
