专题11“活结”和“死结”、“动杆”和“定杆”模型重难讲练1.“活结”和“死结”问题(1)活结：当绳绕过光滑的滑轮或挂钩时，由于滑轮或挂钩对绳无约束，因此绳上的力是相等的，即滑轮只改变力的方向不改变力的大小，例如图乙中，两段绳中的拉力大小都等于重物的重力.(2)死结：若结点不是滑轮，是固定点时，称为“死结”结点，则两侧绳上的弹力不一定相等.“死结”一般是由绳子打结而形成的，“死结”两侧的绳子因打结而变成两根独立的绳子。

死结的特点：a.绳子的结点不可随绳移动b.“死结”两侧的绳子因打结而变成两根独立的绳子，因此由“死结”分开的两端绳子上的弹力不一定相等 2.“动杆”和“定杆”问题(1)动杆：若轻杆用光滑的转轴或铰链连接，当杆处于平衡时杆所受到的弹力方向一定沿着杆，否则会引起杆的转动.如图甲所示，若C 为转轴，则轻杆在缓慢转动中，弹力方向始终沿杆的方向.(2)定杆：若轻杆被固定不发生转动，则杆所受到的弹力方向不一定沿杆的方向.如图乙所示.【典例1】(2016·全国卷Ⅲ·17)如图所示，两个轻环a 和b 套在位于竖直面内的一段固定圆弧上；一细线穿过两轻环，其两端各系一质量为m 的小球.在a 和b 之间的细线上悬挂一小物块.平衡时，a 、b 间的距离恰好等于圆弧的半径.不计所有摩擦.小物块的质量为( )A.m2B.32m C.m D.2m【答案】 C【解析】如图所示，【典例2】如图所示，一轻绳的两端分别固定在不等高的A、B两点，现用另一轻绳将一物体系于O点，设轻绳AO、BO相互垂直，α>β，且两绳中的拉力分别为F A、F B，物体受到的重力为G，下列表述正确的是( )A．F A一定大于G B．F A一定大于F BC．F A一定小于F B D．F A与F B大小之和一定等于G【答案】 B【解析】分析O点受力如图所示，由平衡条件可知，F A与F B的合力与G等大反向，因F A⊥F B，故F A、F B均小于G；因α>β，故F A>F B，B正确，A、C错误；由三角形两边之和大于第三边可知，|F A|＋|F B|＞G，D错误．【典例3】如图甲所示，轻绳AD跨过固定的水平横梁BC右端的定滑轮挂住一个质量M1的物体，∠ACB＝30°；图乙中轻杆HG一端用铰链固定在竖直墙上，另一端G通过细绳EG拉住，EG与水平方向也成30°，轻杆的G点用细绳GF拉住一个质量M2的物体，求：(1)轻绳AC段的张力F T AC与细绳EG的张力F T EG之比；(2)轻杆BC对C端的支持力；(3)轻杆HG对G端的支持力．【答案】(1)M12M2(2)M1g方向和水平方向成30°指向右上方(3)3M2g方向水平向右【解析】题图甲和乙中的两个物体M1、M2都处于平衡状态，根据平衡的条件，首先判断与物体相连的细绳，其拉力大小等于物体的重力；分别取C点和G点为研究对象，进行受力分析如图甲和乙所示，根据平衡规律一一求解．【跟踪训练】1. 如图所示，将一细绳的两端固定于两竖直墙的Ａ、Ｂ两点，通过一个光滑的挂钩将某重物挂在绳上，下面给出的四幅图中有可能使物体处于平衡状态的是（）【答案】C2．如图所示，当重物静止时，节点O受三段绳的拉力，其中AO沿水平方向，关于三段绳中承受拉力的情况，下列说法中正确的是A ． AO 承受的拉力最大B ． BO 承受的拉力最大C ． CO 承受的拉力最大D ． 三段绳承受的拉力一样大 【答案】B【解析】以结点O 为研究对象，分析受力情况，受力分析如图：由平衡条件得： 1tan T G θ=， 2cos GT θ=，故T1小于T2，G 小于T2；所以BO 承受的拉力最大；故B 正确。

专题11“活结”和“死结”、“动杆”和“定杆”模型重难讲练1.“活结”和“死结”问题(1)活结：当绳绕过光滑的滑轮或挂钩时，由于滑轮或挂钩对绳无约束，因此绳上的力是相等的，即滑轮只改变力的方向不改变力的大小，例如图乙中，两段绳中的拉力大小都等于重物的重力.(2)死结：若结点不是滑轮，是固定点时，称为“死结”结点，则两侧绳上的弹力不一定相等.“死结”一般是由绳子打结而形成的，“死结”两侧的绳子因打结而变成两根独立的绳子。

死结的特点：a.绳子的结点不可随绳移动b.“死结”两侧的绳子因打结而变成两根独立的绳子，因此由“死结”分开的两端绳子上的弹力不一定相等2.“动杆”和“定杆”问题(1)动杆：若轻杆用光滑的转轴或铰链连接，当杆处于平衡时杆所受到的弹力方向一定沿着杆，否则会引起杆的转动.如图甲所示，若C为转轴，则轻杆在缓慢转动中，弹力方向始终沿杆的方向.(2)定杆：若轻杆被固定不发生转动，则杆所受到的弹力方向不一定沿杆的方向.如图乙所示.【典例1】(2016·全国卷Ⅲ·17)如图所示，两个轻环a和b套在位于竖直面内的一段固定圆弧上；一细线穿过两轻环，其两端各系一质量为m的小球.在a和b之间的细线上悬挂一小物块.平衡时，a、b间的距离恰好等于圆弧的半径.不计所有摩擦.小物块的质量为( )A.m2B.32mC.mD.2m【答案】 C【解析】如图所示，【典例2】如图所示，一轻绳的两端分别固定在不等高的A、B两点，现用另一轻绳将一物体系于O点，设轻绳AO、BO相互垂直，α>β，且两绳中的拉力分别为F A、F B，物体受到的重力为G，下列表述正确的是( )A．F A一定大于G B．F A一定大于F BC．F A一定小于F B D．F A与F B大小之和一定等于G【答案】 B【解析】分析O点受力如图所示，由平衡条件可知，F A与F B的合力与G等大反向，因F A⊥F B，故F A、F B 均小于G；因α>β，故F A>F B，B正确，A、C错误；由三角形两边之和大于第三边可知，|F A|＋|F B|＞G，D 错误．【典例3】如图甲所示，轻绳AD跨过固定的水平横梁BC右端的定滑轮挂住一个质量M1的物体，∠ACB ＝30°；图乙中轻杆HG一端用铰链固定在竖直墙上，另一端G通过细绳EG拉住，EG与水平方向也成30°，轻杆的G点用细绳GF拉住一个质量M2的物体，求：(1)轻绳AC段的张力F T AC与细绳EG的张力F T EG之比；(2)轻杆BC对C端的支持力；(3)轻杆HG对G端的支持力．【答案】(1)M12M2(2)M1g方向和水平方向成30°指向右上方(3)3M2g方向水平向右【解析】题图甲和乙中的两个物体M1、M2都处于平衡状态，根据平衡的条件，首先判断与物体相连的细绳，其拉力大小等于物体的重力；分别取C点和G点为研究对象，进行受力分析如图甲和乙所示，根据平衡规律一一求解．【跟踪训练】1. 如图所示，将一细绳的两端固定于两竖直墙的Ａ、Ｂ两点，通过一个光滑的挂钩将某重物挂在绳上，下面给出的四幅图中有可能使物体处于平衡状态的是（）【答案】C2．如图所示，当重物静止时，节点O 受三段绳的拉力，其中AO 沿水平方向，关于三段绳中承受拉力的情况，下列说法中正确的是A ． AO 承受的拉力最大B ． BO 承受的拉力最大C ． CO 承受的拉力最大D ． 三段绳承受的拉力一样大 【答案】B【解析】以结点O 为研究对象，分析受力情况，受力分析如图：由平衡条件得： 1tan T G θ=， 2cos GT θ=，故T1小于T2，G 小于T2；所以BO 承受的拉力最大；故B 正确。

绳的活结与死结模型、动杆和定杆模型特训目标特训内容目标1绳子类的“死结”问题(1T -4T )目标2绳子类的“活结”问题(5T -8T )目标3有关滑轮组的“活结”问题(9T -12T )目标4定杆和动杆问题(13T -16T )【特训典例】一、绳子类的“死结”问题1如图所示，质量为m =2.4kg 的物体用细线悬挂处于静止状态。

细线AO 与天花板之间的夹角为53°，细线BO 水平，若三根细线能承受最大拉力均为100N ，重力加速度g 取10m/s 2，不计所有细线的重力，sin37°=0.6，cos37°=0.8。

下列说法正确的是()A.细线BO 上的拉力大小30NB.细线AO 上的拉力大小18NC.要使三根细线均不断裂，则细线下端所能悬挂重物的最大质量为8kgD.若保持O 点位置不动，沿顺时针方向缓慢转动B 端，则OB 绳上拉力的最小值为19.2N 【答案】C【详解】AB ．以结点O 为研究对象，受到重力、OB 细线的拉力和OA 细线的拉力，如图所示根据平衡条件结合图中几何关系可得细线BO 上的拉力大小为F BO =mg tan37°=18N 同理，可解得细线AO 上的拉力大小F AO =mgcos37°=30N 故AB 错误；C ．若三根细线能承受的最大拉力均为100N ，根据图中力的大小关系可得，只要OA 不拉断，其它两根细线都不会拉断，故有m max g =F max cos37°解得m max =F max cos37°g =100×0.810kg =8kg ，故C 正确；D ．当OB 与OA 垂直时，OB 细线的拉力最小，根据几何关系结合平衡条件可得F min =mg sin37°=2.4×10×0.6N =14.4N 故D 错误。

故选C 。

2如图所示，两个质量均为m 的小球a 和b 套在竖直固定的光滑圆环上，圆环半径为R ，一不可伸长的细线两端各系在一个小球上，细线长为23R 。

重难讲练1.“活结”和“死结”问题(1)活结：当绳绕过光滑的滑轮或挂钩时，由于滑轮或挂钩对绳无约束，因此绳上的力是相等的，即滑轮只改变力的方向不改变力的大小，例如图乙中，两段绳中的拉力大小都等于重物的重力.(2)死结：若结点不是滑轮，是固定点时，称为“死结”结点，则两侧绳上的弹力不一定相等.“死结”一般是由绳子打结而形成的，“死结”两侧的绳子因打结而变成两根独立的绳子。

死结的特点：a.绳子的结点不可随绳移动b.“死结”两侧的绳子因打结而变成两根独立的绳子，因此由“死结”分开的两端绳子上的弹力不一定相等2.“动杆”和“定杆”问题(1)动杆：若轻杆用光滑的转轴或铰链连接，当杆处于平衡时杆所受到的弹力方向一定沿着杆，否则会引起杆的转动.如图甲所示，若C为转轴，则轻杆在缓慢转动中，弹力方向始终沿杆的方向.(2)定杆：若轻杆被固定不发生转动，则杆所受到的弹力方向不一定沿杆的方向.如图乙所示.【典例1】(2016·全国卷Ⅲ·17)如图所示，两个轻环a和b套在位于竖直面内的一段固定圆弧上；一细线穿过两轻环，其两端各系一质量为m 的小球.在a 和b 之间的细线上悬挂一小物块.平衡时，a 、b 间的距离恰好等于圆弧的半径.不计所有摩擦.小物块的质量为( )A.m 2B.32m C.mD.2m【☆答案☆】 C 【解析】 如图所示，【典例2】 如图所示，一轻绳的两端分别固定在不等高的A 、B 两点，现用另一轻绳将一物体系于O 点，设轻绳AO 、BO 相互垂直，α>β，且两绳中的拉力分别为F A 、F B ，物体受到的重力为G ，下列表述正确的是( )A．F A一定大于G B．F A一定大于F BC．F A一定小于F B D．F A与F B大小之和一定等于G【☆答案☆】 B【解析】分析O点受力如图所示，由平衡条件可知，F A与F B的合力与G等大反向，因F A⊥F B，故F A、F B均小于G；因α>β，故F A>F B，B正确，A、C错误；由三角形两边之和大于第三边可知，|F A|＋|F B|＞G，D错误．【典例3】如图甲所示，轻绳AD跨过固定的水平横梁BC右端的定滑轮挂住一个质量M1的物体，∠ACB＝30°；图乙中轻杆HG一端用铰链固定在竖直墙上，另一端G通过细绳EG拉住，EG与水平方向也成30°，轻杆的G点用细绳GF拉住一个质量M2的物体，求：(1)轻绳AC段的张力F T AC与细绳EG的张力F T EG之比；(2)轻杆BC对C端的支持力；(3)轻杆HG对G端的支持力．【☆答案☆】(1)M12M2(2)M1g方向和水平方向成30°指向右上方(3)3M2g方向水平向右【解析】题图甲和乙中的两个物体M1、M2都处于平衡状态，根据平衡的条件，首先判断与物体相连的细绳，其拉力大小等于物体的重力；分别取C点和G点为研究对象，进行受力分析如图甲和乙所示，根据平衡规律一一求解．【跟踪训练】1. 如图所示，将一细绳的两端固定于两竖直墙的Ａ、Ｂ两点，通过一个光滑的挂钩将某重物挂在绳上，下面给出的四幅图中有可能使物体处于平衡状态的是（ ）【☆答案☆】C2．如图所示，当重物静止时，节点O 受三段绳的拉力，其中AO 沿水平方向，关于三段绳中承受拉力的情况，下列说法中正确的是A ． AO 承受的拉力最大B ． BO 承受的拉力最大C ． CO 承受的拉力最大D ． 三段绳承受的拉力一样大 【☆答案☆】B【解析】以结点O 为研究对象，分析受力情况，受力分析如图：由平衡条件得： 1tan T G θ=，2cos GT θ=，故T1小于T2，G 小于T2；所以BO 承受的拉力最大；故B 正确。

“绳上的‘死结’和‘活结’模型”“活动杆”与“固定杆”一、“活结”与“死结”绳是物体间连接的一种方式，当多个物体用绳连接的时候，其间必然有“结”的出现，根据“结”的形式不同，可以分为“活结”和“死结”两种.1. “活结”“活结”可理解为把绳子分成两段，且可以沿绳子移动的结点．“活结”一般是由绳跨过滑轮或者绳上挂一光滑挂钩而形成的．绳子虽然因“活结”而弯曲，但实际上是同根绳，所以由“活结”分开的两段绳子上弹力的大小一定相等，两段绳子合力的方向一定沿这两段绳子夹角的平分线．2. “死结”“死结”可理解为把绳子分成两段，且不可沿绳子移动的结点。

“死结”一般是由绳子打结而形成的，“死结”两侧的绳子因打结而变成两根独立的绳子。

死结的特点：1.绳子的结点不可随绳移动2.“死结”两侧的绳子因打结而变成两根独立的绳子，因此由“死结”分开的两端绳子上的弹力不一定相等【典例1】如图所示，将一细绳的两端固定于两竖直墙的Ａ、Ｂ两点，通过一个光滑的挂钩将某重物挂在绳上，下面给出的四幅图中有可能使物体处于平衡状态的是（）【答案】C【解析】由于重物是通过一个光滑的挂钩挂在绳上，绳子张力处处相等，而两边绳子的合力大小等于物体的重力，方向竖直向上，由对称性可知两边绳子与竖直方向的夹角相等，所以C正确。

【典例2】如图所示，一轻绳的两端分别固定在不等高的A、B两点，现用另一轻绳将一物体系于O点，设轻绳AO、BO相互垂直，α>β，且两绳中的拉力分别为F A、F B，物体受到的重力为G，下列表述正确的是( )A．F A一定大于GB．F A一定大于F BC．F A一定小于F BD．F A与F B大小之和一定等于G【答案】B【典例3】如图所示，在水平天花板的A点处固定一根轻杆a，杆与天花板保持垂直．杆的下端有一个轻滑轮O.另一根细线上端固定在该天花板的B点处，细线跨过滑轮O，下端系一个重为G的物体，BO段细线与天花板的夹角为θ＝30°.系统保持静止，不计一切摩擦．下列说法中正确的是( )GA．细线BO对天花板的拉力大小是2GB．a杆对滑轮的作用力大小是2C．a杆和细线对滑轮的合力大小是GD．a杆对滑轮的作用力大小是G【答案】D二、“活动杆”与“固定杆”轻杆是物体间连接的另一种方式，根据轻杆与墙壁连接方式的不同，可以分为“活动杆”与“固定杆”.所谓“活动杆”，就是用铰链将轻杆与墙壁连接，其特点是杆上的弹力方向一定沿着杆的方向；而“固定杆”就是将轻杆固定在墙壁上（不能转动），此时轻杆上的弹力方向不一定沿着杆的方向。

“活结”和“死结”、“动杆”和“定杆”模型重难讲练1.“活结”和“死结”问题(1)活结：当绳绕过光滑的滑轮或挂钩时，由于滑轮或挂钩对绳无约束，因此绳上的力是相等的，即滑轮只改变力的方向不改变力的大小，例如图乙中，两段绳中的拉力大小都等于重物的重力.(2)死结：若结点不是滑轮，是固定点时，称为“死结”结点，则两侧绳上的弹力不一定相等.“死结”一般是由绳子打结而形成的，“死结”两侧的绳子因打结而变成两根独立的绳子。

死结的特点：a.绳子的结点不可随绳移动b.“死结”两侧的绳子因打结而变成两根独立的绳子，因此由“死结”分开的两端绳子上的弹力不一定相等2.“动杆”和“定杆”问题(1)动杆：若轻杆用光滑的转轴或铰链连接，当杆处于平衡时杆所受到的弹力方向一定沿着杆，否则会引起杆的转动.如图甲所示，若C为转轴，则轻杆在缓慢转动中，弹力方向始终沿杆的方向.(2)定杆：若轻杆被固定不发生转动，则杆所受到的弹力方向不一定沿杆的方向.如图乙所示.【例1】(2016·全国卷Ⅲ·17)如图所示，两个轻环a和b套在位于竖直面内的一段固定圆弧上；一细线穿过两轻环，其两端各系一质量为m的小球.在a和b之间的细线上悬挂一小物块.平衡时，a、b间的距离恰好等于圆弧的半径.不计所有摩擦.小物块的质量为( )A.m2B.√32mC.mD.2m【答案】C【解析】如图所示,圆弧的圆心为0，悬挂小物块的点为c，由于ab=R，则△aOb为等边三角形，同一条细线上的拉力相等, F T=mg,，合力沿Oc方向，则Oc为角平分线，由几何关系知，∠acb=120°，故线的拉力的合力与物块的重力大小相等，即每条线上的拉力F T= G=mg,，所以小物块质量为m，故C对.【例2】如图甲所示，轻绳AD跨过固定的水平横梁BC右端的定滑轮挂住一个质量M₁的物体，∠ACB=30°；图乙中轻杆HG一端用铰链固定在竖直墙上，另一端G通过细绳EG 拉住，EG与水平方向也成30°，轻杆的G点用细绳GF拉住一个质量M₂的物体，求：(1)轻绳AC段的张力F TAC与细绳EG的张力F TEG;之比;(2)轻杆BC对C端的支持力；(3)轻杆HG对G端的支持力.【答案】(1)M12M2(2)M1g方向和水平方向成30°指向右上方(3)√3M2g方向水平向右【解析】题图甲和乙中的两个物体M₁、M₂都处于平衡状态，根据平衡的条件，首先判断与物体相连的细绳，其拉力大小等于物体的重力；分别取C点和G点为研究对象，进行受力分析如图甲和乙所示，根据平衡规律一一求解.(1)图甲中轻绳AD跨过定滑轮拉住质量为M₁的物体，物体处于平衡状态，轻绳AC段的拉力F24c=F TCD=M1g图乙中由.F TEG sin30∘=M2g,得F TEG=2M2g.所以F14CF126=M12M2(2)图甲中，三个力之间的夹角都为120°，根据平衡规律有F AC=F DAC=Mg,方向和水平方向成30°，指向右上方.(3)图乙中，根据平衡方程有F TEG sin30∘=Mg,F TBG cos30∘=F XG,所以F NG=M2gcot30∘=√3M2g,方向水平向右.专项训练1.如图所示，当重物静止时，节点O受三段绳的拉力，其中AO沿水平方向，关于三段绳中承受拉力的情况，下列说法中正确的是A.AO承受的拉力最大B.BO承受的拉力最大C.CO承受的拉力最大D.三段绳承受的拉力一样大【答案】B【解析】以结点O为研究对象，分析受力情况，受力分析如图：由平衡条件得：T₁=Gtanθ,T2=Gcosθ,故T1小于T2，G小于T2；所以BO承受的拉力最大；故B正确。

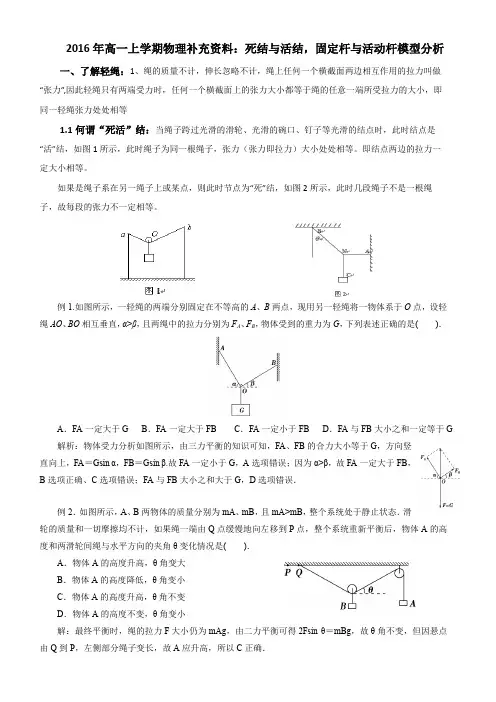

2016年高一上学期物理补充资料：死结与活结，固定杆与活动杆模型分析一、了解轻绳：1、绳的质量不计，伸长忽略不计，绳上任何一个横截面两边相互作用的拉力叫做“张力”,因此轻绳只有两端受力时，任何一个横截面上的张力大小都等于绳的任意一端所受拉力的大小，即同一轻绳张力处处相等1.1何谓“死活”结：当绳子跨过光滑的滑轮、光滑的碗口、钉子等光滑的结点时，此时结点是“活”结，如图1所示，此时绳子为同一根绳子，张力（张力即拉力）大小处处相等。

即结点两边的拉力一定大小相等。

如果是绳子系在另一绳子上或某点，则此时节点为“死”结，如图2所示，此时几段绳子不是一根绳子，故每段的张力不一定相等。

例1.如图所示，一轻绳的两端分别固定在不等高的A、B两点，现用另一轻绳将一物体系于O点，设轻绳AO、BO相互垂直，α>β，且两绳中的拉力分别为F A、F B，物体受到的重力为G，下列表述正确的是()．A．FA一定大于GB．FA一定大于FBC．FA一定小于FBD．FA与FB大小之和一定等于G解析：物体受力分析如图所示，由三力平衡的知识可知，FA、FB的合力大小等于G，方向竖直向上，FA＝Gsin α，FB＝Gsin β.故FA一定小于G，A选项错误；因为α>β，故FA一定大于FB，B选项正确、C选项错误；FA与FB大小之和大于G，D选项错误．例2．如图所示，A、B两物体的质量分别为mA、mB，且mA>mB，整个系统处于静止状态．滑轮的质量和一切摩擦均不计，如果绳一端由Q点缓慢地向左移到P点，整个系统重新平衡后，物体A的高度和两滑轮间绳与水平方向的夹角θ变化情况是()．A．物体A的高度升高，θ角变大B．物体A的高度降低，θ角变小C．物体A的高度升高，θ角不变D．物体A的高度不变，θ角变小解：最终平衡时，绳的拉力F大小仍为mAg，由二力平衡可得2Fsin θ＝mBg，故θ角不变，但因悬点由Q到P，左侧部分绳子变长，故A应升高，所以C正确．二、何谓固定杆与活动杆：“固定杆”就是将轻杆固定在墙壁上（不能转动），此时轻杆上的弹力方向不一定沿着杆的方向，能对其末端物体提供不一定沿杆的作用力。

高一物理：平衡重难点问题（1）班级__________ 座号_____ 姓名__________ 分数__________一、知识清单1．“死结”与“活结”模型(1)活结模型：跨过滑轮、光滑杆、光滑钉子的细绳为同一根细绳，其两端张力大小相等．(2)死结模型：如几个绳端有“结点”，即几段绳子系在一起，谓之“死结”，那么这几段绳子的张力不一定相等．2．“死杆”与“活杆”模型(1)“死杆”：即轻质固定杆，它的弹力方向不一定沿杆的方向，作用力的方向需要结合平衡方程或牛顿第二定律求得．(2)“活杆”：即一端有铰链相连的杆属于活动杆，轻质活动杆中的弹力方向一定沿杆的方向．3．绳杆组合问题4．活结移动问题5．定滑轮和动滑轮组合问题6． 轻环穿杆问题7． 自锁问题二、例题精讲8． (2011·海南)如图所示，墙上有两个钉子a 和b ，它们的连线与水平方向的夹角为45°，两者的高度差为l .一条不可伸长的轻质细绳一端固定于a 点，另一端跨过光滑钉子b 悬挂一质量为m 1的重物．在绳子距a 端l /2的c 点有一固定绳圈．若绳圈上悬挂质量为m 2的钩码，平衡后绳的ac 段正好水平，则重物和钩码的质量比m 1/m 2为( ) A. 5 B ．2 C.52 D. 29． 如图4为三种形式的吊车的示意图，OA 为可绕O 点转动的杆，重量不计，AB 为缆绳，当它们吊起相同重物时，杆OA 在三图中的受力F a 、F b 、F c 的关系是( ) A ．F a >F c ＝F b B ．F a ＝F b >F cC ．F a >F b >F cD ．F a ＝F b ＝F c 10．（2013•天心区校级模拟）如图，长为5m 的细绳的两端系于竖立在地面上相距为4m 的两杆的顶端A 、B ．绳上挂一个光滑的轻质挂钩，其下连着一个重为12N 的物体，平衡时，绳中的拉力为（ ） A ．10N B ．12N C ．16N D ．20N11．(多选)[2017·天津卷] 如图所示，轻质不可伸长的晾衣绳两端分别固定在竖直杆M 、N 上的a 、b 两点， 悬挂衣服的衣架挂钩是光滑的，挂于绳上处于静止状态．如果只人为改变一个条件， 当衣架静止时，下列说法正确的是（ ）A ．绳的右端上移到b ′，绳子拉力不变B ．将杆N 向右移一些，绳子拉力变大C ．绳的两端高度差越小，绳子拉力越小D ．若换挂质量更大的衣服，则衣架悬挂点右移12．如图7所示，A 、B 两物体的质量分别为m A 、m B ，且m A >m B ，整个系统处于静止状态．滑轮的质量和一切摩擦均不计，如果绳一端由Q 点缓慢地向左移到P 点，整个系统重新平衡后，物体A 的高度和两滑轮间绳与水平方向的夹角θ变化情况是( ) A ．物体A 的高度升高，θ角变大B ．物体A 的高度降低，θ角变小C ．物体A 的高度升高，θ角不变D ．物体A 的高度不变，θ角变小13．如图4，AOB 为水平放置的光滑杆，∠AOB 等于60°，杆上分别套着两个质量都是m 的小环，两环由可伸缩的弹性绳连接，若在绳的中点C 施以沿∠AOB 的角平分线水平向右的拉力F ，缓慢地拉绳，待两环受力达到平衡时，绳对环的拉力T 跟F 的关系是（ ）Ａ．T=F Ｂ．T ＞F Ｃ．T ＜F Ｄ．T=Fsin30°14．在机械设计中常用到下面的力学原理，如图所示，只要使连杆AB 与滑块m 所在平面间的夹角θ大于某个值，那么，无论连杆AB 对滑块施加多大的作用力，都不可能使之滑动，且连杆AB 对滑块施加的作用力越大，滑块就越稳定，工程力学上称为"自锁"现象.设滑块与所在平面间的动摩擦因数为μ，最大静摩擦力等于滑动摩擦力，为使滑块能"自锁"应满足的条件是( ) A.μ≥tanθ B.μ≥cotθ C.μ≥sinθ D.μ≥cosθ三、自我检测15．(2014·海南)如图，一不可伸长的光滑轻绳，其左端固定于O 点，右端跨过位于O ′点的固定光滑轴悬挂一质量为M 的物体；OO ′段水平，长度为L ；绳子上套一可沿绳滑动的轻环．现在轻环上悬挂一钩码，平衡后，物体上升L .则钩码的质量为( ) A.22M B.32M C.2M D.3M16．如图2所示，杆BC 的B 端用铰链固定在竖直墙上，另一端C 为一滑轮．重物G 上系一绳经过滑轮固定于墙上A 点处，杆恰好平衡．若将绳的A 端沿墙缓慢向下移(BC 杆、滑轮、绳的质量及摩擦均不计)，则( )A ．绳的拉力增大，BC 杆受绳的压力增大B ．绳的拉力不变，BC 杆受绳的压力增大 C ．绳的拉力不变，BC 杆受绳的压力减小D ．绳的拉力不变，BC 杆受绳的压力不变17．如图，将一根不能伸长、柔软的轻绳两端分别系于A 、B 两点上，一物体用动滑轮悬挂在绳子上，达到平衡时，两段绳子间的夹角为θ1，绳子张力为F 1；将绳子B 端移至C 点，待整个系统达到平衡时，两段绳子间的夹角为θ2，绳子张力为F 2；将绳子B 端移至D 点，待整个系统达到平衡时，两段绳子间的夹角为θ3，绳子张力为F 3；不计摩擦，则（ ）A ．θ1＝θ2＝θ3B ．θ1＜θ2＜θ3C ．F 1＞F 2＞F 3D ．F 1＝F 2＜F 318．(多选)如图所示，A 物体被绕过小滑轮P 的细线所悬挂，B 物体放在粗糙的水平桌面上；小滑轮P 被一根细线系于天花板上的O 点；O ′是三根线的结点，bO ′水平拉着B 物体，cO ′沿竖直方向拉着弹簧；弹簧、细线、小滑轮的重力和细线与滑轮间的摩擦力均可忽略，整个装置处于静止状态．若悬挂小滑轮的细线OP 上的张力是20 3 N ，取g ＝10 m/s 2，则下列说法中正确的是（ ） A ．弹簧的弹力为10 N B ．A 物体的质量为2 kgC ．桌面对B 物体的摩擦力为10 3 ND ．OP 与竖直方向的夹角为60°19．（2016·全国卷Ⅲ） 如图1-所示，两个轻环a 和b 套在位于竖直面内的一段固定圆弧上：一细线穿过两轻环，其两端各系一质量为m 的小球．在a 和b 之间的细线上悬挂一小物块．平衡时，a 、b 间的距离恰好等于圆弧的半径．不计所有摩擦．小物块的质量为( )A.m 2B.32m C ．m D ．2m20．如图12所示，粗糙斜面P 固定在水平面上，斜面倾角为θ，在斜面上有一个小滑块Q 。

2024年高考物理一轮复习导学练活结与死结绳模型、动杆和定杆模型和受力分析导练目标导练内容目标1活结与死结绳模型目标2动杆和定杆模型目标3受力分析【知识导学与典例导练】一、活结与死结绳模型1．“活结”模型模型结构模型解读模型特点“活结”把绳子分为两段，且可沿绳移动，“活结”一般由绳跨过滑轮或绳上挂一光滑挂钩而形成，绳子因“活结”而弯曲，但实际为同一根绳“活结”绳子上的张力大小处处相等常见模型力学关系和几何关系端点A上下移动挡板MN左右移动①T1=T2=G2sinθ②l1cosθ+l2cosθ=d(l1+l2)cosθ=dcosθ=dl因为d和l都不变，所以根据cosθ=dl可知θ也不变，则T1和T2也不变。

因为MN左右移动时，d变化，而l不变，根据cosθ=dl可知θ将变化，则T1和T2也变。

常见模型力学关系和几何关系端点A左右移动两物体质量比变①角度：θ4=2θ3=2θ2=4θ1②拉力：T=M Q g③2M Q cosθ2=M P 两物体质量比不变，左右移动轻绳端点，角度都不变。

角度变，但让保持原有倍数关系。

1如图所示，一根不可伸长的光滑轻质细绳通过轻滑轮挂一重物，细绳一端系在竖直墙壁的A点，另一端系在倾斜墙壁的B点，现将细绳右端从B点沿倾斜墙壁缓慢向下移动到与A点等高的B′点。

在移动过程中，关于细绳拉力大小变化情况正确的是()A.先变小后变大B.变大C.变小D.不变【答案】B【详解】如下图，设绳子总长度为L ，BD 垂直于AB ′，最开始时AO 与竖直方向的夹角为θ，根据对称性有AO sin θ+BO sin θ=L sin θ=AD绳子右端从B 点移动到B ′点后，滑轮从O 点移动到O ′点，B ′O ′与竖直方向夹角为α，根据对称性有AO ′sin α+BO ′sin α=L sin α=AB ′因为AB ′>AD 所以α>θ则绳子移动后，绳子之间的夹角变大，而两段绳子的拉力大小相同，合力大小始终等于重物的重力大小，根据力的平行四边形定则，两段绳子的拉力大小变大。

七、“动杆”和“定杆”与“活结”和“死结”问题--易错点、易混淆点突破1．“动杆”和“定杆”问题(1)动杆：若轻杆用光滑的转轴或铰链连接，当杆处于平衡时杆所受到的弹力方向一定沿着杆，否则会引起杆的转动．如图甲所示，若C为转轴，则轻杆在缓慢转动中，两绳对BC杆弹力方向：始终沿BC杆的方向．(2)定杆：若轻杆被固定不发生转动，图乙中，轻杆是插入墙中的，则杆所受到的弹力方向不一定沿杆的方向，即C Bm对轻杆A B的作用力就不一定沿BA方向。

2．“活结”和“死结”问题(1)“死结”可理解为把绳子分成两段，且不可以沿绳子移动的结点。

“死结”两侧的绳因“结”而变成了两根独立的绳，因此由“死结”分开的两段绳子上的弹力不一定相等。

(2)“活结”可理解为把绳子分成两段，且可以沿绳子移动的结点。

“活结”一般由绳跨过滑轮或者绳上挂一光滑挂钩而形成。

绳子虽然因“活结”而弯曲，但实际上“活结”两侧的绳子是同一根绳，所以由“活结”分开的两段绳子上弹力的大小一定相等，两段绳子合力的方向一定沿这两段绳子夹角的角平分线。

1．(2020·天津市南开中学月考)如图为两种形式的吊车的示意图，OA为可绕O点转动的轻杆，重量不计，AB为缆绳，当它们吊起相同重物时，杆OA在图(a)、(b)中的受力分别为F a、F b，则下列关系正确的是()A．F a＝F b B．F a>F bC．F a<F b D．大小不确定答案：A解析：对题图中的A点受力分析，则由图(a)可得F a＝F a′＝2mg cos 30°＝3mg，由图(b)可得tan30°＝mgF b′，则F b＝F b′＝3mg，故F a＝F b，A正确．2.(多选)如图所示，质量均可忽略的轻绳与轻杆，A端用铰链固定，滑轮在A点正上方(滑轮大小及摩擦均可不计)，B端吊一重物．现将绳的一端拴在杆的B端，用拉力F将B端缓慢上拉，在AB杆达到竖直前()图11A．绳子拉力不变B．绳子拉力减小C．AB杆受力增大D．AB杆受力不变答案：BD解析：以B点为研究对象，受力分析如图所示，B点受重物的拉力F T1(等于重物的重力G)、轻杆的支持力F N和绳子的拉力F T2由平衡条件得，F N和F T2的合力与F T1大小相等、方向相反，根据三角形相似可得：F N AB ＝F T2BO ＝F T1AO 又F ＝F T2，F T1＝G 解得：F N ＝AB AO ·G ，F ＝BO AO·G∠BAO 缓慢变小时，AB 、AO 保持不变，BO 变小，则F N 保持不变，F 变小，故选项B 、D 正确．3．如图所示，两个轻环a 和b 套在位于竖直面内的一段固定圆弧上；一细线穿过两轻环，其两端各系一质量为m 的小球．在a 和b 之间的细线上悬挂一小物块．平衡时，a 、b 间的距离恰好等于圆弧的半径．不计所有摩擦．小物块的质量为( )A ．m 2B ．32m C ．m D ．2m答案：C解析：如图所示，圆弧的圆心为O ，悬挂小物块的点为c ，由于ab ＝R ，则△aOb 为等边三角形，同一条细线上的拉力相等，F T ＝mg ，合力沿Oc 方向，则Oc 为角平分线，由几何关系知，∠acb ＝120°，故细线的拉力的合力与物块的重力大小相等，则每条细线上的拉力F T ＝G ＝m ′g ，所以小物块质量为m ′＝m ，故C 对．4.如图甲所示 , 细绳AD 跨过固定的水平轻杆BC 右端的光滑定滑轮挂住一个质量为M 1的物体， ∠ACB ＝30°； 图乙中轻杆HG 一端用铰链固定在竖直墙上，另一端G 通过细绳EG 拉住，EG 与水平方向也成30°角，轻杆的G 点用细绳GF 拉住一个质量为M 2的物体，重力加速度为g ，求：(1)细绳AC 段的张力F T AC 与细绳EG 的张力F T EG 之比； (2)轻杆BC 对C 端的支持力； (3)轻杆HG 对G 端的支持力．解析：(1)图甲中细绳AD 跨过定滑轮拉住质量为M 1的物体，物体处于平衡状态， 细绳AC 段的拉力F T AC ＝F T CD ＝M 1g ，图乙中由F T EG sin 30°＝M 2g ，得F T EG ＝2M 2g ， 所以F T AC F TEG ＝M 12M 2.(2)图甲中，三个力之间的夹角都为120°，根据平衡条件有F N C ＝F T AC ＝M 1g ，方向与水平方向成30°角指向右上方．(3)图乙中，根据平衡条件有 F T E G sin 30°＝M 2g ， F T E G cos 30°＝F N G ，所以F N G ＝M 2g tan 30°＝3M 2g ，方向水平向右．答案：(1)M 12M 2(2)M 1g ，与水平方向成30°角指向右上方 (3) 3M 2g ，方向水平向右【题后反思】 (1)轻绳中的“活结”两侧实际是同一根轻绳，“死结”两侧是两根不同的轻绳． (2)轻杆模型中，杆顶端所受的各力中，除杆的弹力外，如果其他力的合力沿着杆的方向，则杆的弹力也必然沿着杆，如果其他力的合力不沿着杆，则杆的弹力也不会沿着杆．。

模型04 静力学部分（2）-冲刺36模型模型+典例+方法+练习目录动态平衡 (2)五、动杆死结死杆活结模型 (2)六、挂件模型 (4)斜面模型 (6)轻绳轻杆轻弹簧 (10)一、轻绳 (10)二、弹簧（橡皮筋） (11)三、轻杆 (13)环杆模型 (15)动态平衡五、动杆死结死杆活结模型【模型+方法】1.动杆和定杆问题杆所受到的弹力方向可以沿着杆，也可以不沿杆，因此在分析问题时，要注意是动杆还是定杆。

若轻杆用转动轴或铰链连接，当处于平衡时杆所受到的弹力方向一定沿着杆，否则会引起杆的转动;若轻杆被固定不发生转动，则杆所受到的弹力方向不一定沿杆的方向。

2.“活结”和“死结”问题当绳绕过滑轮或挂钩时，由于滑轮或挂钩对绳无约束，因此绳上各处的力是相等的，即滑轮或挂钩只改变力的方向不改变力的大小;若结点不是滑轮，是称为“死结”的结点，则两侧绳上的弹力不一定相等。

3.物体的平衡问题中，常常遇到“动杆和定杆活结与死结”的问题，我们要明确几个问题：①动杆上的弹力必须沿着杆子的方向，定杆上的弹力可以按需供给；②活结两边的绳子上的张力一定相同，死结两边的绳子上的张力可以不同；③动杆配死结，定杆配活结。

【典例】城市中的路灯、无轨电车的供电线路等，经常用三角形的结构悬挂．如图是这类结构的一种简化模型，硬杆左端可绕通过B点且垂直于纸面的轴无摩擦的转动，右端O点通过钢索挂于A点，钢索和硬杆所受的重力均可忽略．有一质量不变的重物悬挂于O点，现将钢索缓慢变短，并使钢索的悬挂点A缓慢向下移动，以保证硬杆始终处于水平．则在上述变化过程中，下列说法中正确的是( )A．钢索对O点的拉力变大B．硬杆对O点的弹力变小C．钢索和硬杆对O点的作用力的合力变大D．钢索和硬杆对O点的作用力的合力变小【答案】A【解析】以O点为研究对象，分析受力，作出受力分析图，根据平衡条件得：钢索AO对O点的拉力F AO sin θ＝G＝mg，则F AO＝mgsin θ，杆BO对O点的支持力F BO＝Gtan θ＝mgtan θ，将钢索缓慢变短，并使钢索的悬挂点A缓慢向下移动，θ减小，则F AO增大，F BO 增大，故A正确，B错误；BO始终水平，O点始终平衡，钢索和硬杆对O点的作用力的合力与重力平衡，保持不变，故C、D错误．【练习】如图所示，不计重力的轻杆OP能以O点为圆心在竖直平面内自由转动，P端用轻绳PB挂一重物，另用一根轻绳通过光滑定滑轮系住P端.在力F的作用下，当杆OP和竖直方向的夹角α(0＜α＜π)缓慢增大时，力F的大小应( )A.逐渐增大B.恒定不变C.逐渐减小D.先增大后减小六、挂件模型【模型+方法】利用对称性，做反向延长线求解【典例】如图所示，轻质不可伸长的晾衣绳两端分别固定在竖直杆M、N上的a、b两点，悬挂衣服的衣架钩是光滑的，挂于绳上处于静止状态。

2023届高三物理一轮复习重点热点难点专题特训专题09 绳的活结与死结模型、动杆和定杆模型特训目标特训内容目标1 绳子类的“死结”问题（1T—4T）目标2 绳子类的“活结”问题（5T—8T）目标3 有关滑轮组的“活结”问题（9T—12T）目标4定杆和动杆问题（13T—16T）一、绳子类的“死结”问题1．如图所示，将三段轻绳相结于O点，其中OA绳的一端拴在墙上，OB绳的下方悬挂甲物体，OC绳跨过光滑定滑轮悬挂乙物体。

OC绳与竖方向的夹角为α=70°。

OA绳与竖直方向的夹角为β（未知）。

若甲、乙两物体的质量均为m=2kg，重力加速度g取10m/s2，sin55°≈0.82。

根据所学的知识，不需计算，推理出OA绳的拉力约为（）A．16N B．23N C．31N D．41N【答案】B【详解】甲、乙两物体的质量均为m=2kg，则OC绳的拉力与OB绳的拉力均为20N，这两个力的合力与OA绳的拉力大小相等，方向相反。

由几何关系可知OC绳的拉力与OB绳的拉力夹角为110°，而夹角为120°均为20N的两个力的合力大小为20N。

所以OC绳的拉力与OB绳的拉力的合力接近20N。

所以根据所学的知识，不需计算，推理出OA绳的拉力约为B选项的23N。

故选B。

2．如图所示，两个轻环P和Q套在位于竖直面你的一固定“∧”形光滑框架上，框架两边与竖直方向的夹角均为30°，两段伸长可忽略的细绳，一端分别系在P、Q环上，另一端与绳套系在一起，结点为O。

现在绳套上挂一小物块，平衡时细绳OP所受拉力大小为F，拉直时两段细绳长度相等，不计细绳与绳套的重力。

小物块的重力大小为（）A ．2FB ．FC 3D 23【答案】B 【详解】如图所示对P 、Q 小环分析，小环受光滑杆的支持力和绳子的拉力，根据平衡条件，这两个力是一对平衡力，支持力是垂直于杆子向上的，故绳子的拉力也是垂直于杆子的，故两细绳之间的夹角为120︒，由几何关系可知，两根绳子与竖直方向之间的夹角都是903060︒-︒=︒所以绳子OQ 的拉力也是F ，两根绳子的长度相等，对结点O 受力分析如图所示，根据平衡条件可知，由几何关系可知，三个力之间的夹角都是120︒，所以G F =故B 正确，ACD 错误。

绳子死结、活结与固定杆、活动杆一、“活结”与“死结”1. “活结”“活结”一般是由绳跨过滑轮、光滑钉子或者绳上挂一光滑挂钩而形成的，结点可以沿绳子移动。

绳子虽然因“活结”而弯曲，但实际上是同根绳，两段绳子上弹力的大小一定相等，两段绳子合力的方向一定沿这两段绳子夹角的平分线。

2.“死结”“死结”一般是由绳子打结而形成的，结点不可沿绳子移动。

可理解为绳子因打结而变成两根独立的、拉力可不相同的绳子。

1、如图，一个重为G 的吊椅用三根轻绳AO 、BO 固定，绳AO 、BO 相互垂直，α＞β，且两绳中的拉力分别为FA 、FB ，物体受到的重力为G ，则（ ）A ．F A 一定大于GB ．F A 一定大于F BC ．F A 一定小于F BD ．F A 与F B 大小之和一定等于G2、如图所示，A 、B 两物体的质量分别为、，且，整个系统处于静止状态，滑轮的质量和一切摩擦均不计，如果绳一端由Q 点缓慢地向左移到P 点，整个系统重新平衡后，绳的拉力F 和两滑轮间绳、水平方向的夹角θ与物体A 的高度变化情况是( )A ．F 变大，θ角变大，A 升高B ．F 变小，θ角变小，A 升高C ．F 不变，θ角变小，A 降低D ．F 不变，θ角不变，A 升高3、如图，将一根不可伸长、柔软的轻绳左、右两端分别系于A 、B 两点上，一物体用动滑轮悬挂在轻绳上，达到平衡时，两段绳子间的夹角为1θ，绳子张力为1F ；将绳子右端移到C 点，待系统达到平衡时，两段绳子间的夹角为2θ，绳子张力为2F ；将绳子右端再由C 点移到D 点，待系统达到平衡时，两段绳子间的夹角为3θ，绳子张力为3F ，不计摩擦，并且BC 为竖直线，则（ ）A.123θθθ==B.123θθθ=<C.123F F F >>D.123F F F =>二、“活动杆”与“固定杆”1.“活动杆”“活动杆”就是用铰链或者转动轴将轻杆与墙壁连接，其特点是杆上的弹力方向一定沿着杆的方向；2.“固定杆”“固定杆”就是将轻杆固定在墙壁上（不能转动），此时轻杆上的弹力方向不一定沿着杆的方向。
