开关电源一次、二次下电概述

电源的分类知多少？一、两个容易混淆的概念：电源与电源转换器电源（PowerSupply）原始定义：把其他形式的能源转换成电能的装置叫做电源。

按此定义，日常生活中常见的电源有如下一些：风力发电：将风力转化成电能光伏发电：将太阳能转化成电能蓄电池：将化学能转化成电能电源转换器（PowerConverter）：能够将电力能源的形式进行控制、转换的装置。

按转换类型的不同，又可细分如下：1、根据转换的形式分类：AC-AC、AC-DC、DC-DC、DC-AC2、根据转换的方法分类：线性电源、开关电源3、根据调控的效果分类：稳压、恒流、调频、调相以下是一些常见的属于电源转换器的产品：电源转换器示例-电脑电源电源转换器-充电器电源转换器-电源模块由上可知，现在大家日常称呼的电源，其实就是电源转换器。

二、若按转换的次数区分电源，可分成一次电源、二次电源、化学电源，如下：A一次电源：把其他能量转换成电能，如风力，火力，水力发电站等，也就是我们平时称的市电或电网。

一次电源：各种发电站提供电力的电网B二次电源：为满足不同用电设备对电能形式的不同要求，将主电源部分电能转换成另一形式电能的装置。

或在电能传输的过程中，在供电电源与负载之间，对电能进行变换或稳定处理。

如：AC-AC（交流-交流）：稳压器、不断电系统UPS、交流电源供应器、变频电源。

DC-DC（交流-直流）：整流器、直流电源供应器。

DC-AC（直流-交流）：逆变器。

DC-DC（直流-直流）:直流电源供应器。

以下是一些二次电源的示例：工业电源模块逆变器电脑适配器电焊机C化学电源：平时把能量按某种形式储存起来，使用时，再变成电能供给负载，如各种电池。

如下是各种化学电源：干电池、锂电池、积层电池、纽扣电池、铅酸蓄电池。

干基站及重要传输节点基站开关电源二次下电（电池保护）保护功能的应用探讨中国联通哈尔滨分公司网络运行维护部刘振君开关电源是通信系统的“心脏”，为保证通信设备供电的持续可靠，开关电源都配备了电池。

开关电源的二次下电功能可以对电池进行过放电保护。

即当交流电源停电后电池放电，在电池电压低于一次下电电压后，切断耗电量较大的次要负载，以维持重要负载较长的工作时间；在低于二次下电电压后切断所有负载，保护电池防止过放电。

为了提高系统的可靠性，一般要求下电电路具备软硬件双重保护。

硬件保护一般指电池电压在低于39V时必须下电，高于47V时不允许下电，下电电压点一般不可任意设置；软件下电保护电压点一般可以根据电池容量和放电电流进行设置或组合电源系统自行调节。

二次下电发生的前提是维护人员不能及时赶到基站发电（地理条件限制、天气条件限制、蓄电池性能不好，等）。

在停电后发生二次下电时电池虽得到保护，但随之会有通信业务阻断影响网络运行的稳定，尤其是干线及重要传输节点基站发生二次下电时通信业务阻断的数量较多，对网络稳定及各项指标的影响较大，同时带来经济损失。

这就使干线及重要传输节点基站二次下电功能的如何应用是一个值得探讨的问题。

一、如果取消二次下电保护功能：所面临的就是电池存在过放的可能，电池只要出现过放其性能将大大地降低。

二、如果不取消二次下电保护功能：电池得到保护，虽然在基站内蓄电池的投入成本占电源系统成本的1/3，但干线及重要传输节点基站承载的业务阻断所带来的损失是远远大于新购买电池的费用。

上述二点是相互矛盾的，但又很容易让人知道二次下电保护功能是可以取消的。

我公司目前有37个干线及重要传输节点基站，分布在哈尔滨市区和13个郊县，市区的基站多数为租用楼房，存在夜间无法发电的情况，郊县的基站有部分分布在乡镇，由于受地理条件和天气条件的限制，有时雨雪大，有时封路需绕行，完成发电工作难度很大。

这些基站如果出现传输设备下电影响的业务均在20个以上，会出现某个地区或区域无信号现象，不但影响收入也给用户对网络质量感受带来极坏的影响。

通信工程师：通信电源设备使用维护考试题（题库版）1、填空题如果入户线路能承受所发生的电涌电压时，电涌保护器可安装在被保护设备处，而线路的金属保护层或屏蔽层首先在进入机房时做（）。

正确答案：一次等电位连接2、填空题蓄（江南博哥）电池实际放电容量与（）和（）有关。

正确答案：放电电流；环境温度3、问答题简述热力学第一定律。

正确答案：热力学第一定律是能量守恒和转换定律在具有热现象的能量转换中的应用。

热力学第一定律指出：自然界一切物质都具有能量，它能够从一种形式转换为另一种形式，从一个物体传递给另一个物体，在转换与传递过程中能量的数量不变。

4、填空题为保证柴油机的顺利启动所需的最低曲轴转速称为（）转速，一般为250-300r/min。

正确答案：启动5、问答题简单叙述采用集中供电方式的直流供电系统的优缺点。

正确答案：集中供电方式的优点：（l）供电设备与通信设备分开，其干扰不会影响主通信设备，供电容量大，相互干扰小，无需考虑电磁兼容问题；（2）设备集中，便于维护。

集中供电方式的缺点：（l）可靠性差，若出现局部瓶颈故障，则会影响全局；（2）投资费用大，需在楼层底层专门建立电池室和电力室，而且对防酸、通风、面强度都有要求；（3）长距离供电传输成本高，线路压降大，造成巨大的能源损耗，供电动态指标差（4）扩容困难，其按终期负荷设计，至少预计了未来几年的负载要求，初期投资大，而且一旦扩容需要更换设备或者改建机房，将造成很大浪费。

6、填空题机房空调调节的主要参数包括（）、（）。

正确答案：湿度；温度7、单选室内使用的固定机组，如果室温可以常年保证在0℃以上的，可常年使用（）号柴油．A．10B．0C．负10D．负20正确答案：B8、单选空调制冷时，制冷剂流动的顺序为（）。

A．压缩机→蒸发器→冷凝器→膨胀器→压缩机B．压缩机→蒸发器→膨胀器→冷凝器→压缩机C．压缩机→冷凝器→膨胀器→蒸发器→压缩机D．压缩机→冷凝器→蒸发器→膨胀器→压缩机正确答案：C9、单选根据变压器的原理可知，变压器的电压比与线圈匝戮比成正比，当变压器一次电几不变时，其次输出电压与变压器变比之间的关系为（）。

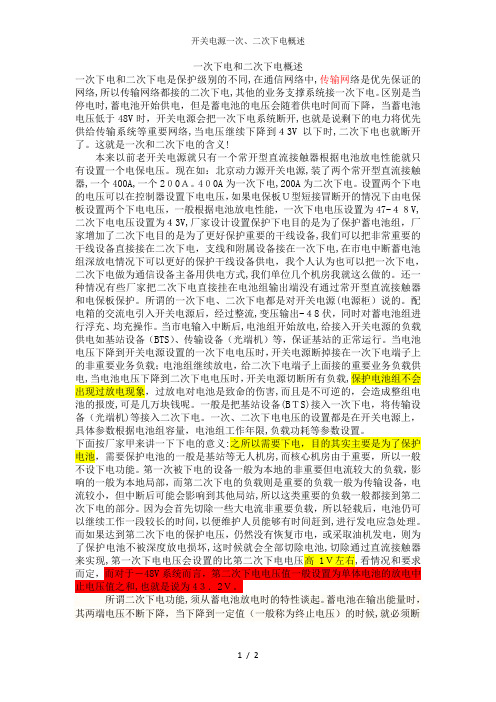

一次下电和二次下电概述一次下电和二次下电是保护级别的不同,在通信网络中,传输网络是优先保证的网络,所以传输网络都接的二次下电,其他的业务支撑系统接一次下电。

区别是当停电时,蓄电池开始供电，但是蓄电池的电压会随着供电时间而下降，当蓄电池电压低于48V时，开关电源会把一次下电系统断开,也就是说剩下的电力将优先供给传输系统等重要网络,当电压继续下降到４3V以下时,二次下电也就断开了。

这就是一次和二次下电的含义!本来以前老开关电源就只有一个常开型直流接触器根据电池放电性能就只有设置一个电保电压。

现在如：北京动力源开关电源,装了两个常开型直流接触器,一个400A,一个2０0Ａ。

4０0A为一次下电,200A为二次下电。

设置两个下电的电压可以在控制器设置下电电压，如果电保板Ｕ型短接冒断开的情况下由电保板设置两个下电电压，一般根据电池放电性能，一次下电电压设置为47-４８V,二次下电电压设置为４3V,厂家设计设置保护下电目的是为了保护蓄电池组，厂家增加了二次下电目的是为了更好保护重要的干线设备,我们可以把非常重要的干线设备直接接在二次下电，支线和附属设备接在一次下电,在市电中断蓄电池组深放电情况下可以更好的保护干线设备供电，我个人认为也可以把一次下电，二次下电做为通信设备主备用供电方式,我们单位几个机房我就这么做的。

还一种情况有些厂家把二次下电直接挂在电池组输出端没有通过常开型直流接触器和电保板保护。

所谓的一次下电、二次下电都是对开关电源(电源柜）说的。

配电箱的交流电引入开关电源后，经过整流,变压输出-４8伏，同时对蓄电池组进行浮充、均充操作。

当市电输入中断后,电池组开始放电,给接入开关电源的负载供电如基站设备（BTS）、传输设备（光端机）等，保证基站的正常运行。

当电池电压下降到开关电源设置的一次下电电压时，开关电源断掉接在一次下电端子上的非重要业务负载；电池组继续放电，给二次下电端子上面接的重要业务负载供电,当电池电压下降到二次下电电压时，开关电源切断所有负载,保护电池组不会出现过放电现象，过放电对电池是致命的伤害,而且是不可逆的，会造成整组电池的报废,可是几万块钱呢。

模块化开关电源一次二次电压值设置以及动环取值匹配电源一次二次电压值位置一次下电电压值设置方法步骤：1/12:打开监控面板，选择“浮充”，按确定按钮。

2/12:选择“设置”，按确定按钮。

3/12:开始输入密码，密码为1234。

按确定按钮开始输入第一位密码，按一次“▲”为0，两次为1，以此类推。

按确定按钮结束当前位跳转下一位，输入完毕后按确定按钮。

4/12:按“▼”换行，找到“配电设置”，按确定按钮。

5/12:选择“配电分路设置”，按确定按钮。

6/12:7/12:开始设置分路，因为负载分路是从分路7开始，也就是一次下电的取值。

将分路设置为7。

初始分路为1，按“▲”增大，设置为7后按确定按钮。

8/12:按“▼”换行，找到“分路用户”，按需设置为移动或电信或联通，设置完毕后按确定按钮。

下电模式选择：电压下电，按“▼”换行，找到下电电压：将电压值调成实际所需的一次电压值。

一次下电设置则完成。

二次下电电压值设置方法步骤：9/12:按“ESC”退回上一层，找到“用户参数设置”，按确定按钮。

10/12:选择“租户名称”，按确定按钮。

11/12:开始设置租户名称，设置为电池分路。

下电模式选择：电压下电，按“▼”换行，找到下电电压。

此时将“下电电压”一栏的数值调整为实际所需的二次下电电压值。

开始设置二次下电电压。

先设置第一位数，按“▲”增大，按“▼”减小，按确定按钮结束当前位跳转下一位。

设置完成后按确定按钮，二次下电电压值设置成功。

动环取值匹配：在模块化电源里面包括系统与空开的协议，都是没有一次下电和二次下电的说法的，那个是老式开关电源的产物，新的电源每个空开都有它的设定的下电值，可以理解N个空开便有N次下电，但是地市的铁塔还没缓过劲来，依然用老开关电源的标准来对现场进行控制，这个时候就需要做动环的人在开关电源的一堆空开中去编排这两个次下电了。

具体做法：把所有的负载分路（7-18）的下电电压值对应成“一次下电”的控制阈值，把所有电池分路（1-6）的下电电压值对应成“一次下电”的控制阈值。

流不大于0.2 G。

（A），通常采用0.1 G。

（A）为宜。

（在容量测试期告警参数设定（）内均为出厂设置值---- 高压告警56〜59V——低压告警44〜50V（44）（二次下电）---- 交流高压221〜330V（290）---- 交流低压110〜219V（154）---- 电池过温20〜50 r （40）基本参数设置——浮充电压（）〜只设定——均充电压（）---- 均充限流（）——均充功能设定——开启/关闭---- 周期均充自动/手动——自动均充周期1〜12个月，据电池厂家要求，无要求者建议设为天）---- 均充时间1〜24小时（10h）——均充开始时间电池首次均充开始时间——电池容量设定——电池容量300〜1000AH （据实际设置）---- 电池组数2备用发3 (90一次下电及二次下电情况一次下电的意义：之所以需要下电，目的其实主要是为了保护电池，需要保护电池的一般是基站等无人机房，而核心机房由于重要，所以一般不设下电功能。

第一次被下电的设备一般为本地的非重要但电流较大的负载，影响的一般为本地局部，而第二次下电的负载则是重要的负载一般为传输设备，电流较小，但中断后可能会影响到其他局站，所以这类重要的负载一般都接到第二次下电的部分。

因为会首先切除一些大电流非重要负载，所以轻载后，电池仍可以继续工作一段较长的时间，以便维护人员能够有时间赶到，进行发电应急处理。

而如果达到第二次下电的保护电压，仍然没有恢复市电，或采取油机发电，则为了保护电池不被深度放电损坏，这时候就会全部切除电池，切除通过直流接触器来实现，第一次下电电压会设置为46V左右，看情况和要求而定，而对于-48V系统而言，第二次下电电压值一般设置为单体电池的放电中止电压值之和，也就是说为。

（44）。

1.什么是一次下电、二次下电？河南联通要求设置参数分别是多少？一次下电即基站BTS主设备等大功率设备断电断站，蓄电池剩余电量继续保护传输光端机不中断，河南联通普遍设在46.5V。

二次下电即基站传输光端机下电，也是蓄电池保护电压。

河南联通普遍设在44.4V。

2.简述空调室外机冲洗前的工作流程。

在开始清洗空调之前，要开启空调15分钟，以便空调开始制冷，使空调蒸发器产生冷凝水。

然后关闭空调机，并切断电源，以保证清洗操作绝对安全。

3.简述空调室外机冲洗后的工作流程。

（1）清洗完毕后重新安装滤尘网，并盖上空调机外壳，再用软布蘸上温水轻轻擦拭空调机面板，不要太用力，以免损坏面板上的涂层。

（2）开启空调，并把风量及制冷量调到最大，保持开启空调10至20分钟，让污水从排水管排出。

为避免出风口吹出一些泡沫及脏物，可用一块毛巾盖住出风口。

4.简述发电过程中市电来电后，停油机步骤。

（1）当市电来电时首先关闭基站负载和总开关，再关闭油机，关闭油机时应先关闭发电机交流输出空开，继而逆时针转动发电机点火钥匙（旋钮），以star-on-off顺序关闭发电机，用电笔检测一下市电。

确定后拆除电缆，将油机接口转换开关打到市电供电状态，用万用表检测基站总开关输入端电压是否正常，正常后打上总开关然后开启空调。

（2）用万用表检测电池电压，然后将充电电压设置为与电池电压相符，或浮充电压高出1V 左右（减小压降），逐步的将充电电压调为正常值即可，最后启动均充，将限流设置为正常值，进行对电池充电。

（3）检查基站各设备运行情况是否正常，上报BSC并查看是否有外告，确定无告警，发短信离开，将发电机撤离现场。

回发电结束短信。

5.铅酸蓄电池在使用中鼓胀变形，原因有哪些？（1）长时间高压充电（2）长时间过充电（3）环境温度高（4）充电压设置不正确6.铅酸蓄电池在使用中容量不足的原因有哪些？（1）长期搁置使用时未及时充电（2）充电电压设置不正确（3）电池内部微短路（4）连接件松动7.发电机组运行过程中，作为现场维护人员需要观察和记录事项有哪些？（1）发电机组运行状态是否正常，有无异常振动、异常声音（2）发电机组有无三漏现象，漏油、漏水、漏气等（3）发电机组电压是否正常，电流是否过载（4）发电机组输出线路接触有无松动，有无火花8.部分单体电池在充电、放电过程中温度过高的主要原因有哪些？散热不良，过充，极板硫酸化，充电电流过大，内部局部短路。

大家好：下面内容是一次下电和二次下电的解释，你们好好学习下，对于以后勘测及绘制电源图纸有极大帮助。

一次下电和二次下电是保护级别的不同。

在通信网络中，传输网络是优先保证的网络，所以传输网络都接的二次下电，其他的业务支撑系统接一次下电。

区别是当停电时，蓄电池开始供电，但是蓄电池的电压会随着供电时间下降，当蓄电池电压低于48V时，开关电源会把一次下电系统断开，也就是说剩下的电力将优先供给传输系统等重要网络，当电压继续下降到43V以下时，二次下电也就断开了。

这就是一次和二次下电的含义！所谓基站直流供电系统的一次下电和二次下电设置主要是按照电池放电电压来区分的，考虑到基站市电停电蓄电池组供电时，无线设备和传输设备的重要性有所差异（传输相比无线更重要），为保证传输设备的长时间供电，就将直流输出分成两个部分（即一次下电和二次下电），当蓄电池正常放电时，一次下电和二次下电分路均维持工作状态，而随着电池容量越来越小，放电电压越来越低时（如一次下电电压设置为45.12V左右），此时电源系统自动关闭一次下电分路，蓄电池只供给二次下电分路设备供电（即部分重要传输、监控等）。

自己总结的，和大家分享：1.一次下电是主设备供电，二次下电是传输设备供电，二次下电是为了保证传输链路2.一次下电主要给次重要负载供电，二次下电用于重要负载（如传输）供电，分一次二次下电的作用就是为了保证在停电的情况下，电池可以在接近没电的时候断开一次下电负载，而把全部电能提供给二次下电，保证传输正常运行3.所谓二次下电功能，须从蓄电池放电时的特性谈起.蓄电池在输出能量时，其两端电压不断下降，当下降到一定值（一般称为终止电压）的时候，就必须断掉其能量输出回路，否则可能导致蓄电池过放电，使其寿命缩短甚至报废。

这种在终止电压时，使蓄电池断掉负载防止过放电的动作和措施，叫做低电压保护。

二次下电比低电压保护更进一步。

当电池两端电压降到一定值时（一般比终止电压高），就断掉一部分次要负载，只给剩下的主要负载供电。
