绪论我们身边有哪些光学系统和仪器－想当它们的设计师吗？如果我们已经较好地掌握了以下内容几何光学像差理论光学系统波像差与像质评价•本章要点1. 波像差概念，瑞利判据，与几何像差关系，离焦原则2. 参考点移动引起的波像差，焦深3. 色差引起的波像差，球色差、几何色差与波色差的关系4. 光学系统的像差容限5. 光学系统的像质评价（几何像差曲线、点列图、波像差、传递函数）6. 光学系统的像质检验（星点检验、分辨率、传递函数，波面测量）§10-1 波像差及其与几何像差的关系光线——波面的法线波像差——实际波面对理想波面的偏离轴上点A以单色光成像存在球差,A'M交理想波面于M，即为波差。
（以理想波面为基准，右负左正）一、轴上点的波像差及其与球差的关系[返回本章要点]为纵坐标，以δL'为横坐标的球差球差相当的波像差为以u'2曲线与纵轴所围面积的一半【推导】当物方无穷远时，u’=h/f’讨论1.当仅有初级量时以波长为单位时，边缘处波像差最大。
移动接收面，以接收面为基准，则球差将改变，波像差曲线随之改变。
称之为离焦离焦，[返回本章要点]2. 当有初级和二级球差时当，当对边光校正球差时，0.707带光有最大剩余球差若离焦，使图中三部分面积相同，则应轴向离焦，此时3. 若再有三级以上球差，则像差平衡的原则是：尽可能离焦后有多个大小相等、符号相反的小面积以下动画是一个实际光学系统成像质量随离焦量变化的情况[返回本章要点]二、轴外点的波像差及其与垂轴像差的关系[返回本章要点]轴外任意一点的像差，可以用两个分量表示波差W应表示成与这两个分量之间的关系可导出沿子午截线的波像差推导曲线对sinU'轴所围的面积表征波像差的大小。
参考点为高斯像点. 但高斯像点亦不一定是最佳参考点离焦离焦垂轴离焦：对各条光线δy'均改变同样值。
->坐标平移沿轴离焦：纵轴转一角度,以形成尽可能相等的大小相同、符号相反的小面积注意[返回本章要点]1. 垂轴离焦只为评价像质，轴向离焦才为确定最佳像面位置。
当前位置：第七章典型光学系统－望远镜与转像系统本章要点望远镜与转像系统1. 望远镜的成像原理与放大率2. 望远镜的分辨率与正常放大率3. 望远镜的瞄准精度4. 望远镜的主观亮度5. 望远镜的光束限制6. 望远镜的物镜和目镜，视度调节7. 望远镜的棱镜转像系统、单组透镜转像系统和双组透镜转像，场镜的作用8. 光学系统外形尺寸计算（含棱镜展开及空气平板法）引言典型光学系统包括眼睛放大镜显微镜望远镜摄影系统投影与放映系统§ 7-4 望远镜与转像系统•望远镜的成像原理•望远镜的放大率望远镜是目视光学系统，其放大率为视觉放大率：可见，当物镜的焦距大于目镜的焦距时视觉放大。
筒长。
当目镜焦距一定时，视觉放大率大要求物镜焦距长，导致筒长增大。
当像方视场角一定时，放大率越大物方视场越小。
出瞳要与眼瞳匹配，当放大率大时入瞳增大导致镜筒增大。
•望远镜的分辨率与正常放大率望远镜的正常放大率应使望远镜能分辨的眼睛也能分辨。
光学仪器的极限分辨角为，要求（眼睛的极限分辨角）得即为正常放大率。
此时出瞳与眼瞳相当。
•望远镜的瞄准精度因为望远镜有视觉放大作用，如果眼睛直接观察时的瞄准精度为，则通过望远镜观察时的瞄准精度为。
想一想：实际上望远镜的放大率不一定都是正常放大率，针对不同的用途应如何选择其大小？•望远镜的主观亮度主观亮度指眼睛观察到的像的明亮程度。
望远镜的主观亮度对点光源和扩展光源具有不同的特征。
1.点光源：指引起视网膜上一个细胞感应的光源，这时感觉到的明亮程度取决于光通量。
设点光源发光强度为，观察距离为，是眼睛的透过率，是望远镜的透过率。
眼睛直接观察时接收的光通量为眼睛通过望远镜观察时接收的光通量为①当，进入望远镜的光通量全部进入眼瞳②当，进入望远镜的光通量全部进入眼瞳③当，进入望远镜的光通量不全进入眼瞳应取，有所以，高倍望远镜具有增大点光源主观亮度的作用。
当望远镜入瞳一定时，随倍数增大出瞳逐渐减小，至出瞳与眼瞳相当时，继续增大放大倍数不再影响主观亮度。
我们身边有哪些光学仪器与系统？•什么是光学？--- 研究有关光的本质及其规律的科学物理光学几何光学生理光学量子光学研究光的波动本质研究光线传输及成像研究人身的光学现象研究光的量子性•应用光学课程包括哪些主要内容？几何光学像差理论典型光学系统光学系统设计• 几何光学--- 研究光线经光学系统的传播而成像，主要目的是根据技术条件设计出符合要求的光学系统。
•像差理论--- 成像并不理想，产生缺陷有误差( 如哈哈镜)•典型光学系统---- 最常用的或以往的设计出的光学系统的特点眼睛2) 显微镜3) 望远系统4) 摄影系统5) 放映系统没有万能的光学系统•设计光学系统---- 了解技术条件。
使设计出的光学系统能满足这些技术条件。
如观察范围。
画面大小。
光线波长。
倍数。
体积和照明条件。
•实验很重要哦光组成像特性光组焦距测量材料参数测量典型光学系统•您想发挥自己的智慧、展示自己的个性与才华吗？请参加光学系统CAD要编个程序使用国际通用软件要与同学合作看谁干得更好答辩评分习题：一次~ 二次/ 章第一章几何光学的基本定律本章要点：1. 发光点、波面、光线、光束2. 光的直线传播定律、光的独立传播定律、反射定律和折射定律及其矢量形式3. 全反射及临界角4. 光程与极端光程定律（费马原理）5. 光轴、顶点、共轴光学系统和非共轴光学系统6. 实物（像）点、虚物（像）点、实物（像）空间、虚物（像）空间7. 完善成像条件§1-1 发光点、波面、光线、光束返回本章要点发光点---- 本身发光或被照明的物点。
既无大小又无体积但能辐射能量的几何点。
对于光学系统来说，把一个物体看成由许多物点组成，把这些物点都看成几何点( 发光点) 。
把不论多大的物体均看作许多几何点组成。
研究每一个几何点的成像。
进而得到物体的成像规律。
当然这种点是不存在的，是简化了的概念。
一个实际的光源总有一定大小才能携带能量，但在计算时，一个光源按其大小与作用距离相比很小便可认为是几何点。

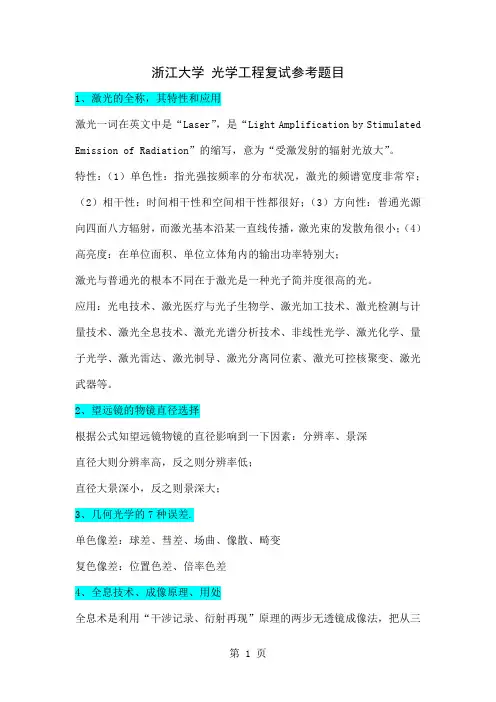

浙江大学光学工程复试参考题目1、激光的全称，其特性和应用激光一词在英文中是“Laser”，是“Light Amplification by Stimulated Emission of Radiation”的缩写，意为“受激发射的辐射光放大”。
特性：（1）单色性：指光强按频率的分布状况，激光的频谱宽度非常窄；（2）相干性：时间相干性和空间相干性都很好；（3）方向性：普通光源向四面八方辐射，而激光基本沿某一直线传播，激光束的发散角很小；（4）高亮度：在单位面积、单位立体角内的输出功率特别大；激光与普通光的根本不同在于激光是一种光子简并度很高的光。
应用：光电技术、激光医疗与光子生物学、激光加工技术、激光检测与计量技术、激光全息技术、激光光谱分析技术、非线性光学、激光化学、量子光学、激光雷达、激光制导、激光分离同位素、激光可控核聚变、激光武器等。
2、望远镜的物镜直径选择根据公式知望远镜物镜的直径影响到一下因素：分辨率、景深直径大则分辨率高，反之则分辨率低；直径大景深小，反之则景深大；3、几何光学的7种误差.单色像差：球差、彗差、场曲、像散、畸变复色像差：位置色差、倍率色差4、全息技术、成像原理、用处全息术是利用“干涉记录、衍射再现”原理的两步无透镜成像法，把从三维物体来的光波前记录在感光材料上（称此为全息图），再按照需要照明此全息图，使原先记录的物光波的波前再现的一种新的照相技术，它是一种三维立体成像技术。
特点：（1）能够记录物体光波振幅和相位的全部信息，并能把他再现出来，应用全息术可以获得与原物相同的立体像；（2）实质上是一种干涉和衍射现象；（3）全息图的任何局部都能再现原物的基本形状。
用处：（1）制作全息光学元件。
全息光学元件实际上是一张用感光记录介质制作的全息图，它具有普通光学元件的成像、分光、滤波、偏转等功能，并有重量轻、制作方便等优点，广泛应用于激光技术、传感器、光通信和光学信息处理等领域；（2）全息显示利用全息术能够再现物体的真实三维图像的特点，是全息术最基本的应用之一；（3）全息干涉计量，例如可用于各种材料的无损检测，非抛光表面和形状复杂表面的检验，研究物体的微小变形、振动和高速运动等；（4）全息存储是一种存储容量大、数据传输速率高和随机存取时间短且能进行并行处理的信息存储方式。
