连续梁施工作业指导书之1---支承垫石及支座安装

目录1.适用范围............................................................. 错误！未定义书签。

2.作业准备 (1)2.1技术准备 (1)2.2人员配备 (1)2.3物资、设备准备 (2)2.4施工现场准备 (2)2.5试验准备 (2)3.技术要求 (2)4.施工程序与工艺流程 (5)4.1施工程序 (5)4.2施工工艺流程 (6)5.施工要求 (9)5.1永久支座安装 (9)5.2墩旁临时支座及支撑施工 (10)5.3 0#段施工 (11)5.3.1墩旁托架搭设、预压 (11)5.3.2安装底模，设置预拱度 (11)5.3.3 外侧模安装、固定 (12)5.3.4 绑扎底板、腹板、横隔板钢筋，设置预应力筋 (13)5.3.5 立内模 (13)5.3.6绑扎顶板钢筋 (13)5.3.7安装端模 (13)5.3.8浇筑混凝土 (13)5.3.9张拉压浆 (13)5.3.10混凝土施工要点 (14)5.4 悬臂浇筑段施工 (14)5.4.1挂篮设计 (14)5.4.2挂篮拼装 ............................................ 错误！未定义书签。

5.4.3挂篮静载试验 (16)5.4.4梁段循环施工 ..................................... 错误！未定义书签。

5.4.5挂篮走行 (17)5.4.6施工注意事项 (17)5.5边跨直线段施工 (18)5.6合龙段施工 (19)5.6.1模板安装 (19)5.6.2合龙段施工方法 (19)5.6.3预力钢筋束张拉顺序 (20)5.6.4合拢梁段施工关键控制环节 (20)5.7梁体混凝土养护 (21)5.7.1梁体顶面养护 ..................................... 错误！未定义书签。

5.7.2梁体内部养护 ..................................... 错误！未定义书签。

支座垫石施工作业指导书一、编制目的明确支座垫石施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范支座垫石施工。

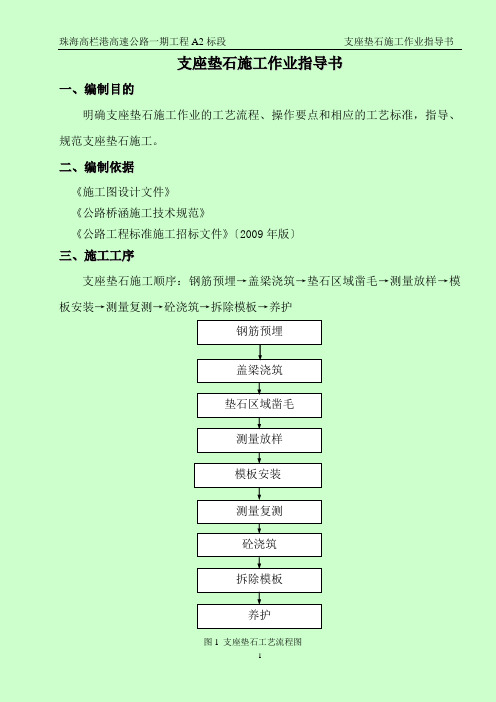

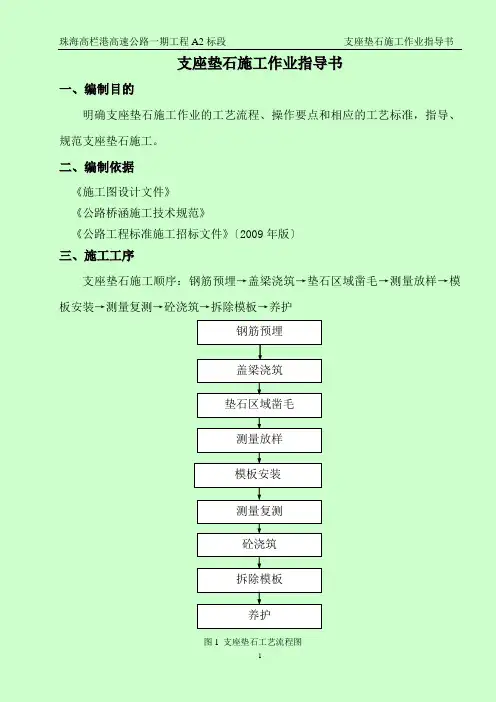

二、编制依据《施工图设计文件》《公路桥涵施工技术规范》《公路工程标准施工招标文件》〔2009年版〕三、施工工序支座垫石施工顺序：钢筋预埋→盖梁浇筑→垫石区域凿毛→测量放样→模板安装→测量复测→砼浇筑→拆除模板→养护钢筋预埋盖梁浇筑垫石区域凿毛测量放样模板安装测量复测砼浇筑拆除模板养护图1 支座垫石工艺流程图四、施工方法1、钢筋预埋在盖梁骨架及模板吊装固定好后，由测量人员在盖梁骨架顶面测量放出墩顶中心点，及盖梁中心轴线方向前后控制点，该点可通过焊钢筋的方式固定于钢筋骨架面上。

然后由施工人员对每个垫石中心位置进行分中并预埋垫石钢筋。

2、盖梁砼浇筑待报验通过后进行砼浇筑。

砼浇筑过程中注意保护垫石钢筋，确保其标高与平面位置不发生变化。

3、垫石区域凿毛待盖梁砼初凝后即对垫石区域砼表面进行凿毛直至露出骨料，清除浮浆及碎碴。

4、模板安装盖梁浇筑完后立即进行支座垫石浇筑的准备工作，在凿毛后，测量人员重新在盖梁砼顶面上将纵横轴线控制点放出，然后依据控制点分出各垫石边线，安装垫石模板。

模板按垫石尺寸安装并固定牢固。

模板安装应该满足以下要求：4.1 模板板面之间应平整，接缝严密，支撑稳固，不漏浆，保证结构物外露面美观，线条流畅。

4.2 浇筑混凝土前，模板应涂刷脱模剂，外露面混凝土模板的脱模剂应采用同一品种，不得使用废机油等油料，且不得污染钢筋及混凝土的施工缝处。

重复使用的模板、支架、拱架应经常检查、维修。

4.3 浇筑混凝土时，发现模板有超过允许偏差变形值的可能时，应及时纠正。

5、砼浇筑垫石模板安装完成后，由测量人员对各垫石及挡块模板的平面位置及标高进行复测，满足设计及规范要求后，向监理工程师报验，检查合格即可进行砼浇筑。

砼浇筑前应将模板内杂物清理干净并将砼接触面湿润。

砼通过吊车吊至盖梁顶，用振捣棒插捣密实。

连续梁施工作业指导书之1-支承垫石及支座安装连续梁系列施工作业指导书支承垫石及支座安装施工作业指导书一、目的为了规范支承垫石和支座安装施工程序，严格控制施工过程，切实抓好施工质量，特制定如下施工作业指导书，请严格遵照执行。

二、适用范围适用于徐舍特大桥跨溧戴河连续梁（40m+56m+40m）支承垫石与支座安装施工。

三、编制依据《客运专线铁路桥涵工程施工技术指南》(TZ213-2005)《铁路混凝土工程施工技术指南》(TZ210-2005)《客运专线铁路桥涵工程施工质量验收暂行标准》(铁建设[2005]160号)《铁路混凝土工程施工质量验收补充标准》(铁建设[2005]160号)铁四院提供的设计图纸、设计文件铁经规院发布的设计图纸、设计文件中水四局宁杭客运专线NHZQ-2标段《徐舍特大桥跨溧戴河连续梁专项施工组设设计》方案四、施工要求1、熟悉图纸、明确结构细部尺寸（1）徐舍特大桥跨溧戴河连续梁中墩支撑垫石尺寸为1.8m某1.8m 某0.35m,边墩支撑垫石的尺寸为1.4m某1.25m某0.35m,其平面位置见图一、图二所示。

连续梁系列施工作业指导书图一图二（2）徐舍特大桥地震动峰值加速度为0.3g，为8度地震区，则采用NHQZ球型支座。

（3）连续梁预留锚栓孔的尺寸及平面位置见图三和图四，预留螺栓孔的直径和深度允许偏差为0~+20mm。

预留螺栓孔中心及对角线偏差不超过10mm；垫石顶面四角高差不大于2mm。

22#墩锚栓孔布置图21#墩锚栓孔布置图南京图三连续梁中墩锚栓孔平面布置图锚栓长度45cm锚栓孔深50cm3孔径18cm5横向活动支座多向活动支座锚栓长度45cm锚栓孔深50cm孔径18cm锚栓长度45cm锚栓孔深50cm锚栓长度45cm锚栓孔深50cm孔径18cm孔径18cm46固定支座纵向活动支座2连续梁系列施工作业指导书20#墩锚栓孔布置图简支梁侧连续梁侧23#墩锚栓孔布置图连续梁侧简支侧1多向活动支座锚栓孔深38cm孔径12cm1多向活动支座锚栓长度35cm锚栓孔深40cm孔径13cm锚栓长度35cm锚栓孔深40cm孔径13cm墩墩台锚栓孔深38cm孔径12cm台中心锚栓长度35cm锚栓孔深40cm孔径13cm锚栓长度35cm锚栓孔深40cm孔径13cm中心梁缝简支梁端梁缝简支梁端梁缝中心连续梁端连续梁端梁缝中心图四连续梁边墩锚栓孔位布置图2、模板工程支承垫石模板采用钢模或胶合板制作，预留螺栓孔采用PVC管或钢管制作，模板拼缝处采用专用模板不干胶封缝胶带封闭，以提高外观质量。

目录一、适用范围........................................................................................ - 1 -二、编制依据........................................................................................ - 1 -三、施工工艺........................................................................................ - 1 -1、现浇连续梁施工工艺流程 ....................................................... - 1 -2、地基处理 ................................................................................... - 2 -3、支架搭设 ................................................................................... - 3 -4、模板安装 ................................................................................. - 6 -5、支架预压 ................................................................................. - 9 -6、钢筋绑扎及预应力管道安装 ................................................. - 13 -7、混凝土施工 ............................................................................. - 15 -8、预应力施工 ............................................................................. - 23 -9、管道灌浆施工 ......................................................................... - 28 -10、割束和封端 ........................................................................... - 31 -11、模板及支架拆除 ................................................................... - 31 -连续梁施工作业指导书一、适用范围我标段成绵乐客运专线起始点桩号D1K204+143.044～D1K232+500,共有(32+48+32)m连续梁三处，青龙场特大桥14#—17#连续梁、142#-145#连续梁，彭溪河特大桥24#-27#连续梁。

支座安装施工作业指导书支座安装施工作业指导书1.0编制目的明确支座安装工艺、操作要点和质量标准，规范和指导支座安装作业。

2.0编制依据《公路桥涵施工技术规范》（JTG/T F50-2011）《公路工程质量检验评定标准》《公路桥梁板式橡胶支座》《公路桥梁盆式橡胶支座》《桥梁球型支座》3.0适用范围适用于公路及城市桥梁工程中板式橡胶支座、盆式橡胶支座、球形支座的安装。

4.0施工准备4.1技术准备1、认真审核支座安装图纸，编制施工方案，经审批后，向有关人员进行交底。

2、进行补偿收缩砂浆及混凝土各种原材料的取样试验工作，设计砂浆及混凝土混合比。

3、进行环氧砂浆配合比设计。

4、支座进场后取样送有资质的检测单位进行检验。

点我：领取工程大礼包4.2材料要求1、支座：进场应有装箱清单、产品合格证及支座安装养护细则，规格、质量和有关技术性能指标符合现行公路桥梁支座标准的规定，并满足设计要求。

2、配制环氧砂浆材料：二丁酯、乙二胺、环氧树脂、二甲苯、细砂，除细砂外其他材料应有合格证及使用说明书，细砂品种、质量应符合有关标准规定。

3、配制混凝土及补偿收缩砂浆材料。

⑴水泥：宜采用硅酸盐水泥和普通硅酸盐水泥。

进场应有产品合格证或出厂检验报告，进场后应对强度、安定性及其他必要的性能指标进行取样复试，其质量必须符合国家现行标准《硅酸盐水泥、普通硅酸盐水泥》等的规定。

⑵砂：砂的品种、质量应符合国家现行标准《公路桥涵施工技术规范》的要求，进场后按国家现行标准《公路工程集料试验规程》的规定进行取样试验合格。

⑶石子：应采用坚硬的卵石或碎石，并按产地、类别、加工方法和规格等不同情况，按国家现行标准《公路工程集料试验规程》的规定进行取样试验合格。

⑷外加剂：外加剂应标明品种、生产厂家和牌号。

掺合料应有产品说明书、出厂检验报告及合格证、性能检测报告，有害物含量检测报告应由有相应资质等级的检测部门出具。

⑸掺合料：掺合料应标明品种、生产厂家和牌号。

支座安装作业指导书支座安装作业指导书一目的明确支座安装工艺、操作要点和质量标准，规范和指导支座安装作业。

二编制依据《客运专线铁路桥涵工程施工质量验收暂行标准》《客运专线铁路桥涵工程施工技术指南》《施工图设计文件》三适用范围适用于客运专线现浇连续箱梁的支座安装施工。

四支座材料检验和存放支座到达现场后，必须检查产品合格证、附件清单和有关材质报告单或检查报告。

并对支座外观尺寸进行全面的检查。

支座和配件质量应满足设计要求，支座连接正常，不得任意松动上、下支座板连接螺栓。

支座存放应避免阳光直接照射、雨雪浸淋，并保持清洁；严禁与酸、碱、油类、有机溶剂等影响支座质量的物体接触，并距热源1m 以上。

五连续箱梁支座安装安装支座工艺流程为：测量放样锚栓孔位置的制作吊装就位复合标高及位置支座灌浆。

1、测量放样通过坐标控制点及设计位置，精确放出支座垫石的四个角的位置，并放出垫石的中线实行对位置进行双控。

2、锚栓孔位置的制作、根据测量点位采取拉线法放出预留孔的位置，孔径预留大小按照1.5Ф钢棒预留孔的深度为=钢棒的长度+6㎝,孔位处采取聚乙烯材料的PVC管制作，并利用Ф12螺纹钢筋上下“井”字形固定。

预留孔内采用棉絮等杂物填充密实，防止浇筑垫石时进入砼。

3、安装前的检查a)预偏量检查：活动型支座须检查预偏量数据（优先在工厂设置好）是否与该支座定位相符。

如不正确须先放松支座的临时固定螺丝，再将支座滑动板依预偏量数据放置到位，并核对指针位置，然后重新旋紧临时固定螺丝；b)安装检查：在上锚碇板的正中心有一个刻痕，以便安装时对正X 轴（纵轴）、Y轴（横轴）及支座高程，检查螺栓是否紧密牢固；c)型号检查：核对支座标识牌，鉴别型号，核对桥墩号位置与支座的规格是否相符；d)其他检查：支座和锚垫板贴近混凝土或水泥砂浆的面，必须无灰尘和油渍。

现浇梁可以采用重力式灌浆法和座浆法。

4、吊装就位待垫石砼强度达到设计强度的100%时，进行支座的安装。

1垫石、支座1.1一般要求1.1.1施工负责人应对浇筑完毕的垫石逐个检测，对垫石强度、轴线偏位、断面尺寸、顶面高程、顶面四角高差、预埋件位置等项目逐一检查。

不合格的必须返工处理。

1.1.2不得用砂浆、钢垫板等替代垫石。

垫石浇筑后必须加强养生。

1.1.3支座的材料、质量和规格必须满足设计和有关规范的要求，经验收合格后方可安装。

安装后由施工负责人检查，并留存照片。

1.1.4支座安装前，应分别在垫石和支座上标出纵横向中心的十字线，安装时上下各部位纵轴线必须对正。

当安装时温度与设计不同时，应通过计算设置支座顺桥向预偏量。

1.1.5支座要与垫石密贴，不得有偏斜、脱空和不均匀受力等现象，不得使用砂浆找平，不得在安装前涂刷水泥浆。

当需要支垫时，可采用钢板在支座下面支垫一层。

要保证梁板与支座密贴，均匀受力。

支座的最大承载力应和桥梁支点反力相吻合。

如支座垫石有预埋钢板时钢板上可以打1〜2个排气孔。

1.1.6支垫钢板及支座钢板预埋件外露部分必须采取防腐处理措施。

1.1.7四氟滑板橡胶支座应水平安装。

支座的四氟滑板不得设置在支座底面，与四氟滑板接触的不锈钢板也不得设置在墩台垫石上。

安装前必须将滑动支座表面清除干净，并涂满设计要求型号的硅脂油。

梁板就位后及时安装防尘罩。

1.1.8不锈钢板要就位准确，并与梁板底支座预埋钢板焊接牢固。

1.2施工要点1.2.1板式橡胶支座。

1.支座安装前应将墩、台支座及垫石和梁底面清洗干净，去除油污。

检测支座垫石标高、平整度、及四角高差满足规范要求。

2.支座安装应尽可能安排在接近年平均气温的季节里进行，或按设计要求进行。

3.梁板安装时，必须就位准确且与支座密贴；就位不准时，必须吊起重放，不得用撬杠移动梁板。

4.当墩台两端标高不同时，顺桥向或横桥向有横坡时，支座必须严格按照设计规定控制标高。

5.作好支座周围的排水坡，及时清理支座附近的尘土、油脂与污垢等。

6.每片梁安装后，检查支座是否脱空，发现脱空，吊起重安，在支座底安装薄钢板（防锈处理)，禁止使用水泥浆、砂浆等材料找平。

连续梁桥施工技术作业指导书连续梁桥施工技术摘要桩基、承台和墩身采用常规方法进行施工，主墩墩身施工完成后，安设临时支墩及0#块现浇托架，托架由设在墩身的预埋件固定，托架预压后，进行0#块底模及侧模的安装，本连续梁桥墩为球形支座连接，因此安设底模前应加设临时支座代替永久支座受力，待边跨合拢完成体系转换后方能拆除临时支座从而将荷载全部转换给永久支座。

连续梁0#块施工完毕后，在0#块上拼装挂篮，并进行预压，利用挂篮对1＃（1’#）～8#（8’#）悬灌段进行施工。

挂篮采用全封闭式施工，确保行车及施工安全。

对边跨现浇段及边跨合拢段的地基进行处理后，搭设满堂式碗扣支架对边跨现浇段施工，安设边跨合拢段外模、钢筋制安完成后，安装临时刚性连接构造后，进行边跨合拢段施工。

关键词：现浇托架；挂蓝施工；体系转换；预压Continuous girder technical briefs piles, caps and pier construction using conventional methods, the main pier construction completes, the installation of temporary buttress and 0 # block cast bracket, brackets located in pier of embedded parts fixed preloading, bays, 0 # block bottom and side die installation, this continuous beam connection for spherical bearing, thus making a bottom die before providing temporary support instead of permanent bearing force, pending the completion of the cross-border closure system conversion to dismantle temporary support which will load the full conversion to permanent support. Continuous beam 0 # block construction is finished, 0 # block assembled hanging basket and preloading, the use of traveler's # 1 (1, ' #) ~ 8 # (8, ' #) cantilever construction segments. Basket full of closed construction, to ensure the safety of the road and construction. Cast on cross-border and cross-border closure after processing of the Foundation, erection of full-frame on the edge of the bowl for cross-cast construction, making cross-border closure, die, reinforced-Ann completes, the installation of temporary structures, the rigid connection for the construction of cross-border closure.Key words: cast bracket; construction; hanging basket; preloading system conversion目录摘要Abstract1基础施工 (6)2承台施工 (9)2.1质量控制要点 (9)2.2外观鉴定 (9)2.3工程质量保证体系及措施 (10)3墩身施工 (12)3.1钢筋安制 (12)3.2模板的支立 (13)3.3混凝土浇筑 (13)4连续梁挂篮施工 (15)4.1总体施工方案 (15)4.2连续梁0＃段施工 (15)4.2.1施工方案 (15)4.2.2主要施工工艺参数 (16)4.2.3临时支座 (16)4.2.4支座 (17)4.2.5悬臂托架 (18)4.3连续梁0#段施工 (20)4.3.1连续梁0#段模板施工 (20)4.3.2 0#段钢筋施工 (21)4.3.3 0#段混凝土施工 (22)4.4连续梁悬灌段施工 (24)4.4.1悬灌梁施工工序 (24)4.4.2挂篮验算 (24)4.4.3结构加工注意事项 (27)4.4.4挂篮安装 (28)4.4.5挂篮预压 (28)4.4.6悬灌段施工 (30)4.5连续梁边跨现浇段施工 (31)4.5.1边跨现浇段施工工序 (32)4.5.2支架及底模 (32)4.5.3边跨直线段现浇施工 (32)4.6连续梁合拢段施工 (33)4.6.1合拢段施工 (33)4.6.2合拢段施工注意事项 (34)4.7预应力施工 (34)4.7.1连续梁预应力张拉 (34)4.7.2 切割 (36)4.7.3孔道压浆 (36)4.7.4 封锚 (36)4.8线形控制 (37)4.9测量控制 (37)4.10钢筋施工工艺 (38)4.10.1钢筋除锈 (38)4.10.2、钢筋的调直 (39)4.10.3、钢筋的切割 (39)4.10.4、钢筋的弯曲成型 (39)4.11施工工艺流程 (40)5工期保证措施 (44)5.1组织、劳动保证措施 (44)5.2技术保证措施 (44)5.3物资、设备保障措施 (44)参考文献1基础施工基础施工前进行龙高公路的交通防护，设立明显标准的安全警示牌和专人输导交通，保证交通运输的安全。

张吉怀铁路ZJHZQ-7标桥梁工程编号：ZJHZYZDS-桥-03支座施工作业指导书单位：编制：审核：批准：2017年11月10日发布 2017年11月10日实施支座施工作业指导书1.适用范围适用于新建张吉怀铁路ZJHZQ-7标桥梁工程的连续梁支座安装。

2.作业准备2.1 内业准备（1）施工前，组织技术及管理人员认真学习实施性施工组织设计及相关方案，阅读、审核施工图纸，熟悉作业标准与规范。

（2）办理开工报告审批手续。

用于支座安装的原材料、成品、半成品检验合格。

（3）对现场管理及作业人员进行交底，作业人员应熟练掌握作业内容和工作标准；并经安全、技术教育培训，考试合格；特殊工种需持证上岗。

2.2 外业准备（1）人员、设备、材料、机具、作业环境满足施工需求。

（2）紧前工序已通过验收。

（3）原材料进行试验检测并满足设计、规范要求。

（4）机具设备及风、水、电供应等已检查，能够正常运转。

3.技术要求3.1产品技术规格及标准符合设计文件及图纸要求（1）《高速铁路桥涵工程施工技术规程》（Q/CR9603-2015）。

（2）《高速铁路桥涵工程施工质量验收标准》(TB 10752-2010)。

（3）《铁路预应力混凝土连续梁（刚构）悬臂浇筑施工技术指南》（TZ324—2010）。

（4）《铁路桥梁球型支座》( TB/T3320—2013)。

（5）《铁路路桥涵程施工安全技术规程》 ( TB10303-2009)。

3.2支座上下板螺栓的螺帽应安装齐全,并涂上黄油,无松动现象。

3.3支座与梁底、支座与支承垫石应填充密实无空隙。

3.4支座锚栓孔应采用压力注浆填实，注浆材料和强度符合设计要求。

4.施工程序和工艺流程支座安装施工程序为：施工准备测量放线 支座安装 注浆。

工艺流程图如下：支座施工工艺流程图5.施工要求5.1支座进入工地后，项目分部应按相关规范要求，对支座的外观尺寸和组装质量进行检查，检查产品合格证、附件清单和有关材质报告或检验报告。

支座安装施工作业指导书本施工作业指导书内容包括板式固定支座、滑动支座、盆式支座等。

一、板式固定支座的安装1、施工准备：（1）进场的支座必须有产品合格证和试验检测报告，应逐块进行检查外观合格，并根据试验要求抽检进行外委试验。

其他检测项目，符合要求后方可使用。

（2）支座垫石经检查合格（高程、轴线偏位、密实度、平整度），如果仅标高与设计相差较小，高的进行打磨，低的用防锈钢板或环氧砂浆找平；如果检测项目与设计相差较大时，必须返工处理。

（3）测量放样：在支座垫石上放出支座安装位置。

（4）施工规范和标准参照《公路桥涵施工技术规范》JTJ041-2000执行。

2、支座安装：（1）所有盖梁垫石顶面，主梁底面均必须平整，光洁，无油污。

（2）支座就位与测量固定支座安装时，为了使其下表面与支座垫石顶面良好接触，可采用下涂一薄层环氧砂浆结合，应确保支座标高及平整度满足要求。

（3）梁板吊装有两种情况：一种为梁板底部有预埋钢板的，一种为梁板底部无预埋钢板的，底部均设计有承托的。

施工时必须将预埋钢板底面或承托表面清理干净、光洁、无油污。

为了使支座上表面与梁板底承托表面或预埋钢板表面接触良好（即充分接触），可采取抹一薄层环氧砂浆。

3、桥墩部位连续墩的支座安装：可参照第1、2 条执行，但需注意湿接头钢筋绑扎前须检查预埋钢板、支座的平面位置和高程是否满足要求。

二、滑动支座的安装1、施工准备：（1）进场的支座必须有产品合格证和试验检测报告，应逐块进行检查外观，并根据试验要求抽检进行外委试验其他检测项目，符合要求后方可使用。

（2）滑动支座由生产厂家配套供货；支座各部件有：支座上钢板、支座下钢板、不锈钢板、四氟板、5201 硅脂油、橡胶支座、防尘罩（围板）、锚固螺栓。

（3）支座垫石检查高程、平面位置等，如不合格，高的进行打磨，低的用防锈钢板或环氧砂浆找平。

（4）测量放样：在支座垫石上放出支座安装位置。

（5）施工规范和标准参照《公路桥涵施工技术规范》JTJ041-2000执行。
