地下墙工法的结构施工过程是：在泥浆护壁的条件下分段挖槽、清基，然后向槽内沉入钢筋笼，再后浇筑混凝土并置换出泥浆。
如此循环作业，逐次完成每个槽段，由于实施循环作业，有利于操作技术的掌握、熟练及水平的提高。
1．3对环境影响小地下墙施工时噪音低、无振动、无挤土，与其他的挡土隔水设施（常德沅江隧道工程江北明挖段地连墙成槽施工技术交底编制：审核：审批：中铁十四局集团有限公司地下墙工法的结构施工过程是：在泥浆护壁的条件下分段挖槽、清基，然后向槽内沉入钢筋笼，再后浇筑混凝土并置换出泥浆。
如此循环作业，逐次完成每个槽段，由于实施循环作业，有利于操作技术的掌握、熟练及水平的提高。
1．3对环境影响小地下墙施工时噪音低、无振动、无挤土，与其他的挡土隔水设施（常德沅江隧道项目部二零一七年五月技术交底书地下墙工法的结构施工过程是：在泥浆护壁的条件下分段挖槽、清基，然后向槽内沉入钢筋笼，再后浇筑混凝土并置换出泥浆。
如此循环作业，逐次完成每个槽段，由于实施循环作业，有利于操作技术的掌握、熟练及水平的提高。
1．3对环境影响小本表由施工单位编制，交底单位与接受交底单位（作业工班）各保存一份。
技术交底书地下墙工法的结构施工过程是：在泥浆护壁的条件下分段挖槽、清基，然后向槽内沉入钢筋笼，再后浇筑混凝土并置换出泥浆。
如此循环作业，逐次完成每个槽段，由于实施循环作业，有利于操作技术的掌握、熟练及水平的提高。
1．3对环境影响小本表由施工单位编制，交底单位与接受交底单位（作业工班）各保存一份。
地下墙工法的结构施工过程是：在泥浆护壁的条件下分段挖槽、清基，然后向槽内沉入钢筋笼，再后浇筑混凝土并置换出泥浆。
如此循环作业，逐次完成每个槽段，由于实施循环作业，有利于操作技术的掌握、熟练及水平的提高。
1．3对环境影响小地下墙施工时噪音低、无振动、无挤土，与其他的挡土隔水设施（技术交底书地下墙工法的结构施工过程是：在泥浆护壁的条件下分段挖槽、清基，然后向槽内沉入钢筋笼，再后浇筑混凝土并置换出泥浆。
地下连续墙施工成槽机作业安全技术交底地下连续墙施工是一项非常重要的工程，它的施工质量和安全性对于整个建筑工程都有着非常重要的影响。
在地下连续墙施工中，成槽机的作用非常重要，它为地下连续墙的建造提供了有力的支持。
但是，在成槽机的作业过程中，也存在一定的安全风险。
因此，在进行地下连续墙施工成槽机作业之前，要进行安全技术交底，以确保施工的安全性。
成槽机施工前准备在进行成槽机施工之前，需要进行一系列的准备工作，以确保施工的顺利进行。
1. 确认施工场地在进行成槽机施工之前，需要对施工场地进行仔细的检查，确认无障碍物，并按照设计要求进行测量、放线和标记。
同时，需要进行地质勘探和土壤力学测试，了解地下情况，以确定成槽机的施工方案。
2. 确认施工机器在进行成槽机施工之前，需要对成槽机进行仔细的检查，确认机器无故障，润滑和清洗工作已经完成。
同时，需要检查工作人员的证件和相关资格，确保施工人员具有合法的操作资格。
3. 安排施工人员在进行成槽机施工之前，需要确定施工人员，对施工人员进行培训，确保他们能够正确地使用成槽机进行施工，同时要安排专人对施工人员进行监督和指导。
4. 确认成槽机操作平面在进行成槽机施工之前，需要对成槽机的操作平面进行检查，确认操作平面平整、坚固、无杂物，并做好防滑措施，以确保成槽机在操作过程中的稳定性。
成槽机施工过程中的安全措施在成槽机施工过程中，需要采取一些安全措施，以确保施工安全顺利进行。
1. 确定安全范围在成槽机施工过程中，需要确定安全范围，防止行人或车辆进入施工区域。
同时，还需要制定相关的安全标志，保证在施工现场有人员具体负责安全管理。
2. 做好防震措施在成槽机施工过程中，会产生一定的震动。
因此，需要做好防震措施，如加固摆臂支架、增加刀盘等，以确保成槽机的稳定性和安全性。
3. 加强施工现场的通风在成槽机施工过程中，会产生一定的粉尘和废气。
因此，需要加强施工现场的通风，以确保施工人员的健康安全。
连续墙分项工程质量技术交底施工单位中铁一局集团工程名称交底部位芙蓉广场站连续墙分部工程主体围护构造日期2022 年7 月2 日一、施工部署本工程地下连续墙总长 361m，共计 60 幅槽段。
墙型有直型墙、Z 型墙、L 型墙。
地下连续墙标准槽段辐宽 6000mm，最深墙深为 36.38m，墙厚均为 1000mm。
因施工场地不具备同时开工条件，只能分区分阶段进展施工，在合同工期内如何有效组织、合理安排施工是保证质量与工期的重要措施。
二、施工预备1、设备预备：液压蚌式抓斗挖槽机，冲击钻机，正铲装载机，泥浆罐，泥浆搅拌机，搅浆机，振动筛，泥浆净扮装置，排污泵，泥浆泵，抽水机，空压机，测量仪器。
交2、人员预备：机械操作人员必需持有有效专业上岗证书，并随身携带。
3、作业条件：①场地平坦到位，供给土方凉晒场地。
②依据设计图纸要求施划连续墙中线。
③符合施工标准要求的安全、环保和夜间施工措施已经落实到位。
底三、施工工艺1、连续墙施工工法流程见以以下图。
贮旋流器排放或再生处理内浆罐o 输入泥浆泥浆沉淀池制作振动筛泥排渣除开挖中排淤钢筋笼浇灌架泥浆补浆除泥制作就位排出挖筑浇筑导导混凝沟墙土组装挖槽机机械就刷接头2、工艺原理超声波检测槽壁挖清检测放钢放导槽孔槽深筋笼灰管该工法的根本原理是在拟建地下连续墙的地面上，先构筑导墙，液压抓斗沿导墙壁挖土，并用倾斜仪测定抓斗的垂直度．然后通过操作纠偏液压推板、调整液压抓斗的垂直状况来把握成槽精度。
在挖槽同时用泥浆护壁，防止壁面土体坍落。
液压抓斗机不能施工的地层，承受冲击钻进展冲击成槽，在连续墙两端承受方型冲击钻机进展成槽。
在成槽完毕后，通过扫孔清孔工序，去除槽底浮土，提高墙体承载力。
然后用超声波检测仪检测槽壁垂直度，最终放入钢筋笼，进展水底混凝土浇筑。
3、施工要点（1）泥浆施工要保证液压抓斗成槽的质量，护壁泥浆生产循环系统的质量把握指标是关键的一个环节。
由于各施工地段的地质状况不同。
技术交底记录TJ1.5 工程名称苏州中心广场项目南区基坑围护工程施工单位中国建筑西南勘察设计研究院有限公司交底部位基坑围护工程工序名称地下连续墙成槽交底摘要关于地下连续墙成槽施工。
交底内容：一、材料准备地下连续墙成槽施工主要施工材料准备：表-1 施工材料准备序号名称等级/数量备注1 膨润土，水，纯碱制作成槽护壁泥浆2 标识牌40cm×30cm 标明新造泥浆与劣浆3 泥浆管100口径输送泥浆二、机具准备3LM型泥浆泵（5台），4PN-250型泥浆泵（3台），搅拌机（一台）三、作业条件3.1 场地硬化平整，具备良好的大型机械运转条件。
3.2 现场泥浆池完成，具备储浆能力3.3 地连墙导墙施工完成，可以进行地连墙成槽施工。
四、施工进度及技术要求地下连续墙施工采用：“地下连续墙液压抓斗式成槽工艺”4.1地连墙成槽要保证每天一幅到两幅（以保证地下连续墙的连续施工作业）。
4.2成槽施工前，测量员再次复核导墙的中心尺寸，确保满足设计及规范要求，按设计规定的幅长进行现场分幅，并在导墙相应部位做好明显的标记。
4.3为保证成槽的垂直度，挖槽机挖槽时采用“先挖单孔后挖隔墙法”，即先挖槽段两端再挖中间隔墙。
交底人接受交底人交底日期注：本记录一式两份，一份交接受交底人，一份存档。
技术交底记录TJ1.5工程名称苏州中心广场项目南区基坑围护工程施工单位中国建筑西南勘察设计研究院有限公司交底部位基坑围护工程工序名称地下连续墙成槽交底摘要关于地下连续墙成槽施工。
4.4挖除槽底沉渣因为是隔段挖法，所以在不同的挖槽面可能垂直度不同，要求抓斗沿槽长方向套挖的同时，把抓斗下放到槽段设计深度上挖除槽底沉渣。
（清渣过程中技术员要旁站负责）4.5 在挖槽的同时，要时刻关注护壁泥浆的各项性能参数（以保证护壁泥浆的护壁作用）并且关注泥浆面的高度（要求泥浆面要一直保持在离导墙面30cm左右，以保证泥浆的护壁压力），要有专人负责。
4.6对于循环利用泥浆，要测其各项性能参数，在达不到要求时要用新浆补充以恢复其护壁性能，保证成槽的顺利。

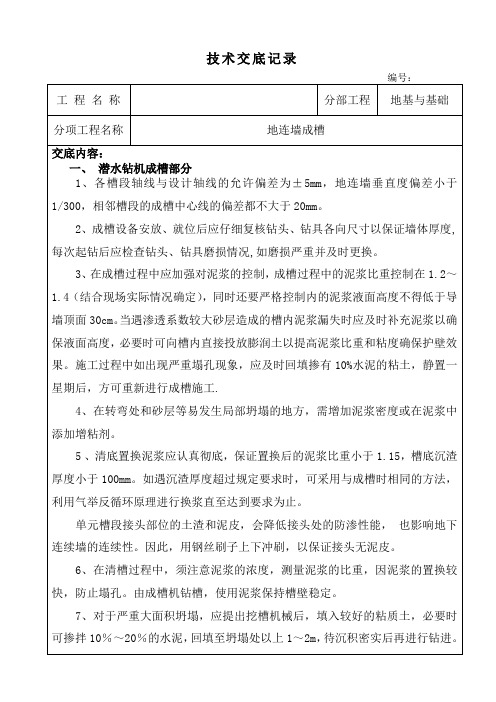

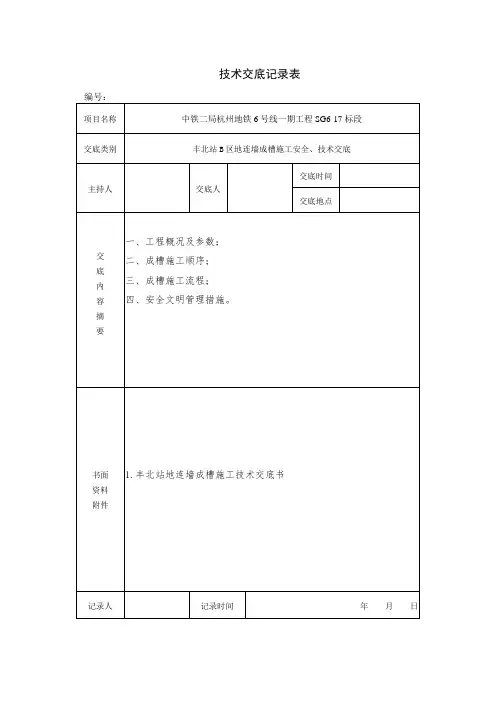

技术交底记录表技术交底签到表时间：丰北站B区地连墙成槽施工技术交底书一、工程概况及参数1.地连墙工程概况B区800mm厚地连墙共102幅，宽3.47～7.27m,深34.76～42.76m。
地连墙每两幅间接头采用工字钢。
地连墙含标准幅和异形幅，其中“一”字幅101幅、“L”型幅1幅（先期施工27轴到42轴范围内地连墙）。
2.地连墙参数丰北站站B区27-42轴地连墙参数统计表二、成槽施工顺序因工期紧张，前期将B区E16地连墙作为先期施工首开幅，向B区东北侧端头跳幅推进，再新增W18为首开工点，向B区西南侧端头跳幅推进。
成槽过程中必须采用跳幅成槽，以防止成槽时对先前施工完的地连墙造成破坏。
详见跳幅施工顺序示意图：地连墙成幅施工顺序示意图三、成槽施工流程1.准备工作为保证地连墙成槽施工要求，应在成槽前约一周完成相应区域的导墙施工，泥浆系统及成槽机调试、检测无误后才能投入施工生产。
导墙施工方法详见《丰北站导墙施工技术交底》。
在每幅地连墙施工前项目部测量组在导墙翼墙上放样控制点，作业队应该对控制点采取保护措施，如若发现控制点有偏移应及时联系管理人员进行复核，待复核无误后才能成槽作业。
2.挖槽设备填土、软土层及较松散土层采用SG60B液压抓斗成槽机挖土，配备有垂直度显示仪表和自动纠偏装置，可以做到随挖随测随纠。
地连墙需入中风化岩层部位成槽时选用XR280D旋挖钻机配合。
液压抓斗成槽见下图：液压抓斗工法示意图3.单元槽段的挖掘顺序用抓斗挖槽时，要使槽孔垂直，最关键的一条是要使抓斗在吃土阻力均衡的状态下挖槽，切忌抓斗斗齿一边吃在实土中，一边落在空洞中，根据这个原则，单元槽段的挖掘顺序为：先挖槽段两端的单孔，或者采用挖好第一孔后，跳开一段距离再挖第二孔的方法，使两个单孔之间留下未被挖掘过的隔墙，这就能使抓斗在挖单孔时吃力均衡，可以有效地纠偏，保证成槽垂直度。
先挖单孔，后挖隔墙。
因为孔间隔墙的长度小于抓斗开斗长度，抓斗能套住隔墙挖掘，同样能使抓斗吃力均衡，有效地纠偏，保证成槽垂直度，开孔顺序见图：单元槽开孔顺序示意图沿槽长方向套挖，待单孔和孔间隔墙都挖到设计深度后，再沿槽长方向套挖几斗，把抓斗挖单孔和隔墙时，因抓斗成槽的垂直度各不相同而形成的凹凸面修理平整，保证槽段横向有良好的直线性。
监理单位：英泰克工程（顾问）上海有限公司编号：
技术交底记录A3.12
监理单位:英泰克工程(顾问）上海有限公司编号:
技术交底记录A3.12
监理单位：英泰克工程（顾问)上海有限公司编号：
技术交底记录A3.12
监理单位:英泰克工程(顾问)上海有限公司编号:
技术交底记录A3.12
监理单位：英泰克工程(顾问)上海有限公司编号：
技术交底记录A3。
12
监理单位：英泰克工程（顾问）上海有限公司编号：
技术交底记录A3。
12

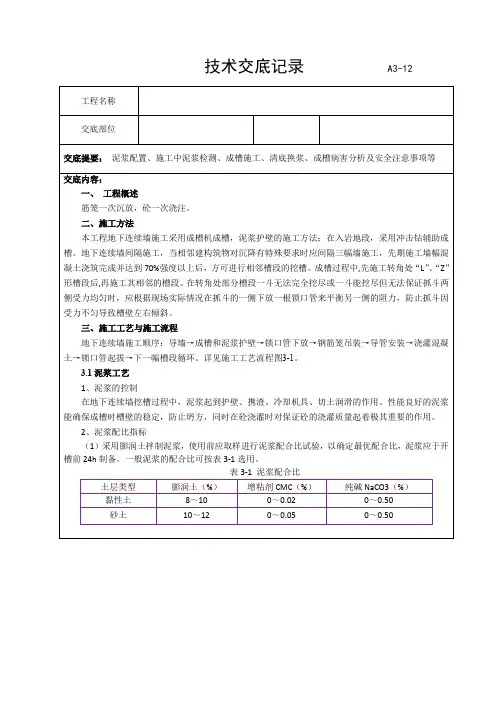

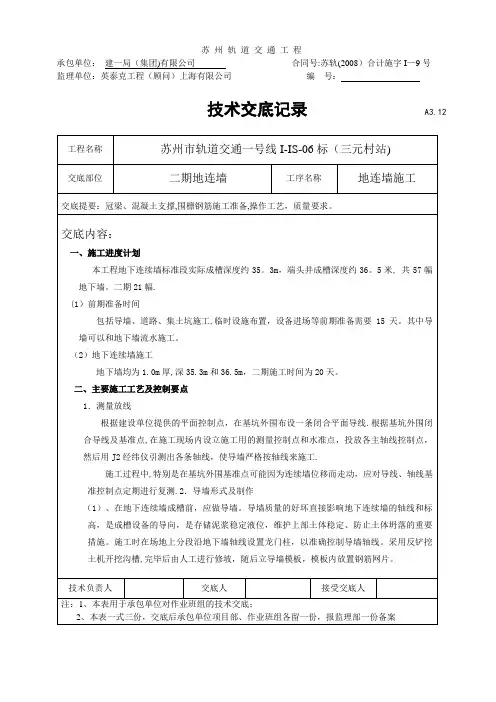

承包单位：建一局（集团）有限公司合同号:苏轨（2008）合计施字I—9号监理单位：英泰克工程（顾问)上海有限公司编号：
