环氧树脂专业书籍

—— 概况———— 性能—————— 合成 ———————— 应用 —————————— 发展目 录第一部分 环氧树脂的概况 (1)一、环氧树脂的定义及发展简史 (1)二、 环氧树脂的性能及应用特点 (3)三、环氧树脂的应用领域及国内外应用发展概况 (5)第二部分 环氧树脂的性能 (13)一、环氧树脂的类型及合成方法 (13)二、环氧树脂的命名 (14)三、环氧树脂的化学反应性 (16)第三部分 环氧树脂的合成 (21)一、双酚A型环氧树脂的合成 (21)二、其他双酚型缩水甘油醚环氧树脂的合成 (26)三、多酚型缩水甘油醚环氧树脂的合成 (29)第四部分 环氧树脂的应用 (32)一、环氧树脂的固化 (32)二、环氧树脂的固化成型 (35)三、环氧树脂的改性 (37)四、环氧树脂涂料 (44)五、环氧树脂胶粘剂 (48)六、环氧树脂电子电器封装及绝缘材料 (53)七、环氧树脂复合材料 (55)八、环氧树脂在建筑中的应用 (58)第五部分 环氧树脂的发展 (63)一、合成新的固化剂 (63)二、新型耐热环氧树脂 (64)三、新型耐温、耐湿环氧树脂及复合物 (65)四、液晶环氧树脂 (66)五、纳米材料在环氧树脂中的应用 (67)第一部分 环氧树脂的概况一、环氧树脂的定义及发展简史1.1 环氧树脂定义环氧树脂（Epoxy Resin）是泛指含有两个或两个以上环氧基，以脂肪族、脂环族或芳香族等有机化合物为骨架并能通过环氧基团反应形成有用的热固性产物的高分子低聚体(01igolner)。

当聚合度n为零时，称之为环氧化合物，简称环氧化物(Epoxide)。

这些低相对分子质量树脂虽不完全满足严格的定义但因具有环氧树脂的基本属性在称呼时也不加区别地统称为环氧树脂。

在工业技术领域中，有些例外与上述定义不符，例如制造飞行器涂料所用芳香基多元醇，尽管每个分子中环氧基含量低于2，甚至是零，传统上也称之为环氧树脂，它与高分子质量酚氧化合物非常相似，其合成的原料与主要的工业环氧树脂相同，因而也称为环氧树脂。

树脂涂料方面书籍
以下是一些关于树脂涂料的书籍推荐：
1. "涂料及其应用技术" (作者：王志等著) - 这本书全面介绍了涂料的基本原理、各种类型的涂料以及涂料的应用技术。

2. "树脂涂料工艺" (作者：黄建华等著) - 这本书重点介绍了树脂涂料的制备工艺以及相关的应用技术。

3. "树脂涂料原理与应用" (作者：程建群等著) - 这本书系统地介绍了树脂涂料的原理、性能及应用领域，并包含了相关的案例分析。

4. "树脂涂料科学与工程" (作者：刘忠富等著) - 这本书详细讲解了树脂涂料的科学原理、加工工艺、性能及应用，并提供了一些实际案例。

请注意，这些书籍可能是以中文撰写的。

如果您对英文书籍感兴趣，可以尝试搜索关键词"Resin Coatings"或"Resin Coating Technology"等相关主题的书籍。

树脂基复合材料成型工艺书本
《树脂基复合材料成型工艺》是一本介绍树脂基复合材料成型工艺的专业书籍，该书涵盖了复合材料成型工艺的基本原理、工艺流程、材料选择、设备使用、质量控制等方面的内容。

这本书通常会包括以下几个方面的内容：
1. 基本原理，介绍树脂基复合材料的基本原理，包括树脂基复合材料的组成、性能特点、应用领域等方面的内容。

2. 工艺流程，详细介绍树脂基复合材料的成型工艺流程，包括预处理、成型、固化、表面处理等各个环节的具体步骤和要点。

3. 材料选择，介绍在树脂基复合材料成型过程中常用的树脂、增强材料以及辅助材料的选择原则和性能要求。

4. 设备使用，介绍在树脂基复合材料成型过程中所需的设备和工具的选择、使用和维护方法。

5. 质量控制，介绍树脂基复合材料成型过程中的质量控制方法和质量检测手段，确保最终产品的质量符合要求。

这本书通常会针对不同类型的树脂基复合材料，例如热固性树脂基复合材料和热塑性树脂基复合材料等，进行详细的讲解和案例分析，以帮助读者更好地理解和掌握树脂基复合材料成型工艺。

同时，该书可能还会介绍一些最新的技术进展和发展趋势，以及在实际生产中常见的问题和解决方法，帮助读者更好地应用于实际工程中。

总的来说，这本书将会全面系统地介绍树脂基复合材料成型工艺的理论和实践，对于从事相关领域的工程技术人员、研究人员以及学生都将具有一定的参考价值。

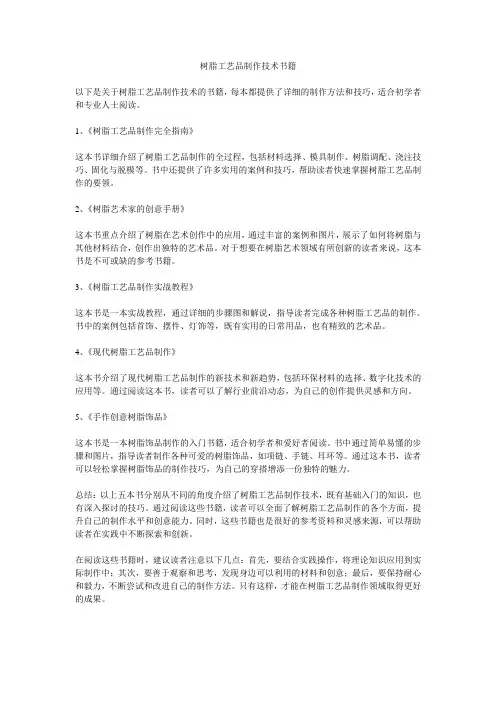

树脂工艺品制作技术书籍以下是关于树脂工艺品制作技术的书籍，每本都提供了详细的制作方法和技巧，适合初学者和专业人士阅读。

1、《树脂工艺品制作完全指南》这本书详细介绍了树脂工艺品制作的全过程，包括材料选择、模具制作、树脂调配、浇注技巧、固化与脱模等。

书中还提供了许多实用的案例和技巧，帮助读者快速掌握树脂工艺品制作的要领。

2、《树脂艺术家的创意手册》这本书重点介绍了树脂在艺术创作中的应用，通过丰富的案例和图片，展示了如何将树脂与其他材料结合，创作出独特的艺术品。

对于想要在树脂艺术领域有所创新的读者来说，这本书是不可或缺的参考书籍。

3、《树脂工艺品制作实战教程》这本书是一本实战教程，通过详细的步骤图和解说，指导读者完成各种树脂工艺品的制作。

书中的案例包括首饰、摆件、灯饰等，既有实用的日常用品，也有精致的艺术品。

4、《现代树脂工艺品制作》这本书介绍了现代树脂工艺品制作的新技术和新趋势，包括环保材料的选择、数字化技术的应用等。

通过阅读这本书，读者可以了解行业前沿动态，为自己的创作提供灵感和方向。

5、《手作创意树脂饰品》这本书是一本树脂饰品制作的入门书籍，适合初学者和爱好者阅读。

书中通过简单易懂的步骤和图片，指导读者制作各种可爱的树脂饰品，如项链、手链、耳环等。

通过这本书，读者可以轻松掌握树脂饰品的制作技巧，为自己的穿搭增添一份独特的魅力。

总结：以上五本书分别从不同的角度介绍了树脂工艺品制作技术，既有基础入门的知识，也有深入探讨的技巧。

通过阅读这些书籍，读者可以全面了解树脂工艺品制作的各个方面，提升自己的制作水平和创意能力。

同时，这些书籍也是很好的参考资料和灵感来源，可以帮助读者在实践中不断探索和创新。

在阅读这些书籍时，建议读者注意以下几点：首先，要结合实践操作，将理论知识应用到实际制作中；其次，要善于观察和思考，发现身边可以利用的材料和创意；最后，要保持耐心和毅力，不断尝试和改进自己的制作方法。

只有这样，才能在树脂工艺品制作领域取得更好的成果。

国内外有关环氧树脂的文献摘录环氧树脂部分.I8.网络聚合物材料通讯第6卷国内外有关环氧树脂的文献摘录鬻罐蠡鹱蓦【说明】本专栏按下列格式编制(1)本专栏序号;(2)文献题目;(3)文献摘要;(4)文献来源.环氧树脂部分20073066采用脲衍生物作为环氧树脂促进剂不对称取代的脲衍生物R1RNC(:O)NH2(R1及R2=线形或支链的C..烷基)与双氰胺(粒径0.5—100pm)合用可作为环氧树脂(基于卤化双酚A,双酚F和间苯二酚或四羟苯基乙烷)的交联催化剂.这种树脂?双氰胺一脲衍生物体系可稳定储存数周,在70～220℃下加热则可快速固化.固化的环氧树脂可用于纤维增强复合材料,粉末涂料,层压板及胶粘剂.如,一混合物含环氧树l~(Epikote828),双氰胺及1,1一二甲脲(配比100:6:1),其可稳定储存5周,在87℃下固化90min后,未反应的环氧树脂含量为26%.无双氰胺存在下,该混合物未反应的环氧树脂含量为35%.(CA142:39214)20073067可用于具有高透光性和良好粘接性的光学胶粘剂的U\,固化环氧树脂组成物该组成物在高温及/或高湿条件下具有良好的粘接性.其组成包括脂环族环氧树脂,硅油及光聚合引发剂.如,Celloxide2021P(3,4环氧环己基甲基3,4一环氧环己基羧酸酯共聚物)27份,EpikoteYX8000(氢化双酚A环氧树I~)63份,BY16855D(端环氧基二甲基硅氧烷)10份混合得到UV固化胶粘剂,固化后透光性91%.2块石英玻璃板以该胶粘剂粘接后, 在uV下曝露得到试样,其粘接强度在121℃和202.6kPa下进行的24h压力蒸煮试验前后的粘接强度分别为16.3和10.1MPa.(CA142:39653) 20073068具有黏度低和贮存期长的耐开裂环氧树脂组成物该组成物可用于电子设备,建筑材料,胶粘剂等.共组成包括(A)环氧树脂,(B)带2个环氧基团的(不)饱和环十二烷及(C)固化剂.如,将双酚A 环氧树l~(Epikote828)和1,5一二环氧基-9-环十二烯混合,加入二乙基二氨基二苯基甲烷,混合,脱泡,模塑并固化得到试样,其拉伸强度73.8MPa,弯曲模量3.1GPa,弯曲强度121MPa(JISK 6911),Izod冲击强度74J/m.(CA142:57304) 20073069低黏度及耐热环氧树脂组成物及其固化产物该组成物包括(A)三苯基甲烷型环氧树脂及(B) 由甲醛,苯酚及水杨醛缩合得到的酚醛树脂.如,一旋流指标92.6cm的环氧树脂组成物可按下述方法制得:混合EPPN502H(苯酚与2一羟基苯甲醛聚合物多缩水甘油醚)12.55%,甲醛一苯酚一水杨醛共聚物7.38%,三苯基膦0.07%,熔融SiO257.20%以及粉碎的SiO222.80%.该组成物可用于电子材料,模塑料,浇注料,层压材料,涂料及胶粘剂等.(CA142:7396)20073070具有良好的粘接性,柔韧性的耐湿环氧树脂组成物该组成物可用于胶粘剂,涂料及密封胶等.组成包括(A)固化剂及(B)由下列物质反应得到的环氧树脂:(b1)带有2个环氧基团的环氧树脂,(b2)多羟基苯酚与每个分子上有2个乙烯基醚基团的乙烯基醚反应制得的带缩醛基团的改性酚.如,一组成物中含4%2一乙基～4一甲基咪唑和环氧树I1(由环氧树l~(Epiclon85os)和改性苯酚(由双酚A和三乙二醇二乙烯基醚(Rapi—CureDVE3)制得)反应得到).由该组成物制得的2.0mm厚试片在85℃,相对湿度85%条件下贮存300h增重1.8%.(CA142:199491)20073071环氧树脂低温冲击强度改性剂题述改性剂为环氧端基聚合物,不含游离苯酚,特别适用于胶粘剂.在90℃,真空下加热200g经真空干燥的聚丁二醇(羟值57.7),47.5gIPDI及40mg二月桂酸二丁锡2.5h得到产物(NCO含量3.6%).该产物与17.7g双酚M在90~cIl热3h(NCO含量2.1%),而后混合78.1g三羟甲基丙烷二和三缩水甘油醚,在90℃加热3h(NCO含量<0.1%),再与82.9g双酚A环氧树脂混合得到一组成物(I),其端环氧基含量2.51eq/kg.将二聚酸123.9g,Ph3P1.1g,4,4一磺基二苯酚71.3g和双酚A环氧树脂845g混合,该混合物55.6g与36.0gI及添加剂的组成物剪切强度19.0MPa,冲击强度在23,0,一20和一30℃下分别为14.5,13.7,11.9,10.7J.(CA142:135633)第3期网络聚合物材料通讯.19.20073072具有良好涂覆性的高介电常数环氧树脂组成物及其浆体该组成物包括30%75%(体积分刿的钛酸钡(表面经钛酸酯偶联剂处理)及25%～70%的环氧树脂(含交联剂及促进剂).如,一组成物含25%的混合物(52%的YD8125(双酚A环氧树脂),47%六氢邻苯二甲酸酐及1%Epicure301q(交联促进剂))以及75%的以二(焦磷酸二辛酯) 羟乙酸钛酸酯表面处理的钛酸钡,钛酸钙,钛酸锡.将其施于铜箔上,加热固化后得到涂膜,介电常数200,介电损耗正切值为1.(CA142:75771) 20073073潜伏性固化促进剂及其贮存稳定的热固化环氧树脂组成物题述组成物可用于电子封装材料,组成包括可固化环氧树脂,固化剂及四(4一甲基苯基)硼酸三苯基(4一甲基苯基)鳞(I)固化促进剂. 如,一组成物含YX4000HK(联苯型环氧树脂), MEH7800S(苯酚芳烷基树脂)及I,其150,175, 200℃下凝胶时间分别为87,28,15S.(CA142:317065)20073074柔性印刷线路板用无卤阻燃环氧树脂胶粘剂组成物该组成物含45%～90%(体积分数)的环氧树脂,固化剂及橡胶的混合物以及105～55%的硼化合物粉末.如,一组成物含90%(体积分数)由Epikote828EL37.8%(质量分数,下同),HN5500(3一或4一甲基六氢邻苯二甲酸酐)34.8%及Nipol1072(含羧基腈橡胶)27.0%组成的混合物及10%(体积分数)的硼酸锌,将该混合物施于聚酰亚胺膜上,干燥后得到试片,阻燃水平(UL94)VTM一0 级.将铜梳状电极夹在带有胶粘剂层的聚酰亚胺膜中制得的试片具有很好的绝缘性和耐渗移性. (CA142:393532)20073075具有良好贮存稳定性的环氧树脂固化剂及其环氧树脂组成物题述固化剂组成物包括(A)100份酸酐固化剂,(B)叔胺固化促进剂及(c)o.1-5份羟基苯甲酸酯HOC6H(:o)o(R1o)R2(R1O=C2或C3氧化烯,=Cl-l2直链或支链烷基,C5～12环烷基,n:0～10).如,一组成物含3一甲基四氢邻苯二甲酸酐,4一甲基四氢邻苯二甲酸酐,水杨酸甲酯及Curezol2E4MZ(2一乙基一4一甲基咪唑),其在40℃下3d后CO2生成量为4.1mL.而后,该组成物与Epikote828(双酚A环氧树脂)混合,固化得到试样,其玻璃化温度141℃,1MHz下介电常数3.1.(CA142:317607)20073076水性环氧树脂涂料用固化剂题述固化剂可提供极低的低收缩性,可由聚乙二醇及/或聚丙二醇缩水甘油醚,双酚A或双酚F缩水甘油醚及双酚A或双酚F与聚酰胺的反应产物处理得到.在160 ℃下搅拌聚丙二醇二缩水甘油醚(环氧当量326)44 g,双酚A二缩水甘油醚(ChemresE20)46.2g,双酚14.0g及Ph3P0.1g的混合物约3.5h(环氧含量3.95%),在60℃下混合121.4g二乙烯三胺,而后160℃下加热2h,200℃,10Pa下除去过量的胺,再在90℃下混合89.5gH2O,得到澄清琥珀色液体,Brooldield黏度(4o℃,i0r/rain)2.14Pa?S,胺值134.文中给出了采用该产品固化水性环氧树脂的例子.(CA142:318351)20073077具有良好的耐热冲击性用于功率控制装置的单组分环氧树脂胶粘剂组成物该组成物固化后的玻璃化温度170℃,25℃,i0Hz下的动态储能模量2GPa,组成包括(a)100份含芳基的环氧树脂,(b)1～20份双氰胺交联剂,(C)10～15份Tg<一40~C的热塑性弹性体增韧剂及(d)填料.该组成物可用于粘接电机轴与和电机轴具有不同热膨胀系数的永久磁铁.如,一组成物含DGEBA(双酚A环氧树脂)56份,YH434(四缩水甘油二氨基二苯基甲烷)44份,JSR—FX602(含羧基的交联的丁腈橡胶)10份,CG1400(双氰胺)10份,DCUM[3一(3,4一二氯苯基)一1,1一二甲脲】4份,填料94份,将其用于粘接Nd和Fe试片,Tg175℃,储能模量1GPa,具有良好的耐热冲击性.(CA142:l15631) 20073078用于光学半导体设备密封胶的环氧树脂组成物题述组成物的固化产物吸水率2%,400nm光透射率40%～80%,500nm光透射率50%,其组成包括(1)带2个环氧基团的环氧树脂,(2)酸酐固化剂,(3)固化促进剂,(4)含有SiO2,CaO及2o3的球形玻璃颗粒(平均粒径5～100m),(5)-苯酮类UV吸收剂及(6)1%～5%最大粒径70m的球形熔融SiO2.如,一组成物中含双酚A环氧树脂,异氰脲酸三缩水甘油酯,4一甲基六氢邻苯二甲酸酐,2甲基眯唑,含MgO的硅铝酸钙玻璃,2一羟基一4一甲氧基二苯酮,熔融SiO,将其压片传递成型得到试片,具有良好的耐UV辐射和耐焊性.{CA142:356088)。

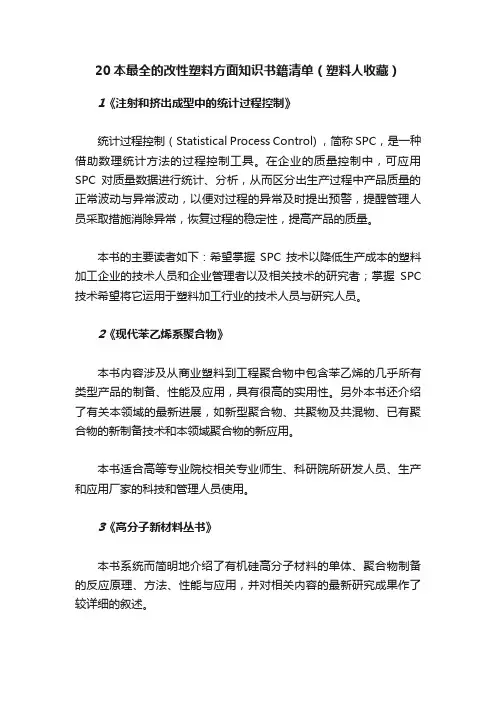

20本最全的改性塑料方面知识书籍清单（塑料人收藏）1《注射和挤出成型中的统计过程控制》统计过程控制（Statistical Process Control) ，简称SPC，是一种借助数理统计方法的过程控制工具。

在企业的质量控制中，可应用SPC对质量数据进行统计、分析，从而区分出生产过程中产品质量的正常波动与异常波动，以便对过程的异常及时提出预警，提醒管理人员采取措施消除异常，恢复过程的稳定性，提高产品的质量。

本书的主要读者如下：希望掌握SPC技术以降低生产成本的塑料加工企业的技术人员和企业管理者以及相关技术的研究者；掌握SPC 技术希望将它运用于塑料加工行业的技术人员与研究人员。

2《现代苯乙烯系聚合物》本书内容涉及从商业塑料到工程聚合物中包含苯乙烯的几乎所有类型产品的制备、性能及应用，具有很高的实用性。

另外本书还介绍了有关本领域的最新进展，如新型聚合物、共聚物及共混物、已有聚合物的新制备技术和本领域聚合物的新应用。

本书适合高等专业院校相关专业师生、科研院所研发人员、生产和应用厂家的科技和管理人员使用。

3《高分子新材料丛书》本书系统而简明地介绍了有机硅高分子材料的单体、聚合物制备的反应原理、方法、性能与应用，并对相关内容的最新研究成果作了较详细的叙述。

系统介绍了有机硅聚合物材料发展快、内容新的有机硅聚合物乳液、有机硅光电材料、硅烷偶联剂、有机硅液晶聚合物方面的研究与应用成果。

本书内容新颖、资料丰富详实，是从事有机硅聚合物材料及新材料研究与开发、生产与应用的科技工作者的有益的参考书，并可作为大专院校相关专业本科生和研究生教学用书。

也是关心有机硅材料发展与应用、需了解这一内容的广大读者必要的工具书和参考书。

4《工程材料性能与选用》本书系统地介绍了常用工程材料性能与应用的基本知识。

内容涉及塑料和橡胶、纤维、石材、木材和竹材、玻璃、陶瓷、黑色金属和有色金属材料、胶黏剂、涂料、无机胶凝材料和复合材料，对各类材料的结构与基本性质、主要品种和特点以及每一种材料的应用方法都做了较为详细的介绍，还介绍了进行一般产品设计时材料选择的原则和方法。
