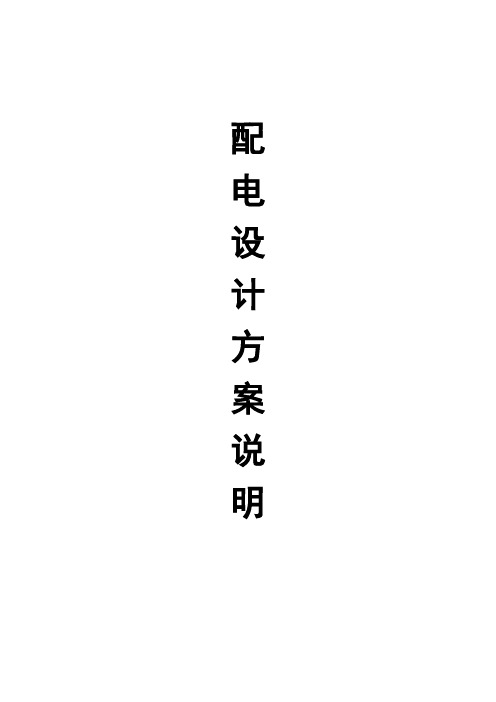

配电设计方案说明配电设计方案说明一、概述依据所提供的二变配电用电情况,整个厂区设置有三个变配电室:一个高压变配电室、一个室内低压变配电室和一个箱式低压变配电室。
1、高压变配电室有八路6KV配电线路深入车间负荷中心:六路到球磨车间6台(400KW/台)球蘑机,负荷2400KW;一路到矿池车间,负荷315KW;一路到水泵房,负荷500KW。
还有三路6KV配电线路为1#、2#和3#变压器供电。
2、室内低压变配电室设置1#(1000KV A)和2#(2000KV A)两台6/0.4KV 变压器。
其中:1#变压器为粉仓、球磨车间、高频筛车间、摇床车间、矿池车间、螺旋溜槽车间、精矿浓缩过滤车间、办公区的低压负荷供电;2#变压器为圆锥破车间、鄂破车间、浮选车间的低压负荷供电。
3、箱式低压变配电室设置3#(1000KV A)6/0.4KV变压器,为尾矿浓缩过滤车间的低压负荷供电。
本次设计的主要内容是:对1#、2#、3#变压器的选型;依据车间低压负荷的分布情况,对低压配电开关柜选型和配电系统设计;对车间内各动力柜、控制柜的配电、控制系统设计。
相关供配电线缆设计选型及线路敷设方式。
二、变压器的选型考虑建设成本的经济性和技术上的合理性、可行性,本方案采用S9型油浸式变压器。
选用南瑞公司生产的产品。
其相关资质证明和技术参数资料附后。
三、低压配电开关柜选型和配电系统设计根据各车间用电负荷情况,合理优化供配电回路。
1、动力配电与照明配电分开设计,符合生产车间的实际运行情况,保证安全生产。
办公区与各车间照明设计一台低压配电柜,以满足各区域照明配电要求。
动力配电各用电负荷都设计安装有电度表,方便管理。
2、设置无功补偿柜,就地提高功率因数达到0.9以上,提高供电质量,同时也是降低电能消耗的费用。
3、室内低压变配电室1#与2#变压器的低压配电开关柜之间设置联络柜,在生产任务不饱满的情况下,根据负荷使用情况可选择停用一台变压器,以节约使用成本。
福建省电力有限公司10kV配电工程典型设计架空线路部分10BN模块(JKLYJ-10/120导线)福建省电力有限公司营销部2010年12月(修订)前言为进一步提高配网线路工程的标准化建设,加强业扩工程管理,统一建设标准,统一设备规范,明确建设工期,降低工程造价,方便设备招标,结合近年来我省输电线路抗冰防雷等最新研究成果及2010年配网灾后调研报告,针对新一轮农网改造,福建省电力公司营销部在国家电网公司66kV及以下输配电工程典型设计的指导下,在公司原有的配电典设基础上,整合省内各方面的资源,组织省内5家设计单位完成了福建省10kV配电工程典型设计修编工作。
本次典设修编涵盖配电线路、电气设备、电缆土建、配电站房等方面设计内容,充分借鉴主网“三通一标”的指导思想与建设经验,使典型设计系统化、集约化、差异化;从源头上将配电网现场规范化建设标准纳入设计;从设备配置,设计裕度,参数配合三方面控制工程造价;集中全省各地专家的智慧,将新设备、新技术纳入设计范围,更好地为配网建设与改造提供质量优异、价格合理的设计产品。
本次典设修编工作范围:单相变、三相变配电供电模式下的10kV及380/220V架空线路杆塔;杆上设备;低压接户线及配电表箱;电缆土建;配电站房。
其中架空线路部分共设置10AN、10BN、10CN、10DXN(单相变)、380/220V等5个杆塔模块、12个子模块及相应的工程设计案例及基础配置案例;杆上设备共设置单相变、三相变2种类别;低压接户线及配电表箱共设置单相电度表4种表位接线类别及三相电度表(带CT、不带CT)2种表位接线类别;电缆土建共设置三种敷设方式(直埋、排管、电缆沟);配电站房共设置七种类别(10kV侧带计量、10kV侧不带计量、10kV侧带计量及0.4kV侧、10kV侧不带计量及0.4kV侧四种配电站房、10kV箱式变、配电箱、10kV户外环网柜)。
在具体的配电或业扩工程套用本图集时,仍需要委托有相应资质的设计单位承担工程设计,同时应与省公司印发的福建省农村配电网规划设计导则(试行)、中低压配电网建设改造技术导则、配电设备选型指导意见、配电现场规范化标识等现行规定配套使用,确保典型设计更加全面、有效地得到推广。
综合配电箱安装使用说明书.pdfDJ系列综合配电箱安装使用说明书第一章概述系统概述DJ系列户外低压综合配电箱广泛应用于交流50Hz,额定电压400V的配电系统,作为动力、照明及配电设备的电能分配、电能计量、无功补偿及保护之用。
该系统具有电能分配、漏电保护、低压防雷、断电保护、记录、通讯、电能计量、无功自动补偿等功能;具有分断能力高,动热稳定性好、电气方案灵活、系列性、实用性强、结构设计合理、电路配置安全、防护性能好、运行安全可靠等优点。
该产品已通过中国质量认证中心CCC认证,证书编号:208。
执行标准装置中的所有电器元件均符合相应的国家标准或行业标准,并严格执行下列标准:GB 4208-2008 外壳防护等级的分类(IP代码)GB/Z 6829-2008 剩余电流动作保护电器的一般要求GB 低压成套开关设备和控制设备第一部分型式试验和部分型式试验成套设备GB 7947-2006 导体的颜色或数字标识GB 低压断路器GB/T 15576-2008 低压成套无功功率补偿装置GB/T 低压系统内设备的绝缘配合GB/T 20641-2006 低压成套开关设备和控制设备空壳体的一般要求JB/T 10695-2007 低压无功功率动态补偿装置JJG 596-1999 电子式电能表检定规程DL/T 448-2000 电能计量装置技术管理规程DL/T 499-2001 农村低压电力技术规程DL/T 597-1996 低压无功补偿控制器订货技术条件DL/T 614-2007 多功能电能表DL/T 620-1997 交流电气装置的过电压保护与绝缘配合DL/T 645-2007 多功能电能表通信规约DL/T 736-2000 剩余电流动作保护器农村安装运行规程DL/T 842-2003 低压并联电容器装置使用技术条件《国家电网公司输变电工程典型设计10kV配电工程分册》2006版Q/ 《配电监控终端技术条件》(试行)Q/ 《低压无功补偿装置使用技术条件》(试行)Q/GDW-9《农村低压台区综合配电箱使用技术条件》《湖北省电力公司城市配网10kV柱上变压器台典型设计及典型施工工艺》(电司生[2007]19号第二章DJ系列户外综合配电箱使用环境条件环境温度:-25℃~+40℃;海拔高度:不超过2000m;空气湿度:日平均相对湿度不大于95%,在+25℃时,相对湿度短时可达100%;地震烈度:8度污染等级: 3安装地点:无剧烈振动和冲击设备,安装时与垂直面的倾斜度不超过5度;工作场所:无腐蚀性气体、无导电尘埃、无易燃易爆的介质存在。
附件10kV及以下电网工程设计实例××县10kV城区Ⅲ馈路线路改造工程设计陕西省地方电力(集团) 有限公司××设计公司××年××月××日(设计图章)A4A4X X县10kV 城区Ⅲ馈路配电线路改造工程设计说明XX县三星街属XX县县城新开发区,原由35kV变电站到汤坪镇的10kV 配电线路过境线供电,导线型号为:LGJ-50mm2,随着城镇建设的不断发展,该线路已不能满足用电负荷的增长,为保证城镇生活及工农业生产的供电需求,配合XX 县城建规划,对35kV城关变至汤坪镇三星街10kV过境线段实施改造,改造后线路命名为:XX县城区Ⅲ馈路。
该供电城区涉及用电户635户,3170余人,根据XX县电力局营销科对该街区未来5年的用电负荷预测,预计该街区用电负荷将达到2400kW;汤坪镇负荷将达到1200kW。
全馈路供电主要为照明负荷。
XX县城区Ⅲ馈路配电线路改造工程,属农村电网改造升级工程,已经集团公司陕地电发[2010]XX号文件批复立项。
一、设计依据与范围1.1 设计依据(1)《国家能源局农村电网改造升级技术原则》(国能新能[2010]306号)及电力行业相关规程和规范;(2)陕西省地方电力(集团)有限公司《关于2010年中低压完善工程的批复》(陕地电发[2010]XX号)(3)《XX供电分公司关于2010年中低压完善工程实施方案批复》(X地供发[2010]XX号)(4)DL/T5220-2005《10kV及以下架空配电线路设计规程》;(5)陕西省地方电力(集团)有限公司《10kV及以下配电网工程典型设计》;(6)XX县供电分公司营销科对三星街区负荷预测资料;(7)XX县城建局建设实施规划。
1.2 设计范围及规模XX县城区Ⅲ馈路配电线路改造工程的设计范围:(1)线路:①10kV主干线路始于35kV城关变电站外1#出线杆,到街区疾控中心14#杆止。
195-国家电网公司配电网工程典型设计10kV配电变台分册.ppt1、国家电网公司配电网工程典型设计配电变台分册〔典型设计应用方案-青海版〕n名目一、与2022版典设比照二、10kV配电变台分册典型设计n10kV柱上变压器台修编状况10kV柱上变压器台方案概述方案方案概述ZA-150~400kVA〔三相〕10kV侧承受电缆或架空绝缘线引下,低压综合配电箱承受悬挂式安装,双杆等高。
ZA-210~100kVA〔单相〕低损耗、全密闭、油浸式单相节能型变压器,并实行防盗措施;10kV侧:跌落式熔断器;220V侧:带空气断路器的低压开关箱,单杆。
ZA-3线路调压器全密封、油浸式调压变,容量为1000-4000kVA;10kV侧:柱上真空断路器,台式。
原典设7个方案,加上一个补充方案共计8个方案,保存原有ZA-2、2、ZA-3、ZA-5,ZA-6、ZA-7方案。
依据“标准化台架、模块化组件〞的设计原那么:合并ZA-2、ZA-3、ZA-5三相变设计方案;精简不常用的原典设ZA-1、ZA-4、ZA-8方案;取消ZA-2、ZA-3方案中低压配电室模块。
8个方案3个方案标准化台架模块化组件一、与2022版典设比照n设计范围柱上变压器台设计范围是从高压引下线接头至低压出线这段范围的柱上变压器及相关的电气设备。
设计深度按施工图设计内容深度要求开展工作。
〔一〕设计范围及深度总体说明二、10kV配电变台分册典型设计n海拔高度:≤1000米。
环境温度:-30~+40℃。
最热月平均最高温度:35℃。
污秽等级:国标Ⅲ级污秽区。
日照强度:0.1W/cm²。
最大风速:3、30m/s。
地震烈度:按7度设计,地震加速度为0.1g。
〔二〕环境条件n〔三〕10kV柱上变压器台典型设计技术方案组合方案分类工程名称变压器主要设备安装要求无功补偿安装方式ZA-150~400kVA〔三相〕10kV侧承受电缆或架空绝缘线引下,低压综合配电箱承受悬挂式安装,进线承受架空绝缘导线或相应载流量的电缆,出线可承受架空绝缘导线或电缆引出。
10kV柱上三相变压器台典型设计方案1 设计说明1.1 总的部分本典型设计为“国家电网公司配电网工程典型设计配电分册”中对应的“10kV柱上变压器台典型设计”部分,方案编号为“ZA-1”,由一个标准化台架和4个组件模块组合成3个子方案。
变压器侧装、电缆侧面引下对应的子方案编号为“ZA-1-CL”,变压器侧装、架空绝缘线侧面引下对应的子方案编号为“ZA-1-CX”,变压器正装、架空绝缘线正面引下对应的子方案编号为“ZA-1-ZX”。
方案ZA-1主要技术原则:10kV侧采用电缆或架空绝缘线引下,低压综合配电箱采用悬挂式安装,进线采用架空绝缘导线或低压单芯电缆,出线采用架空绝缘导线或电缆引出。
1.1.1 适用范围一般宜选用柱上式变压器和低压综合配电箱方式,ZA-1-CL、ZA-1-CX、ZA-1-ZX子方案适用于各类供电区域。
本设计方案为单回路线路,如果采用双回路,可根据实际情况作相应的调整。
1.1.2 方案技术条件本方案根据“10kV柱上变压器台典型设计总体说明”确定的预定条件开展设计,方案组合说明见表1-1。
表1-1 10kV柱上变压器台ZA-1典型方案技术条件表序号项目名称内容1 10kV变压器变压器采用低损耗、全密封、油浸式变压器,容量为400kVA及以下。
2 低压综合配电箱外形尺寸选用1350mm×700mm×1200mm,空间满足400kVA及以下容量配变的1回进线、3回馈线、计量、无功补偿、配电智能终端等功能模块安装要求。
箱体外壳优先选用304不锈钢材料(厚度为2mm),也可选用纤维增强型不饱和聚脂树脂材料(SMC)。
低压综合配电箱按变压器容量分2档:200kVA以下变压器按200kVA容量配置低压综合配电箱,200kVA~400kVA变压器按400kVA容量配置低压综合配电箱。
对于选用10m等高杆的偏远农村、山区,低压综合配电箱尺寸选用800mm×650mm×1200mm,空间满足200kVA及以下容量配变的1回进线、2回馈线、计量、无功补偿、配电智能终端等功能模块安装要求。
云南电网公司红河供电局2019年蒙自城网项目工程智能综合配电箱(JP柜)技术规范书2019年5月货物需求一览表1 总则1.1 一般规定1.1.1 投标人应具备招标公告所要求的资质,具体资质要求详见招标文件的商务部分。
1.1.2 投标人须仔细阅读包括本技术规范(技术规范通用和专用部分)在内的招标文件阐述的全部条款。
投标人提供的智能综合配电箱(JP柜)应符合招标文件所规定的要求,投标人亦可以推荐符合本招标文件要求的类似定型产品,但必须提供详细的技术偏差。
如有必要,也可以在技术投标文件中以“对规范书的意见和同规范书的差异”为标题的专门章节加以详细描述。
1.1.3 本招标文件技术规范提出了对智能综合配电箱(JP柜)的技术参数、性能、结构、试验等方面的技术要求。
1.1.4 本招标文件提出的是最低限度的技术要求,并未对一切技术细节做出规定,也未充分引述有关标准和规范的条文,投标人应提供符合本技术规范引用标准的最新版本标准和本招标文件技术要求的全新产品,如果所引用的标准之间不一致或本招标文件所使用的标准如与投标人所执行的标准不一致时,按要求较高的标准执行。
1.1.5 如果投标人没有以书面形式对本招标文件技术规范的条文提出差异,则意味着投标人提供的设备完全符合本招标文件的要求。
如有与本招标文件要求不一致的地方,必须逐项在“技术差异表”中列出。
如果没有不一致的地方,必须在“技术差异表”中写明为“无差异”。
1.1.6 本招标文件技术规范将作为订货合同的附件,与合同具有同等的法律效力。
本招标文件技术规范未尽事宜,由合同签约双方在合同谈判时协商确定。
1.1.7 本技术规范中涉及有关商务方面的内容,如与招标文件的商务部分有矛盾时,以商务部分为准。
1.1.8 本招标文件技术规范中通用部分各条款如与技术规范专用部分有冲突,以专用部分为准。
1.2 投标人应提供的资格文件投标人在投标文件中应提供下列合格的资格文件,否则视为非响应性投标。
JP型户外无功补偿综合配电柜产品说明书上海一开投资(集团)有限公司目录一、产品概述 (1)二、装置型号定义 (1)三、产品特点 (1)三、主要性能 (1)四、运行条件 (2)五、技术参数: (2)六、安装调试 (2)七、使用与维护注意事项 (5)八、外形及安装尺寸图 (5)九、电气一、二次原理示意图 (8)十、订货须知 (11)十一、附录A (11)一、产品概述JP型低压配电无功补偿综合柜是一种本着安全、经济、合理、可靠的原则而设计的新型户外配电无功补偿综合柜。
适用于城网、农网改造、工矿企业、路灯照明、住宅小区等交流50Hz、额定电压380V 的配电系统中,具有电能分配、控制、保护、无功补偿、电能计量等多功能的新型户外综合配电箱,同时可根据用户要求加入漏电保护功能。
产品具有结构新颖、合理、防护等级高、安装调试、维护及检修方便等优点。
产品符合GB7251.12-2013、GB/T15576-2008,并通过了3C认证,是目前电网改造中理想的低压成套装置。
JP系列户外配电无功补偿综合柜适用于0.4kV电压等级的电能分配、计量、保护和无功功率自动补偿。
二、装置型号定义三、产品特点JP系列户外综合配电箱,可具有配电,补偿,计量三种基本功能。
用户可根据需要选择不同方案,具体方案号如下:01——配电+补偿+计量 02——配电+补偿 03——配电+计量 04——补偿+计量05——配电 06——计量 07——补偿三、主要性能1、响应及时迅速,补偿效果好,工作可靠,可根据用户需求加入漏电保护器。
2、保护功能:过压、过载、欠压、欠流、短路、缺相、零序超限等功能3、自动运行功能:停电推出、送电后延时10s自动恢复4、可提高电网功率因数达到0.95以上四、运行条件1、环境温度: -40℃~+55℃2、空气相对湿度:≤90%(相对环境温度为20℃~25℃)3、海拔高度:不超过3000m4、环境条件:适用于箱体内安装,不适用于有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的地方。
设计说明!(通用版)节选一。
供电1。
本装饰设计的供电电源采用原建筑设计的电源和电压等级。
2。
配电箱的位置保持原建筑设计位置不变,如本设计平面图中配电箱的位置与原建筑设计位置不同时,按原位定位。
3。
配电箱回路开关整定值及箱体规格按本设计要求选用开关厂定型产品。
箱体选用开关单元数与开关回路数相接近的箱体,但至少应预留三个单元的备用空格。
二。
线路敷设1。
室内所有装修线路均采用穿PVC阻然管吊顶内或离地、离墙敷设。
2。
图中未注明敷设方式的路线,其敷设方式为:照明线路采用"PNA",插座路线采用"DA"或"PNA",弱电线路采用"DA"或"PNA"3。
图中未标明管径为6mm2以下的线路,其穿管管径为:a。
1.5mm2及2.5mm2导线1-3根共管时,管径采用φ16;4根导线共管时,管径采用φ20;5-6根导线共管时,管径采用φ25。
7-8根导线共管时,管径采用φ32。
b。
4mm2和6mm2导线1-3根共管时,采用φ20;4根导线共管时,采用φ25;5-6根导线共管时,采用φ32。
c。
电话、电视、电脑线1根穿管时,采用φ16;2-3根共管时,采用φ20; 4-5根共管时,采用φ25;6-8根共管时,采用φ32。
三。
其它1。
所有灯具的图例说明详见平面图,灯具准确定位详见饰施。
2。
所有插座均选用安全型插座。
所有未标明导线根数的插座线路均为三根线。
3。
接地保护采用原建筑保护接地系统。
4。
图中未尽事项均按国家现行规程规范的要求进行严格施工和验收。
未注明的做法详见《建筑电气安装工程图集。
综合配电箱典型设计说明
一、杆变综合配电箱具备的功能:
具有防雷保护;
具有过载短路保护功能;
出线带漏电流保护,带重合闸功能和不带重合闸两种;
具有计量功能。
二、杆变综合配电箱方案说明如下:
(一)方案一:
1.变压器容量为50kVA~160kVA对应的配电箱设计方案:
(1)除计量CT外均采用同一规格设计,依据160kVA容量变压器进行配置。
(2)采用单进单出,采用400A塑壳断路器作为线路的过载短路保护,采用高分断能力塑壳断路器。
(3)出线回路配置漏电流保护装置,采用低灵敏度,长延时型,同时与接
触器配合实现重合闸功能。
2.变压器容量为200kVA~315kVA对应的配电箱设计方案:
(1)除计量CT外均采用同一规格设计,依据315kVA容量变压器进行配置。
(2)采用一进三出方案。
(3)进线采用熔断器,额定电流按变压器0.4kV侧额定电流1.5倍设计。
有明显可见端点。
(4)采用塑壳断路器作为线路的过载短路保护,采用高分断能力塑壳断路器。
(5)出线塑壳断路器, 采用2*225A+1*400A塑壳断路器作为线路的过载短路保护,采用带电子式脱扣器的高分断能力塑壳断路器。
1
(6)出线回路配置漏电流保护装置,采用低灵敏度,长延时型,同时与接
触器配合实现重合闸功能。
3.变压器容量为400kVA对应的配电箱设计方案:
(1)采用一进三出方案。
(2)进线采用熔断器,额定电流按变压器0.4kV侧额定电流1.5倍设计。
有明显可见端点。
(3)采用塑壳断路器作为线路的过载短路保护,采用高分断能力塑壳断路器。
(4)出线塑壳断路器, 采用400A塑壳断路器作为线路的过载短路保护,采用带电子式脱扣器的高分断能力塑壳断路器。
(5)出线回路配置漏电流保护装置,采用低灵敏度,长延时型,同时与接
触器配合实现重合闸功能。
(二)方案二:
方案二是在方案一的基础上取消出线漏电保护装置和交流接触器,将出线塑壳断路器改为带剩余电流保护的断路器,剩余动作电流值为200-500mA,延时
0.4S,可调。
在线路漏电的情况下出线不具有重合闸功能。
(三)方案三:
1.变压器容量为50kVA~160kVA对应的配电箱设计方案:
(1)除计量CT外均采用同一规格设计,依据160kVA容量变压器进行配置。
(2)采用单进单出,采用具有漏电保护和重合闸功能的高分断能力的315A
控制与保护开关作为线路的过载短路保护。
(3)出线回路控制与保护开关漏电保护功能采用低灵敏度,长延时型,控
制与保护开关具有重合闸功能。
2.变压器容量为200kVA~315kVA对应的配电箱设计方案:
(1)除计量CT外均采用同一规格设计,依据315kVA容量变压器配置。
采用一进三出方案
(2)进线采用熔断器,额定电流按变压器0.4kV侧额定电流1.5倍设计。
有明显可见断点。
(3)采用具有漏电保护和重合闸功能的高分断能力的控制与保护开关作为线路的过载短路保护。
(4)出线控制与保护开关,采用2*225A+1*400A控制与保护开关作为线路的过载短路保护,采用带电子式脱扣器的高分断能力控制与保护开关。
(5)出线回路控制与保护开关漏电保护功能采用低灵敏度,长延时型,控制与保护开关具有重合闸功能。
3.变压器容量为400kVA对应的配电箱设计方案:
(1)采用一进三出方案。
(2)进线采用熔断器,额定电流按变压器0.4kV侧额定电流1.5倍设计。
有明显可见断点。
(3)采用具有漏电保护和重合闸功能的高分断能力的控制与保护开关作为线路的过载短路保护。
(4)出线控制与保护开关,采用400A控制与保护开关作为线路的过载短路保护,采用带电子式脱扣器的高分断能力控制与保护开关。
(5)出线回路控制与保护开关漏电保护功能采用低灵敏度,长延时型,控制与保护开关具有重合闸功能。
(四)方案四:
方案四是在方案三的基础上取消控制与保护开关的自动重合闸功能,仍然保留漏电保护功能。
剩余动作电流值为200~500mA,延时0.4S,可调。
在线路漏电的情况下出线不具有重合闸功能。
三、其它
1、安装方式:容量为50kVA~160kVA杆变的综合配电箱采用杆上安装。
容量为200kVA及以上杆变的综合配电箱一般采用杆上安装,集中居住区、集镇等地方考虑美观等自然因素可采用落地安装。
2、壳体材料:外壳采用不锈钢材料,门板厚度2mm,其他1.5mm。
配有热镀锌安装支架。
3、通风方式:自然通风,为保证箱体内元器件工作在正常温度下,箱体在设计上应考虑上下左右通风孔,并防止小飞类昆虫入侵造成线路故障,通风孔内面加装密丝网。
4、门锁:箱体的门锁应采用通用锁具,前后门上安装必需要专用工具才能打开的防盗螺丝。
5、防雷:为了防止雷电入侵造成人身及设备损害,低压线路进线侧安装避雷器。
6、计量:配电箱箱体在设计上均预留计量互感器及计量电能表的安装位置,方便用户的安装。
7、电缆进出线处分别安装卡箍。
8、配电箱中安装的元件应满足C2级环境温度要求。
9、外壳颜色:亚光不锈钢。
10、采用三角型“当心触电”警告标志。
11、动态无功补偿装置和配变监测仪另行考虑,不安装于本配电箱中。
