加热炉燃气辐射管相关标准

燃气辐射管国际标准燃气辐射管是一种用作供暖和热水设备的重要部件，它采用燃气作为燃料，并通过辐射热作用来传热。

为了确保燃气辐射管的安全性、可靠性和高效性，国际标准化组织（ISO）制定了相关的国际标准。

本文将介绍燃气辐射管的国际标准，并对其内容进行详细论述。

1. 简介燃气辐射管国际标准是指针对燃气辐射管产品的设计、制造、使用和维护等方面的规范性文件。

该标准旨在保证燃气辐射管的质量和性能达到国际要求，提高用户的安全和使用体验。

2. 标准内容（1）产品设计：国际标准对燃气辐射管的结构设计、材料选用、工艺要求等进行了详细规定，以确保其在使用中具有良好的热传导性能和耐用性。

（2）安全要求：燃气辐射管国际标准对燃气辐射管的安全使用提出了严格要求，包括燃气泄漏的防止、火灾风险的控制、热辐射的限制等，以确保用户的人身和财产安全。

（3）性能测试：国际标准对燃气辐射管的各项性能进行了测试方法和评估标准的规定，包括热效率、温度分布、辐射强度等指标的测试，确保燃气辐射管在工作状态下具有良好的性能表现。

3. 标准适用范围燃气辐射管国际标准适用于所有类型的燃气辐射管产品，包括墙挂式、天花板式、地面式等各种形式的燃气辐射管。

这些标准不仅可供制造商参考，还可以作为用户选购和使用燃气辐射管时的参考依据。

4. 标准实施和应用燃气辐射管国际标准的实施需要各相关国家和地区的法律法规以及监管机构的参与和支持。

制造商应按照标准要求设计和生产燃气辐射管产品，用户在选择和使用燃气辐射管时也可参考该标准，以确保产品的质量和安全性能。

5. 标准的影响燃气辐射管国际标准的制定和实施将对燃气辐射管行业产生积极的影响。

首先，标准的制定可以促进国际间的技术交流和合作，推动燃气辐射管产品的技术创新和进步。

其次，标准的实施可以提高燃气辐射管产品的整体质量水平，增强用户的信任和购买意愿。

最后，标准的应用可以规范燃气辐射管市场，防止低质量和不合标准的产品流入市场，维护行业的良好发展秩序。

203管理及其他M anagement and other加热炉W 型辐射管延长使用寿命探讨刘增伦，辛士根，马晓璇（河钢集团邯钢公司邯宝冷轧厂，河北 邯郸 056000）摘 要：研究了辐射管失效经济损失，讨论了辐射管失效的影响，通过分析研究辐射管失效原因及其性能的影响因素，找到了提高辐射管性能措施，并结合实际操作提出来延长辐射管寿命的具体办法，对于提高辐射管寿命、提高加热炉效率、节能环保降本增效有一定的帮助。

关键词：W 型辐射管；失效原因；空燃比中图分类号：TE93 文献标识码：A 文章编号：11-5004（2020）24-0203-2 收稿日期：2020-12作者简介：刘增伦，男，生于1981年，汉族，河北沧县人，本科，工程师，研究方向：加热炉控制。

W 形辐射管具有有效加热面积大，燃料利用率高，控制和操作相对简单等优点。

它需要较少的燃烧器，并且相应的管设计简单，因此，最常用于大型连续式带钢热处理炉。

由于装机使用量大，加上使用和维护不当造成各主要退火炉辐射管损耗量非常大。

根据公开文献资料，如：鞍钢冷轧厂1号和3号连续热镀锌在2003年末开始试生产，4号和5号连续热镀锌在2005年初开始试生产，2130连续退火机组在2006年初开始试生产，几条生产线的退火炉均采用W 型辐射管进行加热。

其中的1号和3号镀锌线总计有54根W 型辐射管，使用不到一年时间辐射管全部开裂；4号和5号镀锌线辐射管使用不到两年，发现有23根辐射管变形破裂；2130连续退火机组使用不到三年，发现有1/3辐射管损坏[2]。

邯宝连退线加热系统由DREVER 公司设计，辐射管使用的是非对称W 型辐射管，安装数量为378套，交错安装在加热区域两侧。

辐射管直径200mm，厚度8mm，总长度3411mm，第一根管、第一个弯头和第二个管材质25Cr 35Ni，其余25Cr 20Ni。

烧嘴控制系统采用KROM SCHRODER 公司烧嘴控制单元，烧嘴采用Elster LBE 烧嘴系统，燃烧介质为混合煤气，热值在1800（±100）Kcal/Nm3,每根辐射管功率约160Kw/h，采用鼓-抽式燃烧形式，助燃空气经同流换热器预热后进入辐射管。

燃气波纹管标准
燃气波纹管是一种用于输送燃气的管道，其标准通常由相关国家或行业组织制定和管理。

以下是一些关于燃气波纹管常见的标准：* 国家标准：
* 在中国，国家标准由中国国家标准化管理委员会（SAC）制定。

与燃气波纹管相关的标准可能包括产品的设计、材料、制造、测试等方面的要求。

* 行业标准：
* 行业标准通常由燃气工程或相关行业的协会、组织或研究机构制定。

这些标准可能更贴近实际应用，涵盖了特定行业的需求和技术要求。

* 国际标准：
* 国际上也存在一些与燃气波纹管相关的标准，例如ISO（国际标准化组织）可能有相关的标准适用于全球范围内的燃气管道。

* 材料标准：
* 燃气波纹管的制造通常涉及到一系列材料，例如金属、塑料等。

相关的材料标准（如金属材料的GB/T、ASTM等标准）对燃气波纹管的材质提出了要求。

* 安全标准：
* 燃气波纹管使用于输送燃气，因此与安全相关的标准也是非常重要的，这可能包括对管道的安装、使用、检测等方面的规定。

在选择和使用燃气波纹管时，需要参考符合当地法规和标准的产品，以确保其质量和安全性。

这些标准的制定旨在保障燃气输送系统的可靠性、安全性和性能。

DN15燃气波纹管的尺寸标准主要参照GB/T 26002-2010《燃气输送用不锈钢波纹软管及管件》和CJ 197-2010《燃气用具连接用不锈钢波纹管》两个国家标准。

在这两个标准中，明确规定了燃气用具接口的基本要求和测试方法。

具体来说，例如RSB-IF-15型号的燃气波纹软管，其公称尺寸为DN15，公称压力为PN0.2（1型），并且带普通被覆层。

还有另一种示例，即公称尺寸为DN15，两端为螺纹连接且长度为500mm的螺旋形波纹燃气表连接用普通型软管，其型号标记为： RLB-BL-S-15×500。

这些标准规定了燃气用定尺不锈钢波纹软管的产品分类、要求、试验方法、检验规则和标志、包装、运输和贮存等方面的内容。

总的来说，DN15燃气波纹管的尺寸标准并非单一固定，而需要根据具体的使用环境和要求来选择适合的型号和规格。

同时，安装和使用过程中也必须严格遵守相应的安全规定，以确保使用的安全性。

燃气管道标准燃气管道是城市生活中不可或缺的基础设施，它直接关系到人们的生活安全和城市的发展。

为了保障燃气管道的安全运行，各国都制定了一系列的燃气管道标准，以规范燃气管道的设计、建设、运行和维护。

本文将就燃气管道标准进行介绍和解析，希望能够对相关人员有所帮助。

首先，燃气管道标准主要包括以下几个方面，设计标准、建设标准、材料标准、安全标准和维护标准。

设计标准是指燃气管道的设计应符合国家相关规定，包括管道的布置、管径、管壁厚度、管道材料等。

建设标准是指燃气管道的施工应符合国家相关规定，包括施工工艺、焊接质量、管道保温、防腐蚀等。

材料标准是指燃气管道所使用的材料应符合国家相关标准，包括管道钢材、阀门、管件等。

安全标准是指燃气管道的安全运行应符合国家相关标准，包括防爆、泄漏报警、应急处理等。

维护标准是指燃气管道的日常维护和定期检查应符合国家相关标准，包括管道清洗、阀门检修、管道涂漆等。

其次，燃气管道标准的制定和实施对于保障人民生命财产安全和城市的可持续发展具有重要意义。

只有严格执行燃气管道标准，才能够有效地预防和减少燃气管道事故的发生，保障人们的生活安全。

同时，严格执行燃气管道标准，还能够提高燃气管道的运行效率，延长管道的使用寿命，减少能源浪费，保护环境。

因此，各国都高度重视燃气管道标准的制定和实施，加强对燃气管道的监管和管理，以确保燃气管道的安全运行。

最后，作为燃气管道的设计者、建设者、运维人员以及使用者，我们都应该严格遵守燃气管道标准，增强安全意识，加强技术培训，提高操作技能，做好燃气管道的安全防护工作。

只有这样，才能够保障燃气管道的安全运行，为人们的生活提供安全可靠的能源保障。

总之，燃气管道标准是燃气管道安全运行的重要保障，它直接关系到人们的生活安全和城市的发展。

我们应该高度重视燃气管道标准的制定和实施，严格遵守相关规定，共同维护燃气管道的安全运行，为人们的生活提供安全可靠的能源保障。

希望本文能够对相关人员有所帮助，引起大家对燃气管道标准的重视和关注。

设计标准SEPD 0103-2001实施日期2001年10月12日中国石化工程建设公司加热炉配管设计规定第 1 页共 4 页目次1 总则1.1 范围1.2 引用标准2 配管设计2.1 一般规定2.2 进出口管道2.3 燃料系统管道2.4 消防、灭火和吹灰蒸汽管道2.5 炉区管廊2.6 管道支承1 总则1.1 范围1.1.1 本标准规定了加热炉的进出口管道、燃料系统管道、消防管道、灭火管道和吹灰蒸汽管道，以及炉区管廊、管道支承的的配管设计要求。

1.1.2 本标准适用于常见炉型的管道布置设计，不适用于有特殊工艺要求的加热炉出口管道。

1.2 引用标准使用本标准时，应使用下列标准最新版本。

GB 50316 《工业金属管道设计规范》SH 3012 《石油化工管道布置设计通则》SEPD 0001 《配管设计规定》SEPD 0121 《管廊配管设计规定》SEPD 0402 《公用物料软管站配管设计规定》SESA 0101 《常减压装置常压减压转油线的设计与应力分析》2 配管设计2.1 一般规定2.1.1 本标准中的常见炉型系指各工艺装置通用，且结构相同或相似的圆筒炉和立式箱式炉，不包括制氢转化炉、制硫燃烧炉和焚烧炉等。

2.1.2 加热炉配管设计应符合GB 50316、SH 3012和SEPD 0001中的有关明火设备配管设计的规定。

2.1.2 有特殊工艺要求的加热炉出口管道，如炼油常减压装置的常压、减压转油线，这两条转油线应按SESA 0101进行设计。

2.2 进出口管道2.2.1 加热炉进出口管道包括工艺物料进出口和过热蒸汽进出口管道。

2.2.2 加热炉进出口管道不得妨碍抽炉管检修和从检修门进入炉内检修。

也不应影响弯头箱、看火门和防爆门的启闭。

对设置活动平台的加热炉，管道布置不得妨碍平台的升降。

2.2.3 布置加热炉进出口管道时，应注意炉管的伸长方向和伸长量，管道布置应有足够的柔性，应进行柔性分析，并将管道附加于管口的荷载提给加热炉专业或制造厂进行确认。

辐射管加热器是指在化学热处理燃料炉中，使燃烧气体与工作室隔离采用的加热器。

辐射管一般采用气体燃料，其材料为耐热钢经铸造或焊接而成。

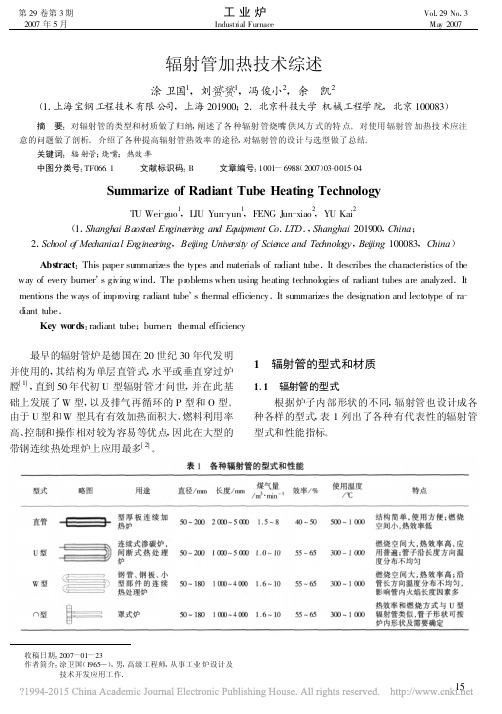

辐射管的形状多种多样，有U型的，W型的，三叉戟形的等；最常用的辐射管是U型辐射管，管子一端装设燃料喷嘴，另一端装设引射器，以吸出燃烧产物。

辐射管加热器最早始于金属热处理工艺，燃气在耐热合金材料制成的辐射管中燃烧，在特殊的炉内气氛下，利用高温合金钢管产生的辐射热对工件进行间接加热。

经过热处理的工件其机械性能显著提高。

将辐射管加热器应用于低温加热或建筑供暖，是近年来气体燃烧技术的新发展。

在燃烧安全和控制技术成功发展的基础上，由于它比传统的蒸汽或热水加热供暖施工简单灵活且十分经济，因此，作为高架辐射式加热供暖在国外已获得广泛应用。

应用于低温加热或建筑供暖的辐射管，通常制作成结构坚固的长管状型式，加热器原理如下图所示。

工作原理辐射管用重型低碳钢管制作，通常直径为75~100mm，管长为6~11m为宜，为便于安装和操作，单台辐射管多加工成U字型或直管型。

燃烧器在管子一端内燃烧，烟气由另一端排出。

在公共建筑内使用时，烟气必须通过风机排至室外，燃烧空气可由鼓风机供给或引风机吸入。

这种加热器同热处理辐射管不同之处在于：(1)表面温度较低，最高不超过550℃，一般温度在150~450范围，热效率高，不低于90%。

(2)辐射管材质为普通低碳钢管，经济实用，有利于各行业推广应用。

(3)辐射管安装方便，长度不受设备限制，可串联也可并联使用，因而加热供暖面积大。

(4)配备有完善酌燃烧安全和控制系统。

辐射管加热器产生的表面温度，在离燃烧器2m范围内大约有450℃，在U字型辐射管的出口降低到大约有150℃，辐射热借助一个不锈钢或抛光铝制的反射罩向下部投射。

输出功率一般为10~38kW。

单台辐射管加热器配备有完善的燃烧控制系统，包括一个吹扫程序、自动点火、熄火保护和一个空气流量开关。

燃气有专用调压器控制或通过零压调压器，按恒定空/燃比控制。
