电路图作图技巧复习指导画电路图首先克服怕难思想，然后要掌握方法。
本文推荐的是中考物理复习指导：电路图作图技巧画电路图题型大约可分为以下几种：1、看实物画出电路图。
2、明确每个元件的位置，然后作图3、看图连元件作图。
4、根据要求设计电路。
5、识别错误电路，并画出正确的图。
一般考试就以上四种作图，下面就它们的作图方法详细说明。
(一)看实物画电路图。
关键是在看图，图看不明白，就无法作好图，中考有个内部规定，混联作图是不要求的，那么你心里应该明白实物图实际上只有两种电路，一种串联，另一种是并联，串联电路非常容易识别，先找电源正极，用铅笔尖沿电流方向顺序前进直到电源负极为止。
(二)明确每个元件的位置，然后作图。
顺序是：先画电池组，按元件排列顺序规范作图，横平竖直，转弯处不得有元件若有电压表要准确判断它测的是哪能一段电路的电压，在检查电路无误的情况下，将电压表并在被测电路两端。
对并联电路，判断方法如下，从电源正极出发，沿电流方向找到分*点，并标出中文“分”字，(遇到电压表不理它，当断开没有处理)用两支铅笔从分点开始沿电流方向前进，直至两支笔尖汇合，这个点就是汇合点。
并标出中文“合”字。
首先要清楚有几条支路，每条支路中有几个元件，分别是什么。
特别要注意分点到电源正极之间为干路，分点到电源负极之间也是干路，看一看干路中分别有哪些元件，在都明确的基础上开始作电路图，具体步骤如下：先画电池组，分别画出两段干路，干路中有什么画什么。
在分点和合点之间分别画支路，有几条画几条(多数情况下只有两条支路)，并准确将每条支路中的元件按顺序画规范，作图要求横平竖直，铅笔作图检查无误后，将电压表画到被测电路的两端。
(三)看电路图连元件作图方法：先看图识电路：混联不让考，只有串，并联两种，串联容易识别重点是并联。
若是并联电路，在电路较长上找出分点和合点并标出。
并明确每个元件所处位置。
(首先弄清楚干路中有无开并和电流表)连实物图，先连好电池组，找出电源正极，从正极出发，连干路元件，找到分点后，分支路连线，千万不能乱画，顺序作图。
电路图作图技巧复习指导画电路图首先克服怕难思想，然后要掌握方法。
本文推荐的是中考物理复习指导：电路图作图技巧画电路图题型大约可分为以下几种：1、看实物画出电路图。
2、明确每个元件的位置，然后作图3、看图连元件作图。
4、根据要求设计电路。
5、识别错误电路，并画出正确的图。
一般考试就以上四种作图，下面就它们的作图方法详细说明。
(一)看实物画电路图。
关键是在看图，图看不明白，就无法作好图，中考有个内部规定，混联作图是不要求的，那么你心里应该明白实物图实际上只有两种电路，一种串联，另一种是并联，串联电路非常容易识别，先找电源正极，用铅笔尖沿电流方向顺序前进直到电源负极为止。
(二)明确每个元件的位置，然后作图。
顺序是：先画电池组，按元件排列顺序规范作图，横平竖直，转弯处不得有元件若有电压表要准确判断它测的是哪能一段电路的电压，在检查电路无误的情况下，将电压表并在被测电路两端。
对并联电路，判断方法如下，从电源正极出发，沿电流方向找到分*点，并标出中文“分”字，(遇到电压表不理它，当断开没有处理)用两支铅笔从分点开始沿电流方向前进，直至两支笔尖汇合，这个点就是汇合点。
并标出中文“合”字。
首先要清楚有几条支路，每条支路中有几个元件，分别是什么。
特别要注意分点到电源正极之间为干路，分点到电源负极之间也是干路，看一看干路中分别有哪些元件，在都明确的基础上开始作电路图，具体步骤如下：先画电池组，分别画出两段干路，干路中有什么画什么。
在分点和合点之间分别画支路，有几条画几条(多数情况下只有两条支路)，并准确将每条支路中的元件按顺序画规范，作图要求横平竖直，铅笔作图检查无误后，将电压表画到被测电路的两端。
(三)看电路图连元件作图方法：先看图识电路：混联不让考，只有串，并联两种，串联容易识别重点是并联。
若是并联电路，在电路较长上找出分点和合点并标出。
并明确每个元件所处位置。
(首先弄清楚干路中有无开并和电流表)连实物图，先连好电池组，找出电源正极，从正极出发，连干路元件，找到分点后，分支路连线，千万不能乱画，顺序作图。
九年级物理上册知识点(电路图常考8种画法)01、伸缩导线法若导线上两点间无用电器连接，则可将这两点间的导线伸长或缩短，甚至可缩成一点。
例1：把图1电路改画成串、并联关系明显的等效电路。
解析：因B与D两点、A与C两点间无用电器，故可将BD、AC导线缩短。
先将导线BD缩成一点得图2电路，再将导线AC缩成一点得图3电路，最后经处理可得等效电路如图4。
02、拽拉导线法将电路中的连接点向上向下、向左向右拽拉，再经处理即可得串、并联关系明显的等效电路。
例2：把图5电路改画成串、并联关系明显的等效电路。
解析：将A 点先向上拉再向左拉，将B 点先向下拉再向右拉得图6电路；再经处理可得图7即题中所求电路。
03、合并节点法 不论导线有多长，只要其间没有连接电源、用电器，则导线两端点都可看成一点，从而找出各用电器两端的公共点。
此法可用于识别不规范的电路。
例3：把图8电路改画成串、并联关系明显的等效电路。
解析：因AC 和BD 两导线上都没有连接用电器，故可把AC和BD导线看作A和B两个点处理；进而可知四个电阻并联在A、B两点之间，将这四个电阻并联接在A、B两点之间使其作为电阻公共点，即可得图10所示题中所求电路。
04、移动节点法一个节点可从导线上的一处移到另一处，但不可越过电源、用电器。
例4：把图11电路改画成串、并联关系明显的等效电路。
解析：将节点A向左移到左侧导线上，将节点B向右移到右侧导线上，所得图12电路即题中所求。
例5：将图13电路改画成串、并联关系明显的等效电路。
解析：将节点A向上移，将节点B向下移，得图14电路即为图中所求。
图3.907、电表摘补法对于有电表的电路可采取电表摘补法分析：把电压表换文字内容连接处看成断路，电流表连接处看作一根导线。
由于导线、开关、电流表的阻值很小，所以在电路中可以把电压表两端导线在电路中进行等效移动，在移动中电压表两端导线可以跨过电路中任何导线、开关、电流表等电阻值很小的元件，而几乎不影响电压表的读数。

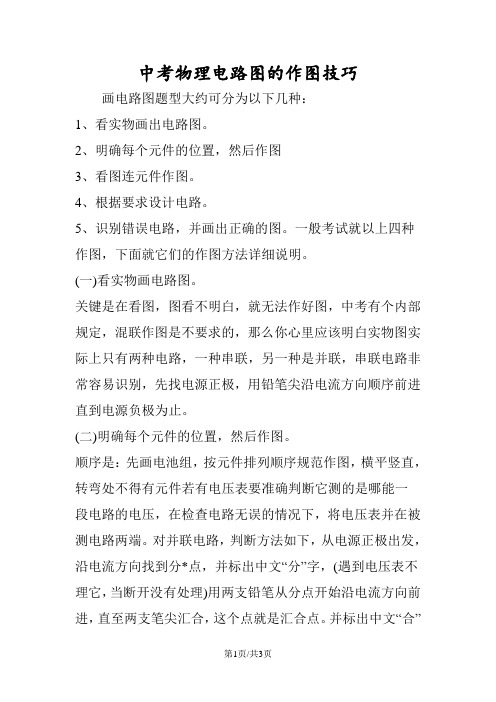

中考物理电路图的作图技巧画电路图题型大约可分为以下几种：1、看实物画出电路图。
2、明确每个元件的位置，然后作图3、看图连元件作图。
4、根据要求设计电路。
5、识别错误电路，并画出正确的图。
一般考试就以上四种作图，下面就它们的作图方法详细说明。
(一)看实物画电路图。
关键是在看图，图看不明白，就无法作好图，中考有个内部规定，混联作图是不要求的，那么你心里应该明白实物图实际上只有两种电路，一种串联，另一种是并联，串联电路非常容易识别，先找电源正极，用铅笔尖沿电流方向顺序前进直到电源负极为止。
(二)明确每个元件的位置，然后作图。
顺序是：先画电池组，按元件排列顺序规范作图，横平竖直，转弯处不得有元件若有电压表要准确判断它测的是哪能一段电路的电压，在检查电路无误的情况下，将电压表并在被测电路两端。
对并联电路，判断方法如下，从电源正极出发，沿电流方向找到分*点，并标出中文“分”字，(遇到电压表不理它，当断开没有处理)用两支铅笔从分点开始沿电流方向前进，直至两支笔尖汇合，这个点就是汇合点。
并标出中文“合”字。
首先要清楚有几条支路，每条支路中有几个元件，分别是什么。
特别要注意分点到电源正极之间为干路，分点到电源负极之间也是干路，看一看干路中分别有哪些元件，在都明确的基础上开始作电路图，具体步骤如下：先画电池组，分别画出两段干路，干路中有什么画什么。
在分点和合点之间分别画支路，有几条画几条(多数情况下只有两条支路)，并准确将每条支路中的元件按顺序画规范，作图要求横平竖直，铅笔作图检查无误后，将电压表画到被测电路的两端。
(三)看电路图连元件作图方法：先看图识电路：混联不让考，只有串，并联两种，串联容易识别重点是并联。
若是并联电路，在电路较长上找出分点和合点并标出。
并明确每个元件所处位置。
(首先弄清楚干路中有无开并和电流表)连实物图，先连好电池组，找出电源正极，从正极出发，连干路元件，找到分点后，分支路连线，千万不能乱画，顺序作图。
初三电路图的学习技巧关键是在看图，图看不明白，就无法作好图，中考有个内部规定，混联作图是不要求的，那么你心里应该明白实物图实际上只有两种电路，一种串联，另一种是并联，串联电路非常容易识别，先找电源正极，用铅笔尖沿电流方向顺序前进直到电源负极为止。
明确每个元件的位置，然后作图。
顺序是：先画电池组，按元件排列顺序规范作图，横平竖直，转弯处不得有元件若有电压表要准确判断它测的是哪能一段电路的电压，在检查电路无误的情况下，将电压表并在被测电路两端。
对并联电路，判断方法如下，从电源正极出发，沿电流方向找到分叉点，并标出中文分字，(遇到电压表不理它，当断开没有处理)用两支铅笔从分点开始沿电流方向前进，直至两支笔尖汇合，这个点就是汇合点。
并标出中文合字。
首先要清楚有几条支路，每条支路中有几个元件，分别是什么。
特别要注意分点到电源正极之间为干路，分点到电源负极之间也是干路，看一看干路中分别有哪些元件，在都明确的基础上开始作电路图，具体步骤如下：先画电池组，分别画出两段干路，干路中有什么画什么。
在分点和合点之间分别画支路，有几条画几条(多数情况下只有两条支路)，并准确将每条支路中的元件按顺序画规范，作图要求横平竖直，铅笔作图检查无误后，将电压表画到被测电路的两端。
(二)看电路图连元件作图方法：先看图识电路：混联不让考，只有串，并联两种，串联容易识别重点是并联。
若是并联电路，在电路较长上找出分点和合点并标出。
并明确每个元件所处位置。
(首先弄清楚干路中有无开并和电流表)连实物图，先连好电池组，找出电源正极，从正极出发，连干路元件，找到分点后，分支路连线，千万不能乱画，顺序作图。
直到合点，然后再画另一条支路[注意导线不得交叉，导线必须画到接线柱上(开关，电流表，电压表等)接电流表，电压表的要注意正负接线柱]遇到滑动变阻器，必须一上，一下作图，检查电路无误后，最后将电压表接在被测电路两端。
(三)设计电路方法如下：首先读题、审题、明电路，(混联不要求)一般只有两种电路，串联和并联，串联比较容易，关键在并联要注意干路中的开关和电流表管全部电路，支路中的电流表和开关只管本支路的用电器，明确后分支路作图，最后电压表并在被测用电器两端。
画电路图首先克服怕难思想，然后要掌握方法。
本文推荐的是中考物理复习指导：电路图作图技巧画电路图题型大约可分为以下几种：1、看实物画出电路图。
2、明确每个元件的位置，然后作图3、看图连元件作图。
4、根据要求设计电路。
5、识别错误电路，并画出正确的图。
一般考试就以上四种作图，下面就它们的作图方法详细说明。
(一)看实物画电路图。
关键是在看图，图看不明白，就无法作好图，中考有个内部规定，混联作图是不要求的，那么你心里应该明白实物图实际上只有两种电路，一种串联，另一种是并联，串联电路非常容易识别，先找电源正极，用铅笔尖沿电流方向顺序前进直到电源负极为止。
(二)明确每个元件的位置，然后作图。
顺序是：先画电池组，按元件排列顺序规范作图，横平竖直，转弯处不得有元件若有电压表要准确判断它测的是哪能一段电路的电压，在检查电路无误的情况下，将电压表并在被测电路两端。
对并联电路，判断方法如下，从电源正极出发，沿电流方向找到分*点，并标出中文“分”字，(遇到电压表不理它，当断开没有处理)用两支铅笔从分点开始沿电流方向前进，直至两支笔尖汇合，这个点就是汇合点。
并标出中文“合”字。
首先要清楚有几条支路，每条支路中有几个元件，分别是什么。
特别要注意分点到电源正极之间为干路，分点到电源负极之间也是干路，看一看干路中分别有哪些元件，在都明确的基础上开始作电路图，具体步骤如下：先画电池组，分别画出两段干路，干路中有什么画什么。
在分点和合点之间分别画支路，有几条画几条(多数情况下只有两条支路)，并准确将每条支路中的元件按顺序画规范，作图要求横平竖直，铅笔作图检查无误后，将电压表画到被测电路的两端。
(三)看电路图连元件作图方法：先看图识电路：混联不让考，只有串，并联两种，串联容易识别重点是并联。
若是并联电路，在电路较长上找出分点和合点并标出。
并明确每个元件所处位置。
(首先弄清楚干路中有无开并和电流表)连实物图，先连好电池组，找出电源正极，从正极出发，连干路元件，找到分点后，分支路连线，千万不能乱画，顺序作图。
中考物理电路图作图技巧讲解做题要有针对性，思路要明确，熟悉解题方法，掌握解题规律才是最重要的。
大家知道中考物理电路图作图技巧吗?下面我们就给大家详细介绍一下吧!画电路图题型大约可分为以下几种：1、看实物画出电路图。
2、明确每个元件的位置，然后作图3、看图连元件作图。
4、根据要求设计电路。
5、识别错误电路，并画出正确的图。
一般考试就以上四种作图，下面就它们的作图方法详细说明。
(一)看实物画电路图。
关键是在看图，图看不明白，就无法作好图，中考有个内部规定，混联作图是不要求的，那么你心里应该明白实物图实际上只有两种电路，一种串联，另一种是并联，串联电路非常容易识别，先找电源正极，用铅笔尖沿电流方向顺序前进直到电源负极为止。
(二)明确每个元件的位置，然后作图。
顺序是：先画电池组，按元件排列顺序规范作图，横平竖直，转弯处不得有元件若有电压表要准确判断它测的是哪能一段电路的电压，在检查电路无误的情况下，将电压表并在被测电路两端。
对并联电路，判断方法如下，从电源正极出发，沿电流方向找到分*点，并标出中文“分”字，(遇到电压表不理它，当断开没有处理)用两支铅笔从分点开始沿电流方向前进，直至两支笔尖汇合，这个点就是汇合点。
并标出中文“合”字。
首先要清楚有几条支路，每条支路中有几个元件，分别是什么。
特别要注意分点到电源正极之间为干路，分点到电源负极之间也是干路，看一看干路中分别有哪些元件，在都明确的基础上开始作电路图，具体步骤如下：先画电池组，分别画出两段干路，干路中有什么画什么。
在分点和合点之间分别画支路，有几条画几条(多数情况下只有两条支路)，并准确将每条支路中的元件按顺序画规范，作图要求横平竖直，铅笔作图检查无误后，将电压表画到被测电路的两端。
(三)看电路图连元件作图方法：先看图识电路：混联不让考，只有串，并联两种，串联容易识别重点是并联。
若是并联电路，在电路较长上找出分点和合点并标出。
并明确每个元件所处位置。
画电路图首先克服怕难思想，然后要掌握方法。
本文推荐的是中考物理复习指导：电路图作图技巧画电路图题型大约可分为以下几种：1、看实物画出电路图。
2、明确每个元件的位置，然后作图3、看图连元件作图。
4、根据要求设计电路。
5、识别错误电路，并画出正确的图。
一般考试就以上四种作图，下面就它们的作图方法详细说明。
(一)看实物画电路图。
关键是在看图，图看不明白，就无法作好图，中考有个内部规定，混联作图是不要求的，那么你心里应该明白实物图实际上只有两种电路，一种串联，另一种是并联，串联电路非常容易识别，先找电源正极，用铅笔尖沿电流方向顺序前进直到电源负极为止。
(二)明确每个元件的位置，然后作图。
顺序是：先画电池组，按元件排列顺序规范作图，横平竖直，转弯处不得有元件若有电压表要准确判断它测的是哪能一段电路的电压，在检查电路无误的情况下，将电压表并在被测电路两端。
对并联电路，判断方法如下，从电源正极出发，沿电流方向找到分*点，并标出中文“分”字，(遇到电压表不理它，当断开没有处理)用两支铅笔从分点开始沿电流方向前进，直至两支笔尖汇合，这个点就是汇合点。
并标出中文“合”字。
首先要清楚有几条支路，每条支路中有几个元件，分别是什么。
特别要注意分点到电源正极之间为干路，分点到电源负极之间也是干路，看一看干路中分别有哪些元件，在都明确的基础上开始作电路图，具体步骤如下：先画电池组，分别画出两段干路，干路中有什么画什么。
在分点和合点之间分别画支路，有几条画几条(多数情况下只有两条支路)，并准确将每条支路中的元件按顺序画规范，作图要求横平竖直，铅笔作图检查无误后，将电压表画到被测电路的两端。
(三)看电路图连元件作图方法：先看图识电路：混联不让考，只有串，并联两种，串联容易识别重点是并联。
若是并联电路，在电路较长上找出分点和合点并标出。
并明确每个元件所处位置。
(首先弄清楚干路中有无开并和电流表)连实物图，先连好电池组，找出电源正极，从正极出发，连干路元件，找到分点后，分支路连线，千万不能乱画，顺序作图。
画电路图首先克服怕难思想，然后要掌握方法。
本文推荐的是中考物理复习指导：电路图作图技巧画电路图题型大约可分为以下几种：1、看实物画出电路图。
2、明确每个元件的位置，然后作图3、看图连元件作图。
4、根据要求设计电路。
5、识别错误电路，并画出正确的图。
一般考试就以上四种作图，下面就它们的作图方法详细说明。
(一)看实物画电路图。
关键是在看图，图看不明白，就无法作好图，中考有个内部规定，混联作图是不要求的，那么你心里应该明白实物图实际上只有两种电路，一种串联，另一种是并联，串联电路非常容易识别，先找电源正极，用铅笔尖沿电流方向顺序前进直到电源负极为止。
(二)明确每个元件的位置，然后作图。
顺序是：先画电池组，按元件排列顺序规范作图，横平竖直，转弯处不得有元件若有电压表要准确判断它测的是哪能一段电路的电压，在检查电路无误的情况下，将电压表并在被测电路两端。
对并联电路，判断方法如下，从电源正极出发，沿电流方向找到分*点，并标出中文“分”字，(遇到电压表不理它，当断开没有处理)用两支铅笔从分点开始沿电流方向前进，直至两支笔尖汇合，这个点就是汇合点。
并标出中文“合”字。
首先要清楚有几条支路，每条支路中有几个元件，分别是什么。
特别要注意分点到电源正极之间为干路，分点到电源负极之间也是干路，看一看干路中分别有哪些元件，在都明确的基础上开始作电路图，具体步骤如下：先画电池组，分别画出两段干路，干路中有什么画什么。
在分点和合点之间分别画支路，有几条画几条(多数情况下只有两条支路)，并准确将每条支路中的元件按顺序画规范，作图要求横平竖直，铅笔作图检查无误后，将电压表画到被测电路的两端。
(三)看电路图连元件作图方法：先看图识电路：混联不让考，只有串，并联两种，串联容易识别重点是并联。
若是并联电路，在电路较长上找出分点和合点并标出。
并明确每个元件所处位置。
(首先弄清楚干路中有无开并和电流表)连实物图，先连好电池组，找出电源正极，从正极出发，连干路元件，找到分点后，分支路连线，千万不能乱画，顺序作图。
但合上开关时，两个灯泡会怎么样？（都亮）当调换开关位置时，两个灯泡在开关闭合时有变化吗？（都亮）观察:当断开S2,合上S、S1时,灯泡L1、L2有什么变化?（灯泡L1亮，L2不亮）再观察：当断开开关S1，合上开关S、S2时，灯泡L1、L2的变化？（灯泡L1不亮，L2亮）总结：电路图识别方法先看口诀，就两部分，很简单：标号和画图1、标号：电路每个节点编号，标号遵循以下原则(1) 从正极开始标1(2) 导线连通的节点标同样的数字(3) 沿着导线过一个用电器，数字+1(4) 到遇到电源负极为止(5) 要求所有点的标号要大于等于1，小于等于负极的标号2、画图(1) 在平面上画出节点号(2) 根据原图画出节点之间的用电器或电表(3) 整理，美化3、注意事项(1) 当用电器两端标号不等时，电流从小标号点到大标号点，因为小标号更接近正极(2) 当用电器两端标号相等时，相当于一根导线接在用电器两端，因此用电器短路没有电流如图，这道题太典型了，估计每个老师都要讲。
答案估计大家都知道，同学甲说这个是串联；同学乙说，不对！R1应该被短路了，没看见上面的”天线”么；这时候老师蹦出来，说你们都错了，实际上是标准的并联电路。
倒~，确实不好理解，很多同学老师讲过一遍还是搞不清楚为啥，最后背下结论了事。
现在轮到我们的标号大法上场了，为了说明方便，先用字母对每个点进行标记下（一）、首先进行标号，我们的标号用红色数字表示，从电源正极出来a点标1，同样在一条导线上的b、d点也标1；检查所有该标1的都标了，那就过一个电阻吧！例如从b点过到c点，这样c点标2。
同一导线上的e、f、g点都标2，这样我们惊奇的发现已经到电源负极了！标号结束！轻松~（二）、进入第二步画图阶段，先画出节点号1,2，其中1节点电源正极，2节点接电源负极，如下图；然后再原图中查找每个电阻两端的节点标号，放到简化图中对应标号之间，我们看到R1、R2、R3都在1、2点之间，所以把它们仨依次连接在1、2点之间，很清楚的并联电路，不是么？什么？一道题不过瘾？那就再来道，不过初学电学、心理承受能力不好的同学慎入~下面这道题是BOSS级别的，属于中考压轴题，所以要是没看懂也不要丧失信心，慢慢学就好了~例2：简化3个电路图。
(1) 电源正极接A,负极接C，只闭合S2；(2) 只闭合S3；(3) 电源正极接A，负极接B，只断开S2第1问a. 标号，A点出来a、b、c、d都标1，S1断开，所以e、f点不能标1；过R1后，e、f、h标2，S2闭合，所以l也标2；过R2,i,j,k都标3。
有同学问，能否由i过R3,在g点标4？这是不可以的，参看口诀第五条，g点的标号不能比i大，而且g点后面S3断开，使得电流无处流了，所以正确答案是这个电路图R3并没有被接入电路。
标号结果参看图：b. 画图，先画三个节点；找每个用电器所在的位置，R1和V1在1,2之间，R2和V2在2,3之间，装上即可；R3的g点没有标号，所以没有接入电路第2问a.标号，标1节点与原来相同；由于S3闭合，g点闭合，由于S2断开，l点无法标注；3节点标注与原来相同b.画图：可以看到R2不在图里第3问a.标号，A点正极，S1，S3闭合，所以a,b,c,d,e,f,g,h都标记1，过R3标记i,j,k标记2；过R2，l标记3,B点是负极，停止标号b.画图，R1,V1两端都是1,说明也就是他们被短路了，没有接入电路；R3,V2接在1,2之间；R2接在2,3之间至此大功告成最后还要提醒下，如果遇到电流表，可将电流表视为导线，然后在简化图中放入电流表。
【一】串联特点：（1）只有一条电流回路；（2）一直开关控制所有用电器；（3）一处断路所有用电器都不工作；（4）串联电路可以发生局部短路；【二】并联特点：（1）有多条电流回路；（2）可以实现一个开关控制一个用电器；（3）一个用电器发生断路不影响其他用电器工作（4）并联不可能发生局部短路，一短全短；“ 一、”判断电路：按特点（3），用人为制造断路法，摁这一个用电器看其他用电器，能不能工作，不能工作是串联，能工作的是并联（电路摁电气符号，实物图摁实物），简单、方便、准确。
“ 二、”画电路图、连接实物：第一，要判断是串联还是并联；第二、判断各电表的测量对象；第三、判断开关控制对象；如果是串联你们是强项，如果是并联按下面的口诀进行：电压表先不管，电源、总开、总安串联做主干，电器、分开、分安串联做支线，下面按着并联定义办，电压表接在哪儿随你便，不要把线柱来接反，实物、电路都一样，照此办理很简单。
看电流表测谁的电流，摁（断开的意思）住电流表，看谁不工作就测谁开关与此相同，但不要摁住节点。
[电流强度]1 电流强度：1秒内通过导体横截面的电量。
简称电流。
电流计算公式：I=Q/t (Q为电量单位库，t 为时间单位秒。
)2 1安培的规定：如果在1秒内通过导体横截面的电量为1库导体中的电流就是1安培。
安培是法国的科学家。
3 1安培＝1000毫安(mA) 1毫安＝1000微安(μA)4 测量电流的仪表是电流表。
符号A5 使用电流表的注意事项：1 电流表要串联在电路中2 电流要从"+"接线柱入，"-"接线柱出。
3 被测电流不能超出电流表的量程。
4 绝对不允许不经过用电器而把电流表直接连在电源两极上。
6 串并联电路的电流特征：串联电路中电流处处相等。
并联电路中干路中的电流等于各支路中电流的和[电压]1 电压的作用：电压使电路中形成电流。
电源是提供电压的装置2 电压的单位：伏特，简称伏. 另外还有千伏、毫伏、微伏1伏特＝1000毫伏1毫伏＝1000 微伏3 测量电压的仪表是：电压表4 电压表的使用注意事项：1 电压表要并联在电路中 2 电流要从"+"接线柱入，"-"接线柱出。
3 被测电压不能超出电压表的量程。
5串并联电路的电压特征：串联电路的总电压等于各用电器的电压和。
并联电路的电压等于各支路中的电压并且等于电源电压。
[电阻]1电阻：导体对电流的阻碍作用的大小(不同的物体电阻一般不同)2 电阻的单位：欧姆(Ω) 千欧、兆欧1兆欧＝1000000欧姆3 1欧姆的规定：如果导体两端的电压是1伏，通过的电流是1安则这段导体的电阻就是1欧姆。
4 决定电阻的因素：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度。
大多数电阻温度升高，电阻增大。
5 滑动变阻器的作用：改变电路中的电流强度。
工作原理：改变电阻线的长度从而改变电阻，达到改变电流使用时的注意事项：不能使电流强度超出它允许的最大电流种类：滑动变阻器和旋盘式电阻箱。
电阻线的材料：用电阻率较大的合金丝制成6 半导体：导电能力介于导体和绝缘体之间的物体。
常见的有硅锗砷化镓7 三种半导体元件的特点：压敏元件：受压力后电阻发生较大变化。
热敏电阻：受热后电阻随温度的升高而迅速减小的电阻。
光敏电阻：在光照下电阻大大减小的电阻。
8 超导现象：一些金属或合金当温度降低到某一温度时，电阻变为零的现象9 超导体：具有超导现象的物体叫超导体。
10 超导转变温度(超导临界温度):物质电阻变为零时的温度。
Tc[欧姆定律]1 19世纪的德国物理学家欧姆得出了欧姆定律：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
I=U/R2 伏安法：利用电压表和电流表测定电阻的方法叫伏安法。
3 串联电阻：串联电路的总电阻等于各串联电阻之和。
4 并联电阻：并联电路的总电阻的倒数等于各并联电阻的倒数之和。
5 电路中串联的电器越多，电流越小每个电器的电压越小串联分压限流并联的电器越多，总电流越大，各电器的电压不变。
1．（2007•北京）小林用如图所示的电路研究串联电路特点，闭合开关S后，发现灯L1较亮，灯L2较暗．他对这一现象的解释是：电流从电源正极出发，经过灯L1、灯L2，电流逐渐变小，所以灯L1较亮，灯L2较暗．小欢认为小林的解释是错误的，她只利用图中的器材设计了一个实验，并根据实验现象说明小林的解释是错误的．请你完成下列问题：（1）在下面虚线框中，画出小欢所设计的实验电路图．（2）根据实验现象简要说明小林的解释是错误的．2、如图所示的电路中，电源电压保持不变，开关S1S2都闭合时电压表的示数为6伏；只闭合S1时，电压表的示数为2伏，则两电阻的阻值之比R1：R2=_________．3、如图所示，R1=6Ω，R2=9Ω．如果同时闭合三个开关，电路将_________；要使R1，R2并联，则应闭合开________；只闭合开关S3时，电流表的示数是________A．4、如图所示，电阻R l=R2=4Ω，电源电压保持不变．当S1、S2都闭合时，电流表的示数为0.75 A，此时电路是_________联电路，电路的总电阻是________Ω，当S1闭合、S2断开时，电路的总电阻是________Ω，电流表的示数_______A．5、如图是一把既能吹冷风又能吹热风的电吹风简化电路图，图中A是吹风机，B是电热丝．将插头插入插座，当开关S1、S2同时闭合，电吹风吹出的是_________风；若只闭合开关S1，电吹风吹出的是_________风．答案1、解答：解：（1）小林认为“电流从电源正极出发，经过灯L1、灯L2，电流逐渐变小，所以灯L1较亮，灯L2较暗”，我们可以交换一下这两个灯的位置，让电流先经过灯L2，后经过灯L1，观察两个灯泡的亮度情况；答：小欢所设计的实验电路图如下：答：按照小林的解释，闭合开关S后，电流从电源正极出发经过灯L2、灯L1，电流逐渐变小，应该是灯L2较亮，灯L1较暗．但实验现象仍然是灯L1较亮，灯L2较暗，这说明小林的解释是错误的．（1）亮度指的是灯泡的实际功率，不是额定功率，额定功率大的灯实际功率不一定大；（2）串联电路中，电流处处相等，根据电功率的计算公式P=I2R，灯L1较亮，灯L2较暗，是因为灯L1的电阻比L2的电阻大的缘故．2、解答：解：当开关S1S2都闭合时，电阻R2被短路，电压表示数等于电源电压，所以U=6V，当只闭合S1时，电阻R1、R2串联，电压表的示数为电阻R1的电压，所以U′=2V，故电阻R2两端的电压为6V﹣2V=4V，因串联电路的电压与电阻成正比，所以R1：R2=2：4=1：2；故答案为：1：2．3、当两个电阻的首首连接，尾尾相连时，电阻是并联的；当两个电阻首尾直接相连时，电阻是串联的；电路中的电流大小可以利用公式I=进行求解计算．解答：解：当开关开关都闭合时，导线会直接连接电源两端，造成短路现象，容易损坏电源；当闭合开关S1 S2时，电流从正极出发后分别流经两个电阻，最后又回到电源的负极，所以它们是并联的；当只闭合开关S3时，两个电阻是串联的，电路中的电流I===0.4A；故答案为：发生短路，S1 S2，0.4．4、如图所示，电阻R l=R2=4Ω，电源电压保持不变．当S1、S2都闭合时，电流表的示数为0.75 A，此时电路是并联电路，电路的总电阻是2Ω，当S1闭合、S2断开时，电路的总电阻是4Ω，电流表的示数是0.75A．5、解答：解：（1）若将开关S l、S2都闭合，电动机与电热丝并联后连接在电源上，电流分两路分别经过电动机和电热丝，它们都工作，则电吹风吹出的是热风；（2）若只闭合开关S l，只有电动机与电源串联，电热丝不工作，电流只经过电动机，所以电吹风吹出的是冷风；故答案为：热；冷．一、将两电阻串联在电路中，然后用电压表分别测量两个电阻两端的电压，电压大的电阻大。
