汽车DVD导航安装教程

车载dvd安装方法
1.准备工具：安装DVD、电池、安装硬盘、螺丝刀、螺丝组件等。

2.首先，确定您的车是否已经有安装根据包装盒上所指示的车型选择适合自己的车型控制面板，然后把包装盒中所提供的安装托板拿出来，调整好托板的长度和贴合度，放置在车顶上，将控制面板插上，然后根据托板和车身安装用具的大小来选择螺丝和气动箭头，如果对汽车的内部结构不熟悉，也可要求专业人士进行安装。

3.将安装面板或托架固定在车顶上，然后将电源线和音频线等连接线插入控制面板上的相应插口，连接完所有线路后，将控制面板固定或复位到托板上。

4.根据电子产品的使用说明书提示，安装电池和硬盘等，格式化硬盘后，按照使用说明书的指导进行所有设置。

5.将所有设置做好后，测试一下是否正常工作，重要的是要不断调整控制面板的位置、角度和贴合度，保证其在行驶过程中的安全。

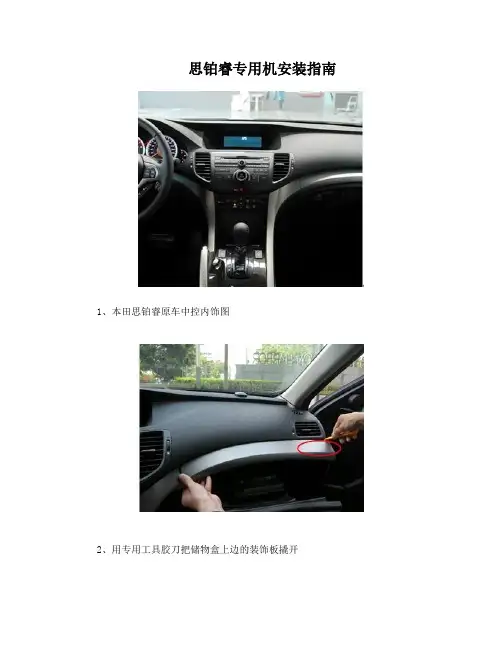

思铂睿专用机安装指南1、本田思铂睿原车中控内饰图2、用专用工具胶刀把储物盒上边的装饰板撬开3、用十字螺丝刀把装饰上的螺丝拆卸4、用胶刀把手排上的装饰板轻轻撬开5、手排装饰板上的胶卡分布6、用螺丝刀把红圈内的螺丝拆卸7、拆卸螺丝后把右边的仪表台装饰条取出来8、用胶刀把左边的装饰板撬开9、把烟灰盒取出并用十字螺丝刀拆卸烟灰盒后面的螺丝10、把点烟器取出并把其后面相关的插头拔出11、用十字螺丝刀把原车空调上的螺丝拆卸12、把空调主机取出来并把后面的插座拔出13、用短十字螺丝刀把原车CD底部的隐藏螺丝拆卸14、然后用手把主机从里到外轻轻托出15、把主机后面相关的插头拔出16、如图抠开原车屏幕上方的塑胶壳17、再向外轻拉出原车屏幕，并把屏幕后面相关的插头拔出18、用专业胶刀把仪表台右边的装饰撬开，为方便GPS布线19、安装好的GPS天线20、DVD主机与导航显示屏相关的连接线分布如图所示21、对插原车CD主插22、然后对插AUXOUT音频相应插头23、如图布放好DVD接口、AVOUT接口和AVIN 电源接口的线材24、如图所示对插好音频AUXOUT端子25、对插好CAN BUS与MOOD模式相应的插头26、并如图所示插好CAN BUS盒27、把原车CD后部的各种相关的插头与天线插上，并安装好原车CD28、把CD底部的隐藏螺丝装上好29、把DVD后部的插头与数字电视天线插好并如图所示安装DVD30、把点烟器上的插头插好31、把烟灰盒安装好并把固定螺丝上紧32、把原车空调主机相应的插头插上33、然后把空调主机安装好，并把空调主机与DVD主机的固定螺丝上紧34、把手排左边的装饰条装上并把固定螺丝上紧35、把手排右边的装饰条装上，并把固定螺丝上紧36、把储物盒上边的装饰条复位37、把储物箱右边的装饰板安装好38、把手排装饰板装上并把相关的插头插上39、并再轻轻的把手排装饰板压到位40、换上改装的8寸显示屏，连接好GPS、CANBUS、DVD、AVOUT，电源等各种插头41、接着把导航专用机安装好42、安装好的本田思铂睿专用机43、把原车后座的的头枕取出，为了安装带显示屏的头枕44、把头枕取出后的效果图45、扳开椅子背面的夹板为了布置头枕连接线46、接着把头枕连接线插到对应的插头上并把另一头的电源连接上点烟器电源上与视频的端子对插47、上图就是安装好的思铂睿头枕显示器继续阅读。

为了鼓励亲爱的客户自己安装，更加节约银子，所以拍下了详细的安装过程和要点：
1，取下烟灰盒，抬起排挡面板
2，送塑料工具平衡的翘起面板：
拿开面板以后，拆下 CD 机下面的4个螺丝：
取出风口和CD 一体：
拆下 CD 的支架，安装到 DVD 导航上面：
要点：调整下下面的支架的前后距离，对下面板，知道自己满意为止：
GPS 天线可以吸在右边的A柱里面的底部，这样隐藏比较美观：
插头非常简单，插好电源喇叭插头，摄像头插头，收音机天线即可：
安装底部的4个固定螺丝：
装好空调面板：
盖好排挡面板：。

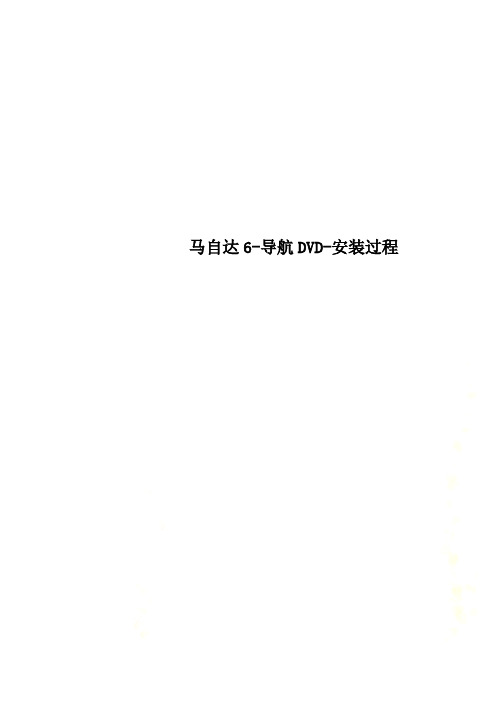

马自达6-导航DVD-安装过程
user马自达6 导航DVD 安装过程
第一步：先拆卸杯架如图：
第二步：拆卸档位面板
第三步：拆卸副驾驶室前面的储物盒，把CD音响右侧的防盗螺钉卸下。

第四步：拆卸CD控制面板
第五步：卸下原车储物盒前面的2颗固定螺钉，把原车的中控储物盒及
信息显示屏拆下
第六步：把拆下来的原车信息显示屏装到导航DVD上，
第七步：将导航DVD后面的线和原车信息显示屏的线插好第八步：将导航DVD安装到原车中控储物盒位置并固定好
将电源线和GPS天线从前面引出，AV线从后面引出，（注：为了良好接收卫星信号，GPS天线要放在开阔处，可放在中控台上）第九步：将导航DVD的电源插头插入原车CD后面的CDC插座
接倒车后视的用户请把蓝线接到倒档开关的输出端（即挂倒档时为+12V，其它档位为0V），把倒车摄像头的视频输出接到导航DVD的倒车视频输入
插头端
第十步：通电测试
第十一步：把拆散的部件全部装好即可完成全部安装
更改步骤如下：
1、先把CD机与面板分离
3、找到L716触点，然后将其短路
4、一切处理完毕后，装机。

详细请见USER官方网站/
2、拆下CD机的底壳
补充说明：老款马自达6，（也就是2003年11月到2005年9月出厂的马自达6），需要把原车CD音响电路板中靠近碟盒接口标有“L716”的元件短接（新M6不需要短接），碟盒接口才会起作用，
才能使用导航DVD
把车钥匙打开后，先打开导航DVD，然后按原车CD操作面板上的“CD”键，原车信息显示屏显示“EX 8:18 28’38’’ ”后，检查声音等各方面正常后即可。

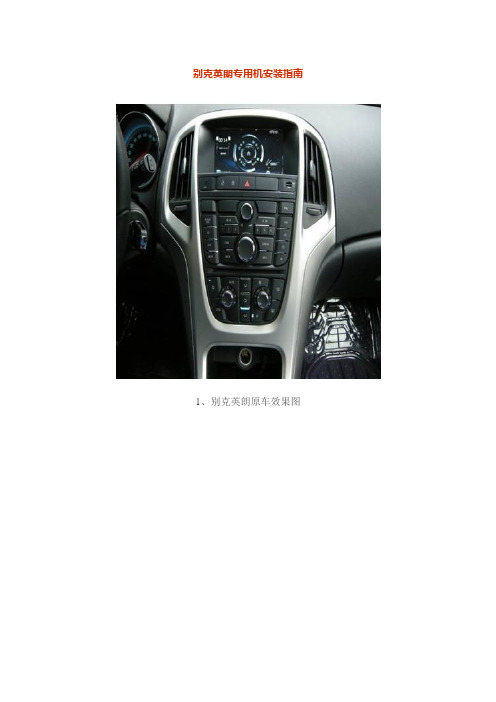

别克英朗专用机安装指南1、别克英朗原车效果图2、用专业胶刀把原车点烟器撬开3、用胶刀撬松手刹下的装饰条，为了方便拆卸和布线4、用螺丝刀把红圈位置的两颗固定螺丝拆卸5、用胶刀轻撬开手刹右边的装饰条6、用胶刀轻撬开CD主机左边的装饰条7、用胶刀轻撬开显示屏上方的装饰条，把整个装饰条取下8、用螺丝刀把CD面板周围的固定螺丝拆卸9、把CD主机面板取出并拔掉其后面的插头10、用螺丝刀把CD主机的固定螺丝拆卸11、把CD主机取出并拔掉其后面的插头12、把原车显示屏取出并拔掉其后面的插头13、拆掉原车CD主机、显示屏和装饰条后的效果图14、原侧点烟器电源线和主机A VIN电源线分布15、把原车点烟器的插头拔下并对插如图1电源IN16、CANBUS线材的分布17、把AUX音频线分布好并如图插好18、如图把AUX与A V电源插口对插好19、把接地线固定好20、用螺丝刀把储物盒的固定螺丝拆卸21、用胶刀把储物盒右边的装饰板轻撬开22、用螺丝刀把储物盒右边的固定螺丝拆卸23、把整个储物盒拆卸下来是为了布置数字电视、GPS天线和外挂DVD连接线24、把数字电视天线和GPS天线布置在仪表台右上角25、外挂DVD连接线布线26然后把储物盒安装好（如图所示）27、把原车LED面板上的应急灯开关拆卸并安装到导航主机的面板上（如图所示）28、如图AN线材相应对插好29、把整理好的线材在导航主机背面对应的插口插好30、把导航主机固定在原显示屏的位置31、把原车VD主机装好32、把原车CD面板装好33、把原车CD主机周围的装饰条装好34、把手刹旁边的固定螺丝拧紧35、把手刹周围的装饰板装好36、把拆卸下来的点烟器装好37、安装好的别克英朗专用机效果图。

汽车导航DVD播放器的安装说明安装汽车导航DVD播放器的说明一、准备工作在开始安装导航DVD播放器之前，请确保已经具备以下材料和工具：1. 汽车导航DVD播放器；2. 汽车配电箱的工具组；3. 螺丝刀；4. 扳手；5. 绝缘胶带；6. 电缆线。

二、安装步骤1. 确定安装位置在安装之前，需要选择一个合适的位置安装导航DVD播放器。

通常，这个位置应该是在汽车仪表板上，足够接近驾驶员并且方便观看。

可以将播放器放置在仪表板的中央位置，但不得遮挡视线。

请注意，安装位置应该符合相关安全规定，并确保播放器的安全性和稳定性。

2. 固定导航DVD播放器使用螺丝刀和扳手将播放器固定在所选择的位置上。

可以根据导航DVD播放器的底部安装孔的位置，在汽车的仪表板上打孔。

确保螺丝固定牢固，以防止播放器在行驶中松动或掉落。

3. 连接电源将导航DVD播放器连接到汽车的电源系统。

这一步需要注意电源线的连接。

首先，确保汽车的电源已经关闭。

然后，使用配电箱的工具组打开汽车的配电箱。

找到适合的电源接口，并使用绝缘胶带将导航DVD播放器的电源线连接到电源接口上。

请务必确保电源线的连接牢固，并将其绝缘以防止电路短路。

4. 连接音频和视频将导航DVD播放器与汽车的音频和视频系统连接起来。

首先，找到汽车音频和视频输入接口。

然后，使用音频和视频线将导航DVD播放器的音频输出和视频输出连接到汽车音频和视频输入接口上。

确保连接牢固且不会松动。

5. 完成安装在完成以上步骤后，请重新检查导航DVD播放器以确保所有连接都正确且牢固。

然后，将汽车的配电箱关闭，并将其安全固定。

最后，将汽车电源打开并启动汽车，测试导航DVD播放器是否能正常工作。

三、使用说明安装完成后，您可以根据需要使用导航DVD播放器进行各种操作。

以下是一些使用导航DVD播放器的基本说明：1. 打开导航DVD播放器的电源，启动系统；2. 使用操作面板或遥控器选择所需的功能，如导航、音频、视频等；3. 如果使用导航功能，请按照屏幕上的指示输入目的地信息，并选择导航方式（如最快路线、最短路线等）；4. 播放音频或视频时，请确保车辆已停放在安全位置，并遵守当地交通规定。

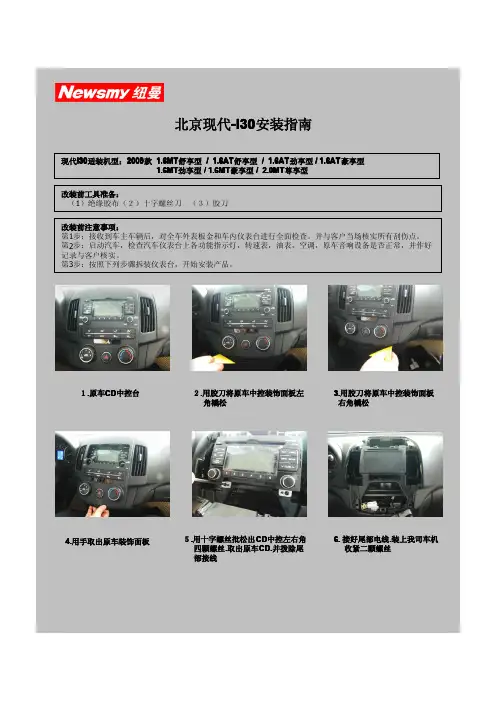

１.原车CD 中控台２.用胶刀将原车中控装饰面板左
角橇松.用十字螺丝批松出CD 中控左右角
四颗螺丝.取出原车CD.并拨除尾
部接线4.用手取出原车装饰面板 3.用胶刀将原车中控装饰面板 右角橇松
6. 接好尾部电线.装上我司车机 收紧二颗螺丝
9. 装入我司车机后效果图
湖南纽曼数码科技有限公司
地址：湖南长沙经济技术开发区漓湘东路2号纽曼科技园客服热线：400-810-19897.用十字批松下原车空调控制面板.
装入我司面板上8.用十字批松下原车空调出风口. 装到我司面板上。

卡罗拉专用DVD导航安装全过程
2、原车音响
3、拉开原车音响下方右侧
条
4、拉开原车音响下方左侧装饰
条
5、拉开原车音响左侧装饰
条
7、取下装饰条后效果
图
8、向外拉出原车空调风口，注意后面电源插
头
9、拔掉原车空调风口电源插
头
10、拿掉原车空调风
口
11、取下此处两边螺
丝
12、取下此处显示面板，注意后面电源
线
13、取下原车音响左侧两颗固定螺
丝
14、取下原车音响右侧两颗固定螺
丝
15、向外拉出原车空调控制面板，注意后面电源
线
16、拔掉原车空调控制面板电源线并取下控制面
板
17、拉出原车音
响
18、原车音响电源线（左边插头）与方向盘控制按键插头（右边插
头）
19、原车收音插头和电源插
头
20、取出原车音响支
架
22、将原车音响支架装上
LM8670
23、将长征数码LM8670专用电源线与原车电源线对
接
24、连上LM8670主
机
25、长征数码LM8670接线连接
图
26、装上LM8670，拧上四颗固定螺
丝
27装回原车的饰件完
工
[ 本帖最后由fsdedn 于2009-03-01 12:33 编辑]。

关于大众系列车安装专用dvd导航和倒车影像步骤（由于大众系列车安装方法一致，故用新宝来做例子说明）
首先是安装流程图
1.用撬板撬开新宝来外面的银色面壳。

2.用十字螺丝刀卸下机器四周的四个固定螺丝
3.卸下螺丝之后将会有，将原车CD机后面的各种接头拔出
4.将DVD导航提供的尾线与原车相应危险对插
GPS天线一般安装于此位置，从中控内部走线
5.在将DVD导航提供的尾线与导航对插，将机器装回原车
6.装上旁边的银色面框
7.安装完成，可以开始导航了注：（倒车影像安装方法）
安装倒车影像的时候，倒车影像的黄色插头对插机器后面的接口，红色的线与DVD导航尾线的back连接，将线从车前面中控台沿车门下侧走暗线，到车牌照灯位置（摄像头安装位置为原车倒车灯位置），倒车影像需要接原车倒车灯供电，而且大众些列车型需要加个滤波器！。

福特嘉年华专用机
安装指南
温馨提示：使用本产品前请详细阅读安装指南
安装注意事项:
◆本产品必须由专业人员安装和维护。

◆如果私自安装不当，可能会发生短路或其他危险而损坏机器。

◆正确使用本产品所配的线材，不能私自改动。

◆在布线时请很好的规划和保护，用绝缘胶带保护好端口，避免干涉汽车的活动部件，比
如方向盘、刹车踏板、油门踏板、车门、座椅等。

◆拆装时请保护好车辆仪表台，不要刮伤，妥善保管好拆下的部件。

◆液晶屏幕很容易被刮花，避免锐利的物体与它接触。

所需工具：1、胶刀 2、十字螺丝刀 3、斜口钳 4、3M双面胶 5、绝缘胶布 6、套筒
1、福特嘉年华原车中控内饰效果图
2、用胶刀轻撬出显示屏周围的装饰面板
3、用螺丝刀拆卸原车显示屏的固定螺丝
4、把原车显示屏取下（如图所示）
5、拔掉原车显示屏的电源线
6、用螺丝刀拆卸原车CD主机的固定螺丝
7、用胶刀轻撬出CD 面板下方的装饰板
8、用胶刀轻撬开原车CD 左边面板并上下轻撬松
9、用胶刀轻撬开原车CD 右边面板并上下轻撬松
10、如图把原车CD 面板取出
原车CD主插转接插头AV电源输出A
GPS 与CMMB 天线
DVD 连接线
CANBUS
AVOUT
AVIN 电源接口
33、安装好的福特嘉年华导航影音专用机效果图。

随着社会发展和经济水平的提高，拥有一辆私人轿车已不再是什么奢侈的消费。

越来越多的车主在自己的爱车上安装专车专用影音导航一体机已经成为一种趋势。

在安装汽车影音导航一体机的时候往往会遇到很多问题，现在我把安装步骤与大家分享一下，希望能对大家有所帮助！
这是原车的影音系统(6+1CD)
拆除原车系统很方便，拆四颗镙丝就可取出，而且安装后并没有对原车有任何损伤。

安装非常方便，插头与原车插头完全匹配只需插上一个插头就OK了。

安装GPS天线
装机进行中
安装后之后的效果图,与原车很匹配。

以上就是安装的全过程，希望对大家有所帮助！。

飞碟汽车导航安装方法# 飞碟汽车导航安装方法## 1. 选择合适的飞碟汽车导航系统在安装飞碟汽车导航之前，我们需要首先选择一款适合自己车辆的导航系统。

市面上有很多不同品牌和型号的导航系统可供选择，我们需要根据自己的需求和预算进行选择。

可以参考用户评价、性能指标、导航地图更新频率等因素来做决策。

## 2. 准备安装工具和材料安装飞碟汽车导航系统需要一些特定的工具和材料，以确保安装过程顺利进行。

以下是一些常用的安装工具和材料列表：- 螺丝刀和扳手：用于拆装车辆内饰和连接器件。

- 导航支架：用于固定飞碟导航系统的支撑架。

- 电线连接器：用于连接飞碟导航系统的电源线和音频线。

- 专用电缆：根据车辆型号和导航系统要求，选择合适的连接电缆。

- 绝缘胶带和电线束：用于保护电线和防止短路。

在购买导航系统之前，可以咨询专业人士或者阅读相关的安装手册，并准备好适当的工具和材料。

## 3. 拆卸车辆内饰在真正安装飞碟汽车导航系统之前，需要先拆除部分车辆内饰，以便进行线路布置和安装支架。

拆卸车辆内饰前，请确保有正确的工具和安全操作的意识，以免损坏车辆或者自己受伤。

一般来说，需要拆卸的车辆内饰部件包括仪表盘面板、储物格饰板、音响面板等。

具体拆卸步骤可以参考车辆的维修手册或者专业的汽车安装工人指导。

## 4. 安装导航支架和导航主机在拆除车辆内饰后，需要安装导航支架和导航主机。

导航支架通常附带在导航系统的包装盒中，安装方法可以根据导航支架的说明进行操作。

一般来说，导航支架会附带吸盘或者固定螺钉，可以通过吸附在前挡风玻璃上或者固定在车辆内饰上。

安装好导航支架后，将导航主机安装在支架上，并确保安装稳固。

## 5. 连接电源和音频线安装好导航主机后，需要连接电源和音频线。

根据导航系统以及车辆型号的要求，选择合适的电线连接器和专用电缆进行连接。

首先，找到车辆的电源线和音频线接口。

根据导航系统的说明书，将导航系统的电源线连接到车辆电源线接口上；将音频线连接到车辆音响系统的音频输出接口上。

１、原车ＣＤ中控台．２、用胶刀将原车档位装饰面板
条松开．
3、用胶刀将原车档位装饰面板
取出．
6.用十字螺丝刀将固定原车空调控制面板左下角螺丝取下．
4.用十字螺丝刀取下固定原车空调控制下方装饰盒的左右角螺丝．
5.用胶刀將固定原车空调控制下方装饰盒撬松.取下装饰盒．
14.用十字螺丝刀将固定原车CD 螺丝取出.拔除尾部接线.取出CD
中控．
15、装入我司车机后效果图．
10.取下固定原车空调控制面板．7.用十字螺丝刀取下固定原车空调
控制面板的右下角螺丝．8.用胶刀将固定原车空调控制面 板左角撬松．9.用胶刀将固定原车空调 控制面 板右角撬松．11.用胶刀将固定原车空调 控制
出风口面板右角撬松．12.用胶刀将固定原车空调控制出 风口面板左角撬松．
13.用胶刀将固定原车空调出风口
面板上角撬松.取出面板．湖南纽曼数码科技有限公司
地址：湖南长沙经济技术开发区漓湘东路2号纽曼科技园
客服热线：400-810-1989。
