住宅楼工程脚手架施工方案一、工程概况本住宅楼工程位于具体地址，总建筑面积为具体面积平方米，地上具体层数层，地下具体层数层，建筑高度为具体高度米。
结构形式为结构类型，基础形式为基础类型。
二、编制依据1、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）2、《建筑结构荷载规范》（GB50009-2012）3、《钢结构设计规范》（GB50017-2017）4、本工程施工图纸及施工组织设计三、脚手架选型根据本工程的特点和实际情况，外脚手架选用落地式扣件钢管脚手架和悬挑式扣件钢管脚手架相结合的方式。
1、落地式脚手架：从地下室顶板至具体楼层，搭设高度为具体高度米。
2、悬挑式脚手架：在具体楼层开始悬挑，每具体悬挑层数层一挑，悬挑高度为具体高度米。
四、脚手架材料要求1、钢管：选用外径 48mm，壁厚 35mm 的焊接钢管，其质量应符合现行国家标准《碳素结构钢》（GB/T700-2006）中 Q235-A 级钢的规定。
钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。
2、扣件：采用可锻铸铁制作的扣件，其材质应符合现行国家标准《钢管脚手架扣件》（GB15831-2006）的规定。
扣件在螺栓拧紧扭力矩达 65N·m 时，不得发生破坏。
3、脚手板：选用竹笆脚手板，其宽度为 1000mm，长度为2000mm，厚度不小于 50mm。
4、安全网：选用密目式安全立网，其网目密度不应低于 2000 目/100cm²，耐贯穿性试验不应有贯穿现象。
五、脚手架搭设参数1、落地式脚手架立杆横距：1050mm立杆纵距：1500mm步距：1800mm内立杆距建筑物距离：300mm2、悬挑式脚手架立杆横距：1050mm立杆纵距：1500mm步距：1800mm内立杆距建筑物距离：300mm悬挑梁选用具体型号工字钢，长度为具体长度米，悬挑长度为具体长度米，锚固长度为具体长度米。
六、脚手架搭设流程1、落地式脚手架搭设流程场地平整、夯实→基础承载力试验→浇筑混凝土基础→铺设垫板→摆放扫地杆→逐根树立立杆并与扫地杆扣紧→安装扫地小横杆并与立杆和扫地杆扣紧→安装第一步大横杆并与各立杆扣紧→安装第一步小横杆→安装第二步大横杆→安装第二步小横杆→加设临时斜撑杆，上端与第二步大横杆扣紧（在装设连墙件后拆除）→安装第三、四步大横杆和小横杆→安装连墙件→接立杆→加设剪刀撑→铺设脚手板→挂安全网2、悬挑式脚手架搭设流程安装悬挑梁→摆放纵向扫地杆→逐根树立立杆并与纵向扫地杆扣紧→安装横向扫地杆并与立杆和纵向扫地杆扣紧→安装第一步纵向水平杆并与各立杆扣紧→安装第一步横向水平杆→安装第二步纵向水平杆→安装第二步横向水平杆→加设临时斜撑杆，上端与第二步纵向水平杆扣紧（在装设连墙件后拆除）→安装连墙件→接立杆→加设剪刀撑→铺设脚手板→挂安全网七、脚手架搭设要点1、立杆立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接。
住宅楼脚手架施工方案一、项目概述本项目为一座住宅楼脚手架施工工程，总高度为30米，建筑面积2000平方米。
本方案旨在实现施工期间的安全操作，保证工作人员的生命财产安全，确保施工进度和质量的稳定进行。
二、脚手架选择1.固定脚手架：选用首层和高位部分进行固定脚手架的搭设，以保证安全性和稳定性。
2.悬挑脚手架：选用需要进行外墙装修的部分进行悬挑脚手架的搭设，以满足施工需要。
三、脚手架搭设步骤1.建立临时工地标识，明确工地区域，保证安全通行。
2.准备施工材料和工具，包括立杆、横杆、斜杆、连接件等。
3.根据设计图纸规划搭设平台，确定脚手架起始位置。
4.固定脚手架搭设：首先搭设地面平台，然后依次进行立杆、横杆的安装，确保平直度和垂直度。
随后安装斜杆和支撑杆，强化整体支撑性能。
5.悬挑脚手架搭设：首先进行起重装置和安全设备的安装，然后根据设计要求进行悬挑平台的搭设，确保平整度和稳定性。
6.定期检查和维护脚手架的安全状态，确保施工期间的安全使用。
四、安全措施1.建立临时安全警示标志，标明脚手架施工区域。
2.工人进入施工区域前必须佩戴安全帽、安全鞋等个人防护装备。
3.脚手架搭设期间，严禁从脚手架上抛物或倾倒物体，确保下方通行人员的安全。
4.不得在脚手架上跳跃、奔跑、争吵等危险行为，保持脚手架工作面整洁有序。
5.设置脚手架安全网和防护栏杆，防止人员和物体从高处坠落。
6.定期进行脚手架的检查和维护，确保脚手架的安全稳定。
五、质量控制1.严格按照图纸和规范进行脚手架搭设，确保平整度和垂直度的要求。
2.确保脚手架各种构件的安装牢固，连接牢固，不得出现掉落、松动等现象。
3.在进行悬挑脚手架施工时，注意平衡和稳定，预防悬挑平台倾斜或坠落。
4.对脚手架进行定期检查和维护，包括材料的检查、连接件的更换等，确保脚手架的稳定和安全。
六、环境保护措施1.施工现场垃圾需及时清理，减少二次污染。
2.各种施工材料和废弃物需分类处理，合理储存和处置。
住宅楼脚手架施工方案一、施工前准备1.1.脚手架材料采购：根据设计要求和施工图纸，确定所需脚手架材料的类型、规格和数量，并进行采购。
1.2.人员组织：根据项目要求和施工计划，组织合适的人员，包括工程师、技术人员、安全员和普通工人等。
1.3.设计方案：根据楼房的结构特点和工程要求，制定脚手架的设计方案，并进行审批。
1.4.安全检查：在施工开始前，进行现场安全检查，确保施工过程的安全性，并采取相应的安全措施和预防措施。
二、搭建脚手架架体2.1.地基处理：在施工现场，对地基进行处理，确保地基的平整和稳定。
2.2.主立杆的立立和固定：根据设计要求，按照一定间距和高度，在建筑物周围搭建主立杆，并使用合适的固定方式进行固定。
2.3.主横杆和副横杆的装配：在主立杆之间，按照设计要求，装配主横杆和副横杆，并通过连接件进行连接，形成脚手架的基本结构。
2.4.脚手架的升降机安装：根据需要，在脚手架的一侧或两侧安装升降机，以提高脚手架的使用效率。
2.5.平台的搭设：根据需要，在脚手架的上方搭设水平平台，以提供施工人员的工作空间。
三、加固和调整脚手架3.1.横向连接的加固：根据需要，在脚手架的横向方向上进行加固，以提高脚手架的稳定性。
3.2.纵向调整的调整：根据需要，使用调整杆和调整座对脚手架进行纵向调整，以适应不同楼层的施工需求。
3.3.安全检查：在脚手架搭设完成后，进行安全检查，确保脚手架的结构稳定性和安全性。
四、脚手架的使用和拆除4.1.脚手架的使用：在脚手架搭设完成后，按照设计要求和施工计划，使用脚手架进行楼房的施工。
4.2.脚手架的拆除：在楼房施工完成后，按照施工计划和规范要求，进行脚手架的拆除，包括逐层拆除平台、撤除吊篮和电梯等设备，将脚手架有序地拆除。
4.3.整理和清理：在脚手架拆除完成后，对施工现场进行整理和清理，确保施工场地的整洁和安全。
五、安全管理和质量控制5.1.安全管理：在施工过程中，严格按照相关安全规定和要求，对施工人员进行安全教育和培训，加强现场安全监督和管理。

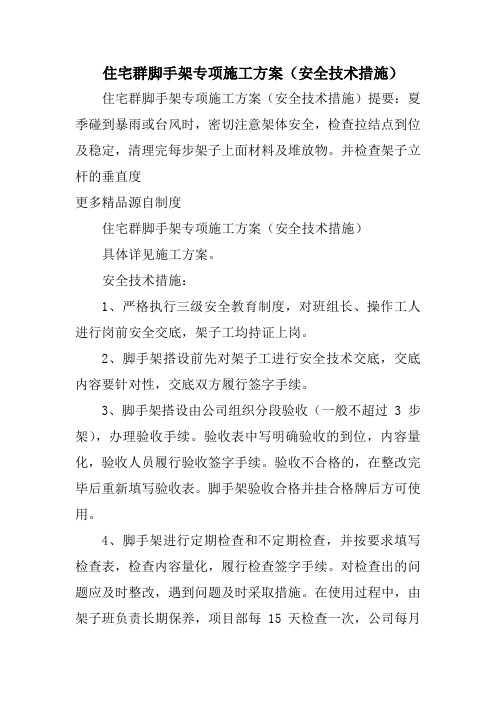

住宅群脚手架专项施工方案（安全技术措施）住宅群脚手架专项施工方案（安全技术措施）提要：夏季碰到暴雨或台风时，密切注意架体安全，检查拉结点到位及稳定，清理完每步架子上面材料及堆放物。
并检查架子立杆的垂直度更多精品源自制度住宅群脚手架专项施工方案（安全技术措施）具体详见施工方案。
安全技术措施：1、严格执行三级安全教育制度，对班组长、操作工人进行岗前安全交底，架子工均持证上岗。
2、脚手架搭设前先对架子工进行安全技术交底，交底内容要针对性，交底双方履行签字手续。
3、脚手架搭设由公司组织分段验收（一般不超过3步架），办理验收手续。
验收表中写明确验收的到位，内容量化，验收人员履行验收签字手续。
验收不合格的，在整改完毕后重新填写验收表。
脚手架验收合格并挂合格牌后方可使用。
4、脚手架进行定期检查和不定期检查，并按要求填写检查表，检查内容量化，履行检查签字手续。
对检查出的问题应及时整改，遇到问题及时采取措施。
在使用过程中，由架子班负责长期保养，项目部每15天检查一次，公司每月检查一次，发现问题及时整改，不留隐患。
5、搭设架子高度超过2m时必须系安全带，施工时戴安全帽扣好帽带及穿软底鞋。
6、操作人员必须具有相应施工经验，身体健康，有较好体力的人员施工。
严禁酒后操作上岗。
7、在搭设架子时，架子下面四周严禁站人或上下垂直施工。
每搭设一步架，及时做好各架体的防护及围护。
每到一拉结点，及时固定拉结。
严禁搭设材料向下或向上抛扔。
8、严禁疲劳作业，白天工作不超过8小时，晚上禁止搭设架体施工作业。
9、在施工期间遇有雷击或阴云密布将有大雷雨时，钢脚手架上的操作人员立即离开。
10、使用完毕的脚手架材料和构件、零件要及时回收，分类整理、存放，上油保养。
11、弯曲的钢管要调直，损坏的构件要修理，损坏的扣件、零件及时更换。
12、夏季碰到暴雨或台风时，密切注意架体安全，检查拉结点到位及稳定，清理完每步架子上面材料及堆放物。
并检查架子立杆的垂直度、基础稳定性。
住宅楼项目满堂脚手架工程专项施工方案项目背景及基本情况：施工目标：1.完成满堂脚手架工程，提供高质量的施工平台。
2.满足施工过程中的安全要求，防止人员伤害和财产损失。
3.保持施工进度，按计划完成脚手架工程。
施工组织策划：1.组建施工队伍，明确各个工种的责任和职责。
2.制定脚手架工程施工计划，安排施工人员、设备的投入和使用。
3.制定安全管理制度，明确安全责任和安全措施。
4.与工地管理部门和相关单位沟通协调，共同做好施工准备。
施工方案及技术要点：1.根据建筑设计图纸，合理确定脚手架的位置和尺寸。
脚手架的设置应满足施工需要，同时保证安全和稳定。
2.选择适当的脚手架材料和构件，确保其强度、稳定性和可靠性。
脚手架材料应符合国家标准，并经过验收合格。
3.设计脚手架的承载力和稳定性计算，并按照计算结果进行脚手架的搭设和拆除。
4.严格控制脚手架的搭设和拆除进度，确保施工进度和质量。
5.制定脚手架使用规程，明确脚手架的使用人员和使用方法。
加强对脚手架使用人员的培训，确保施工人员熟练掌握脚手架的使用技能。
6.安全管理：6.1制定脚手架工程的安全作业指导书，明确施工过程中的安全风险和安全措施。
6.2配备必要的安全防护设施，如安全网、警示牌等，确保施工现场的安全。
6.3定期检查和维护脚手架，发现问题及时处理。
6.4加强施工人员的安全培训，提高他们的安全意识和技能。
施工进度计划：1.制定详细的施工进度计划，包括脚手架的搭设、使用和拆除等各个环节。
2.根据施工进度计划，合理安排人员和设备投入和使用，确保施工进度。
3.加强施工现场的协调和沟通，解决施工过程中的问题和困难，保持施工进度。
质量控制：1.严格按照设计要求和国家标准进行脚手架的搭设，确保搭设质量。
2.加强对施工人员的技术培训，提高他们的技术水平和工艺要求。
3.按照规定程序对脚手架进行质量检查和验收，发现问题及时整改。
安全措施：1.开展安全教育活动，提高施工人员的安全意识和自我保护能力。
楼房建设项目脚手架施工方案范本第1节：引言本文为楼房建设项目的脚手架施工方案范本，旨在确保项目安全、高效、有序进行。
脚手架施工是楼房建设中必要的一环，因此，我们制定了以下方案，以指导脚手架施工的实际操作。
第2节：施工准备1. 设立施工组织机构：设立专门的施工组织机构，包括项目经理、技术员、安全员等。
2. 制定脚手架设计图纸：在脚手架施工前，要有详细的脚手架设计图纸，并且根据设计要求进行材料采购。
3. 建立安全保障措施：在施工现场设置安全警示标志，配备必要的安全设备，以确保施工期间的安全。
第3节：脚手架搭建1. 地基处理：在搭建脚手架前，彻底清理施工现场的地基，并确保地基平整、坚固。
2. 立柱安装：按照设计图纸，确定立柱的位置，并进行固定。
3. 横杆搭设：根据设计要求和脚手架高度，搭设横杆，确保横杆与立柱之间的连接牢固。
4. 脚手架平整度检查：在搭建脚手架后，对脚手架的平整度进行检查，确保施工人员的安全。
第4节：脚手架使用与维护1. 使用规范：施工人员在使用脚手架期间，应遵守相关规定，正确使用，禁止私自改动或拆除脚手架。
2. 加固措施：在脚手架使用过程中，如果发现有部分不牢固或损坏的地方，应及时加固或更换，确保安全。
3. 定期检查和维护：定期进行脚手架的检查和维护工作，确保整个施工期间脚手架的稳定性和安全性。
第5节：脚手架拆除1. 及时拆除：在楼房建设项目完工后，及时拆除脚手架，避免对楼房周围环境造成不必要的影响。
2. 安全拆除：在拆除脚手架时，要注意安全，采取适当的措施，确保施工人员的身体安全。
第6节：总结与措施改进在楼房建设项目的脚手架施工过程中，本方案为施工人员提供了指导，并实施了一系列的安全措施。
然而，项目施工过程中可能会遇到特殊情况，需要灵活调整方案。
因此，我们将持续总结经验，并根据实际情况进行措施改进，以确保施工的顺利进行。
总结：本文为楼房建设项目的脚手架施工方案范本，旨在引导施工人员在施工过程中遵循相关规定，确保施工的安全和高效。
住宅楼脚手架工程施工方案1. 施工前准备1.1 工程概况本方案适用于一栋住宅楼的脚手架工程施工。
该住宅楼共有 x 栋，每栋楼层数为 y 层，总建筑面积为 z 平方米。
工程地点位于某城市。
1.2 施工目标确保脚手架工程施工安全、顺利进行，满足施工现场需求。
1.3 施工准备1.3.1 技术准备熟悉并掌握脚手架工程施工的相关规范、标准及要求。
对施工人员进行技术交底和安全教育。
1.3.2 物资准备根据工程量及施工进度，提前准备足够的脚手架材料、连接件、安全防护用品等。
1.3.3 现场准备清理施工现场，确保施工区域无障碍物。
对施工现场进行临时围挡，设立安全警示标志。
2. 脚手架施工2.1 施工工艺根据工程需求，选择合适的脚手架类型，如门式脚手架、扣件式脚手架等。
按照脚手架安装、拆除工艺流程进行施工。
2.2 施工要点2.2.1 脚手架搭设•遵循“先立后横”的原则，确保脚手架稳定性。
•搭设过程中，严格遵循相关规范，确保脚手架间距、步距等参数符合要求。
•搭设完毕后，进行验收，合格后方可投入使用。
2.2.2 脚手架拆除•拆除前，制定详细的拆除方案，确保施工安全。
•拆除过程中，按照从上至下、从外至内的顺序进行。
•拆除完毕后，对现场进行清理，确保施工区域干净整洁。
2.3 施工安全措施2.3.1 人员安全•施工人员需具备相应资质，佩戴安全帽、安全带等个人防护用品。
•定期对施工人员进行安全教育培训，提高安全意识。
2.3.2 施工设备安全•施工设备定期检查、维护，确保设备性能良好。
•严格按照操作规程使用施工设备，防止意外伤害。
2.3.3 施工现场安全•施工现场设置安全警示标志，提醒过往人员注意安全。
•定期对施工现场进行安全巡查，发现问题及时整改。
3. 施工进度及质量控制3.1 施工进度根据工程量和施工要求，合理安排施工进度，确保工程按时完成。
3.2 质量控制•严格按照相关规范和标准进行施工，确保脚手架工程质量。
•施工过程中，加强质量监督检查，发现问题及时整改。
住宅楼工程外脚手架施工方案一、工程概况二、施工目标本施工方案的目标是为了确保施工安全、质量合格、进度顺利，保护周边环境和行人的安全。
三、施工方案1.施工准备：（1）制定详细的施工计划，包括脚手架搭设、拆除时间表、材料采购计划等。
（2）组织施工人员进行必要的培训，确保他们具备搭建和拆除脚手架的技能。
（3）购买所需的脚手架材料和工具，包括钢管、钢管连接件、支撑杆、水平撑杆等。
2.脚手架搭设：（1）根据楼层高度和建筑结构，设计脚手架的搭建方案。
确保脚手架的稳定性和可靠性。
（2）根据设计方案搭建脚手架，严格按照建筑法规和安全规范进行操作。
（3）搭建过程中，要做好脚手架的固定和支撑，确保脚手架不会晃动或倾斜。
3.使用和维护：（1）在使用脚手架前，要进行检查，确保脚手架的稳定性和安全性。
（2）严格按照使用原则进行作业，禁止在脚手架上违规行走或运输重物。
（3）定期检查脚手架的稳定性和安全性，发现问题及时修复或更换损坏的零部件。
4.脚手架拆除：（1）按照施工计划，及时进行脚手架的拆除工作。
（2）在拆除过程中，要小心操作，确保没有人员受伤或周围建筑物受到损害。
（3）拆除后，及时清理工地，恢复原状。
四、安全措施1.培训施工人员，确保他们具备搭建和拆除脚手架的技能。
2.严格遵守施工安全规范，包括个人防护措施、脚手架使用原则等。
3.安装必要的安全警示标识，警示行人和周边人员注意脚手架施工区域。
4.定期检查脚手架的稳定性和安全性，发现问题及时修复或更换损坏的零部件。
5.在施工期间设置安全防护网，防止工具和物料从脚手架上掉落。
五、环保措施1.拆除脚手架后，及时清理工地，清除杂物和废弃物。
2.合理使用建筑材料，减少浪费和对环境的污染。
3.施工期间，尽量减少噪音和粉尘的产生，保护周边居民的生活和工作环境。
六、质量管理1.对脚手架材料进行质量检验，确保符合相关标准要求。
2.对搭建过程进行监督，确保脚手架搭建符合设计要求。
3.对脚手架的使用过程进行监督和检查，确保使用安全可靠。
第1篇一、工程概况1. 工程名称：XX住宅楼外墙脚手架施工2. 工程地点：XX市XX区XX路XX号3. 工程规模：总建筑面积约XX万平方米，层数XX层，高度约XX米4. 施工单位：XX建筑集团有限公司5. 设计单位：XX建筑设计研究院6. 监理单位：XX工程监理有限公司二、施工方案编制依据1. 国家及地方有关建筑安全生产的法律法规和标准规范2. 设计图纸和相关施工图纸3. 施工组织设计及施工方案4. 施工现场实际情况三、施工方案编制原则1. 安全第一、预防为主2. 科学合理、经济高效3. 严格规范、文明施工4. 保障质量、确保进度四、施工准备1. 技术准备（1）组织施工技术人员进行现场踏勘，了解施工现场实际情况。
（2）组织技术交底，明确施工方案、施工工艺、质量标准和安全要求。
（3）编制施工方案、施工组织设计及专项施工方案。
2. 材料准备（1）脚手架材料：钢管、扣件、连接件等。
（2）施工机具：电焊机、切割机、卷扬机等。
（3）安全防护用品：安全帽、安全带、安全网等。
3. 人员准备（1）组织施工队伍，明确各工种人员及职责。
（2）对施工人员进行安全教育和培训，提高安全意识。
（3）对施工人员进行技能培训，确保施工质量。
4. 施工现场准备（1）清理施工现场，确保施工场地平整、宽敞。
（2）设置临时设施，如办公室、仓库、宿舍等。
（3）配备必要的施工机具和设备。
五、施工工艺及步骤1. 施工工艺（1）钢管脚手架搭设（2）扣件连接（3）立杆基础处理（4）安全防护措施2. 施工步骤（1）施工前准备：组织施工队伍，明确施工方案，进行技术交底。
（2）材料准备：根据施工方案，准备钢管、扣件、连接件等材料。
（3）施工工艺：按照施工工艺进行脚手架搭设、扣件连接、立杆基础处理等。
（4）安全防护：在施工过程中，严格执行安全防护措施，确保施工安全。
（5）验收合格：完成施工后，进行验收，确保施工质量。
六、质量控制措施1. 材料质量控制（1）严格按照设计要求及规范标准，选用合格的钢管、扣件、连接件等材料。
住宅小区楼工程脚手架施工方案一、概述在住宅小区楼工程施工中，搭建脚手架是必不可少的环节，而脚手架的施工方案直接关系到工程施工的安全性和效率。
本文将从脚手架搭建的准备工作、脚手架种类选择、搭建和拆除流程等方面，详细介绍住宅小区楼工程脚手架施工方案。
二、脚手架施工准备工作在进行脚手架施工前，需要做好充分的准备工作，确保施工过程中的安全性和顺利进行。
1. 确定脚手架使用范围在施工前，需明确脚手架的使用范围，根据建筑的高度、结构和施工需要，确定搭建脚手架的位置和高度。
2. 安全评估与规划进行安全评估，评估施工现场的安全隐患，并制定相应的安全规划和措施，确保脚手架施工过程中的安全。
3. 人员培训和配备确保参与脚手架施工的人员具有相关的资质和经验，进行必要的培训和指导，配备必要的安全装备。
三、脚手架种类选择在住宅小区楼工程中，常用的脚手架种类有悬挑式脚手架、门式脚手架、悬挂式脚手架等，根据工程的具体要求和施工环境选择合适的脚手架种类。
1. 悬挑式脚手架悬挑式脚手架适用于楼板外侧作业，搭建简单方便，但需要注意悬挑长度和承重能力，确保安全。
2. 门式脚手架门式脚手架适用于搭建在楼板内外侧，结构稳固，适用范围广泛，但拆装相对麻烦，需注意施工操作。
3. 悬挂式脚手架悬挂式脚手架适用于外墙作业，悬挂在建筑物外墙，搭建稳固，施工效率高，但悬挂系统需严格检查。
四、脚手架搭建流程1. 基础施工确保施工现场平整，进行基础施工，根据脚手架种类选择合适的基础支撑方式，固定基础支撑杆或锚固脚手架底座。
根据设计要求和脚手架种类搭建主体架，设置水平杆和立杆，连接扣件和螺栓，确保结构稳固。
3. 搭建配件系统根据需要搭建脚手架配件系统，如登高架、转角架等，确保施工操作的便利性和安全性。
4. 安全检查在脚手架搭建完成后，进行安全检查，检查连接件是否紧固，重要节点是否符合要求，确保脚手架结构安全可靠。
五、脚手架拆除流程1. 临时支撑在拆除脚手架前，需设置临时支撑，确保拆除过程中安全稳定。
目录1：脚手架工程概述2：钢管悬挑脚手架3：脚手架搭设的检查与验收4：脚手架安全管理5：脚手架的拆除：6：悬挑式扣件钢管脚手架计算书悬挑脚手架施工方案一、脚手架工程概述马鞍山经济技术开发区技术发展总公司建设的2#地块廉租房工程位于阳湖路东南角，总建筑面积为25000㎡，根据本工程的实际情况，1#楼东边为二层商铺结构，2#东边一层商铺结构，3#楼东边为一层商铺结构，4#楼东边为二层商铺结构，5#楼东边为一层商铺结构，为满足脚手架搭设要求，并结合规范要求，1#楼在三层顶进行悬挑搭设，2#楼在二层顶进行悬挑搭设，3#楼在二层顶进行悬挑搭设，4#楼在三层顶进行悬挑搭设，5#楼在二层顶进行悬挑搭设，具体布置参照附图一。
二、钢管悬挑脚手架本悬挑脚手架采用下撑式悬挑脚手。
在本工程结构和外装饰施工中拟采用扣件钢管悬挑脚手架，脚手架承重的荷载将由悬挑受力的槽钢承担，传递给主体结构混凝土。
该施工方案将满足本工程创文明工地、标化工地的战略要求。
1、搭设的基本方法及要求：悬挑施工用脚手架主要由槽钢悬挑架、钢管脚手架组成，主要组成构件有：立柱、纵向水平杆、横向水平杆、扣件（直角、对接、旋转）、脚手板、剪刀撑、横向支撑、连墙件、纵向扫地杆、横向扫地杆、槽钢悬挑支架等部分。
2、悬挑支架的计算依据：悬挑脚手架的施工荷载将通过悬挑支架传递给建筑物主体混凝土结构。
悬挑脚手架必须有足够的刚度和强度。
悬挑脚手架支承架采用槽钢悬挑，主要计算依据及计算结果详见悬挑脚手架计算书。
3、悬挑脚手架的搭设方法：挑排架的设计，本工程计划利用槽钢梁作挑架，挑架挑5层。
（1）挑架：在结构层东单元（1#标高9.8米、2#楼标高5.6米、3#楼标高5.6米、4#楼标高8.4米、5#楼标高5.6米）砼施工完毕后，开始在此标高上的相应位置放置预埋钢板，板厚10mm，大小为200×200。
此钢板将作为斜撑的下支点。
在钢板的四角要先行塞焊4φ16钢筋。
斜撑采用［8槽钢，挑杆采用18号槽钢，悬挑杆直接浇筑在钢筋砼的墙体或柱中，深度不小于150mm；无墙体或柱时，在梁或板面上设埋件焊接，先焊接，待该层楼板底模拆除后再用直径16的U型箍将槽钢与楼板连接加固，加固点距埋件焊接点的距离不小于1.5米，加固方案另定。
（2）斜撑与悬挑杆、斜撑与下支点均必须焊接连接，形成三角形状，上下垂直。
（3）脚手架的底部立杆采用不同长度的钢管参差布置，使相邻两立杆上部接头相互错开，不在同一平面上，以保证脚手架的整体性，脚手架的立杆都垂直立稳，底部都用牵杆、小横杆相互连接。
（4）用扣件连接的杆件的节点，其螺杆、螺帽均要拧紧。
脚手架搭设要横平竖直。
（5）脚手架外侧从二层起，施工操作层上三步安放好200mm高的挡脚板，并用密目网全封。
（6）脚手架内侧每隔四步在内立杆和墙面之间铺设安全底笆，底笆下用二根大横杆与挑出的小横杆扣牢，底笆与大横杆必须绑扎。
4、悬挑脚手架使用要求：（1）在一般状态下，允许有三个操作层同时施工，每层最大施工荷载为200Kg/m²。
（2）当使用物料平台时，只需在架体上开口，留出相应尺寸，并在临边加固。
（3）架体只能作为操作架，不得作为外墙模板支撑架。
（4）禁止下列违章作业：利用脚手架吊运重物；在脚手架上推；在脚手架上拉结吊装缆绳；任意拆除脚手架任何部件；起吊构件时碰撞或扯动脚手架。
（5）悬挑脚手架的搭设和拆除属于高空作业，因此搭设和拆除必须严格按一定的顺序进行。
杜绝因施工不当造成杆件传力不合理，留下安全隐患。
搭、拆必须严格按照安全、方便的搭、拆步骤进行。
不得随意改变。
（6）悬挑施工用脚手架主要采用人工搭设和拆除，施工荷载主要为操作人员、小型物件及自重小于200Kg的堆物，悬挑施工脚手架主要供操作人员施工，及保证安全的防护，所以施工中严禁脚手架超载使用。
特别是不允许将承重物件堆放载脚手架上。
三、脚手架搭设的检查与验收：脚手架搭设完成以后，由安全员牵头组织检查、验收，主要检查立柱垂直度、间距、纵向水平杆高差、横向水平杆外伸长度偏差及扣件的安装。
技术要求及容许偏差值应在规定允许的范围内。
安装后的扣件螺栓拧紧力矩扭力扳手检查、抽样方法随机均布，检查数目与质量应符合规范标准。
四、脚手架安全管理：（1）人员要求：必须持证上岗，上岗人员应定期体检。
搭设脚手架人员必须戴好安全帽、安全带、穿防滑鞋。
（2）搭设阶段必须加强检查监督，发现问题技术校正。
（3）使用阶段严格控制使用荷载，不得超载。
严禁持重物堆放或悬挂在脚手架上。
雨天、雪天、大风时应采取有效的防范措施。
（4）加强检查、验收，加强监督。
（5）施工期间严禁拆除下列杆件；A、主节点处的纵、横向水平杆，纵、横向扫地杆；B、连墙杆；C、支撑；D、栏杆、挡脚板。
（6）拆除脚手架时地面设围栏警戒标志，并安排专人看守，严禁一切非操作人员入内。
（7）在脚手架上进行电、气焊作业时，必须有防火措施和专人看守。
（8）脚手架的接地按《施工现场临时用电安全技术规范》规定执行。
五、脚手架的拆除：（1）拆除前必须全面检查脚手架和扣件连接、连墙杆、支撑体系的安全情况。
（2）根据检查结果，补充完善施工组织设计中的拆除顺序，经主观部门批准后方可实施。
（3）拆除脚手架前必须进行安全技术交底。
（4）清除脚手架上的杂物。
（5）拆除顺序应逐层由上而下进行，严禁上下同时作业。
（6）所有连墙件应随脚手架逐层拆除，严禁将连墙件整层或数层拆除后在拆脚手架。
（7）施工中如果需要分或立面拆除时，对不拆除部分的脚手架应按要求加固到位。
（8）拆除施工中必须及时分段集中运至地面，严禁抛扔。
（9）拆除后的钢管、扣件必须检查、整修、保养。
六、悬挑式扣件钢管脚手架计算书钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）。
计算的脚手架为双排脚手架，搭设高度为18.4米，立杆采用单立管。
搭设尺寸为：立杆的纵距1.60米，立杆的横距80厘米，步距1.80米。
采用的钢管类型为48×3.5，连墙件采用2步3跨，竖向间距3.60米，水平间距3.60米。
施工均布荷载为3.0kN/m2，同时施工2层，脚手板共铺设3层。
悬挑水平钢梁采用[18b号槽钢U口水平，其中建筑物外悬挑段长度1.30米，建筑物内锚固段长度2.60米。
悬挑水平钢梁采用支杆与建筑物拉结，最外面支点距离建筑物1.00m，支杆采用钢管100.0×10.0mm。
一、大横杆的计算大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。
按照大横杆上面的脚手板和活荷载作为均布荷载计算大横杆的最大弯矩和变形。
1.均布荷载值计算大横杆的自重标准值 P1=0.038kN/m脚手板的荷载标准值 P2=0.150×1.050/3=0.052kN/m活荷载标准值 Q=3.000×1.050/3=1.050kN/m静荷载的计算值 q1=1.2×0.038+1.2×0.052=0.109kN/m活荷载的计算值 q2=1.4×1.050=1.470kN/m大横杆计算荷载组合简图(跨中最大弯矩和跨中最大挠度)大横杆计算荷载组合简图(支座最大弯矩)2.抗弯强度计算最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩跨中最大弯矩计算公式如下:跨中最大弯矩为M1=(0.08×0.109+0.10×1.470)×1.8002=0.505kN.m支座最大弯矩计算公式如下:支座最大弯矩为M2=-(0.10×0.109+0.117×1.470)×1.8002=-0.593kN.m我们选择支座弯矩和跨中弯矩的最大值进行强度验算：=0.593×106/5080.0=116.651N/mm2大横杆的计算强度小于205.0N/mm2,满足要求!3.挠度计算最大挠度考虑为三跨连续梁均布荷载作用下的挠度计算公式如下:静荷载标准值q1=0.038+0.052=0.091kN/m活荷载标准值q2=1.050kN/m三跨连续梁均布荷载作用下的最大挠度V=(0.677×0.091+0.990×1.050)×1800.04/(100×2.06×105×121900.0)=4.603mm 大横杆的最大挠度小于1800.0/150与10mm,满足要求!二、小横杆的计算小横杆按照简支梁进行强度和挠度计算，大横杆在小横杆的上面。
用大横杆支座的最大反力计算值，在最不利荷载布置下计算小横杆的最大弯矩和1.荷载值计算大横杆的自重标准值 P1=0.038×1.800=0.069kN脚手板的荷载标准值 P2=0.150×1.050×1.800/3=0.094kN活荷载标准值 Q=3.000×1.050×1.800/3=1.890kN荷载的计算值 P=1.2×0.069+1.2×0.094+1.4×1.890=2.842kN小横杆计算简图2.抗弯强度计算最大弯矩考虑为小横杆自重均布荷载与荷载的计算值最不利分配的弯矩和均布荷载最大弯矩计算公式如下:集中荷载最大弯矩计算公式如下:M=(1.2×0.038)×1.0502/8+2.842×1.050/3=1.001kN.m=1.001×106/5080.0=197.081N/mm2小横杆的计算强度小于205.0N/mm2,满足要求!3.挠度计算最大挠度考虑为小横杆自重均布荷载与荷载的计算值最不利分配的挠度和均布荷载最大挠度计算公式如下:集中荷载最大挠度计算公式如下:小横杆自重均布荷载引起的最大挠度V1=5.0×0.038×1050.004/(384×2.060×105×121900.000)=0.02mm集中荷载标准值P=0.069+0.094+1.890=2.054kN集中荷载标准值最不利分配引起的最大挠度V2=2053.620×1050.0×(3×1050.02-4×1050.02/9)/(72×2.06×105×121900.0)=3.360mm 最大挠度和V=V1+V2=3.384mm小横杆的最大挠度小于1050.0/150与10mm,满足要求!三、扣件抗滑力的计算纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算(规范5.2.5):R ≤ Rc其中 Rc ——扣件抗滑承载力设计值,取8.0kN；R ——纵向或横向水平杆传给立杆的竖向作用力设计值；1.荷载值计算横杆的自重标准值 P1=0.038×1.050=0.040kN脚手板的荷载标准值 P2=0.150×1.050×1.800/2=0.142kN活荷载标准值 Q=3.000×1.050×1.800/2=2.835kN荷载的计算值 R=1.2×0.040+1.2×0.142+1.4×2.835=4.187kN单扣件抗滑承载力的设计计算满足要求!当直角扣件的拧紧力矩达40--65N.m时,试验表明:单扣件在12kN的荷载下会滑动,其抗滑承载力可取8.0kN；双扣件在20kN的荷载下会滑动,其抗滑承载力可取12.0kN；四、脚手架荷载标准值作用于脚手架的荷载包括静荷载、活荷载和风荷载。
