高中物理 第二章 恒定电流 实验1知能达标训练 新人教版选修3-1

高中物理学习材料桑水制作第二章恒定电流专题练习（一）一、选择题（至少有一个选项是正确的）1、如图所示的电路，A、B、C为三个相同的灯泡，其电阻大于电源内阻，当变阻器R 的滑动触头P向上移动时（）①A灯变亮，B和C灯都变暗②A灯变亮，B灯变暗，C灯变亮③电源释放的总电功率增大，电源的供电效率升高④电源输出的电功率增大，电源的供电效率降低（A）①③（B）①④（C）②③（D）D．②④2、有两个相同的电流计改装成的量程不同的电流表A1和A2，A1的量程是A2的2倍，则（A）若串联起来，两表指针偏角θ1 <θ2，两表示数相等。

（B）若串联起来，两表指针偏角相等，A1表示数大于A2表示数。

（C）若并联起来，两表指针偏角相等，A1表示数大于A2表示数。

（D）若并联起来，两表指针偏角θ1 >θ2，两表示数相等。

3、手电筒里的两节干电池，已经用过较长时间，灯泡只发很微弱的光，把它们取出来用电压表测电压，电压表示数很接近3V，再把它们作为一台式电子钟的电源，电子钟能正常工作。

下面说法中正确的是：（）（A）这两节干电池的电动势减小了很多（B）这两节干电池的内电阻增加了很多（C）这个台式电子钟的额定电压一定比手电筒小灯泡额定电压小（D）这个台式电子钟正常工作时的电流一定比小灯泡正常工作时的电流小4、一直流电动机与阻值R=9Ω的电阻串联接在电源上，电源电动势E=20V，内阻r=1Ω，用理想伏特表测出电动机两端电压U=10V，已知电动机线圈电阻R M=1Ω，则（A）通过电动机的电流为10A （B）电动机的输入功率为100W BCA RPεr（C）电动机发热消耗的功率为1W （D）电动机输出功率为9W5、如图15-3所示是研究闭合电路和的内电压、外电压的电动势之间的关系的实验装置，关于两个电压表的极性，下列说法中正确的是：（）（A）a和c分别为电压表V1和V2的正极（B）a 和c分别为电压表V1和V2的负极（C）a为电压表V1的正极，c为电压表V2的负极（D）a为电压表V1的负极，c为电压表V2的正极6、一太阳能电池板，测得它的开路电压为800mV，短路电流为40mA，若将该电池板与一阻值为20Ω，的电阻器连成一闭合电路，则它的路端电压是：（）（A）0.20V （B）0.10V （C）0.40V （D）0.30V7、用欧姆表测一个电阻R的阻值，选择旋钮置于“×10档”，测量时，指针指到100与200刻度的正中间，可以确定：（A）R=150Ω（B）R=1500Ω（C）1000Ω<R<1500Ω（D）1500Ω<R<2000Ω8、在如15-4图所示电路中，当变阻器R3的滑动头P向b端移动时：（）（A）电压表示数变大，电流表示数变小（B）电压表示数变小，电流表示数变大（C）电压表示数变大，电流表示数变大（D）电压表示数变小，电流表示数变小9、在室内照明电路上接用一个电炉后，发现电灯变暗了，这是因为：（）（A）电炉从电灯上分出了一部分电流（B）输电线上电压降增大，电灯两端的电压下降（C）电炉的额定电压大于电灯的额定电压（D）原来电灯上的电压有一部分给了电炉10、鸟儿落在11万伏的高压输电线上，虽然通电的高压线是裸露电线，但鸟儿仍安然无恙，这是因为：（）（A）鸟有耐高压的天性（B）鸟脚是干燥的，鸟的身体不导电（C）鸟两脚间的电压几乎为零（D）鸟体电阻极大所以无电流通过11、如图15-4所示是民用220V电源的电路，开关S闭合时电灯不亮，但a、b两点均能使测电笔的氖管发光，则故障的可能原因是（只出现一处故障）：（）（A ）a 、b 两点间短路 （B ）灯丝断了（C ）零线断了 （D ）火线断了12、用三个电动势均为0.5V 、内阻均为0.5Ω的相同电池串联起来作电源，向三个阻值都是1Ω的用电器供电，要想获得最大的输出功率，在图所示电路中应选择的电路是：（ ）二、填空题13、某同学按如图15-5所示电路进行实验，实验时该同学将变阻器的触片P 移到不同位置时测得各电表的示数如下表所示 序号 A 1示数(安) A 2示数(安) V 1示数(伏) V 2示数(伏) 1 0.600.30 2.40 1.20 2 0.44 0.32 2.56 0.48将电压表内阻看作无限大，电流表内阻看作零。

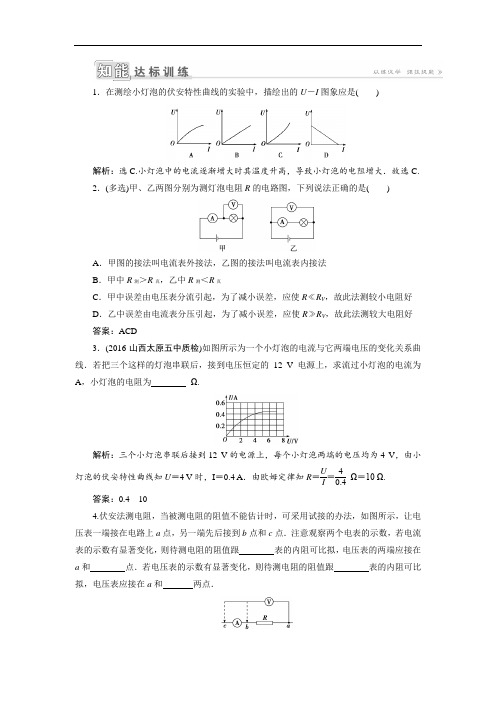

1．在测绘小灯泡的伏安特性曲线的实验中，描绘出的U －I 图象应是( )解析：选C.小灯泡中的电流逐渐增大时其温度升高，导致小灯泡的电阻增大．故选C.2．(多选)甲、乙两图分别为测灯泡电阻R 的电路图，下列说法正确的是( )A ．甲图的接法叫电流表外接法，乙图的接法叫电流表内接法B ．甲中R 测＞R 真，乙中R 测＜R 真C ．甲中误差由电压表分流引起，为了减小误差，应使R ≪R V ，故此法测较小电阻好D ．乙中误差由电流表分压引起，为了减小误差，应使R ≫R V ，故此法测较大电阻好答案：ACD3．(2016·山西太原五中质检)如图所示为一个小灯泡的电流与它两端电压的变化关系曲线．若把三个这样的灯泡串联后，接到电压恒定的12 V 电源上，求流过小灯泡的电流为 A ，小灯泡的电阻为 Ω.解析：三个小灯泡串联后接到12 V 的电源上，每个小灯泡两端的电压均为4 V ，由小灯泡的伏安特性曲线知U ＝4 V 时，I ＝0.4 A ．由欧姆定律知R ＝U I ＝40.4Ω＝10 Ω. 答案：0.4 104.伏安法测电阻，当被测电阻的阻值不能估计时，可采用试接的办法，如图所示，让电压表一端接在电路上a 点，另一端先后接到b 点和c 点．注意观察两个电表的示数，若电流表的示数有显著变化，则待测电阻的阻值跟 表的内阻可比拟，电压表的两端应接在a 和 点．若电压表的示数有显著变化，则待测电阻的阻值跟 表的内阻可比拟，电压表应接在a 和 两点．解析：若电流表示数变化明显，说明电压表的分流作用较大，即说明电压表的内阻不是很大，则待测电阻的阻值跟电压表的内阻可比拟，应采用电流表内接法，即电压表的两端应接在a 和c 之间；若电压表示数变化明显，说明电流表的分压作用较明显，即电流表的内阻与待测电阻可比拟，应采用电流表的外接法，即电压表应接在a 、b 之间．答案：电压 c 电流 b5．要测绘一个标有“3 V 0.6 W ”小灯泡的伏安特性曲线，灯泡两端的电压需要由零逐渐增加到3 V ，并便于操作．已选用的器材有： 电池组(电动势为4.5 V ，内阻约1 Ω)；电流表(量程为0～250 mA ，内阻约5 Ω)；电压表(量程为0～3 V ，内阻约3 k Ω)；电键一个、导线若干．(1)实验中所用的滑动变阻器应选下列中的 (填字母代号)．A ．滑动变阻器(最大阻值20 Ω， 额定电流1 A)B ．滑动变阻器(最大阻值1 750 Ω，额定电流0.3 A)(2)实验的电路图应选用下列的图 (填字母代号)．解析：(1)测绘小灯泡的伏安特性曲线，要求能较大范围测量数据，所以控制电路部分应用分压式接法，滑动变阻器应用最大阻值小、额定电流大的，故选A.(2)灯泡的电阻R ＝U 2P ＝15 Ω，额定电流I ＝P U＝0.2 A ，由R ＝15 Ω＜R A R V ＝15 000 Ω，依据公式法“大内小外”的原则，可知电流表应采用外接法，故选B.答案：(1)A (2)B6．(2016·河北衡水中学质检)有一标有 “6 V ，1.5 W ”的小灯泡，现用图甲所示电路测量，提供的器材除导线和开关外，还有：A．直流电源6 V(内阻不计)B．直流电流表0～3 A(内阻0.1 Ω以下)C．直流电流表0～300 mA(内阻约为5 Ω)D．直流电压表0～15 V(内阻约为15 kΩ)E．滑动变阻器10 Ω，2 AF．滑动变阻器1 kΩ，0.5 A(1)实验中电流表应选用，滑动变阻器应选用．(用序号表示)(2)试按图甲电路将图乙所示器材连成电路．解析：选电流表实际上是选量程．先估算一下通过电流表的电流，由小灯泡的规格可知通过的电流最大不能超过0.25 A，因此选C.在该题中滑动变阻器接成分压式，此时要求滑动变阻器的电阻比用电器的电阻小，至少应差不多，小灯泡的电阻在正常工作时为24 Ω，所以滑动变阻器不能选F，应选E，但不应忘记还要核对一下电流是否会超过其允许最大值，E允许的最大电流是2 A，实验中的最大电流只有0.25 A，选E也是安全的．答案：(1)C E(2)如图所示7．(2015·高考浙江卷)图甲是小红同学在做“描绘小灯泡的伏安特性曲线”实验的实物连接图．甲乙(1)根据图甲画出实验电路图；(2)调节滑动变阻器得到了两组电流表与电压表的示数如图乙中的①、②、③、④所示，电流表量程为0.6 A ，电压表量程为3 V ．所示读数为：① 、② 、③ 、④ ．两组数据得到的电阻分别为 和 ．解析：(1)实验电路图如图所示．(2)电流表量程为0.6 A ，每一小格代表0.02 A ，读数时估读到精度的本位即可；电压表量程为3 V ，每一小格代表0.1 V ，读数时估读到精度的下一位．读数分别为：①0.10 A 、②0.24A 、③2.00 V 、④0.27 V ．应用R ＝U I求电阻时，电流为0.10 A 时对应的电压为0.27 V ；电流为0.24 A 时对应的电压为2.00 V ，求得的两组数据对应的电阻分别为2.7 Ω和8.3 Ω.答案： (1)如解析图所示(2)0.10 A 0.24 A 2.00 V 0.27 V2．7(±0.1) Ω 8.3(±0.1) Ω[如填为8.3(±0.1) Ω 2.7(±0.1) Ω也行]教师个人研修总结在新课改的形式下，如何激发教师的教研热情，提升教师的教研能力和学校整体的教研实效，是摆在每一个学校面前的一项重要的“校本工程”。

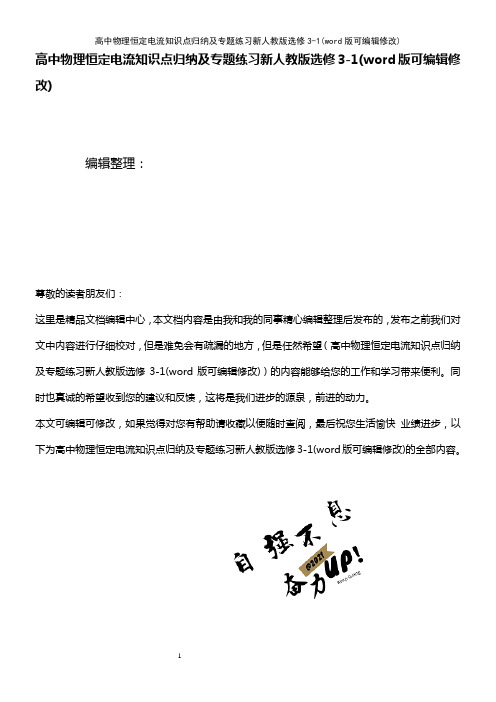

高中物理恒定电流知识点归纳及专题练习新人教版选修3-1(word版可编辑修改)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（高中物理恒定电流知识点归纳及专题练习新人教版选修3-1(word版可编辑修改)）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为高中物理恒定电流知识点归纳及专题练习新人教版选修3-1(word版可编辑修改)的全部内容。

第一节 电源和电流一、对电流概念的理解1、下列有关电流的说法中正确的是( )A 在电解液中阳离子定向移动形成电流，阴离子定向移动也形成电流B 粗细不均匀的一根导线中通以电流,在时间t 内,粗的地方流过的电荷多，细的地方流过的电荷少C 通过导线横截面的电荷越多，则导线中电流越大D 物体之间存在电流的条件是物体两端存在电压 二、电流的微观表达式2、有一横截面为S 的铜导线,流经其中的电流为I ,设单位体积的导线有n 个自由电子，电子电量为e,电子的定向移动速度为v ，在t 时间内，通过导体横截面的自由电子数目N 可表示为（ )A ．nvStB ．nvtC ．It/eD ．It/Se 三、电流的计算3。

某电解质溶液，如果在1 s 内共有5。

0×1018个二价正离子和1.0×1019个一价负离子通过某横截面，那么通过电解质溶液的电流强度是( ）A 0B 0。

8AC 1.6AD 3.2A4。

一个半径为r 的细橡胶圆环，均匀地带上Q 库伦的负电荷，当它以角速度ω绕中心轴线顺时针匀速转动时，环中等效电流为多大（ ) A Q Bπ2QCπϖ2Q D πϖQ 2第二节 电动势 四、对电动势概念的理解5。

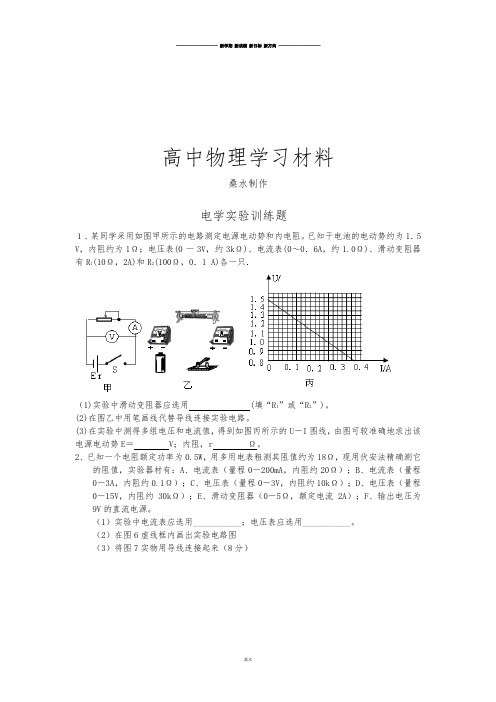

高中物理学习材料桑水制作电学实验训练题１、某同学采用如图甲所示的电路测定电源电动势和内电阻。

已知干电池的电动势约为1．5 V，内阻约为1Ω；电压表(0一3V，约3kΩ)、电流表(0～0．6A，约1.0Ω)、滑动变阻器有R1(10Ω，2A)和R2(100Ω，0．1 A)各一只．（1)实验中滑动变阻器应选用(填“R1”或“R2”)。

(2)在图乙中用笔画线代替导线连接实验电路。

(3)在实验中测得多组电压和电流值，得到如图丙所示的U－I图线，由图可较准确地求出该电源电动势E＝V；内阻，r Ω。

2、已知一个电阻额定功率为0.5W，用多用电表粗测其阻值约为18Ω，现用伏安法精确测它的阻值，实验器材有：A、电流表（量程0－200mA，内阻约20Ω）；B、电流表（量程0－3A，内阻约0.1Ω）；C、电压表（量程0－3V，内阻约10kΩ）；D、电压表（量程0－15V，内阻约30kΩ）；E、滑动变阻器（0－5Ω，额定电流2A）；F、输出电压为9V的直流电源。

（1）实验中电流表应选用___________；电压表应选用___________。

（2）在图6虚线框内画出实验电路图（3）将图7实物用导线连接起来（8分）3、待测电阻R X，阻值约为25kΩ，在测其阻值时，备有下列器材：A．电流表（量程100μA，内阻约2 kΩ）；B．电流表（量程500μA，内阻约300Ω）；C．电压表（量程10V，内阻约100kΩ）；D．电压表（量程50V，内阻约500kΩ）；E．直流稳压电源（15V，允许最大电流1A）；F．滑动变阻器（最大阻值1kΩ，额定功率1W）；G．电键和导线若干。

①电流表应选_______，电压表应选_______。

②在虚线框中画出测量电阻R X阻值的电路图。

③根据电路图，用实线代替导线将下列实物连接成实验电路。

4、用伏安法测量一只定值电阻的实验所需的器材实物如图，各器材规格为：⑴待测电阻R X （约100Ω）⑵直流毫安表（量程0-10mA，内阻约50Ω）⑶直流电压表（量程0-3V，内阻约5kΩ）⑷直流电源（输出电压3V，内阻可不计）⑸滑动变阻器（0-15Ω，允许最大电流1A）⑹电键一只，导线若干。

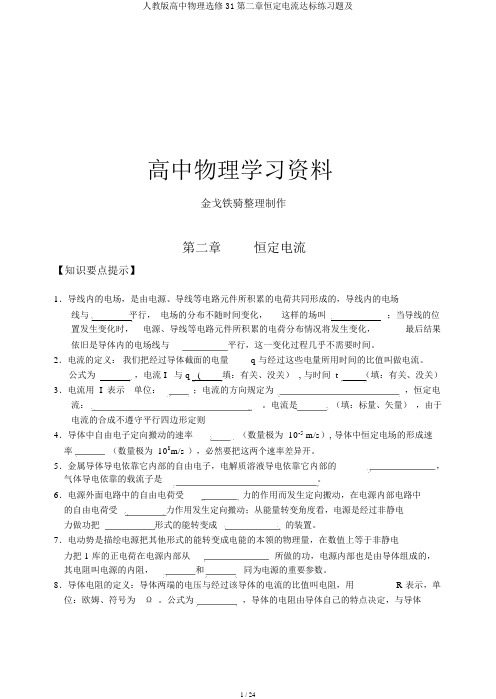

高中物理学习资料金戈铁骑整理制作第二章恒定电流【知识要点提示】1．导线内的电场，是由电源、导线等电路元件所积累的电荷共同形成的，导线内的电场线与平行，电场的分布不随时间变化，这样的场叫；当导线的位置发生变化时，电源、导线等电路元件所积累的电荷分布情况将发生变化，最后结果依旧是导体内的电场线与平行，这一变化过程几乎不需要时间。

2．电流的定义：我们把经过导体截面的电量q 与经过这些电量所用时间的比值叫做电流。

公式为，电流 I与 q (填：有关、没关） , 与时间 t（填：有关、没关）3．电流用 I 表示单位：；电流的方向规定为，恒定电流：。

电流是（填：标量、矢量），由于电流的合成不遵守平行四边形定则4．导体中自由电子定向搬动的速率（数量极为 10-5 m/s）, 导体中恒定电场的形成速率（数量极为 108m/s ），必然要把这两个速率差异开。

5．金属导体导电依靠它内部的自由电子，电解质溶液导电依靠它内部的，气体导电依靠的载流子是。

6．电源外面电路中的自由电荷受力的作用而发生定向搬动，在电源内部电路中的自由电荷受力作用发生定向搬动；从能量转变角度看，电源是经过非静电力做功把形式的能转变成的装置。

7．电动势是描绘电源把其他形式的能转变成电能的本领的物理量，在数值上等于非静电力把 1 库的正电荷在电源内部从所做的功，电源内部也是由导体组成的，其电阻叫电源的内阻，和同为电源的重要参数。

8．导体电阻的定义：导体两端的电压与经过该导体的电流的比值叫电阻，用R 表示，单位：欧姆、符号为Ω 。

公式为，导体的电阻由导体自己的特点决定，与导体可否被接入电路没关即电阻与电压，与经过导体的电流。

9．欧姆定律的研究对象：金属导体、电解质溶液导体（注意：不能够以气体导体、半导体元件为对象）；其内容为：导体中的电流跟导体两端的成正比，跟导体的成方比。

10．经过测量同一个小灯泡在发光时的电阻与不发光时的电阻可知，金属导体的电阻随温度的高升而，有些合金导体的电阻几乎不随温度而变化，我们就常用这些导系统做定值电阻；半导体、绝缘体的电阻随温度的高升而。

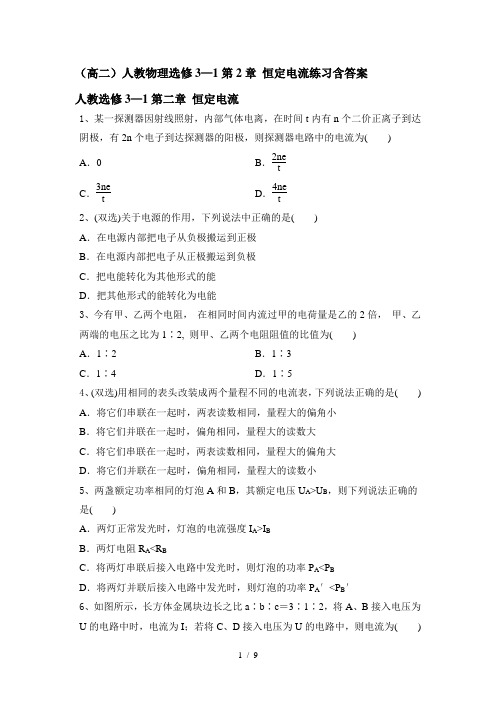

（高二）人教物理选修3—1第2章恒定电流练习含答案人教选修3—1第二章恒定电流1、某一探测器因射线照射，内部气体电离，在时间t内有n个二价正离子到达阴极，有2n个电子到达探测器的阳极，则探测器电路中的电流为()A．0 B．2ne tC．3net D．4net2、(双选)关于电源的作用，下列说法中正确的是()A．在电源内部把电子从负极搬运到正极B．在电源内部把电子从正极搬运到负极C．把电能转化为其他形式的能D．把其他形式的能转化为电能3、今有甲、乙两个电阻，在相同时间内流过甲的电荷量是乙的2倍，甲、乙两端的电压之比为1∶2, 则甲、乙两个电阻阻值的比值为()A．1∶2 B．1∶3C．1∶4 D．1∶54、(双选)用相同的表头改装成两个量程不同的电流表，下列说法正确的是() A．将它们串联在一起时，两表读数相同，量程大的偏角小B．将它们并联在一起时，偏角相同，量程大的读数大C．将它们串联在一起时，两表读数相同，量程大的偏角大D．将它们并联在一起时，偏角相同，量程大的读数小5、两盏额定功率相同的灯泡A和B，其额定电压U A>U B，则下列说法正确的是()A．两灯正常发光时，灯泡的电流强度I A>I BB．两灯电阻R A<R BC．将两灯串联后接入电路中发光时，则灯泡的功率P A<P BD．将两灯并联后接入电路中发光时，则灯泡的功率P A′<P B′6、如图所示，长方体金属块边长之比a∶b∶c＝3∶1∶2，将A、B接入电压为U的电路中时，电流为I；若将C、D接入电压为U的电路中，则电流为()A．I B．2IC．94I D．49I7、(双选)如图所示，直线A为电源a的路端电压与电流的关系图线；直线B为电源b的路端电压与电流的关系图线；直线C为一个电阻R两端电压与电流的关系图线。

将这个电阻分别接到a、b两电源上，那么()A．R接到b电源上时电源的效率高B．R接到b电源上时电源的输出功率较大C．R接到a电源上时电源的输出功率较大，但电源效率较低D．R接到a电源上时电阻的发热功率较大，电源效率也较高8、欧姆表电路及刻度盘如图所示，现因表头损坏，换用一个新表头。

【成才之路】2015版高中物理第二章恒定电流综合能力测试新人教版选修3-1本卷分第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分。

满分100分，时间90分钟。

第Ⅰ卷(选择题共40分)一、选择题(共10小题，每小题4分，共40分，在每小题给出的四个选项中，第1～6小题只有一个选项符合题目要求，第7～10小题有多个选项符合题目要求，全部选对的得4分，选不全的得2分，有选错或不答的得0分)1．如今家用电器越来越多，它们在待机状态下也会耗电。

为了节约电能和用电安全，你将选择( )①切断长期不使用的空调机的电源②电视机在不使用时，可以不断开电源③合理使用节能灯具④尽量避免同时使用大功率家用电器A．①②③B．②③④C．①③④D．①②答案：C解析：电视机在不使用时，应切断电源以保证安全，所以可排除②，故选C。

2.一照明灯泡电路如图所示，开关S闭合后，电灯不亮，但用测电笔测试a点和b点均见氖管发光。

电灯不亮可能的原因是( )A．电厂停电B．灯丝断了C．供电线路某处火线断路D．供电线路某处零线断路答案：D解析：当用测电笔尖测试a点和b点均见氖管发光，说明电厂没有停电，电灯的灯丝没有断，供电线路的火线没有发生断路，因此可排除选项A、B、C，故正确答案应选D。

3．(宿迁市2013～2014学年高二上学期期中)如图所示，M 、N 是平行板电容器的两个极板，R 0为定值电阻，R 1、R 2为可调电阻，用绝缘细线将质量为m 、带正电的小球悬于电容器内部．闭合开关S ，小球静止时受到悬线的拉力为F 。

调节R 1、R 2，关于F 的大小判断正确的是( )A ．保持R 1不变，缓慢增大R 2时，F 将变大B ．保持R 1不变，缓慢增大R 2时，F 将变小C ．保持R 2不变，缓慢增大R 1时，F 将变大D ．保持R 2不变，缓慢增大R 1时，F 将变小 答案：B解析：据题图可知电容器两端电压U MN 即R 0两端电压，而R 0和R 2是串联关系，两者电压的和为电源的电动势，因此R 2→UR 0→U MN →电场强度E →F 电→F ，B 正确；R 2不变，缓慢增大R 1时，R 0两端电压不变，电容器两端电压不变，故F 不变，C 、D 均错。

2020--2021人教物理选修3—1第2章恒定电流练习含答案人教选修3—1第二章恒定电流1、下列说法中正确的是()A．导体中电荷运动就形成了电流B．在国际单位制中，电流的单位是AC．电流有方向，它是一个矢量D．任何物体，只要其两端的电势差不为零，就有电流存在2、下列有关电源的电路中，导线内部的电场强度的说法中正确的是() A．导线内部的电场就是电源所形成的电场B．在静电平衡时，导体内部的场强为零，而导体外部的场强不为零，所以导体内部的电场不是稳定的C．因为导体处于电源的电场中，所以导体内部的场强处处为零D．导线内的电场是由电源、导线等电路元件所积累的电荷共同形成的，导体内的电荷处于平衡状态，电荷分布是稳定的，电场也是稳定的3、(双选)关于电源与电路，下列说法正确的是()A．外电路中电流由电源正极流向负极，内电路中电流也由电源正极流向负极B．外电路中电流由电源正极流向负极，内电路中电流由电源负极流向正极C．外电路中电场力对电荷做正功，内电路中电场力对电荷也做正功D．外电路中电场力对电荷做正功，内电路中非静电力对电荷做正功4、一个阻值为R的电阻两端加上电压U后，通过电阻横截面的电荷量q随时间t变化的图象如图所示，此图象的斜率可表示为()A．U B．RC．UR D．1R5、电流表的内阻是R g＝200 Ω，满刻度电流值是I g＝500 μA，现欲把这个电流表改装成量程为1.0 V的电压表，正确的方法是()A．应串联一个0.1 Ω的电阻B．应并联一个0.1 Ω的电阻C．应串联一个1 800 Ω的电阻D．应并联一个1 800 Ω的电阻6、如图所示为甲、乙两灯泡的I-U图象，根据图象，计算甲、乙两灯泡并联在电压为220 V的电路中时实际发光的功率分别约为()A．15 W、30 W B．30 W、40 WC．40 W、60 W D．60 W、100 W7、如图所示为一个小型电热水器。

浸入水中的加热元件的电阻R L＝1.0 Ω，在外部并联的电阻R S＝2.0 Ω，电源为恒流源，在正常工作时，电源始终给电路提供I＝3.0 A的恒定电流。
