建筑识图与构造整本知识点复习第一章制图基本知识1.常用绘图工具:图板、丁字尺、三角板、比例尺、曲线板；常用绘图仪器: 圆规、分规、绘图笔；常用绘图用品: 图纸、绘图铅笔、墨水、橡皮、模板、软毛刷等。
2.一副三角板有两个: 一副由45°、45°、90°构成, 一副由30°、60°、90°构成。
3.比例尺又称三棱尺, 一般刻有六种不一样旳刻度。
4.最常使用旳绘图笔是绘图墨水笔, 又称为针管笔。
5.图纸有绘图纸和描图纸两种, 后者又称为硫酸纸, 是作为复制蓝图旳底图旳图纸。
6.绘图铅笔中“B”表达软铅芯, “H”表达硬铅芯。
7、图纸图幅及图框尺寸: A0: 841mm×1189 mm（宽×长）；A1: 594 mm×841 mm （宽×长）；A2: 420 mm×594 mm（宽×长）；A3: 297 mm×420 mm（宽×长）；A4: 210 mm×297 mm（宽×长）。
8、图线旳画法:1）在同一张图纸内, 相似比例旳图样选用相似旳线宽组。
2）互相平行旳图线, 其间隙不不不小于其中旳粗线宽度, 且不不不小于0.7mm。
3）虚线、点画线旳线段长度和间隔, 应各自相等, 在较小旳图形中, 点画线可以用实线替代。
4）点画线旳两端不应是点, 而是线段；点画线与点画线或其他线交接处也应是线段。
5）虚线与虚线或者其他线交接时, 应是线段交接而不是空白处交接；虚线为实线旳延长线时, 不得与实线连接。
6）图线不得与文字、数字或者符号重叠混淆, 不可防止时应保证文字等旳清晰。
9、中文旳书写才采用长仿宋体。
10、书写长仿宋体时, 应注意: “横平竖直, 起落分明, 笔锋满格, 布局均匀”。
11.数字和字母旳书写有斜体和直体两种, 当与中文混写时, 应为直体。

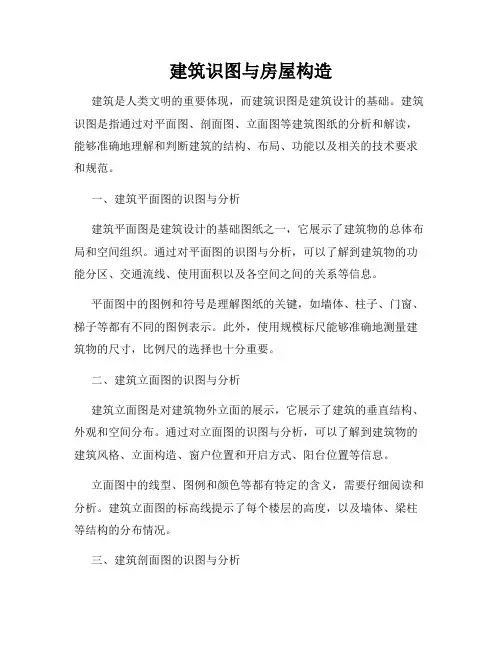

建筑识图与房屋构造建筑是人类文明的重要体现，而建筑识图是建筑设计的基础。
建筑识图是指通过对平面图、剖面图、立面图等建筑图纸的分析和解读，能够准确地理解和判断建筑的结构、布局、功能以及相关的技术要求和规范。
一、建筑平面图的识图与分析建筑平面图是建筑设计的基础图纸之一，它展示了建筑物的总体布局和空间组织。
通过对平面图的识图与分析，可以了解到建筑物的功能分区、交通流线、使用面积以及各空间之间的关系等信息。
平面图中的图例和符号是理解图纸的关键，如墙体、柱子、门窗、梯子等都有不同的图例表示。
此外，使用规模标尺能够准确地测量建筑物的尺寸，比例尺的选择也十分重要。
二、建筑立面图的识图与分析建筑立面图是对建筑物外立面的展示，它展示了建筑的垂直结构、外观和空间分布。
通过对立面图的识图与分析，可以了解到建筑物的建筑风格、立面构造、窗户位置和开启方式、阳台位置等信息。
立面图中的线型、图例和颜色等都有特定的含义，需要仔细阅读和分析。
建筑立面图的标高线提示了每个楼层的高度，以及墙体、梁柱等结构的分布情况。
三、建筑剖面图的识图与分析建筑剖面图是建筑物纵断面的展示，它展示了建筑物内部空间的结构和组织。
通过对剖面图的识图与分析，可以了解到建筑物的空间布置、层高、楼梯位置、结构构造和屋顶形式等信息。
剖面图中的线型、图例和标注等都有特定的含义，需要认真研读和理解。
一般来说，剖面图往往会有多张，从不同位置和方向展示建筑物的结构细节和变化。
四、房屋构造的理解与建筑识图的应用了解房屋的构造是建筑识图的重要一环。
不同的房屋结构形式，如钢结构、混凝土结构、木结构等，都有不同的特点和应用范围。
通过建筑识图，可以了解到房屋结构的承重原理、梁柱的布置、楼板的铺设方式以及墙体的承重功能等。
通过对房屋构造的理解，可以更好地理解和分析建筑图纸中的结构元素和细节，从而指导和影响建筑设计和施工过程。
同时，在建筑规划和改造中，也能够更加合理地利用空间和结构，提高建筑物的使用效果和寿命。

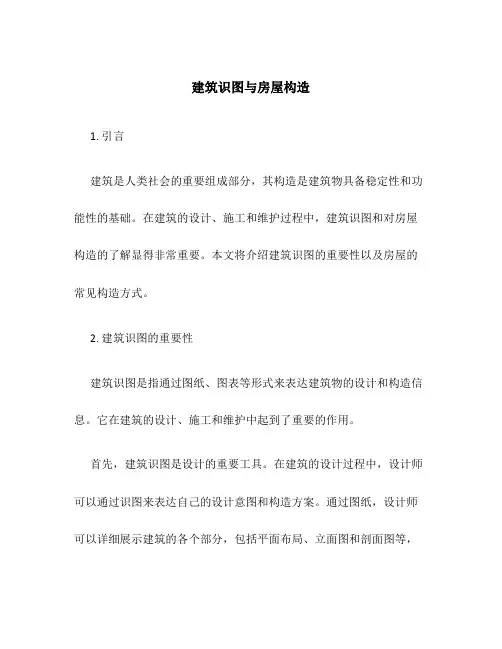

建筑识图与房屋构造1. 引言建筑是人类社会的重要组成部分，其构造是建筑物具备稳定性和功能性的基础。
在建筑的设计、施工和维护过程中，建筑识图和对房屋构造的了解显得非常重要。
本文将介绍建筑识图的重要性以及房屋的常见构造方式。
2. 建筑识图的重要性建筑识图是指通过图纸、图表等形式来表达建筑物的设计和构造信息。
它在建筑的设计、施工和维护中起到了重要的作用。
首先，建筑识图是设计的重要工具。
在建筑的设计过程中，设计师可以通过识图来表达自己的设计意图和构造方案。
通过图纸，设计师可以详细展示建筑的各个部分，包括平面布局、立面图和剖面图等，使得设计师和业主能够更加清楚地了解设计方案，进行更好的沟通和协作。
其次，建筑识图对施工具有指导作用。
在建筑的施工过程中，施工人员需要根据图纸来进行施工工艺和构造方面的操作。
通过对图纸的仔细阅读和理解，施工人员可以清晰地知道应该采取哪些施工措施，如何安装和连接建筑的各个构件，确保施工的质量。
最后，建筑识图对维护和管理也非常重要。
在建筑物的维护和管理过程中，人们需要了解建筑的结构和构造，以便进行维护和修复工作。
通过对建筑识图的分析和解读，人们可以找出建筑物存在的问题，确定维护措施和修复方法，保证建筑物的安全和可靠性。
综上所述，建筑识图对于建筑的设计、施工和维护具有重要的意义，它是建筑行业中不可或缺的一部分。
3. 房屋的常见构造方式在建筑识图的过程中，了解房屋的常见构造方式对于理解建筑图纸非常重要。
下面将介绍一些常见的房屋构造方式。
1.木结构：木结构是指使用木材作为主要结构材料的建筑方式。
木结构房屋常见于传统的民居建筑中，具有较好的抗震性能和隔音性能。
木结构的主要构件包括柱、梁和框架等，通过构件的连接和组合形成建筑整体的结构。
2.砖混结构：砖混结构是指使用砖块和混凝土作为主要结构材料的建筑方式。
砖混结构房屋常见于现代建筑中，具有较好的耐久性和稳定性。
砖混结构的主要构件包括墙体、柱和梁等，通过构件的配合和连接形成建筑的整体结构。
1、中心投影：投影中心在有限的距离内发出放射状的投影线，用这些投影线作出的投影。
2、平行投影：当投影中心移至无限远处时，投影线将依一定的投影方向平行地投射下来。
用平行投影线作出的投影。
3、正投影的特性：全等性、积聚性、类似性。
4、组合体的组合方式有叠加式、切割式、综合式。
5、剖面图的种类：全剖面图、阶梯剖面图、展开剖面图、半剖面图、分层剖面图、局部剖面图。
6、断面图与剖面图的区别：断面图只需画出物体被剖切后断面的图形；而剖面图除了画出断面图形外，还应画出投影方向所能看到的部分。
断面图与剖面图的剖切符号不同，断面图的剖切符号只画剖切位置线，其长度约6—10mm的粗实线，不画剖视方向线，编号写在投影方向的一侧。
7、断面图的表示形式有 移出断面图、重合断面图、中断断面图。
8、房屋的设计一般分为：初步设计和施工设计两个阶段。
9、定位轴线是确定建筑物或建筑物主要承重构建平面位置的重要依据。
10、绝对标高：我国是以青岛附近的黄海平均海平面为零点，以此为基准而设置的标高。
11、相对标高：标高的基础面（即+-0.000水平面）是根据工程需要而选定的，这类标高称为相对标高。
在一般建筑中，通常取底层室内主要地面作为相对标高的基准面。
12、建筑平面图的用途：主要反映房屋的平面形状、大小和房间的布置，墙的位置、厚度和材料，门窗的类型和位置等情况。
13、建筑剖面图的用途：主要反映房屋内部垂直方向的高度、分层情况、楼地面和屋顶的构造以及各构配件在垂直方向的相互关系等。
它与平面图、立面图相配合，是建筑施工图的重要图样，是施工中的主要依据之一。
14、民用建筑通常是由基础、墙或柱、楼地面、楼梯、屋面、门窗15、建筑构件的耐火极限是指对任一建筑构件按时间--温度标准曲线进行耐火实验，从受到火的作用时起，到失去支持能力，或完整性破坏，或失去隔火作用时为止的这段时间，用小时表示16、影响建筑构造的因素：外力的影响、自然气候的影响、人为因素的影响17、建筑构造的设计原则：坚固实用、技术先进、经济合理、美观大方18、建筑模数是选定的标准尺度单位，作为建筑物、建筑构配件、建筑制品以及建筑设备尺寸互相协调中的增值单位19、基础是建筑物的墙或柱深入土中的扩大部分，是建筑物的一部分，它承受建筑物上部结构传来的全部荷载，并将这些荷载连同本身的自重一起传到地基上， 地基因此而产生应力和应变。
1、正投影的基本特性：一是显实性：当直线图和平面图与投影面平行时直线段正投影反映实在长度二是积聚性：当直线段或平面图形垂直于投影面时，直线段的正投影积聚成一个点，平面图形积聚成一条线。
三是类似性：当直线段或平面图形倾斜于投影面时，直线段正投影仍为直线但是比真长要短。
而平面图形则保持图形的基本特征不变。
2、三面投影及三面之间的特征：三面投影实际上是三个互相垂直相交的平面组成投影体系；正投影面用V表示，即正面；水平投影面用H表示，即水平面；侧面投影面用W表示，即侧面。
三者关系：正面投影V与水平投影H----长对正正面投影V与侧面投影W----高平齐水平投影H与侧面投影W----宽相等3、直线、面的投影特性一是：一般位置的线：在任意一个投影面均不反应实长和实际与投影面的夹角二是：投影面平行线：平行于某一个投影面而倾斜于另外两个投影面的直线。
有三种位置，分别是平行于水平面称为水平线：水平面显示直线的真长，另外两个投影面投影均短于直线真长平行于正面称为正平线：正面显示直线真长，其余两个投影面投影均短于直线真长平行于侧面称为侧平线：侧面显示直线真长，。
三是：投影面垂直线直线垂直于某一投影面，也有三种位置，分别是垂直于水平面称为铅垂线：直线在水平面积聚成一个点，在另外两个面均反映直线真长，且垂直对应的投影轴垂直于正面称为正垂线：直线在正面积聚成一个点，在另外两个投影面均反映直线真长，且垂直对应的投影轴。
垂直于侧面称为侧垂线：直线在侧面积聚成一点其余同上一般位置平面：平面与三个投影面均倾斜，三个投影面上的投影均为平面的类似型，且均不反映平面对投影面的真实夹角。
投影面平行面：平行于水平面的称为水平面，平行于正面的称为正平面，平行于侧面的称为侧平面水平面：在水平面上反映平面真形，在其余两个面积聚成一条直线，且分别平行于对应的投影轴。
投影面垂直面：垂直于水平面而倾斜于另外两个面的为水平面垂直面即铅垂面；垂直于正面而倾斜于另外两个面的为正面垂直面即正垂面；垂直于侧面而倾斜于另外两个面的为侧面垂直面即侧垂面。
建筑识图和房屋构造的基本知识一、建筑工程图比例及建筑工程图上常用比例比例是指所绘制的图样大小与实物的大小之比，即比例=图纸上的线段长度：实物的线段长度。
例如，一幢房屋的长度是50m，而在工程图纸上它相应的长度只画0.5m，那么它的比例是1:100。
工程图纸所使用的各种比例，应根据图样的用途及其复杂程度确定。
建筑工程图选用的比例如表1-1所示。
选用时应优先选用表中的“常用比例”，需要时也可选用“可用比例”。
比例在建筑设计图中注写位置，一般在图名的右侧；标注详图的比例，写在详图索引标志的右下角。
比例的字高宜比图名的字高小一号或二号。
二、图线线型种类及一般用途在建筑施工图中，为了表示图中不同的容、不同的情况，并且能够分清主次，必须使用不同的线型和不同宽度的图线来表达。
各种线型的种类及一般用途见表1-2：表1-2 施工中常用线型的种类及用途三、尺寸的一般标注建筑工程施工图除应按一定的比例画出外，还必须注有完整的尺寸，才能全面地表达图形的意图和各部分的相对关系。
建筑图工程图中的尺寸由尺寸线、尺寸界线、尺寸起止符号、尺寸数字四部分组成。
尺寸的一般标注如图1-1所示：图1-1 尺寸的一般标注四、一般标高符号和总平面图标高的表示标高是表示建筑物的某一部位与确定的水准基点的高差。
在建筑工程图上标高尺寸的注法都是以米为单位的，一般注写到小数点后三位（在总平面图上可注写到小数点后两位）。
标高数字后面不标单位。
总平面图上的标高用全部涂黑的三角形表示，在其他图纸上的标高符号如图1-2所示。
图1-2 标高符号零点标高注成±0.000，在零点标高以上的位置的标高为正数，注写时，数字前一律不加正号“+”，如3.000、0.500等。
在零点以下位置的标高为负数，注写时，数字前必须加注负号“-”，如0.500、-2.500等。
五、详图索引标志和详图符号的作用及表示方法详图索引标志用于看图时便于查找相互有关的图纸，如图样中的某一局部或构件，需另见详图时应以索引符号和详图符号来反映图纸间的关系。
索引符号应按规定编写，如图1-3所示。
详图符号如1-4图所示。
表1-3 索引符号表1-4 详图符号六、引出线、对称符号的用途引出线用于对图样上某些部位引出文字说明、符号编号和尺寸标注，如图1-5所示。
当同时引出几个相同的引出线时可画成平行线[图1-6（a）]，也可画成集中于一点的放射线[图1-6（b）]。
图1-5 引出线表1-6 共同引线当用于多层构造的共同引出线时，应通过被引出的多层构造，文字说明可注写在横线的上方，也可注写在横线的端部。
说明的顺序自上至下，与被说明的各层要相互一致，如图1-7所示。
对称符号：如构配件的图形为对称图形，绘图时可画对称图形的一半，并用细实线画出对称符号，对称符号如图1-8所示。
图1-7多层构造引出线图1-8对称符号七、常用建筑材料图例常用的建筑材料在施工图上以图例来表达，如表1-3所示。
表1-3 常用建筑材料图例八、建筑工程图中常用构件代号建筑工程图中常用的构件可用代号表示，如表1-3所示。
表1-3 常用构件代号九、建筑施工图一般包括的容（1）图纸目录和总说明：图纸目录包括每图纸的名称、容、图号等。
总说明包括工程概况、建筑标准、荷载等级等。
（2）建筑总平面图：主要用来表示建筑用地及其周围的总体情况，它是进行施工现场平面布置及新建房屋定位、放线的依据。
（3）建筑施工图：说明房屋建筑各层平面布置，立面、剖面形式，建筑各部位的构造及构造详图等。
建筑施工图包括设计说明、各层平面图、各立面图、剖面图、构造详图、材料做法说明等。
建筑施工图纸在图标栏应标注“建施××”号图，以便查阅。
（4）结构施工图：说明房屋的结构构造类型、结构平面布置、构件尺寸、材料和施工要求等。
结构施工图包括基础平面图和基础详图，各层结构平面布置图、结构构造详图、构件图等。
结构施工图在图标栏应注明“结施××”号图。
十、看图的基本方法和步骤（1）看图纸目录、设计总说明，了解建筑概况、技术要求、结构种类等。
（2）看建筑施工图，可先看建筑平面图、立面图、剖面图，了解房屋的长度、宽度、高度、轴线尺寸、开间大小、一般布局等。
看完这三种图后，最好能在脑子中形成拟建房屋的立体形象，能想像出它的大小规模和轮廓，再重点阅读一些细部构造详图。
（3）看结构施工图，包括基础结构图、楼层结构平面布置图和钢筋混凝土构件详图等。
结构施工图涉及混凝土工种的容很多，如混凝土的强度等级及特性，混凝土基础的尺寸、构造、轴线位置，钢筋混凝土梁、板、柱的断面尺寸、长度、厚度、高度、标高位置等。
因此对混凝土工来说，看懂结构施工图就显得更为重要了。
（4）应将建筑与结构施工图再综合起来阅读，互相参考，并可进行较深入仔细的阅读，特别注意建筑与结构图之间的衔接与联系，重点识读与本工程施工时有关的部分图纸，做到按图施工无差错，才算把图纸看懂了。
十一、一般房屋建筑可分为哪几类1、按建筑物使用性质分类（1）工业建筑：指从事各类工业生产的房屋，包括生产用房屋和辅助用房屋，如生产车间、辅助车间、动力用房、仓储建筑等。
（2）农牧业建筑：指从事农、牧业生产和加工用的房屋，如温室、畜禽饲养场、种子房、粮食与饲料加工站等。
（3）民用建筑：供人们居住、生活、工作和从事各种政治、经济、文化活动的房屋。
2、按建筑物主要承重结构的材料分类（1）砖木结构建筑：用砖（石）墙（或柱）、木屋顶或木楼板为主要承重结构的建筑。
由于木材资源短缺已极少采用。
（2）砖混结构建筑：用砖墙（或柱）、钢筋混凝土楼板和屋顶为主要承重结构的建筑。
这是当前建造数量最大、采用最普遍的结构类型。
（3）钢筋混凝土结构建筑：主要承重构件（柱、梁、板）全部采用钢筋混凝土结构的建筑。
由于它具有坚固耐久、防火和可塑性强等优点，在当今建筑领域中应用很广泛，且发展前途最大，主要用于大型公用建筑、高层建筑和工业建筑。
（4）钢结构建筑：主要承重构件（柱、梁）全部用钢材制作的建筑。
钢结构力学性能好，便于制作和安装，结构自重轻，应用在超高层和大跨度建筑中特别适宜。
由于我国钢产量有限，这种结构过去只局限于在少数工业建筑和大跨度公共建筑中采用。
近年来，随着高层建筑的兴起，在超高层建筑中采用钢结构的趋势正在增大。
3、按建筑物的层数分类（1）低层建筑：层数为1～3层的建筑。
（2）多层建筑：层数为4～6层的建筑。
（3）中高层建筑：层数为7～9层的建筑。
（4）高层建筑：10层和超过10层以上的住宅以及总高超过24m的公共建筑及综合性建筑为高层建筑。
（5）超高层建筑：建筑物总高度为100m以上的建筑。
4、按建筑物结构的承重方式分类（1）墙承重体系：由墙体承受建筑的全部荷载，适用于部空间小、建筑高度较小的建筑。
（2）骨架承重体系：由于钢筋混凝土或钢组成的梁柱体系承受建筑的全部荷载，墙体只起到围护和分隔的作用，如框架结构建筑。
适用于跨度大、荷载大、高度高的建筑。
（3）骨架承重体系：建筑部由梁柱体系承重，四周用外墙承重，适用于局部设有较大空间的建筑。
（4）空间承重体系：由钢筋混凝土或钢组成空间结构承受建筑的全部荷载，如网架、索、壳体等，适用于大空间建筑。
十二、基础的构造形式和做法基础的形式和材料是根据现场地基的情况和上部结构的构造情况进行设计的。
按结构的受力形式分为刚性基础（如砖基础、毛石基础、素混凝土基础）和柔性基础（钢筋混凝土基础）。
钢筋混凝土基础若按构造形式分有：条形基础、独立基础、桩基础、筏式基础、箱形基础等。
图1-9建筑物钢筋混凝土基础的构造形式十三、一般民用建筑由哪几部分组成一般民用建筑包括（参见图1-10）：图1-10 民用建筑的组成和构造示意图（1）基础：是房屋底部与地基接触的承重结构，它的作用是把房屋上部的荷载均匀地传给地基，避免地基受到破坏和产生大量沉降。
因此，基础必须有足够的大小，并保证坚固、稳定、可靠。
（2）墙（或柱）在墙承重的房屋中，墙既是承重结构，又是围护构件。
在框架承重的房屋中，柱是承重结构，而墙仅为分隔房间、遮蔽风雨和辐射的围护构件。
（3）楼板和地面层：楼板是水平方向的承重结构，并用来分隔楼层之间的空间。
它支承人、家具和设备的荷载，并将这些荷载传递给墙或柱，它应有足够的强度和刚度。
地面层是指房屋底层的地坪，地面层有均匀传力及防潮等要求，应具有坚固、耐磨、易清洁等性能。
（4）楼梯：是房屋的垂直交通设施，作为人们上下楼层和发生紧急事故时疏散人流之用。
楼梯应有足够的通行能力，并做到坚固和安全。
（5）屋顶：主要是房屋的围护构件，抵抗风、雨、雪的侵袭和太阳辐射热的影响。
屋顶又是房屋的承重结构，承受风雪荷载和施工期间的各种荷载。
屋顶应坚固耐久、不漏水和保暖隔热。
（6）门窗：门主要用来通行人流，窗主要用来采光和通风。
处于外墙上的门窗又是围护构件的一部分，应考虑防水和保暖隔热等要求。
除上述六部分以外，还有一些附属部分，如阳台、雨篷、台阶、烟囱等。
组成房屋的各部分各自起着不同的作用，但归纳起来不外乎是两大类，即承重结构和围护构件。
墙、柱、基础、楼板、屋顶、门窗等属于承重结构。
围护结构是指房屋的外壳部分，如墙、屋顶、门窗等，它们的任务是抵抗自然界的风、雨、雪、太阳辐射热和各种噪声的干扰，所以围护构件应具有防风雨、保暧隔热、隔绝噪声的功能。
有些部分既是承重结构也是围护结构，如墙和屋顶。
十四、工业建筑的分类1、按工业建筑的用途：（1）生产类：包括各种工业企业的生产车间。
（2）辅助类：包括机修、工具、模型车间等。
（3）动力类：包括电站、煤气站、压缩气站、变电站、锅炉房等。
（4）仓储类：包括原材料及成品、半成品仓库等。
2、按工业建筑的层数（1）单层厂房：这类厂房只有一层，在工业建筑中应用较广泛，因此这种厂房的生产工艺和运输路线较容易组织，多用于重工业和机械工业。
（2）多层厂房：两层及两层以上的厂房称为多层厂房。
这类厂房适用于采用垂直方向部运输的生产工艺流程或厂房的设备和产品重量轻的情况。
常用于食品工业、电子工业、仪表工业、轻纺工业等。
（3）层次混合的厂房：有些工业生产，如化学工业中部分需要单层以容纳高大的生产设备，而其他部分的生产宜在其单侧或双侧的多层厂房中进行，这就形成了层次混合的厂房。
3、按承重结构的形式（1）骨架承重结构：骨架承重结构是由横向骨架和纵向连系构件组成的承重体系，墙体只起围护作用。
骨架结构适用于跨度较大、厂房较高、吊车荷载较大、侧窗较宽等情况下的厂房。
（2）墙承重结构：墙承重结构一般指外墙采用承重砌体墙，有时还设有壁柱以承受屋顶和吊车荷载的承重体系。
墙承重结构适用于吊车荷载不大、高度在9m以下、跨度在5m以的厂房。
墙承重的单层厂房不设吊车梁时，一般和民用建筑中的食堂、礼堂相类似。
