《建筑识图与构造》（75分）一、填空：15%1、点的水平投影到OX轴的距离等于空间点到面的距离。
2、投影面垂直线的投影特征为3、在曲面体上定点的方法一般有和两种。
4、正投影图中的每个线框可以是、、、5、楼梯详图一般包括、、。
6、详图符号的含义是。
7、图样的比例的含义是，比例的大小是指的大小。
8、轴测投影轴的长度与空间坐标轴长度的比值称为。
二、单项选择10%1、轴测投影是用投影法绘制的平面投影图A、正投影B、斜投影C、平行投影D、中心投影2、投射方向垂直于投影面所得到的投影称为A、正投影B、斜投影C、平行投影D、中心投影3、下列标高正确的是4、图样轮廓线之外尺寸线，距离图样最外轮廓线不小于mm。
A、15B、12C、10D、85、平面图、剖面图、立面图在建筑工程图比例选用中常用A、1：500 1：200 1：100B、1：1000 1：200 1：50C、1：50 1：100 1：200D、1：50 1：25 1：106、常用的建筑材料中多孔材料的图例正确的是7、、下列构件代号正确的是A、挡雨板或檐口板-YBB、基础-JCC、柱间支撑—CCD、天窗端壁—CD8、现浇钢筋混凝土板的配筋图中，底层钢筋的弯钢应A、向上或向右B、向上或向左C、向下或向右D、向下或向左9、基础的埋置深度，是从至基础底面的距离A、室内±0.000处B、室外地坪C、室内地面与室外地坪中的较低处10、尺寸线用来表示A、所注尺寸范围B、尺寸的起止C、尺寸方向D、尺寸大小三、判断：（对打√，错打╳）1、剖面图包含断面图（）2、半剖用于对称物件剖切，全剖面图只用于不对称物件剖切（）3、在剖面图中，剖切到的断面应画出材料图例（）4、投影图中，每条线表示的空间情况是垂直于投影面的平面（）5、A2图幅是b*l=420*594，C=5，a=25 （）6、若长仿宋题字是10号，则字宽就是10mm （）7、标注球的半径、直径时应在尺寸数字前加注符号R，ф（）8、尺寸界限、尺寸线、尺寸起止符号都用细是实线绘制（）9、三面投影图中的类似性通常指几个图形相似，对应边成比例（）10、曲面体指全部由曲面围成的几何体（）四、作图：25%1、四心圆弧作椭圆4% （留必要作图线）2、根据两面投影补第三投影，并求表面上点的长轴60mm，短轴40mm 其他投影5%3、根据轴测图画三面正投影图（尺寸在土中1：1量取）6%4、分析A、B、C所在平面位置3%5、画1-1剖面图4%A是面，B是面，C是面6、补第三视图3% 五、读图15%（一）基础详图1、基础墙厚为mm2、室内外高差m3、圈梁底标高为4、基础宽度为mm5、基础埋置深度为室内地面以下6、防潮层在室内地面以下mm（二）读立面图与剖面图1、若按立面图两端轴线编号标注，该南立面图可以称为2、阳台侧面装修做法是3、立面图的外形轮廓线用室外地平线用4、女儿墙顶面处的标高为5、房屋的总高度为米6、剖面图中涂黑部分建筑材料是7、窗台高度为m，窗高是mm8、各层层高为m参考答案：一、填空：1、V面2、直线在它垂直的投影面上的投影积聚为一点；另两个投影面上的投影平行于同一投影轴，且反映实长。
选择题
在建筑图纸中，用来表示房屋外墙厚度及内部空间划分的线条称为：
A. 轴线
B. 轮廓线（正确答案）
C. 尺寸线
D. 索引线
下列哪项不属于房屋的基本构造组成部分？
A. 基础
B. 墙体
C. 楼板
D. 家具（正确答案）
在房屋构造中，承受屋顶荷载并将其传递至基础的构件是：
A. 柱子（正确答案）
B. 梁
C. 楼板
D. 墙体
砖混结构中，墙体主要起什么作用？
A. 装饰作用
B. 承重作用（正确答案）
C. 保温作用
D. 防水作用
下列哪项是房屋施工图纸中必须包含的内容？
A. 家具布置图
B. 电气布线图
C. 平面布置图（正确答案）
D. 景观设计图
在建筑图纸上，标高通常用来表示：
A. 房屋的绝对高度
B. 房屋的相对高度（正确答案）
C. 房屋的建筑面积
D. 房屋的占地面积
下列哪项不属于房屋构造中的水平承重构件？
A. 楼板（正确答案）
B. 梁
C. 屋架
D. 柱子
在房屋施工图纸上，用粗实线表示的一般是：
A. 门窗洞口
B. 外墙轮廓线（正确答案）
C. 室内分隔线
D. 尺寸标注线
下列哪项是房屋垂直运输的主要通道？
A. 楼梯（正确答案）
B. 走廊
C. 阳台
D. 电梯井（虽为垂直通道，但非主要运输通道，楼梯更为普遍）。
试题1一、填空题（每空1分，共计20分）1、形体三面投影“三等”关系为、、。
2、图样的尺寸标注由、、、组成。
3、建筑工程图纸中的尺寸单位，除标高及总平面图中以为单位外，其余以单位。
4、总平面图中新建建筑物用线表示。
5、房屋建筑施工图按照专业设计分工不同，主要分为施工图、施工图、施工图。
6、结构施工图中结构构件代号：梁、板、柱、构造柱。
7、建筑立面图施工中主要用于装饰施工。
8、楼梯详图包括、和节点详图。
二、单选题（每题1分共30分）1、尺寸起止符号一般用（）绘制。
A . 箭头B. 中实线C. 细实线D. 粗斜短线2、下列说法中正确的是（）。
A 、刚性防水屋面的女儿墙泛水构造与卷材屋面构造是相同的。
B 、刚性防水屋面，女儿墙与防水层之间不应有缝，并加铺附加卷材形成泛水。
C 、泛水应有足够的高度，一般不小于250mm 。
D 、刚性防水层内的钢筋在分格缝处应连通，以保持防水层的整体性。
3、相对标高的零点正确的注写方式为（）。
A. ±0.000B. -0.000C. +0.000D.无特殊要求4、基础埋深不得过小，一般不小于（）。
A. 200mmB. 300mmC. 400mmD. 500mm5、柔性基础与刚性基础受力的主要区别是（）。
A.柔性基础比刚性基础能承受更大的荷载B.柔性基础只能承受压力，刚性基础既能承受拉力，又能承受压力C.柔性基础既能承受压力，又能承受拉力，刚性基础只能承受压力D. 刚性基础比柔性基础能承受更大的拉力6、肋梁式楼盖荷载的传递途径为（）。
A. 板—次梁—主梁—墙B. 次梁—主梁—板—墙C. 板—主梁—次梁—墙D. 主梁—次梁—板—墙7、平屋顶隔热的构造做法中没有（）。
A. 蓄水隔热B. 洒水隔热C.反射降温隔热D.植被隔热8、对于（）一般用分轴线表达其位置。
A. 屋架B. 隔墙C. 大梁D. 柱子9、砖的强度等级符号是（）。
A.、MU B 、MC C、M D 、C10、单向板是指板的长边与短边之比为（）的板。
建筑识图与构造练习题库含答案一、单选题（共65题，每题1分，共65分）1.可不用门框的门是()A、夹板门B、推拉门C、平开木门D、拼板门正确答案：B2.平开窗的窗扇宽度一般为()，高度为800mm～1500mm。
A、1000～1200B、100～200C、200～300D、400mm～600mm正确答案：D3.按照檐沟在屋顶的位置，有组织外排水的屋顶形式没有()等。
A、女儿墙外设檐沟B、沿屋顶四周设檐沟C、女儿墙内设檐沟D、沿山墙设檐沟正确答案：D4.以下哪一条措施不能用于加强砌体结构房屋整体性。
()A、设圈梁B、设壁柱C、设构造柱D、设过梁正确答案：D5.对三个投影面都倾斜的平面，称为()平面。
A、水平面B、侧平面C、一般位置D、正平面正确答案：C6.下列踏步尺寸不宜采用的宽度与高度为()A、260mm×170mmB、280mm×160mmC、280mm×220mmD、270mm×170mm正确答案：C7.()能表明建筑物的结构形式、高度及内部布置情况。
A、总平面图B、立面图C、平面图D、剖面图正确答案：D8.水平线的水平投影反映与()面的倾角。
A、V、WB、H、WC、H、WD、V、H正确答案：A9.一般民用建筑对隔墙的要求有()。
Ⅰ坚固耐久Ⅱ隔声防潮Ⅲ隔热保温Ⅳ质轻壁薄Ⅴ便于拆卸A、Ⅱ、Ⅲ、ⅣB、Ⅰ、Ⅱ、ⅢC、Ⅱ、Ⅳ、ⅤD、Ⅰ、Ⅳ、Ⅴ正确答案：C10.建筑立面图不可以用()命名。
A、朝向B、外貌特征C、结构类型D、首尾轴线正确答案：C11.三面投影体系中，V面和W面间的投影轴是()投影轴。
A、XB、YC、ZD、K正确答案：C12.当基础埋置深度为不大于()时，称为浅基础。
A、5mB、3mC、2mD、4m正确答案：A13.雨篷是建筑物上重要的附属构件，一般在()平面图上予以表示。
A、二层B、顶层C、中间层D、首层正确答案：A14.卷材垂直屋脊铺贴时，垂直屋脊的搭接缝应顺()方向搭接。
建筑识图与房屋构造复习题一、单选题（共20题）1、为防止雨水污染外墙墙身，应采取的构造措施称为（）。
A、散水B、踢脚C、墙裙D、勒脚正确答案：D2、墙体按受力状况分为( )。
A、承重墙,空体墙B、内墙,外墙C、实体墙,空体墙,复合墙D、承重墙,非承重墙正确答案：D3、楼房建筑中各层伸出室外的平台，可供使用者在上面休息、晾晒衣服、眺望或种花种草，此部分称为（）。
A、雨棚B、阳台C、散水D、楼梯正确答案：B4、常见楼梯的坡度范围为（）。
A、30～60B、20～45C、45～60D、30～45正确答案：B5、平屋顶坡度小于3%时，卷材宜沿（）屋脊方向铺设。
A、平行B、垂直C、30°D、45°正确答案：A6、建筑的基本模数是模数协调中最基本的尺寸单位，用（）表示。
A、MB、CC、GD、Q正确答案：A7、民用建筑中，窗子面积的大小主要取决于（）的要求。
A、室内采光B、室内通风C、室内保温D、立面装饰正确答案：A8、为提高墙体的保温与隔热性能，不可采取的做法（）。
（1.0）A、增加外墙厚度B、选用浅色的外墙装修材料C、在靠室外一侧设隔汽层D、采用组合墙体正确答案：B9、对砖混结构建筑，下面哪种作法不能够提高结构抗震性能（）。
A、钢筋混凝土过梁B、空心楼板C、构造柱D、钢筋混凝土圈梁正确答案：B10、根据《建筑模数协调统一标准》的规定，我国基本模数的数值规定为（）。
A、1000mmB、100mmC、10mmD、300mm正确答案：B11、基础的埋置深度是指（）的垂直距离。
A、基础顶面至室外地面B、基础顶面至室内设计地面C、基础底面至室内地面D、基础底面至室外设计地面正确答案：D12、轻质隔墙一般着重要处理好( )。
A、强度B、隔音C、防火D、稳定正确答案：B13、建筑物地下室墙身防潮，应在墙面外侧填（）。
A、高渗透性土壤B、低渗透性土壤C、任意土壤D、素混凝土正确答案：B14、（）设置在建筑出入口处，起遮挡雨雪、改善室内采光和卫生条件等作用。
建筑制图与识图期末考试试卷(B)一、填空:1、建筑总平面图中标注得尺寸就是以_______为单位,一般标注到小数点后_____位;其它建筑图样(平、立、剖面)中所标注得尺寸则以_______为单位;标高都以_______为单位。
2、总平面图就是用来表示整个建筑基地得总体布局,包括______________________________________________________________________________等情况。
《国家制图标准》规定:总平面图得常用比例应为_________,________,________。
3、总平面图中新建房屋得层数标注在_____________,一般低层、多层用_____表示,高层用________表示。
4、建筑立面图就是平行于建筑物各个立面(外墙面)得正投影图,主要用来表达____________________________________________________________________。
5、立面图中用加粗实线表示___________,用粗实线表示_______________。
6、建筑剖面图就是建筑物得垂直剖面图,它就是表示建筑物内部垂直方向得____ _____________________________等情况得图样。
剖面图得剖切位置一般选择在较复杂得部位,如通过___________________________________等部位。
表示剖面图剖切位置得剖切符号应表示在______层平面图中。
7、结构施工图主要表达结构设计得内容,它就是表示建筑物________________ ___________________得布置、形状、大小、材料、构造及其相互关系得图样。
结构施工图一般有____________________________________________________。
8、由混凝土与钢筋两种材料构成得构件,称为__________构件。

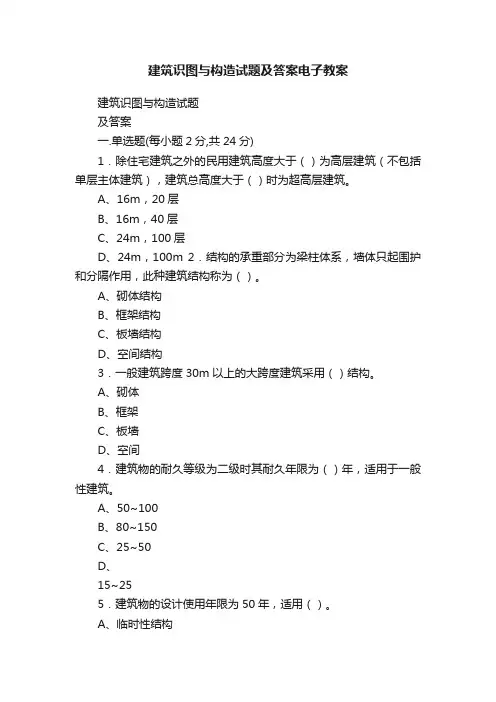

建筑识图与构造试题及答案电子教案建筑识图与构造试题及答案一.单选题(每小题2分,共24分)1．除住宅建筑之外的民用建筑高度大于（）为高层建筑（不包括单层主体建筑），建筑总高度大于（）时为超高层建筑。
A、16m，20层B、16m，40层C、24m，100层D、24m，100m 2．结构的承重部分为梁柱体系，墙体只起围护和分隔作用，此种建筑结构称为（）。
A、砌体结构B、框架结构C、板墙结构D、空间结构3．一般建筑跨度30m以上的大跨度建筑采用（）结构。
A、砌体B、框架C、板墙D、空间4．建筑物的耐久等级为二级时其耐久年限为（）年，适用于一般性建筑。
A、50~100B、80~150C、25~50D、15~255．建筑物的设计使用年限为50年，适用（）。
A、临时性结构B、易于替换的结构构件C、普通房屋和构筑物D、纪念性建筑和特别重要的建筑结构6．耐火等级为二级的多层建筑，其房间隔墙需采用耐火极限（）以上的（）。
A、0.5小时，难燃烧体B、1小时，难燃烧体C、0.5小时，非燃烧体D、1小时，非燃烧体7．大型门诊楼属于（）工程等级。
A、特级B、一级C、二级D、三级8．模数60M的数值是（），经常用于（）。
A、60mm，构件截面或缝隙B、600mm，门窗洞口C、6000mm，柱距或开间D、60000mm，建筑总尺寸9．如果需要了解建筑内部的房间分布情况及估算建筑面积，可以查看（）。
A、建筑平面图B、建筑立面图C、建筑剖面图D、建筑详图10．建筑平面图的外部尺寸俗称外三道，其中最里面一道尺寸标注的是（）。
A、房屋的开间、进深B、房屋内墙的厚度和内部门窗洞口尺寸C、房屋水平方向的总长、总宽D、房屋外墙的墙段及门窗洞口尺寸11．下列选项中，不是建筑剖面图所表达的内容的是（）。
A、各层梁板、楼梯、屋面的结构形式、位置B、楼面、阳台、楼梯平台的标高C、外墙表面装修的做法D、门窗洞口、窗间墙等的高度尺寸12．基础埋深不得过小，一般不小于（）。
页 (共3页)A 、5mB 、50mC 、500mD 、5000m7、有一配件图其比例为1:2,从图上量得高度5mm.其实际高度是( ).B A 、1mm B 、10mm C 、5mm D 、50mm8、有一构筑物的大样图为1:20,从图上量得长度是1.5cm,其实际长度是( ).D A 、1.5cm B 、3cm C 、15cm D 、30cm 9、悬挑构件的主筋布置在构件的( ).B A 、下部 B 、上部 C 、中部 D 、没有规定10、建筑施工图上,常用字母代表构件,如( )代表预制板.A A 、YB B 、Y C 、C.B D 、D.M 11、在施工图中,M 代表( ).D A 、窗 B 、墙 C 、梁 D 、门 12、在施工中,L 代表( ).C A 、板 B 、柱 C 、梁 D 、墙 13、在施工图中,C 代表( ).B A 、门 B 、窗 C 、梁 D 、柱 14、在施工图中,KB 代表( ).CA 、预制板B 、木板C 、空心板D 、普通混凝图板 15、钢筋抵抗变形的能力叫( ).AA 、强度B 、刚度C 、可塑性D 、抗冲击能力 16、在钢筋混凝土构件代号中, “QL ”是表示( ).A A 、圈梁 B 、过梁 C 、连系梁 D 、基础梁 17、在钢筋混凝土构件代号中, “ GL ”是表示( ).B A 、圈梁 B 、过梁 C 、连系梁 D 、基础梁 18、在钢筋混凝土构件代号中, “ LL ”是表示( ).C A 、圈梁 B 、过梁 C 、连系梁 D 、基础梁 19、在钢筋混凝土构件代号中, “ JL ”是表示( ).D第2 页 (共3页)B 、过梁C 、连系梁D 、基础梁,当梁的跨度小于4m 时,架立钢筋 ( )。
D B 、直径不宜小于4mm5mm D 、直径不宜小于6mm4-6m 时,架立钢筋的直径不宜小于( )mm 。
C 4 B 、6 C 、8 D 、106时，架立钢筋的直径不宜小于( )mm 。
建筑识图与构造试题与参考答案一、单选题（共100题，每题1分，共100分）1.假想用一个平行于某投影面的剖切平面在形体的适当部位将形体剖开，移去观察者和剖切平面之间的形体，对余下形体所作的投影图称为。
（）A、示意图B、剖面图C、详图D、断面图正确答案：B2.用来限定被标注的尺寸范围的是（）。
A、尺寸数字B、尺寸线C、尺寸起止符号D、尺寸界线正确答案：D3.下列的楼地面做法中，是块状材料的是（）。
A、预制水磨石B、细石砼C、水泥砂浆D、现浇水磨石正确答案：A4.基础埋深不得过小，一般不小于（）。
A、300mmB、500mmC、200mmD、400mm正确答案：B5.下列的楼地面做法中，是块状材料的是 ( ) 。
A、水泥砂浆B、细石砼C、预制水磨石D、现浇水磨石正确答案：C6.钢筋砖过梁两端的砖应伸进墙内的搭接长度不小于（）mm。
A、20B、240C、120D、60正确答案：B7.半砖墙的实际厚度是 ( ) 。
A、125mmB、115mmC、120mmD、110mm正确答案：B8.墙体按施工方法分为（）。
A、块材墙和板筑墙等B、纵墙和横墙C、承重墙和非承重墙D、空体墙和实体墙等正确答案：A9.室内标高为-0.3m，条形基础基底标高为-1.8m，则基础埋深为（）。
A、1.8mB、0.3mC、2.1mD、1.5m正确答案：D10.在抗震设计中，确定箍筋肢数时要满足对柱纵筋（）。
A、隔一拉一B、隔二拉二C、隔二拉一D、隔一拉二正确答案：A11.装配式钢筋混凝土楼板的板缝宽度一般要求不小于 mm。
（）A、25mmB、40mmC、30mmD、20mm正确答案：D12.平面与曲面立体的截交线，一般情况下是一条（B）A、不封闭的平面曲线B、封闭的平面曲线C、不封闭的平面折线D、封闭的平面折线正确答案：B13.从基础开始到屋顶全部断开的变形缝是（）。
A、伸缩缝B、温度缝C、抗震缝D、沉降缝正确答案：D14.三个投影均为斜直线的空间直线是（）。

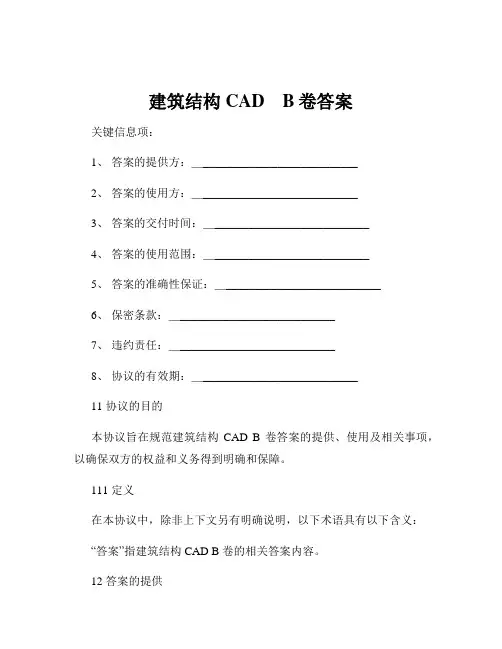

建筑结构CAD B卷答案关键信息项：1、答案的提供方：＿___________________________2、答案的使用方：＿___________________________3、答案的交付时间：＿___________________________4、答案的使用范围：＿___________________________5、答案的准确性保证：＿___________________________6、保密条款：＿___________________________7、违约责任：＿___________________________8、协议的有效期：＿___________________________11 协议的目的本协议旨在规范建筑结构CAD B 卷答案的提供、使用及相关事项，以确保双方的权益和义务得到明确和保障。
111 定义在本协议中，除非上下文另有明确说明，以下术语具有以下含义：“答案”指建筑结构 CAD B 卷的相关答案内容。
12 答案的提供121 提供方应在约定的交付时间内，向使用方提供完整、准确的建筑结构 CAD B 卷答案。
122 提供方应确保所提供的答案是通过合法途径和方式获得，并对其内容的准确性和完整性负责。
13 答案的使用131 使用方只能在约定的使用范围内使用答案，不得超出该范围进行传播、复制或用于其他未经授权的用途。
132 使用方应遵守相关法律法规和道德规范，不得利用答案从事任何违法或不道德的活动。
14 答案的准确性保证141 提供方应尽力保证答案的准确性，但不承担因不可抗力、意外事件或其他无法预见、无法避免的原因导致的答案错误或不准确的责任。
142 如果使用方在使用答案过程中发现错误或不准确之处，应及时通知提供方，提供方应在合理时间内进行核实和修正。
15 保密条款151 双方应对本协议涉及的答案内容以及在履行协议过程中知悉的对方商业秘密、技术秘密等予以保密，未经对方书面同意，不得向任何第三方披露。
《建筑识图与房屋构造》试卷B一、单选题（每题1分。
共30分）1、建筑平面图的外部尺寸俗称外三道，其中最里面一道尺寸标注的是（）。
A 、房屋的开间、进深 B、房屋内墙的厚度和内部门窗洞口尺寸C 、房屋水平方向的总长、总宽 D、房屋外墙的墙段及门窗洞口尺寸2、下列选项中，不是建筑剖面图所表达的内容的是（）。
A 、各层梁板、楼梯、屋面的结构形式、位置B、楼面、阳台、楼梯平台的标高C 、外墙表面装修的做法 D、门窗洞口、窗间墙等的高度尺寸3、柔性基础与刚性基础受力的主要区别是（）。
A 、柔性基础比刚性基础能承受更大的荷载B 、柔性基础只能承受压力，刚性基础既能承受拉力，又能承受压力C 、柔性基础既能承受压力，又能承受拉力，刚性基础只能承受压力。
D 、刚性基础比柔性基础能承受更大的垃力4、外墙外侧墙脚处的排水斜坡构造称为（）。
A 、勒脚 B、散水 C、墙裙 D、踢脚5、结构的承重部分为梁柱体系，墙体只起围护和分隔作用，此种建筑结构称（）。
A.砌体结构B.框架结构C.板墙结构D.空间结构6、除住宅建筑之外的民用建筑高度大于（）为高层建筑（不包括单层主体建筑），建筑总高度大于（）时为超高层建筑。
A. 16m ，20 层B. 16m ，40层C. 24m ，100 层D. 24m ，100m7、一般梁中钢筋的保护层厚度为（）。
A. 15mmB. 20mmC.25mmD. 40mm8、楼梯下要通行一般其净高度不小于（）。
A. 1900mmB. 2000mmC. 2100mmD. 2200 mm9、抹灰工程应分层进行，其中底层主要的作用是（）。
A. 找平B. 与基体粘结C.装饰D.保护10、下列（）必定属于总平面图表达的内容。
A. 墙体轴线B. 柱子轴线C. 相邻建筑物的位置D. 建筑物总高11、建筑平面图不包括（）。
A. 基础平面图B.首层平面图C. 标准层平面图D.屋顶平面图12、“37墙”厚度的构造尺寸为（）。
A. 375mmB. 370mmC. 365mmD. 360mm13、梯段改变方向时，扶手转向端处的平台最小宽度不应小于梯段宽度，并不得小于（）。
A. 900mmB. 1000mmC. 1100mmD. 1200mm14、构造柱的最小截面尺寸为（）。
A. 240mm×180mmB. 240mm×240mmC.240mm×360mmD.360mm×360mm15、目前广泛使用的过梁主要是（）。
A. 钢筋混凝土过梁B. 钢筋砖过梁C. 砖砌平拱过梁D. 以上都对16、用于确定组合体中各基本形体自身大小的尺寸称为（）。
A. 定形尺寸B. 定位尺寸C. 总体尺寸D. 轴线尺寸17、墙体依结构受力情况不同可分为 ( )。
A、内墙、外墙B、承重墙、非承重墙C、实体墙、空体墙和复合墙D、叠砌墙、板筑墙和装配式板材墙18、一般民用建筑的组成没有（）。
A. 屋顶B. 基础C. 地基D. 楼梯19、外排水的屋顶形式没有（）。
A. 沿屋顶四周设檐沟B. 沿纵墙设檐沟C. 沿山墙设檐沟D. 女儿墙外设檐沟20、基本模数是模数协调中选定的基本尺寸单位，其符号为 M ，数值为（）。
A 、10mm B、100mm C、1000mm D 、10000mm21、在墙体布置中，仅起分隔房间作用且其自身重量还由其他构件来承担的墙称为( ) 。
A、横墙B、隔墙C、纵墙D、承重墙22、建筑的耐火等级可分为 ( )级。
A 、3 B、4 C、5 D、623、混凝土刚性防水层中，为减少结构变形对防水层的不利影响，常在防水层与结构层之间设置（）。
A 、隔离层 B、隔蒸汽层 C、隔热层 D、隔声层24、相对标高是以建筑的（）高度为零点参照点。
A 、基础顶面 B、基础底面 C、室外地面 D、室内首层地面25、除住宅建筑之外的民用建筑高度不大于 ( ) 者为单层和多层建筑。
A 、24m B、20m C、18m D、15m26、下列有关踢脚构造，说法错误的是（）。
A 、踢脚设置在外墙内侧或内墙两侧。
B 、踢脚的高度一般在 120～150mm ，有时为了突出墙面效果或防潮，也将其延伸设置成墙裙的形式。
C 、踢脚可以增强建筑物外墙的立面美观。
D 、踢脚在设计施工时应尽量选用与地面材料相一致的面层材料。
27、阳台按使用要求不同可分为（）。
A 、凹阳台，凸阳台 B、生活阳台，服务阳台C 、封闭阳台，开敞阳台 D、生活阳台，工作阳台28、以下说法错误的是（）。
A. 泛水应有足够的高度，一般不小于 250mmB 女儿墙与刚性防水层间留分格缝，可有效地防止其开裂C. 泛水应嵌入立墙上的凹槽内并用水泥钉固定D. 刚性防水层内的钢筋在分格缝处不应断开29、耐火等级为二级的多层建筑，其房间隔墙需采用耐火极限（）以上的。
A 、0.5小时，难燃烧体 B、1小时，难燃烧体C 、0.5小时，非燃烧体 D、1小时，非燃烧体30、下列有关刚性防水屋面分格缝的叙述中，正确的是（）。
A. 分格缝可以减少刚性防水层的伸缩变形，防止和限制裂缝的产生B. 分格缝的设置是为了把大块现浇混凝土分割成小块，简化施工C. 刚性防水层与女儿墙之间不应设分格缝，以利于防水D. 防水层内的钢筋在分格缝处也应连通，以保持防水整体性二、多选题（每题 2 分，每题至少有 2 个及以上正确答案，少选，选对一个得 0.5分，多选或错选得 0分，共计 30分）1、墙身水平防潮层的常见做法有（）。
A.防水涂料B.防水砂浆C.细石混凝土D.构件自防水E.防水砂浆砌砖2、定位轴线的竖向编号采用大写的拉丁字母，其中不能采用的字母（）。
A ．I B．X C．O D．Z E、Y3、建筑工程图中，标高的种类有 ( ）几种。
A. 绝对标高B.相对标高C.建筑标高D.结构标高E.装修标高4、关于梁平面注写方式的说法，以下正确的有（）。
A. 集中标注表达梁的通用数值B. 集中标注表达梁的特殊数值C. 原位标注表达梁的特殊数值D.原位标注表达梁的通用数值E. 施工时，原位标注取值优先5、卷材防水屋面泛水构造处理要点有（）。
A. 高度≧ 250mmB.转角做成圆弧或 45°角C. 附加卷材增强层一层D. 做好卷材上端收头固定处理E.泛水下部设分格缝6、墙身详图要表明（）。
A. 墙身的材料B.梁、板等构件的位置C.大梁的配筋D. 构件表面的装饰E.墙身定位轴线7、梁平法施工图的注写方式有（）。
A.平面注写B.立面注写C.剖面注写D.截面注写E.列表注写8、基础按结构形式分为（）等。
A.无筋扩展基础B.扩展基础C.钢筋混凝土基础D.桩基础E. 条形基础9、横墙承重方案常用于（）。
A 、宿舍 B、住宅 C、旅馆 D、教学楼 E、影剧院10、在建筑设计中，防止建筑物不均匀沉降的措施有（）。
A 、增设圈梁 B、设置过梁 C、增加勒脚刚度 D、设构造柱 E、设沉降缝11、抹灰类墙面的分层做法是为了（）。
A 、使表面平整 B、粘结牢固 C、色彩均匀 D、不开裂 E 、便于施工12、挑阳台的结构布置可采用（）方式。
A 、挑梁搭板 B、砖墙承重 C、悬挑阳台板 D、框架承重 E 、梁板结构13、能兼作采光、通风的是（ ABCD ）天窗。
A 、矩形 B、M 形 C、锯齿形 D、横向下沉式 E、平天窗14、以下说法正确的有（）A. 大于 1/2 圆的圆弧标注直径B. 小于 1/2圆的圆弧标注半径C. 等于 1/2 圆的圆弧标注直径或半径D. 等于 1/2圆的圆弧标注直径E.球体直径用s Ф表示。
15、下列哪些是组合体的尺寸 ( )。
A. 轴线尺寸B. 标志尺寸C. 总体尺寸D. 定位尺寸E. 定形尺寸三.判断题 (每小题 1 分,共 10 分)1．公共建筑及综合性建筑总高度超过 24m 者为高层；高度超过 100m 时，为超高层建筑。
（）2．住宅建筑按层数划分，其中 3~6 层为多层， 10 层以上为高层。
（）3．根据《建筑设计防火规范》，高层建筑的耐火等级分为四级。
（）4．《建筑模数协调统一标准》中规定，基本模数以1M表示，数值为 100（）5．如建筑物设有散水构造，可以在建筑底层平面图中看到。
（）6．建筑平面图可作为分层、砌筑内墙、铺设楼板等工作的重要依据。
（）7．建筑立面图主要表达建筑物的体型和外貌，以及外分构件的形状 ,位置和相互关系。
（）8．房屋的剖面图通常只有一个或两个，一般选在通过楼梯间、门窗洞口等部位。
（）9．位于建筑物下部支承建筑物重量的土壤层叫基础。
（）10．地基分为人工地基和天然地基两大类。
（）四、解释题 (每小题 2.5 分,共 10分)1、什么是伸缩缝？2、什么是泛水？3、什么是雨篷 ?4、什么是砖混结构？五、作图题1、已知构件的 V 面、W 面投影，请正确绘制并标注构件的 1-1 剖面图、2-2 断面图。
（10 分）1、认真识读梁的平面整体表示方法后选用1:10 的比例分别画出梁的1-1、2-2 截面详图。
（10 分）参考答案：一、单选题1、D2、D3、C4、B5、B6、D7、 C8、B9、B10、C11、A12、C13、D14、A 15、A16、A17、B18、C19、C20、B21、B22、B23、A24、D25、A26、C27、B28、D29、D30、A二、多选题1、BCE2、ACD3、ABCD4、ACE5、ABCD6、 ABDE7、AD8、 AB9、ABC10、ADE11、ABCD13、 ACE14、 ABDE15、CDE三、判断题1、对2、错3、错4、对5、对6、错7、对8、对9、错10、对四、1．伸缩缝：为了防止建筑物因温度变化影响而设置的变形缝。
2．泛水：屋面和垂直墙面相交处的构造处理。
3．雨篷：设置在建筑物外墙出入口的上方，用以挡雨并有一定装饰作用的悬挑构件。
4.砖混结构：用砖墙、钢筋混凝土楼板和屋顶承重构件作为主要承重结构的建筑五、作图题1、2、。
