2018年度上海地区各区九年级物理一模《伏安法测电阻》专业题材汇编

2019年一模试卷——伏安法测电阻题目集锦1．（黄浦）小明同学在做“用电流表、电压表测电阻”实验，现有电压不变的电源，待测电阻R x ，电流表、电压表，滑动变阻器（标有“20Ω 2A”字样），电键及导线若干。

小明正确连接电路，实验步骤正确。

闭合电键后，电压表示数为1.6伏，电流表示数为0.22安；接着他将滑片P 向左移至中点时，电压表示数为2.5伏。

①请在图13（a ）中将小明的实验电路图补充完整，使之正确 。

②要使待测电阻两端电压大于3伏，继续完成实验，小明要进行的操作是 。

③小明实验时发现电压表0～15V 档已损坏，要使待测电阻两端电压大于3伏，继续完成实验，小明同学接着要进行的操作是 。

④当他操作完成后，发现电流表示数为0.52安时，电压表示数如图13（b ）所示。

请将上述测得的三组数据填写在下表中，并计算出电阻。

（计算电阻时，精确到0.1欧。

） 【答案】 ①略②将电压表量程改接到0～15V 档。

③将电压表与滑动变阻器并联。

④2．（崇明）某小组同学做“用电流表、电压表测电阻”实验时，实验器材有：有电源（电压为1.5伏整数倍图13(a)(b)V且保持不变）、待测电阻Rx 、电流表、电压表、电键及导线若干．但发现电流表已坏，电压表的0～15伏量程档损坏．现只能用非常规方法测量电阻．给予阻值为10欧的定值电阻R 1、阻值为20欧的定值电阻R 2．他经过思考，进行了两次实验，电路图及闭合电键S 后对应的电压表的示数分别如图16（a ）、（b ）所示．请根据相关信息完成下列问题：图16（1）图16（a ）中电表示数是V ； （2）该小组同学所用电源的电压是 V ；（3）待测电阻Rx 的阻值是 Ω（计算电阻时，精确到0.1Ω）；（4）你认为该实验中不足之处主要是 。

【答案】（1）1.5；（2）4.5；（3）9.6；（4）实验只对被测电阻进行了一次测量，结果不够准确。

3．（奉贤）某小组同学做“用电流表、电压表测电阻”的实验，现有电源（电压保持不变）、待测电阻R X 、电流表、电压表（只有0～3伏档完好）、滑动变阻器A 、B 两个待选（A 标有“20Ω 2Α”字样、B 标有“5Ω 1Α”字样）、电键及导线若干。

百度文库：精选习题
电路计算
宝山：22．在图10所示的电路中，电源电压保持不变，电阻R1的阻值为10欧.闭合电键S，两电流表的示数分别为0.9安和0.6安.
⑴求电源电压U.
⑵求通过电阻R2的电流I2.
⑶现用电阻R0替换电阻R1、R2中的一个，替换前后，一
个电流表示数变化了0.1安，另一个电流表示数不变.求电
阻R0的阻值.
答案：
奉贤：22.在如图12所示的电路中,电源电压为6伏且不变,滑动变阻器R2上标有“50Ω0.5A”字样.闭合电键，移动滑片P到某位置时，电压表、电流表的示数分别为 4.5伏和0.2安.
此时求：
(1)滑动变阻器R2接入电路的阻值；
(2)10秒内通过电阻R1的电荷量Q；
(3)现有规格为“50Ω1A”,“10Ω0.5A”“20Ω1A”三种规格的
滑动变阻器,从中选择一个来替换R2,要求：当滑片P在移动过
程中,两电表指针分别达到某量程的满刻度且电路能安全工作.
①应选择______规格的滑动变阻器；
②满足上述要求时，滑动变阻器连入电路的阻值范围?
答案：
试题习题、尽在百度。

图121.小张同学做“用电流表、电压表测电阻”的实验，实验器材齐全完好。

他先将滑片放置于变阻器的一端，然后连接电路，闭合电键，在向变阻器另一端移动滑片的过程中，观察到电压表的示数从6.0伏逐渐变小、电流表的示数从0.30安逐渐变大。

经过思考后发现了实验操作中的不当之处，随后重新正确连接电路进行实验，且步骤正确。

闭合电键后，他观察电表的示数，跟前次电键闭合时相比，发现电流表的示数没有变化，而电压表的示数变为如图12（a ）所示情况。

接着继续移动变阻器的滑片分别至某两处（其中一处在中点附近某位置），并观察了上述两处时的电表示数，但在记录数据时仅将电流表示数记录在下表的实验序号2和3中，遗忘了如图12（b ）和（c ）所示电压表的示数。

① 实验所用滑动变阻器的最大阻值为 欧，实验所用电源的电压为 伏； ② 请根据相关信息，将下表填写完整。

（计算电阻时，精确到0.1欧）.2.某小组同学做“用电流表、电压表测电阻”实验。

① 该实验的目的是： 。

② 为进行多次实验，三位同学各自设计了三个不同的实验方案，简述如下表所示。

（a ）上述三个方案中，能实现“多次实验，减小误差”的方案有 （填序号）；方案Ⅲ与另两个方案相比，优点有： （写出两点即可）。

（b ）小明同学根据方案Ⅲ，准备测量阻值约为20欧的电阻，实验所提供的器材齐全完好，其中：电源电压为6伏且保持不变，电流表、电压表规格如图12所示，滑动变阻器有两种规格（分别标有“5欧 3安”和“50欧 1.5安”字样）。

小明对所提供两种规格的滑动变阻器，提出了问题：实验中，两种变阻器是可以随意用一个变阻器，还是其中一个更适合实验？请你根据实验的相关条件，帮助小明解决问题并简要说明理由。

3.小华同学做“用电流表、电压表测电阻”的实验，实验器材齐全且完好，电源电压保持不变．①小华正确串联实验器材，并将滑片放置于变阻器的一端，然后将电压表并联在电路中．闭合电键后，两电表的示数如图所示．接着移动变阻器的滑片，观察到电压表的示数逐渐变小，直至为零，则他在连接电路时存在的问题是______．②经过思考，小华重新实验，他正确连接电路，操作步骤正确，闭合电键后，发现两电表指针所指的刻度与图所示一致．在小华同学前两次的实验中，______表的示数一定没有发生变化．③继续移动变阻器的滑片，当电压表示数为3伏时，电流表示数为0.28安，则此时，待测电阻RX阻值为______欧．（计算结果保留一位小数）④本实验所用的电源电压为______伏，滑动变阻器的最大阻值为______欧．4.在用电压表和电流表测出导体电阻的实验中．（1）此实验的原理是______（2）在虚线框内画出实验电路图，并把图1的实物对应连接起来．（滑动变阻器接线柱A必须使用）（3）实验中应测量物理量是______和______，分别用______和______测量．（4）连接电路时，开关应______，闭合开关前滑动变阻器滑片应置于______端（填“左”或“右”），滑动变阻器的作用是：______（5）某次实验，电流表和电压表的示数如图2所示，该次实验测得的电阻R X为______欧．（6）如果要使电流表的示数变为0.4安，滑动变阻器滑片应向实物图中______端移动（填“左”、“右”），此时电压表示数为______伏．（7）若实验中所用器材良好，但某同学在实验中发现电流表的指针几乎不动，而电压表的示数却有明显偏转（示数较大），则电路中发生故的原因是______．5.小陆同学做“用电流表，电压表测电阻”实验，现只有电源（电压大于3伏且保持不变），待测电阻Rx，电压表（0-15伏量程档损坏），阻值为10欧的定值电阻R1，阻值为30欧的定值电阻R2，电键及导线若干，他经过思考，进行了三次实验，电路图及闭合电键S后对应的电压表的示数分别如图（a）（b）．（c）所示，请根据相关信息计算（需写出计算过程）．（1）小陆同学所用电源的电压U．（2）待测电阻Rx的阻值．（计算电阻时，精确到0.1欧）.6.你跟同桌小陈要做“伏安法测量小灯泡电功率”的实验，请回答下面的几个问题：（1）请在图1方框内画出该实验的电路图．（2）实验时，小陈刚连完最后一根导线，立即看到灯泡发出明亮的光．请你指出小陈在实验中两个操作不当之处：①_____ _②_____ _ （3）实验时选用的小灯泡的额定电压是2.5V，当小灯泡正常发光时电流表的读数如图2所示，此小灯泡的额定功率是______W．（4）小陈根据测量灯泡实际功率的多组实验数据作出了I-U图象，如图3所示，结果发现图象不是直线．这表明通过灯泡的电流与它两端的电压不成正比．小陈很纳闷，请你帮助他分析其中的原因．答：______．7.在“用电流表、电压表测电阻”的实验中，（1）连接电路时，电键应处于__ __状态，使用电流表时，必须使电流从它的______ 接线柱流入．（2）小明同学在实验时连接的电路如图所示，图中还有一根导线尚未连接，请用笔画线代替导线补上，补上后要求：闭合电键S，滑动变阻器的滑片P向右移动时，电压表示数变大．（3）该同学在实验时，多次改变滑动变阻器滑片的位置其目的是为了____ __．8.小张在“伏安法”测小灯泡的电阻实验中，连接了如图甲所示的实物图.（1）闭合开关前，应向端（选填“A”或“B”）调整滑动变阻器的滑片，使电路中的电流在开始测量时最小.（2）测量过程中，某一次的电流值如图乙所示，则电流值是 A.这时，灯丝突然烧断，则电压表的示数（选填“变大”“变小”或“不变”）.换相同规格的灯泡，重测的数据如表所示，并绘出I﹣U0.9.小明同学在做“用电流表、电压表测电阻”的实验中，器材均完好，所用电源电压为6伏，滑动变阻器上标有“20Ω 2A”字样．（1）在图1所示的电路中，有一根导线尚未连接，请用笔画线代替导线在图中正确连接．（2）小明同学正确连接好电路，闭合电键后，电流表、电压表示数如下表所示．请你根据表中电流表、电压表示数可能出现的几种情况，帮助小明判断故障原因（均选填“待测电阻断路”、“待测电阻短路”、“滑动变阻器断路”或“滑动变阻器短路”）．电流表示数（A）电压表示数（V）故障原因 0.3 0 ______ 0 6 ______（3）经讨论，该小组同学重新连接，并按照正确步骤实验，在滑片P移到中点位置时，电流表A的示数如图2所示，读数是______安，这时候测得的待测电阻的阻值是______欧．（4）为了减小实验误差，必须多次改变待测电阻两端的电压，可采用的操作方法是______．1.① 20;7.5②2.①会用电流表、电压表测电阻②（a）Ⅰ、Ⅱ、Ⅲ；多次实验时，电路不需要重新连接，操作简便；待测电阻两端的电压及通过的电流，可以在一段范围内连续变化，记录数据简便；变阻器连入电路处于电阻的最大值，可保护电路元件。

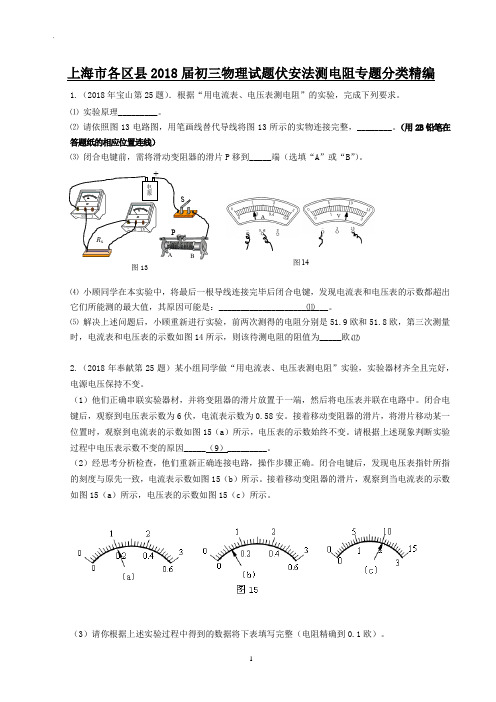

上海市各区县2018届初三物理试题伏安法测电阻专题分类精编1.（2018年宝山第25题）．根据“用电流表、电压表测电阻”的实验，完成下列要求。

⑴ 实验原理_________。

⑵ 请依照图13电路图，用笔画线替代导线将图13所示的实物连接完整，________。

（用2B 铅笔在答题纸的相应位置连线）⑶ 闭合电键前，需将滑动变阻器的滑片P 移到_____端（选填“A ”或“B ”）。

⑷小顾同学在本实验中，将最后一根导线连接完毕后闭合电键，发现电流表和电压表的示数都超出它们所能测的最大值，其原因可能是：_________________________。

⑸ 解决上述问题后，小顾重新进行实验，前两次测得的电阻分别是51.9欧和51.8欧，第三次测量时，电流表和电压表的示数如图14所示，则该待测电阻的阻值为_____欧。

2.（2018年奉献第25题）某小组同学做“用电流表、电压表测电阻”实验，实验器材齐全且完好，电源电压保持不变。

（1）他们正确串联实验器材，并将变阻器的滑片放置于一端，然后将电压表并联在电路中。

闭合电键后，观察到电压表示数为6伏，电流表示数为0.58安。

接着移动变阻器的滑片，将滑片移动某一位置时，观察到电流表的示数如图15（a ）所示，电压表的示数始终不变。

请根据上述现象判断实验过程中电压表示数不变的原因_____（9）_________。

（2）经思考分析检查，他们重新正确连接电路，操作步骤正确。

闭合电键后，发现电压表指针所指的刻度与原先一致，电流表示数如图15（b ）所示。

接着移动变阻器的滑片，观察到当电流表的示数如图15（a ）所示，电压表的示数如图15（c ）所示。

（3）请你根据上述实验过程中得到的数据将下表填写完整（电阻精确到0.1欧）。

图13B图14⑾ ⑿3.（2018年虹口第26题） 小李同学做“用电流表、电压表测电阻”实验，现有电源（电压为2伏的整数倍且保持不变）、一个待测电阻Rx 、电流表、电压表、滑动变阻器、电键及导线若干。

动态电路宝山：7．在图2所示的电路中，电电压保持不变。

闭合该电路中的电键S后，当滑动变阻器R2的滑片P由中点向右端移动时（）A 电流表A的示数变小。

B 电压表V1示数与电压表V2示数的比值变小。

C 电流表A的示数变大。

D 电压表V1示数与电压表V2示数之和变大。

答案：B奉贤：7.如图2所示，电电压保持不变。

闭合电键S后，当滑动变阻器的滑片P向右移动时，变大的是（）A.电流表A的示数B.电压表V1的示数C.电压表V1的示数与电流表A示数的比值D.电压表V2的示数与电流表A示数的比值答案：D虹口：7. 在图3所示的电路中，电电压保持不变。

闭合电键S，移动滑动变阻器滑片P，可使某一个电表的示数为零，已知电路元件均完好，则（）A. 向右移动变阻器的滑片可使电压表V1示数变为零B. 向右移动变阻器的滑片可使电流表A示数变为零C. 向左移动变阻器的滑片可使电压表V1示数变为零D. 向左移动变阻器的滑片可使电压表V2示数变为零答案：D金山：7．在图3所示的四个电路中，电电压都相同且不变，电阻R的阻值均相等。

闭合电键S后，电流表示数最小的是（）答案：A金山：9．在图5所示的电路中，电电压保持不变。

闭合电键S ，将滑动变阻器的滑片P 向右移动的过程中，则下列说法正确的是（ ） A ．电压表V 的示数变小 B ．电压表V 示数与电流表A 示数的乘积变大 C ．电流表A 示数与电流表A 1示数的比值变大 D ．电压表V 示数与电流表A 1示数的比值变小 答案：C金山：15．如图8（a ）所示电路中，当电键闭合时，两电流表的指针位置均如图8（b ）所示，则通过R 1的电流为 （15） 安，R 1与 R 2阻值之比为 （16） 。

答案：15.（15）0.22；（16）4：1。

静安：7．在图1所示的电路中，电电压保持不变。

闭合电键S 后，当滑动变阻器R 2的滑片P 由中点向右端移动时，在下列①~④项中，不变的（ ） ①电流表A 1的示数 ②电流表A 2的示数 ③电流表A 2示数与电流表A 1示数的比值 ④电压表V 示数与电流表A 1示数的比值 A ．只有① B ．只有①②③C ．只有①④D ．只有①③④答案：C闵行：9. 将两个阴值不等的电阻R 1和R 2按如图5（甲）、（乙）所示的方式接入电路中。

故障电路宝山：15．在图5所示的电路中，电电压为U。

已知电路中仅有一处故障，且只发生在电阻R1、R上，电键S闭合前后，电流表指针的位置不变（电流值没有超出测量范围）。

请根据相关信2息写出电流表的示数及相应的故障。

_____________________________________答案：奉贤：15.在如图6所示的电路中,电电压U保持不变。

(2)若电路中存在故障且故障只发生在电阻R1、R2上,当电键S由断开到闭合时,发现所有的电表答案：15. V ；A2 ；R1 ；断路虹口：14. 在图5所示的电路中，电电压为U。

已知电路中仅有一处故障。

且只发生在电阻R、灯L上。

电键S闭合前后，电流表指针所在的位置不变。

请根据相关信息判断电流表有无示数及对应的故障。

_________________________________答案：14. 若电流表有示数：R断路，若电流表无示数：L断路金山：16．在图9所示的电路中，电电压保持不变。

当电键S 闭合后，小灯不亮，电压表V 有示数，已知小灯L 、电阻 R 中仅有一个出现了故障。

则： ① 电路中的故障可能是 （17） ；② 为了进一步确定故障，采用以下三种方法进行判断：A. 将电流表串联到电路中，观察电流表的示数；B. 将原有电压表V 改接在小灯L 两端，观察电压表的示数；C. 用完好的小灯L ’替换电阻R ，观察电压表的示数。

请判断以上三个方案中可行的是 （18） （选填字母“A 、B 、C ”）。

答案：16.（17）L 短路或R 断路；（18）A 、C 。

静安：14．在图3所示的电路中，电电压为U 。

电路中，电阻R 或灯L 中的一处发生断路故障。

当电键S 闭合后，能判断故障所在的是电压表________(16)（选填“V 1”或“V 2”），请写出该电压表的示数及相对应的故障________(17)。

答案：14．（16）V 1 ；（17）电压表V 1的示数为U ，灯L 断路；电压表V 1的示数为零，电阻R 断路。

故障电路宝山：15．在图5所示的电路中，电源电压为U。

已知电路中仅有一处故障，且只发生在电阻R1、R2上，电键S闭合前后，电流表指针的位置不变（电流值没有超出测量范围）。

请根据相关信息写出电流表的示数及相应的故障。

_____________________________________答案：奉贤：15.在如图6所示的电路中,电源电压U保持不变。

(2)若电路中存在故障且故障只发生在电阻 R1、R2上,当电键S由断开到闭合时,发现所有的电表示数都不变，答案：15. V ； A2 ； R1 ；断路虹口：14. 在图5所示的电路中，电源电压为U。

已知电路中仅有一处故障。

且只发生在电阻R、灯L上。

电键S闭合前后，电流表指针所在的位置不变。

请根据相关信息判断电流表有无示数及对应的故障。

_________________________________答案：14. 若电流表有示数：R断路，若电流表无示数：L断路金山：16．在图9所示的电路中，电源电压保持不变。

当电键S 闭合后，小灯不亮，电压表V 有示数，已知小灯L 、电阻 R 中仅有一个出现了故障。

则： ① 电路中的故障可能是 （17） ；② 为了进一步确定故障，采用以下三种方法进行判断：A. 将电流表串联到电路中，观察电流表的示数；B. 将原有电压表V 改接在小灯L 两端，观察电压表的示数；C.用完好的小灯L’替换电阻R ，观察电压表的示数。

请判断以上三个方案中可行的是 （18） （选填字母“A 、B 、C ”）。

答案：16.（17）L 短路或R 断路；（18）A 、C 。

静安：14．在图3所示的电路中，电源电压为U 。

电路中，电阻R 或灯L 中的一处发生断路故障。

当电键S 闭合后，能判断故障所在的是电压表________(16)（选填“V 1”或“V 2”），请写出该电压表的示数及相对应的故障________(17)。

答案：14．（16）V 1 ；（17）电压表V 1的示数为U ，灯L 断路；电压表V 1的示数为零，电阻R 断路。

电学实验静安：26．某小组同学做“用电流表、电压表测电阻”实验．①该实验的目的是：．②为进行多次实验,三位同学各自设计了三个不同的实验方案,简述如下表所示．（a）上述三个方案中,能实现“多次实验,减小误差”的方案有（填序号）；方案Ⅲ与另两个方案相比,优点有：（写出两点即可）．（b）小明同学根据方案Ⅲ,准备测量阻值约为20欧的电阻,实验所提供的器材齐全完好,其中：电源电压为6伏且保持不变,电流表、电压表规格如图所示,滑动变阻器有两种规格（分别标有“5欧 3安”和“50欧 1.5安”字样）．小明对所提供两种规格的滑动变阻器,提出了问题：实验中,两种变阻器是可以随意用一个变阻器,还是其中一个更适合实验？请你根据实验的相关条件,帮助小明解决问题并简要说明理由．．①该实验的目的是要学会用电流表、电压表测电阻；②（a）Ⅰ、Ⅱ、Ⅲ；多次实验时,电路不需要重新连接,操作简便；待测电阻两端的电压及通过的电流,可以在一段范围内连续变化,记录数据简便；（b）应选择标有“50欧 1.5安”的滑动变阻器；理由：可使待测电阻两端的电压及通过的电流的变化范围更大,方便读数；电压表的读取取0﹣3伏,读数更准确．浦东： 25．甲同学要测定导体R x的电阻,乙同学要测定标有“3.5V”字样小灯L的额定电功率．他们选取了电压均为6伏的电源、均标有“20Ω 2A”字样的滑动变阻器及电键和导线等．但在选取电表时,发现可选择的器材中只有一个电流表和一个电压表,经讨论后两位同学各选取了一个电表．接着,他们分别将所选电表正确接入电路,并按规范步骤进行操作．（1）为了能顺利完成各自的测量任务,选取电压表的是同学．两位同学实验依据的原理（选填“相同”或“不同”）．连接电路时,电键应处于状态．（2）选取电流表的同学闭合电键时,电流表示数0.16安；移动变阻器滑片至中点位置时（即它接入电路的电阻10欧）,电流表示数0.22安．选取电压表的同学闭合电键时,电压表示数2.3伏；同样将滑片移至中点位置时,电压表示数3.5伏．综合上述信息,甲同学测得R x的电阻是欧,乙同学测得小灯L的额定电功率是瓦．故答案为：（1）乙；不同；断开；（2）17.4； 0.875．青浦：30．小张同学做“用电流表、电压表测电阻”的实验,实验器材齐全完好,所用电源的电压为6伏．他先将滑片置于变阻器的一端,然后连接电路,闭合电键,在向变阻器另一端移动滑片的过程中,观察到电压表的示数从4伏逐渐变小到0伏、电流表的示数从0.2安逐渐变大到0.58安．小张经过思考后发现了实验操作中的不当之处,随后重新正确连接电路进行实验．闭合电键后,移动变阻器的滑片到某个位置时,两个电表的示数分别如图（a）、（b）所示．根据该同学实验中观察到的现象,请将有关的数据填入表格内,并求出R X的阻值．（计算电阻时,精确到0.1欧）松江：25．小王同学做“用电流表、电压表测电阻”实验,所有元件均完好．他将电源（电压是1.5伏的整数倍）、待测电阻、电流表、滑动变阻器、电键等串联后,将电压表并联在电路中,他移动变阻器的滑片到某端点．刚闭合电键时,观察到电流表、电压表示数如图（a）、（b）所示．当他移动变阻器的滑片时,观察到两电表的指针向相反方向偏转．他经过思考,求出了滑动变阻器的最大阻值．他重新正确连接电路,实验步骤正确．闭合电键时,观察到电压表的示数如图（c）所示．当他移动变阻器滑片到中点位置时,记录电流表的示数在下表中．他继续移动滑片,发现电流表示数最大为0.28安．①实验所用滑动变阻器的最大阻值为欧；②请根据上述他重新正确连接电路时的相关信息,将下表填写完整．（电阻精确到0.1欧）故答案为：（1）10；（2）如上表．徐汇：27．小徐做“用电流表、电压表测电阻”实验,现有电源（电压为6伏且保持不变）,待测电阻R x、电流表、电压表、滑动变阻器、电键及导线若干,所有元件均完好．他连接电路进行实验,闭合电键后,在移动变阻器滑片的过程中,发现电流表示数的变化范围为0.10～0.28安,电压表示数的变化范围为0～4伏；当移动变阻器滑片到某个位置时,电压表、电流表的示数分别如图（a）、（b）所示,请将下表填写完整（计算电阻精确到0.1欧）．杨浦：30．小明在做“用电流表、电压表测电阻”的实验,实验器材齐全且完好,电源电压不高于6伏。
