2024年中考物理一轮复习专题：电功率一、选择题1．如图所示的几种用电器正常工作时，电功率接近40W的是（）A．电热水器B．电风扇C．电饭锅D．电烤箱2．小明家有“220V 100W”的电视机和“220V 1000W”的电暖器，下列说法正确的是（）A．如果将电压提高到2200V，电视机的电功率可达1000WB．正常工作时，电暖器比电视机做功快C．正常工作时，电暖器消耗的电能比电视机多D．正常工作时电暖器的电阻为484Ω3．如图所示，电源电压保持不变，闭合开关S，当滑动变阻器滑片P向右移动时，下列判断正确的是（）A．电压表的示数与电流表A2的示数的比值变大，R1功率不变B．电压表的示数不变，电流表A1 的示数不变，R2功率变大C．电压表的示数不变，电流表A1 的示数变大，R1功率变大D．电压表的示数与电流表A2的示数的比值不变，A1的示数不变4．如图所示，当开关S断开，甲、乙两表为电流表时，示数之比I甲：I乙＝2：7；当开关S闭合，甲、乙两表为电压表时，则R1与R2消耗的功率之比P1：P2为（）A．2：5 B．5：2 C．5：7 D．7：55．额定电压均为6V的甲、乙两灯，其I−U图线如图所示。
下列说法正确的是（）A．甲、乙两灯的电阻均随电压增大而减小B．甲、乙两灯的额定功率之比为4：1C．甲、乙两灯串联接在电压为8V的电源两端时，实际功率之比为3：1D．甲、乙两灯并联接在电压为2V的电源两端时，1min消耗的电能之比为3：26．在如图所示的电路中，电源电压恒为6V，灯泡上标有“4V 2W”的字样（不考虑温度对灯丝电阻的影响），电流表量程为0~0.6A，电压表V1量程为0~15V，V2量程为0~3V。
闭合开关在保证电路安全的情况下，，下列说法正确的是（）滑动变阻器接入电路的最大阻值只能调到其总电阻的45A．灯泡电阻为4ΩB．滑动变阻器总电阻为20ΩC．电路消耗总功率的变化范围为2.25W-3W D．电压表V1示数的变化范围为2V~3V7．创新小组的同学设计了一个粉尘浓度监测装置，图甲为该监测装置的简化电路图，它是通过传感器R 来进行检测的，R的阻值随粉尘浓度β变化的关系如图乙所示。
中考一轮复习试题---电功率一、选择题1．如果电视机，电烙铁和电风扇上都标有“220V，60W”的字样，它们都在额定电压下，工作相同的时间，三个用电器产生的热量是（）A．电视机最多B．电烙铁最多C．电风扇最多D．一样多2．灯泡L1和L2并联在电路中，L1的电阻比L2大，在相等的时间里，电流通过电灯泡做功：A．L1灯做功多B．L2灯做功多C．两灯一样多D．无法判断3．标有“110V 25W”“110V 40W”、“36V 40W”、“36V 60W”四种规格的灯泡，若都在正常工作，其中最暗的灯是（）A．“36V 60W”B．“110V 40W”C．“36V 40W”D．“110V 25W”4．如图，一同学在探究串联电路的电流规律时，按甲图连接好电路，闭合开关S后观察到两个电流表A1、A2的偏转情况如乙、丙两图所示，下列说法正确的是（）A．电流表A1示数比电流表A2的示数小 B．串联的两个灯泡的亮度一定相同C．串联电路中电流处处相等 D．电流每流过一个用电器，电流都会减弱一些5．如图所示分别是小英家上月初和上月末电能表的示数。
结合表盘上的信息可知，下列选项中正确的是（）A．小英家家庭电路中的干路电流不得超过10AB．小英家上个月消耗的电能为1011kW hC．电能表上指示灯闪烁320次，表示家庭电路消耗电能0.2JD．电能表上指示灯闪烁的次数越多，说明电路中消耗的电能越多6．把标有“3V 3W”的灯L1和标有“3V 1.5W”的灯L2按图连接，电源电压3V保持不变，开关S闭合后，已知电灯灯丝电阻不变。
下列说法正确的是（）A．通过灯L1的电流为1AB．灯L2实际功率是1WC．两灯总功率是3WD．电源电压与电压表的示数之比是3∶17．如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从中点向b端移动时A．电压表示数变大B．电流表示数变小C．小灯泡变亮D．电路的总功率变大8．如图所示，将R1=5Ω和R2=10Ω的电阻丝分别放在装有相同质量的煤油的烧瓶中，再用带有温度计的橡胶塞盖紧瓶口，煤油的初始温度相同。
中考物理一轮复习每日一练：电功和电热中考频度：★★★★★难易程度：★★★☆☆功率为10 W的发光二极管（LED灯）的亮度与功率60 W的白炽灯相当。
假设每户家庭有两只60 W的白炽灯，均用10 W的LED灯替代，估算出全国一年节省的电能最接近A．8×108 kW·h B．8×1010kW·hC．8×1011kW·h D．8×1013kW·h【参考答案】B【试题解析】由题意知每户节约功率约为100 W，若每天用灯6小时，一年365天，全国估计为4亿户，由W＝Pt得W＝8.76×1010 kW·h，最接近于8×1010 kW·h，即选项B正确。
【知识补给】标定电流和额定最大电流的区别电能表标有两个电流值，如10（20）A。
这里所标10 A为基本电流，符号I b，是确定仪表有关特性的电流值，也称为标定电流值。
20 A为额定最大电流，符号I max，为仪表能满足标准规定的准确度的最大电流值。
通过电能表的电流可高达其基本电流的二倍、三倍、四倍，有的高达八倍，达不到二倍的只标基本电流。
若电能表只标有一个电流值，如 5 A，这只是基本电流值，并非允许通过的最大电流。
这种电能表一般超载到120℅是不会发生问题，而且能满足电能表的准确测量。
在串联电路和并联电路中电功特点及分配关系电能公式的使用1．电能公式：W=UIt=Pt，根据欧姆定律（I=U/R）可以进一步推出：W=I2Rt=U2t/R。
2．纯电阻电路是指消耗的电能全部转化为内能的电路。
如电熨斗、电水壶、电饭锅等都是纯电阻用电器，可用W=I2Rt、W=U2t/R计算消耗的电功，但含有电动机的电路（如电风扇）不是纯电阻电路，计算电功时只能用W=UIt。
串联电路并联电路特点电流所做的总功等于各部分用电器电流所做功之和，W=W1+W2电流所做的总功等于各部分用电器电流所做功之和，即W=W1+W2分配关系电流通过各电阻所做的功与其电阻成正比，即W1/W2=R1/R2电流通过各电阻所做的功与其电阻成反比，即W1/W2=R2/R1如图8所示的家用电器中，在工作时把电能转化为机械能的是A．B．C．D．如图所示是一个电能表，下列说法中错误的是A．电能表是测量用电器在一段时间内消耗多少电能的仪表B．电能表上标的“220 V”是指这个电能表应在220 V 的电路中使用C．“10(20) A”是指这个电能表应在电流为10 A的电路中使用D．“50 Hz”是指这个电能表在50 Hz的交流电路中使用一台“220 V 60 W”的电风扇、一盏“36 V 60 W”的白炽灯和一只“110 V 60W”的电热器各自在额定电压下工作，比较它们相同通电时间内产生的热量是A．电风扇最多B．电热器最多C．白炽灯最多D．三者一样多某电热器有两根电阻丝，在同一电源上，要烧开同一壶水，只用第一根电阻丝时，需要 6 min；只用第二根电阻丝时，需要12 min。
中考物理一轮复习专题练习——家用电热器（多档位问题）电功率综合计算1．图甲为某款新型电饭煲，额定电压为220V，它采用了“聪明火”技术，智能化地控制不同时间段的烹饪温度，以得到食物最佳的营养和口感。
图乙为其电路原理图，R1和R2为电阻不变的电热丝，S是自动控制开关。
将电饭煲接入220V电路中，在电饭煲工作的30min内，它消耗的电功率随时间的变化如图丙所示。
求（1）5～10min，电饭煲的功率。
（2）20～30min，电饭煲产生的总热量2．如图是电饭锅工作原理的简化电路图，电饭锅有两档，分别是高温烧煮和低温焖饭，S1为档位自动控制开关，R0和R均为电热丝，R0的阻值为1210Ω，该电饭锅铭牌技术参数如表所示（低温焖饭档额定功率模糊不清）．求：（1）电饭锅高温烧煮0.5h消耗的电能；（2）电饭锅低温焖饭时的额定功率；（3）电热丝R的阻值．3．我国北方冬天比较寒冷，许多家庭安装了一种利用电来取暖的床﹣﹣“韩式电热坑”．其工作电路可简化为如图所示，其中K为保护开关，平常处于闭合状态，当温度超过某一警戒温度时自动断开，扇形导体S为旋转型选档开关，可绕0点旋转，每次都和相邻的两触点同时接触，从而实现关、低、中、高四个档位的转换（档位顺序未知，电功率越大档位越高）．小明在家里利用所学的物理知识来测量该电热炕的电功率．他先关闭家里其它所有的用电器，然后将S旋转到与触点1、2连接，观察发现家里标有“3000r/（kW•h）”的电能表的转盘在1min内刚好转了20转．已知R1和R2是发热电阻，R2的阻值是R1的2倍，其它电阻忽略不计，小明家电压恒为220V．完成下列问题：(1)当S与触点1、2接触时，电热炕功率是多少？(2)当电热坑处于低档时，电路中通过O点的电流是多少？(3)当该电热炕处于低档，且正常工作30min，所消耗的电能可使1.8L水从25℃升高到多少摄氏度？[无热损失，c水=4.2×103J/（kg•℃），结果保留1位小数]4．某型号的电饭煲有两档开关，如图所示，其中两个电阻分别为044R=Ω，2156R=Ω．档“2”是高温烧煮模式，档“1”是保温模式，电源电压为220V．（1）当电饭煲在档“2”模式下工作时，求电路消耗的总功率．（2）当电饭煲在档“1”模式下工和时，求通过R的电流．5．图甲是芳芳家某型号电热加湿器的原理图,下表丙为其部分技术参数．R1、R2为发热电阻,不考虑温度对电阻的影响,且R2=3R1,S为旋转型开关,1、2、3,4为触点,，通过旋转开关S可实现“关”“低档”高档”之间的切换（低档为小功率加热，高档为大功率加热）（1）求加湿器处于低档位置时的发热功率;（2）某次使用加温器工作时,加湿器注水仓中加注冷水已达到最大注水量．如图乙所示是该次使用加湿器工作30min的图象,请计算加湿器在高档正常工作时消耗的电能．如果电阻R1在此次高档加热时产生的热量全部被水吸收,可以使注水仓中冷水的温度升高多少℃?[计算结果保留整数,水的比热容为4.2×10３J/（kg·℃]（3）一天,芳芳断开家中其他所有用电器,只接通加湿器在低加热,发现家中如图丁所的电能表的转盘在5min内转了27圈,求此时电阻R１的实际加热功率是多少?26．下图是普通家用两档电取暖器内部简化电路图，R 1、R 2为电热丝，且电阻阻值相同，高温档位功率为1100W ，低温档位功率为440W ，家庭电路电压U =220V ，求：（1）电取暖器处于高温档位时电路中的电流强度；（2）电路中R 1的阻值；（3）如果普通家庭生活用电的电费价格为每度0.55元，试计算用该电取暖器的低温档位取暖4小时需要缴纳的电费。

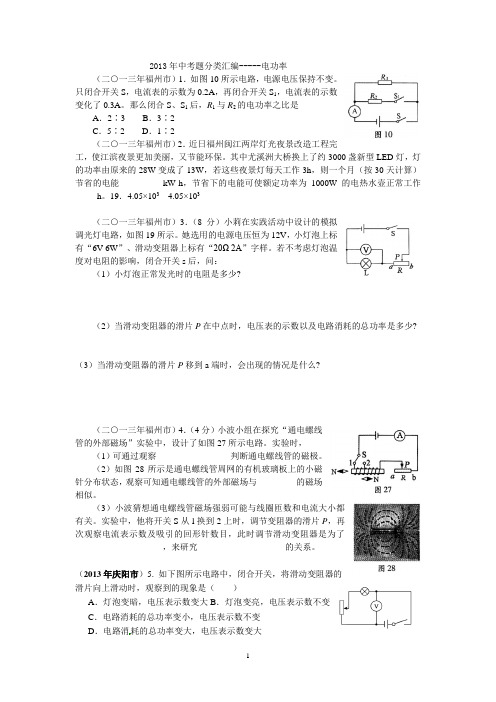

2013年中考题分类汇编-----电功率（二○一三年福州市）1．如图10所示电路，电源电压保持不变。
只闭合开关S，电流表的示数为0.2A，再闭合开关S1，电流表的示数变化了0.3A。
那么闭合S、S1后，R1与R2的电功率之比是A．2∶3 B．3∶2C．5∶2 D．1∶2（二○一三年福州市）2．近日福州闽江两岸灯光夜景改造工程完工，使江滨夜景更加美丽，又节能环保。
其中尤溪洲大桥换上了约3000盏新型LED灯，灯的功率由原来的28W变成了13W，若这些夜景灯每天工作3h，则一个月（按30天计算）节省的电能__________kW·h，节省下的电能可使额定功率为1000W的电热水壶正常工作_____h。
19．4.05×103 4.05×103（二○一三年福州市）3．（8分）小莉在实践活动中设计的模拟调光灯电路，如图19所示。
她选用的电源电压恒为12V，小灯泡上标有“6V 6W”、滑动变阻器上标有“20Ω 2A”字样。
若不考虑灯泡温度对电阻的影响，闭合开关s后，问：（1）小灯泡正常发光时的电阻是多少?（2）当滑动变阻器的滑片P在中点时，电压表的示数以及电路消耗的总功率是多少? （3）当滑动变阻器的滑片P移到a端时，会出现的情况是什么?（二○一三年福州市）4．（4分）小波小组在探究“通电螺线管的外部磁场”实验中，设计了如图27所示电路。
实验时，（1）可通过观察_________________判断通电螺线管的磁极。
（2）如图28所示是通电螺线管周网的有机玻璃板上的小磁针分布状态，观察可知通电螺线管的外部磁场与_________的磁场相似。
（3）小波猜想通电螺线管磁场强弱可能与线圈匝数和电流大小都有关。
实验中，他将开关S从l换到2上时，调节变阻器的滑片P，再次观察电流表示数及吸引的回形针数目，此时调节滑动变阻器是为了____________________，来研究____________________的关系。
第七章 恒定电流【高考新动向】1.欧姆定律 Ⅱ 三年8考2.电阻定律 Ⅰ 三年4考3.电阻的串联、并联 Ⅰ 三年6考4.电源的电动势和内阻 Ⅱ 三年7考5.闭合电路的欧姆定律 Ⅱ 三年8考6.电功率、焦耳定律 Ⅰ 三年4考 实验七:测定金属的电阻率 三年7考 实验八：描绘小电珠的伏安特性曲线 三年4考 实验九：测定电源的电动势和内阻 三年11考 实验十：练习使用多用电表 三年12考【备考指导】1.掌握电路基本概念，会用欧姆定律、电阻定律、焦耳定律分析问题.2.掌握闭合电路欧姆定律，能够结合串、并联电路的特点分析问题，会分析电路动态变化问题.3.掌握各种电学仪器的使用、电学各实验的方法和原理，能够设计电路、连接电路、分析电路故障，能够用表格、图象等分析实验数据.第1节 电流 电阻 电功及电功率【考纲全景透析】一、电流1．电流形成的条件：(1)导体中有能够自由移动的电荷；(2)导体两端存在持续的电压． 2．电流的方向：与正电荷定向移动的方向________，与负电荷定向移动的方向________． 电流虽然有方向，但它是________． 3．电流(1)定义式：I ＝________.(2)微观表达式：I ＝________，式中n 为导体单位体积内的自由电荷数，q 是自由电荷的电荷量，v 是自由电荷定向移动的速率，S 为导体的横截面积． (3)单位：安培(安)，符号是A,1 A ＝1 C/s. 【答案】2.相同 相反 标量 3．(1)q t(2)nqvS二、电阻定律1．电阻定律：R＝ρlS，电阻的定义式：R＝UI.2．电阻率(1)物理意义：反映导体____________的物理量，是导体材料本身的属性．(2)电阻率与温度的关系①金属的电阻率随温度升高而________；②半导体的电阻率随温度升高而________；③超导体：当温度降低到____________附近时，某些材料的电阻率突然____________成为超导体．【答案】2.(1)导电性能(2)①增大②减小③绝对零度减小为零三、欧姆定律(1)内容：导体中的电流I跟导体两端的电压U成________，跟导体的电阻R成________．(2)公式：____________.(3)适用条件：适用于________和电解液导电，适用于纯电阻电路．(4)导体的伏安特性曲线：用横坐标轴表示电压U，纵坐标轴表示________，画出的IU关系图线．①线性元件：伏安特性曲线是________________________________的电学元件，适用于欧姆定律．②非线性元件：伏安特性曲线是______________的电学元件，____________(填适用、不适用)于欧姆定律．【答案】(1)正比反比(2)I＝UR(3)金属(4)电流I①通过坐标原点的直线②曲线不适用四、电功、电热、电功率1．电功(1)定义：导体中的恒定电场对自由电荷的__________做的功．(2)公式：W＝qU＝________(适用于任何电路)．(3)电流做功的实质：________转化成其他形式能的过程．2．电功率(1)定义：单位时间内电流做的功，表示电流做功的________．(2)公式：P＝W/t＝________(适用于任何电路)．3．焦耳定律(1)电热：电流流过一段导体时产生的________．(2)计算式：Q＝I2Rt.4．热功率(1)定义：单位时间内的发热量．(2)表达式：P ＝Q t＝________.【答案】1.(1)静电力 (2)IUt (3)电能 2.(1)快慢 (2)IU 3.(1)热量 4．(2)I 2R【热点难点全析】考点一 电流微观表达式的应用 1.定义式中q 的物理意义(1)q 是某段时间内通过导体横截面的电量.①若是金属导体导电，则q 为自由电子通过某截面的电量的总和. ②若是电解质导电，则异种电荷反向通过某截面，q=|q 1|+|q 2|.(2)带电粒子的运动可形成等效电流，如电子绕原子核的运动，带电粒子在磁场中的运动，此时q 为带电粒子的电量，T 为周期.如图，自由电荷电荷量为q ，单位体积电荷数为n ，定向移动速度为v ，导体横截面积为S ，则【例1】如图所示，一根截面积为S 的均匀长直橡胶棒上均匀带有负电荷，每米电荷量为q ，当此棒沿轴线方向做速度为v 的匀速直线运动时，由于棒运动而形成的等效电流大小为( ) A.vq B. C.qvS D.【答案】选A.【详解】在电荷的运动方向上假设有一截面，则在t 时间内通过截面的电荷量为Q=vt ·q ，则等效电流为故选项A 正确.考点二 对电阻定律、欧姆定律的理解 1.电阻与电阻率的区别(1)电阻是反映导体对电流阻碍作用大小的物理量.电阻率是反映制作导体的材料导电性能好坏的物理量. (2)导体电阻并不是只由电阻率决定，即电阻大，电阻率不一定大；电阻率小，电阻不一定小. 2.定义式和决定式的比较【例2】1．(2012·梅州高三检测)下列说法中正确的是 ( )． A ．由R ＝U I可知，电阻与电压、电流都有关系B ．由R ＝ρl S可知，电阻与导体的长度和横截面积都有关系C ．各种材料的电阻率都与温度有关，金属的电阻率随温度的升高而减小D ．所谓超导体，当其温度降低到接近绝对零度的某个临界温度时，它的电阻率突然变为零 【答案】 BD【详解】 R ＝U I 是电阻的定义式，R 与电压和电流无关，故A 错误；而R ＝ρL S是电阻的决定式，横截面积一定，电阻与导体的长度成反比，长度一定，电阻与导体的横截面积成正比，故B 正确；电阻率都与温度有关，金属的电阻率随温度的升高而增大，故C 错误；当温度降低到接近绝对零度的某个临界温度时，导体的电阻率突然变为零的现象叫超导现象，此时的导体叫超导体，故D 正确． 考点三 电功与电热的关系 1.电功与电热的比较2.电功率与热功率的比较(1)在纯电阻电路中，电功率等于热功率，即(2)在非纯电阻电路中，电功率包含热功率，P=UI为电功率，P′=I2R为热功率，有P>P′.【例3】有三个用电器，分别为日光灯、电烙铁和电风扇，它们的额定电压和额定功率均为“220 V，60 W”.现让它们在额定电压下工作相同时间，产生的热量( )A.日光灯最多B.电烙铁最多C.电风扇最多D.一样多【答案】选B.【详解】电烙铁是纯电阻用电器，即以发热为目的，电流通过它就是用来产热,而日光灯和电风扇是非纯电阻用电器，电流通过它们时产生的热量很少，电能主要转化为其他形式的能(光能和动能)，综上所述，只有B正确.【高考零距离】1.(2012四川）23.四川省“十二五”水利发展规划指出，若按现在供水能力测算，我省供水缺口极大，蓄水提水是目前解决问题的重要手段之一。
系统复习第25课电能（1）——电功和电功率一、知识梳理（一）、电能和电功（引入话题：电费如何计算？怎样量度所消耗的电能？）1、电能（1）电所具有的做功的能力。
（2）思考并说一说，家用电器中电能的转化是怎样的？如：电视机、油烟机、应急灯等。
2、电功（1）电能转化为其他形式能量的过程就是电流做功的过程。
（2）电流所做的功叫做电功。
（3）电能转化为其他形式能量的多少可以用电功来度量。
（4）单位：电能、电功的单位与机械能的单位一样，是焦耳。
3、电能的测量（1）电能表（又叫千瓦时计、电度表、火表）的用途是测量某段时间用电器消耗电能的多少。
（2）认识电能表（额定电压、标定电流）①.计量单位：千瓦时（kW·h），俗称“度”。
l千瓦时=1度=3.6×106焦耳。
②.读数：电能表计数器上先后两次读数之差，就是这段时间内用电的度数。
③.电能表铭牌上数字的含义，例如“220V 2（4）A 3000r/kW·h”220V表示额定电压：这个电能表应该接在 220 伏的电路中使用。
2A表示标定电流：表示这个电能表的标定电流为2A。
4A表示额定最大电流：说明2A的电能表可承受到4A的工作电流仍能保证安全运行，但在这样超负荷的情况下是不能长期运行的。
3000r/kW·h表示接在这个电能表上的用电器，每消耗1 kW·h的电能，电能表上的转盘转过3000转。
（二）、电器的电功率和电功（引入话题：上述例子中的不同用电器在相同时间消耗的电能快慢一样吗？）1、电功率（1）电流做功的快慢用电功率来表示。
（2）定义：电流在单位时间内做的功，叫做电功率；（3）P=W/t；（4）单位：瓦特，简称瓦；（5）电功率的意义：例如，有一台电风扇的功率是60瓦，其意义是指电风扇每秒做功60J或者电风扇每秒钟有60J的电能转化为机械能。
2、用电器的额定功率（1）额定电压是指用电器正常工作时两端的电压。
实际电压是指用电器接入某一电路时，用电器两端的电压。
2013年科学中考第一轮复习专题训练43：电功和电功率一、选择题（每题2分，共40分。
）1．用下述哪个物理量表示用电器耗电的多少？（）A．电能B．电阻C．电压D．电流2．下图所示的几种用电器工作时，以电能转化为内能为应用目的是（）A．电视机B．电动自行车C．抽油烟机D．电烤箱3．某家用电能表的表盘上标有“600r/kW•h”的字样，在电路中只接入一个用电器且正常工作时，电能表转盘在1min内转了10转，则该用电器的额定功率是（）A．3600W B．1000W C．500W D．100W4．如图所示的几种用电器中，额定功率最接近1000W的是（）A．电风扇B．电饭煲C．台灯D．笔记本电脑5．同学们用如图所示电路探究“电功率与电流的关系”．以下观点不正确的是（）A．实验要选取规格不同的灯泡B．实验中将两灯并联控制了灯两端电压相同C．将滑动变阻器串联在于路中可以完成实验D．将题中并联电路改为串联电路也可以完成实验6．小明观察到傍晚时候家里的白炽灯比较暗，而在早晨时较亮，他进一步观察发现：傍晚电能表转动比早晨还快一些，这是什么原因呢？（）A．傍晚时家里的同盏白炽灯的额定功率比早晨时的小B．傍晚时家里的同盏白炽灯电阻比早晨的大，实际功率减小C．傍晚时家里的同盏白炽灯实际电压比早晨的小D．傍晚时家里用电器的总功率比早晨的小7．如图所示是A、B两定值电阻的U-I图象，由图象中信息可知（）A．若将A、B两电阻串联在某电源两端，则B两端的电压大B．若将A、B两电阻串联在某电源两端，则B的实际功率大C．若将A、B两电阻并联在某电源两端，则通过A的电流大D．若将A、B两电阻并联在某电源两端，则A的实际功率小8．标有“6V 6W”，“3V 3W”的灯L1和L2（假设灯丝电阻不变），若将它们并连接在某电源上，两灯都发光，下列说法正确的是（）A．灯L1比灯L2亮B．灯L1、L2的实际功率之比为2：1C．电源电压为3V时，灯L2正常发光D．电源电压为9V时，灯L1、L2都正常发光9．额定电压相同的甲、乙两只白炽灯，串联后接人某电路，甲灯比乙灯亮．则下列说法中正确的是（ ）A ．甲灯的额定功率和实际功率都比乙灯大B ．甲灯的额定功率大，实际功率小C ．甲灯的额定功率和实际功率都比乙灯小D ．甲灯的额定功率小，实际功率大10．小悦将额定电压相同的两支小灯泡L 1、L 2串连接在电源上，如图所示．闭合并关后发现L 1发出明亮的光，却看不到L 2发光，造成此现象的原因可能是（ ）A ．L 2开路B ．L 1的电阻相对太小C ．L 2的额定功率相对太大D ．L 1的实际电压相对太小11．小琳同学在“探究影响电灯亮度的因素”时，用甲、乙两个小灯泡连成如图所示的电路．闭合开关S 后，甲、乙两灯均正常发光，但甲灯亮度比乙灯亮度大．下列说法正确的是（ ）A ．两灯均正常发光时，甲灯的电阻小于乙灯的电阻B ．两灯均正常发光时，甲灯的功率等于乙灯的功率C ．若将两灯位置对换，则乙灯的亮度比甲灯亮度大D ．如果将两灯串联在该电源上，甲灯的亮度仍然会大于乙灯的亮度12．某洗衣机说明书所列数据如下表所示，下列说法正确的是（ ）A ．洗衣机正常工作2h ，需耗电0.88kwhB ．洗衣机正常工作时，通过的电流为0.5AC ．这台洗衣机所受重力为29.4ND ．洗衣机接在110V 的电路中，实际消耗功率为220w 13．在今年的实验技能考试中，实验桌上准备的器材有：学生电源、电压表、电流表、滑动变阻器、开关、待测小灯泡及导线若干，在做测量小灯泡的电功率实验时，小明在连接电路的过程中，由于疏忽，把两表的位置给颠倒了，其他连接正确无误，当开关闭合后，所产生的现象是（ ）A ．电流表将被烧坏B ．电压表将被烧坏C ．电压表有读数、电流表的读数几乎为0D ．电流表有读数、电压表的读数几乎为014．在测定小灯泡功率的实验中，已知小灯泡的额定电压为2.5V ，秀秀同学通过正确实验）A ．灯丝的电阻随电压增大而减小B ．小灯泡的额定功率为0.8WC ．小灯泡的额定功率为四次功率的平均值D ．通过小灯泡的电流与它两端的电压成正比15．在“测定小灯泡额定功率”的实验中，当手移动变阻器滑片时，眼睛应观察（ ）A ．灯泡的发光情况B ．变阻器滑片的位置C ．电压表的示数D ．电流表的示数16．如图是小红在测量小灯泡电功率时连接实验器材的情况其中错误的是（）A．电流表没有串连接入电路中B．电压表没有与灯泡并联C．滑动变阻器的接线柱的连接D．开关没有串连接入电路中17．在“测定小灯泡的功率”的实验中，小明应用的是如图所示的电路，当开关S闭合时，可能出现的现象如下表所示，下列判断正确的是（）A、a表明电流表断路；B、表明小灯泡断路；18．一支标有“220V100W”的电烙铁，为使电烙铁正常工作时电功率为100W，而在不工作时，电烙铁的功率为25W，使之不会完全冷却．为此，某同学设计了如图所示的电路，其中，S为单刀双掷开关，L为一只额定电压为220V的灯泡．下列说法中不正确的是（）A．选用的灯泡规格应为“220V 100W”B．当S拨向1时，电烙铁处于工作状态C．当S拨向2时，电烙铁处于工作状态D．在1s内，电烙铁在不工作状态下整个电路消耗的电能与正常工作状态相比，可节约50J的电能19．如图是某家用电热器内部电路结构示意图，其中R1、R2为加热电阻丝（R1＞R2）．电阻丝有四种连接方式可使电热器提供不同的发热功率，其中发热功率最大的连接方式是（）A B C D 20．下列电路图中电源电压U保持不变，小灯泡的额定电压为U0，且U＞U0，定值电阻的阻值为R．在不改变电路连接的情况下，能测出小灯泡额定功率的是（）A B C D二、简答题（每空2分，共30分。
）21．手机是我们最常用的通讯工具，手机使用的是可充电电池，电池上标有“电压”和“容量”两个重要参数．容量的单位通常为“毫安时”（符号mA•h）．小强同学的爸爸使用的可充电电池所标的电压是 3.6V，容量是1500mA•h，这种电池一次充电最多可储存的能量为 J．使用该手机充满电一次能够持续通话的实际时间可长达5h，则该手机在通话状态的放电功率为 W．22．如图是某同学家中的电能表，现用它测量一只灯泡的实际功率．他关掉其他电器只让该灯泡工作，电能表转盘转过30转用时10min，这段时间灯泡消耗的电能是KW•h，灯泡的实际功率是W．23．如表是一个电饭锅的铭牌，从铭牌上的数据可知，电饭锅正常工作时的电流是A，内部发热体的电阻是Ω；24．有两个电阻，R1=5Ω，R2=10Ω，如果把它们串连接入电路中，则通过它们的电流之比I1：I2= ，它们消耗的电功率之比P1：P2= ．25．甲、乙两灯的额定电压均为9V，测得其电流与电压变化的关系图象如图所示，则甲灯的额定功率为W；若将甲、乙两灯串连接入9V的电路中，通电10s，两灯消耗的总电能为J．26．爸爸想要给7岁双胞胎兄弟的卧室中各安装一只8W左右的照明灯，家中现有“220V25W”和“220V40W”两只灯泡，聪明的爸爸将两只灯泡串联起来连接在家庭电路中，使想法得以实现．弟弟说要大灯泡（40W），因为大的亮．（灯丝电阻不随温度变化）（1）弟弟的说法正确吗？．（2）理由是．27．如图甲所示电路中，电源电压不变，闭合开关S，将滑片P移到某一位置时，电压表示数为6V，两块电流表指针的位置均如图乙所示，则R1电阻是________Ω，此时R2的电功率是________W；若将滑片P向右移动，A1的示数将________ (填“变大”、“变小”或“不变”)．三、实验探究题（每空2分，共18分。
）28．某学习小组在测定“小灯泡的电功率”的实验中，电源由三节新干电池串联组成，小灯泡额定电压为2.5V、电阻约为10Ω．（1）请你用笔画线代替导线，将图1甲中的实物电路连接完整．（2）某次实验时，电压表示数如图1乙所示，此时滑动变阻器两端的电压为V；如果要使灯泡正常发光，应该向（选填“A”或“B”）移动滑动变阻器的滑片．（3）小菁同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成如图1丙所示的I-U图象，根据图象信息，可计算出小灯泡的额定电功率是W．（4）某同学实验中电流表和电压表指针偏转情况如图2所示，则出现的问题是．（5）在实验中，小章同学发现当小灯泡两端电压减小时，它的亮度随之减弱，测量的小灯泡电阻也相应减小，造成这一变化的合理解释是．A．导体电阻与导体两端的电压有关；B．根据欧姆定律，电流一定时，导体的电阻与电压成正比；C．电压减小时，通过小灯泡的电流不变，电阻变小；D．电压减小时，小灯泡亮度变暗，温度变低，电阻变小．29．某同学在“测定小灯泡额定功率”的实验中，所用电源电压为6伏，小灯泡L的额定电压为25伏，他按图甲所示的电路进行实验。
实验时，他调节滑动变阻器清片的位置，观察小灯泡发光的情况，并记录电表的示数（如下表所示）请回答下列问题：（1）请你用笔画线代替导线，根据图甲所示的电路图，将图乙所示实物图连接完整。
（2）分析表中实验数据，可知小灯泡L的额定攻率为瓦。
（3）小施同学分析表中实验数据后，发现还能求得小灯泡的电阻，于是他分别算出了所给的三种情况下小灯泡的电阻并取平均值。
你认为小施同学的做法对吗？清说明理由。
四、分析计算题（每题6分，共12分。
）30．如图为某品牌的即热式电热水器，具有热能损耗率低、加热均匀、耐压性能好、寿命长、发热噪音小等特点。
表一为该电热水器的部分技术参数。
表二（1）该热水器的电阻为 欧；（2）该热水器在额定电压下使用20分钟，热水器消耗的电能为多少？（3）铜芯线长期负载电流与导线横截面积的关系见表二，通过计算说明安装电热水器时，至少应选择哪种型号的铜芯导线？31．如图甲。
是小敏设计的一个红、绿两灯能交替发光的未完成电路，电源的电压是可以变化的，两灯规格相同，额定电压是2.5伏，灯的电阻R1和保护电阻R2的电流和两端电压的关系如图乙所示。
电路连接完成后，两灯交替工作时的任一电路如图丙所示。
电磁铁电阻不计。
为方便计算，不计衔铁在触点间来回时间。
求：(1)灯在额定电压时的电阻值 。
(2)灯的额定功率(3)请完成电路的连接(4)闭合开关S ，灯正常工作5分钟，电路消耗的总电能。
参考答案导线横截 铜芯线允许长期DSF31-65 第38题图一、选择题ADBBD CDCDC AACBC CBADC二、简答题21．19440 1.0822．0.01 6023．4 5524．1：1 1：225．7.2 3626．（1）不正确；（2）额定电压相同时，功率大的灯丝电阻小；当两灯串联时，电阻小的消耗实际功率小，亮度小．27．207.2变小三、实验探究题28．（1）电路图如图所示：（从电压表负接线柱到电流表0.6A档也可）（2）2.2 B（3）0.5（4）电流表的量程选择过大（5）D29．（1）（2）0.5（3）不对，因为在三种情况下小灯泡的电阻逐渐增大，这表明小灯泡的电阻不是一个定植，会随电流（温度）的增大而增大，所以不能用取平均值的方法求小灯泡的电阻。
