钢结构设计原理 第九章 钢桁架及屋盖结构.

《钢结构设计原理》第九章单层厂房钢结构1重、中型工业厂房支撑系统有哪些？各有什么作用？（P305、317）答：柱间支撑（上柱支撑、下柱支撑）、屋盖支撑（上弦横向水平支撑、下弦横向水平支撑、下弦纵向水平支撑、垂直支撑、系杆）柱间支撑的作用：_组成纵向构架，保证单层厂房钢结构的纵向刚度；承受风荷载、吊车纵向水平荷载及温度应力等，在地震区尚应承受纵向地震作用，并将这些力和作用传给基础；可作为框架柱在框架平面外的支点，减少柱在框架平面外的计算长度。

屋架支撑的作用：—保证屋盖形成空间几何不变体系，增大其空间刚度；—承受屋盖各种纵向、横向水平荷载（如风荷载、吊车制动力、地震力等），并将其传至屋架支座；—为上、下弦提供侧向支撑点，减少弦杆在屋架平面外的计算长度，提高其侧向刚度和稳定性；④保证屋盖结构安装时的便利和稳定。

2、屋盖支撑系统应如何布置？（P313-315）答;①上线横向水平支撑一般布置在屋盖两端（或每个温度区段的两端）的两榀相邻屋架的上下弦杆之间，位于屋架上弦平面沿屋架全跨布置，形成一平行弦桁架，其节间长度为屋架节间距的2~4倍。

②下弦横向水平支撑布置在与上弦横向水平支撑同一开间，它也形成一个平行桁架，位于屋架下弦平面。

③下弦纵向水平支撑屋架下弦梁端节间处，位于屋架下弦平面，沿房屋全厂布置，也组成一个具有交叉斜杆的平行斜桁架，它的端竖杆就是屋架端节间的下弦。

④垂直支撑位于上、下弦横向水平支撑同一开间内，形成一个跨长为屋架间距的平行弦桁架。

⑤系杆通常在屋架两端，有垂直支撑位置的上、下弦节点以及屋脊和天窗侧柱位置，沿房屋纵向通长布置。

3、檩条有哪些结构型式，是什么受力构件，需要验算哪些项目？常见的强度计算验算截面（P317 - 319, P319 第 2 段）实腹式和桁架式。

双向受弯构件。

强度，整体稳定（如檩条之间设有拉条，则可不验算整体稳定）、刚度、檩条的连接和构造常见的强度计算验算截面为檩条刚度最大面和刚度最小面4、设置檩条拉条有何作用？如何设置檩条拉条（P319倒2段）作用：为了减小檩条沿屋面方向的弯曲变形，减小My以及增加抗扭刚度，设置檩条拉条以减小该方向的檩条跨度。

设计60中国建筑金属结构钢屋盖设计中的桁架和网架设计要点陈卓【摘要】随着建筑设计中对空间和跨度要求越来越高，钢屋盖的应用越来越普遍，常见的结构形式有平面桁架和空间网架,本文针对钢屋盖设计中的桁架和网架设计要点进行了分析和探讨。

【关键词】桁架结构；网架结构；支座；用钢量1.结构选型常规钢屋盖跨度为30m~60m之间。

一般结构形式为钢网架、钢桁架等。

屋盖结构形式的确定因素，主要是建筑的形状和规则性。

当建筑造型规则性较好时，可以选用钢桁架。

而建筑造型相对复杂时，可以选用钢网架。

桁架结构屋架形式一般有三种：平行弦式，梯形式，三角形式。

各种屋架形式有其适用情况。

无论选用哪种桁架形式，主要原则是：（1）满足建筑功能，主要是净空和排水坡度及造型要求；（2）施工方便，应适当减少杆件和节点的数量和种类；（3）受力合理，使得桁架造型与弯矩图接近。

网架屋架形式也有三种：由四角锥体系组成的正放四角锥网架等，由交叉桁架体系组成的两向正交正放网架，由三角锥体系组成的三角锥网架。

选择的主要原则是平面形状：（1）当平面为圆形，正六边形及近似正六边形时，可选用三角锥体系；（2）当平面为矩形时，边长比大于1.5以上，导荷方式趋于单向受力，宜选用两向正交正放网架；边长比小于1.5时，导荷方式趋于双向受力，宜选用正放四角锥体系[1]。

2.结构尺寸屋架尺寸是屋盖设计中的重要内容，直接决定美观度和经济性。

一般是根据屋架确定的选型，结合经验确定端部尺寸，由屋面坡度和屋面建筑做法（荷载）确定屋架跨中高度，最后综合确定。

3.支座节点支座节点是整个结构中的重要部位，是连接屋盖结构与下部支承结构的纽带。

从概念上讲，受力明确、传力简捷、安全可靠是基本要求，从经济性上讲，构造简单，安装方便。

支座落位于钢筋混凝土柱或砖柱上时，通常设计为铰接。

支座构造包括锚栓、支座底板、节点板、加劲肋等部件，见图1。

鉴于支座的重要性，要保证安全而可靠地传递反力，除了具有足够的强度和刚度之外，还应该满足以下条件：（1）支座节点的构造应与电算模型相符合。

钢结构钢桁架在现代建筑领域中，钢结构钢桁架以其独特的优势，成为了众多大型建筑结构的重要组成部分。

钢结构钢桁架不仅具备出色的承载能力，还能够为建筑提供美观而独特的外观效果。

钢结构钢桁架，简单来说，就是由钢材制成的桁架结构。

它通常由一系列的杆件按照一定的几何形状组合而成，通过节点连接形成一个整体。

这些杆件可以是钢梁、钢柱或者各种形状的型钢，而节点则通常采用焊接、螺栓连接等方式进行固定。

钢桁架的形式多种多样，常见的有三角形桁架、梯形桁架、平行弦桁架等。

不同的形式在受力特点和适用场景上有所差异。

例如，三角形桁架具有稳定性好、内力分布均匀的特点，常用于跨度较小的建筑；而平行弦桁架则便于制作和安装，适用于较大跨度的屋架结构。

在设计钢结构钢桁架时，需要充分考虑多种因素。

首先是荷载的情况，包括恒载、活载、风载、雪载等。

这些荷载会对桁架的杆件产生内力，设计时必须确保杆件能够承受这些内力而不发生破坏。

其次是桁架的跨度和高度，这两个参数直接影响着桁架的受力性能和建筑空间的利用效率。

此外，还需要考虑建筑的使用功能、外观要求以及施工条件等因素。

为了保证钢结构钢桁架的质量和安全性，在制造和施工过程中需要严格控制各个环节。

在制造阶段，钢材的选材必须符合设计要求，其质量和性能要经过严格的检验。

杆件的加工精度也至关重要，包括尺寸精度、形状精度和表面质量等。

在焊接和螺栓连接时，要确保焊缝质量和连接强度符合标准。

施工过程同样需要精细管理。

在安装钢桁架时，要保证安装的精度和准确性，避免出现偏差导致结构受力不均。

同时，施工过程中的安全措施也不能忽视，要确保施工人员的人身安全。

钢结构钢桁架在实际应用中有着广泛的场景。

在工业厂房中，它可以作为屋架结构，为厂房提供大跨度的无柱空间，便于设备的布置和生产流程的进行。

在体育场馆、展览馆等大型公共建筑中，钢桁架可以打造出独特的建筑造型，同时满足大跨度的空间需求。

在桥梁建设中，钢桁架桥也具有较高的强度和稳定性，能够承受车辆和行人的荷载。

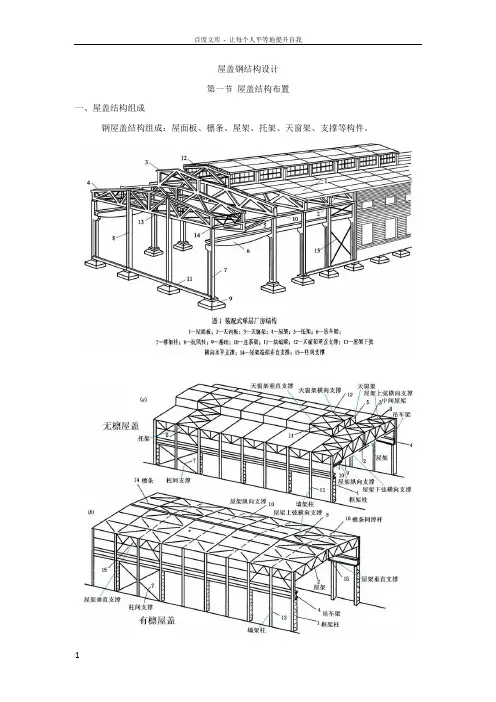

屋盖钢结构设计第一节屋盖结构布置一、屋盖结构组成钢屋盖结构组成：屋面板、檩条、屋架、托架、天窗架、支撑等构件。

屋架的跨度和间距取决于柱网布置，柱网布置取决于建筑物工艺要求和经济要求。

屋架跨度较大：为了采光和通风，屋盖上常设置天窗。

柱网间距较大，超出屋面板长度：应设置中间屋架和柱间托架，中间屋架的荷载通过托架传给柱（图3－1）。

图3―1 屋盖结构组成屋架与屋架之间：布置支撑，增强屋架的侧向刚度，传递水平荷载和保证屋盖体系的整体稳定。

二、屋盖体系分类两种屋盖：无檩屋盖和有檩屋盖。

无檩屋盖：屋面荷载直接通过大型屋面板传递给屋架（图3－2）。

优点：屋盖横向刚度大，整体性好，构造简单，施工方便等；缺点：屋盖自重大，不利于抗震，其多用于有桥式吊车的厂房屋盖中。

有檩屋盖：当屋面采用轻型材料如石棉瓦、瓦楞铁、压型钢板和铁丝网水泥槽板等时，屋面荷载要通过檩条再传递给屋架（图3－3）。

优点：构件重量轻，用料省；缺点：屋盖构件数量较多，构造较复杂，整体刚度较差。

图3－2 无檩屋盖体系图3－3 有檩屋盖体系第二节屋盖支撑体系一、屋盖支撑作用主要作用：①保证屋盖结构的整体稳定；②增强屋盖的刚度；③增强屋架的侧向稳定；④承担并传递屋盖的水平荷载；⑤便于屋盖的安装与施工。

屋架——屋盖的主要承重结构。

需要用支撑连接屋架。

长的屋盖结构，在中间设置横向支撑。

横向支撑——屋架弦杆的侧向支承点，减小弦杆在平面外的计算长度，减小动力荷载作用下的屋架平面外的受迫振动。

屋盖支撑将作用于山墙的风荷载、悬挂吊车水平荷载及地震作用传递给房屋的下部支承结构。

钢屋架安装：首先吊装有横向支撑的两榀屋架，将支撑和檩条与之连系形成稳定体系，然后再吊装其他屋架与之相连。

二、屋盖支撑布置五种屋盖支撑：上弦横向水平支撑、下弦横向水平支撑、下弦纵向水平支撑、垂直支撑和系杆。

1．上弦横向水平支撑图3－4 屋盖支撑布置在屋盖体系中，一般都应设置屋架上弦横向水平支撑，包括天窗架的横向水平支撑。
