常规测井的基本原理及曲线形态分析

一、介绍测井曲线的用途- 二、测井资料的综合运用一、划分岩层界面二、确定地层的电阻率三、确定地层的孔隙度四、确定地层传声速度五、确定地层的含泥量六、确定地层的含H量七、确定地层的密度八、综合判断地层的岩性九、综合判断油气水层1、⑴渗透层。

⑵油气层都是高阻层，其电阻率相当于标准水层2-3倍，油层3.2-4.8Ωm。

⑶标准水层其电阻率接近于同井段的泥岩。

在所研究井段没有砂岩，可近似地以泥岩电阻率来替代标准水层的电阻率。

2、⑴油层：高阻渗透层，电阻曲线幅度高，特别是在4m曲线必须有鼓包，4m幅度越高，油层越好，自然电位异常通常小于水层，声波为中值。

⑵气层：高阻渗透层，电阻曲线幅度高，4m曲线有鼓包。

声波时差大，甚至比泥岩还要大，而且有周波跳跃的现象，中子伽马通常幅度高。

⑶水层：低阻渗透层（淡水层例外为高阻层），当地层矿化度比较高时，中子伽马幅度比较高，通常情况较低，自然电位通常比较大（与油层作比较）。

十、油气水界面的化分1、油水界面的划分：⑴电阻曲线上有明显幅度变化，含油部分幅度高，含水部分幅度低。

⑵感应曲线上在油水界面上幅度变化特别明显。

⑶自然电位曲线在油水界面上有一个不很明显的台阶，含油部分异常小，含水部分异常大。

⑷密度曲线在油水界面上有微弱的台阶，含油部分密度小，含水部分密度较大。

⑸声波在油水界面含油部分时差大，含水部分时差小，油层在4m曲线上一定有鼓包。

2、油气界面的划分：⑴声波时差在油气界面有明显的幅度变化，气层时差大，油层时差小，气层周波跳跃，在油气界面有不太明显的幅度变化。

⑵中子伽马在油气界面上有不太明显的变化，长源距气层的幅度高，油层的幅度小。

3、气水界面的划分：⑴声波时差在气水界面上明显的幅变化，含水部分时差小，含气部分时差大，含气部分有周波跳跃。

⑵密度曲线在气水界面上有明显的幅度变化，气层部分密度小，含水部分密度大。

⑶中子伽马曲线在气水界面上有不明显的变化，短源距气层部分幅度高，水层部分幅度低，（但有例外，当水层矿化度比较高，曲线幅度变化不明显）。

各条测井曲线的原理及应用引言测井是地质勘探中不可或缺的技术手段之一。

随着勘探深度的增加和技术的进步，测井曲线的种类也逐渐增多。

本文将介绍几种常见的测井曲线，包括电阻率曲线、自然伽马曲线、声波曲线和中子曲线的原理及应用。

1. 电阻率曲线电阻率曲线是测井中最常见的曲线之一，用于反映地层的电阻率特性。

在测井时，通过测量地层对射入电流的电阻来得到电阻率曲线。

电阻率曲线的应用包括：- 地层分类：根据电阻率曲线的特征，可以将地层分为不同类型，如油层、水层和盐层等。

- 识别流体类型：通过电阻率曲线的变化，可以判断地层中的流体类型，如水、油或气体等。

- 沉积环境分析：电阻率曲线对地层的沉积环境也有一定的指示作用，如高电阻率的地层可能是砂岩，低电阻率的地层可能是页岩等。

2. 自然伽马曲线自然伽马曲线是记录地层自然伽马辐射强度的曲线，用来确定地层的物理性质和放射性岩石的含量。

自然伽马曲线的应用包括： - 确定放射性岩层：通过自然伽马曲线的变化，可以定量地确定地层中放射性岩石的含量。

- 钻井定位：自然伽马曲线常用于钻井中的测井工作，通过分析伽马辐射来确定钻头所处的位置和地层的特征。

- 地层对比：自然伽马曲线可以用于地层的对比，从而帮助地质学家更好地理解地层的时空分布。

3. 声波曲线声波曲线记录了地层中声波的传播速度和衰减特性，用于刻画地层的物理性质和孔隙度。

声波曲线的应用包括： - 地层属性分析：通过分析声波曲线的特征，可以确定地层的孔隙度、渗透率和饱和度等物理属性。

- 油气识别：声波曲线可以帮助判断地层中的油气类型和含量，对于油气勘探具有重要意义。

- 工程设计：声波曲线在工程设计中也有一定的应用，如在隧道掘进中可以通过声波曲线判断地层的稳定性。

4. 中子曲线中子曲线是记录测井装置发射的中子数与到达探测器的中子数之比的曲线。

中子曲线的应用包括： - 流体识别：通过中子曲线可以识别地层中不同类型的流体，如水、油和气体等。

主要测井曲线及其含义一、自然电位测井：测量在地层电化学作用下产生的电位。

自然电位极性的“正”、“负”以及幅度的大小与泥浆滤液电阻率Rmf和地层水电阻率Rw的关系一致。

Rmf≈Rw时，SP几乎是平直的； Rmf＞Rw时SP为负异常；Rmf＜Rw时，SP在渗透层表现为正异常。

自然电位测井SP曲线的应用：①划分渗透性地层。

②判断岩性，进行地层对比。

③估计泥质含量。

④确定地层水电阻率。

⑤判断水淹层。

⑥沉积相研究。

自然电位正异常Rmf＜Rw时，SP出现正异常。

淡水层Rw很大（浅部地层）咸水泥浆（相对与地层水电阻率而言）自然电位测井自然电位曲线与自然伽马、微电极曲线具有较好的对应性。

自然电位曲线在水淹层出现基线偏移二、普通视电阻率测井（R4、R2.5）普通视电阻率测井是研究各种介质中的电场分布的一种测井方法。

测量时先给介质通入电流造成人工电场，这个场的分布特点决定于周围介质的电阻率，因此，只要测出各种介质中的电场分布特点就可确定介质的电阻率。

视电阻率曲线的应用：①划分岩性剖面。

②求岩层的真电阻率。

③求岩层孔隙度。

④深度校正。

⑤地层对比。

电极系测井2.5米底部梯度电阻率进套管时有一屏蔽尖，它对应套管鞋深度；若套管下的较深，在测井图上可能无屏蔽尖，这时可用曲线回零时的半幅点向上推一个电极距的长度即可。

底部梯度电极系分层：顶：低点；底：高值。

三、微电极测井（ML）微电极测井是一种微电阻率测井方法。

其纵向分辨能力强，可直观地判断渗透层。

主要应用：①划分岩性剖面。

②确定岩层界面。

③确定含油砂岩的有效厚度。

④确定大井径井段。

⑤确定冲洗带电阻率Rxo及泥饼厚度hmc。

微电极确定油层有效厚度微电极测井微电极曲线应能反映出岩性变化，在淡水泥浆、井径规则的条件下，对于砂岩、泥质砂岩、砂质泥岩、泥岩，微电极曲线的幅度及幅度差，应逐渐减小。

四、双感应测井感应测井是利用电磁感应原理测量介质电导率的一种测井方法，感应测井得到一条介质电导率随井深变化的曲线就是感应测井曲线。

测井曲线基本原理及其应用测井曲线基本原理及其应用一．国产测井系列1、标准测井曲线2．5m底部梯度视电阻率曲线。

地层对比，划分储集层，基本反映地层真电组率。

恢复地层剖面。

自然电位（SP）曲线。

地层对比，了解地层的物性，了解储集层的泥质含量。

2、组合测井曲线（横向测井）含油气层（目的层）井段的详细测井项目。

双侧向测井（三侧向测井）曲线。

深双侧向测井曲线，测量地层的真电组率（RT），试双侧向测井曲线，测量地层的侵入带电阻率（RS）。

0．5m电位曲线。

测量地层的侵入带电阻率。

0.45m底部梯率曲线，测量地层的侵入带电阻率，主要做为井壁取蕊的深度跟踪曲线。

补偿声波测井曲线。

测量声波在地层中的传输速度。

测时是声波时差曲线（AC）自然电位（SP）曲线。

井径曲线（CALP）。

测量实际井眼的井径值。

微电极测井曲线。

微梯度（RML），微电位（RMN），了解地层的渗透性。

感应测井曲线。

由深双侧向曲线计算平滑画出。

[L/RD]*1000=COND。

地层对比用。

3、套管井测井曲线自然伽玛测井曲线（GR）。

划分储集层，了解泥质含量，划分岩性。

中子伽玛测井曲线（NGR）划分储集层，了解岩性粗细，确定气层。

校正套管节箍的深度。

套管节箍曲线。

确定射孔的深度。

固井质量检查（声波幅度测井曲线）二、3700测井系列1、组合测井双侧向测井曲线。

深双侧向测井曲线，反映地层的真电阻率（RD）。

浅双侧向测井曲线，反映侵入带电阻率（RS）。

微侧向测井曲线。

反映冲洗带电阻率（RX0）。

补偿声波测井曲线（AC），测量地层的声波传播速度，单位长度地层价质声波传播所需的时间（MS/M）。

反映地层的致密程度。

补偿密度测井曲线（DEN），测量地层的体积密度（g/cm3），反映地层的总孔隙度。

补偿中子测井曲线（CN）。

测量地层的含氢量，反映地层的含氢指数（地层的孔隙度%）自然电位曲线（SP）自然伽玛测蟛曲线（GR），测量地层的天然放射性总量。

划分岩性，反映泥质含量多少。

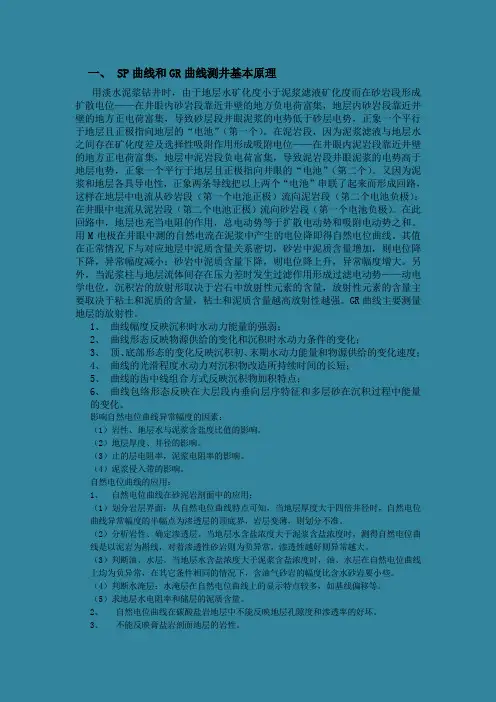

一、SP曲线和GR曲线测井基本原理用淡水泥浆钻井时，由于地层水矿化度小于泥浆滤液矿化度而在砂岩段形成扩散电位——在井眼内砂岩段靠近井壁的地方负电荷富集，地层内砂岩段靠近井壁的地方正电荷富集，导致砂层段井眼泥浆的电势低于砂层电势，正象一个平行于地层且正极指向地层的“电池”（第一个）。

在泥岩段，因为泥浆滤液与地层水之间存在矿化度差及选择性吸附作用形成吸附电位——在井眼内泥岩段靠近井壁的地方正电荷富集，地层中泥岩段负电荷富集，导致泥岩段井眼泥浆的电势高于地层电势，正象一个平行于地层且正极指向井眼的“电池”（第二个）。

又因为泥浆和地层各具导电性，正象两条导线把以上两个“电池”串联了起来而形成回路，这样在地层中电流从砂岩段（第一个电池正极）流向泥岩段（第二个电池负极）；在井眼中电流从泥岩段（第二个电池正极）流向砂岩段（第一个电池负极）。

在此回路中，地层也充当电阻的作用，总电动势等于扩散电动势和吸附电动势之和。

用M电极在井眼中测的自然电流在泥浆中产生的电位降即得自然电位曲线。

其值在正常情况下与对应地层中泥质含量关系密切，砂岩中泥质含量增加，则电位降下降，异常幅度减小；砂岩中泥质含量下降，则电位降上升，异常幅度增大。

另外，当泥浆柱与地层流体间存在压力差时发生过滤作用形成过滤电动势——动电学电位。

沉积岩的放射形取决于岩石中放射性元素的含量，放射性元素的含量主要取决于粘土和泥质的含量，粘土和泥质含量越高放射性越强。

GR曲线主要测量地层的放射性。

1、曲线幅度反映沉积时水动力能量的强弱；2、曲线形态反映物源供给的变化和沉积时水动力条件的变化；3、顶、底部形态的变化反映沉积初、末期水动力能量和物源供给的变化速度；4、曲线的光滑程度水动力对沉积物改造所持续时间的长短；5、曲线的齿中线组合方式反映沉积物加积特点；6、曲线包络形态反映在大层段内垂向层序特征和多层砂在沉积过程中能量的变化。

影响自然电位曲线异常幅度的因素：（1）岩性、地层水与泥浆含盐度比值的影响。

四、岩石组合及层序的测井解释模型不同沉积环境下形成的地层，在纵向上有不同的岩相组合，在横向上有不同的分布范围及沉积体的几何形态，砂体的内部具有不同的粒度，分选性，泥质含量。

（一）、测井曲线要素及其常规组合测井曲线地质意义1．幅度：分为低幅 、中幅 、高幅三个等级2．形态①钟形：反映水流能量向上减弱它代表河道的侧向迁移或逐渐废弃。

②漏斗：反映砂体向上部建造时水流能量加强，颗粒变粗分选加好，代表砂体上部受波浪收造影响，此外也代表砂体前积的结果。

③箱形：反映沉积过程中能量一致，物源充足的供应条件，是河道沙坝的曲线特征④对称齿形：常见的一种曲线形态，它多以充刷、充填作用为主，具有正粒序。

⑤反向齿形：常见的一种曲线形态，河水道末稍前积式充填为主具有反粒序。

⑥正向齿形：为充填堆积特征，常代表洪水作用下的堆积具有对称粒序。

⑦指形：代表强能量下的中层粗粒堆积，如海滩、湖滩⑧漏斗-箱形：代表丰富物源供应下的水下沙体堆积，为河口堆积的典型特征。

⑨箱形-钟形：环境为有丰富的物源，但后期由于河道迁移或废弃导致能量衰减，具有河道的均质沉积，到后期正向粒度的沉积。

⑩上为漏斗-箱形，下为漏斗-钟形：代表河道在迁移摆动条件下，有丰富物源供应的水道充填式堆积。

⑧、⑨、⑩统称为复合形，表示由两种或两种以上曲线形态组合，表示一种水动力环境向另一种环境的变化。

各类形态又可进一步细分为光滑形和锯齿形。

3.接触关系顶底接触关系反映砂体沉积初期、末期水动力能量及物源供应的变化速度，有渐变和突变两种，渐变又分为加速、线性和减速三种，反映曲线形态上的凸型、直线和凹型。

突变往往表示冲刷(底部突变)或物源的中断(顶部突变)。

单砂层顶部突变，反映了砂体沉积末期水动力、物源供应条件。

顶部突变代表物源供应的突然中断，顶部加速渐变代表水流能量在后期急刷减退或物源供应减少，多与河道末期沉积有关，顶部匀均渐变呈斜线形代表均匀的能量减退的过程。

为河道侧向迁移的典型特征，顶部减速渐变代表能量或物质供应在后期缓速消退，水下河道常具有这种特点，代表后续水流滞后沉积。

一、SP曲线和GR曲线测井基本原理用淡水泥浆钻井时，由于地层水矿化度小于泥浆滤液矿化度而在砂岩段形成扩散电位——在井眼内砂岩段靠近井壁的地方负电荷富集，地层内砂岩段靠近井壁的地方正电荷富集，导致砂层段井眼泥浆的电势低于砂层电势，正象一个平行于地层且正极指向地层的“电池”（第一个）。

在泥岩段，因为泥浆滤液与地层水之间存在矿化度差及选择性吸附作用形成吸附电位——在井眼内泥岩段靠近井壁的地方正电荷富集，地层中泥岩段负电荷富集，导致泥岩段井眼泥浆的电势高于地层电势，正象一个平行于地层且正极指向井眼的“电池”（第二个）。

又因为泥浆和地层各具导电性，正象两条导线把以上两个“电池”串联了起来而形成回路，这样在地层中电流从砂岩段（第一个电池正极）流向泥岩段（第二个电池负极）；在井眼中电流从泥岩段（第二个电池正极）流向砂岩段（第一个电池负极）。

在此回路中，地层也充当电阻的作用，总电动势等于扩散电动势和吸附电动势之和。

用M电极在井眼中测的自然电流在泥浆中产生的电位降即得自然电位曲线。

其值在正常情况下与对应地层中泥质含量关系密切，砂岩中泥质含量增加，则电位降下降，异常幅度减小；砂岩中泥质含量下降，则电位降上升，异常幅度增大。

另外，当泥浆柱与地层流体间存在压力差时发生过滤作用形成过滤电动势——动电学电位。

沉积岩的放射形取决于岩石中放射性元素的含量，放射性元素的含量主要取决于粘土和泥质的含量，粘土和泥质含量越高放射性越强。

GR曲线主要测量地层的放射性。

1、曲线幅度反映沉积时水动力能量的强弱；2、曲线形态反映物源供给的变化和沉积时水动力条件的变化；3、顶、底部形态的变化反映沉积初、末期水动力能量和物源供给的变化速度；4、曲线的光滑程度水动力对沉积物改造所持续时间的长短；5、曲线的齿中线组合方式反映沉积物加积特点；6、曲线包络形态反映在大层段内垂向层序特征和多层砂在沉积过程中能量的变化。

影响自然电位曲线异常幅度的因素：（1）岩性、地层水与泥浆含盐度比值的影响。

四、岩石组合及层序的测井解释模型不同沉积环境下形成的地层，在纵向上有不同的岩相组合，在横向上有不同的分布范围及沉积体的几何形态，砂体的内部具有不同的粒度，分选性，泥质含量。

（一）、测井曲线要素及其常规组合测井曲线地质意义1．幅度：分为低幅、中幅、高幅三个等级2．形态①钟形：反映水流能量向上减弱它代表河道的侧向迁移或逐渐废弃。

②漏斗：反映砂体向上部建造时水流能量加强，颗粒变粗分选加好，代表砂体上部受波浪收造影响，此外也代表砂体前积的结果。

③箱形：反映沉积过程中能量一致，物源充足的供应条件，是河道沙坝的曲线特征④对称齿形：常见的一种曲线形态，它多以充刷、充填作用为主，具有正粒序。

⑤反向齿形：常见的一种曲线形态，河水道末稍前积式充填为主具有反粒序。

⑥正向齿形：为充填堆积特征，常代表洪水作用下的堆积具有对称粒序。

⑦指形：代表强能量下的中层粗粒堆积，如海滩、湖滩⑧漏斗-箱形：代表丰富物源供应下的水下沙体堆积，为河口堆积的典型特征。

⑨箱形-钟形：环境为有丰富的物源，但后期由于河道迁移或废弃导致能量衰减，具有河道的均质沉积，到后期正向粒度的沉积。

⑩上为漏斗-箱形，下为漏斗-钟形：代表河道在迁移摆动条件下，有丰富物源供应的水道充填式堆积。

⑧、⑨、⑩统称为复合形，表示由两种或两种以上曲线形态组合，表示一种水动力环境向另一种环境的变化。

各类形态又可进一步细分为光滑形和锯齿形。

3.接触关系顶底接触关系反映砂体沉积初期、末期水动力能量及物源供应的变化速度，有渐变和突变两种，渐变又分为加速、线性和减速三种，反映曲线形态上的凸型、直线和凹型。

突变往往表示冲刷(底部突变)或物源的中断(顶部突变)。

单砂层顶部突变，反映了砂体沉积末期水动力、物源供应条件。

顶部突变代表物源供应的突然中断，顶部加速渐变代表水流能量在后期急刷减退或物源供应减少，多与河道末期沉积有关，顶部匀均渐变呈斜线形代表均匀的能量减退的过程。

为河道侧向迁移的典型特征，顶部减速渐变代表能量或物质供应在后期缓速消退，水下河道常具有这种特点，代表后续水流滞后沉积。

主要测井曲线及其含义一、自然电位测井：测量在地层电化学作用下产生的电位。

自然电位极性的“正”、“负”以及幅度的大小与泥浆滤液电阻率Rmf和地层水电阻率Rw的关系一致。

Rmf≈Rw时，SP几乎是平直的； Rmf＞Rw时SP为负异常；Rmf＜Rw时，SP在渗透层表现为正异常。

自然电位测井SP曲线的应用：①划分渗透性地层。

②判断岩性，进行地层对比。

③估计泥质含量。

④确定地层水电阻率。

⑤判断水淹层。

⑥沉积相研究。

自然电位正异常Rmf＜Rw时，SP出现正异常。

淡水层Rw很大（浅部地层）咸水泥浆（相对与地层水电阻率而言）自然电位测井自然电位曲线与自然伽马、微电极曲线具有较好的对应性。

自然电位曲线在水淹层出现基线偏移二、普通视电阻率测井（R4、R2.5）普通视电阻率测井是研究各种介质中的电场分布的一种测井方法。

测量时先给介质通入电流造成人工电场，这个场的分布特点决定于周围介质的电阻率，因此，只要测出各种介质中的电场分布特点就可确定介质的电阻率。

视电阻率曲线的应用：①划分岩性剖面。

②求岩层的真电阻率。

③求岩层孔隙度。

④深度校正。

⑤地层对比。

电极系测井2.5米底部梯度电阻率进套管时有一屏蔽尖，它对应套管鞋深度；若套管下的较深，在测井图上可能无屏蔽尖，这时可用曲线回零时的半幅点向上推一个电极距的长度即可。

底部梯度电极系分层：顶：低点；底：高值。

三、微电极测井（ML）微电极测井是一种微电阻率测井方法。

其纵向分辨能力强，可直观地判断渗透层。

主要应用：①划分岩性剖面。

②确定岩层界面。

③确定含油砂岩的有效厚度。

④确定大井径井段。

⑤确定冲洗带电阻率Rxo及泥饼厚度hmc。

微电极确定油层有效厚度微电极测井微电极曲线应能反映出岩性变化，在淡水泥浆、井径规则的条件下，对于砂岩、泥质砂岩、砂质泥岩、泥岩，微电极曲线的幅度及幅度差，应逐渐减小。

四、双感应测井感应测井是利用电磁感应原理测量介质电导率的一种测井方法，感应测井得到一条介质电导率随井深变化的曲线就是感应测井曲线。
