一种基于Matlab的DSP调试及直接代码生成方法

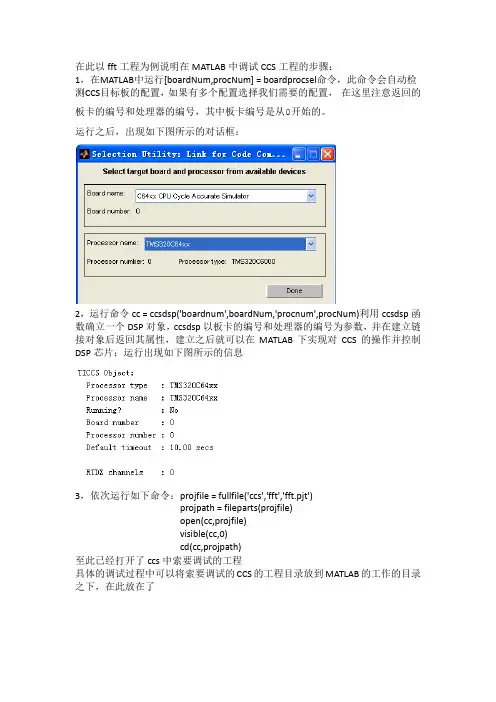

在此以fft工程为例说明在MATLAB中调试CCS工程的步骤：1，在MATLAB中运行[boardNum,procNum] = boardprocsel命令，此命令会自动检测CCS目标板的配置，如果有多个配置选择我们需要的配置，在这里注意返回的板卡的编号和处理器的编号，其中板卡编号是从0开始的。

运行之后，出现如下图所示的对话框：2，运行命令cc = ccsdsp('boardnum',boardNum,'procnum',procNum)利用ccsdsp函数确立一个DSP对象，ccsdsp以板卡的编号和处理器的编号为参数，并在建立链接对象后返回其属性，建立之后就可以在MATLAB下实现对CCS的操作并控制DSP芯片；运行出现如下图所示的信息3，依次运行如下命令：projfile = fullfile('ccs','fft','fft.pjt')projpath = fileparts(projfile)open(cc,projfile)visible(cc,0)cd(cc,projpath)至此已经打开了ccs中索要调试的工程具体的调试过程中可以将索要调试的CCS的工程目录放到MATLAB的工作的目录之下，在此放在了的目录位置MATLAB 的工作空间为：4，运行build(cc,'all',60)命令程序返回结果如下：说明程序编译正确5，运行load(cc,'fft.out',30)将生成的.out文件下载到目标板6，运行如下命令：open(cc,'main.c','text')open(cc,'zzt.cmd','text')activate(cc,'main.c','text')打开工程里面包含的源文件，并将主函数作为当前的活动文件7，运行insert(cc,'main.c',30)命令在程序的第30行插入断点，调试程序结果如下：8，运行如下命令：>> halt(cc)>> restart(cc)>> run(cc,'runtohalt',20)将程序执行到断点处，结果如下图所示：9，运行output = read(cc,address(cc,'output'),'single',32)命令，读取c代码中的初始化数据output结果如下：至此已经完成将CCS中的数据传给MATLAB了，在MATLAB中我们就可以对这些数据进行处理了。

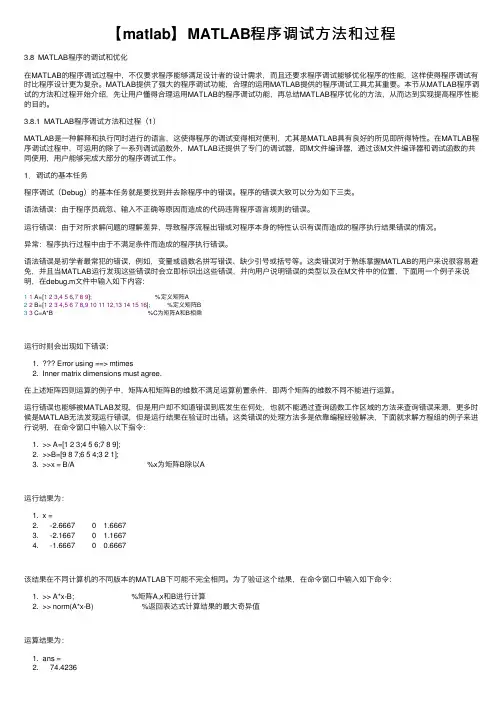

【matlab】MATLAB程序调试⽅法和过程3.8 MATLAB程序的调试和优化在MATLAB的程序调试过程中，不仅要求程序能够满⾜设计者的设计需求，⽽且还要求程序调试能够优化程序的性能，这样使得程序调试有时⽐程序设计更为复杂。

MATLAB提供了强⼤的程序调试功能，合理的运⽤MATLAB提供的程序调试⼯具尤其重要。

本节从MATLAB程序调试的⽅法和过程开始介绍，先让⽤户懂得合理运⽤MATLAB的程序调试功能，再总结MATLAB程序优化的⽅法，从⽽达到实现提⾼程序性能的⽬的。

3.8.1 MATLAB程序调试⽅法和过程（1）MATLAB是⼀种解释和执⾏同时进⾏的语⾔，这使得程序的调试变得相对便利，尤其是MATLAB具有良好的所见即所得特性。

在MATLAB程序调试过程中，可运⽤的除了⼀系列调试函数外，MATLAB还提供了专门的调试器，即M⽂件编译器，通过该M⽂件编译器和调试函数的共同使⽤，⽤户能够完成⼤部分的程序调试⼯作。

1．调试的基本任务程序调试（Debug）的基本任务就是要找到并去除程序中的错误。

程序的错误⼤致可以分为如下三类。

语法错误：由于程序员疏忽、输⼊不正确等原因⽽造成的代码违背程序语⾔规则的错误。

运⾏错误：由于对所求解问题的理解差异，导致程序流程出错或对程序本⾝的特性认识有误⽽造成的程序执⾏结果错误的情况。

异常：程序执⾏过程中由于不满⾜条件⽽造成的程序执⾏错误。

语法错误是初学者最常犯的错误，例如，变量或函数名拼写错误、缺少引号或括号等。

这类错误对于熟练掌握MATLAB的⽤户来说很容易避免，并且当MATLAB运⾏发现这些错误时会⽴即标识出这些错误，并向⽤户说明错误的类型以及在M⽂件中的位置，下⾯⽤⼀个例⼦来说明，在debug.m⽂件中输⼊如下内容：11 A=[123,456,789]; %定义矩阵A22 B=[1234,5678,9101112,13141516]; %定义矩阵B33 C=A*B %C为矩阵A和B相乘运⾏时则会出现如下错误：1. Error using ==> mtimes2. Inner matrix dimensions must agree.在上述矩阵四则运算的例⼦中，矩阵A和矩阵B的维数不满⾜运算前置条件，即两个矩阵的维数不同不能进⾏运算。

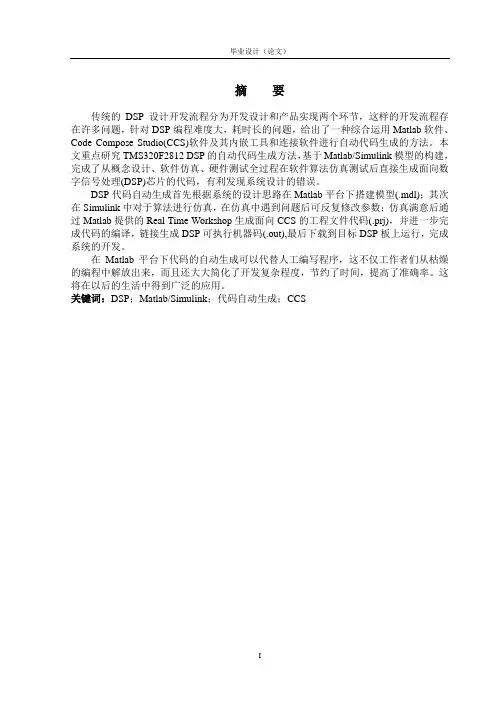

毕业设计（论文）摘要传统的DSP设计开发流程分为开发设计和产品实现两个环节，这样的开发流程存在许多问题，针对DSP编程难度大，耗时长的问题，给出了一种综合运用Matlab软件、Code Compose Studio(CCS)软件及其内嵌工具和连接软件进行自动代码生成的方法。

本文重点研究TMS320F2812 DSP的自动代码生成方法，基于Matlab/Simulink模型的构建，完成了从概念设计、软件仿真、硬件测试全过程在软件算法仿真测试后直接生成面向数字信号处理(DSP)芯片的代码，有利发现系统设计的错误。

DSP代码自动生成首先根据系统的设计思路在Matlab平台下搭建模型(.mdl)；其次在Simulink中对于算法进行仿真，在仿真中遇到问题后可反复修改参数；仿真满意后通过Matlab提供的Real Time Workshop生成面向CCS的工程文件代码(.prj)，并进一步完成代码的编译，链接生成DSP可执行机器码(.out),最后下载到目标DSP板上运行，完成系统的开发。

在Matlab平台下代码的自动生成可以代替人工编写程序，这不仅工作者们从枯燥的编程中解放出来，而且还大大简化了开发复杂程度，节约了时间，提高了准确率。

这将在以后的生活中得到广泛的应用。

关键词：DSP；Matlab/Simulink；代码自动生成；CCSAbstractTraditional DSP development, design and product design and development process is divided into two links, so many problems in the development process, in view of the DSP programming is difficult and time-consuming long problem, presents an integrated use of Matlab software, the Code composer Studio (CCS) and embedded software tools and the connection method for automatic Code generation software. This article focuses on automatic code generation method of TMS320F2812 DSP, based on the Matlab/Simulink model building, completed the whole process from concept design, software simulation and hardware test after the software algorithm simulation test directly generate code for digital signal processing (DSP) chip, in favor of the error of discovery system design.DSP code automatically generated based on the system the design train of thought in the Matlab platform to build model (.mdl); Secondly in the Simulink simulation for the algorithm, after the problems encountered in the simulation can be repeatedly modified parameters; Satisfaction after through Matlab simulation to provide the Real Time Workshop generating code for CCS project file (. prj), and further complete the code to compile, link generation DSP executable machine code (.out), finally downloaded to the target run on DSP board, the implementation of the system.Code automatically generated in the Matlab platform can replace artificial program, it not only liberate workers from boring programming, but also greatly simplifies the development complexity, saves time, improves the accuracy. This will be widely used in later life.Keywords：DSP; Matlab/Simulink; Code automatically generated; CCS目录引言 ....................................................................................................................................... - 1 -第1章绪论 ....................................................................................................................... - 2 -1.1课题研究的意义 ............................................................................................................. - 2 -1.2 课题研究的内容 ............................................................................................................ - 2 -1.3课题研究的现状和发展趋势 ......................................................................................... - 2 -第2章工具及开发环境的介绍......................................................................................... - 4 -2.1 MATLAB的介绍............................................................................................................ - 4 -2.2 DSP芯片介绍................................................................................................................. - 4 -2.2.1 什么是DSP芯片........................................................................................................ - 4 -2.2.2 DSP的选择.................................................................................................................. - 5 -2.2.3 TMS320F2812的介绍................................................................................................. - 6 -2.3 DSP的软件开发............................................................................................................. - 9 -2.3.1 集成开发环境CCS .................................................................................................. - 11 -2.3.2 代码生成工具 ........................................................................................................... - 11 -第3章DSP硬件电路的设计 .......................................................................................... - 13 -3.1 基于TMS320F2812的最小系统................................................................................ - 13 -3.2 基于F2812外围电路设计.......................................................................................... - 13 -3.2.1 电源电路设计 ........................................................................................................... - 13 -3.2.2 复位部分设计 ........................................................................................................... - 14 -3.2.3 时钟电路部分设计 ................................................................................................... - 15 -3.2.4 JATG部分设计.......................................................................................................... - 15 -第4章MATLAB平台下DSP代码自动生成的方法 ................................................... - 17 -4.1 设计流程 ...................................................................................................................... - 17 -4.2 具体步骤 ...................................................................................................................... - 19 -第5章举例说明 ............................................................................................................... - 24 -5.1 Matlab平台下DSP代码自动生成的实例 ................................................................. - 24 -5.1.1 Simulink中PID控制的设计 .................................................................................... - 24 -5.1.2 正弦波的产生 ........................................................................................................... - 28 -5.2 DSP平台下通过人工编写程序生成正弦波............................................................... - 29 -5.2.1 DSP的正弦波信号发生器的实现............................................................................ - 29 -5.2.2 DSP的正弦波程序调试............................................................................................ - 33 -结论与展望 ......................................................................................................................... - 36 -结论 ..................................................................................................................................... - 36 -展望 ..................................................................................................................................... - 36 -致谢 ..................................................................................................................................... - 37 -参考文献 ............................................................................................................................. - 38 -附录A TMS320F2812 原理图 ................................................................. 错误!未定义书签。

LEARNING GARDEN 学习园地基于Matlab /Simulink 的TMS320F2812代码开发广东工业大学卢小锦曾岳南摘 要T M S320F2812DSP 是运动控制系统很好的硬件支撑平台,但传统的DSP 代码开发周期较长,效率不高。

M at lab 公司的Embedded T arget for T I C2000DSP 可解决上述问题,用户通过使用该模块,不仅可以进行电路的系统级仿真,还可编译生成相应的C 语言代码,进行算法的探索与设计思路的验证。

文章以三相异步电动机的VV VF 结合SVPWM 控制算法的开环控制系统为例,给出了M atlab/Simulink 平台上DSP 代码开发的设计流程。

关键词自动代码生成 T M S320F2812 M at lab/Simulink RT W 代码生成引 言随着现代电力电子技术的迅猛发展,兼有高运算速度和强控制能力的DSP 在逆变器、电机等电力电子设备的控制领域得到了广泛应用。

通用DSP 的源代码开发都可以采用两种方法:一种是直接利用其提供的汇编指令编写源代码,然后经汇编器和链接器进行汇编链接后生成目标可执行代码;另一种方法是利用标准C/C ++语言编写源代码,然后经C/C ++编译器、汇编器和链接器进行编译链接,最后生成目标可执行代码。

这两种代码开发方法都使得开发人员不得不花费大量的时间在代码的编写上面,增大产品开发难度,延长产品开发周期,从而影响开发效率[1]。

M at h Works 公司和T I 公司联合开发的工具包 M at lab L ink for CCS Development T ools,已经能把M at lab 和T I 公司的DSP 集成开发环境CCS(Code Composer St adiu)及目标DSP 连接起来。

利用此工具可以像操作M at lab 变量一样来操作T I DSP 的存储器或寄存器,即整个目标DSP 对于M at lab 像透明的一样,开发人员在M at lab 环境下,就可以完成对CCS 的操作。

MATLAB与DSP使用RTDX的实时数据交换覃远年;孙丽真;田柯【摘要】采用MATLAB辅助DSP程序的开发和调试,能加快DSP应用程序的开发.实时数据交换(RTDX)为设计、验证DSP算法提供了一个快速、方便的解决方案.本文对RTDX的工作原理进行了分析,讨论了MATLAB与DSP使用RTDX插件实现双向数据传输的实现方式,并通过一个简单的实例说明RTDX的具体实现过程.【期刊名称】《单片机与嵌入式系统应用》【年(卷),期】2015(015)009【总页数】4页(P35-37,41)【关键词】MATLAB;DSP;实时数据交换【作者】覃远年;孙丽真;田柯【作者单位】桂林电子科技大学通信实验中心,桂林541000;桂林电子科技大学通信实验中心,桂林541000;桂林电子科技大学通信实验中心,桂林541000【正文语种】中文【中图分类】TN914在传统的DSP(Digital Signal Processor)应用程序开发过程中，涉及的算法一般先用MATLAB语言进行仿真，仿真结果满意后，再进入产品的实现阶段。

仿真实现后的算法用C/C++或汇编语言实现，首先在硬件DSP目标板上调试，将中间结果通过DSP开发工具保存到PC机的硬盘上，然后调用到MATLAB工作空间，与MATLAB仿真算法的中间结果进行比较，以发现DSP程序中由于设计或精度导致的结果偏差[1]。

如此反复进行，应用程序开发十分不便。

鉴于DSP应用开发的传统设计方法十分不便，MathWorks公司和TI公司联合开发了MATLAB Link for CCS Development Tools(简称CCSLink)。

CCSLink将MATLAB、CCS(TI DSP集成开发环境)和目标DSP三者连接起来，开发人员可以在MATLAB环境中像操作MATLAB变量一样操作TI公司DSP的存储器和寄存器，实现对CCS的控制，极大地方便了TI DSP应用程序的开发。

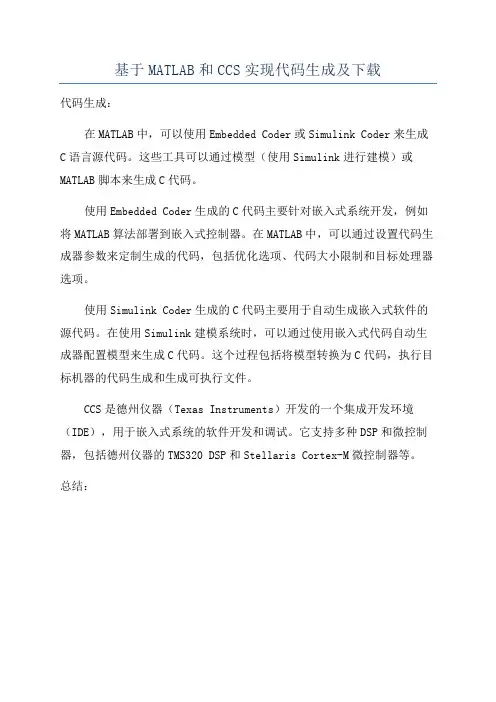

基于MATLAB和CCS实现代码生成及下载
代码生成：
在MATLAB中，可以使用Embedded Coder或Simulink Coder来生成C语言源代码。

这些工具可以通过模型（使用Simulink进行建模）或MATLAB脚本来生成C代码。

使用Embedded Coder生成的C代码主要针对嵌入式系统开发，例如将MATLAB算法部署到嵌入式控制器。

在MATLAB中，可以通过设置代码生成器参数来定制生成的代码，包括优化选项、代码大小限制和目标处理器选项。

使用Simulink Coder生成的C代码主要用于自动生成嵌入式软件的源代码。

在使用Simulink建模系统时，可以通过使用嵌入式代码自动生成器配置模型来生成C代码。

这个过程包括将模型转换为C代码，执行目标机器的代码生成和生成可执行文件。

CCS是德州仪器（Texas Instruments）开发的一个集成开发环境（IDE），用于嵌入式系统的软件开发和调试。

它支持多种DSP和微控制器，包括德州仪器的TMS320 DSP和Stellaris Cortex-M微控制器等。

总结：。
