51单片机中断控制LED

51单片机控制LED灯程序设计首先，我们需要明确要使用到的硬件资源和引脚连接情况。

假设我们使用的是STC89C51单片机，LED灯的正极连接到单片机的P1口，负极通过电阻连接到地。

接下来，我们需要了解一些基本的汇编指令和编程规范。

在编写51单片机程序时，需要使用到一些特定的寄存器和指令。

首先是P1寄存器，它用来控制P1口的输出和输入状态。

然后是MOV指令，这是一个用来将数据从一个寄存器复制到另一个寄存器的指令。

最后是一个延时函数，可以利用循环来实现延时。

首先，我们需要初始化P1口为输出状态。

在51单片机中，IO口可以被配置为输入（1）或输出（0）。

我们可以使用MOV指令将0赋值给P1寄存器，将其配置为输出。

此外，我们还需要一个简单的延时函数，来控制LED灯的亮灭时间。

下面是一个基本的51单片机控制LED灯的程序：```assemblyORG0;程序的起始地址MOVP1,;初始化P1口为输出状态LOOP:;主循环MOVP1,;将P1的状态置为0，LED灯灭ACALLDELAY;调用延时函数，延时一段时间MOVP1,;将P1的状态置为1，LED灯亮ACALLDELAY;调用延时函数，延时一段时间JMPLOOP;无限循环DELAY:;延时函数MOVR3,;初始化循环计数器为250LOOP1:MOVR2,;初始化循环计数器为250LOOP2:MOVR1,;初始化循环计数器为250LOOP3:DJNZR1,LOOP3;内层循环DJNZR2,LOOP2;中层循环DJNZR3,LOOP1;外层循环RET;返回主程序```以上是一个简单的51单片机控制LED灯的汇编程序。

程序中通过不断切换P1口的状态来实现LED灯的亮灭。

同时，通过调用延时函数来实现亮灭的时间间隔。

在主循环中，LED灯会亮和灭各一段时间，然后无限循环。

为了将以上汇编程序烧录到单片机中，需要将其汇编为二进制文件。

通常可以使用Keil C等开发工具进行汇编和烧录操作。

51单片机：LED灯亮灯灭程序设计1.功能说明：控制单片机P1端口输出，使P1.0位所接的LED点亮，其他7只灯熄灭。

程序:01: MOV A , #11111110B ; 存入欲显示灯的位置数据02: MOV P1， A ; 点亮第一只灯03: JMP $ ; 保持当前的输出状态04: END ; 程序结束2.功能说明：单片机P1端口接8只LED，点亮第1、3、4、6、7、8只灯。

程序:01：START: MOV A , #00010010B ; 存入欲显示灯的位置数据02： MOV P1， A ; 点亮灯03： JMP START ; 重新设定显示值04： END ; 程序结束3.功能说明：单片机P1端口接8只LED，每次点亮一只，向左移动点亮，重复循环。

程序:01： START: MOV R0, #8 ；设左移8次02： MOV A, #11111110B ；存入开始点亮灯位置03： LOOP: MOV P1, A ；传送到P1并输出04： RL A ；左移一位05： DJNZ R0, LOOP ；判断移动次数06： JMP START ；重新设定显示值07： END ；程序结束4.功能说明：单片机P1端口接8只LED，每次点亮一只，向右移动点亮，重复循环。

程序:01： START: MOV R0, #8 ；设右移8次02： MOV A, #01111111B ；存入开始点亮灯位置03: LOOP: MOV P1, A ；传送到P1并输出04: ACALL DELAY ；调延时子程序05: RR A ；右移一位06: DJNZ R0, LOOP ；判断移动次数07: JMP START ；重新设定显示值08: DELAY: MOV R5,#50 ；09： DLY1: MOV R6,#100 ；10: DLY2: MOV R7,#100 ；11: DJNZ R7,$ ；12: DJNZ R6,DLY2 ；13: DJNZ R5,DLY1 ；14: RET ；子程序返回15： END ；程序结束5.功能说明：单片机P1端口接8只LED，每次点亮一只，先把右边的第一只点亮，0.5秒后点亮右数的第二只灯，第一只熄灭，再过0.5秒点亮右数的第三只灯，第二只熄灭，…亮灯按此顺序由右向左移动。

51单片机interrupt用法1. 什么是51单片机interrupt？51单片机是一种常用的嵌入式微控制器，被广泛应用于各种电子设备中。

中断是一种特殊的处理机制，它允许单片机在执行某个任务的过程中，临时暂停当前的任务，去处理其他紧急事件。

这些紧急事件可以是来自外部设备的信号、计时器溢出等。

2. 为什么要使用interrupt？使用interrupt的好处是可以及时响应外部事件，提高系统的实时性和可靠性。

不使用interrupt的话，单片机只能按照预定的程序执行，无法即时响应外部事件，造成系统的延迟和不稳定。

3. 如何使用interrupt？首先，我们需要了解51单片机的interrupt架构。

51单片机有两个interrupt源，分别是外部中断和定时器/计数器中断。

外部中断：单片机的P3口（即引脚INT0和INT1）可以接收外部中断信号。

当INT0引脚检测到高电平脉冲时（可以通过软件设置为下降沿触发或低电平触发），单片机就会执行外部中断的相关程序。

INT1引脚类似。

定时器/计数器中断：单片机的定时器/计数器模块可以设置定时中断。

定时器可以根据一定的时钟源进行计数，当计数值达到预设值时，就会触发中断。

通过设置计数器的工作模式和计数初值，可以灵活控制定时中断的触发时间和频率。

对于外部中断，我们可以通过设置相应的中断控制寄存器来选择触发方式（下降沿触发、低电平触发等）。

然后，在主程序中需要响应外部中断的地方，我们可以编写一个中断服务程序（ISR），用来处理中断事件。

中断服务程序需要使用关键字”interrupt”进行声明，同时需要保存现场（将寄存器的值及其他关键状态保存在堆栈中），以便中断结束后能够正确恢复。

对于定时器/计数器中断，我们首先需要对定时器进行初始化设置，选择时钟源和工作模式。

然后，我们可以设置计数初值和中断触发时间。

当计数器达到预设值时，中断程序会被执行。

下面我们就来介绍一个常见应用案例：使用外部中断实现按键控制LED的亮灭。

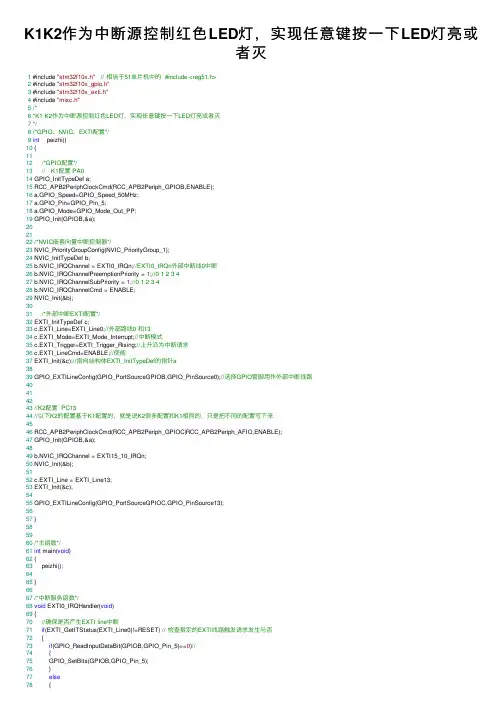

K1K2作为中断源控制红⾊LED灯，实现任意键按⼀下LED灯亮或者灭1 #include "stm32f10x.h"// 相当于51单⽚机中的 #include <reg51.h>2 #include "stm32f10x_gpio.h"3 #include "stm32f10x_exti.h"4 #include "misc.h"5/*6*K1 K2作为中断源控制红⾊LED灯，实现任意键按⼀下LED灯亮或者灭7*/8/*GPIO、NVIC、EXTI配置*/9int peizhi()10 {1112/*GPIO配置*/13// K1配置 PA014 GPIO_InitTypeDef a;15 RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);16 a.GPIO_Speed=GPIO_Speed_50MHz;17 a.GPIO_Pin=GPIO_Pin_5;18 a.GPIO_Mode=GPIO_Mode_Out_PP;19 GPIO_Init(GPIOB,&a);202122/*NVIC嵌套向量中断控制器*/23 NVIC_PriorityGroupConfig(NVIC_PriorityGroup_1);24 NVIC_InitTypeDef b;25 b.NVIC_IRQChannel = EXTI0_IRQn;//EXTI0_IRQn外部中断线0中断26 b.NVIC_IRQChannelPreemptionPriority = 1;//0 1 2 3 427 b.NVIC_IRQChannelSubPriority = 1;//0 1 2 3 428 b.NVIC_IRQChannelCmd = ENABLE;29 NVIC_Init(&b);3031/*外部中断EXTI配置*/32 EXTI_InitTypeDef c;33 c.EXTI_Line=EXTI_Line0;//外部路线0 和1334 c.EXTI_Mode=EXTI_Mode_Interrupt;//中断模式35 c.EXTI_Trigger=EXTI_Trigger_Rising;//上升沿为中断请求36 c.EXTI_LineCmd=ENABLE;//使能37 EXTI_Init(&c);//指向结构体EXTI_InitTypeDef的指针a3839 GPIO_EXTILineConfig(GPIO_PortSourceGPIOB,GPIO_PinSource0);//选择GPIO管脚⽤作外部中断线路40414243//K2配置 PC1344//以下K2的配置基于K1配置的，就是说K2很多配置和K1相同的，只是把不同的配置写下来4546 RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC|RCC_APB2Periph_AFIO,ENABLE);47 GPIO_Init(GPIOB,&a);4849 b.NVIC_IRQChannel = EXTI15_10_IRQn;50 NVIC_Init(&b);5152 c.EXTI_Line = EXTI_Line13;53 EXTI_Init(&c);5455 GPIO_EXTILineConfig(GPIO_PortSourceGPIOC,GPIO_PinSource13);5657 }585960/*主函数*/61int main(void)62 {63 peizhi();6465 }6667/*中断服务函数*/68void EXTI0_IRQHandler(void)69 {70//确保是否产⽣EXTI line中断71if(EXTI_GetITStatus(EXTI_Line0)!=RESET) // 检查指定的EXTI线路触发请求发⽣与否72 {73if(GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_5)==0)//74 {75 GPIO_SetBits(GPIOB,GPIO_Pin_5);76 }77else78 {79 GPIO_ResetBits(GPIOB,GPIO_Pin_5);80 }81 EXTI_ClearITPendingBit(EXTI_Line0);82 }83 }8485void EXTI15_10_IRQHandler(void)86 {87//确保是否产⽣EXTI line中断88if(EXTI_GetITStatus(EXTI_Line13)!=RESET) // 检查指定的EXTI线路触发请求发⽣与否 89 {90if(GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_5)==0)//91 {92 GPIO_SetBits(GPIOB,GPIO_Pin_5);93 }94else95 {96 GPIO_ResetBits(GPIOB,GPIO_Pin_5);97 }98 EXTI_ClearITPendingBit(EXTI_Line13);99 }100 }。

//实例42：用定时器T0查询方式P2口8位控制LED闪烁#include<reg51.h> // 包含51单片机寄存器定义的头文件void main(void){// EA=1; //开总中断// ET0=1; //定时器T0中断允许TMOD=0x01; //使用定时器T0的模式1TH0=(65536-46083)/256; //定时器T0的高8位赋初值TL0=(65536-46083)%256; //定时器T0的高8位赋初值{//实例43{// EA=1;//{while(TF1==0);TF1=0;sound=~sound; //将P3.7引脚输出电平取反TH1=(65536-921)/256; //定时器T0的高8位赋初值TL1=(65536-921)%256; //定时器T0的高8位赋初值}}//实例44：将计数器T0计数的结果送P1口8位LED显示#include<reg51.h> // 包含51单片机寄存器定义的头文件sbit S=P3^4; //将S位定义为P3.4引脚void main(void){// EA=1; //开总中断// ET0=1; //定时器T0中断允许TMOD=0x02; //使用定时器T0的模式2TH0=256-156; //定时器T0的高8位赋初值TL0=256-156; //定时器T0的高8位赋初值TR0=1; //启动定时器T0while(1)//无限循环等待查询{while(TF0==0) //如果未计满就等待{if(S==0) //按键S按下接地，电平为0P1=TL0; //计数器TL0加1后送P1口显示}//实例45{EA=1;{}//实例46#include<reg51.h> // 包含51单片机寄存器定义的头文件sbit D1=P2^0; //将D1位定义为P2.0引脚unsigned char Countor; //设置全局变量，储存定时器T0中断次数void main(void){EA=1; //开总中断ET0=1; //定时器T0中断允许TMOD=0x01; //使用定时器T0的模式2TH0=(65536-46083)/256; //定时器T0的高8位赋初值TL0=(65536-46083)%256; //定时器T0的高8位赋初值TR0=1; //启动定时器T0Countor=0; //从0开始累计中断次数while(1);}/************************************************************** 函数功能：定时器T0的中断服务程序**************************************************************/ void Time0(void) interrupt 1 using 0{Countor++; //中断次数自加1if(Countor==20) //若累计满20次，即计时满1s{D1=~D1; //按位取反操作，将P2.0引脚输出电平取反Countor=0; //将Countor清0，重新从0开始计数}//实例47{EA=1;}{Countor2++; //Countor2自加1if(Countor1==2) //若累计满2次，即计时满100ms{D1=~D1; //按位取反操作，将P2.0引脚输出电平取反Countor1=0; //将Countor1清0，重新从0开始计数}if(Countor2==8) //若累计满8次，即计时满400ms{D2=~D2; //按位取反操作，将P2.1引脚输出电平取反Countor2=0; //将Countor1清0，重新从0开始计数}TH1=(65536-46083)/256; //定时器T1的高8位重新赋初值TL1=(65536-46083)%256; //定时器T1的高8位重新赋初值}//实例50-1：输出50个矩形脉冲#include<reg51.h> //包含51单片机寄存器定义的头文件sbit u=P1^4; //将u位定义为P1.4/*************************************************函数功能：延时约30ms (3*100*100=30 000μs =30m*************************************************/void delay30ms(void){ unsigned char m,n;for(m=0;m<100;m++)for(n=0;n<100;n++);}{u=1;//实例{//实例51-2#include<reg51.h> //包含51单片机寄存器定义的头文件sbit ui=P3^2; //将ui位定义为P3.0（INT0）引脚，表示输入电压void main(void){TMOD=0x0a; // TMOD=0000 1010B,使用定时器T0的模式2，GATE置1 EA=1; //开总中断ET0=0; //不使用定时器T0的中断TR0=1; //启动T0TH0=0; //计数器T0高8位赋初值TL0=0; //计数器T0低8位赋初值while(1) //无限循环，不停地将TL0计数结果送P1口{while(ui==0) : //INT0为低电平，T0不能启动TL0=0; //INT0为高电平，启动T0计时，所以将TL0清0 while(ui==1): //在INT0高电平期间，等待，计时P1=TL0; //将计时结果送P1口显示} }//实例53：用外中断0的中断方式进行数据采集#include<reg51.h> //包含51单片机寄存器定义的头文件sbit S=P3^2; //将S位定义为P3.2，void main(void){EA=1; //开放总中断EX0=1; //允许使用外中断IT0=1; //选择负跳变来触发外中断P1=0xff;{P1=~P1;//实例54-1sbit u=P1^4;{EA=1;{u=~u; //}//实例54-2sbit u=P3^2;{TMOD=0x02; //TMOD=0000 0010B,使用定时器T0的模式2EA=1; //开放总中断EX0=1; //允许使用外中断IT0=1; //选择负跳变来触发外中断ET0=1; //允许定时器T0中断TH0=0; //定时器T0赋初值0TL0=0; //定时器T0赋初值0TR0=0; //先关闭T0while(1) ; //无限循环，不停检测输入负脉冲宽度}void int0(void) interrupt 0 using 0 //外中断0的中断编号为0{ TR0=1; //外中断一到来，即启动T0计时TL0=0; //从0开始计时while(u==0) //低电平时，等待T0计时;P1=TL0; //将结果送P1口显示TR0=0; //关闭T0}//实例55：方式0控制流水灯循环点亮#include<reg51.h> //包含51单片机寄存器定义的头文件#include<intrins.h> //包含函数_nop_（）定义的头文件unsigned char code Tab[]={0xFE,0xFD,0xFB,0xF7,0xEF,0xDF,0xBF,0x7F};//流水灯控制码，该数组被定义为全局变量sbit P17=P1^7;/**************************************************************{{P17=0;_nop_();_nop_();P17=1;;TI=0; //}******************************************/void main(void){unsigned char i;SCON=0x00; //SCON=0000 0000B，使串行口工作于方式0while(1){for(i=0;i<8;i++){Send(Tab[i]); //发送数据delay(); //延时}}}。

一、实验目的1. 理解中断和定时器的基本概念及工作原理。

2. 掌握51单片机中断系统和定时器的配置方法。

3. 学会使用中断和定时器实现特定功能，如延时、计数等。

4. 培养动手实践能力和问题解决能力。

二、实验原理中断是计算机系统中的一种机制，允许CPU在执行程序过程中，暂停当前程序，转去执行另一个具有更高优先级的程序。

51单片机具有5个中断源，包括两个外部中断（INT0、INT1）、两个定时器中断（定时器0、定时器1）和一个串行口中断。

定时器是51单片机内部的一种计数器，可以用于产生定时中断或实现定时功能。

51单片机有两个定时器，即定时器0和定时器1。

定时器可以工作在模式0、模式1、模式2和模式3。

三、实验内容及步骤1. 实验内容一：外部中断实验（1）实验目的：掌握外部中断的使用方法，实现按键控制LED灯的亮灭。

（2）实验步骤：- 使用Keil for 8051编译器创建项目。

- 根据电路原理图连接电路。

- 编写程序，配置外部中断，实现按键控制LED灯的亮灭。

2. 实验内容二：定时器中断实验（1）实验目的：掌握定时器中断的使用方法，实现LED灯闪烁。

（2）实验步骤：- 使用Keil for 8051编译器创建项目。

- 根据电路原理图连接电路。

- 编写程序，配置定时器中断，实现LED灯闪烁。

3. 实验内容三：定时器与外部中断结合实验（1）实验目的：掌握定时器与外部中断结合使用的方法，实现按键控制LED灯闪烁频率。

（2）实验步骤：- 使用Keil for 8051编译器创建项目。

- 根据电路原理图连接电路。

- 编写程序，配置定时器中断和外部中断，实现按键控制LED灯闪烁频率。

四、实验结果与分析1. 外部中断实验：成功实现了按键控制LED灯的亮灭。

当按下按键时，LED灯亮；松开按键时，LED灯灭。

2. 定时器中断实验：成功实现了LED灯闪烁。

LED灯每隔一定时间闪烁一次，闪烁频率可调。

3. 定时器与外部中断结合实验：成功实现了按键控制LED灯闪烁频率。

第1篇一、实验目的1. 理解中断的概念和作用。

2. 掌握单片机中断系统的基本原理和配置方法。

3. 学会编写中断服务程序，实现外部中断和定时器中断的应用。

4. 通过实验加深对中断系统在实际应用中的理解。

二、实验原理中断是计算机系统中一种重要的机制，它允许CPU在执行程序过程中，响应某些外部或内部事件，从而暂停当前程序的执行，转而处理这些事件。

单片机的中断系统主要包括外部中断和定时器中断两种类型。

三、实验环境1. 单片机：80C512. 开发环境：Keil for 80513. 仿真软件：Proteus4. 实验电路：外部按钮电路、LED灯电路、定时器电路四、实验内容1. 外部中断实验（1）实验目的：学习外部中断的工作原理，掌握外部中断的配置和编程方法。

（2）实验步骤：a. 创建80C51固件项目，并在Keil中编写程序。

b. 配置外部中断源，设置中断优先级。

c. 编写外部中断服务程序，实现LED灯的闪烁。

d. 在Proteus中搭建实验电路，并进行仿真测试。

（3）实验结果：当按下按钮时，LED灯闪烁，松开按钮后LED灯熄灭。

2. 定时器中断实验（1）实验目的：学习定时器中断的工作原理，掌握定时器中断的配置和编程方法。

（2）实验步骤：a. 创建80C51固件项目，并在Keil中编写程序。

b. 配置定时器工作模式，设置定时时间。

c. 编写定时器中断服务程序，实现LED灯的闪烁。

d. 在Proteus中搭建实验电路，并进行仿真测试。

（3）实验结果：定时器中断触发后，LED灯闪烁，达到设定时间后停止闪烁。

五、实验分析1. 外部中断实验分析通过外部中断实验，我们了解了外部中断的工作原理和配置方法。

在实验中，我们设置了外部中断源，并编写了中断服务程序，实现了LED灯的闪烁。

这表明外部中断可以有效地响应外部事件，并执行相应的操作。

2. 定时器中断实验分析通过定时器中断实验，我们掌握了定时器中断的配置和编程方法。

实验二外部中断实验一、实验目的1.学会使用Keil μVision3和Proteus软件进行单片机汇编语言和C语言程序设计与开发。

了解和掌握MCS-51单片机的中断组成、中断控制工作原理、中断处理过程、外部中断的中断触发方式, 掌握中断功能的编程方法。

二、实验内容1.单片机的P1.0引脚连接LED指示灯D0。

单片机的P3.2引脚（INT0）连接按键开关K, 作为中断源, 每次按键都会触发INT0中断。

在INT0中断服务程序中将P1.0端口的信号取反, 使LED指示灯D0在点亮和熄灭两种状态间切换, 产生LED指示灯由按键开关K控制的效果。

三、实验程序ORG 0000H ;MCS-51复位入口AJMP MAIN ;转入主程序ORG 0003H ;INTO中断入口AJMP EX_INTO ;转入中断服务程序ORG 0100H ;主程序入口MAIN: MOV SP,#40H ;中断初始化设置堆栈SETB IT0 ;中断请求信号设置为边沿触发方式 SETB EA ;开放总中断SETB EX0 ;允许INTO中断HERE: SJMP HERE ;原地踏步(处理其他事务)等待中断到来ORG 0200H ;中断服务程序EX_INTO:CPL P1.0 ;改变指示灯状态RETI ;中断返回END四、实验原理图五、实验仿真及结果当开关断开时,LED指示灯D1熄灭,如图1所示:图1当按键开关接通时, LED指示灯D1点亮, 如图2所示:图2六、实验总结通过本次实验, 进一步熟悉了对Keil μVision3软件的操作, 另外还接触到了Proteus软件。

掌握了中断功能的编程方法, 加上两个上述软件, 使得单片机汇编语言得以仿真。

进一步深化了解和掌握MCS-51单片机的中断的相关知识, 包括中断的组成、工作原理、处理过程以及外部中断的中断触发方式。

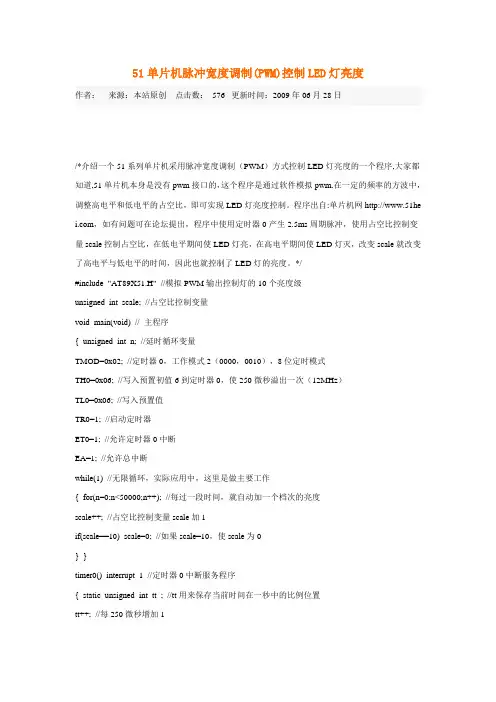

51单片机脉冲宽度调制(PWM)控制LED灯亮度作者：来源：本站原创点击数：576 更新时间：2009年06月28日/*介绍一个51系列单片机采用脉冲宽度调制（PWM）方式控制LED灯亮度的一个程序,大家都知道,51单片机本身是没有pwm接口的，这个程序是通过软件模拟pwm.在一定的频率的方波中，调整高电平和低电平的占空比，即可实现LED灯亮度控制。

程序出自:单片机网http://www. ，如有问题可在论坛提出，程序中使用定时器0产生2.5ms周期脉冲，使用占空比控制变量scale控制占空比，在低电平期间使LED灯亮，在高电平期间使LED灯灭，改变scale 就改变了高电平与低电平的时间，因此也就控制了LED灯的亮度。

*/#include "AT89X51.H" //模拟PWM输出控制灯的10个亮度级unsigned int scale; //占空比控制变量void main(void) // 主程序{ unsigned int n; //延时循环变量TMOD=0x02; //定时器0，工作模式2（0000，0010），8位定时模式TH0=0x06; //写入预置初值6到定时器0，使250微秒溢出一次（12MHz）TL0=0x06; //写入预置值TR0=1; //启动定时器ET0=1; //允许定时器0中断EA=1; //允许总中断while(1) //无限循环，实际应用中，这里是做主要工作{ for(n=0;n<50000;n++); //每过一段时间，就自动加一个档次的亮度scale++; //占空比控制变量scale加1if(scale==10) scale=0; //如果scale=10，使scale为0} }timer0() interrupt 1 //定时器0中断服务程序{ static unsigned int tt ; //tt用来保存当前时间在一秒中的比例位置tt++; //每250微秒增加1if(tt==10) //2.5毫秒的时钟周期{ tt=0; //使tt=0，开始新的PWM周期P2_0=0; //使LED灯亮}if(scale==tt) //按照当前占空比切换输出为高电平P2_0=1; //使LED灯灭}/*程序中从tt=0开始到scale为低电平，从scale开始到tt=10为高电平，由于scale是变量，所以改变scale就可以改变占空比。

C51单片机控制LED灯设计方案C51单片机是一种8位单片机，被广泛应用于嵌入式系统和各种控制设备中。

LED灯是一种常见的电子显示器件，可以通过控制单片机的输入输出口来实现各种灯光效果。

以下是一个基本的C51单片机控制LED灯的设计方案。

1.设计硬件电路首先，我们需要设计一个合适的硬件电路来连接单片机和LED灯。

一个简单的电路包括单片机、电流限制电阻和LED灯。

单片机的输出端口与LED灯正极相连，电阻连接在LED灯的负极，此电阻一般选择220欧姆以限制电流。

2.编写程序使用Keil C51开发环境编写程序，通过编程来控制单片机的输出口，从而控制LED灯的亮灭。

首先，需要包含头文件reg51.h，该头文件包含了控制单片机输入输出口的相关函数。

接着，需要定义LED灯的连接引脚。

例如，如果LED灯连接到单片机的P1.0引脚，可以使用以下命令定义：sbit LED = P1^0;在主程序中，我们可以使用循环语句来实现LED灯的不同亮灭效果。

例如，以下代码实现了一个LED灯闪烁的效果：#include <reg51.h>sbit LED = P1^0;unsigned int i, j;for(j=0;j<1275;j++);void mainwhile(1)LED=0;//亮灯delay(1000); //延时LED=1;//灭灯delay(1000); //延时}在以上代码中，LED = 0;表示将P1.0引脚输出低电平，亮起LED灯；LED = 1;表示将P1.0引脚输出高电平，灭掉LED灯。

delay函数用于延时一段时间，以控制LED灯的闪烁频率。

3.烧录程序完成程序编写后，将C51单片机与计算机通过编程器连接，并使用烧录软件将程序烧录到单片机内部存储器中。

4.运行程序烧录完成后，将单片机与电路连接，并将电路供电。

LED灯应该开始闪烁起来，效果如设计所期望。

以上是一个基本的C51单片机控制LED灯的设计方案。

51单片机内部定时器和中断系统以及编写第一个简单的定时器实验程序上讲通过讲述用单片机控制一个外部的LED闪烁实验来向读者介绍了单片机的工作原理与开发流程。

这一讲将介绍单片机内部非常重要的两个资源——定时/ 计数器和中断系统。

通过该讲，读者可以掌握定时器的工作原理和单片机的中断系统。

从而设计定时器计数程序和中断服务程序。

一、原理简介首先让我们举闹钟为例，将它定时在一分钟后闹铃，这就需要秒针走一圈（60 次）。

即一分钟时间转化为秒针走的次数，也就是计数的次数，计数到了60 次然后闹铃，而每一次计数的时间是1 秒。

单片机内部的定时/ 计数器跟闹钟类似，可以通过编程来设定要定时的时间、定时时间到了进行相应的操作。

那么在单片机内部计数一次的时间是多少呢，51 单片机输入的时钟脉冲是由晶体振荡器的输出经12 分频后得到的，所以定时器也可看作是对计算机机器周期的计数器。

因为每个机器周期包含12 个振荡周期，故每一个机器周期定时器加1，可以把输入的时钟脉冲看成机器周期信号。

故其频率为晶振频率的1/12。

如果晶振频率为12MHz，则定时器每接收一个输入脉冲的时间刚好为1μs。

在本实验套件中采用的是11.0592M 的晶振，故每接收一个输入脉冲的时间约为1.085μs。

实现精确定时在实际项目应用中非常重要，因为往往需要用到精确定时一段时间，然后定时时间到的时刻做相应的任务。

那如何编程实现定时时间呢？首先先简单介绍下本实验板上单片机（STC89C52）内的定时器资源。

STC89C52 内有三个定时/ 计数器，分别为T0、T1 和T2。

其中T0、T1 工作方式一样，一并介绍。

T2 的工作方式稍有区别，这里不做介绍，实验套件光盘中有实际应用程序。

同时，单片机中的定时器和计数器是复用的，计数器是记录外部脉冲的个数，而定时器则是由单片机内部时钟提供的一个非常稳定的计数源。

本讲中，以T0、T1 作为定时器来进行实例介绍使用。

一、实验目的1. 理解单片机外部中断的概念和工作原理。

2. 掌握MCS-51单片机外部中断的编程方法。

3. 通过实验验证外部中断在实际应用中的效果。

二、实验环境1. 实验设备：MCS-51单片机实验板、按键、LED灯、面包板、连接线等。

2. 开发环境：Keil uVision5软件。

三、实验原理外部中断是单片机的一个重要功能，用于响应外部事件。

当外部事件发生时，CPU可以暂停当前程序，转而执行中断服务程序，处理外部事件。

MCS-51单片机有两个外部中断源，即INT0和INT1。

四、实验内容1. 硬件连接将按键连接到单片机的INT0或INT1引脚，LED灯连接到单片机的某个I/O口。

具体连接方式如下：- 将按键的一端连接到单片机的INT0或INT1引脚，另一端连接到地。

- 将LED灯的正极连接到单片机的某个I/O口，负极连接到地。

2. 程序设计（1）初始化单片机```cvoid main() {EA = 1; // 开启总中断EX0 = 1; // 开启INT0中断IT0 = 1; // 设置INT0为下降沿触发P1 = 0xFF; // 初始化P1口为高电平，关闭LED灯 while(1) {// 主循环}}```（2）编写中断服务程序```cvoid ext0_isr() interrupt 0 {P1 = 0x00; // 点亮LED灯delay(500); // 延时0.5秒P1 = 0xFF; // 熄灭LED灯}```（3）编写延时函数```cvoid delay(unsigned int ms) {unsigned int i, j;for(i = 0; i < ms; i++)for(j = 0; j < 123; j++);}```3. 实验步骤1. 编写程序，并使用Keil uVision5软件进行编译和烧录。

2. 将程序烧录到单片机中，并连接好硬件电路。

3. 按下按键，观察LED灯是否闪烁。

宁德师范学院计算机系实验报告（2014—2015学年第2学期）课程名称单片机原理实验名称中断实验专业计算机科学与技术（非师）年级12级学号B********** 姓名王秋指导教师杨烈君实验日期2015.5.21实验步骤、实验结果及分析：1、使用Proteus ISIS 7 Professional应用程序，建立一个.DSN文件2、在“库”下拉菜单中，选中“拾取元件”（快捷键P），分别选择以下元件：AT89C51、LED-YELLOW、BUTTON、7SEG-MPX8-CA-BLUE、RESPACK-8。

3、构建仿真电路4、创建一个Keil应用程序：新建工程项目文件；为工程选择目标器件（AT89C52）；为工程项目创建源程序文件并输入程序代码；保存创建的源程序项目文件；把源程序文件添加到项目中。

5、把程序经过编译后生成的HEX文件添加到仿真电路中的处理器中（编辑元件→文件路径）程序代码：1.实现单按键控制Led灯闪烁#include"reg51.h"#define uchar unsigned charsbit Led1=P1^0; uchar Mode=0;void delay(int x) //定义时间间隔{while(x--);}void button_Cotrol() //根据按键模式执行相应的代码{if(Mode==0)Led1=0;if(Mode==1){Led1=~Led1;delay(1000);}}void int0() interrupt 0 //外中断0的中断编号为0{Mode=(Mode+1)%2; //更改按键模式}void main(){Led1=0; //置初值EA=1; //开放总中断EX0=1; //允许使用外中断0IT0=1; //选择负跳变来触发外中断while(1)button_Cotrol();}图1 单按键控制Led灯闪烁while(1)button_Cotrol();}图2 单按键多功能识别，控制4路Led灯闪烁3.实现0-99的计数器效果，按一下数值加1#include"reg51.h"#define uchar unsigned char#define disp_null 10sbit key=P3^2;uchar code tab[11]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0xff}; //共阳数码管显示0~9的段码表uchar DispBuf[8];uchar sec=0;void delay(int x) //定义时间间隔{while(x--);}void PutTime(){DispBuf[7]=sec%10;while(1){P1=0x00;display();}}图3 0-99的计数器效果，按一下数值加1注：1、报告内的项目或设置，可根据实际情况加以补充和调整2、教师批改学生实验报告应在学生提交实验报告10日内。

//51单片机独立按键控制八路LED灯亮灭程序代码//#include <reg51.h> //调用头文件unsigned int count,count1; //定义两个int类型的变量sbit key=P3^5; //定义按键接入串口sbit key1=P3^4; //定义按键接入串口//以下是一个延时函数，便于后面程序按键的消抖，除了这个用途外，延时函数还有很多用途......//void delay(unsigned int ms){while(ms--);}//以下是一个声明的按键检测函数，在这个函数中通过count及count1两个变量的值来确定按键按下LED的亮灭，我这用了两个按键，不同按键控制LED从不同方向一次点亮，函数中采用了if语句与switch语句相结合，这是关键所在。

//void keysan(){if(key==0){delay(10);if(key==0){count++;switch(count){case 0:P1=0xff;break;case 1:P1=0xfe;break;case 2:P1=0xfd;break;case 3:P1=0xfb;break;case 4:P1=0xf7;break;case 5:P1=0xef;break;case 6:P1=0xdf;break;case 7:P1=0xbf;break;case 8:P1=0x7f;break;case 9:P1=0xff;break;}if(count>=9){count=0;}while(!key);}}delay(10);if(key1==0){delay(10);if(key1==0){count1++;switch(count1){case 0:P1=0xff;break; case 1:P1=0x7f;break; case 2:P1=0xbf;break; case 3:P1=0xdf;break; case 4:P1=0xef;break; case 5:P1=0xf7;break; case 6:P1=0xfb;break; case 7:P1=0xfd;break; case 8:P1=0xfe;break; case 9:P1=0xff;break; }if(count1>=9){count1=0;}while(!key1);}}}void main(){while(1){keysan();}}。

实验三定时中断实验一、实验目得１、掌握5１单片机外部中断得应用。

2、掌握中断函数得写法。

３、掌握定时器得定时方法。

4、掌握ＬED数码管得显示。

二、实验内容1、用外部中断0测量负跳变信号得累计数,同时在LＥD数码管上显示出来。

2、用外部中断改变流水灯得方式。

3、用定时器T1得方式２控制两个LED以不同周期闪烁。

使用定时器T1得方式２来控制P０、0、Ｐ0、1引脚得两个LＥD分别以１s与２s得周期闪烁。

三、实验仿真硬件图在Prｏtｅus软件中建立如下图所示仿真模型并保存。

}同级自然优先级：外部中断0→定时器Ｔ0中断→外部中断１→定时器T1中断→串行口中断。

中断优先级别得设定:实验二要求:初始状态为P０、0~Ｐ0、７得８个LEＤ显示灯依次循环点亮;外部中断0服务程序为8个ＬEＤ灯,左4个,右4个闪烁８次,外部中断1服务程序8个ＬED灯，间隔闪烁８次。

⑴设定外部中断0为高优先级,先执行外部１中断,过程中用外部0中断来将其中断,反之不行。

注意保护现场。

⑵设定外部中断1为高优先级,先执行外部０中断,过程中用外部1中断来将其中断,反之不行。

注意保护现场。

实验三(调试下列程序,在错误行后面注明错误及改正方法):#inｃｌude <reg５1、h>#defiｎe ucｈarｕｎｓigned cｈａr；sbit D0=P1＾０；sbiｔD1=Ｐ1^1;uｃｈar a，b;void mａin（)｛EA＝１;ＥT1=1;ＴMＯD=0x20;ﻩTL1＝6；ﻩTＲ０=１;a=０;ﻩb＝0;ﻩwｈｉle(１）；｝vｏid t1（)interｒupｔ 1{ﻩａ++;ﻩb＋+;ｉf(ａ=1000）{D0=～D０ﻩa=0;}ｉf(b=4０00)ﻩ｛ﻩD1=～D1;ﻩﻩb=0;}写出源程序,并注释实验报告格式实验三定时中断实验学院: 专业:年级: 实验时间: 姓名: 学号: 指导教师:一、实验目得1、掌握51单片机外部中断得应用。

第一课,了解单片机及单片机的控制原理和DX516的用法，控制一个LED灯的亮和灭本章学习内容：单片机基本原理，如何使用DX516仿真器，如何编程点亮和灭掉一个LED灯，如何进入KEILC51uV 调试环境，如何使用单步，断点，全速，停止的调试方法聂小猛 2006年6月单片机现在是越来越普及了，学习单片机的热潮也一阵阵赶来，许多人因为工作需要或者个人兴趣需要学习单片机。

可以说，掌握了单片机开发，就多了一个饭碗。

51单片机已经有30多年的历史了，在中国，高校的单片机课程大多数都是51，而51经过这么多年的发展，也增长了许多的系列，功能上有了许多改进，也扩展出了不少分支。

而国内书店的单片机专架上，也大多数都是51系列。

可以预见，51单片机在市场上只会越来越多，功能只会越来越丰富，在可以预见的数十年内是不可能会消失的。

作为一个初学者，如何单片机入门？需要那些知识和设备呢？知识上，其实不需要多少东西，会简单的C语言，知道51单片机的基本结构就可以了。

一般的大学毕业生都可以快速入门，自学过这2门课程的高中生也够条件。

就算你没有学过单片机课程，只掌握了C语言的皮毛，通过本系列的教程，您也会逐渐的进入单片机的大门。

当然在学习的过程中，您还是必须多去研读单片机书籍，了解他们的基本结构及工作方式。

下面以51为例来了解一下单片机是什么东西，控制原理又是什么？在数字电路中，电压信号只有两种情况，高电平和低电平，用数字来记录就是1和0。

单片机内部的CPU，寄存器，总线等等结构都是通过1和0两种信号来运作的，数据也是以1或者0来保存的。

单片机的输入输出管脚，也就是IO口，也是只输出或识别1和0两种信号，也就是高电平和低电平。

当单片机输出一个或一组电平信号到IO口后，外部的设备就可以读到这些信号，并进行相应操作，这就是单片机对外部的控制。

当外部一个或一组电平信号送到单片机的IO口时，单片机也可以读到这些信号，并进行分析操作，这就是单片机对外部设备信号的读取。
