毕业综合作业移动基站防雷与接地系统的设计选题类型：论文学生姓名：***学号： ***********系部：通信工程系专业：移动通信技术班级： 102指导老师：***浙江·绍兴提交时间：2013年4月摘要本文论述了移动基站防雷接地系统经常出现的问题，结合平时的实地考察，切实地提出根据实际情况设计移动通信基站防雷接地系统的设计思想。
由于移动通信基站的天线设置大多安装在建筑物的房顶上，还有一部分安装在铁塔上，相对周围环境而言，形成十分突出的目标，从而导致雷击概率增多。
通信设备损坏，耗费了大量人力财力。
怎样才能有效地预防雷害，确保移动通信基站设备和工作人员的安全呢？必须根据每个基站的实际情况设计移动通信基站的防雷接地系统，实施基站针对性防雷。
关键词：防雷；接地；反击电压；分级防雷目录第一章移动基站防雷与接地系统简介 (1)1.1 防雷与接地系统 (1)第二章移动基站雷害的主要原因 (2)2.1 雷击的主要原因 (2)2.2 反击电压 (3)2.3 移动基站防雷措施 (5)第三章移动基站防雷与接地系统的整改案例 (8)5.1 案例1——大陈基站存在的问题及改造方案 (8)5.2 案例2——大港头基站存在的问题及改造方案 (9)5.3 案例分析3——皇家地基站存在的问题及改造方案 (12)5.4 案例分析4——长坑基站存在的问题及改造方案 (15)5.5 案例分析5——石铺基站存在的问题及改造方案 (18)总结 (22)致谢 (23)参考文献 (24)第一章移动基站防雷与接地系统简介1.1 防雷与接地原理1.2 基站防雷与接地系统1.防雷与接地系统的组成(1）雷电接受装置：直接或间接接受雷电的金属杆（接闪器），如避雷针、避雷带（网）、架空地线及避雷器等；（2）接地线（引下线）：雷电接受装置与接地装置连接用的金属导体。
它的作用是把雷电接受装置上的雷电流传递到接地装置上，接地线一般采用圆钢或扁钢组成；（3）接地体：包括接地装置和装置周围的土壤或混凝土，作用是把雷击电流有效地泄入大地，现在常用的接地装置有水平接地极、垂直接地极、延长接地极和基础接地极。
（5）机房防雷接地系统按照《民用建筑电气设计规范》要求。
机房设直流工作地、交流工作地、安全保护地及防雷保护地共用一组接地装置，采用大楼共用接地系统，接地电阻不大于1欧姆。
如大楼共用接地系统不能满足上述要求，需要与大楼防雷接地系统分开单独做接地网，两接地网距离需大于10米。
系统静电泄放接地，在机房地板下采用600mm*600mm网格均压等电位网，接地网采用30x3铜带连接而成，并绝缘架空安装，将各机房内的设备、机架、机柜与等电位带进行最短距离连接，使各机房设备在同一个等电位上。
直流接地采用40*3铜排在机柜位置安装。
1)防雷原理雷击是年复一年的严重自然灾害之一。
随着我国现代化建设的不断提高，通信设备越来越多，规模越来越大。
一方面大型电子计算机网络，程控交换机组等系统设备耐过电流，耐雷电压的水平越来越低，另一方面由于信号来源路径增多，系统较以前更容易遭受雷电波的侵入，致使雷电灾害频频发生。
据统计，雷电对电子设备的损坏占设备损坏因素的比例高达26%，防雷过电压已成为具有时代特点的一项迫切要求。
2)雷击的分类雷击一般分为直击雷击和感应雷击。
直击雷击——指雷电直接击在建筑物、构架、树木、动植物上，由于电效应、热效应和机械效应等混合力作用，直接摧毁建筑物，构筑物以及引起人员伤亡等。
由于直击雷的电效应，有可能使机房微电子设备遭受浪涌过电压的危害。
感应雷击（又称二次雷击）——指雷云之间或雷云对地之间的放电而在附近的架空线路、埋地线路、金属管线或类似的传导上产生感应电压，该电压通过传导体传送至设备，间接摧毁微电子设备。
感应雷击对微电子设备，特别是通讯设备和电子计算机网络系统的危害最大，据资料显示，微电子设备遭雷击损坏，80%以上是由感应雷引起的。
另外还有操作过电压，即是指当电流在导体上流动时，会产生磁场储存能量，当负载（特别是电感性大的负载）电器设备开关时，会产生瞬时过电压，操作过电压同感应雷击一样，可以间接损坏微电子设备。
机房电源系统防雷设计(三级防雷）a.电源第一级防雷在机房所在楼层配电间总电源处并联安装一套雷科星LKX-B380/100型三相电源防雷箱，做为电源的第一级防雷保护，共计1套。
产品技术参数：型号LKX-B380/100标称通流容量In(kA, 8/20µs)60最大通流容量Imax(kA, 8/20µs)100保护水平(kV) 2.5漏电流0.75U1mA (µA) ≤20额定工作电压(V AC) 380响应时间(ns) <25持续工作电压(V AC) 385工作温度(℃) -40～+85b.电源第二级防雷虽然已经在楼层总电源进线端安装了第一级的防雷器，但是当较大雷电流进入时，第一级防雷器可将绝大部分雷电流由地线泄放，而剩余的雷电残压还是相当高，因此第一级防雷器的安装，可以减少大面积的雷击破坏事故，但是并不能确保后接设备的万无一失还存在感应雷电流和雷电波的二次入侵的可能，需要在机房电源电源进线处安装电源第二级防雷器。
具体措施：在机房总电源处并联安装一套雷科星LKX-B220/80型单相电源防雷箱，做为机房电源的第二级防雷保护，共计1套。
产品技术参数：型号LKX-B220/80标称通流容量In(kA, 8/20µs)40最大通流容量Imax(kA, 8/20µs)80保护水平(kV) 2.2漏电流0.75U1mA (µA) ≤20额定工作电压(V AC) 220响应时间(ns) <25持续工作电压(V AC) 385工作温度(℃) -40～+85c.电源第三级防雷虽然已经安装了第二级的防雷器，但是当较大雷电流进入时，前二级防雷器可将绝大部分雷电流由地线泄放，而剩余的雷电残压还是相当高，还存在感应雷电流和雷电波的再次入侵的可能，需要在UPS电源进线处安装电源第三级防雷器。
具体措施：在机房UPS电源进线处并联前装一套雷科星LKX-B220/40型单相电源防雷箱，做为机房电源的第三级防雷保护，共计1套。
防雷接地工程防雷工程一、防雷概念机房防雷电分为直击雷和感应雷防护。
对直击雷的防护主要由建筑物所装的避雷针完成；机房的防雷（包括机房电源系统和弱电信息系统防雷）工作主要是防感应雷引起的雷电浪涌和其他原因引起的过电压。
计算机房设备的雷击损坏95％以上是由感应雷击所引起，其主要途径：· 室外传输线路遭受雷击· 闪电带来的电磁脉冲辐射· 地电位反击· 工业过电压二、防雷器的安装：防雷器应安装在所有外部线路（通信、供电等采用金属传输介质）进入机房内的设备端口，视具体情况采用1至3级防雷。
电源SPD安装图例：接地工程一、机房接地方案接地系统是机房环境的重要组成部分，它不仅直接影响机房通信设备的通信质量和机房电源系统的正常运行，还起到保护人身安全和设备安全的作用。
接地系统是由接地体、接地引入线、地线盘或接地汇接排和接地配线组成。
接地系统的电阻主要由接地体附近的土壤电阻所决定。
如果土壤电阻率较高，无法达到接地电阻小于4欧姆的要求，就必须采用人工降低接地电阻的方法。
1、机房接地系统设计目标在采用分散接地方式时，接地电阻要求如下：（1）工作接地电阻≤2Ω（2）保护接地电阻≤4Ω（3）防雷接地电阻≤10Ω2、我公司接地系统要求：1）、计算机系统直流直接接地电阻小于4欧姆2）、计算机系统直流联合接地电阻小于1欧姆3）、交流工作接地系统接地电阻小于4欧姆4）、计算机系统安全保护接地电阻和静电接地小于2欧姆5）、防雷保护接地系统接地电阻小于2欧姆3、接地的种类工作接地：利用大地作为工作回路的一条导线保护接地：利用大地建立统一的参考电位或起屏蔽作用，以使电路工作稳定、质量良好，特别是保证设备和工作人员的安全。
重复接地：将零线上的多点与大地多次作金属性连接。
静电接地：设备移动或物体在管道中移动，因摩擦产生静电，它聚集在管到、容器和贮藏或加工设备上，形成很高电位，对人身安全及对设备和建筑物都有危险。
通信、计算机、监测监控网络机房设置防雷接地技术规范指导意见第一部分：总则第一条：本技术指导意见适用于集团公司所有通信、计算机、监测监控设备及机房。
第二条：通信、计算机、监测监控设备和机房的接地及防雷应做到确保人身和通信设备的安全以及通信设备的正常工作。
第二部分：机房及设备防雷接地的技术标准和条例第三条：机房及设备防雷接地应执行下列技术标准和条例：YDJ26-89《通信局（站）接地设计暂行技术规范》（综合楼部分）;YD 2011-93《微波站防雷与接地设计规范》；YD 5068-98《移动通信基站防雷与接地设计规范》；YD 5078-98《通信工程电源系统防雷技术规定》；YD 过 5098-2001《通信局（站）雷电过电压保护设计规范》；GA371-2001《计算机信息系统实体安全技术要求》；GB2887－2000《电子计算机场地通用规范》；GB50174-93《电子计算机房设计规范》；GBJ57-83《建筑防雷设计规范》；YD5003-94《电信专用房屋设计规范》；《煤矿安全规程》;《通讯机房静电防护通则》; 以上标准是为了解决综合通信大楼、交换局、数据局、模块局、接入网站、IP 网站、移动通信基站、卫星地球站、微波站、监测监控机房及设备等因雷电感应通过电源线、信号线、网络数据线、天馈线、遥控系统、监控系统引入的雷害，确保通信设备的安全和正常运行而编制的。
第四条：所有通信、计算机、监测监控网络机房安装的防雷产品应当符合国务院气象主管机构规定的使用要求；所有通信、计算机、监测监控场（站）、机房所建防雷设施应符合相关技术标准、规范。
第五条：从事通信、计算机、监测监控网络机房防雷工程的企业，应当持有国务院气象主管机构颁发的《防雷工程专业设计资质证》和《防雷工程专业施工资质证》；工程设计、施工人员应当持有气象主管机构颁发的《防雷工程专业设计资格证》和《防雷工程专业施工资格证》。
工程完工后，应将设计施工单位及个人的资质资格证复印件及竣工验收资料等存档备查。
竭诚为您提供优质文档/双击可除三级防雷规范篇一：电源三级防雷方案机房系统统合防雷设计单位：成都凯德曼科技有限公司设计方案二0一0年防雷设计依据xx机房系统的雷电过电压及电磁干扰防护，是保护电源线路、设备及人身安全的重要技术手段，是确保电气、电子设备运行必不可缺少的技术环节。
本方案的设计依据：1．gb50057-94（2000年版）《建筑物防雷设计规范》为使建筑物防雷设计因地制宜的采用防雷措施，防止或减少雷击建筑物所发生的人身伤亡和文物、财产损失，做到安全可靠，技术先进，经济合理。
2．gb50343-20xx《建筑物电子信息系统防雷技术规范》本规范主要对建筑物电子信息系统综合防雷工程的设计、施工、验收、维护和管理做出规定和要求。
3．jgj/t16-92《民用建筑电气执行规范》为在民用建筑电气设计中更好地贯彻执行国家的技术政策，作到安全可靠，技术先进、经济合理、维护方便。
本规范使用于城镇新建、改建和扩建的单体及群体民用建筑的电气设计，并应选用合适的定型产品及经过检测的优良产品。
4．iec62305-1/2/3/4/5《雷电的防护》本标准介绍了雷电防护的基本知识，雷电风险管理方法，以及在不同应用环境，雷电防护措施的设计、安装和维护的准则。
此为最新国际iec标准。
5．iec1312《雷电电磁脉冲的防护》本标准为建筑物内或建筑物顶部信息系统有效的雷电防护系统的设计、安装、检查、维护；并对装有这系统（如电子系统）的建筑物评估lemp屏蔽措施的效率的方法。
针对现有的防雷器（spd）应用在防雷区概念安装上提出相关的要求。
6．iec61643《spd电源防雷器》本标准对电源防雷器用于交直流电源电路和设备上，额定电压在1000Va.c.或1500Vd.c.。
电源防雷器分级分类测试和应用。
7．iec61644《spd通讯网络防雷器》本标准对通讯网络防雷器用于通信信号网络系统，这类防雷器内置过压过流元器件，额定电压在1000Va.c.或1500Vd.c.。
煤矿通信机房防雷接地及UPS安全供电设计应用112李 杰 宋岳龙 李卫强（1.徐州中矿大华洋通信设备有限公司 江苏 徐州 221116；2.华晋焦煤有限责任公司 王家岭煤矿 山西 运城 043300）摘 要： 通信机房中设备的安全运行，涉及企业的日常管理、安全生产等各各方面。
针对煤矿通信机房涉及到的防雷、接地及UPS安全供电等安全问题进行分析设计，并在实际应用中取得较好的效果。
关键词： 防雷；接地；供电；UPS中图分类号：TP311 文献标识码：A 文章编号：1671-7597（2012）1210066-01按照《国家安全监管总局国家煤矿安监局关于建设完善煤专用接地体，接地电阻≤1Ω。
机房综合布线：把每一机柜通过2矿井下“六大系统”的通知》（安监总煤装〔2010〕146号）16mm 的地线连接至机房活动地板下3X30mm的铜排上。
机柜接地要求，国内各大煤矿行业正完善建设煤矿“六大系统”中的矿由此与新建的独立地网接地干线相连接。
机房等电位连接：将井通信联络系统，通信系统中的机房建设成为重中之重，这样天花龙骨、墙身龙骨、活动地板支架、非计算机系统的管、金对机房供电质量提出了越来越高的要求，为了保机房设备及电属的门、窗等均做等电位连接，并分别取多点接入机房接地铜脑网络系统稳定可靠运行，以及保障机房工作人员有安全的工排网。
作环境，在微波通信及机房防雷系统工程中，除了有良好的避地板下直流铜排及接线端子如图3所示：雷针、避雷带外，还必须在电源系统、信号系统进行可靠、有效的防护工作，并具备可靠的接地装置。
必须坚持预防为主、安全第一的指导方针。
1 机房防雷系统机房电源系统的防雷须满足《建筑防雷设计规范》。
根据机房大小及设备保护的重要程度，采用一级、二级或三级防雷，设备末端需要有防浪涌插座。
1.1 三级防雷方式根据通信机房的实际情况，采用三级防雷方式（如图1所示），即在动力机房电源线进入UPS配电室前安装一级防雷模块，UPS进线前布置二级防雷模块，设备接线插排为防浪涌的图3 直流铜排及接线端子图1 三级防雷方式根据配置要求，机房内在安装电源防雷器的同时必须加装信号避雷器，以便保护与通信网络、数据网络和计算机网络相连的重要设备。
保护地网安装工程技术方案技术方案一、设计依据《电子计算机机房设计规范》GB 50174-2008《建筑物防雷设计规范》GB 50057-1994《通信局（站）防雷与接地工程设计规范》 YD 5098-2005《建筑物电子信息系统防雷技术规范》GB 50343-2004。
二、简况根据用户需求，拟在指挥办公楼做保护地网系统。
因通信机房、师蓝军指挥所、自动化机房、信息中心机房核心设备比较集中，所有同时做等电位均压带和法拉第笼保护；法拉第笼为600*600mm的网格。
因三楼设备间、五楼设备间、配电房、师指挥所主室、雷达营指挥所以电脑及交换机为主，故只做等电位均压带，并使每个设备都可以直接得到有效的保护，详见《电子计算机机房设计规范》（GB 50174-2008）；《建筑物防雷设计规范》（GB 50057-1994）；通信局（站）防雷与接地工程设计规范》（YD 5098-2005）；建筑物电子信息系统防雷技术规范》（GB 50343-2004）。
在信息中心机房后面约22M处做大地地栅网，每个房间内地网通过一条50平方的连接线串联汇集到大地地栅网，地网接地电阻要求小于1Ω。
三、方案说明1、强电防雷及防过电压系统强电防雷主要是防感应雷，防止雷击过程中，通过电源线缆感应的大电流，穿入机房，损坏设备，由于本工程所在地属于强雷区，所以必须要好防雷工作，以确保设备、人身安全。
在《电子计算机机房设计规范》GB 50174-2008中，对机房防雷有非常严格的要求，必须严格执行。
由于机房属于LPZII防雷区。
机房防雷主要是防感应雷，防止雷击过程中，通过电源线缆感应的大电流，穿入机房，损坏设备。
因此在各个机房采用三级防雷措施。
针对本次工程，第一级防雷器为A 级防雷器（100KA ），防雷器安装在配电柜进线处；第二级防雷器为B 级防雷器（40KA ），自制防雷箱，安装在机柜外，总开出线引入到第二级防雷箱，再引入UPS 防雷开关上，能将大能量的浪涌电流限制在后续保护系统可允许的范围；第三级防雷器为C 级防雷器（20KA ），防雷器安装在UPS 输出端。
等级保护三级(等保三级)基本要求内容等级保护第三级基本要求1.1.1 物理安全1.1.1.1 物理位置的选择（G3）为确保物理安全，机房和办公场地应选择在具有防震、防风和防雨等能力的建筑。
机房场地应避免设在建筑物的高层或地下室，以及用水设备的下层或隔壁。
1.1.1.2 物理访问控制（G3）为确保物理安全，机房出入口应安排专人值守，控制、鉴别和记录进入的人员。
需进入机房的来访人员应经过申请和审批流程，并限制和监控其活动范围。
机房划分区域应进行管理，区域和区域之间设置物理隔离装置，在重要区域前设置交付或安装等过渡区域。
重要区域应配置电子门禁系统，控制、鉴别和记录进入的人员。
1.1.1.3 防盗窃和防破坏（G3）为确保物理安全，应将主要设备放置在机房。
设备或主要部件应进行固定，并设置明显的不易除去的标记。
通信线缆应铺设在隐蔽处，可铺设在地下或管道中。
介质应分类标识，存储在介质库或档案室中。
利用光、电等技术设置机房防盗报警系统，对机房设置监控报警系统。
1.1.1.4 防雷击（G3）为确保物理安全，机房建筑应设置避雷装置。
应设置防雷保安器，防止感应雷。
机房应设置交流电源地线，并安装电源三级防雷器和信号二级防雷器。
1.1.1.5 防火（G3）为确保物理安全，机房应设置火灾自动消防系统，能够自动检测火情、自动报警，并自动灭火。
机房及相关的工作房间和辅助房应采用具有耐火等级的建筑材料。
机房应采取区域隔离防火措施。
1.1.1.6 防水和防潮（G3）为确保物理安全，水管安装不得穿过机房屋顶和活动地板下。
应采取措施防止雨水通过机房窗户、屋顶和墙壁渗透。
应采取措施防止机房水蒸气结露和地下积水的转移与渗透。
应安装机房动力环境监控系统，以便检测水敏感元件的运行情况。
网络高峰期时，重要业务的带宽优先得到保障；h)应定期对网络拓扑结构进行评估和调整。
确保网络结构的合理性和安全性。
1.1.2.2访问安全（G3）本项要求包括：a)应对网络进行访问控制，限制非授权人员的访问；b)应对所有访问进行身份验证和授权。

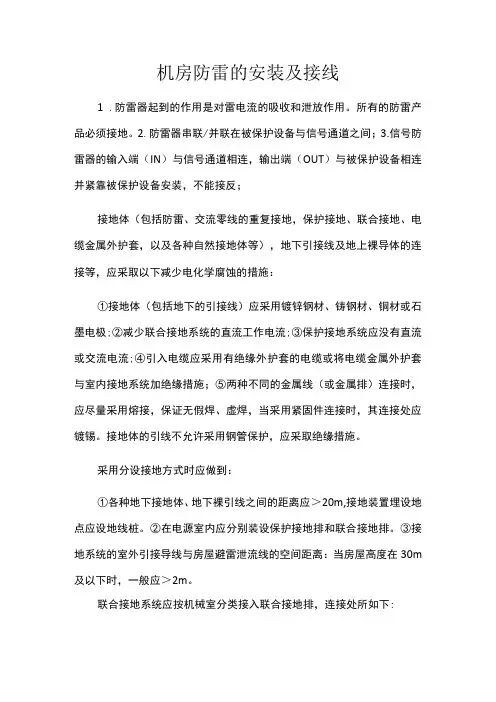

机房防雷的安装及接线1.防雷器起到的作用是对雷电流的吸收和泄放作用。
所有的防雷产品必须接地。
2.防雷器串联/并联在被保护设备与信号通道之间；3.信号防雷器的输入端（IN）与信号通道相连，输出端（OUT）与被保护设备相连并紧靠被保护设备安装，不能接反；接地体（包括防雷、交流零线的重复接地，保护接地、联合接地、电缆金属外护套，以及各种自然接地体等），地下引接线及地上裸导体的连接等，应采取以下减少电化学腐蚀的措施：①接地体（包括地下的引接线）应采用镀锌钢材、铸钢材、铜材或石墨电极;②减少联合接地系统的直流工作电流;③保护接地系统应没有直流或交流电流;④引入电缆应采用有绝缘外护套的电缆或将电缆金属外护套与室内接地系统加绝缘措施；⑤两种不同的金属线（或金属排）连接时，应尽量采用熔接，保证无假焊、虚焊，当采用紧固件连接时，其连接处应镀锡。
接地体的引线不允许采用钢管保护，应采取绝缘措施。
采用分设接地方式时应做到：①各种地下接地体、地下裸引线之间的距离应＞20m,接地装置埋设地点应设地线桩。
②在电源室内应分别装设保护接地排和联合接地排。
③接地系统的室外引接导线与房屋避雷泄流线的空间距离：当房屋高度在30m 及以下时，一般应＞2m。
联合接地系统应按机械室分类接入联合接地排，连接处所如下:①各种直流电源母线需接地的一极;②引入架，试验架，引入试验架，测量台、试验台的测试用地，以及测试仪表的接地;③各机械室不接入交流电源的金属机架（电源室的直流配电屏机架不应接地）；④电报机械和自动电话中继器的工作接地;⑤引入电缆的绝缘金属护套，配线电缆的金属屏蔽层;⑥各通信机械室的保安避雷器（包括放电间隙，避雷器等）；⑦容易产生噪声干扰的盘架单独接地。
保护接地系统按设备分别接入保护接地排，连接处所如下：①交流配电盘、整流器、其他交流电源设备以及接入交流电源的机架、机壳;②交流电源线的金属外皮;③交流三相四线制配电系统的中性线重复接地。
UPS电源系统的防雷保护
从机房的情况来分析，供电线路穿越各级防雷区，考虑到机房各种不同用电设备的耐过压的能力，我们建议采用如下的电源系统防雷方案，以达到防护效果和较经济的投入。
由于机房UPS不间断电源设备是用于为机房内系统各用电设备提供稳定、可靠和高质量的用电环境唯一的重要设备，并且是由市电供电输入机房的主要途径，所以我们将电源系统防护的重点放在了对UPS不间断电源的保护上。
在机房专用配电柜、UPS电源做两级输入防雷保护。
具体的防护措施为：
一级保护：在机房配电柜前装三相电源防雷器（单相电源防雷器）。
二级保护：在UPS电源前装三相电源防雷器（单相电源防雷器）。
三级保护：在重要设备处装电源防雷插座。
机房防雷接地系统方案一、前言 (2)二、方案设计依据： (2)三、防雷设计思路 (3)四、电源防雷 (5)五、接地系统 (5)（1）、计算机机房接地系统 (5)（2）、机房内等电位接地具体做法： (5)（3）、交流工作地 (6)（4）、安全保护地 (6)六、防雷保护地 (6)七、防雷设计方案 (7)（1）、直击雷的防护 (7)（2）、电源系统的防雷 (7)（3）、信号系统的防雷 (8)（4）、机房等电位连接 (9)（5）、接地网制作设计 (10)一、前言随着通信技术、计算机网络技术的飞速发展，计算机和网络越来越深入人们生活和工作中，同时也预示着数字化、信息化时代的来临。
这些微电子网络设备的普遍应用，使得防雷的问题显得越来越重要。
由于微电子设备具有高密度、高速度、低电压、和低功耗等特性，这就使其对各种诸如雷电过电压、电力系统操作过电压、静电放电、电磁辐射等电磁干扰非常敏感。
如果防护措施不力，随时随地可能遭受重大损失。
值得我们关注的是雷电不仅仅破坏系统设备，更为重要的是使系统的通讯中断、工作停顿、声誉受损，其间接损失无法估量。
二、方案设计依据：1．GB50174－93《电子计算机机房设计规范》2．GB50057－94《建筑物防雷设计规范》3．GB50054－95《低压配电设计规范》4．GA173－1998《计算机信息系统防雷保安器》5．GB3482－3483－83《电子设备雷击试验》6．IE1312－1∶1995《雷电电磁脉冲的防护通则》7．ITU.TS.K20∶1990《电信交换设备耐过电压和过电流能力》 8．ITU.TS.K21∶1998《用户终端耐过电压和过电流能力》三、防雷设计思路由于网络集成系统防护点多、面广，因此，为了保护建筑物和建筑物内各向电子网络设备不受雷电损害或使雷击损害降低到最低程度，应从整体防雷的角度来进行防雷方案的设计。
现在都采取综合防雷，综合防雷设计方案应包括两个方面：直击雷的防护和感应雷的防护，缺少任何一方面都是不完整的，有缺陷的和有潜在危险的。
机房如何做防雷接地一、为什么要做防雷接地？计算机和网络越来越深入人们生活和工作中，同时也预示着数字化、信息化时代的来临。
这些微电子网络设备的普遍应用，使得防雷的问题显得越来越重要。
由于微电子设备具有高密度、高速度、低电压、和低功耗等特性，这就使其对各种诸如雷电过电压、电力系统操作过电压、静电放电、电磁辐射等电磁干扰非常敏感。
如果防护措施不力，随时随地可能遭受重大损失。
二、机房防雷的必要性雷击可以产生不同的破坏形式，国际电工委员会已将雷电灾害称为“电子时代的一大公害”，雷击、感应雷击、电源尖波等瞬间过电压已成为破坏电子设备的罪魁祸首。
从大量的通信设备雷击事例中分析，专家们认为：由雷电感应和雷电波侵入造成的雷电电磁脉冲(LEMP)是机房设备损坏的主要原因。
为此采取的防范原则是“整体防御、综合治理、多重保护”。
力争将其产生的危害降低到最低点。
三、机房防雷接地系统设计防雷接地系统是弱电精密设备及机房保护的重要子系统，主要保障设备的高可靠性，防止雷电的危害。
中心机房是一个设备价值非常高的场所，一旦发生雷击事故，将会造成难以估量的经济损失和社会影响，根据GB50057《建筑物防雷设计规范》和IEC61024-1-1标准的有关规定，中心机房的防雷等级应定为二类标准设计。
目前大楼总配电室根据建筑物防雷设计规范，提供了第一级防雷，因此，在本工程网络中心机房市电配电柜前配置第二、三级复合防雷器。
防雷器采用独立模块，并应具有失效告警指示，当某个模块被雷击失效时可单独更换该模块，而不需要更换整个防雷器。
二三级复合防雷器的主要参数指标：单相通流量为：≥40KA（8/20μs），响应时间：≤25ns国家标准GB50174《计算机机房设计规范》中计算机机房应具有以下四种地：计算机系统的直流地、交流工作地、交流保护地和防雷保护地。
各接地系统电阻如下：Ø 计算机系统设备直流地接地电阻不大于1Ω。
Ø 交流保护地的接地电阻应不大于4Ω；Ø 防雷保护地的接地电阻应不大于10Ω；Ø 交流工作地的接地电阻应不大于4Ω；1、机房室内等电位连接在机房内设立一环形接地汇流排，机房内的设备及机壳采用S型的等电位连接形式，连接到接地汇流排上，用50*0.5铜铂带敷设在活动地板支架下，纵横组成1200*1200网格状，在机房一周敷设30*3（40*4）的铜带，铜带配有专用接地端子，用编织软铜线机房内所有金属材质的材料都做接地，接入大楼的保护地上。
第一级防雷保护：当建筑物本身装有避雷系统（如安装有避雷针、引下线、地网、外部屏蔽时），根据IEC、VDE相关理论，在其建筑物内部的380/230V 低压配电电路处，需要采用防雷器（箱）来建立电源线上的雷电保护等电位连接，可以避免雷电发生时引起的失火、爆炸、人身伤亡的危害；在此我们选用大放电电流100KA以上的防雷箱，安装于大楼总配电机房内。
第二防雷保护：根据国际IEC61312和国内相关规范要求，应在各楼层电源总开关处和配置相应的防雷器作为保护。
第三级防雷保护：机房供电电源UPS控制开关处,配置相应的防雷器作为保护。
电源防雷三级保护方案雷电传播途径雷电过压对大楼内部电子设备的损害主要有以下三个途径:1)直击雷经过接闪器(如避雷针、避雷带、避雷网等)而直放入地,导致地网地电位上升,高电压由设备接地线引入电子设备造成地电位反击.2)电流经引下线入地时,在引下线周围产生磁场,引下线周围的各种金属管(线)上经感应而产生过电压.3)大楼或机房的电源线和通信线等在大楼外受直击雷或感应雷而加载的雷电压及过电流沿线窜入,入侵电子设备.按照国家规范,本方案按第三类防雷设施进行设计1、电源系统防雷防过压保护措施1)电源第一级防雷保护:选用我司LGA1003J(标称放电电流100KA,最大通流容量100KA,8/20波形,响应时间≤25ns)防雷箱安装在总配电箱处。
2)电源第二级防过压保护:选用我司LGA40/4(标称放电电流40KA,最大通流容量60KA,8/20波形,响应时间≤25ns)过压器组合模块,或LGA403J防雷箱，分别安装机房所在楼层分配电箱处,3)第三级为防雷防过压组合保护:选用LGA101Z电源防雷插座,在通讯与网络机房的的重要设备和普通设备（如服务器，路由器、集线器、工作站等等）都可分别使用插座式防雷设备进行三级分流限压精细保护。
2、信号系统直击雷和感应雷防护从室外进入机房的ADSL通信线路,大都暴露户外,而且走线较长,最容易遭受雷电感应产生强大的感应电流,从而通过线路损害连接设备及其后接设备.为此,我们在通讯设备连接线的端口前加装LGX-RJN5-1网络信号防雷器来对设备进行保护.3、等电位连接措施在网络中心机房防静电地板下,沿着地面上布置40×4紫铜排,形成闭合环接地汇流母排.并采用等电位连接线4-10mm2铜芯线及螺栓紧固的线夹作为连接材料,将配电箱金属外壳、电源地、避雷器地、机柜外壳、服务器外壳、UPS外壳、金属屏蔽线槽、门窗等穿过各防雷区交界的金属部件和系统(设备的外壳),以及对防静电地板下的隔离架进行多点等电位接地就进至汇流排.同时将人工地及在机房找出建筑物主钢筋,经测试确与避雷带连接良好,用f14镀锌圆钢通过铜铁转换接头将接地汇流母排与之连接起来.为有效阻止地电位反击给设备带来冲击,需在等电位母排与大楼主钢筋间采用地电位反击器.4、接地措施不论是防直击雷还是感应雷,不论是采用避雷针还是采用专用防雷器,都必须有良好的接地装置,因此接地技术是安全管理工作的重要环节.根据学校的实际地形,我们在靠近机房的大楼旁做一套人工接地体,具体如下:1)接地装置的选择:接地体采用2.5m或1.5M长LGD01B的铜包钢,接地带采用16平方或25平方的铜线.接地干线采用40×4的热镀锌扁钢.2)接地装置的施工:接地体间间距=3m,接地体顶端埋深>0.5m,接地体距建筑物间距>3m.接地体与接地带要可靠焊接,并作防腐处理.计算机网络机房防雷一、防雷的原因每年计算机网络因雷击而损坏的事例屡见不鲜，给政府、银行、企业等造成了巨大的损失和工作上的不便，然而对于雷雨多发地区，更容易遭受雷击损坏，因此极有必要对这些设备进行防雷保护。
机房防雷与接地摘要伴随着我国经济建设与科技建设的高速发展，计算机产业和信息产业的快速普及，计算机机房得到了快速发展。
机房接地系统涉及多方面的综合性信息处理工程，是机房建设中的一项重要内容。
接地系统是否良好是衡量一个机房建设质量的关键性问题之一。
先进的电子设备耐受过电压、过电流的能力相对较低，缺乏必要的雷害防护技术措施，成为困扰广大电气设计人员的问题之一。
机房供电系统通常采用TN-S运行方式。
工程上采用较为常见和经济的等电位连接做法，避免发生雷电反击而损耗设备。
控制接地电阻小于1欧姆，就可以保证接地线不产生电位差，避免相互干扰，保证计算机设备及人员的安全运行要求。
建筑物防雷作为一个综合系统工程，考虑不同的防雷分区在等电位连接的原则下以及根据不同电气设备耐压值等级等因素，对机房防雷按照外部防雷，内部防雷和电涌保护作为一个整体进行综合分析和设计。
文章通过一个工程中的案例，详细剖析机房防雷和接地的具体做法。
理论和机房实际运行经验表明，该方式是安全可靠的。
目录绪论 (1)一、机房接地 (2)1.1防雷与接地需求分析 (2)1.2机房等电位连接 (3)二、机房防雷 (5)三、工程实例 (7)3.1 接地设计方案 (7)3.2 防雷设计方案 (8)结论 (10)参考文献 (11)绪论随着计算机技术及网络技术的迅猛发展，特别是智能化大厦，智能化城市的出现，使人们对接地技术产生了新的关心。
尤其在计算机机房、通讯机房的工程建设中，接地技术更是被提到了较高的高度。
关于接地问题的争论，尤其是对电子设备、信息系统的接地问题的争论，在国内或者国外都屡屡发生。
可以说，一个国家的接地标准及规程的配备情况代表了该国家的科技发展水平和社会基础设施的配备程度。
随着国家标准的逐步完善，如《建筑物防雷设计规范》GB GB50057-94-2000的局部修改，和《计算机信息系统雷电电磁脉冲安全防护规范》GA267-2000的出台与实施，以及新的国家标准《建筑物电子信息系统防雷技术规范》GB50343-2004和新的国家标准图集《电子信息系统机房工程设计与安装》09DX009 P30-34的出台等，都标志着我国对接地和防雷的重视以及技术的进步。
机房电源三级防雷器安装方式
电源三级防雷安装方式
电源防雷主要是防止雷电和其他内部过电压侵入设备造成损坏，从室外防雷与线路防雷相结合的综合防雷方案，介绍了外部避雷和内部避雷、保护区、防雷等电位截流等概念。
分析了电源防雷工作器原理。
采用电源防雷器能在最短时间内释放电路上因雷击感应而产生的大量脉冲能量短路泄放到大地，降低设备各接口间的电位差，从而保护电路上的设备。
1.电源第一级防雷
对于城市供电网三相四线制系统，第一级电源防雷（WJA380-100KA）四线采用高能避雷器4个，在三条火线上，一条零线上各并联一个高能避雷器与地连接。
当供电回路熔断器F1（或空气开关）额定电流大于250A时，需在高能避雷器并联支路上（火线）加装250A熔断器F2（或空气开关），反之则不需要。
2.电源第二级防雷
第二级电源防雷(WJA380-80KA)采用过压保护器4个，在三条火线、一条零线上各并一个过压保护器与地连接.
在正常情况下，保护器处于高阻状态，当电网由于雷击或开关操作出现瞬时脉冲电压时，过压保护器内藏模块里的氧化锌压敏电阻元件立即在纳秒时间内迅速导通，将该脉冲电压短路到大地泄放，从
而保护所有设备，当该脉冲电压流过保护器后，保护器又变为高阻状态，从而不影响设备的供电。
当供电回路熔断器F1（或空气开关）额定电流大于125A时，需在过压保护器并联支路上（火线）加装125A熔断器F2（或空气开关），反之则不需要。
3.电源第三级防雷
第三级防雷保护，用于保护重要设备的电源系统、电子设备的精细过压保护。
安装在重要设备的机架式防雷电源或电源防雷插座（PDU防雷器WJAZ10-8/PEU）上。
