机房电源系统防雷设计(三级防雷）a.电源第一级防雷在机房所在楼层配电间总电源处并联安装一套雷科星LKX-B380/100型三相电源防雷箱，做为电源的第一级防雷保护，共计1套。

产品技术参数：型号LKX-B380/100标称通流容量In(kA, 8/20µs)60最大通流容量Imax(kA, 8/20µs)100保护水平(kV) 2.5漏电流0.75U1mA (µA) ≤20额定工作电压(V AC) 380响应时间(ns) <25持续工作电压(V AC) 385工作温度(℃) -40～+85b.电源第二级防雷虽然已经在楼层总电源进线端安装了第一级的防雷器，但是当较大雷电流进入时，第一级防雷器可将绝大部分雷电流由地线泄放，而剩余的雷电残压还是相当高，因此第一级防雷器的安装，可以减少大面积的雷击破坏事故，但是并不能确保后接设备的万无一失还存在感应雷电流和雷电波的二次入侵的可能，需要在机房电源电源进线处安装电源第二级防雷器。

具体措施：在机房总电源处并联安装一套雷科星LKX-B220/80型单相电源防雷箱，做为机房电源的第二级防雷保护，共计1套。

产品技术参数：型号LKX-B220/80标称通流容量In(kA, 8/20µs)40最大通流容量Imax(kA, 8/20µs)80保护水平(kV) 2.2漏电流0.75U1mA (µA) ≤20额定工作电压(V AC) 220响应时间(ns) <25持续工作电压(V AC) 385工作温度(℃) -40～+85c.电源第三级防雷虽然已经安装了第二级的防雷器，但是当较大雷电流进入时，前二级防雷器可将绝大部分雷电流由地线泄放，而剩余的雷电残压还是相当高，还存在感应雷电流和雷电波的再次入侵的可能，需要在UPS电源进线处安装电源第三级防雷器。

具体措施：在机房UPS电源进线处并联前装一套雷科星LKX-B220/40型单相电源防雷箱，做为机房电源的第三级防雷保护，共计1套。

2023-11-10CATALOGUE 目录•数据中心机房防雷概述•数据中心机房防雷措施•数据中心机房接地系统•数据中心机房防雷接地案例分析•数据中心机房防雷接地技术的发展趋势与展望01数据中心机房防雷概述雷击对数据中心的危害雷击会导致数据中心内的服务器、网络设备等重要设施损坏，甚至引发火灾，给企业带来巨大的经济损失。

雷击还会对数据中心的运营带来严重影响，如业务中断、数据丢失等，给企业带来不良影响。

雷击具有电流幅值大、脉冲放电时间短、冲击性强等特点，会对数据中心造成严重的危害。

防雷接地系统的必要性防雷接地系统是数据中心机房安全运行的重要保障，可以有效地保护建筑物及电子信息系统的安全。

防雷接地系统可以有效地防止雷击对数据中心的危害，保护企业的重要设施和业务运营。

在数据中心机房中，电子设备数量众多，防雷接地系统可以有效地防止雷电感应对电子设备的影响，保证数据中心的稳定运行。

防雷接地系统的基本原理02数据中心机房防雷措施010203操作过电压的防护安装UPS采用多级电源系统设计，避免雷电过电压通过电源系统对设备造成干扰。

合理设计电源系统安装电源滤波器03数据中心机房接地系统工作接地为保证电力系统的正常工作，将设备的某一部分与大地连接。

保护接地将设备的外壳与大地连接，防止因绝缘损坏而使设备带电危及人身安全。

防雷接地为防止雷电过电压对人身和设备产生危害，将避雷器等防雷设备与大地连接。

接地系统的分类与作用接地电阻的计算接地电阻的测量接地电阻的计算与测量接地系统的设计与施工接地系统的施工注意事项接地系统的设计04数据中心机房防雷接地案例分析1北京某数据中心防雷接地系统改造案例23该数据中心原有防雷接地系统存在设计不合理、材料老化、连接不规范等问题，导致防雷效果不理想。

原有防雷接地系统存在缺陷对原有防雷接地系统进行全面检查和改造，包括更换新型防雷设备、重新设计接地网络、优化连接方式等。

改造方案改造后，该数据中心的防雷接地系统性能得到显著提升，减少了雷击事故发生的概率，有效保障了数据中心的安全运行。

（5）机房防雷接地系统•按照《民用建筑电气设计规》要求。

机房设直流工作地、交流工作地、安全保护地 及防雷保护地共用一组接地装置，采用大楼共用接地系统，接地电阻不大于1欧 姆。

如大楼共用接地系统不能满足上述要求，需要与大楼防雷接地系统分开单独 做接地网，两接地网距离需大于10米。

•系统静电泄放接地，在机房地板下采用600mm*600mm 网格均压等电位网，接地 网采用30x3铜带连接而成，并绝缘架空安装，将各机房的设备、机架、机柜与 等电位带进行最短距离连接，使各机房设备在同一个等电位上。

•直流接地采用40七铜排在机柜位置安装。

1） 防雷原理雷击是年复一年的严重自然灾害之一。

随着我国现代化建设的不断提高，通信设备越来 越多，规模越来越大。

一方面大型电子计算机网络，程控交换机组等系统设备耐过电流，耐 雷电压的水平越来越低，另一方面由于信号来源路径增多，系统较以前更容易遭受雷电波的 侵入，致使雷电灾害频频发生。

据统计，雷电对电子设备的损坏占设备损坏因素的比例高达 26%,防雷过电压已成为具有时代特点的一项迫切要求。

2） 雷击的分类雷击一般分为直击雷击和感应雷击。

直击雷击——指雷电直接击在建筑物、构架、树木、动植物上，由于电效应、热效应和 机械效应等混合力作用，直接摧毁建筑物，构筑物以及引起人员伤亡等。

由于直击雷的电效 应，有可能使机房微电子设备遭受浪涌过电压的危害「感应雷击（又称二次雷击）——指雷云之间或雷云对地之间的放电而在附近的架空线路、 埋地线路、金属管线或类似的传导上产生感应电压，该电压通过传导体传送至设备，间接摧WMP ：o <f ft 二一* A1XZPWN E-lDE Mil 料鐵*TE ■卞«SH34v*n ・Q5r4pu WI8Z \ 2//J /// Illi IIIPE* 2M rm m0 ?¥(b H 0=3x30«HK毁微电子设备。

感应雷击对微电子设备，特别是通讯设备和电子计算机网络系统的危害最大. 据资料显示，微电子设备遭雷击损坏，80%以上是由感应雷引起的。

机房防雷接地系统方案一、前言 (2)二、方案设计依据： (2)三、防雷设计思路 (3)四、电源防雷 (5)五、接地系统 (5)（1）、计算机机房接地系统 (5)（2）、机房内等电位接地具体做法： (5)（3）、交流工作地 (6)（4）、安全保护地 (6)六、防雷保护地 (6)七、防雷设计方案 (7)（1）、直击雷的防护 (7)（2）、电源系统的防雷 (7)（3）、信号系统的防雷 (8)（4）、机房等电位连接 (9)（5）、接地网制作设计 (10)一、前言随着通信技术、计算机网络技术的飞速发展，计算机和网络越来越深入人们生活和工作中，同时也预示着数字化、信息化时代的来临。

这些微电子网络设备的普遍应用，使得防雷的问题显得越来越重要。

由于微电子设备具有高密度、高速度、低电压、和低功耗等特性，这就使其对各种诸如雷电过电压、电力系统操作过电压、静电放电、电磁辐射等电磁干扰非常敏感。

如果防护措施不力，随时随地可能遭受重大损失。

值得我们关注的是雷电不仅仅破坏系统设备，更为重要的是使系统的通讯中断、工作停顿、声誉受损，其间接损失无法估量。

二、方案设计依据：1．GB50174－93《电子计算机机房设计规范》2．GB50057－94《建筑物防雷设计规范》3．GB50054－95《低压配电设计规范》4．GA173－1998《计算机信息系统防雷保安器》5．GB3482－3483－83《电子设备雷击试验》6．IE1312－1∶1995《雷电电磁脉冲的防护通则》7．ITU.TS.K20∶1990《电信交换设备耐过电压和过电流能力》 8．ITU.TS.K21∶1998《用户终端耐过电压和过电流能力》三、防雷设计思路由于网络集成系统防护点多、面广，因此，为了保护建筑物和建筑物内各向电子网络设备不受雷电损害或使雷击损害降低到最低程度，应从整体防雷的角度来进行防雷方案的设计。

现在都采取综合防雷，综合防雷设计方案应包括两个方面：直击雷的防护和感应雷的防护，缺少任何一方面都是不完整的，有缺陷的和有潜在危险的。

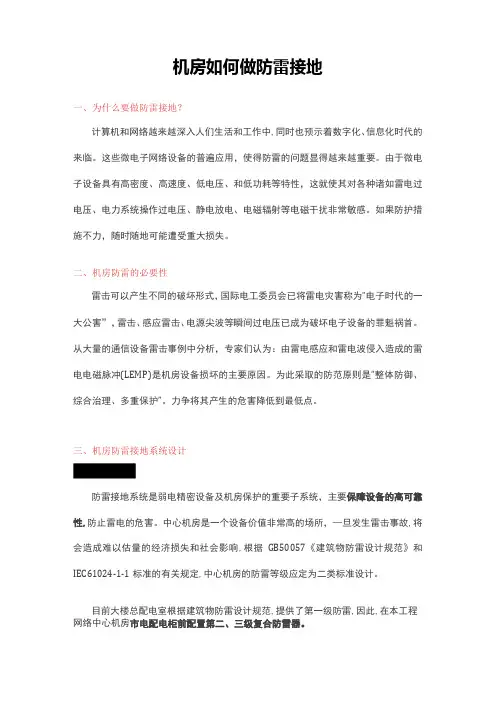

机房如何做防雷接地一、为什么要做防雷接地？计算机和网络越来越深入人们生活和工作中,同时也预示着数字化、信息化时代的来临。

这些微电子网络设备的普遍应用，使得防雷的问题显得越来越重要。

由于微电子设备具有高密度、高速度、低电压、和低功耗等特性，这就使其对各种诸如雷电过电压、电力系统操作过电压、静电放电、电磁辐射等电磁干扰非常敏感。

如果防护措施不力，随时随地可能遭受重大损失。

二、机房防雷的必要性雷击可以产生不同的破坏形式，国际电工委员会已将雷电灾害称为“电子时代的一大公害”，雷击、感应雷击、电源尖波等瞬间过电压已成为破坏电子设备的罪魁祸首。

从大量的通信设备雷击事例中分析，专家们认为：由雷电感应和雷电波侵入造成的雷电电磁脉冲(LEMP)是机房设备损坏的主要原因。

为此采取的防范原则是“整体防御、综合治理、多重保护”。

力争将其产生的危害降低到最低点。

三、机房防雷接地系统设计防雷接地系统是弱电精密设备及机房保护的重要子系统，主要保障设备的高可靠性,防止雷电的危害。

中心机房是一个设备价值非常高的场所，—旦发生雷击事故,将会造成难以估量的经济损失和社会影响,根据GB50057《建筑物防雷设计规范》和IEC61024-1-1标准的有关规定,中心机房的防雷等级应定为二类标准设计。

目前大楼总配电室根据建筑物防雷设计规范,提供了第一级防雷,因此,在本工程网络中心机房市电配电柜前配置第二、三级复合防雷器。

防雷器采用独立模块，并应具有失效告警指示，当某个模块被雷击失效时可单独更换该模块,而不需要更换整个防雷器。

二三级复合防雷器的主要参数指标：单相通流量为：＞40KA（8/20^），响应时间：＜25ns国家标准GB50174《计算机机房设计规范》中计算机机房应具有以下四种地：计算机系统的直流地、交流工作地、交流保护地和防雷保护地。

各接地系统电阻如下：0计算机系统设备直流地接地电阻不大于1Q。

0交流保护地的接地电阻应不大于4Q；0防雷保护地的接地电阻应不大于10Q；0交流工作地的接地电阻应不大于4Q；1、机房室内等电位连接在机房内设立一环形接地汇流排，机房内的设备及机壳采用S型的等电位连接形式，连接到接地汇流排上，用50*0.5铜铂带敷设在活动地板支架下，纵横组成1200*1200网格状，在机房一周敷设30*3（40*4）的铜带，铜带配有专用接地端子，用编织软铜线机房内所有金属材质的材料都做接地，接入大楼的保护地上。

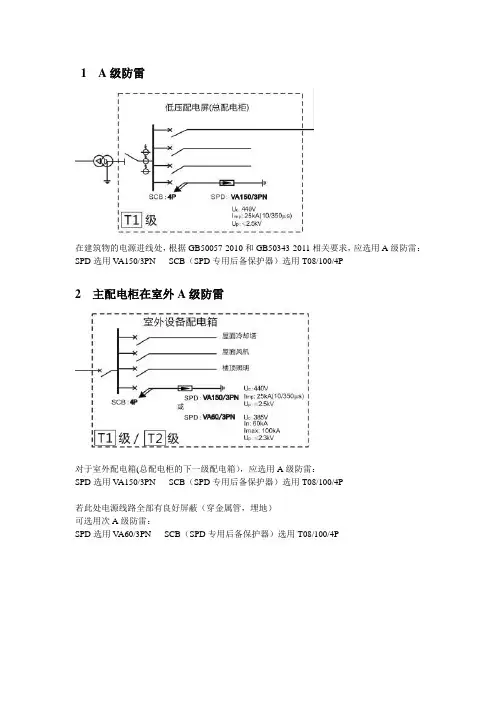

在建筑物的电源进线处，根据GB50057-2010和GB50343-2011相关要求，应选用A级防雷：SPD选用V A150/3PN SCB（SPD专用后备保护器）选用T08/100/4P
2 主配电柜在室外A级防雷
对于室外配电箱(总配电柜的下一级配电箱），应选用A级防雷：
SPD选用V A150/3PN SCB（SPD专用后备保护器）选用T08/100/4P
若此处电源线路全部有良好屏蔽（穿金属管，埋地）
可选用次A级防雷：
SPD选用V A60/3PN SCB（SPD专用后备保护器）选用T08/100/4P
对于楼屋配电箱，应选用B级防雷。

三相：SPD选用VB40/3PN SCB（SPD专用后备保护器）选用T08/80/4P
单相：SPD选用VB40/1PN SCB（SPD专用后备保护器）选用T08/80/2P
4 C级防雷
对于耐冲击电压低的设备（如机房电子信息设备），还要在其专用配电箱内安装B级或C级防雷
三相：SPD选用VC20/3PN SCB（SPD专用后备保护器）选用T08/60/4P
单相：SPD选用VC20/1PN SCB（SPD专用后备保护器）选用T08/60/2P
5 D级防雷
对于机柜用电设备防雷
选用电源分配单元PDU，带防雷模块的电源分配单元
6 等电位连接器
等电位连接器正常情况下，地极被分离；雷击来临时系统中个独立相绝缘的部分实现等电位连接，有效防止地电位反击损坏设备和保护设备安全作用。

机房铜排到机房接地通过等电位连接，重要机房设备到接地铜排通过等电位连接。

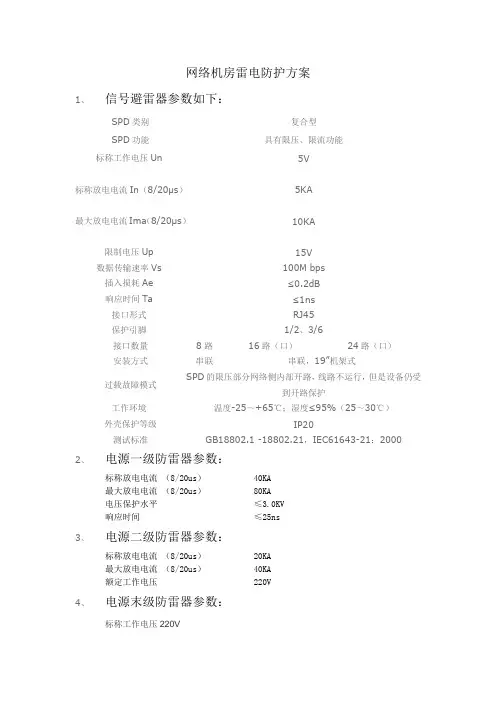

网络机房雷电防护方案1、信号避雷器参数如下：SPD类别复合型SPD功能具有限压、限流功能标称工作电压Un 5V标称放电电流In（8/20μs）5KA最大放电电流Ima（8/20μs）10KA限制电压Up 15V数据传输速率Vs 100M bps插入损耗Ae ≤0.2dB响应时间Ta ≤1ns接口形式RJ45保护引脚1/2、3/6接口数量8路16路（口）24路（口）安装方式串联串联，19”机架式过载故障模式SPD的限压部分网络侧内部开路，线路不运行，但是设备仍受到开路保护工作环境温度-25～+65℃；湿度≤95%（25～30℃）外壳保护等级IP20测试标准GB18802.1 -18802.21，IEC61643-21：20002、电源一级防雷器参数：标称放电电流（8/20us） 40KA最大放电电流（8/20us） 80KA电压保护水平≤3.0KV响应时间≤25ns3、电源二级防雷器参数：标称放电电流（8/20us） 20KA最大放电电流（8/20us） 40KA额定工作电压 220V4、电源末级防雷器参数：标称工作电压220V通流容量10KA（8/20us）持续工作电压365VAC起动电压560V±10%保护水平700V保护等级C级/D级响应时间≤25ns接地电阻≤4Ω 外壳材料3铝合金外壳工作环境温度：-40℃至+85℃相对湿度≤95%（25℃）外形尺寸485*65*85 19存标准机架自动气象站雷电防护方案1、优化避雷针参数如下：2、地网参数如下：铜层最薄厚度≥0.3mm抗拉强度≥600N/mm2平直度误差≤1mm/m铜层可塑性：接地极弯曲，折角内外缘无裂缝现象；铜层结合度：经附着力试验，铜钢结合良好，未出现剥离现象。

3、接地模块参数如下：降阻特性低电阻烧结型接地模块采用非金属导电物质为主剂，是无机物理型降阻产品，无化学污染物。

电阻率低至1.5Ω.m。

长效特性低电阻烧结型接地模块所采用非金属导电物质具有良好的化学生物稳定性，保证产品使用后长期有效，接地模块材质本身超过30年的寿命。

计算机机房综合防雷
设计方案
深圳市天盾雷电技术有限公司S h e n z h e n T e c h w i n L i g h t n i n g T e c h n o l o g i e s C o.,L t d.
2005年07月
目录
1、公司概况
1.1公司介绍 1
1.2 优质服务承诺 1
2、规划设计宗旨
2.1 综述 2
2.2 雷电的分配模型及分类 3
2.3 规划设计依据 5
2.4 防雷器选用依据 5
3、防雷方案设计思路
3.1 直击雷的保护 5
3.2 感应雷的防护7
3.3 接地的布置7
3.4 等电位连接8
4、设计方案
4.1 直击雷的保护8
4.2 机房的系统防护8
4.3 主要设备表11
5、服务承诺
5.1项目实施人员保证 11
5.2 项目进度安排12
6、设备主要参数
6.1 交流电源防雷箱B100B3+N主要技术参数 12
6.2 交流电源防雷器M60B3+N主要技术参数 12
6.3 交流电源防雷器M40B1+N主要技术参数 13
6.4 D180R2主要技术参数 13。

计算机机房综合防雷设计方案计算机机房综合防雷设计方案深圳市天盾雷电技术有限公司Shenzhen T echwin Li ghtning Technologi e s Co.,Ltd.2005年07月目录1、公司概况1.1公司介绍 11.2 优质服务承诺 12、规划设计宗旨2.1 综述 22.2 雷电的分配模型及分类 32.3 规划设计依据 52.4 防雷器选用依据 53、防雷方案设计思路3.1 直击雷的保护 53.2 感应雷的防护73.3 接地的布置73.4 等电位连接84、设计方案4.1 直击雷的保护84.2 机房的系统防护84.3 主要设备表115、服务承诺5.1项目实施人员保证 115.2 项目进度安排126、设备主要参数6.1 交流电源防雷箱B100B3+N主要技术参数 126.2 交流电源防雷器M60B3+N主要技术参数 126.3 交流电源防雷器M40B1+N主要技术参数 136.4 D180R2主要技术参数 136.5 D05J4-24主要技术参数 146.6 D05J4主要技术参数 147、工程报价151、公司概况1.1 公司介绍深圳市天盾雷电技术有限公司是一家专业从事现代浪涌与防雷技术理论研究和开发的高新技术企业。

公司集防雷产品制造、防雷实验装置及雷电检控产品生产、防雷工程设计与施工的综合性防雷企业。

公司集合了国内一批有丰富防雷理论知识和实践经验的高素质研发人员，专业从事各种防雷产品（包括雷电实验装置及雷电检控设备）的研发、设计、生产，并针对防雷产品在实际应用中出现的问题进行模拟试验，加以解决。

及时有效地满足客户要求。

我们坚持“以人为本”，公司拥有一支充满活力、勇于创新、团结实干、追求卓越的团队。

公司的主要产品有：电源防雷箱、电源防雷器、信号防雷器、天馈防雷器以及雷电监控等系列产品，同时为您打造专业级防雷实验室。

产品已通过了信息产业部、公安部等相关部门的检测与认证。

广泛应用于通信、电力、金融、铁路、交通、石化、安防监控及气象等领域。

机房防雷与接地摘要伴随着我国经济建设与科技建设的高速发展，计算机产业和信息产业的快速普及，计算机机房得到了快速发展。

机房接地系统涉及多方面的综合性信息处理工程，是机房建设中的一项重要内容。

接地系统是否良好是衡量一个机房建设质量的关键性问题之一。

先进的电子设备耐受过电压、过电流的能力相对较低，缺乏必要的雷害防护技术措施，成为困扰广大电气设计人员的问题之一。

机房供电系统通常采用TN-S运行方式。

工程上采用较为常见和经济的等电位连接做法，避免发生雷电反击而损耗设备。

控制接地电阻小于1欧姆，就可以保证接地线不产生电位差，避免相互干扰，保证计算机设备及人员的安全运行要求。

建筑物防雷作为一个综合系统工程，考虑不同的防雷分区在等电位连接的原则下以及根据不同电气设备耐压值等级等因素，对机房防雷按照外部防雷，内部防雷和电涌保护作为一个整体进行综合分析和设计。

文章通过一个工程中的案例，详细剖析机房防雷和接地的具体做法。

理论和机房实际运行经验表明，该方式是安全可靠的。

目录绪论 (1)一、机房接地 (2)1.1防雷与接地需求分析 (2)1.2机房等电位连接 (3)二、机房防雷 (5)三、工程实例 (7)3.1 接地设计方案 (7)3.2 防雷设计方案 (8)结论 (10)参考文献 (11)绪论随着计算机技术及网络技术的迅猛发展，特别是智能化大厦，智能化城市的出现，使人们对接地技术产生了新的关心。

尤其在计算机机房、通讯机房的工程建设中，接地技术更是被提到了较高的高度。

关于接地问题的争论，尤其是对电子设备、信息系统的接地问题的争论，在国内或者国外都屡屡发生。

可以说，一个国家的接地标准及规程的配备情况代表了该国家的科技发展水平和社会基础设施的配备程度。

随着国家标准的逐步完善，如《建筑物防雷设计规范》GB GB50057-94-2000的局部修改，和《计算机信息系统雷电电磁脉冲安全防护规范》GA267-2000的出台与实施，以及新的国家标准《建筑物电子信息系统防雷技术规范》GB50343-2004和新的国家标准图集《电子信息系统机房工程设计与安装》09DX009 P30-34的出台等，都标志着我国对接地和防雷的重视以及技术的进步。

中心机房防雷工程【设计方案】目录一、公司简介 (3)二、设计依据及原则 (5)三、设计方案 (8)四、服务 (12)五、工程报价 (13)一公司简介二、设计依据及原则1、设计依据XX是雷击高发区，每年因雷击造成的损失高达几亿元（去年有统计的数据为2.8亿元）。

为了促进防雷减灾工作的进行，国家和各级政府部门出台了相关的法律、法规，如中国气象局令第3号《防雷减灾管理办法》、《中华人民共和国气象法》、《XX市气象条例》、《XX市防御雷电灾害管理办法》。

为了切实有效地解决雷击的危害问题，对所保护设备实施综合防雷工程。

2、设计理论由于雷电具有高电压、大电流和瞬时性特点，强大的闪电产生静电场、电磁场和电磁辐射，以及雷电波入侵、地电位反击等，统称雷击电磁脉冲LEMP，严重干扰无线电通讯和各种电子设备的正常工作，在一定范围内造成许多微电子设备损坏。

IEC指出：“雷电，高科技的天敌”。

因为防雷击电磁脉冲LEMP是富兰克林避雷针等防直击雷系统无法保证的。

雷击释放出数百兆焦耳能量，这一能量与敏感的电子设备可承受的毫焦耳量级差别悬殊，需要有一种合理的工程保护方式。

既要防护直接雷击，又要防护雷击电磁脉冲LEMP，这就是综合防雷工程。

⑴、防护直接雷击措施：泄流：建议全面检测建筑物原有的防雷击措施，测量防直击雷装置的接地电阻，对不合格的部分防雷设施进行整改，以便更好将雷击电流分流散流入地。

（2）、感应雷击防护措施：屏蔽、均压、合理布线、接地和箝位保护。

A．屏蔽：利用各种人工的屏蔽箱管、法拉第屏蔽笼、钢筋结构等和各种可以利用的自然屏蔽体来阻挡、衰减施加在微电子上的电磁干扰和过电压能量。

在主机房，安装防静电地板，用作电磁屏蔽和防静电感应。

B．均压：即等电位连接。

在建筑物的首层、顶层以及各机房均应实行等电位连接，指对于同一楼层同一部位的不同的电缆外皮金属屏蔽层、设备外壳、金属构架（构件）、管道在等电带上进行电气搭接，以均衡电位，消除雷电引起的毁灭性电位差。

机房防雷的安装及接线1.防雷器起到的作用是对雷电流的吸收和泄放作用。

所有的防雷产品必须接地。

2.防雷器串联/并联在被保护设备与信号通道之间；3.信号防雷器的输入端（IN）与信号通道相连，输出端（OUT）与被保护设备相连并紧靠被保护设备安装，不能接反；接地体（包括防雷、交流零线的重复接地，保护接地、联合接地、电缆金属外护套，以及各种自然接地体等），地下引接线及地上裸导体的连接等，应采取以下减少电化学腐蚀的措施：①接地体（包括地下的引接线）应采用镀锌钢材、铸钢材、铜材或石墨电极;②减少联合接地系统的直流工作电流;③保护接地系统应没有直流或交流电流;④引入电缆应采用有绝缘外护套的电缆或将电缆金属外护套与室内接地系统加绝缘措施；⑤两种不同的金属线（或金属排）连接时，应尽量采用熔接，保证无假焊、虚焊，当采用紧固件连接时，其连接处应镀锡。

接地体的引线不允许采用钢管保护，应采取绝缘措施。

采用分设接地方式时应做到：①各种地下接地体、地下裸引线之间的距离应＞20m,接地装置埋设地点应设地线桩。

②在电源室内应分别装设保护接地排和联合接地排。

③接地系统的室外引接导线与房屋避雷泄流线的空间距离：当房屋高度在30m 及以下时，一般应＞2m。

联合接地系统应按机械室分类接入联合接地排，连接处所如下:①各种直流电源母线需接地的一极;②引入架，试验架，引入试验架，测量台、试验台的测试用地，以及测试仪表的接地;③各机械室不接入交流电源的金属机架（电源室的直流配电屏机架不应接地）；④电报机械和自动电话中继器的工作接地;⑤引入电缆的绝缘金属护套，配线电缆的金属屏蔽层;⑥各通信机械室的保安避雷器（包括放电间隙，避雷器等）；⑦容易产生噪声干扰的盘架单独接地。

保护接地系统按设备分别接入保护接地排，连接处所如下：①交流配电盘、整流器、其他交流电源设备以及接入交流电源的机架、机壳;②交流电源线的金属外皮;③交流三相四线制配电系统的中性线重复接地。

机房防雷接地概述近些年来由于高新技术的发展，尤其是电子技术的飞速发展，推动了电子用电设备的普及和应用，其中借助计算机系统进行信息处理、数据处理、自动化控制、网络通讯、设计开发等，大大提高了人们的工作质量和效率。

但先进的电子设备包括电子计算机耐受过电压、过电流的能力相对较低，同时也缺乏必要的雷害防护技术措施，另外，在现代高新技术电子产品的生产中大量采用了大规模及超大规模的电子集成电路制造技术，当今电子设备、计算机系统的网络化程度越来越高，如通讯系统、视频、信号、工业自动化控制网络、计算机网络系统等，它们的传输线路，特别是暴露在室外的长距离输送线，以及动力电源输送线路等，都有可能遭受雷击，产生雷击过电压，并侵入设备，将设备击毁。

1971年美国通用研究公司R·D希尔用仿真试验建立模式证明：由于雷电干扰，对无屏蔽的计算机当磁感应强度Bm=0.07GS时，计算机会误动作；当Bd=2.4GS时，计算机设备会永久性损坏。

人类在1973年将1万个元件安置在1cm2面积上，这标志着进入信息时代，这个面积数值一直在逐渐变小。

特别是电子技术从本世纪六十年代的电子管元器件发展到八十年代大型集成电路以来，元件的耐受能量已由0.1~10J降至10―8~10―6J，因而设备损坏率骤然升高。

图1由上图可见，尽管雷击干扰数十年变化不大，但电子设备的抗冲击水平在下降，间接导致雷击干扰灾难系数增加。

一位奥地利人对其所在地区自1960年~1992年间雷击损失保险理赔件数进行过统计，发现在这33年中，该地区因直接雷击造成的事故（火灾、建筑物破坏等）每年都约为100起左右，而电子设备的损坏却由1960年的931起上升到1992年的23768起！[图2]图2图33是慕尼黑TELA保险公司的损害分析，说明雷害损失从1978年到1994年的年中上升了400%。

而德国法兰克福ELELTRA保险公司的统计说明在1994年的灾害赔偿中雷击过电压损失占33.8%，为第一位（图4）。
