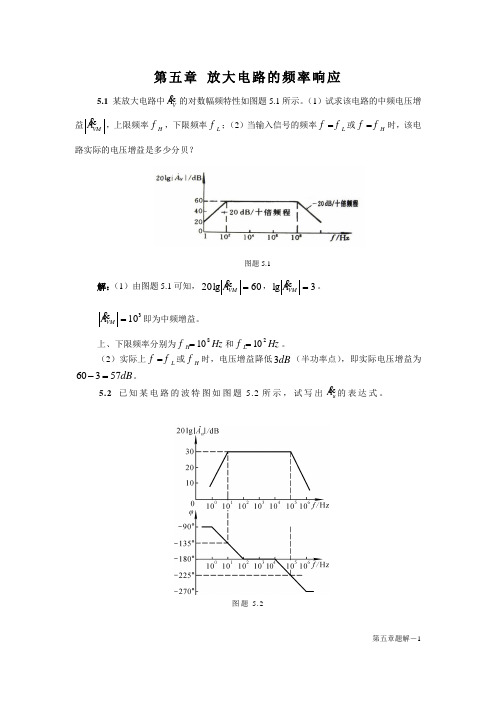

第五章 放大电路的频率响应5.1 某放大电路中VA 的对数幅频特性如图题5.1所示。
（1）试求该电路的中频电压增益VMA ，上限频率Hf ，下限频率L f ；（2）当输入信号的频率L f f =或Hff =时，该电路实际的电压增益是多少分贝？图题5.1解：（1）由图题5.1可知，60lg 20=VM A ，3lg =VM A 。
310=VM A 即为中频增益。
上、下限频率分别为Hz f H 810=和Hz f L 210=。
（2）实际上L f f =或Hf时，电压增益降低dB 3（半功率点），即实际电压增益为dB 57360=-。
5.2 已知某电路的波特图如图题5.2所示，试写出uA 的表达式。
图题 5.2解: 设电路为基本共射放大电路或基本共源放大电路。
)10j 1)(10j 1( 3.2j )10j 1)(j 101(3255f f f A f f A uu++-≈++-≈ 或 5.3 已知某放大电路电压增益的频率特性表达式为)101)(101(101005f j f j fjA V ++=（式中f 的单位为Hz ）试求：该电路的上、下限频率，中频电压增益的分贝数，输出电压与输入电压在中频区的相位差。
解：上下限频率分别为Hz f H 510=和Hz f L 10=，中频增益100=VM A ，转化为分贝数：dB A VM 40220100lg 20lg 20=⨯==，VM A 为实数，故i V ，0V 相位差为0。
5.4 一放大电路的增益函数 )102(1110210)(6⨯+⋅⨯+=ππs s ss A试绘出它的幅频响应的波特图，并求出中频增益，下限频率L f 和上限频率Hf 以及增益下降到1时的频率。
解：由拉氏变换可知，f j S π2=故电压增益：21022111022210)(⨯+⋅⨯+=πππππf j f j f j f A V6101110110f j f j +⋅-=于是，Hz f L 10=，Hz f H 610=，10=VM A ，波特图如图解5.4所示。
第五章 放大电路的频率响应5.1具有相同参数的两级放大电路在组成它的各个单管的截止频率处,幅值下降[ ]A. 3dBB. 6dBC. 10dBD. 20dB5.2在出现频率失真时，若u i 为正弦波，则u o 为 [ ] A. 正弦波 B. 三角波 C. 矩形波 D. 方波5.3 多级放大电路放大倍数的波特图是 [ ] A. 各级波特图的叠加 B. 各级波特图的乘积C. 各级波特图中通频带最窄者D. 各级波特图中通频带最宽者 5.4 当输入信号频率为f L 或f H 时，放大倍数的幅值约为中频时的 [ ]倍。
A.0.7 B.0.5 C.0.9 D.0.15.5 在阻容耦合放大器中，下列哪种方法能够降低放大器的下限频率？[ ]A ．增大耦合电容B ．减小耦合电容C ．选用极间电容小的晶体管D ．选用极间电容大的晶体管5.6 当我们将两个带宽均为BW 的放大器级联后，级联放大器的带宽 [ ] A 小于BW B 等于BW C 大于BW D 不能确定 5.7 填空：已知某放大电路电压放大倍数的频率特性为6100010(1)(1)1010u fjA f f j j =++ （式中f 单位：Hz ）表明其下限频率为 ，上限频率为 ，中频电压增益为 dB ，输出电压与输入电压在中频段的相位差为 。
5.8 选择正确的答案填空。
幅度失真和相位失真统称为 失真(a.交越b.频率)，它属于 失真(a.线性b.非线性)，在出现这类失真时，若u i 为正弦波，则u o 为 波(a.正弦b.非正弦)，若u i 为非正弦波，则u o 与u i 的频率成分 (a.相同b.不同)。
饱和失真、截止失真、交越失真都属于 失真(a.线性b.非线性)，在出现这类失真时，若u i为非正弦波，则u o为波(a.正弦b.非正弦)，u o与u i的频率成分(a.相同b.不同)。
5.9 选择正确的答案填空。
晶体管主要频率参数之间的关系是。
a.f a<fβ<f Tb.f T<fβ<f ac.f a<f T <fβd.fβ<f T <f ae.fβ<f a <f T5.10 选择正确的答案填空。
