如何看建筑施工图(土建必看)

施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。

除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，才能交圈配合，不出差错。

为此必须学会识图方法，才能收到事半功倍的效果。

（01）循序渐进拿到一份图纸后，先看什么图，后看什么图，应该有主有次。

一般是按如下顺序进行：1、仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；2、接着看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；3、看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；4、看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；5、最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；6、另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。

只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到先看说明后看图，顺序最好平立剖；查对节点和大样，建筑结构对照读”这样才能收到事半功倍的效果。

（02）记住尺寸内容建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。

俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。

但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要，也不可能将图上所有的尺寸都记住。

但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。

这样可以加深对设计图纸的理解，有利于施工操作，减少或避免施工错误。

一般来说，作为要牢记以下一些尺寸：开间进深要记牢，长宽尺寸莫忘掉纵横轴线心中记，层高总高很重要结构尺寸要记住，构件型号别错了基础尺寸是关键，结构强度不能少梁柱断面记牢靠，门窗洞口要留好。

建筑施工图纸怎么看，此文一定教会你识图！
一、常用建筑符号含义示例图
1、材料类
2、构造类
3、构件代号含义
二、很好记的看图口诀
给你一张图纸，一定要认真、仔细看，一定要细心，因为图纸出错一点点，直接影响施工。

简单重复一下口诀：
1、从上往下看，从左往右看。

2、由外向里看，由大向小看，由粗向细看。

3、图样说明对照看，建施结施结合看，设备图纸参照看。

4、先看全局性基本图，后看局部性详图。

三、复杂的线条、图例符号
1、复杂的符号含义：
2、尺寸与标高
3、索引和详图符号
4、引出线
5、图形折断的符号
6、对称的符号
7、坡度的符号
8、连接的符号
9、指北针
四、实战看图
建筑施工图是表示房屋总体布局、建筑外形、内部布置以及细部构造、内外装修、施工要求等内容的图样。

1、总平面图
2、平面图和常用图例
3、立面图
4、剖面图
5、详图。

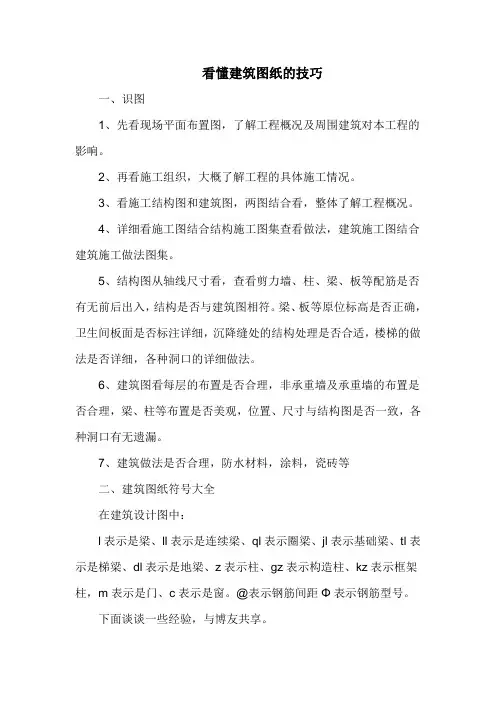

看懂建筑图纸的技巧一、识图1、先看现场平面布置图，了解工程概况及周围建筑对本工程的影响。

2、再看施工组织，大概了解工程的具体施工情况。

3、看施工结构图和建筑图，两图结合看，整体了解工程概况。

4、详细看施工图结合结构施工图集查看做法，建筑施工图结合建筑施工做法图集。

5、结构图从轴线尺寸看，查看剪力墙、柱、梁、板等配筋是否有无前后出入，结构是否与建筑图相符。

梁、板等原位标高是否正确,卫生间板面是否标注详细，沉降缝处的结构处理是否合适,楼梯的做法是否详细,各种洞口的详细做法。

6、建筑图看每层的布置是否合理，非承重墙及承重墙的布置是否合理,梁、柱等布置是否美观，位置、尺寸与结构图是否一致,各种洞口有无遗漏.7、建筑做法是否合理，防水材料，涂料，瓷砖等二、建筑图纸符号大全在建筑设计图中：l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁、z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗.＠表示钢筋间距Φ表示钢筋型号。

下面谈谈一些经验，与博友共享.1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名,校对人签名,并加盖出图章，注册执业章。

2、建筑设计图纸中，长度一般以mm为，有加以说明的除外;看图时注意结合“建筑用料说明”与其他图纸进行综合.“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采用的做法。

没有打勾的，非该设计所采用的做法.3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。

”解读为：强度为c的钢筋混凝土结构的基础梁,宽240mm，高400mm,配4条直径16厘（16mm）螺纹的主钢筋,每间隔200mm 箍一个直径6厘的钢筋长方形环络。

（长方形环络长约340--350mm,宽约180mm-—190mm）.4、如在建筑设计图中：“c20砼小柱（240240)配4φ12箍］6＠200。

”其中，“］6@200”为不规范标注,应为“φ6＠200"。

建筑工程施工图的识读方法
建筑工程施工图的识读方法包括以下几步：
1.了解图纸标准：建筑工程施工图是按照国际标准或国家标准制作的，可以在图纸上查看详细信息，例如图纸的名称、编号、比例和尺寸等。

2.了解图例：图例是施工图中一些常用元素的图形符号的说明，包括墙体、门窗、结构构件、管道、设备等。

3.了解基础图纸：基础图纸是建筑工程施工图的基础，包括地形图、地下管线图等。

需要整体把握基础图纸的内容，以便了解建筑的施工情况。

4.了解平面图：平面图是建筑施工图的主体部分，它显示了建筑物的分层布置和各层的平面布局，包括墙壁、窗户、门、楼梯、电梯和管道等。

需要注意平面图的比例尺、正北方向和地形面高度等要素。

5.了解立面图：立面图是建筑物的侧面图，它描述了建筑物的外观和细节，包括墙体、窗户、檐口和屋顶等。

需要特别注意立面图的比例尺和视线方向。

6.了解细节图：细节图是建筑物中的一些细节和装饰的详细展示，包括门窗、楼梯、装饰板、铁艺等。

细节图需要仔细观察，以便了解施工过程中需要注意的问题。

7.了解构造图：构造图是建筑物的结构和构造的图纸。

需要特别注意构造图的比例尺、设计荷载、材料规格等要素。

8.熟悉施工图的样式：施工图一般分为图集、标准图和施工详图等。

需要了解每种类型的图样式和实际应用中的使用情况。

建筑工程施工图快速识读技巧建筑工程施工图是指将设计图通过说明符号、规格尺寸、注记等方式，将设计方案转换为实施方案的图纸。

施工图分为建筑结构、给排水、电气、供暖、通风、空调等多个专业，而每个专业图纸都有其特定的符号、尺寸、注记等。

为了快速识读施工图，需要掌握以下技巧。

技巧一：理解基本图形建筑施工图常使用的基本图形包括直线、曲线、圆、矩形、三角形等。

了解这些基本图形的特点和应用场景，可以快速理解施工图中的结构和布局。

技巧二：熟悉符号注记施工图中的符号和注记是指示实施方案的关键。

例如给排水管路的符号、电气线路的符号等，都需要能够快速识别。

熟悉这些符号注记，可以在浏览施工图时准确定位到关键细节。

技巧三：掌握尺寸定位施工图中的尺寸是指示元素尺寸或位置的数字。

掌握尺寸的定位和测量技巧，可以帮助我们快速确定施工设计的数据，例如墙体厚度、管道走向等。

技巧四：了解专业差异不同专业的施工图有其独特的符号和注记。

例如，给排水图中的H、C、W等符号分别代表着热水、冷水、污水管道，而电气图中的L、N、E分别代表着线路的相、零、地。

了解这些专业差异，可以更准确地理解施工图中的内容。

技巧五：注意比例尺施工图中的比例尺是图形之间尺寸比例的体现。

通常，施工图中的比例尺为1:50、1:100等。

在读取施工图时，需要注意比例尺的大小，以便正确地理解图形尺寸和位置。

技巧六：结合平面图平面图是建筑施工图中的一种，它以建筑物上部的平面形象为基础，呈现出建筑物的布局和结构。

阅读施工图时，可以结合平面图来更好地掌握建筑物的整体形态。

以上就是建筑工程施工图快速识读技巧。

熟练掌握这些技巧，可以帮助工程师更快速、准确地阅读和理解施工图，从而提高施工效率和质量。

建筑施工图纸怎么看建筑施工图纸怎么看？建筑施工图纸主要用来表示房屋的规划位置、外部造型、内部布置、内外装修、细部构造、固定设施及施工要求等。

建筑施工图纸包括施工图首页、总平面图、平面图、立面图、剖面图和详图。

建筑施工过程中，看准确建筑施工图纸对于施工顺利完成有着至关重要作用，以下是如何看建筑施工图纸的技巧分享：1、建筑施工图的组成部分构造设计第一步就是看懂建筑施工图，建筑专业是整个建筑物设计的龙头，没有建筑设计其他专业也就谈不上设计了，所以看懂建筑施工图就显得格外重要。

大体上建筑施工图包括以下部分：图纸目录，门窗表，建筑设计总说明，一层〜屋顶的平面图，正立面图，背立面图，东立面图，西立面图，剖面图（视情况，有多个），节点大样图及门窗大样图，楼梯大样图（视功能可能有多个楼梯及电梯）。

作为一个构造设计师必须认真严谨的把建筑图理一遍，不懂的地方需要向建筑及建筑图上涉及的其他专业请建，要做到绝对明了建筑的设计构思和意图。

2、图纸目录及门窗表图纸目录是了解整个建筑设计整体情况的目录，从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能，如果图纸目录与实际图纸有出入，必须与建筑核对情况。

门窗表相信大家不会陌生，就是门窗编号以及门窗尺寸及做法，这对大家在构造中计算荷载是必不可少的。

3、建筑设计总说明建筑设计总说明对构造设计是非常重要的，因为建筑设计总说明中会提到很多做法及许多构造设计中要使用的数据，比方：建筑物所处位置（构造中用以确定设防列度及风载雪载），黄海标高（用以计算根底大小及埋深桩顶标高等，没有黄海标高，施工中根本无法施工），墙体做法地面做法楼面做法...等等做法（用以确定各部分荷载），总之看建筑设计说明时不能草率，这是构造设计正确与否非常重要的一个环节。

4、建筑平面图建筑平面图就比较直观了，主要信息就是柱网布置及每层房间功能墙体布置门窗布置楼梯位置等。

而一层平面图在开展上部构造建模中是不需要的（有架空层及地下室等除外），一层平面图是在做根底时使用，至于如何真正的做构造设计本文不详述，这里只讲如何看建筑施工图。

看懂建筑图纸的技巧一、识图1、先看现场平面布置图，了解工程概况及周围建筑对本工程的影响。

2、再看施工组织，大概了解工程的具体施工情况。

3、看施工结构图和建筑图，两图结合看，整体了解工程概况。

4、详细看施工图结合结构施工图集查看做法，建筑施工图结合建筑施工做法图集。

5、结构图从轴线尺寸看，查看剪力墙、柱、梁、板等配筋是否有无前后出入，结构是否与建筑图相符。

梁、板等原位标高是否正确，卫生间板面是否标注详细，沉降缝处的结构处理是否合适，楼梯的做法是否详细，各种洞口的详细做法。

6、建筑图看每层的布置是否合理，非承重墙及承重墙的布置是否合理，梁、柱等布置是否美观，位置、尺寸与结构图是否一致，各种洞口有无遗漏。

7、建筑做法是否合理，防水材料，涂料，瓷砖等二、建筑图纸符号大全在建筑设计图中：l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁、z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。

@表示钢筋间距Φ表示钢筋型号。

下面谈谈一些经验，与博友共享。

1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。

2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。

“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采用的做法。

没有打勾的，非该设计所采用的做法。

3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。

”解读为：强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16mm）螺纹的主钢筋，每间隔200mm 箍一个直径6厘的钢筋长方形环络。

(长方形环络长约340--350mm，宽约180mm--190mm)。

4、如在建筑设计图中：“c20砼小柱（240240）配4φ12箍］6＠200。

”其中，“］6＠200”为不规范标注，应为“φ6＠200”。

(一)1.先看现场平面布置图，了解工程概况及周围建筑对本工程的影响。

2.再看施工组织，大概了解工程的具体施工情况。

3.看施工结构图和建筑图，两图结合看，整体了解工程概况。

4.详细看施工图结合结构施工图集查看做法，建筑施工图结合建筑施工做法图集。

5.结构图从轴线尺寸看，查看剪力墙、柱、梁、板等配筋是否有无前后出入，结构是否与建筑图相符。

梁、板等原位标高是否正确，卫生间板面是否标注详细，沉降缝处的结构处理是否合适，楼梯的做法是否详细，各种洞口的详细做法。

6.建筑图看每层的布置是否合理，非承重墙及承重墙的布置是否合理，梁、柱等布置是否美观，位置、尺寸与结构图是否一致，各种洞口有无遗漏。

7.建筑做法是否合理，防水材料，涂料，瓷砖等（二）建筑图纸符号大全在建筑设计图中，l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁，z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。

@表示钢筋间距Φ表示钢筋型号，正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。

2、建筑设计图纸中，长度一般以mm为单位，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。

“建筑用料说明”中，在各小项的前面有打上“√ ”的，为该设计所采用的做法。

没有打勾的，非该设计所采用的做法。

3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。

”解读为：强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘的钢筋长方形环络。

(长方形环络长约340--350 mm ，宽约180mm--190mm)。

4、如在建筑设计图中：“c20砼小柱（240240）配4φ12箍］6＠200。

”其中，“］6＠200”为不规范标注，应为“φ6＠200”。

看懂建筑图纸的技巧一、识图1、先看现场平面布置图,了解工程概况及周围建筑对本工程的影响。

2、再看施工组织,大概了解工程的具体施工情况。

3、看施工结构图和建筑图，两图结合看，整体了解工程概况。

4、详细看施工图结合结构施工图集查看做法，建筑施工图结合建筑施工做法图集。

5、结构图从轴线尺寸看，查看剪力墙、柱、梁、板等配筋是否有无前后出入，结构是否与建筑图相符。

梁、板等原位标高是否正确，卫生间板面是否标注详细，沉降缝处的结构处理是否合适，楼梯的做法是否详细，各种洞口的详细做法。

6、建筑图看每层的布置是否合理,非承重墙及承重墙的布置是否合理，梁、柱等布置是否美观，位置、尺寸与结构图是否一致，各种洞口有无遗漏。

7、建筑做法是否合理,防水材料,涂料，瓷砖等二、建筑图纸符号大全在建筑设计图中：l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁、z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。

＠表示钢筋间距Φ表示钢筋型号。

下面谈谈一些经验，与博友共享。

1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名,审定者签名，校对人签名，并加盖出图章，注册执业章。

2、建筑设计图纸中，长度一般以mm为,有加以说明的除外;看图时注意结合“建筑用料说明"与其他图纸进行综合。

“建筑用料说明”中，在各小项的前面有打上“√"的,为该设计所采用的做法。

没有打勾的，非该设计所采用的做法。

3、如在建筑设计图中：“c20钢筋砼jl(240400）配4φ16络φ6＠200箍。

"解读为:强度为c的钢筋混凝土结构的基础梁，宽240mm,高400mm，配4条直径16厘（16mm）螺纹的主钢筋,每间隔200mm 箍一个直径6厘的钢筋长方形环络.（长方形环络长约340—-350mm，宽约180mm——190mm）。

4、如在建筑设计图中：“c20砼小柱（240240）配4φ12箍］6@200。

土建图纸怎么看土建图纸是建筑项目中非常重要的文件之一，它们记录了建筑设计师的构思和计划，以及各种细节和要求。

对于工程师、建筑师、施工人员和项目经理来说，理解和正确解读土建图纸至关重要。

本文将为读者提供一些关键的指导，帮助他们更好地理解和运用土建图纸。

1. 图纸类型首先，理解不同类型的土建图纸是十分重要的。

常见的土建图纸包括平面图、立面图、剖面图、细部图、施工图等。

平面图显示建筑物的地面布局和房间位置，立面图展示建筑物的正面和侧面外观，剖面图则展示建筑物的内部结构和层次。

细部图则更加注重细节，展示了具体的建筑构件和装饰细节。

施工图则更加详细，包括了材料、尺寸、标准和施工方法等。

2. 尺寸和比例土建图纸通常按照比例来绘制，比如1:50或1:100等。

在看图纸时，了解比例和尺寸是非常重要的。

在图纸上标注的尺寸应与实际建筑物相对应。

此外，图纸上的文字和标记也应该是清晰可读的，以便正确理解设计意图。

3. 符号和标记土建图纸上通常使用了大量的符号和标记来表示不同的元素和要素。

例如，墙体、门窗、楼梯、管道、电线等都有对应的符号。

了解这些符号和标记是必要的，以便正确地解读图纸并理解设计意图。

一般来说，图纸上会有相应的图例来解释这些符号和标记的含义，务必仔细阅读和理解。

4. 建筑布局土建图纸上的平面图通常展示了建筑物的总体布局和房间划分。

通过仔细观察平面图，可以了解到建筑物的整体结构和空间安排，包括房间的大小、位置和连接方式等。

此外，平面图也会标明建筑物的主要功能区域，比如客厅、餐厅、卧室等。

5. 剖面和细节剖面图和细节图是土建图纸中的重要组成部分。

剖面图可以展示建筑物的内部结构和层次，包括墙体、地板、屋顶、梁柱等。

通过观察剖面图，可以了解建筑物的垂直维度和各种构件的布置。

细节图则更加注重具体的构件和装饰细节，比如窗户、门、立柱、扶手等。

通过仔细观察和理解细节图，可以确保建筑物在施工过程中细节的正确落实。

6. 施工图和注释施工图是土建图纸中的最终版本，它包括了详细的尺寸、材料规格、施工准则和标注等信息。

建筑图纸怎么看？高手教你五步看懂建筑图纸- 园林相关建筑工程师在识图、审图的过程中是怎么看的建筑图纸?今天小编就主要给大家解答这个问题，工程师做设计或其他建筑方面从业者在做相关工作时，看懂图纸是第一关。

建筑图纸怎么看呢?主要是从五个方面循序渐进的看图，审图，下面就赶紧来学习一下吧!注意：首先要把第一页，也就是设计说明书那页看明白，这对理解后面的图纸有很大作用。

后面的图纸有一定专业基础应该不成问题，没基础也不怕，拿图到现场一一对照是很快熟悉的办法。

如果实在没时间去现场，就先看正立面侧立面等整体图，把楼的大概模样在脑海里有个概念，再细部对照就很容易理解了，剩下些特殊的节点看不懂就要找人问问了。

一般建筑图纸的字母都是根据其汉语拼音的首字母表示。

工程开工之前，需识图、审图，再进行图纸会审工作。

如果有识图、审图经验，掌握一些要点，则事半功倍。

现谈谈本人的识图、审图经验，供参考。

识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。

一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼?是商场还是宿舍?了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米;车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。

最后识读建筑说明，熟悉工程装修情况。

二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。

检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。

识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。

熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。

吃透建筑施工图纸十大技巧施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。

除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，才能交圈配合，不出差错。

为此必须学会识图方法，才能收到事半功倍的效果。

今天给大家一些基本的识图方法。

一，循序渐进；拿到一份图纸后，先看什么图，后看什么图，应该有主有次。

一般是按如下顺序进行：1、仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；2、接着看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；3、看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；4、看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；5、最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；6、另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。

只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到先看说明后看图，顺序最好为平、立、剖；查对节点和大样，建筑结构对照读”这样才能收到事半功倍的效果。

二，记住尺寸；内容建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。

俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。

但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要，也不可能将图上所有的尺寸都记住。

但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。

这样可以加深对设计图纸的理解，有利于施工操作，减少或避免施工错误。

建筑工程施工图快速识读一、认识建筑工程施工图在进行建筑工程施工之前，设计师需要将设计方案绘制成详细的图纸，以便施工人员按照图纸上的要求进行实际施工。

建筑工程施工图一般包括平面图、立面图、剖面图、节点图、结构图、设备图等。

这些图纸上标注了建筑的构造、材料、尺寸、位置、施工要求等关键信息。

1. 平面图：展示建筑物在水平方向上的布置，包括楼层平面布局、墙体厚度、开窗位置、门窗布置等。

2. 立面图：展示建筑物在垂直方向上的布置，包括建筑物外立面的设计、窗户、入口、槽口等。

3. 剖面图：展示建筑物在垂直方向上的切剖面，清晰展示建筑构造关系和各层结构。

4. 节点图：展示建筑构件之间的连接方式和构造细节，如柱-梁连接、梁-墙连接等。

5. 结构图：展示建筑物的结构布置、承重墙、柱、梁等的位置和尺寸。

6. 设备图：展示建筑内部设备的布置和连接方式，如电气图、给排水图等。

二、快速识读建筑工程施工图的方法1. 首先，要熟悉建筑图例及标识。

建筑工程施工图中会有各种符号、线型和颜色表示不同的构件、材料和尺寸，了解这些图例的含义是快速识读的基础。

2. 其次，逐图浏览各种图纸。

通过浏览平面图、立面图、剖面图等，整体了解建筑物的布局和结构，识别关键构件和设备的位置。

3. 注重细节，查看节点图和结构图。

节点图和结构图是施工中关键细节的展示，如构件连接方式、承重结构等，要仔细查看这些图纸，确保施工过程中细节不被忽略。

4. 注意施工要求和规范。

建筑施工图中会标注施工要求和规范，如施工顺序、材料要求、施工标准等，施工人员要严格按照这些要求进行工作。

5. 及时沟通与协调。

在识读建筑工程施工图的过程中，如有疑问或不明白之处，应及时与设计师或相关人员沟通和协调，确保施工符合设计要求。

通过以上方法，工程人员可以在短时间内快速识读建筑工程施工图，高效地进行施工工作，减少因施工图不清晰或理解错误而导致的问题和延误，确保工程质量和进度的达到。

建筑工程施工图的识读对于整个建筑工程的成功实施至关重要，对于提高建筑质量和工程效率有着重要的意义。

1、图纸目录及门窗表图纸目录是了解整个建筑设计整体情况的目录，从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能，如果图纸目录与实际图纸有出入，必须与建筑核对情况、门窗表相信大家不会陌生，就是门窗编号以及门窗尺寸及做法，这对大家在结构中计算荷载是必不可少的。

2、建筑施工图的组成部分结构设计第一步就是看懂建筑施工图，建筑专业是整个建筑物设计的龙头，没有建筑设计其他专业也就谈不上设计了，所以看懂建筑施工图就显得格外重要、大体上建筑施工图包括以下部分：图纸目录，门窗表，建筑设计总说明，一层~屋顶的平面图，正立面图，背立面图，东立面图，西立面图，剖面图(视情况，有多个)，节点大样图及门窗大样图，楼梯大样图(视功能可能有多个楼梯及电梯)、作为一个结构设计师必须认真严谨的把建筑图理一遍，不懂的地方需要向建筑及建筑图上涉及的其他专业请建，要做到绝对明了建筑的设计构思和意图。

3、建筑设计总说明建筑设计总说明对结构设计是非常重要的，因为建筑设计总说明中会提到很多做法及许多结构设计中要使用的数据，比如：建筑物所处位置(结构中用以确定设防列度及风载雪载)，黄海标高(用以计算基础大小及埋深桩顶标高等，没有黄海标高，施工中根本无法施工)，墙体做法地面做法楼面做法...等等做法(用以确定各部分荷载)，总之看建筑设计说明时不能草率，这是结构设计正确与否非常重要的一个环节。

4、建筑剖面图建筑部面图的作用是对无法在平面图及立面图表述清楚的局部剖切以表述清建筑设计师对建筑物内部的处理，结构工程师能够在剖面图中得到更为准确的层高信息及局部地方的高低变化，剖面信息直接决定了剖切处梁相对于楼面标高的下沉或抬起，又或是错层梁，或有夹层梁，短柱等、同时对窗顶是框架梁充当过梁还是需要另设过梁有一个清晰的概念。

5、建筑平面图建筑平面图就比较直观了，主要信息就是柱网布置及每层房间功能墙体布置门窗布置楼梯位置等、而一层平面图在进行上部结构建模中是不需要的(有架空层及地下室等除外)，一层平面图是在做基础时使用，至于如何真正的做结构设计本文不详述，这里只讲如何看建筑施工图、作为结构设计师在看平面图的同时，需要考虑建筑的柱网布置是否合理，不当之处应该讲出理由说服建筑修改，通常不影响建筑功能及使用效果上的修改，建筑也是会同意修改的，如果建筑不改那就只有哭哭再看图(人家是老大，没办法的...)，看建筑平面图，了解了各部分建筑功能，基本上结构上的活荷载取值心中就大致有值了，了解了柱网及墙体门窗的布置，柱截面大小梁高以及梁的布置也差不多有数了，反正有墙的下面一定有梁，除非是甲方自理的隔断，轻质墙也最好是立在梁上.值得一提的是，注意看屋面平面图，通常现代建筑为了外立面的效果，都有层面构架，通常都比较复杂，需要仔细的理解建筑的构思必要的时候咨询建筑或索要效果图，力求使自己明白整个构架的三维形成是什么样子的，这样才不会出错..另外，层面是结构找坡还是建筑找坡也需要了解清楚。

看懂建筑图纸的技巧一、识图1、先看现场平面布置图，了解工程概况及周围建筑对本工程的影响。

2、再看施工组织，大概了解工程的具体施工情况。

3、看施工结构图和建筑图，两图结合看，整体了解工程概况。

4、详细看施工图结合结构施工图集查看做法，建筑施工图结合建筑施工做法图集。

5、结构图从轴线尺寸看，查看剪力墙、柱、梁、板等配筋是否有无前后出入，结构是否与建筑图相符。

梁、板等原位标高是否正确，卫生间板面是否标注详细，沉降缝处的结构处理是否合适，楼梯的做法是否详细，各种洞口的详细做法。

6、建筑图看每层的布置是否合理，非承重墙及承重墙的布置是否合理，梁、柱等布置是否美观，位置、尺寸与结构图是否一致，各种洞口有无遗漏。

7、建筑做法是否合理，防水材料，涂料，瓷砖等二、建筑图纸符号大全在建筑设计图中：l表示是梁、ll表示是连续梁、ql表示圈梁、jl 表示基础梁、tl表示是梯梁、dl表示是地梁、z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。

@表示钢筋间距Φ表示钢筋型号。

下面谈谈一些经验，与博友共享。

1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。

2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。

“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采用的做法。

没有打勾的，非该设计所采用的做法。

3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。

”解读为：强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘的钢筋长方形环络。

(长方形环络长约340--350mm，宽约180mm--190mm)。

4、如在建筑设计图中：“c20砼小柱（240240）配4φ12箍］6＠200。

”其中，“］6＠200”为不规范标注，应为“φ6＠200”。

怎样看建筑施工图 (一)建筑施工图是建筑设计的重要一环，是建筑师和工程师一起完成的，用于指导施工过程中所需要的细节和部件。

因此，仔细地阅读和理解建筑施工图是非常重要的。

在学习和工作中，如何看建筑施工图呢？下面，本文将从以下几个方面进行说明。

1. 步骤一：整体阅读在看建筑施工图时，首先应该全面阅读整个图纸，了解整个建筑项目的布局以及每个部分的位置和属性。

在进行整体阅读时，需要关注的细节包括建筑的形状、高度、大小以及与周围环境的关系，例如道路、水源和电力供应。

在阅读的同时，应该注意建筑的各个部分之间的连通性，这样可以更好地理解建筑的结构和设计。

2. 步骤二：细节阅读接下来是仔细阅读每一部分的细节。

当阅读建筑施工图的细节时，需要同时查看不同的图层，例如结构、电气和管道层。

重点关注建筑的物理特征和规格，例如墙壁厚度、地板类型和窗户尺寸，以及建筑使用的材料和设备。

此外，当阅读建筑施工图时，还需要仔细查看标注和注释，这些说明了建筑各个部分的具体细节，例如钢筋的尺寸、混凝土的强度和管道材料等等，同时应该理解这些注释背后的意义。

3. 步骤三：交流确认最后一步是与设计团队进行交流确认。

如果您发现了建筑图上的任何不确定之处，或者希望对细节进行更深入的了解和解释，应该邀请相关的设计团队成员进行交流。

在与设计团队进行交流时，您可以提出自己的问题和困惑，并要求进行详细的解释。

如果需要进行修改，应该确保设计团队已经完全理解你的需求，并进行相应的修改和调整。

总结：看建筑施工图需要全面系统的了解，需要看整体、看细节和与设计团队进行沟通。

只有这样，才能最大限度地理解建筑师的设计，并有效监督施工，确保建筑的质量和安全。
