高压断路器分闸速度特性的计算机辅助计算

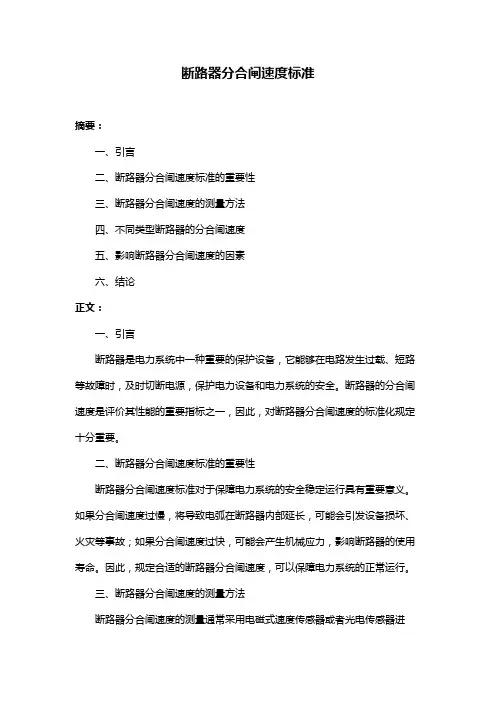

断路器分合闸速度标准摘要：一、引言二、断路器分合闸速度标准的重要性三、断路器分合闸速度的测量方法四、不同类型断路器的分合闸速度五、影响断路器分合闸速度的因素六、结论正文：一、引言断路器是电力系统中一种重要的保护设备，它能够在电路发生过载、短路等故障时，及时切断电源，保护电力设备和电力系统的安全。

断路器的分合闸速度是评价其性能的重要指标之一，因此，对断路器分合闸速度的标准化规定十分重要。

二、断路器分合闸速度标准的重要性断路器分合闸速度标准对于保障电力系统的安全稳定运行具有重要意义。

如果分合闸速度过慢，将导致电弧在断路器内部延长，可能会引发设备损坏、火灾等事故；如果分合闸速度过快，可能会产生机械应力，影响断路器的使用寿命。

因此，规定合适的断路器分合闸速度，可以保障电力系统的正常运行。

三、断路器分合闸速度的测量方法断路器分合闸速度的测量通常采用电磁式速度传感器或者光电传感器进行。

电磁式速度传感器通过测量断路器分合闸过程中的磁场变化来计算速度；而光电传感器则通过检测断路器分合闸过程中的光信号来测量速度。

四、不同类型断路器的分合闸速度不同类型的断路器其分合闸速度也有所不同。

根据国家标准，真空断路器的分合闸速度应为0.4-0.7m/s，必要时可以达到0.8-1.2m/s；而电子式塑壳断路器的分合闸速度则需要根据其额定电流和负荷特点等因素来确定。

五、影响断路器分合闸速度的因素断路器分合闸速度受到多种因素的影响，包括断路器的额定电压、负荷特性、恢复电压等。

此外，断路器的机械结构和材料也会对其分合闸速度产生影响。

六、结论断路器分合闸速度是评价断路器性能的重要指标，其标准化规定对于保障电力系统的安全稳定运行具有重要意义。

不同类型的断路器其分合闸速度也有所不同，需要根据具体情况进行选择。

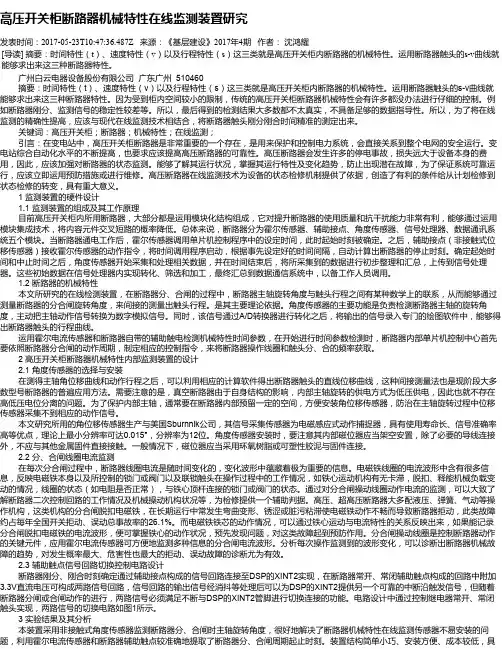

高压开关柜断路器机械特性在线监测装置研究发表时间：2017-05-23T10:47:36.487Z 来源：《基层建设》2017年4期作者：沈鸿耀[导读] 摘要：时间特性（t）、速度特性（v）以及行程特性（s）这三类就是高压开关柜内断路器的机械特性。

运用断路器触头的s-v曲线就能够求出来这三种断路器特性。

广州白云电器设备股份有限公司广东广州 510460摘要：时间特性（t）、速度特性（v）以及行程特性（s）这三类就是高压开关柜内断路器的机械特性。

运用断路器触头的s-v曲线就能够求出来这三种断路器特性。

因为受到柜内空间较小的限制，传统的高压开关柜断路器机械特性会有许多都没办法进行仔细的控制。

例如断路器刚分、监测信号的稳定性较差等。

所以，最后得到的检测结果大多数都不太真实，不具备足够的数据指导性。

所以，为了将在线监测的精确性提高，应该与现代在线监测技术相结合，将断路器触头刚分刚合时间精准的测定出来。

关键词：高压开关柜；断路器；机械特性；在线监测；引言：在变电站中，高压开关柜断路器是非常重要的一个存在，是用来保护和控制电力系统，会直接关系到整个电网的安全运行。

变电站综合自动化水平的不断提高，也要求应该提高高压断路器的可靠性。

高压断路器会发生许多的停电事故，损失远大于设备本身的费用，因此，应该加强对断路器的状态监测。

能够了解其运行状况，掌握其运行特性及变化趋势，防止出现潜在故障，为了保证系统可靠运行，应该立即运用预防措施或进行维修。

高压断路器在线监测技术为设备的状态检修机制提供了依据，创造了有利的条件给从计划检修到状态检修的转变，具有重大意义。

1 监测装置的硬件设计1.1 监测装置的组成及其工作原理目前高压开关柜内所用断路器，大部分都是运用模块化结构组成，它对提升断路器的使用质量和抗干扰能力非常有利，能够通过运用模块集成技术，将内容元件交叉短路的概率降低。

总体来说，断路器分为霍尔传感器、辅助接点、角度传感器、信号处理器、数据通讯系统五个模块。

高压断路器电气试验作业指导书1、作业方法、要求及质量标准1.1、绝缘电阻测量1）根据相关规程要求，采用相应档位测量断路器的分闸断口、合闸整体及绝缘拉杆的绝缘电阻，测量时正确连接导线，注意操作顺序以防烧坏绝缘电阻测试仪。

测量出来的绝缘电阻应和出厂值作比较，应无明显变化。

2）对于断路器的二次回路试验，采用1000V或者500V的兆欧表测量二次回路对地绝缘电阻的绝缘电阻。

将兆欧表的L端接入被测绝缘的考核端，将E端子接地，兆欧表摆放平稳，然后驱动兆欧表，转速均匀，保持每分钟120转的速度，待表针读书静止时可以读取绝缘电阻数值并记录。

测量出来的绝缘电阻应不小于2兆欧。

测量时断开二次回路的接地线，短接所有二次回路，无法短接的可以采用单独测量，或点接触测量。

3）对断路器的分合闸线圈，应测量其单独的绝缘电阻，断开二次接线，采用1000V或者500V的兆欧表测量，将兆欧表的L端接入线圈，将E端子接地，兆欧表摆放平稳，然后驱动兆欧表，转速均匀，保持每分钟120转的速度，待表针读书静止时可以读取绝缘电阻数值并记录。

测量出来的绝缘电阻应不小于10兆欧。

4.1.3、测量注意事项1）测量绝缘电阻时，必须等到指针稳定后才可读数，一般来说，读取一分钟时的指针示数是较为科学的。

2）停止测量时，应先断开测试线，然后停止驱动兆欧表，这样可以避免试品感应电压的反冲击损坏仪表。

3）当测量环境湿度较大或者表面泄漏电流较大时，可以采用屏蔽法，用铁丝将试品的绝缘伞裙紧紧一道至三道，然后引至兆欧表的G端子。

同时可以用干燥的棉布擦拭试品的表面，保持干燥清洁，减少表面泄漏。

4）二次回路绝缘电阻测试时，应尽量观察兆欧表的指针偏转情况，避免在发生击穿及闪络现象时扩大击穿面。

5）由于断路器构造的原因，无法测量其绝缘拉杆绝缘电阻的情况下，可通过测量其动触头对地的绝缘电阻来旁证其绝缘的可靠性。

6）测试完毕后，应采用放电棒将测试带电部位充分放电，以保证下步测试的正确性及后期工作的安全性。

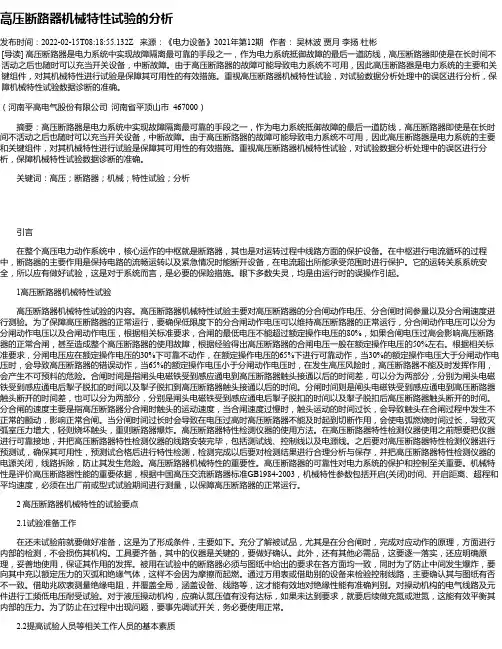

高压断路器机械特性试验的分析发布时间：2022-02-15T08:18:55.132Z 来源：《电力设备》2021年第12期作者：吴林波贾月李扬杜彬[导读] 高压断路器是电力系统中实现故障隔离最可靠的手段之一，作为电力系统抵御故障的最后一道防线，高压断路器即使是在长时间不活动之后也随时可以充当开关设备，中断故障。

由于高压断路器的故障可能导致电力系统不可用，因此高压断路器是电力系统的主要和关键组件，对其机械特性进行试验是保障其可用性的有效措施。

重视高压断路器机械特性试验，对试验数据分析处理中的误区进行分析，保障机械特性试验数据诊断的准确。

（河南平高电气股份有限公司河南省平顶山市 467000）摘要：高压断路器是电力系统中实现故障隔离最可靠的手段之一，作为电力系统抵御故障的最后一道防线，高压断路器即使是在长时间不活动之后也随时可以充当开关设备，中断故障。

由于高压断路器的故障可能导致电力系统不可用，因此高压断路器是电力系统的主要和关键组件，对其机械特性进行试验是保障其可用性的有效措施。

重视高压断路器机械特性试验，对试验数据分析处理中的误区进行分析，保障机械特性试验数据诊断的准确。

关键词：高压；断路器；机械；特性试验；分析引言在整个高压电力动作系统中，核心运作的中枢就是断路器，其也是对运转过程中线路方面的保护设备。

在中枢进行电流循环的过程中，断路器的主要作用是保持电路的流畅运转以及紧急情况时能断开设备，在电流超出所能承受范围时进行保护。

它的运转关系系统安全，所以应有做好试验，这是对于系统而言，是必要的保险措施。

眼下多数失灵，均是由运行时的误操作引起。

1高压断路器机械特性试验高压断路器机械特性试验的内容。

高压断路器机械特性试验主要对高压断路器的分合闸动作电压、分合闸时间参量以及分合闸速度进行测验。

为了保障高压断路器的正常运行，要确保低限度下的分合闸动作电压可以维持高压断路器的正常运行，分合闸动作电压可以分为分闸动作电压以及合闸动作电压，根据相关标准要求，合闸的最低电压不能超过额定操作电压的80%，如果合闸电压过高会影响高压断路器的正常合闸，甚至造成整个高压断路器的使用故障，根据经验得出高压断路器的合闸电压一般在额定操作电压的50%左右。

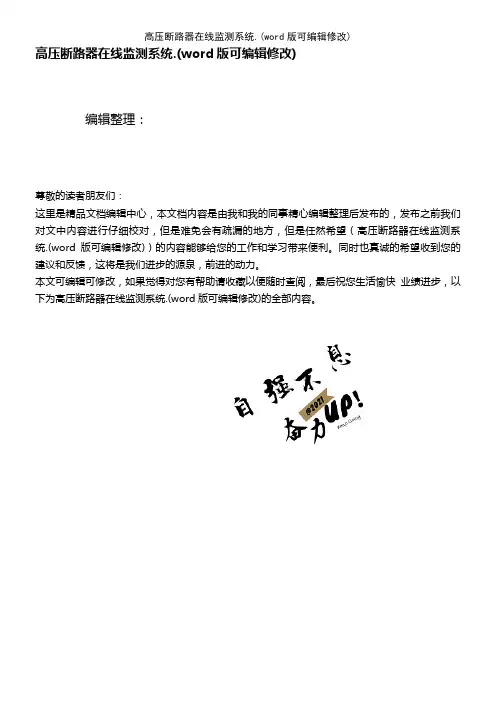

高压断路器在线监测系统.(word版可编辑修改)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（高压断路器在线监测系统.(word版可编辑修改)）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为高压断路器在线监测系统.(word版可编辑修改)的全部内容。

高压断路器在线监测系统1。

1 系统简介北京九为安泰科技有限公司高压断路器在线监测系统采用先进的传感器技术、数据通信技术与在线监测技术，可实现对高压断路器运行状态、动作过程的实时在线监测；实现对操动机构和储能机构的故障诊断；实现对触头电寿命的综合分析，进而对高压断路器存在的拒动、误动等隐患进行预警，为高压断路器的状态检修提供充分的依据。

高压断路器在线监测系统能对断路器的开断电流与开断次数、分闸线圈电流、合闸线圈电流、分合闸控制电源电压、储能电机电流、储能电机电源电压、断路器辅助接点、储能系统辅助接点、触头行程以及机械振动等重要状态信息进行在线监测,适用于不同220kV ∼10kV 电压等级的SF6及真空高压断路器，能同时对一个变电站内多台断路器进行实时监测与诊断，监测数据可远程上传。

系统采用传感器体外安装方式,无需更改运行中高压断路器的机械部件及控制系统接线，对高压断路器运行无影响，安全可靠，能够有效地提高对高压断路器的监测和管理水平。

1.2 系统结构系统结构图高压断路器在线监测系统采用分层、分布式系统结构.其结构如图所示，系统包括主站系统、通信系统、分布式监测装置三部分.分布式监测装置又称下位机,由单片微机系统组成，安装在各监测断路器处，主要完成断路器各电气参数、机械参数的数据采集，并通过通讯系统总线,按照特定的通信规约将数据上传给主站系统.通信系统基于485总线和以太网，用于下位机与主站系统的通讯联络。

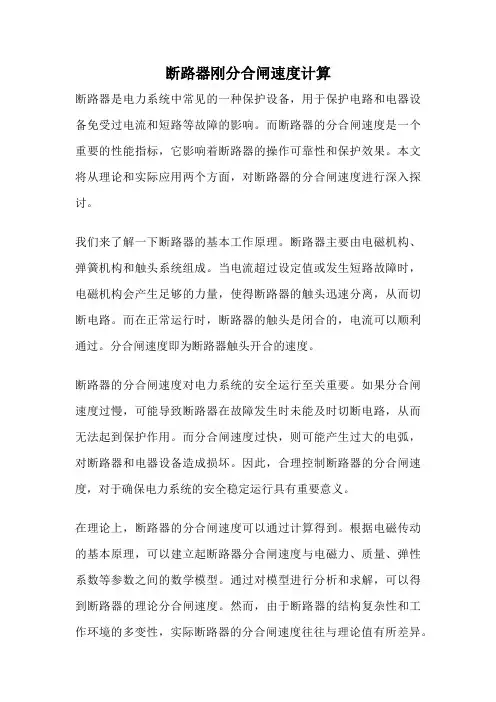

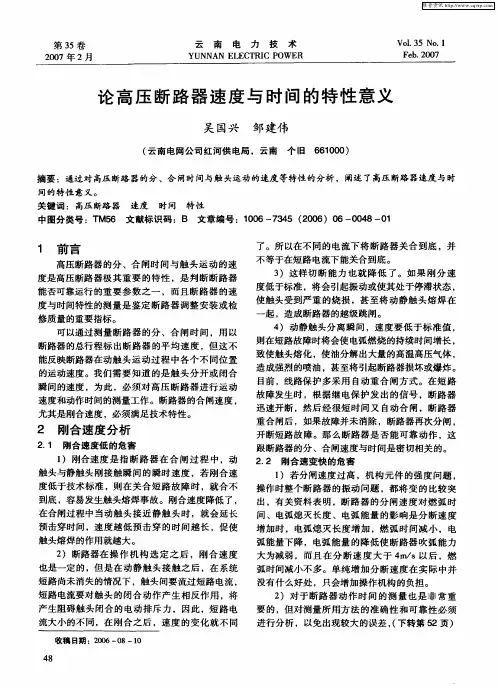

断路器刚分合闸速度计算断路器是电力系统中常见的一种保护设备，用于保护电路和电器设备免受过电流和短路等故障的影响。

而断路器的分合闸速度是一个重要的性能指标，它影响着断路器的操作可靠性和保护效果。

本文将从理论和实际应用两个方面，对断路器的分合闸速度进行深入探讨。

我们来了解一下断路器的基本工作原理。

断路器主要由电磁机构、弹簧机构和触头系统组成。

当电流超过设定值或发生短路故障时，电磁机构会产生足够的力量，使得断路器的触头迅速分离，从而切断电路。

而在正常运行时，断路器的触头是闭合的，电流可以顺利通过。

分合闸速度即为断路器触头开合的速度。

断路器的分合闸速度对电力系统的安全运行至关重要。

如果分合闸速度过慢，可能导致断路器在故障发生时未能及时切断电路，从而无法起到保护作用。

而分合闸速度过快，则可能产生过大的电弧，对断路器和电器设备造成损坏。

因此，合理控制断路器的分合闸速度，对于确保电力系统的安全稳定运行具有重要意义。

在理论上，断路器的分合闸速度可以通过计算得到。

根据电磁传动的基本原理，可以建立起断路器分合闸速度与电磁力、质量、弹性系数等参数之间的数学模型。

通过对模型进行分析和求解，可以得到断路器的理论分合闸速度。

然而，由于断路器的结构复杂性和工作环境的多变性，实际断路器的分合闸速度往往与理论值有所差异。

实际应用中，断路器的分合闸速度可以通过测试和测量来确定。

一般来说，断路器的分合闸速度应符合国家标准或行业标准的规定。

测试时可以使用专业的测试设备，如高速摄像机、振动传感器等，对断路器的分合闸过程进行记录和分析。

通过对测试数据的处理和分析，可以得到断路器的实际分合闸速度，并评估其是否满足要求。

除了测试和测量，还可以通过断路器的设计和制造来控制分合闸速度。

例如，通过选择合适的电磁机构和弹簧机构，可以调整断路器的分合闸力和分合闸时间。

同时，还可以采用优化的触头材料和结构设计，减小接触电阻和电弧能量，提高断路器的分合闸速度。

高压开关柜断路器（电磁、弹簧、永磁）操作机构工作原理、优缺点与选型计算方法（一）、电磁操作机构结构。

⑴、电磁操作机构原理：电磁操作机构结构比较简单，机械组成部件数量约120个，它是利用通过合闸线圈中的电流产生的电磁力驱动合闸铁芯，撞击合闸连杆机构进行合闸的，其合闸能量的大小完全取决于合闸电流的大小，因此需要很大的合闸电流。

⑵、电磁操作机构的优点主要有：①、结构比较简单，工作比较可靠，加工要求不是很高，制造容易，生产成本较低；②、可实现遥控操作和自动重合闸；③、有较好的合、分闸速度特性。

⑶、电磁操作机构的缺点主要有：①、合闸电流大，合闸线圈消耗的功率大，需要配大功率的直流操作电源；②、合闸电流大，一般的辅助开关、继电器触点不能满足要求，必须配专门的直流接触器，利用直流接触器带消弧线圈的触点来控制合闸电流，从而控制合、分闸线圈动作；③、操作机构动作速度低，触头的压力小，容易引起触头跳动，合闸时间长，电源电压变动对合闸速度影响大；④、耗费材料多，机构笨重；⑤、户外变电所断路器的本体和操作机构一般都组装在一起，这种一体式的断路器一般只具备电动合、电动分和手动分的功能，而不具备手动合的功能，当操作机构箱出现故障而使断路器拒绝电动时，就必须停电进行处理。

（二）、弹簧操作机构。

⑴、弹簧操作机构结构：①、弹簧操作机构由弹簧贮能、合闸维持、分闸维持、分闸4个部分组成，零部件数量较多，约200个，利用机构内弹簧拉伸和收缩所储存的能量进行断路器合、分闸控制操作。

②、弹簧能量的储存由储能电机减速机构的运行来实现，而断路器的合、分闸动作靠合、分闸线圈来控制，因此断路器合、分闸操作的能量取决于弹簧储存的能量而与电磁力的大小无关，不需太大的合、分闸电流。

⑵、弹簧操作机构的优点主要有：①、合与分闸电流不大，不需要大功率的操作电源；②、既可远方电动储能，电动合、分闸，也可就地手动储能，手动合、分闸，因此在操作电源消失或出现操作机构拒绝电动的情况下也可以进行手动合、分闸操作；③、合与分闸动作速度快，不受电源电压变动的影响，且能快速自动重合闸；④、储能电机功率小，可交直流两用；⑤、弹簧操作机构可使能量传递获得最佳匹配，并使各种开断电流规格的断路器通用同一种操作机构，选用不同的储能弹簧即可，性价比优。

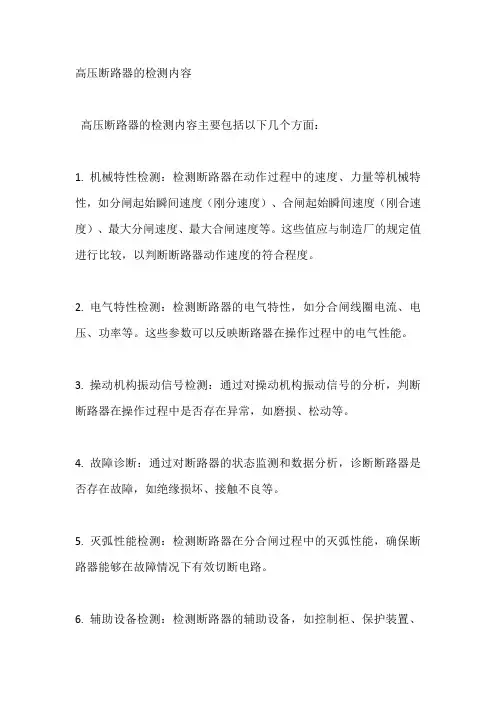

高压断路器的检测内容
高压断路器的检测内容主要包括以下几个方面：
1. 机械特性检测：检测断路器在动作过程中的速度、力量等机械特性，如分闸起始瞬间速度（刚分速度）、合闸起始瞬间速度（刚合速度）、最大分闸速度、最大合闸速度等。

这些值应与制造厂的规定值进行比较，以判断断路器动作速度的符合程度。

2. 电气特性检测：检测断路器的电气特性，如分合闸线圈电流、电压、功率等。

这些参数可以反映断路器在操作过程中的电气性能。

3. 操动机构振动信号检测：通过对操动机构振动信号的分析，判断断路器在操作过程中是否存在异常，如磨损、松动等。

4. 故障诊断：通过对断路器的状态监测和数据分析，诊断断路器是否存在故障，如绝缘损坏、接触不良等。

5. 灭弧性能检测：检测断路器在分合闸过程中的灭弧性能，确保断路器能够在故障情况下有效切断电路。

6. 辅助设备检测：检测断路器的辅助设备，如控制柜、保护装置、
测量仪表等，确保它们正常运行。

7. 环境检测：检测断路器所处环境的温度、湿度、气压等参数，以确保其在适宜的环境下工作。

8. 安全性检测：检查断路器的安全防护措施是否到位，如接地、防误操作等。

总之，高压断路器的检测内容涵盖机械、电气、振动、故障诊断等多个方面，以确保其在运行过程中的安全可靠。

高压真空断路器主要机械特性参数高压真空断路器主要机械特性参数是通过对特性曲线的合理分析，从原理上阐明系统对断路器运行参数，反映的客观性和精确性。

对几个重要参数的标定方法如下。

（1）开距：真空断路器的额定电压和耐压直接打算着触头开距，假如额定电压低的话触头开距一般选择小点。

但是不能太小，否则分断力量和耐压水平会受到影响。

也不能太大，否则灭弧室的波纹管寿命会缩短的。

在设计的时候，满意运行要求的状况下选择开距小的。

一般额定电压在10kV时，开距通常在8～12mm。

在35kV时，开距通常在30～40mm。

（2）接触压力：在无外力作用时，动触头在大气压作用下，对内腔产生一个闭合力使其与静触头闭合，称之为自闭力，其大小取决于波纹管的端口直径。

当灭弧室在工作状态时，自闭力不能保证动静触头间良好的接触，必需施加一个外加压力。

这个外加压力和自闭力之和称为触头的接触压力。

接触压力作用有：保证动、静触头的良好接触；满意额定短路状态时的动稳定要求；抑制合闸弹跳；为分闸供应一个加速力。

（3）接触行程：接触行程就是触头弹簧的压缩距离，触头压弹簧施力端连续运动至终结的距离。

接触行程有两方面作用，一是给触头弹簧与对接触头供应接触压力；二是在运行磨损下但是又能具有肯定的接触压力。

一般接触行程可取开距的20%～30%左右，假如真空断路器的额定电压在10kV则接触行程也许为3～4mm。

（4）合闸速度与分闸速度：平均合闸速度主要影响触头的电磨损。

假如合闸速度太低并且电弧存在的时间过长，会增大触头表面的电磨损；合闸速度太高，可能会消失接触又弹回，产生合闸弹跳。

断路器的平均合闸速度通常取0.6～1.0m/s之间的数值。

断路器的分闸速度一般而言速度越快越好，这样可以提前几个毫秒断开故障电路，反弹太大震惊过剧亦简单产生燃弧重燃。

分闸速度假如太慢，则首开相连续至下一相，燃弧时间加长了，增加了开断的难度。

速度快慢主要取决于合闸时动触头弹簧和分闸弹簧的贮能大小。

断路器分合闸速度标准
断路器的分合闸速度是指断路器在发生故障时进行分闸或合闸动作的时间。

根据国际电工委员会（IEC）的相关标准，断路器的分合闸速度应符合以下要求：
1. 快速分闸速度：断路器在发生故障时应能够快速地分闸，以切断故障电路，保护电气设备和人员安全。

分闸时间不应超过标准规定的数值。

2. 合闸速度：断路器在消除故障后应能够迅速合闸，以恢复电气设备的供电，并尽快恢复正常运行。

合闸时间也不应超过标准规定的数值。

3. 分合闸速度的一致性：断路器在不同工作条件下的分合闸速度应保持一致，以确保其稳定性和可靠性。

具体的分合闸速度标准取决于断路器的类型和额定电流。

根据IEC 62271-100标准，低压断路器的分闸速度一般应在0.1至0.3秒之间，合闸速度一般应在0.05至0.15秒之间。

高压断路器的分合闸速度标准可能会略有不同，并且还会根据具体的额定电流等参数进行调整。

需要注意的是，分合闸速度标准可能会因国家和地区而异，因此，具体的标准应根据当地的法规和规范进行确定。

高压断路器作为电力系统中的重要部件，承担着保护和控制电路的重要职责。

其中，分合闸线圈和脱抠器是其关键组成部分，它们在高压断路器的工作过程中具有不同的作用。

下面我们将从分合闸线圈和脱抠器的工作原理、结构特点、性能指标等方面一一讨论它们之间的区别。

一、分合闸线圈的特点1. 分合闸线圈是用于断路器分合闸机构的电磁驱动装置，它通过控制电流的通断来实现断路器的分合闸操作。

2. 分合闸线圈通常采用交流电源供电，具有工作可靠、响应速度快等特点。

3. 在工作过程中，分合闸线圈通过电流的通断来驱动机械装置实现分合闸操作，具有较强的控制能力。

二、脱抠器的特点1. 脱抠器是高压断路器的辅助机构，用于保证分闸操作后，隔离开关的机械连接被牢固断开，防止意外合闸。

2. 脱抠器通常采用脱销或脱扳的方式，通过人工操作或自动控制来实现对隔离开关的脱抠操作。

3. 脱抠器在工作过程中具有保护性能强、操作简便等特点。

三、分合闸线圈和脱抠器的区别通过以上分析，我们可以得出分合闸线圈和脱抠器在工作原理、结构特点和性能指标等方面的不同之处：1. 功能不同：分合闸线圈主要用于驱动断路器的分合闸操作，起着控制作用；而脱抠器则主要用于保证分闸后隔离开关的脱抠，起着保护作用。

2. 工作方式不同：分合闸线圈是通过电磁驱动来实现断路器的分合闸操作；而脱抠器则是通过人工操作或自动控制来实现对隔离开关的脱抠操作。

3. 工作原理不同：分合闸线圈主要通过电磁感应产生的力来实现其作用；而脱抠器则通过机械设备或人工操作来实现对隔离开关的脱抠。

4. 结构特点不同：分合闸线圈通常包括电磁线圈、铁芯、机械传动装置等部件；而脱抠器主要包括脱销、脱扳等部件。

5. 性能指标不同：分合闸线圈具有响应速度快、控制能力强等特点；而脱抠器则具有保护性能强、操作简便等特点。

结论分合闸线圈和脱抠器在高压断路器中都有各自独特的作用，它们在工作原理、结构特点和性能指标等方面都具有明显的区别。

断路器刚分合闸速度计算断路器是电力系统中常见的保护设备，用于保护电路免受过电流和短路等故障的影响。

而断路器的分合闸速度是其重要的性能指标之一，它直接影响着断路器的工作效率和安全性能。

断路器的分合闸速度指的是断路器在发生故障时，从闭合状态变为断开状态（分闸）或从断开状态变为闭合状态（合闸）所需的时间。

分合闸速度的快慢直接决定了断路器对电路故障的响应速度，进而影响着电力系统的稳定性和可靠性。

计算断路器的分合闸速度是一项重要的工作，需要考虑多种因素。

首先，需要考虑断路器的机械运动特性。

断路器的分合闸速度受到其机械结构和驱动系统的影响。

一般来说，断路器的分合闸速度应尽量快，但也不能过快，以免引起机械冲击和电弧闪over。

还需要考虑电气特性。

断路器的分合闸速度还受到电气系统的影响。

电气系统中的电容、电感等元件会影响电流的变化速度，从而影响断路器的分合闸速度。

因此，在计算断路器的分合闸速度时，需要综合考虑机械特性和电气特性的影响。

计算断路器的分合闸速度可以采用多种方法。

一种常见的方法是通过实验测量来确定。

通过在实验室或实际电力系统中安装断路器，通过控制电流和电压等参数，可以测量断路器的分合闸时间。

这种方法直接、准确，可以得到实际工况下的分合闸速度。

另一种方法是通过数学模型来计算。

根据断路器的机械结构和电气特性建立数学模型，利用计算机仿真技术进行模拟计算。

这种方法可以在不同工况下进行计算，可以得到不同工况下的分合闸速度。

但需要注意的是，数学模型的建立需要考虑多种因素，并且需要验证模型的准确性和可靠性。

除了计算断路器的分合闸速度，还需要对结果进行分析和评估。

根据计算结果，可以评估断路器的工作性能和安全性能。

如果分合闸速度过慢，可能会导致电路在故障状态下的持续时间过长，影响电力系统的稳定性。

而如果分合闸速度过快，可能会引起机械冲击和电弧闪over，影响断路器的寿命和安全性能。

断路器的分合闸速度是其重要的性能指标之一，对电力系统的稳定性和可靠性起着重要作用。

柱上断路器分闸速度计算方法一、引言柱上断路器是电力系统中的重要设备，其分闸速度的合理计算对于保护设备、减少故障损失具有重要意义。

本文将介绍柱上断路器分闸速度的计算方法，包括初始速度计算、最大速度确定、平均速度计算、末速度限制和速度变化率限制等方面。

二、初始速度计算初始速度是指断路器在分闸过程中的初始阶段的速度。

根据牛顿第二定律，断路器的加速度与作用在断路器上的力成正比，与断路器的质量成反比。

因此，可以通过已知的力和质量来计算初始速度。

三、最大速度确定最大速度是指断路器在分闸过程中的最大速度。

最大速度通常受到断路器设计、材料性能和使用条件等因素的影响。

在确定最大速度时，需要考虑断路器的机械强度、热稳定性和电气性能等因素。

四、平均速度计算平均速度是指断路器在整个分闸过程中的平均速度。

平均速度可以通过测量断路器的行程和时间来计算。

在计算平均速度时，需要考虑断路器的阻尼效应和摩擦等因素。

五、末速度限制末速度是指断路器在分闸过程中的终点速度。

为了确保断路器的安全和稳定性，末速度需要被限制在一个合理的范围内。

末速度限制通常受到断路器的机械强度和使用条件等因素的影响。

六、速度变化率限制速度变化率是指断路器在分闸过程中的速度变化速率。

为了确保断路器的稳定性和安全性，需要限制速度变化率在一个合理的范围内。

速度变化率限制通常受到断路器的机械阻尼和摩擦等因素的影响。

七、结论本文介绍了柱上断路器分闸速度的计算方法，包括初始速度计算、最大速度确定、平均速度计算、末速度限制和速度变化率限制等方面。

合理的分闸速度计算方法有助于确保断路器的安全和稳定性，减少故障损失，提高电力系统的运行效率。

电力职业技能鉴定考试《变电检修工（第二版）》高级技师理论题库一、选择题（请将正确答案的代号填入括号内，共19题）1.直流电路中，电容的容抗为（）。

(A)最大；(B)最小；(C)零；(D)无法确定。

答案:A2.戴维南定理可将任一有源二端网络等效成一个有内阻的电压源，该等效电源的内阻和电动势是（）。

(A)由网络的参数和结构决定的；(B)由所接负载的大小和性质决定的；(C)由网络结构和负载共同决定的；(D)由网络参数和负载共同决定的。

答案:A3.刀开关是低压配电装置中最简单和应用最广泛的电器，它主要用于（）。

(A)通断额定电流；(B)隔离电源；(C)切断过载电流；(D)切断短路电流。

答案:B4.高压设备试验后，个别次要部件项目不合格，但不影响安全运行或影响较小的设备为（）。

(A)一类设备；(B)二类设备；(C)三类设备；(D)不合格设备。

答案:B5.母线接头的接触电阻一般规定不能大于同长度母线电阻值的（）。

(A)10%；(B)15%；(C)20%；(D)30%。

答案:C6.SF6断路器交接实验时，DL/T596—1996《电力设备预防性试验规程》规定SF6气体的微水含量应小于（）ppm。

(A)100；(B)150；(C)200；(D)300。

答案:B7.SF6气瓶存放时间超过（）以上时，在使用前应进行抽验，以防止在放置期间可能引起的成分改变。

(A)3个月；(B)半年；(C)1年；(D)2年。

答案:B8.绝缘油作为灭弧介质时，最大允许发热温度为（）℃。

(A)60；(B)80；(C)90；(D)100。

9.为了改善断路器多断口之间的均压性能，通常采用的措施是在断口上（）。

(A)并联电阻；(B)并联电感；(C)并联电容；(D)串联电阻。

答案:C10.在检修真空开关时测量导电回路电阻，一般要求测量值不大于出厂值的（）倍。

(A)1.1；(B)1.2；(C)1.25；(D)1.3。

答案:B11.电力变压器一、二次绕组对应电压之间的相位关系称为（）。

断路器刚分合闸速度计算断路器是电力系统中常用的一种保护设备，用于保护电力设备和电路免受过电流和短路等故障的损害。

断路器的分合闸速度是指断路器在分合闸操作时的动作速度，它对于电力系统的运行和故障处理具有重要的影响。

断路器的分合闸速度是指断路器在分合闸操作时的时间间隔，通常以毫秒为单位。

分闸是指断路器打开切断电路，而合闸是指断路器闭合恢复电路。

断路器的分合闸速度对于电力系统的故障处理和电力设备的保护具有重要意义。

断路器的快速分合闸速度能够有效地保护电力设备。

在电力系统中，当发生过电流或短路等故障时，断路器需要迅速分闸，以切断故障电流，保护电力设备不受损害。

如果断路器的分闸速度过慢，可能导致电力设备受到过大的故障电流冲击，从而引发设备损坏甚至火灾等严重后果。

因此，断路器的快速分闸速度非常重要，能够最大限度地减少对电力设备的损害。

断路器的快速分合闸速度能够缩短电力系统的停电时间。

当电力系统发生故障时，需要对故障电路进行检修和修复，这就需要对断路器进行分合闸操作。

如果断路器的分合闸速度较慢，将会延长电力系统的停电时间，给用户带来较大的不便。

而如果断路器的分合闸速度较快，将能够迅速恢复电力系统的供电，缩短停电时间，提高用户的用电质量和满意度。

断路器的快速分合闸速度还能够提高电力系统的稳定性。

电力系统中的故障往往会引起电压和频率的波动，而断路器的分合闸速度快慢直接影响着电力系统的恢复速度。

如果断路器的分合闸速度较慢，将会延长电力系统的恢复时间，导致电压和频率不稳定，影响电力设备的正常运行。

而如果断路器的分合闸速度较快，将能够迅速恢复电力系统的稳定性，减少电压和频率波动，保障电力设备的正常运行。

要提高断路器的分合闸速度，需要从多个方面进行优化。

首先，可以采用先进的断路器技术，例如采用磁励力驱动机构或弹簧机构等，以提高断路器的分合闸速度。

其次，可以优化断路器的控制系统，采用高速电子触发器或智能控制器等，以实现快速分合闸操作。

断路器机械特性参数计算
GB对机械特性参数的定义：
1、合闸时间：处于分闸位置的断路器，从合闸回路带电时刻到所有极的触头都
接触时刻的时间间隔。

2、分闸时间：断路器处于合闸位置，从分闸脱扣器点点时刻到所有极弧触头分
离时刻的时间间隔
3、触头开距：处于分闸位置的开关装置的一极的触头间或任何与其他相连的导
电部件间的总间距。

4、合闸速度：开关合闸过程中，动触头的运动速度
5、分闸速度：开关分闸过程中，动触头的运动速度
6、超行程：断路器合闸后，动触头继续运动的距离
按照智能断路器合闸曲线，现将各个参数规定如下：
T0：合闸上电时刻
T1：动触头开始动作时刻
T2：任意一相动触头首先接触时刻
T3：所有动触头都接触时刻
特征量计算方法
开距X1-X0
超行程X2-X1
合闸时间T3-T0
合闸不同期T3-T2
合闸速度(X1-X0)/(T3-T1)
特征量计算方法
分闸时间T0
分闸速度(X1-X0)/(T1-T0)
说明：
分闸速度：动触头与静触头分开行至6mm比上所用时间。
