避雷针保护范围| 避雷针的种类与安装方法避雷针简介：避雷针，又名防雷针、接闪杆，是用来保护建筑物、高大树木等避免雷击的装置。
在被保护物顶端安装一根接闪器，用符合规格导线与埋在地下的泄流地网连接起来。
避雷针规格必须符合国家标准，每一个防雷类别需要的避雷针高度规格都不一样。
避雷针保护范围：1根避雷针的保护范围：当避雷针的高度h≤hr时，距地面hr处作一条平行于地面的平行线，以避雷针的针尖为圆心，hr为半径画弧，交水平线于A、B两点，又分别以A、B两点为圆心，hr为半径，从针尖向地面画弧。
如下图所示，则下图中曲线就是避雷针保护范围的边界，保护范围是一个对称的锥体。
Hr的取值：一类防雷建筑物为30米；二类防雷建筑物为45米；三类防雷建筑物为60米。
避雷针的种类：1.直击雷避雷针适用于石化仓库、广播电视、加油站、建筑大楼、信标台，通信基站、气象台、军事基地、雷达机房、银行大楼。
2.特殊避雷针适用于较高的建筑大楼微波通讯站、雷达基站、信标台，通信基站、军事基地、雷达机房、银行大楼、天文气象台等重要场所。
3.预放电避雷针当避雷针截受雷击时，由接闪体接闪，通过雷电波形处理装置，利用外壳与中心接地杆之间有3mm间隙，构成耦合电容，同时外壳通过一个电感线圈接地（中心接地杆）当下行先导接近接闪器时，由于频率极高，电感呈开路状态，电容对高频呈现短路特性，因此耦合电容作用下，接闪器表面电场强度迅速增加，直至触发雪崩过程，从而能在顷刻间将雷电流泄放入地，以至有效的达到防雷害保安全的目的。

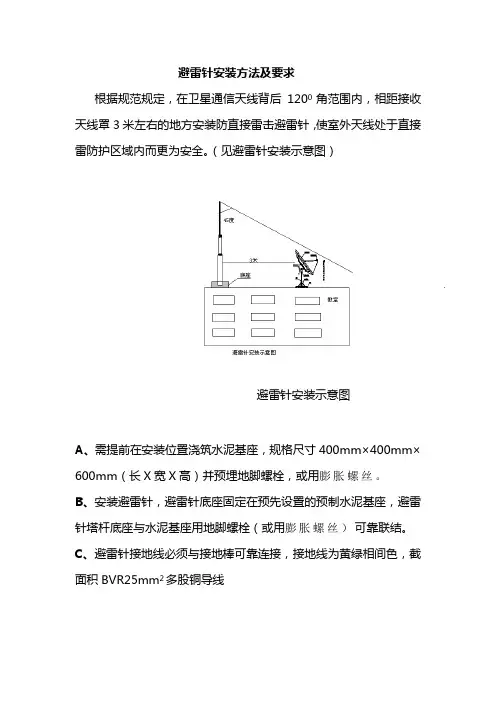

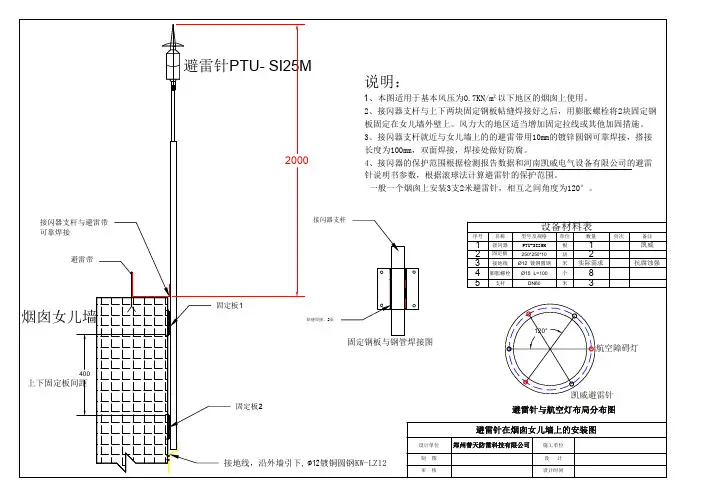

避雷针安装方法：1、安装避雷针，首先需要做好基础的结构，要安装接地极，就要用角钢或者专用的钢材做引下线，与接地极相连接，同时还要预留连接点，才能够安装避雷针，一般用的是圆钢，而且直径要超过8毫米，或者用扁钢制作而成，横截面积不能够低于48平方毫米。
2、然后再布置引下线，作为连接避雷针的导线，要高出屋面，然后在地面以上达到2米，最起码要准备两个。

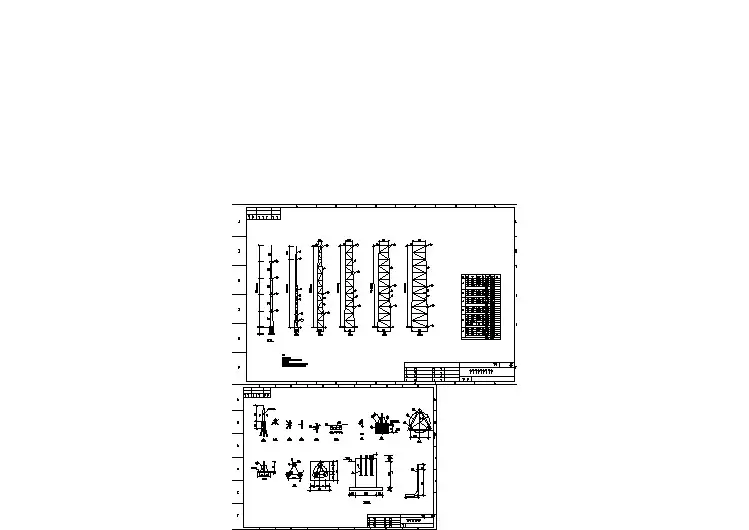

1、吊装准备a 轴线、标高复查与放线，复核根据土建提供的基础基准轴线和标高点，以此为基准确定安装基准线。
避雷针吊装前，对避雷针的外形尺寸、方位等等，进行全面复核。
确认符合设计图纸要求后，划出避雷针上下两端的安装中心线和钢柱下端标高线.b 吊装前首先确定避雷针吊点位置为第四节处，用吊带捆绑避雷针，吊装时做好防护措施。
c 吊车站位后,应根据回转半径转杆、趴杆,检查是否抗杆。
d 设备吊装前,应掌握当地的天气预报，遇有大于五级的大风时,不得进行吊装作业。
2、正式吊装a本工程吊装主要是独立避雷针吊装，现场根据设计要求组合完毕吊车直接吊装。
b另外，避雷针采用螺栓连接，对每两节之间的螺栓连接质量设立停检点，确保避雷针安装质量，螺栓连接完毕后进行自检、互检合格方可进行吊装，否则整改。
螺栓全部安装就位后，可以开始紧固。
紧固方法一般分两步进行，即初拧和终拧。
应将全部螺栓进行初拧，初拧扭矩应为标准轴力的60%～80%，具体还要根据材料厚度、螺栓间距等情况适当掌握。
本工程钢材是Q235B故根据螺栓拧紧力矩技术标准拧紧力矩为225.6N.m初拧扭矩力度为人的臂力受到最大阻碍时为宜。
终拧时人的全身力气拧不动时为宜。
为了防止螺栓受外部环境的影响故一般初拧、终拧应该在同一时间内完成。
c吊车的选取：根据避雷针的自身重量40米高为3.55T、30米高为2.45T，以最大重量选择吊车的型号满足现场吊装要求故选择25T吊车，25T吊车主臂加副臂的高度能满足最大40米高度的要求。
3、现场参数金堤变：（吊车支点按照方案实施，现场线路与吊车有冲突时根据现场调整位置）1#避雷针安装时不受周围环境影响，吊车站在大门口处先把旧塔基拆除吊到门口外围进行拆散。
吊车四角支撑点全部支撑在大门口处，现场能满足支撑要求。
2#避雷针安装时吊车的北边安全距离为5米不能带电施工。
吊车支设时四角支撑点为南侧靠南墙、吊车北侧支撑在路边石北1米左右范围处。
3#避雷针安装时吊车的北边和东边安全距离为3米不能带电施工。
佳兆业集团防雷等电位标准做法作业指引1、适用范围本做法适用于集团在建综合体及住宅项目的建筑物防雷和防间接接触电击和防电磁干扰的等电位联结安装工程。
2、操作要求2.1。
2.2焊接要求2.2.1采用搭接焊时，其焊接长度如下：镀锌扁钢不小于其宽度的2倍，三面施焊。
（当扁钢宽度不同时，搭接长度以宽的为准）。
敷设前扁钢需调直，煨弯不得过死，直线段上不应有明显弯曲，并应立放。
镀锌圆钢焊接长度为其直径的6倍并应双面施焊（当直径不同时，搭接长度以直径大的为准）。
镀镀锌圆钢与镀锌扁钢连接时，其搭接长度为圆钢直径的6倍。
锌扁钢与镀锌钢管（或角钢）焊接时，为了连接可靠，除应在其接触部位两侧进行焊接处，还应直接将扁钢本身弯成弧形（或直角形）与钢管（或角钢）焊接。
5.2.2做法图片扁钢与扁钢焊接2倍，3面施焊圆钢与扁钢焊接.6倍，双面施焊错误做法错误做法说明：搭接材料采用螺纹钢，搭接长度不足，焊缝不饱满圆钢与圆钢焊接13自然基础接地体安装3.1利用无防水底板钢筋或深基础做接地体：1）按设计图尺寸位置要求，用油漆在网格交杈点位置标上标志，将底板钢筋搭接焊好，焊点包括；钢筋的搭接、丝扣连接跨接、纵横交杈点跨接等（见图一），将整个地下室基础钢筋构成接地体。
2）再将柱主筋（不少于2根）底部与底板筋搭接焊好（见图二），并在砼浇注区外，基础底板甩出的予留钢筋打上防雷网线标志（图六）。
3）防雷检测点预埋（作今后引出和检查用）：按设计图柱位，当柱主钢筋防雷引下线一般延伸至离正负零约30CM处将两根引下线主筋用色漆做好标记，引出至柱完成面高度焊好连接板并消除药皮（在封柱模板前完成），钢板约120×120×8MM，作为检测板；或将两根防雷引下线主筋连接予埋40×4镀锌扁铁长度至柱完成面室外地面，包封保护浇注，拆模后再安装防雷检测盒（见图七、八），。
应及时请质检部门进行隐蔽验收，同时做好隐蔽验收记录。
3.3做法示例图一底板网线搭接图三底板抗浮桩与防雷地网连接图二底板网线纵横跨接、钢筋丝图四底板地网打上明显油漆标志扣连接跨接图七柱钢筋引下线在正负零30CM处予埋40×4镀锌扁铁包封保护浇注，拆模后安装检测点底盒图八基础防雷地网引出检测点底盒及盖板标志，图中按外立面线条要求位置高度作了调整图二柱引下线主筋与底板接地网14园钢跨接图九连排别墅的基础地梁是良好的接地体3.4地下室地网3.4.1根据设计要求间距，地下室底板选取纵、横敷设的较粗的主钢筋（每组不少于两根）连接成地网，地网钢筋交叉处采用圆钢跨接（见图一），同时用圆钢与所有引下线跨接成一体（见图二）。

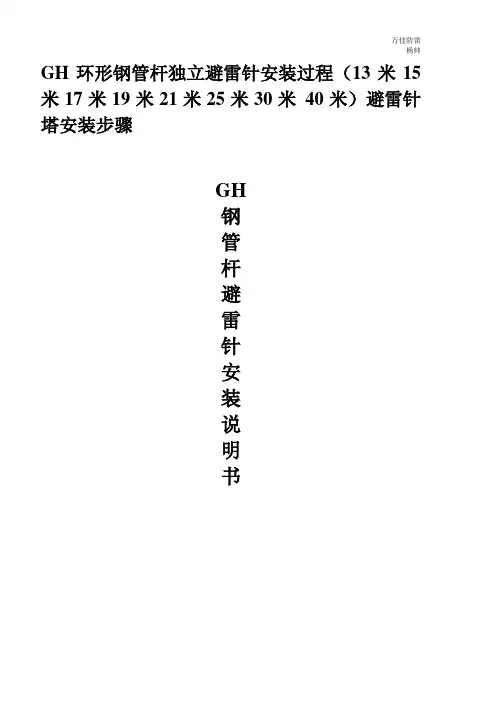

GH环形钢管杆独立避雷针安装过程（13米15米17米19米21米25米30米40米）避雷针塔安装步骤GH钢管杆避雷针安装说明书1、GH环形钢管杆避雷针安装实例图及说明2、安装前需要准备的安装工具和材料3、装配及安装GH环形钢管杆避雷针4、安装注意事项1、GH环形钢管杆避雷针安装实例图及说明2、安装前需要准备的安装工具和材料（1）3吨以上叉车一部（2）大活动扳手1把（适合地脚螺母用）（3）22-24开口扳手1把（4）14-17开口扳手1把（5）10磅铁锤1把（6）16厘钢丝绳45米（7）16厘钢丝绳锁头8个（8）手拉葫芦2个（3-5吨）（9）25吨吊车一部（安装针杆用）（10）76*3.5铁管1.5米/条2条（11）150以上9.35铁管0.6米/条6条（12）枕木4块3、装配及安装GH环形钢管杆避雷针第一步:把针杆平放在地上，用直径150以上的圆钢管和枕木垫平、垫直，使两节杆在一条直线上（焊缝对焊缝）。
第二步：把主钢绳穿到杆底（每套针4条不锈钢钢丝绳，其中有1条大的为主钢绳，另外3条小的为副钢绳）第三步：两只拉力为3-5吨的葫芦，放在针杆的两侧，两条16的钢绳按如图放置，锁好钢绳之后，两边同时缓慢均匀用力拉葫芦，套接深度为700mm左右（不同的杆体套接深度不一样）拉的时候要注意保持两节针杆在一条直线上，拉不动时，用10磅的大锤，在针杆接口处（针杆的两侧和上侧均衡用力）敲打几下，再拉紧，再敲打，直到拉紧为止。
第四步：两段或是三段针杆全部套紧后，用扳手把顶部避雷针安装上。
第五步：吊装，吊装过程注意人员安全。
第六步：焊接底线，保证接地导通。
