立式玻璃钢化工泵价格及安装说明

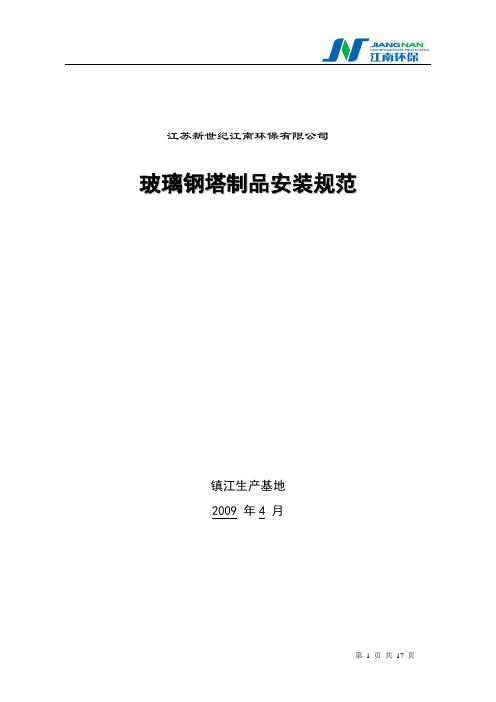

江苏新世纪江南环保有限公司玻璃钢塔制品安装规范镇江生产基地2009 年4 月目录一:工程概况、施工及验收规范及依据 (3)1.1、工程概况 (3)1.2、施工及验收规范及依据 (3)二:施工组织机构 (3)2.1、施工队组织机构 (3)2.2、施工队配备的专业管理人员 (4)三:玻璃钢塔内件的安装规范 (4)3.1、施工准备。

(4)3.2、施工规范：。

(5)3.3、施工注意事项。

(7)3.4、施工验收。

(7)四:玻璃钢管道的安装规范 (7)4.1、施工准备。

(7)4.2、施工程序： (8)4.3、施工注意事项。

(8)4.4、施工验收。

(9)五:进度控制 (10)六:质量保证措施 (10)6.1、质量管理目标 (10)6.2、质量保证体系 (10)6.3、质量保证措施 (11)6.4、施工过程质量控制 (11)七:安全施工管理及安全保证措施 (12)7.1、安全管理目标 (12)7.2、安全何证体系 (12)7.3、安全生产管理制度 (12)7.4、安全保证措施 (12)八:附件 (13)8.1、附件1：施工任务单 (13)8.2、附件2：玻璃钢安装日报表 (13)8.3、附件3：玻璃钢内件验收检查表 (13)8.4、附件4：玻璃钢管道验收检查表 (13)一:工程概况、施工及验收规范及依据1.1、工程概况根据XXXXX锅炉烟气脱硫装置和硫铵装置图纸情况，XXXXX(主要工作量)。

1.2、施工及验收规范及依据1.2.1、《石油化工有毒，可燃介质管道工程施工及验收规范》SH3501-20021.2.2、《玻璃管道工程施工及验收规范》Q/ZY09-951.2.3、《石油化工给排水管道工程施工及验收规范》SH3533-19951.2.4、《玻璃钢管道和管件》HG/T21633-1991，1.2.5、《手糊玻璃钢设备设计技术条件》CD130A19-85；1.2.6、XXXX烟气脱硫工程一脱硫装置配管图纸1.2.7、XXXX烟气脱硫工程一脱硫塔塔内件图纸二:施工组织机构2.1、施工队组织机构根据工程的实际情况，针对该工程的质量、安全、进度等具体要求，组织成立锅炉烟气脱硫工程玻璃钢安装工程施工队，统一指挥，协调管理，并抓好优质服务及现场文明施工等，施工队本着科学、高效、合理的管理原则，选派施工经验丰富、服务态度好、有实干精神的施工人员组成。

上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

轻型立式多级离心泵指的是cdlf轻型立式多级泵，这是一种吸取了G外先进技术所设计出来的一款非自吸立式多级离心泵，更换非常方便，这主要是因为采用的是标准立式电机和快装式机械密封。

另外，在该泵的过流部分均是采用的不锈钢(304\316)材料制成。

故而可以输送从自来水到工业液体的各种不同介质，适用于不同温度，流量和压力范围，也适用于输送轻度腐蚀性液体。

CDLF轻型不锈钢立式多级离心泵型号意义：CDLF不锈钢多级离心泵技术参数：流量：4.2-504m3/h。

扬程：24-240m。

功率：1.5-450kw。

转速：1480r/min。

口径：φ40-φ250。

温度范围：0-+90℃。

工作压力：≤2.4Mpa。

CDLF系列轻型不锈钢立式多级离心泵结构图：CDLF不锈钢多级离心泵特点：1、采用优良的水力模型和先进的制造工艺，大大提高管道泵的性能及使用寿命。

2、由于轴封采用材料为硬质合金及氟橡胶的机械密封，可提高管道泵运行的可靠性及输送介质的温度。

3、管道泵的过流部分采用不锈钢板冲压焊接而成，使得管道泵可适用于轻度腐蚀性介质。

4、整体结构紧凑、体积小、重量轻、噪声低、节能效果显著，检修方便。

5、管道泵的进水口与出水口位于管道泵泵座同一水平线上，可直接用于管路当中。

6、采用标准电机，用户可方便地根据需要配备电机。

7、可根据用户需要配备智能保护器，对泵干转、缺相、过载等进行有效保护。

好了，以上内容由上海沈泉泵阀制造有限公司为大家提供，希望能够对大家有所帮助。

FY系列液下化工泵技术参数及型号意义
一、FY系列液下化工泵产品概述：
FY系列液下化工泵是在传统耐腐蚀液下泵基础上，经改进设计而生产的新型泵;该泵取消了其他液下泵普遍采用的机械密封和选用了独特结构的叶轮，使泵高效节能、无泄漏、寿命特长，从而广泛应用于石油、化工、制药、造纸、冶金、污水处理等行业。

二、FY系列液下化工泵产品特点：
1.泵为立式化工泵，外形美观，直接安装在被输送介质的储存器上，无额外占地面积，从而降低了基建投入。

2.取消了机械密封，解决了其他液下泵因机械密封容易磨损而须经常维修的烦恼，节约了泵的运行成本，提高了工作效率。

3.采用了独特的离心式双平衡叶轮，供输送不含固体颗粒等清洁的介质，振动噪音特低，效率高;采用开式双平衡叶轮，供输送不清洁带有固体颗粒及短纤维的液体，运行平稳、不堵塞。

三、FY系列液下化工泵型号定义：
浓硫酸泵耐腐蚀性能
玻璃钢系列产品耐腐蚀性能
注释：1、本说明书中的耐腐蚀数据公供选择参考，不做产品验收标准。

2.不在此范围内的介质、浓度、温度可根据用户特殊要求进行腐蚀试验。

《石油化工安装工程概算指标》2019版章节说明中国石化建[2019]366发布，2020年1月1日施行。

共有：安装费指标5063 条，主材费指标3923 条；详见制作说明。

目录目录目录 (1)总说明（安装） (5)编制单位（安装） (7)1 设备安装工程（安装说明） (8)1.1 塔、器安装（安装说明） (9)1.2 机械设备安装（安装说明） (12)1.3 蒸汽锅炉安装（安装说明） (15)1.4 设备填充（安装说明） (15)1.5 金属结构制作安装（安装说明） (16)1.6 火炬、排气筒制作安装（安装说明） (17)1.7 料斗、料仓制作安装（安装说明） (18)1.8 设备专用衬里及龟甲网安装（安装说明） (19)1.9 煤气化专用设备安装（安装说明） (19)2 工艺管道安装工程（安装说明） (23)2.1 化工工艺管道安装（安装说明） (23)2.2 炼油工艺管道安装（安装说明） (26)2.3 煤气化工艺管道安装（安装说明） (28)2.4 液化天然气（LNG）接收站工艺管道安装（安装说明） (29)2.5 阀门安装（安装说明） (30)2.6 波纹补偿器安装（安装说明） (31)2.7 弹簧支吊架安装（安装说明） (31)3 金属储罐、球形储罐、气柜制作安装工程（安装说明） (32)3.3 气柜制作安装（安装说明） (35)4 电气安装工程（安装说明） (36)4.1 变配电设备安装（安装说明） (36)4.2 线路敷设及其他（安装说明） (39)4.3 电动机检查试运及系统调试（安装说明） (40)4.4 照明及防雷接地（安装说明） (41)5 自控仪表安装工程（安装说明） (42)5.1 过程检测仪表安装（安装说明） (43)5.2 显示调节仪表安装（安装说明） (44)5.3 执行仪表安装（安装说明） (45)5.4 机械量仪表安装（安装说明） (46)5.5 分析及监测仪表安装（安装说明） (46)5.6 集中监视及控制仪表安装（安装说明） (47)5.7 工业计算机安装（安装说明） (48)5.8 仪表盘、箱、柜安装（安装说明） (49)5.9 自控主要材料安装（安装说明） (50)6 工业炉安装工程（安装说明） (51)6.1 炼油工业炉金属结构制作安装和炉管安装（安装说明） (51)6.2 化工工业炉金属结构制作安装和炉管安装（安装说明） (52)6.3 配件安装（安装说明） (53)6.4 炉窑砌筑（安装说明） (54)6.5 衬里、隔热（安装说明） (55)6.6 工业炉模块安装（安装说明） (56)7 给排水安装工程（安装说明） (57)7.1 厂区生产设施管道安装（安装说明） (58)7.2 厂区办公和生活福利设施管道安装（安装说明） (59)7.3 冷却塔安装（安装说明） (59)7.4 给排水专用机械安装（安装说明） (60)7.5 阀门安装（安装说明） (60)8 采暖、通风、空调安装工程（安装说明） (62)8.1 采暖安装（安装说明） (63)8.2 通风、空调安装（安装说明） (64)9 隔热、防腐工程（安装说明） (64)9.1 隔热（安装说明） (64)9.2 除锈（安装说明） (66)9.3 防腐（安装说明） (67)9.4 管道清洗、脱脂（安装说明） (68)10 电信安装工程（安装说明） (69)10.1 电信线路敷设（安装说明） (69)10.2 扩音对讲系统（安装说明） (70)10.3 工业电视监控系统（安装说明） (71)10.4 火灾自动报警系统（安装说明） (72)10.5 安全防范系统（安装说明） (72)10.6 工厂通信设备安装（安装说明） (73)《石油化工安装工程概算指标》2019版主材总说明（主材） (74)编制单位（主材） (75)1. 设备安装（主材说明） (76)1.5 金属结构制作安装（主材说明） (76)1.6 火炬、排气筒制作安装（主材说明） (77)1.7 料斗、料仓制作安装（主材说明） (77)1.8 设备专用衬里及龟甲网安装（主材说明） (77)2. 工艺管道安装（主材说明） (78)2.1 化工工艺管道安装（主材说明） (78)2.2 炼油工艺管道安装（主材说明） (80)2.3 煤气化工艺管道安装（主材说明） (82)2.4 液化天然气（LNG）接收站工艺管道安装（主材说明） (83)3. 金属储罐、球型储罐、气柜制作安装（主材说明） (84)3.1 金属储罐制作安装（主材说明） (84)4.1 变配电设备安装（主材说明） (85)4.2 线路敷设及其他（主材说明） (85)4.4 照明及防雷接地（主材说明） (86)5. 自控仪表安装（主材说明） (87)5.9 自控主要材料安装（主材说明） (87)6. 工业炉安装（主材说明） (88)6.1 炼油工业炉金属结构制作安装和炉管安装（主材说明） (88)6.2 化工工业炉金属结构制作安装和炉管安装（主材说明） (88)6.3 配件安装（主材说明） (89)6.4 炉窑砌筑（主材说明） (89)6.5 衬里、隔热（主材说明） (90)7. 给排水安装（主材说明） (90)7.1 厂区生产设施管道安装（主材说明） (90)7.2 厂区办公和生活福利设施管道安装（主材说明） (91)7.7 消防设施安装（主材说明） (91)8. 采暖、通风、空调安装（主材说明） (92)8.1 采暖安装（主材说明） (92)8.2 通风、空调安装（主材说明） (92)9. 隔热、防腐（主材说明） (93)9.1 隔热（主材说明） (93)9.3 防腐（主材说明） (94)10. 电信安装（主材说明） (94)10.1 电信线路敷设（主材说明） (94)10.2 扩音对讲系统（主材说明） (95)10.3 工业电视监控系统（主材说明） (95)10.4 火灾自动报警系统（主材说明） (96)10.5 安全防范系统（主材说明） (96)10.6 工厂通信设备安装（主材说明） (96)总说明（安装）—、《石油化工安装工程概算指标》共包括十章第一章设备安装工程第二章工艺管道安装工程第三章金属储罐、球形储罐、气柜制作安装工程第四章电气安装工程第五章自控仪表安装工程第六章工业炉安装工程第七章给排水安装工程第八章采暖、通风、空调安装工程第九章隔热、防腐工程第十章电信安装工程二、本指标适用于能源化工新建、改扩建安装工程，包括炼油、石油化工、煤化工、天然气化工等项目。

KQH系列单级立式化工泵操作规程模版操作规程模板- KQH系列单级立式化工泵第一部分：操作前的准备1. 确认化工泵的型号和规格，并仔细阅读相关操作说明。

2. 确保泵的安装位置稳定，并符合安全要求。

3. 确保泵的进口和出口管道已正确连接并牢固。

4. 检查泵的电源电压是否符合要求，并确保接地正确。

5. 确保泵的旋转方向与箭头指示相符。

如有需求，可通过调整电源相线或更换泵的旋转方向。

第二部分：操作流程1. 打开泵的进口阀门，并确保进入泵的介质与泵的耐用性兼容。

2. 打开泵的出口阀门，并注意观察出口压力。

3. 启动泵电机，确保电机正常运转，并观察泵的压力和流量。

4. 如果泵的压力或流量异常，应立即停机检查，并根据需要调整操作参数。

5. 在泵运行期间，定期检查泵的工作温度和噪音水平，如发现异常情况应立即停机检查。

6. 在泵停机前，先关闭出口阀门，再关闭进口阀门。

7. 断开泵的电源，并注意安全操作，如需维护或清洁泵，应按照相应的操作规程进行。

第三部分：安全注意事项1. 操作人员必须熟悉化工泵的结构和性能，并具备相关操作经验。

2. 操作人员必须佩戴个人防护装备，包括安全眼镜、耳塞等。

3. 在操作过程中，严禁将手或其他物体插入泵的工作区域。

4. 操作人员必须保持警觉，确保周围区域的安全。

5. 如果泵出现异常情况，如噪音过大、漏液等，应立即停机检查，并寻求专业人员的帮助。

6. 在维护或清洁泵时，必须先断开电源，并等待泵完全停止工作后进行操作。

7. 在操作过程中，严禁随意更改泵的工作参数，如泵的流量、压力等。

8. 在使用化工泵时，必须按照操作说明和相关法规进行操作，严禁私自改装或更改。

第四部分：操作记录在每次操作结束后，应做好相应的操作记录，包括：1. 操作人员的姓名和工号2. 泵的型号和规格3. 开始操作的时间和结束操作的时间4. 操作过程中泵的压力、流量等相关参数5. 异常情况的描述和处理记录6. 其他需要记录的相关信息操作记录应妥善保存，并交由相关部门负责人进行审核和归档。

立式单级离心泵安装说明泵业从六十年代开始在国内生根发芽,经济和生活水平的发展让泵业市场有了更多的选择，中国经济的发展促进了人们生活质量的提高，生活质量的提高又推动了一项产业的发展，泵业就是其中受益者之一，泵业开始在各行各业中崭露头角，后迅速发展，遍地开花，国内的泵业市场也呈现出一片繁荣的势头。

离心泵在此基础上得到了发展，新的泵种得以延伸出来：立式单级管道离心泵。

这是一种性能更为优越的离心泵种类。

立式单级离心泵安装说明1、安装前应检查机组紧固件有无松动现象，泵体流道有无异物堵塞，以免水泵运行时损坏叶轮和泵体。

2、安装时管道重量不应加在水泵上，以免使泵变形。

3、安装时必须拧紧地脚螺栓,以免起动时振动对泵性能的影响。

4、为了维修方便和使用安全，在泵的进出口管路上各安装一只调节阀及在泵出口附近安装一只压力表，以保证在额定扬程和流量范围内运行，确保泵正常运行，增长水泵的使用寿命。

5、立式单级离心泵安装后拨动泵轴，叶轮应无磨擦声或卡死现象，否则应将泵拆开检查原因。

6、泵分硬性联接安装和柔怀联接安装两种（见联接方式）。

立式单级离心泵起动前准备及相关工作条件1、试验电机转向是否正确，从电机顶部往泵看为顺时针旋转,试验时间要短，以免使机械密封磨损。

2、打开排污阀使液体充满整个泵体，待满后关闭排气阀。

3、检查各部位是否正常。

4、用手盘动泵以使润滑液进入机械密封端面。

吸入压力≤1OMpa,或泵系统ZUi高工作压力≤16Mpa,立式单级离心泵吸入口压力+泵扬程≤1.6Mpa0泵静压试验压力为2.5MPa。

订货时请注明系统工作压力。

泵系统工作压力大于16Mpa时应在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。

环境温度＜40℃,相对湿度＜95%。

所输送介质中固体颗粒体积含量不超过单位体积的0.1%,粒度＜0.2mm.注：如使用介质为带有细小颗粒，请在订货时说明，以便厂家采用耐磨式机械密封。

立式离心泵安装方法立式离心泵是一种常见的工业设备，广泛应用于供水、排水、冷却循环等领域。

正确的安装方法对于立式离心泵的正常运行和使用寿命至关重要。

本文将介绍立式离心泵的安装步骤和注意事项。

一、准备工作在安装立式离心泵之前，需要进行一些准备工作。

首先，需要确定安装位置和基础尺寸，根据立式离心泵的尺寸和重量选择合适的基础尺寸。

其次，需要检查安装环境是否符合要求，如是否有足够的空间和通风条件。

最后，准备好所需的安装工具和材料，如螺栓、螺母、密封垫片等。

二、安装泵体1. 将泵体放在安装基础上，并使用水平仪进行水平校准。

2. 根据泵体底部的固定孔位置，在基础上打孔，然后使用螺栓将泵体固定在基础上。

3. 安装好泵体后，检查泵体与基础之间的间隙是否均匀，如有不均匀的情况，可以使用垫片进行调整。

三、安装电机1. 将电机放在泵体上方的支架上，并使用水平仪进行水平校准。

2. 根据电机的固定孔位置，在支架上打孔，然后使用螺栓将电机固定在支架上。

3. 安装好电机后，检查电机与支架之间的间隙是否均匀，如有不均匀的情况，可以使用垫片进行调整。

四、连接进出口管道1. 根据立式离心泵的进出口口径和位置，选择合适的管道和接头。

2. 将进口管道连接到泵体的进口处，并使用螺栓和螺母进行固定。

3. 将出口管道连接到泵体的出口处，并使用螺栓和螺母进行固定。

4. 在管道连接处使用密封垫片，确保连接处密封可靠。

五、安装配件和附件1. 安装好立式离心泵后，根据需要安装其他配件和附件，如流量计、压力表等。

2. 根据配件和附件的安装位置和连接方式，进行相应的安装和固定。

六、检查和测试安装完成后，需要进行检查和测试，确保立式离心泵安装正确，可以正常运行。

1. 检查所有连接处是否牢固，无松动和漏水现象。

2. 检查电机和泵体的转动是否灵活，无卡阻现象。

3. 接通电源，启动立式离心泵，观察运行情况和指示器的显示。

4. 测试立式离心泵的出水流量、压力和效率，确保其满足工作要求。

玻璃钢一体化泵站说明书一、产品概述玻璃钢一体化泵站是一种集水泵、管道、阀门、控制设备等功能于一体的设备，广泛应用于城市供水、工业循环水、农田灌溉等领域。

它采用玻璃钢材料制作而成，具有重量轻、耐腐蚀、维护方便等特点。

二、产品特点1. 玻璃钢材料：玻璃钢是一种由玻璃纤维和树脂复合而成的复合材料，具有优异的耐腐蚀性能，能够在恶劣环境下长期使用。

2. 结构紧凑：玻璃钢一体化泵站采用集成设计，各个部件相互紧密结合，占地面积小，安装方便。

3. 重量轻：相比传统的水泵站，玻璃钢一体化泵站重量轻，运输和安装成本低。

4. 维护方便：玻璃钢材料具有良好的维护性能，不需要经常性的维修和保养，降低了使用成本。

5. 耐腐蚀性能好：玻璃钢材料具有优异的耐腐蚀性能，能够在酸碱等恶劣介质中长期稳定运行。

三、产品组成玻璃钢一体化泵站由水泵、管道、阀门、控制设备等多个部件组成。

1. 水泵：水泵是玻璃钢一体化泵站的核心部件，通过提供动力将水从一处输送到另一处。

水泵采用优质材料制作而成，具有高效、低噪音、稳定运行等特点。

2. 管道：管道用于输送水流，承担起连接各个部件的作用。

玻璃钢材料具有良好的密封性能，可以有效防止水流泄漏。

3. 阀门：阀门用于控制水流的开关和调节，确保泵站的正常运行。

玻璃钢阀门具有耐腐蚀、密封性能好等特点。

4. 控制设备：控制设备用于监测和控制泵站的运行状态，包括压力传感器、流量计、控制面板等。

四、产品安装与维护1. 安装：玻璃钢一体化泵站安装前需进行场地勘察，确保安装位置平整且有足够的支撑能力。

安装时需按照泵站的结构图进行组装，确保各个部件的连接牢固。

2. 维护：玻璃钢材料具有良好的耐腐蚀性能，维护工作相对简单。

定期检查水泵、阀门等设备的运行状态，清洗管道，及时更换损坏的部件。

五、产品应用领域玻璃钢一体化泵站广泛应用于城市供水、工业循环水、农田灌溉等领域。

在城市供水中，它能够高效稳定地将水从水源地输送到各个居民区；在工业循环水中，可以循环利用水资源，减少环境污染；在农田灌溉中，能够提供稳定的灌溉水源，提高农作物的产量。
