FS外模板现浇混凝土复合保温系统施工_FS外模板复合保温系统工艺经工厂化预制，在现浇混凝土施工中起外模板作用的复合保温板称为FS外模板现浇混凝土复合保温系统（简称FS外模板），FS外模板现浇混凝土复合保温系统由保温层、粘结层、加强勒、保温过渡层、内(外)侧粘结加强层、连接件等部分构成。
那FS外模板现浇混凝土复合保温系统施工工法是又什么呢？一起来看一下吧。
【FS外模板现浇混凝土复合保温系统加工工艺流程】适用于工业与民用建筑框架结构、框剪结构、剪力墙结构的柱、梁、外墙、地下室顶板等外围护结构的保温工程。
【FS外模板现浇混凝土复合保温系统施工方法】1）墙柱钢筋验收、绑扎垫块2）FS外模板排版3）裁割4、立FS外模板5、安装连接件6、立内侧模板7、安装对拉螺栓及预埋管件8、安装模板龙骨9、浇筑砼10、拆除内模板和主次楞11、对拉螺栓孔封堵【FS外模板现浇混凝土复合保温系统技术要点】1、保温板排板时应尽量采用大规格整板，减少拼接。
2、先进场验收，按规定取样复验，做好防雨、防暴晒、防潮、防水等保护措施。
3、宜选用预拌砂浆，按规定时间用完。
4、做好成品保护，采取隔断热桥措施。
随着中国改革开放发展步伐的加快，中国经济得到腾飞，各行各业迅速地崛起振兴。
面对巨大的市场需求及发展潜力，机械设备制造业也获得了蓬勃发展之势。
山东潍坊明宇机械设备有限公司是一家集干粉砂浆设备、预拌砂浆生产线、干混砂浆设备、腻子粉生产设备、复合自保温一体化设备（现浇混凝土复合保温外模板设备，自保温砌块生产设备）、干粉包装机、全自动包装生产线等的开发、设计、制造为一体的现代化企业。
自公司创办以来，始终坚持“以创新求持续发展，不断行业潮流；以质量为根本，用品质创造价值；视品牌为生命；全力打造”的经营理念，团结拼搏，开拓创新，企业实现了飞速发展。
【FS外模板现浇混凝土复合保温系统材料与设备】1、材料与机具工程材料：FS保温板、锚栓、扎丝、加强钢筋、预埋管、穿墙螺杆、钢管、方钢、水泥撑等。
FS外模板现浇混凝土复合保温系统介绍河北标旗建材科技有限公司2015年7月FS外模板现浇混凝土复合保温系统介绍0 时代背景2000年以来,建设部为了达到建筑节能65%的目标，在全国推广使用聚苯板薄抹灰体系，设计寿面25年.近年来，随着房屋建筑工程规模的不断扩大，外墙保温聚苯板薄抹灰体系大量普及使用,龟裂、脱落、火灾等工程质量问题已成为“顽疾”，实际寿命不到5年比比皆是,已成为建设系统亟待解决的问题。
产生问题的主要原因为:0.1 聚苯板粘贴面积不足40%。
根据《外墙外保温工程技术规程》JGJ144－2004（以下简称国家规程）要求涂胶粘剂面积不得少于聚苯板面积的40%（6。
1。
7条）。
粘贴面积不足40%，保温体系容易出现贯通的空腔。
空腔正负风压对保温隔热墙面进行挤拉,容易造成板缝处开裂，极端情况下负风压甚至会将保温板掀掉，造成不可预料的损失.0.2 固定锚栓时，破坏苯板。
一般现场工人都是用锤将锚栓砸入墙内，苯板很容易破坏，这样抹砂浆时容易出现裂缝.0.3 玻纤网的铺设不到位.耐久性收到严重影响，砂浆层容易出现裂缝。
0。
4 现场使用材料和型式检验报告不相符.偷工减料、以次充好，已经成为惯例。
1 全国推广一体化技术现状2010年以来,建设部提出建筑保温与主体结构一体化技术,要做到建筑保温与主体结构同寿命，在全国经过实践研究，推广的技术有：CL建筑结构体系、装配式结构体系、FS 外模板现浇混凝土复合保温系统等。
1.1 山东推广一体化技术现状。
2012年以来，山东率先推广一体化技术，山东各市住建局都下发了《关于加快全市建筑墙体保温与结构一体化技术推广应用工作的通知》，对在推广应用目标规定的时间之前主动采用一体化技术的开发建设单位及相关设计、施工单位采取了扶持优惠政策.同年8月，包括CL建筑体系、FS外模板现浇混凝土复合保温系统、非承重砌块自保温结构体系、IPS现浇混凝土剪力墙结构自保温体系四种产品，全省各地市都出台了相关政策,2013年9月26日，建设部在山东临沂召开了“建筑保温与结构一体化技术现场经验交流会”。
复合保温模板施工方案FS编制：核：审批准：号：编日3 11 年期：日2016月河北建贸建筑工程有限责任公司项目部专业资料．.FS复合保温模板施工方案一、工程概况、本工程为固安县中盛星河湾工程。
建设地点；河北固安县农兴路与育才南路交叉处东南侧。
建设单位：中盛联创房地产开发有限公司监理单位：廊坊市泰信达工程项目管理有限公司施工单位：河北建贸建筑工程有限责任公司本工程19#为地上21层，地下1层，地下一层地上一层二层为商业，其他部分为住宅。
总建筑面积28036.50m2,地下建筑面积1752.10m2,建筑高度66.5m。
3层以上为公寓。
本工程设计防火一级；合理使用年限50年；结构形式为部分框支剪力墙结构，抗震设防烈度：7度。
20#为地上26层，地下1层，地下一层地上一层二层为商业，其他部分为住宅。
总建筑面积38577.72m2,地下建筑面积3157.9m2,建筑高度81.65m。
3层以上为公寓。
本工程设计防火一级；合理使用年限50年；结构形式为部分剪力墙结构，抗震设防烈度：7度。
FS施工部位为19#c-h轴与22轴相交处1-2层和19#20#的3层以上。
二、设计依据星河湾3期的《工程施工图纸》《民用建筑设计通则》GB 50352-2005《建筑设计防火规范》GB50016-2014《建筑内部装修设计防火规范》GB50222-95（2001板）资料word.《外墙外保温应用技术规程》DBJ 14-035-2007《外墙外保温工程技术规程》JGJ 144-2004《建筑节能工程施工质量验收规范》GB50411-2007《居住建筑节能设计标准》DB13（J）185-2015《公共建筑节能设计标准》DBJ 14-036-2006《FS外模板现浇混凝土复合保温系统应用技术规程》DB13（J）/T156-2016《非承重砌块自保温体系应用技术规程》DBJ\T14-079-2011 三、FS复合保温构造示意图经工厂化预制，在现浇混凝土施工中起外模板作用的复合保温板称为FS复合保温外模板（简称FS外模板），其由保温层、粘结层、加强勒、保温过渡层、内(外)侧粘结加强层、连接件等部分构成。
FS永久性复合外模板现浇混凝土保温结构体系是以水泥基双面层复合保温板为永久性外模板，侧浇注混凝土，外侧抹抗裂砂浆保护层，通过连接件将双面层复合保温模板与混凝土牢固连接在一起而形成的保温结构体系。
该体系属于现浇钢筋混凝土复合保温结构体系，适用于工业与民用建筑框架结构、剪力墙结构的外墙、柱、梁等现浇混凝土结构工程。
FS永久性复合外模板由保温板、保温过渡层和、外两侧粘结加强层及加强筋构成，产品具有质量轻、保温效果好、施工方便、防火性能好、无安全隐患，与建筑物同寿命等优良特性。
复合外模板保温体系施工时，外侧以复合保温板为永久性外模板，将现浇混凝土墙体与永久性外模板浇注为一体，并通过锚栓连接使其更加安全可靠，浇注完成后外侧抹砂浆保护层，满足建筑节能65%的要求。
该保温体系具有以下特点：1）设计施工技术简单，易于大面积推广应用。
现浇混凝土框架（框剪）结构的承重结构形式不变，梁柱及剪力墙仍按现行标准规设计，设计标准和计算软件齐全，施工技术成熟，易于大面积推广应用。
2）达到一体化技术要求，实现了建筑保温与结构同寿命的目的。
将永久性复合保温外模板与框架（框剪）结构的梁柱及剪力墙等现浇混凝土构件浇注在一起，并通过带“羊”角螺母的连接件牢固连接（抗拉承载力≥0.5Mpa），达到了同步设计、同步施工、同步验收的技术要求，实现了建筑保温与结构同寿命的目的。
3）采用多层结构设计型式，具有较高的强度和良好的保温性能。
永久性复合保温外模板由挤塑保温板、加强筋、外粘结增强层和保温过渡层等组成，具有较高的力学强度，可直接做外模板使用，保温隔热性能良好，满足建筑节能65%的标准要求。
4）具有良好的防火性能。
保温层外两侧两个主立面被水泥聚合物砂浆保护层包覆，在施工过程中可有效避免火灾现象的发生，建筑工程竣工后，保温层外侧水泥砂浆保护层达30mm以上，防火性能大大提高。
5）采用工厂化预制形式，确保产品工程质量。
永久性复合保温外模板全部采用工厂化预制，在使用过程中，无造假可乘之机，杜绝了偷工减料现象的发生，在混凝土浇注过程中，对永久性复合保温外模板的产品质量进行了现场验证，有效防止了假冒伪劣产品用于建筑工程。

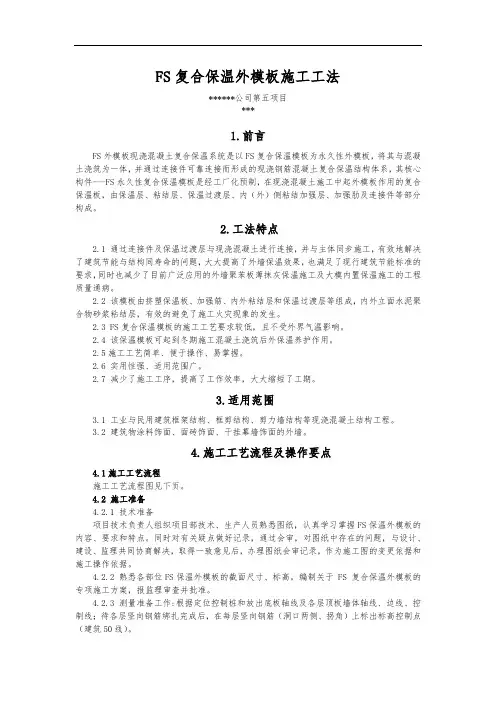

FS复合保温外模板施工工法******公司第五项目***1.前言FS外模板现浇混凝土复合保温系统是以FS复合保温模板为永久性外模板，将其与混凝土浇筑为一体，并通过连接件可靠连接而形成的现浇钢筋混凝土复合保温结构体系，其核心构件---FS永久性复合保温模板是经工厂化预制，在现浇混凝土施工中起外模板作用的复合保温板，由保温层、粘结层、保温过渡层、内（外）侧粘结加强层、加强肋及连接件等部分构成。
2.工法特点2.1 通过连接件及保温过渡层与现浇混凝土进行连接，并与主体同步施工，有效地解决了建筑节能与结构同寿命的问题，大大提高了外墙保温效果，也满足了现行建筑节能标准的要求，同时也减少了目前广泛应用的外墙聚苯板薄抹灰保温施工及大模内置保温施工的工程质量通病。
2.2 该模板由挤塑保温板、加强筋、内外粘结层和保温过渡层等组成，内外立面水泥聚合物砂浆粘结层，有效的避免了施工火灾现象的发生。
2.3 FS复合保温模板的施工工艺要求较低，且不受外界气温影响。
2.4 该保温模板可起到冬期施工混凝土浇筑后外保温养护作用。
2.5施工工艺简单、便于操作、易掌握。
2.6 实用性强、适用范围广。
2.7 减少了施工工序，提高了工作效率，大大缩短了工期。
3.适用范围3.1 工业与民用建筑框架结构、框剪结构、剪力墙结构等现浇混凝土结构工程。
3.2 建筑物涂料饰面、面砖饰面、干挂幕墙饰面的外墙。
4.施工工艺流程及操作要点4.1施工工艺流程施工工艺流程图见下页。
4.2 施工准备4.2.1 技术准备项目技术负责人组织项目部技术、生产人员熟悉图纸，认真学习掌握FS保温外模板的内容、要求和特点。
同时对有关疑点做好记录，通过会审，对图纸中存在的问题，与设计、建设、监理共同协商解决，取得一致意见后，办理图纸会审记录，作为施工图的变更依据和施工操作依据。
4.2.2 熟悉各部位FS保温外模板的截面尺寸、标高。
编制关于 FS 复合保温外模板的专项施工方案，报监理审查并批准。
提高FS复合保温外模板施工质量山东泰安建筑工程集团有限公司建兴分公司QC小组2017年3月目录一、工程概况1二、Q C小组简介1三、课题选择理由2四、现状调查2五、目标设定3六、原因分析4七、要因确认5八、制定对策6九、对策实施6十、效果验证阶段9十一、巩固措施10十二、总结回顾11附：证明材料提高F S复合保温外模板施工质量山东泰安建筑工程集团有限公司建兴分公司QC小组一、工程概况本工程建筑面积为19611.24㎡；地下部分1433㎡（2层）；地上居住部分18029.44㎡（26层）；机房面积为148.8㎡；建筑基底面积716.5㎡。
工程地下层为储藏室及设备用房，一至二十六层为住宅。
建筑总高度75.85m，本工程建筑结构形式为剪力墙结构。
外墙为FS复合保温外模板，因此FS复合保温外模板外墙施工质量是工程整体质量中非常重要的一个环节，直接影响到主体结构和装饰装修工程质量。
二、QC小组简介制表人：胡善汝日期：2016年03月10日三、课题选择理由1、FS复合保温外模板是国家大力推广的一种新型建筑外墙保温产品，响应了国家提出的建筑节能与结构一体化政策。
图1外墙复合保温外模板做法示意图图2FS复合保温外模板2、FS永久性复合保温外模板由保温板、保温过渡层和内、外两侧粘结加强层及加强筋构成。
在本市尚未大面积使用，项目部尚未有施工经验和工艺标准，通过QC小组活动，收集数据和积累经验，编制施工工艺标准，为完成企业工法提供素材。
若一次施工不合格，必须返工，增加施工成本。
同时返工会延误工期，为公司带来负面影响。
3、FS复合保温外模板施工质量要求较高，建筑结构与FS复合保温外模板施工一体化，是下一步外墙面装饰装修施工质量好坏的关键，且装饰装修工程中外墙施工质量直接影响到使用。
四、现状调查本QC小组为提高FS外模板复合保温系统施工质量，本着“示范先行，扎实推进”的原则，于2016年2月20日组织专业技术人员进行现场调查，对调查工程的记录凭证进行统计分析，收集数据500点，不合格点为49点，合格率为90.2%，统计结果见表2：统计表表2序号不合格项目检查数频次累计频次频率（%）累计频率（%）1 错台漏浆100 34 34 69.4 69.42 抹面裂缝100 7 41 14.3 83.73 热桥处理100 3 44 6.1 89.84 表面平整度100 2 46 4.1 93.95 其它100 3 49 6.1 1006 累计500 N=49 100%检查合格率=（W-N）/W=（500-49）/500×100%=90.2%制表：胡善汝制表日期：2016年3月1日为了更为直观的分析质量缺陷，同时绘制频率排列图2制图：胡善汝 制图时间：2016年3月1日结论：由上面统计数据分析表及排列图，我们可以比较直观的看出，影响FS 外模板复合保温系统施工质量缺陷的主要问题是错台漏浆及抹面裂缝，其累计频率已经达到83.7%，属于我们解决的主要问题。
（现状调查影像资料）图3现场调查影响资料 图4FS 复合保温外模板漏浆 五、目标设定 （一）目标总结工程实践经验，提高工艺技术水平，加强产品质量控制，推动建筑节能产业结构调整和转型升级。
（二）目标值1、FS 外模板复合保温系统主控项目全部合格；2、一般项目检查合格率达到95%。
100找平层 69.4%83.7%89.8%93.9%100%300找平层 200找平层 400找平层 500找平层 N ＝500频数错台漏浆抹面裂缝 热桥处理表面平整度 其它501000 频率 项目（三）目标可行性分析论证基于上述有利因素，我们课题小组及现场人员有信心、有责任保证课题目标的实现。
六、原因分析FS 外模板复合保温系统就其技术本身而言是成熟适用的建筑节能技术，但是在推广应用过程中，出现了“畸形”发展。
我们对其原因进行深入细致的研究分析，绘制因果分析图，以便逐条量化。
具体原因见因果分析图3。
因果分析图3制图：胡善汝制图时间：2016年3月28日七、要因确认根据因果分析图，我们对逐个末端因素进行了要因确认。
见表3要因确认表表3制表：胡善汝制表日期：2016年3月30日八、制定对策对策表表4制表：胡善汝制表日期：2016年5月31日九、对策实施实施一：针对FS外模板下料不规范1、确定排版分割方案：根据设计尺寸要求，通过cad优化确定排版分割方案，并绘制安装排版图，确定FS复合保温外模板主规格尺寸为1200mm×600mm、2400mm×600mm、2400mm×1200mm，为节约材料，非标准版根据工程需求量及工厂已有模具制作。
2、弹线：FS复合保温外模板安装前根据设计图纸和排版图复核尺寸，并安装控制线，弹出每块板的安装控制线。
3、FS复合保温外模板裁割：对于工厂化无法提供的安装部位，事先根据施工要求用切割机现场弹线切割，切割时用专用模具卡牢，保证边角整齐，非主规格版最小宽度不小于200mm。
洞口内侧部位采用竹胶合板，模板宽度为混凝土实体尺寸加内外侧模板厚度。
效果确认：由专职质检员尹训亮跟踪检查、记录，FS复合保温外模板排版及下料准确，拼缝严密，经检测合格率96.7%，完成对策表目标。
图5外墙保温板施工后效果图图6工人现场弹线裁割项目内容实测值长度允许偏差（mm）+3,0 2 3 1 3 2 2 1 2 3 1 ⑤ 2 2 1 2 3 1 3 2 2 宽度允许偏差（mm）+2,0 1 2 2 0 2 1 1 2 2 2 2 0 2 1 1 2 1 2 2 0 对角线差（mm）≤5 3 2 3 ⑦ 5 4 5 5 4 5 3 2 3 1 5 4 5 5 4 5 结果合格率96.7%优选专业标准配件制作公司，签订合同，使用国标特钢总厂钢筋，一批进货，确保钢筋直径、屈服强度等性能指标稳定，使各龙骨受力均匀，避免了螺栓与螺母不匹配脱丝现象。
效果验证：经尹训亮随机抽查检验合格率98.5%，实验室试样全部合格，满足目标要求。
项目内容检查数不合格数合格率螺母抽查（个）100 1 99%螺栓抽查（个）100 2 98%结果合格率98.5%1、材料进场采取材料员、质检员、工程部门负责人现场进行验收，并做好进货检验记录。
2、由分管副总、项目技术负责人楚庭江和安检部尹训亮组成的质量安全体系，专人负责施工质量、现场监督和检测，认真做好施工记录和隐蔽工程验收签证记录。
3、施工现场实行开工前设计交底、施工前监理交底、作业前技术交底的“三交底”制度，工程实体实行班组自检、工序交接检、专业质检和企业自验、监理检验、业主验收的“三检三验”制度。
每检验批经验收合格后方可进入下到工序施工。
4、混凝土浇筑用H型镀锌铁皮扣在FS复合保温模板上口形成保护帽，以防振动器及架管等破坏,且上口表面无残余混凝土，满足下道工序模板支设平整度要求。
图7加强过程控制及质量验收图8FS复合保温外模板使用定型工具打孔效果验证：模板安装、砼浇筑、模板拆除等检验批主控项目全部合格，一般项目经计数检查合格率97%，完成对策表中目标。
实施四：针对节点部位玻纤网施工方法不当1、网格布在干净平整的地方剪断，下料准确，剪好的网格布卷起来，不允许折叠，不允许踩踏。
2、FS复合保温外模板拼缝处、阴阳角以及与自保温砌体相交处、施工中产生的墙体缺陷、穿墙套管等破坏部位，均采用聚合物砂浆抹压补缝找平，将网格布置于其上，网格布的弯曲面朝向墙，从中央向四周施抹涂平，使网格布嵌入砂浆中，网格布不应皱折，待表干后，再在其上施抹一层聚合物砂浆，厚度1mm左右，网格布不应外露。
3、门窗洞口周边首先用聚苯颗粒保温浆料抹平，养护7d后，再用聚合物砂浆粘贴200mm宽耐碱玻纤网格布做翻包处理。
洞口四角处，采用45度方向补贴一块200mm×300mm的网格布，加强抗裂处理。
4、网格布自上而下施抹，同步施工先施抹加强型网布，再做标准型网格布。
铺贴遇有搭接时，必须满足横向100mm、纵向80mm的搭接长度要求。
图9外墙FS保温处网格布施工十、效果验证阶段1、本工程FS复合保温外模板于2016.6.10施工结束，经过QC小组成员分组对抽取的100处测点的认真检查，未发现漏浆胀模以及墙体裂缝，检查情况如下：检查项目检查数量计划不合格点数实际不合格点数计划合格率（%）实际合格率（%）检查人漏浆或胀模处理后对外侧基层的破坏100个 2 1 98% 99%尹训亮焦方军热胀冷缩对加强肋的影响100个 2 1 98% 99%胡善汝孙衍新四周侧立面保温板的裸露100个 1 0 99% 100%邹盈楚庭江2、由上表实测结果的分析可知，本次活动的结果比预计计划有所提高，克服了现场专业技术人员、操作人员缺乏FS复合保温外模板施工经验的困难；在工程后期的设备安装及装饰过程中，未发现墙体结构裂缝及胀模、空鼓现象（附外墙照片）图10外墙施工效果图经济效益：经核算：通过优选施工班组，提高了劳动积极性，不仅有效确保了施工质量，而且加快了施工进度，比计划提前20天完成。
节约了外墙竹胶板以及保温板的用量，每平方共计节约18元，共9320㎡，共计节约：16.7万元。
社会效益：（1）通过开展QC小组活动，培养了一批精干的技术、管理人才和施工队伍，在今后的建筑施工过程中发挥了积极的作用，为工程整体创优奠定了坚实的基础。
（2）通过开展QC小组活动，新材料FS复合保温外模板的施工质量得到了提高，为以后的施工探索了一套成熟的施工经验。
（3）本次活动完成后，现场FS复合保温外模板的质量有了很大提高，得到了建设方以及监理的高度认可和赞扬。
本次活动，提高了公司的信誉以及知名度，树立了集团公司良好的形象。
十一、巩固措施在后续施工中我们将继续执行和完善相关对策措施，实现经济效益、社会效益的统一。
我们将本次活动的成果总结形成《FS复合保温外模板外墙施工工法》，上报集团公司总工办，由总工审批后，下发到各个分公司及项目部，用以指导施工现场的施工。
十二、总结回顾（１）专业技术：通过本次活动，提高了技术人员的专业水平，掌握了技术要领，积累了宝贵的技术经验。
（２）管理技术：通过本次活动，我们的质量管理水平得到很大的提高，更加熟练的掌握了ＱＣ工具的运用，为以后更好的开展ＱＣ活动打下了坚实基础。
（３）综合素质：通过本次活动，小组增强了攻克难关的自信心，提高了团队合作意识，综合素质有了较大的提高。
附：证明材料。
