大一建筑制图和识图知识点建筑制图是建筑学专业的基础课程之一，它为建筑师提供了有效的表达和传递设计信息的工具。

在大一的学习中，建筑制图以及与之相关的识图知识点尤为重要。

本文将介绍大一建筑制图和识图的基本知识点和技巧。

一、建筑制图基础知识点1. 平面图平面图是建筑制图中最常见的图纸类型之一，它以俯视的视角展示建筑物的水平分布。

平面图可以用来描述建筑物的布局、房间的位置和大小以及建筑物的功能分区。

在绘制平面图时，需要注意标注尺寸、方位以及必要的图例。

2. 立面图立面图是从建筑物外部视角绘制的图纸，用于展示建筑物的立面外貌、窗口、门户和装饰等细节。

立面图的绘制需要注重比例、线条和阴影的表现，以准确地传达建筑物的外观和风格。

3. 剖面图剖面图是建筑物从某个特定方向沿着指定剖面线切割后的图纸，用于展示建筑物内部结构、高度变化和材料组成等信息。

剖面图的绘制需要注重线条和阴影的处理，以及标注和注释的准确性。

4. 建筑细部图建筑细部图用于展示建筑物各部位的构造和细节，例如墙体结构、框架连接和各类细部节点等。

细部图绘制需要注重精度和细致度，以确保施工人员正确理解和实施。

二、识图知识点和技巧1. 图纸比例在建筑制图中，图纸比例是十分重要的。

常用的图纸比例有1:50、1:100和1:200等。

学生在学习中需要熟悉各种比例尺的使用方法，并能准确地根据比例来绘制图纸。

2. 线条和符号建筑制图中使用不同的线条和符号来表示建筑元素和材料。

例如，实线用于表示可见部分，虚线用于表示隐藏部分，特殊符号用于表示门、窗、梯级等。

学生需要学会识别和运用这些线条和符号，以正确地表示建筑物的各个部分。

3. 图例和标注图例和标注是建筑制图中的重要组成部分，它们提供了关键的信息和说明。

学生需要学会编制图例和标注，将绘图中的各个元素和细节解释清楚，以便其他人能够准确理解图纸内容。

4. 空间想象力建筑制图要求学生具备一定的空间想象力。

学生需要通过绘图和阅读图纸来理解建筑物的三维结构和空间组织。

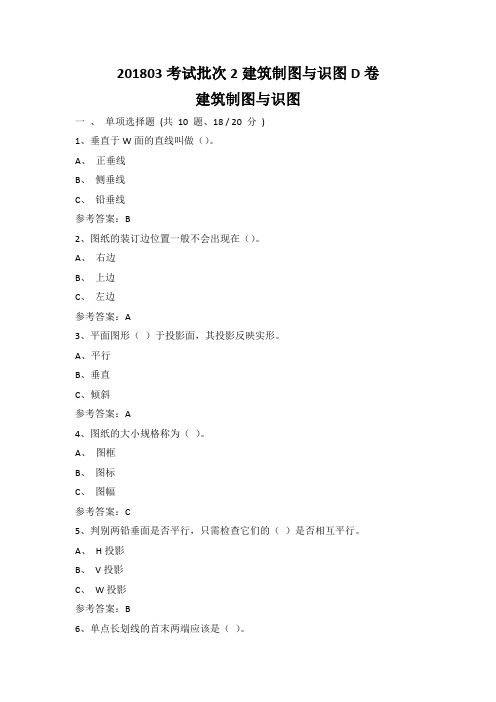

201803考试批次2建筑制图与识图D卷建筑制图与识图一、单项选择题(共10 题、18 / 20 分)1、垂直于W面的直线叫做（）。

A、正垂线B、侧垂线C、铅垂线参考答案：B2、图纸的装订边位置一般不会出现在（）。

A、右边B、上边C、左边参考答案：A3、平面图形（）于投影面，其投影反映实形。

A、平行B、垂直C、倾斜参考答案：A4、图纸的大小规格称为（）。

A、图框B、图标C、图幅参考答案：C5、判别两铅垂面是否平行，只需检查它们的（）是否相互平行。

A、H投影B、V投影C、W投影参考答案：B6、单点长划线的首末两端应该是（）。

A、点B、空格C、线段参考答案：C7、下列何者不是投影形成的必须要素？（）A、投影中心B、投影线C、投影面参考答案：B8、判断二直线相互平行需要观察（）个面的投影平行情况。

A、1B、3C、2参考答案：B9、图纸的（）称为图幅。

A、大小规格B、长宽比例C、高度硬度参考答案：A10、已知直线的某面投影与一平面的同面迹线重合，则该直线（）属于该平面。

A、不一定B、必定C、一定不参考答案：A二、判断题(共10 题、20 / 20 分)1、相互平行的图线间距不宜小于其中的粗线宽度。

( )正确错误参考答案：A2、直线的平行投影长度有可能大于直线的实际长度。

正确错误参考答案：A3、相互平行的二直线任意同面投影的距离即为其空间真实距离。

正确错误参考答案：B4、若直线的H面投影垂直于平面的水平积聚投影，则直线与该铅垂面垂直。

( ) 正确错误参考答案：B5、所有规格的图纸幅面都可以根据需要加长图纸的长边。

正确错误参考答案：B6、判别同一投影面垂直面是否相互平行，只需检查其积聚投影是否相互平行。

正确错误参考答案：A7、曲面立体均可由基本几何元素旋转获得。

正确错误参考答案：B8、直线的V面投影垂直于属于平面的水平线的V面投影，则直线与平面垂直。

( )正确错误参考答案：A9、点属于平面，则点的投影必然属于平面的同面投影。

大一建筑制图与识图知识点总结一、引言建筑制图与识图是建筑专业学习的重要环节之一。

通过学习建筑制图与识图的知识，我们可以准确地表达和展示建筑设计的意图与构思，同时也能够更好地理解和解读他人的设计作品。

本文将总结大一建筑制图与识图的主要知识点，帮助大家系统地掌握这一领域的基础知识。

二、建筑制图1. 平面图平面图是建筑设计中最基础、最常用的图纸之一，用于展示建筑设计在水平方向上的布置和构造。

平面图分为总平面图和分平面图两种形式，总平面图展示了建筑物的整体布局，而分平面图则展示了建筑物的不同层面的布局和构造。

2. 立面图立面图用于展示建筑物外立面的设计和风貌。

立面图一般包括正立面、侧立面、背面立面等，通过不同视角的展示，可以详细描绘建筑物在垂直方向上的形态和细节。

3. 剖面图剖面图是通过沿垂直方向对建筑物进行切割，从而展示其内部结构和构造。

剖面图能够清晰地展示建筑物的层高、楼层间结构、墙体厚度等细节信息，对于建筑物的设计和施工非常重要。

4. 细部图细部图用于展示建筑物中某一特定部位的构造和细节，如窗户细部、墙角细部等。

细部图通常需要通过放大比例和详细的标注来展示细节，以确保施工和制作过程中的准确性。

5. 设备布置图设备布置图用于展示建筑物内部的设备和管线的布置情况，如电气设备、供水管道、空调设备等。

设备布置图在建筑物的功能和使用方面起到非常重要的作用，设计师需要考虑到设备之间的相互影响和布局的合理性。

三、识图1. 图形识图图形识图是指通过观察和分析建筑图纸中的图形和符号来理解和解读建筑设计。

图形识图需要掌握建筑图形的基本形态和代表意义，如墙体、门窗、线条、比例等，同时还需要了解常见的图示符号和标注，如点线、实线、虚线、箭头等。

2. 比例尺识图比例尺识图是指通过建筑图纸上的比例尺来准确测量和计算建筑物的尺寸和长度。

在识图过程中，我们需要根据比例尺的刻度和图纸上的尺寸进行换算和计算，从而确定建筑物在实际中的大小与比例。

大一建筑制图与识图知识点在建筑设计与施工过程中，建筑制图和识图是非常重要的环节。

大一的建筑专业学生需要掌握一些基本的制图和识图知识，以便能够更好地理解和应用于实际的工作中。

本文将就大一建筑制图与识图的相关知识点进行探讨。

1. 建筑制图基础知识1.1 平面图：平面图是建筑制图中最常见的一种形式，它是按比例绘制的建筑楼层平面图，可以清晰地展示出建筑物的布局和空间结构。

1.2 立面图：立面图是建筑物在纵向上的外观图，可以展示建筑物的高度、立面形式以及建筑物各个部分的空间关系。

1.3 剖面图：剖面图是建筑物从竖直方向上切割并展开的图形，可以展示建筑物各个部分的空间结构和细节。

1.4 图例：图例是建筑制图中用来解释符号和标示的说明，对于理解和解读制图非常重要。

1.5 比例尺：比例尺是建筑制图中用来表示图纸上距离与实际距离之间比例关系的工具，通常以分数形式表示，如1:100或1/100。

2. 基本的建筑制图工具2.1 绘图仪器：在建筑制图过程中，常用的绘图仪器有铅笔、绘图板、直尺、三角板等。

绘图仪器的选择要根据具体情况和需求来进行。

2.2 绘图用纸：建筑制图通常使用专门的绘图纸，有不同尺寸和规格可供选择，如A1、A2、A3等。

2.3 图形符号：建筑制图中使用各种图形符号来表示不同的建筑元素，如墙、门窗、家具等。

2.4 CAD软件：在现代建筑制图中，计算机辅助设计软件（CAD）已经成为不可或缺的工具，它可以提高制图效率和准确性。

3. 基本的建筑识图知识3.1 分析建筑空间：通过观察平面图、立面图和剖面图，可以对建筑空间进行分析，了解建筑布局、空间层次和交通流线等。

3.2 辨识建筑元素：通过观察建筑制图中的图形符号和标示，可以辨识并理解不同的建筑元素，如墙体、柱子、梁等。

3.3 识别建筑尺寸：通过观察建筑制图中的尺寸标注，可以了解建筑物各个部分的尺寸和比例关系，有助于实际施工和材料采购。

3.4 分析建筑细部：通过观察剖面图和细节图，可以分析建筑细部的构造和连接方式，有助于理解建筑物的整体结构和施工过程。

大二建筑制图与识图知识点在大二的建筑专业学习中，建筑制图与识图是非常重要的一项技能。

它不仅是建筑设计的基础，还直接关系到施工和监理等后续工作的顺利进行。

下面将介绍一些大二建筑制图与识图的知识点。

一、建筑制图1. 平面图：平面图是建筑设计中最基本的图纸之一，它展示了建筑物在水平方向上的布局和分布。

平面图通常包括建筑物的各个楼层平面图、单元平面图、功能区平面图等。

它需要准确地表示建筑物的尺寸、空间布局、功能分区等信息。

2. 立面图：立面图是建筑设计中展示建筑物外立面视图的图纸，它可以展示建筑物在垂直方向上的外观特点、材料选择、窗户和门的位置等。

立面图通常包括前立面、后立面、侧立面等不同视角。

3. 剖面图：剖面图是建筑设计中展示建筑物内部结构和构造的图纸，它可以展示建筑物在垂直方向上的截面视图。

剖面图通常包括纵向剖面图和横向剖面图，有助于了解建筑物的高度、结构、设备走向等。

4. 细部图：细部图是建筑设计中展示建筑物细节的图纸，主要包括一些具体构造的细部展示。

细部图通常包括墙体细部、窗户细部、门细部、屋顶细部等，可以准确地描述建筑物的材料、连接方式、施工工艺等。

5. 设备图：在建筑设计中，还需要绘制一些设备图，如给排水图、电气图等，展示建筑物内部的设备布置和管线走向。

二、识图1. 比例尺的识别：在建筑图纸中，常常会出现比例尺标注，比如1:100、1:50等。

正确识别比例尺可以准确地了解图纸上尺寸的实际大小。

2. 简化图件的识别：在建筑图纸中，为了方便绘制和阅读，常常会使用简化图件。

这些图件通过符号和简化的线条来表示建筑物的构造和材料。

学习识别这些简化图件可以较快地理解图纸上的信息。

3. 比例放大和缩小：在实际工作中，有时需要将图纸上的尺寸按照一定的比例放大或缩小。

学习使用比例尺和测量工具，可以掌握建筑图纸上尺寸的换算和转换。

4. 平面与立面的转换：建筑图纸中的平面图和立面图之间会存在联系，需要通过识图能力进行转换。
