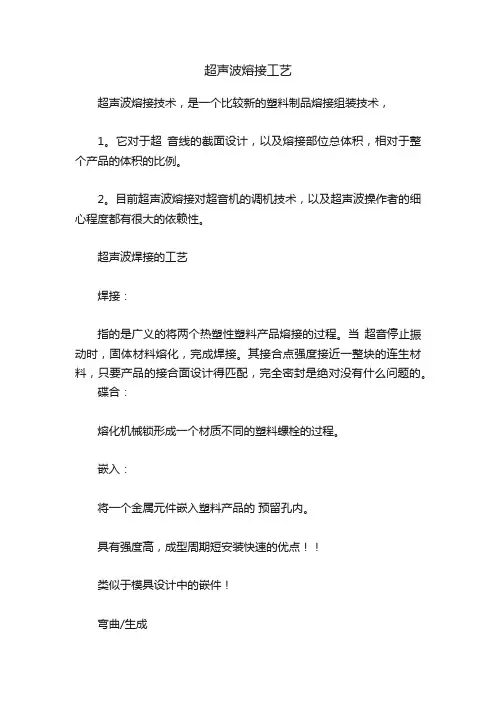

塑胶件的超声波焊接工艺上

超声波熔接工艺超声波熔接技术，是一个比较新的塑料制品熔接组装技术，1。

它对于超音线的截面设计，以及熔接部位总体积，相对于整个产品的体积的比例。

2。

目前超声波熔接对超音机的调机技术，以及超声波操作者的细心程度都有很大的依赖性。

超声波焊接的工艺焊接：指的是广义的将两个热塑性塑料产品熔接的过程。

当超音停止振动时，固体材料熔化，完成焊接。

其接合点强度接近一整块的连生材料，只要产品的接合面设计得匹配，完全密封是绝对没有什么问题的。

碟合：熔化机械锁形成一个材质不同的塑料螺栓的过程。

嵌入：将一个金属元件嵌入塑料产品的预留孔内。

具有强度高，成型周期短安装快速的优点！！类似于模具设计中的嵌件！弯曲/生成音波将配件的一部分熔化再组成一个塑料的突起部位或塑料管或其它挤出配件。

这种方式的优势在于处理的快速，较小的内压，良好的外观及对材料本性的克服。

点悍：点焊是对没有预留也或能源控制的两个热塑塑料组件的局部焊接。

点焊也能产生一个强有力的粘合构造，尤其适合一些大型配件、有突起的塑料片或浇注的热塑塑料以及那些结构复杂、难以进入接合面的产品。

剪切：切和封口一些有序与无序的热塑材料的超声波工艺。

用这种方法密封的边缘不开裂，且没有毛边、卷边现象。

纺织品/胶片的密封纺织品品及一些胶片的密封也可用到超声波。

它可对胶片实行紧压合，还可对纺织品进行整洁的局部剪切与密封。

缝合的同时也起到了装饰的作用。

聚合物：热塑性与热固性将单体结合在一起的过程称为“聚合”。

聚合物基本可分为两大类：热塑性和热固性。

热塑性材料加热成型后还可以重新再次软化和成型，基所经历的只是状态的变化而已-这种特性使决定了热塑性材料超声波压合的适应性。

热固性材料是通过不可逆反的化学反应生成的，再次加热或加压均不能使已成型的热固性产品软化，所以传统上一直认为热固性材料是不适合使用超声波的。

影响超声波焊接的因素说起热塑塑料的可焊接力，不能不说到超声波压合对各种树脂的要求。

其最主要的因素包括聚合物结构，熔化温度、柔韧性（硬度）、化学结构。

塑料超音波焊接工艺
塑料超音波焊接工艺是一种高科技技术，利用每秒15000次或20000次或更高频率的振动将两个塑料工件的接触面在短时间内熔合在一起，从而形成一个坚固的分子链，实现焊接的目的。

超音波熔接法是熔接热塑性塑料制品的高科技技术，各种热塑性胶件均可使用超声波熔接处理，而不需加溶剂、粘接剂或其它辅助品。

应用这种工艺时，焊头以超音波超高频率振动的焊头在适度压力下，使二块塑胶的接合面产生磨擦热而瞬间熔融接合，焊接强度可与本体媲美。

超声波塑料焊接的好坏取决于换能器焊头的振幅、所加压力及焊接时间等三个因素。

其中，焊接时间和焊头压力是可以调节的，振幅由换能器和变幅杆决定。

当超声波作用于热塑性的塑料接触面时，会产生每秒几万次的高频振动，这种达到一定振幅的高频振动，通过上焊件把超声能量传送到焊区。

由于焊区即两个焊接的交界面处声阻大，因此会产生局部高温。

又由于塑料导热性差，一时还不能及时散发，聚集在焊区，致使两个塑料的接触面迅速熔化，加上一定压力后，使其融合成一体。

当超声波停止作用后，让压力持续几秒钟，使其凝固成型，这样就形成一个坚固的分子链，达到焊接的目的。

此外，还有铆焊法和埋植法等应用方法。

如需了解更多关于塑料超音波焊接工艺的信息，建议查阅相关资料或咨询专业技术人员。

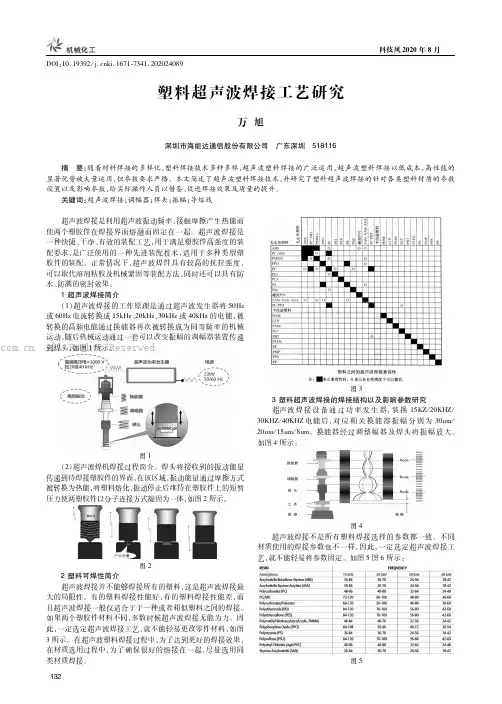

塑料超声波焊接简介1.连接器超声波焊接原理及步骤1.1超声波焊接简介及原理超声波焊接是利用超声波振动频率，接触摩擦产生热能而使两个塑胶件在焊接界面熔融而固定在一起。

超声波焊接是一种快捷、干净、有效的装配工艺，用于满足塑胶件高强度的装配要求，是广泛使用的一种先进装配技术，适用于多种类型塑胶件的装配。

正常情况下，超声波焊件具有较高的抗拉强度，可以取代溶剂粘胶及机械紧固等装配方法，同时还可以具有防水、防潮的密封效果。

超声波焊接的工作原理是通过超声波发生器将50 Hz或60 Hz电流转换成 15、20、30或40 kHz的电能，被转换的高频电能通过换能器再次被转换成为同等频率的机械运动，随后机械运动通过一套可以改变振幅的调幅器装置传递到焊头，如图1所示。

图1超声波焊接原理焊头将接收到的振动能量传递到待焊接塑胶件的界面，在该区域，振动能量通过摩擦方式被转换为热能，将塑料熔化，振动停止后维持在塑胶件上的短暂压力使两塑胶件以分子连接方式凝固为一体，如图2所示。

图2超声波焊接过程1.2超声波焊接步骤超声波焊接详细步骤如图3所示：图3超声波焊接详细步骤1.3超声波焊接在连接器中的适用范围、优点及局限性1.3.1超声波焊接在连接器中的适用范围超声波焊接是一种快速高效的连接技术，不需要焊剂和外部加热。

超声波塑料焊接以其生产效率高、生产成本低、精度保证高、质量一致性好合维护使用方便等优点，广泛应用于连接器行业。

超声波焊接可以应用到需要塑料连接的场合。

对于两体式的绝缘体连接，可以直接应用超声波焊接来替代传统的胶粘剂粘接。

对于依靠倒钩相扣的绝缘体连接形式也可以直接改为超声波焊接，取消原倒钩和横抽芯的模具结构，达到简化模具结构、提高产品可靠性的目的。

对于一体式的印制板连接器，改用超声波焊接结构可以解决绝缘体开裂问题，避免塑压参数的客观或人为的变化造成批量生产不稳定，且可以简化结构。

1.3.2超声波焊接的优点超声波焊接是一种快捷、十净、可靠性高的装配工艺，具有以下优点：1)焊接速度快，效率高。

超声波焊接塑料工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!超声波焊接是一种利用超声波振动的高频能量，将两块塑料件的接触面熔化并连接在一起的焊接方法。

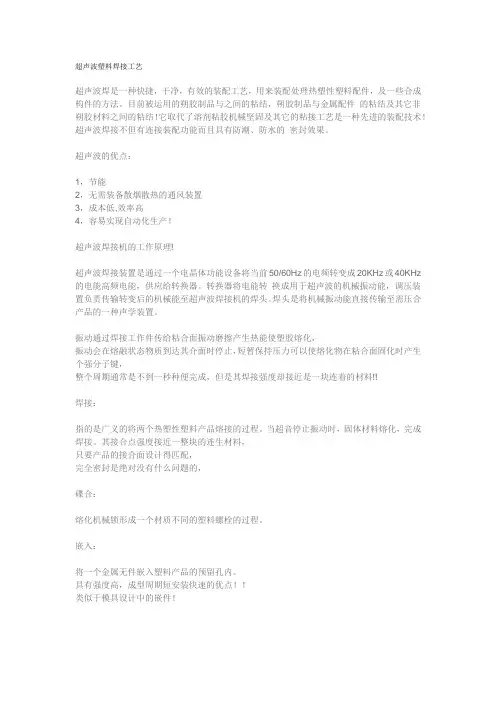

超声波塑料焊接工艺超声波焊是一种快捷，干净，有效的装配工艺，用来装配处理热塑性塑料配件，及一些合成构件的方法。

目前被运用的朔胶制品与之间的粘结，朔胶制品与金属配件的粘结及其它非朔胶材料之间的粘结！它取代了溶剂粘胶机械坚固及其它的粘接工艺是一种先进的装配技术！超声波焊接不但有连接装配功能而且具有防潮、防水的密封效果。

超声波的优点：1，节能2，无需装备散烟散热的通风装置3，成本低,效率高4，容易实现自动化生产！超声波焊接机的工作原理!超声波焊接装置是通过一个电晶体功能设备将当前50/60Hz的电频转变成20KHz或40KHz 的电能高频电能，供应给转换器。

转换器将电能转换成用于超声波的机械振动能，调压装置负责传输转变后的机械能至超声波焊接机的焊头。

焊头是将机械振动能直接传输至需压合产品的一种声学装置。

振动通过焊接工作件传给粘合面振动磨擦产生热能使塑胶熔化，振动会在熔融状态物质到达其介面时停止，短暂保持压力可以使熔化物在粘合面固化时产生个强分子键，整个周期通常是不到一秒种便完成，但是其焊接强度却接近是一块连着的材料!!焊接：指的是广义的将两个热塑性塑料产品熔接的过程。

当超音停止振动时，固体材料熔化，完成焊接。

其接合点强度接近一整块的连生材料，只要产品的接合面设计得匹配，完全密封是绝对没有什么问题的，碟合：熔化机械锁形成一个材质不同的塑料螺栓的过程。

嵌入：将一个金属无件嵌入塑料产品的预留孔内。

具有强度高，成型周期短安装快速的优点！！类似于模具设计中的嵌件！类似于模具设计中的嵌件！Ultrasonic Welding 1 Ultrasonic Welding 2Ultrasonic Welding 3Ultrasonic Welding 4.弯曲/生成音波将配件的一部分熔化再组成一个塑料的突起部位或塑料管或其它挤出配件。

这种方式的优势在于处理的快速，较小的内压，良好的外观及对材料本性的克服。

点悍点焊是对没有预留也或能源控制的两个热塑塑料组件的局部焊接。

浅谈超声波焊接塑料件的设计超声波焊接是一种在塑料件生产过程中被广泛使用的一种技术。

它将高频振动Ultrasound（20kHz到70kHz）转化为热量，这个热量会溶解在塑料件中产生摩擦，从而把两个塑料件连接起来。

它广泛应用于生产汽车、消费品和医疗设备等领域的塑料件。

在设计超声波焊接塑料件的时候，需要考虑多种因素，本文将对浅谈超声波焊接塑料件的设计做一个介绍。

第一步是正确选择塑料材料。

高分子塑料由于具有高分子结构，可以具有出色的机械强度和耐磨性，并且便于生产大量塑料零件。

聚苯乙烯、聚丙烯、尼龙等塑料都是常用的焊接材料。

等。

焊接材料的选择不仅取决于物理性能，还取决于耐化学性、堆叠优良性等方面。

正确的选择可以使焊接结果更加理想。

接下来是选择合适的超声波焊接机。

它一般由焊接机和超声波焊头组成。

焊接机会提供定时、定温度、定压力、定速度和可视化监控等功能。

超声波焊头是产生超声波振动的部分，需要根据需要选择合适的角度或形状。

同时，超声波焊接机需要精确控制其振动力和振幅等参数。

这些因素可以影响最终的焊接强度和美观度。

因此，正确选择超声波焊接机非常重要。

第三步是确保产品设计合理。

因为超声波焊接是通过热量溶解塑料件来实现的，所以针对具体的产品设计需要考虑产品的形状、尺寸以及壁厚。

从这些方面考虑可以保证焊接的质量和稳定性。

例如，尺寸过小、形状复杂或壁厚不均匀的产品需要谨慎考虑。

此外，塑料件的表面质量在超声波焊接中也非常重要，对凸出部分应该加工成倒角并去除塑料件中的毛刺和颗粒。

第四步是进行预热和冷却。

在预热和冷却的过程中，要注意温度和冷却速度。

预热可以使塑料件达到特定温度，使其更易于焊接。

冷却可以减缓焊接的热损失，确保其连接强度。

这两个步骤需要根据具体的产品设计和材料选择来制定合适的方案。

另外，预热过度和冷却过程不够理想都会影响焊接的品质。

总之，在超声波焊接塑料件的设计中，需要仔细考虑进材料选择、超声波焊接机的选择、产品设计和预热和冷却等因素。

塑料的超声波焊接技术缺陷及预防目前常用的各种零件焊接方式1．超声波焊接2，振动焊接3，旋转焊接4，热板焊接5．感应焊接6，接触电阻焊接7，热气焊接8，挤出焊接超声波焊接和旋转焊接是我们实际中在塑胶产品上应用的最多，最广泛的。

接下来只就针对这两种焊接工艺做讲述。

其它的焊接工艺，有兴趣的朋友可以自已找资料学习研究和是私下找我商讨也行。

首先，我们一定要真正弄清焊接的原理，只有这样，才能设计出好的焊接结构，才能在这种结构上成为真正的工程师，不然你的所谓经验和资料，都将成为你的绊脚石。

一,焊接的原理：几乎所有的焊接，都是将两焊接零件的焊接端面分子产生运动，使它们相互扩散，相互缠结。

达到相互连接的目的。

如我们的超声波焊接就是利用焊头的高频振动,使两焊接零件高频磨擦，将机械能转化为热能，热能将两焊接面的分子溶解，恢复其活性，然后在外作用力的辅助下，分子相互缠结来达到焊接目的，而我们通常用的502胶水，或是其它粘接剂，胶水本是一种高腐蚀的液体，它将焊接面的分子膨涨，恢复其活性，然后在外作用力的辅助下，分子相互缠结来达到焊接目的。

其实不难明白。

焊接就是一个让分子相互缠结的过程。

二,超声焊接剖析：2.1:超声波焊接设备，相信各位都有见过，还是再来哆嗦一下。

如图：由上图我们不难明白，超声焊的焊接原理：1,输入低频电 --->◊---◊2.通过电源箱变频，转换成高频电输出>3.通过变压器装置将高电频信号转换成机械振动。

原理就和电铃一样，都是电磁场的高频切换来实现，这个就是我们所谓的超声了。

--->◊---◊4.通过振幅变压器整合振幅>---◊5.输出能量，将焊头引至高频振动>---◊6.焊头将塑胶零件高频摩擦，产生热能。

使塑胶熔化。

>7.风压装置同时下压运动.将两零件融合在一起，然后冷却，达到粘结目的。

接下来着重讲下超声装备各部件的基本参数：通过电源箱变频后，其输出频率通常在20~50kHZ之间，(20kHZ最常用)其振幅通常在15~60um.也有时候会将其频率调成15Khz.这种声频率适合用来超声较大制件或是较软的材料，如大型的PP材料外壳等。
