大众车控制单元编码定义

经典大众奥迪车系基本设定、控制单元编码和匹配发动机控制单元编码的类别如，奥迪A6的代码04002的含义为：奥迪A6变速器系统(无电子油门的车辆)奥迪A6轿车变速器系统(带电子油门的车辆).奥迪A6 ABS/ASR系统的编码奥迪A6安全气囊系统的编码奥迪A6中央门锁系统的编码/奥迪A6超声波内部监控系统的编码奥迪A6组合仪表系统奥迪A6防盗系统：07602奥迪A6辅助加热系统的编码1.软件版本号为D47或D48时的控制单元J162说明：只输入编码00001，只有当用户要求时才输入编码00002。

备件号为4BO 265 105且索引号在C以下(包括C)的辅助加热装置，其软件版本号为D47或D48，可使用VAG1551在功能"查控制电脑型号"状态下查出备件号和软件版本号。

如果辅助加热装置电压低于系统基本调整自学习的蓄电池电压值，那么在代码为00001时，立即发生欠压切断如果辅助加热装置电压低于自适应输入的蓄电池电压值，那么在代码为00001时，立即发生欠压切断。

如果编码为00001的辅助加热装置显示故障"因欠压(恒定值)而切断"：q9 G(^7 f-o+o"}①将辅助加热装置编码为00002，确定控制单元编码；②用"通道调整匹配"功能读出欠压切断的输入值(恒定值)，在进行自适应；③用"通道调整匹配"功能更改恒定值(规定值小于 V)；④将辅助加热装置编码改变为00001，确定控制单元编码。

2.软件版本号为D49以上的控制单元J162%@*[+`$r#U6 x奥迪A6收音机和电话帕萨特B5轿车发动机系统的编码帕萨特B5轿车安全气囊系统的编码大众/奥迪车系电控单元的匹配以采用第二代防盗系统的上海帕萨特B5轿车更换发动机电控单元为例2002年后上海帕萨特B5轿车开始采用第三代防盗系统,第三代防盗系统和第二代防盗系统类似+但是第三代防盗系统的匹配流程中所需的钥匙密码(SKC)和第二代防盗系统的不同,匹配流程也稍有不同，因此匹配的时候应特别注意。

大众车型开锁、遥控钥匙等5种编码功能详解大众车系“遥控匹配”大全1.一汽大众速腾车遥控器手工匹配方法（1）打开驾驶人侧车门，将点火开关接通、断开3次，不拔出遥控钥匙；（2）关、开驾驶人侧车门3次，此时门锁动作，则进入学习状态；（3）按遥控器上的任意按键两次，门锁动作；2.大众捷达遥控钥匙匹配设定（1）适用类型1的遥控钥匙匹配设定如下。

遥控控制器零件号为1GD 962 258，底盘号在LFV2A11G753136244之前的捷达车。

遥控控制器零件号读取方法：通过VAS 5051 5052进入地址05，右上角有“1GD 962 258”字样。

详细操作步骤如下:第1把钥匙的适配如下。

1）将要匹配的点火钥匙在点火开关内开／关3次（在点火挡与关闭挡之间），完成初始化。

要求开／关3次总时间不超过5s。

拔出点火钥匙。

2）按住钥匙的任意一个按键（开或关）。

3）在10s钟内按另一个按键3次。

4）释放所有按键。

5）钥匙的LED灯闪烁5次。

6）至此，第1把钥匙适配完成。

第2把钥匙的适配：重复步骤（1）中的2）～5）步。

注意:（1）适配第2把钥匙不需重新初始化，但距上一把钥匙适配结束时间不能超过20s。

（2）再度初始化钥匙或接通点火开关，或接收期限结束，钥匙匹配过程都将被迫中断。

适用类型2的遥控钥匙匹配设定如下:舒适系统控制单元零件号为1GD 959 875 D，版本号为0200的捷达车。

控制单元零件号读取方法：通过VAS 5051 5052进入地址05，右上角有“1GD 959 875 D”和“0200”字样。

详细操作步骤如下:第1把钥匙的适配如下。

1）将要匹配的点火钥匙在点火开关内开／关3次（在点火挡与关闭挡之间），要求间隔0.1～1s。

2）听到控制器短音提示后，拔出点火钥匙。

3）按住钥匙的任意一个按键，不要松开。

4）按住钥匙的另一个按键，即此时同时按住两个按键。

5）听到控制器提示音后，释放所有按键。

6）至此，第1把钥匙适配完成。

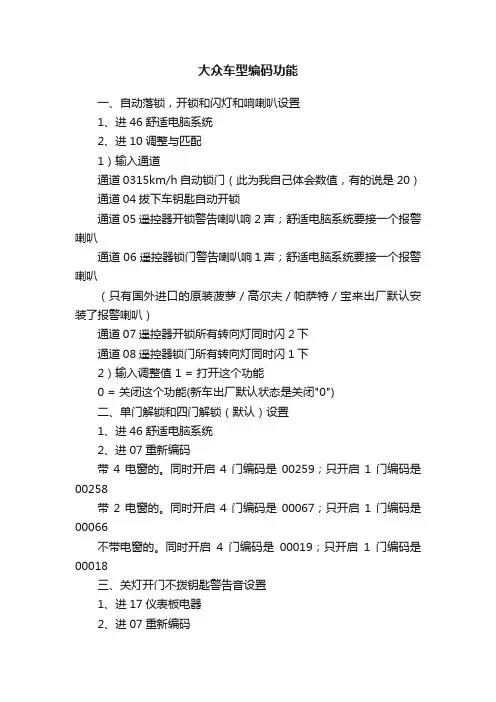

大众车型编码功能一、自动落锁，开锁和闪灯和响喇叭设置1、进46舒适电脑系统2、进10调整与匹配1）输入通道通道0315km/h 自动锁门（此为我自己体会数值，有的说是20）通道04拔下车钥匙自动开锁通道05遥控器开锁警告喇叭响2声；舒适电脑系统要接一个报警喇叭通道06遥控器锁门警告喇叭响１声；舒适电脑系统要接一个报警喇叭（只有国外进口的原装菠萝／高尔夫／帕萨特／宝来出厂默认安装了报警喇叭）通道07遥控器开锁所有转向灯同时闪2下通道08遥控器锁门所有转向灯同时闪1下2）输入调整值 1 = 打开这个功能0 = 关闭这个功能(新车出厂默认状态是关闭"0")二、单门解锁和四门解锁（默认）设置1、进46舒适电脑系统2、进07重新编码带4电窗的。

同时开启4门编码是00259；只开启1门编码是00258带2电窗的。

同时开启4门编码是00067；只开启1门编码是00066不带电窗的。

同时开启4门编码是00019；只开启1门编码是00018三、关灯开门不拨钥匙警告音设置1、进17仪表板电器2、进07重新编码1）如要开门提醒：将编码设为00341（原厂编码00141），灯光不关开门仍然保持原厂长声警告音；灯光关了，钥匙没拔，会有珰珰珰的警告音。

2）如既要开门提醒，又要125KM超速提醒：将编码设为00641四、原厂遥控钥匙匹配1、进46舒适电脑系统2、进10匹配调整1）在通道号码中输入01；2）在新的数值中输入匹配的遥控钥匙个数3）保存4）每个遥控器按下2S。

五、原厂遥控钥匙密码匹配用数据线把发动机的附加信息（14位的）和机架号码（17位的）纪录下来，去大众4S查到你的爱车的密码（7位）然后开始：1、准备好所有需要匹配的钥匙2、拿出任意一把打开点火开关3、接上数据线，打开5051B4、进入17（组合仪表）5、进入11（登陆）,点旁边的7位密码，输入你去问到的大众服务站的站码（4位）和服务商编码（3位）和你问到的7位数防盗密码输入正确的密码后点执行或确定或OK6、进入10（匹配调整）7、进入10后软件默认的通道号是00，把它改成21，然后点读取8、在新建值内写入需要匹配的钥匙数量，再点保存在弹出的对话框上点是9、这时千万不要关闭软件也不要退出！！，直接把点火开关上的钥匙拔出插入第二把需要匹配的钥匙，打开点火开关，等待3秒钟后，再插入第三把。

大众系列汽车零部件编码的组成德国大众零件号是由14位构成的，主要由大类（主组）、小类（子组）、零件号、变更代码和颜色代码组成。

?1 2 34 5 67 8 910 1112 13 14一、大类（主组）车型、机组代码（1-3位）1、当该零件是发动机及变速箱件时，前三位为机组代码，一般情况下：026：代表四缸JW 发动机件034、035代表五缸RT、PR发动机件078：代表六缸ACZ发动机件077：代表八缸ABH发动机件012：代表五挡手动变速箱件2、当该件为除机组以外零件时，前3位代表车型代码，一般情况下，前三位为奇数时，代表左置方向盘车，为偶数时，代表右置方向盘车，具体如下：443：代表四缸、五缸车型447：代表AUDI200车型（德国大众原装车）4A0、4A1、4A5、4A9：代表C4V6车型441：代表AUDI 8 车型二、小类（子组）（4-6位）第四位数字大类1大类：发动机及燃油喷射系统.2大类：油箱及供油管路.排气系统及空调设备的制冷循环系统.3大类：变速箱4大类：前轴(前悬挂).差速器及转向系统5大类：后轴(前悬挂).差速器及转向系统6大类：车轮、刹车系统7大类：手操纵系统、脚踏板组8大类：车身、空调、暖风控制系统9大类：电器0大类：附件N大类：标准件第5、6位数字小类1大类：发动机及燃油喷射系统.100发动机或发动机总成103缸体、缸盖、缸头上布的通风软管、油底壳107活塞、活塞环109配气机构包括：进排气门、凸轮轴、正时齿轮、正时齿轮罩、皮带等115机油泵、机油滤清器、托架、油标尺121发动机的水冷却系统包括：水泵、散热器、进出水管、风扇等127燃油泵（化油器车用）、燃油储压器、连接软管129化油器及进气系统、包括空气滤清器、进气歧管等133喷射式发动机用的喷油器、燃油管路、冷起动阀、压力调节器、燃油计量阀（其中包括空气滤清器总成及空气计量阀）等141液压离合器（4、5缸通用）145动力转向液压泵198修理包包括：缸体密封件（包括：曲轴前后油封）缸头垫密片、活塞环、连杆、止推垫圈、轴瓦等199发动机悬置件2大类：油箱及供油管路.排气系统及空调设备的制冷循环系统.201供油系统包括：油箱、燃油管路、燃油滤清器及燃油泵253排气歧管及排气消音器260空调设备的制冷循环系统包括：蒸发器、膨胀阀、压缩机、冷凝器、制冷软管、高低压开关等298修理包包括：磁性离合器的一套附件等3大类：变速箱300 变速箱总成301 机械变速箱壳体和变速箱及发动机之间的连接部件311 4速和5速的变速箱所有齿轮、轴及换挡轴拨*等321 自动变速箱壳体322 自动变速箱前进、直接、倒档齿轮离合器、液压变矩器325阀体、自动变速箱的油滤器398 修理包包括：变速箱密封件修理包，一套密片等399 变速箱悬置件4大类：前轴(前悬挂).差速器及转向系统407导向控制臂及连接轴（驱动轴）、轮毂408差速器和齿轮组及自动变速箱和发动机相连接的壳体及连接件411 前悬挂包括：减震弹簧、稳定杆等412 前减震器419 涡轮涡杆转向器、方向盘、转向柱（不包括动力转向）422 动力转向机及液体容器和连接软管498修理包包括：一套密封件（包括驱动轴油）、差速器齿轮、车轮支承座等5大类：后轴(前悬挂).差速器及转向系统500 后桥及附件511 后悬置512 后减震器6大类：车轮、刹车系统609 后鼓式制动器610 制动总泵及制动管路611 制动助力器（四缸机：真空助务、五缸机、液压助力）614 制动压力调节器615 前盘式制动器包括：制动片、制动柱塞缸、制动盘等616 自动调平系统包括：自动调平阀、压力真空罐等698 修理包包括：前、后成套刹车蹄片、制动水泵修理包、刹车衬垫、制动管及柱塞外壳的成套密封件等7大类：手操纵系统、脚踏板组711 变速箱换档机构、手制动操纵杆及冷起动钢索713自动变速箱的换档机构721 制动踏板、离合器踏板组、机械变速箱用的油门踏板及油门钢索722 自动变速箱用的制动踏板、油门踏板798修理包包括：制动总泵推杆等8大类：车身、空调、暖风控制系统800 车身体总成803前侧梁及轮罩、车身的前后地板总成805 散热器框及导水板807 前、后保险杠808 侧板（包括门框架侧板及后叶子板轮罩）813 后隔板（行李箱内侧）、后端板、后挡泥板817 顶板819 鼓风机及壳、驾驶座乘客座内的暖风和通风的通道及通风口820 自然通风和暖风控制（驾驶室内）、真空罐和真空软管（空调）821 前叶子板822 发动机罩盖827 行李箱后罩盖及箱锁831 前车门、车门绞链、车门密封件、限位杆833 后车门、车门绞链、车门密封件、限位杆837 前门把手、内护板、玻璃框架及玻璃升降器838 后门把手、内护板、玻璃框架及玻璃升降器845 车窗玻璃（共计8块）853 所有玻璃嵌条、车门保护条、散热器护栏、驾驶室内通风口装饰板857 主要包括：仪表板、杂物箱、遮阳板、后视镜、安全带（车前内部位等）860 灭火器862 中央门锁系统863 车身内各部件隔音板及装饰板（不包括前仪表板）867 车门、车门柱装饰板和顶盖的装饰板881 前座椅总成及头枕885 后座椅总成及头枕898 修理包包括：一套锁芯、一套保险杠安装件、叶子板修理包等9大类：电器903 发电机及连接固定件904 点火起动系统其中包括点火线圈、点火线、火花塞、分电器、点火开关等905 K－喷射霍传感控制单元（五缸机用）906 电控单元、速度传感器、防抱死开关、防滑控制开关911起动机及其零部件915 蓄电池、蓄电池的固定件919 在发动机和变速箱一的各种开关、传感器以及仪表盘上的各种指示器和点烟器937 继电器盘及继电器（位置：方向盘下部）941 前大灯、前雾灯。

途观（Tiguan）_J519_车载网络控制单元针脚定义【底 盘 号】： LSVUD65N792720083 【编 码】：长 【地 址 词】：09 - BCM控制器J519【软件零件号】：1K0 937 087D 【软件版本号】：103 【硬件版本号】：0537【测 量 者】：唐尚文 王杰 喻强 【说 明】：以下内容仅供学习参考讨论之用，不作为上海大众官方数据电路图编号 信号对象 针脚号 颜色 针脚定义 针脚性质 信号电压范围 典型值 波形 1/3 SB26（30A）常火 T52a/1 红/蓝 J519供电 输入(正级) 常火12V 12V1/19 右侧尾灯灯泡 T52a/3 灰/黄J519控制输出正极 输出（正极） 占空比 LED灯 8V 波形_1 1/18 左侧尾灯灯泡 T52a/4 白/黑 J519控制输出正极 输出（正极） 占空比 LED灯 8V1/7 左侧远光灯 T52a/5 白/黑 J519控制输出正极 输出（正极）1/11 右后转向灯 T52a/9 黑/绿 J519控制输出正极 输出（正极） 0/12V 0/12V跃变1/7 左前转向灯 T52a/10 黑/白 J519控制输出正极 输出（正极） 0/12V 0/12V跃变1/7 左侧近光灯 T52a/11 黄/黑 J519控制输出正极 输出（正极） 12v1/24 后行李箱开关 T52a/12 棕/黑 J519信号 输入 开关信号关后盖—断开 开后盖—17.15M欧2/17 后行李箱盖把手开锁按钮 T52a/13 紫 J519信号 搭铁开关信号输入 开关信号1/17 倒车灯开关 T52a/16 蓝/黑 J519控制输出负极 输出（负极） 负极工作时0V 不工作12V1/9 后雾灯 T52a/17 灰/白 J519信号 输入 打开12V 12V1/9 车灯开关关闭档/应急模式 T52a/18 红/黄 J519信号 输入 0位12V 12V1/9 车灯开关小灯档 T52a/19 灰/黄 J519信号 输入 打开12V 12V1/9 车灯开关auto档 T52a/20 紫 J519信号 输入 打开12V 12V1/9 前雾灯 T52a/21 白/蓝 J519信号 输入 打开12V 12V 波形_2 1/9 车灯开关大灯档 T52a/22 白/红 J519信号 输入 打开12V 12V1/16 搭铁线 T52a/23 棕 搭铁线 搭铁线 负极工作时0V 不工作12V1/4 保险丝SB3（5A） T52a/24 红/紫 J519供电 输入 常火12V 12V1/7 左前雾灯 T52a/25 白/黄 J519控制输出正极 输出（正极） 占空比 12.3V1/11 右侧刹车灯2 T52a/26 黑/紫 J519控制输出正极 输出（正极） 12V 12V 波形_3 1/10 左侧后尾灯2 T52a/27 黑/黄 J519控制输出正极 输出（正极） 占空比 3.4V1/11 左侧倒车灯 T52a/28 黑/蓝 J519控制输出正极 输出（正极）2/17 后行李箱开关 T52a/29 棕/蓝 J519信号 输入关后盖—断开 开后盖—0.54M欧2/17 BCM供电线 T52a/42 棕 J519负极 输入（负极） 负极工作时0V 不工作12V1/19 雨刷喷水电机 T52a/43 绿/白 J519控制输出负极 输出（负极）1/8 右侧停车灯 T52a/44 灰/红 J519控制输出正极 输出（正极） 打开12V 12V1/18 高位刹车灯灯泡 T52a/45 红/黑 J519控制输出正极 输出（正极） 12V 12V2/17 油箱盖板联锁电机 T52a/46 紫/灰 J519控制输出正极 输出（正极） 12V 12V1/25 点烟器 58d T52a/51 灰 J519信号 输入2/2 供电线 T52b/1 红/绿 J519控制输入正极 输入（正极） 常火12V 12V1/19 雨刷喷水电机 T52b/2 绿/红 J519控制输出正极 输出（正极） 12V 12V2/17 油箱盖板联锁电机 T52b/5 棕 J519控制输出负极 输出（负极） 负极2/17 后行李箱盖中央门锁马达 T52b/11 红/紫 J519控制输出正极 输出（正极） 脉冲信号,见波形 0V变12V 波形_4 1/4 J329(15号供电继电器) T52b/12 黄/绿 J519控制输出正极 输出（正极） 0/12V 关钥匙0V；开12V1/12 开关和仪表照明调节器 T52b/15 灰/白 J519控制输出正极 输出（正极） 常火11V 11V17/4 前座椅控制单元 T52b/21 白 J519反馈信号 输入打开钥匙—0v 启动—电瓶电压1/21 后窗加热继电器 T52b/22 黄/灰 J519控制输出负极 输出（负极） 负极工作时0V 不工作12V1/20 双闪开关照明及指示灯 T52b/24 蓝/黑 J519控制输出正极 输出（正极） 平时0V；工作时0/12V跳 工作时0/12V跳1/4 J680(75号供电继电器) T52b/28 黄/黑 J519控制输出正极 输出（正极） 0－12V关钥匙0V；开12V。

大众车系编码简谈作者：孟巍来源：《汽车与驾驶维修（维修版）》2018年第06期众所周知，大众、奥迪、斯柯达、西亚特和宾利等大众车系的车辆编码众多，因为“刷隐藏功能”和原厂增配升级的流行，使得大众车系给人一种“无控制单元不编码”的感觉。

而且编码功能强大而灵活，例如许多功能通过修改编码即可实现，这也使编码有了些许神秘感。

笔者管中窥豹，结合自己的使用经验，在此简谈大众车系编码，希望能为您揭开编码神秘面纱的一角。

需要说明是，目前很多诊断仪都可以读取和更改控制单元编码值，但笔者认为比较好用的当属大众原厂诊断系统ODIS和第三方诊断系统VCDS。

VCDS是美国Ross-Tech公司开发的针对大众车系的诊断系统，笔者认为其编码帮助提示（告诉我们如何更改编码）等一些功能已经超越了原厂ODIS诊断系统。

本文中对编码的举例皆是借助VCDS诊断系统完成。

一、编码的前生今世编码是控制單元的“小程序”，每个程序都有自己的功能，不同的编码可以执行不同的功能。

控制单元在生产装配时已经预制了许多程序，编码能够让我们实现想要的功能。

早期的控制单元是没有编码的，编码的出现一方面是为了满足生产厂商和消费者对汽车多样化、个性化的需求，另一个重要原因就是大众车系平台化战略的持续推进。

同一控制单元可以在不同品牌的不同车型上使用，只需要更改相应的编码即可。

对汽车维修而言也是降低了成本，但维修的技术门槛却提高了，对维修技师也有了更高的要求。

随着科技的进步和人们生活水平的提高，对车辆的安全性和舒适性有了更高的要求，车辆配置呈现出多样化，一款车就可能分为基本型、技术型、豪华型和旗舰型等。

豪华型上有的功能如自动泊车等，基本型车辆上没有配备，因此编码也变得复杂起来，不同车辆同一控制单元的编码也会有所不同。

二、编码的类型1.短编码短编码又称普通编码，由最多7位阿拉伯数字组成，使用VCDS更改编码操作时，短编码不足7位的，需要在前面用“0”补足7位后，方可进行编码操作。

大众汽车控制模块继电器编号1# 进气预热继电器4# 安全带报警系统控制单元007# 组合继电器10# 怠速及超速切断控制单元811 919 096(零件号) 13# 空调继电器15# 雾灯继电器17.18# 卸荷继电器19# 刮水继电器21# 闪光器22# 挂车遇险报警器24# 车窗玻璃升降继电器29# 安全带报警系统控制单元30# 电控单元继电器31# 散热器风扇继电器32# 电控单元继电器33# 前灯清洗系统继电器38# 冷却水泵继电器.乘客室通风系统41# 触媒警示继电器42# 冷却液不足指示继电器42A# 冷却液不足指示继电器44# 催化反映器报警控制单元47# 自动预热过程控制继电器51# 喇叭继电器53# 喇叭继电器60# 预热塞继电器61# 超速切断控制单元继电器67# 油泵继电器72# 后窗刮水器和洗涤器继电器78# ABS液压泵继电器79# ABS继电器80# 进气预热继电器80# 汽油泵继电器(大众面包车)82# 怠速控制提升控制单元83# 电动坐椅自由轮锁止机构继电器85# ABS液压泵继电器.ABS电磁阀继电器87# ABS锁定控制继电器91# 燃油泵启动控制单元94# 暖风.A/C继电器99# 可调整时间间歇/喷水继电器100# 二次空气泵继电器102.104# 预热塞继电器111# 二次空气辅助泵控制继电器114# 暖风.蒸发器继电器125.155# 怠速提升继电器126# 启动锁止继电器137# 预热塞系统和EGR.CAT柴油发动机的控制器140# 空调继电器(大众面包车)147# 压缩机切断继电器150# 启动锁止.倒车灯继电器151# 后雾灯继电器.挂车牵引继电器167# 燃油泵继电器175# 启动锁止.倒车灯继电器186# 启动机锁止继电器(防盗报警系统,PASSAT) 208# 油泵继电器212# 燃油泵继电器(4缸红旗)213# 卸荷继电器214# 风扇继电器215# 燃油泵继电器(5缸奥迪)216# 启动预热继电器262# 怠速控制单元263# 油泵继电器271# 刮水继电器(5缸奥迪)272# 散热器风扇控制继电器(5缸奥迪)285# 电动车窗升降控制单元296# 空调继电器309# 油压报警器316# 舒适控制单元317# 刮水/洗涤器间歇继电器363# 电动玻璃升降控制单元370# 散热器风扇继电器.二次空气继电器377# 刮水间歇继电器398# 空调切断继电器404# 燃料预供应继电器411# 中控锁继电器412# 点火线圈供电428# 发动机控制单元供电(宝来1.8T)431# 中央门锁控制器449# 踏步灯继电器453# 刮水间歇继电器(奥迪100)J1 ——闪光继电器21＃J2 ——危险闪光继电器J4 ——喇叭继电器J5 ——雾灯继电器J6 ——稳压器（仪表内部JEEDA）J8 ——停车加热继电器J9——可加热后玻璃继电器J17 ——燃油泵继电器J26 ——散热器风扇继电器J29 ——截止二极管（车门控制系统，典型应用在GOLF/BORA上）J31 ——清洗/雨刮-间歇继电器（JEEDA）J32 ——空调继电器13＃J39——大灯清洗装置继电器J44 ——电磁离合器继电器J48 ——后风窗除霜器继电器J49 ——电动燃油泵继电器2J52——火化塞继电器J53——起动机继电器J59 ——X触点卸荷继电器（JEEDA）J69 ——启动机继电器J81 ——进气歧管预热继电器（化油器车型装备）J99 ——可加热后视镜继电器J104——ABS控制单元（包括带EDS的）J105——ABS回油泵继电器J106——ABS电磁阀继电器J114——机油压力控制单元J119——多功能指示器（仪表内部组件）J123——灯泡控制器J126——新鲜空气鼓风机控制单元J130——超速切断控制器单元（仅仅用于USA规格捷达1.8L车型）J131——司机座椅加热控制单元J132——副司机座椅加热控制单元J135——散热器风扇第三级继电器J136——带记忆功能的座椅调节控制单元J138——散热器风扇启动控制单元J139——车窗升降和滑动天窗控制单元J140——延时关闭/内部照明控制单元J152——报警蜂鸣器J153——电磁离合器控制单元J162——加热控制单元（主要用于停车加热控制）J166——仪表照明放大器J189——自检系统控制单元J192——多点喷射控制单元（捷达王5V）J197——自动水平调节控制单元J201——保护二极管（空调系统压缩机保护）J207——启动锁止继电器（AUDI A6）(POLO 126#）J208——氧传感器加热控制单元J213——GRA控制单元J215——左侧可加热后座椅控制单元J216——右侧可加热后座椅控制单元J218——仪表板控制单元J219——倒车灯继电器J220——多点喷射发动机控制单元J226——启动锁止及倒车灯继电器（AT车）J234——安全气囊控制单元J236——SERVOTRONIC控制单元J243——油压和冷却液报警及转速表控制单元（仪表JEEDA）J245——滑动车顶控制单元（主要用在GOLF/BORA上）J248——柴油直接喷射引擎控制单元J255——自动空调控制单元J262——后风窗电动卷帘控制单元J267——后视镜记忆功能控制单元J268——动力转向位置传感器J269——动力转向压力传感器J271——多点喷射供电继电器（编号428，主要用在GOLF/BORA上）J276——控制单元: 遥控/中央门锁J278——氧传感器加热器继电器J285——带显示器的控制单元，在仪表内（泛指仪表）J293——冷却风扇控制单元J299——二次空气喷射泵继电器（控制号100，主要用在GOLF/BORA上）J301——防盗控制单元（第二代防盗系统）/空调控制单元J317——供电—接线30的继电器J329——总线端K1.15供电继电器J338——节气门控制单元J345——拖车识别装置控制单元J347——超声波传感器控制单元J351——后视镜收缩功能控制单元J361——SIMOS控制单元（主要用在GOLF/BORA上）J362——防盗器控制单元（第三代防盗，仪表内部组件）J364——辅助加热装置控制单元J367——蓄电池监控控制单元J379——中央门锁以及防盗报警控制单元（主要用在GOLF/BORA上）J386——车门控制单元，司机一侧J387——车门控制单元，副司机侧J388——车门控制单元，左后车门J389——车门控制单元，右后车门J393——舒适系统中央控制单元（包含了车内监控功能主要用在GOLF/BORA/A4上）J400——刮水器马达控制单元J401——带CD光盘驱动器的导航控制系统的控制单元J403——水平高度调节系统压缩机继电器J412——车载电话控制单元J413——信号喇叭继电器J428——车距控制单元J431——大灯光线水平调整控制单元J445——燃油冷却泵继电器(TDI）J446——超声波倒车报警系统控制单元J448——4AV/4LV/4MV控制单元J453——多功能方向盘控制单元J489——无线电时钟接收器J492——四轮驱动控制单元（主要用在GOLF/BORA和早期A4上）J495——二次空气泵继电器（V8/TDI）J496——冷却泵辅助继电器J500——转向助力控制单元（电动助力转向系统POLO)J502——轮胎压力监控单元J503——带显示器的控制单元（用于收音机或者导航系统）J505——可加热风档玻璃控制单元J507——收音机R和语音输入控制单元J509——动力转向电机继电器J518——访问和启动授权控制单元J519——车载电源（电网）管理控制单元J521——副驾驶员侧带记忆功能的座椅调整装置的控制单元J522——带记忆的后部座椅调节控制单元J523——前部信息显示和操作单元的控制模块J525——数字式声音套件控制单元J526——电话/电子通讯系统控制单元J527——转向柱电子装置控制单元J528——天窗电子系统控制单元J533——数据总线诊断接口，在组合仪表内（支持自诊断的仪表系统）J536——增压空气冷却泵继电器（V8 TDI）J537——4MV的控制单元(喷射装置）J540——电动驻车制动器和手制动器控制单元J542——制动助力控制单元J545——二次空气喷射泵继电器（VR12）J546——行李箱盖开启控制单元J555——风扇控制器J559——交通信息控制单元J569——制动助力继电器J605——尾门控制单元J623——发动机控制单元J643——燃油预供应继电器(404#)J644——电源管理系统控制单元J648——左后信息显示和操作控制单元J649——右后信息显示和操作控制单元J655——蓄电池断开继电器J680——供电继电器1—总线端K1.75J681——供电继电器2—总线端K1.15J685——前部信息显示和操作单元的显示单元J690——左尾灯控制单元J691——右尾灯控制单元J692——尾门尾灯控制单元J693——尾门右侧尾灯控制单元J695——起动机继电器2J711——清洗液加热装置继电器J800——踏步灯继电器（POLO 449＃)J801——左门踏步灯继电器（POLO 449＃)J802——右门踏步灯继电器（POLO 449＃)E87 ——空调控制和显示单01:发动机电子控制系统41:柴油泵电子控制系统02:自速箱镜55:车大灯范围控制系统17:仪表09:电器附件93:OBD-Ⅱ00:读取故障代码-所有系统，或用地址代码选择车辆系统.加热器87:LT气袋/安全带张紧器89:LT防撞板内饰操作通读取数据流; 09:读取单个的测量值; 10:匹配; 11:注册程序.元Welcome To Download !!!欢迎您的下载，资料仅供参考！。

大众控制单元编码精品文档大众控制单元编码强烈推荐给大家！！C5 发动机4D0 907 551 AH CODING 号码01 - en gi ne 发动机系统4d0 907 551 ah 2.81 v6/5v motr hs d04codi ng: 06201 wsc 06335tdc 16825 - evap emission control sys: incorrect flowRe:大众奥迪全车系电脑版本号大家都来贴!!!audi a4 1.808 -空调系统4a0 820 043d codi ng 0004000060 Re: 大众奥迪全车系电脑版本号大家都来贴!!!宝来汽车电脑版本号01- 发动机：06a 906 032jb 1.6l 5v at ag4 4629codi ng:00033 wsc:0000002-自动变速箱零件号码01m 927 733 kk 组件ag4 getriebe 01m 4989 coding 号00000 维修站号码0000017-组合仪表（防盗）电脑版本：1j5920806c komb1+wegfahrsp vdo v02coding: 01102 wsc: 0000046-舒适系统零件号码1c0 959 799 组件1m komfortger athlo 0002coding 号00259 维修站号码000002003-8-15 0:01:11以上为宝来1.8T AT车全车电脑版本号ecu外观照片01 - 发动机02 - 自动波03 - abs mk6015 - airbag 17 - 仪表/immo 19 - can-bus网关19 -网关斯科达法比亚AIRBAG 1J0 909 603vag n umber in dex cod ing1j0 909 603 as airbag 16723 1j0 909 603 at airbag 167242002 Jetta 1.8T 电脑版本号2002 jetta 1.8t金德k81/pc2000 for wi ndows xp 双模式01 --发动机:06a 906 032 hf 1.8l r4/5vt g 0004codi ng: 07550 wsc 13622vin :3vwse69m62m112530immo sn: vwz7z0a418528402 -- 自动波09a 927 750 t ag5 getriebe 09a 019303 -- abs: 1c0 907 379 k asr front mk60 0103codi ng: 0018945 wsc 0002817 -- 仪表/immo : 1j5 920 926 ax kombi+wegfahrsp vdo v11 cod ing: 07204 wsc225853vwse69m62m112530 vwz7z0a418528419 -- 网关6n0 909 901 gateway kcan 0001cod ing: 00006 wsc 2258546 -- 中控与舒适系统1c0 959 799 c 1h komfortger醫hlo 0003 cod ing: 00257 wsc 0002856 -- 收放机3b7 035 180 radio np2 0055cod ing: 00031 wsc 00028Re:大众奥迪全车系电脑版本号大家都来贴!!!发表:2003-10-07 13:57:24 人气:3 楼主美规原装奥迪a6.2.8l手动自动两用波箱电脑型号发动机电脑:4d0907551ah 2.8l v6/5v motrat d02cod in g:06252波箱电脑:4b09271156g ag501v 2.8l5v usa 8509cod in g:00001abs 电脑:8e0614111m abs/eds5.3 ouattro d31cod in g:06169仪表电脑：4b0919930rx c5-kombi in str vdo d15 cod in g:07262 空调电脑：4b0820043g a6-klimavoll automat:d61 cod in g:00160 中央控制门锁：4b0962258c cen trallock/alarm d30 cod in g:15885 Re:大众奥迪全车系电脑版本号大家都来贴!!!宝来 1.6l a/t 发动机的coding : 00033 abs : 0001025 a/t : 00000 舒适性系统：00259 捷达：1.6l a/t 发动机的coding : 04030 a/t : 03604 srs 都市先锋发动机：04003 a/t : 00000 abs : 03604Re:大众奥迪全车系电脑版本号大家都来贴!!!一汽新a6address 01protocol: kw1281con troller: 3b0 907 551 ckcomp onent: 2.8l v6/5v 0002cod ing: 08502shop #: wsc 00000address 03protocol: kw1281con troller: 3b0 614 111comp onent: abs/asr 5.3 front d00 cod ing: 00032shop #: wsc 00000skipp ing address 15-airbagsaddress 17protocol: kw1281con troller: 4c0 920 930 bcomp onent: c5-kombii nstr. vdo d12cod ing: 00162shop #: wsc 000002003-11-12 10:38:052001.5 VW Passat 1.8T w/ en gi ne code AWM.4b0-906-018-cl using a 2001.5 vw passat 1.8t w/ en gi ne code awm.audi dtc table - gen eral4b0-906-018-cl 数据流diag no stic trouble code (dtc) table vw tech nical library 仪表：01102 音响：00001 :00065 防盗：09600 捷达【01-发动机】4b0 906 018 cl 1.8l r4/5vt g 0001cod ing: 16551 wsc 00008wvwpd63b61p269969 vwz7z0a35518632 faults found:17524 - oxyge n (lambda) sen sor heati ng: b1 s1: ope n circuitp1116 - 35-00 --18034 - powertra in data bus: miss ing message from tcup1626 - 35-10 ——in termitte ntread in ess: 0110 1101【02 - 自动波】4b0 927 156 da ag5 01v 1.8l5vt rdw 1313cod ing: 00013 wsc 000082 faults found:18158 - supply voltage too lowp1750 - 35-10 ——in termitte nt18249 - engine con trol module / tra nsmissi on con trol module in compatible p1841 - 35-00 --【03 -abs 】3b0 614 111 abs/asr 5.3 front d00codi ng: 00021 wsc 000281 faults found:18257 - please check dtc memory of tra nsmissi on con trollerp1849 - 35-00 --skipp ing address 15-airbags【17 -仪表&mmo 】3b0 920 925 b kombi+wegfahrsp vdo v13 cod ing: 07235 wsc 00008wvwpd63b61p269969 vwz7z0a35518633 faults found:00779 - outside air temp sen sor (g17)30-10 - ope n or short to b+ - in termitte nt01316 - abs con trol module49-10 - no commu ni cati ons - in termitte nt01315 - tran smissi on con trol module49-10 - no commu ni cati ons - in termitte nt【25 - immobilizer 】con troller: bitte adress e 17 ein gebe nno faults foundor dtcs not supported by con trolleror a commu ni cati on error ocurred【46 -中控与舒适系统】1c0 959 799 c 08 komfortger codi ng: 00257 wsc 00008 请转到地址17-仪表与防盗醫hlo 0001AUDI C5 A6 2.8L 全车电脑版本号奥迪a6 2.8l vin : lfvba24bx2300155201)3b0 907 551 bf 2.8l v6/5v g01 001coding : 04552 wsc : 0000002)4b0 927 156 aj ag5 01v 2.8l5v usa 3132coding : 00004 wsc : 0000003)3b0 614 111 abs/asr 5.3 front d00coding : 00031 wsc : 0000015) 4b0 959 655 g airbag fronttseite 2001cod in g:00004 wsc:0000035) 4b0 962 258 j cen tral lock/alarm d35cod in g:06731 wsc:0000045?)4b0 907 357 ledchtwetteregler d004cod in g:00005 wsc:0000036) 4b0 959 608 sitzmamnory r1 f 000cod in g:00000 wsc:0000056)4c0 035 186 radio d02cod in g:0020766)4b0 919 283 parkingsystem a6 row d18cod in g:0110617)4c0 920 930 a ch-komri in str vdo d12 cod in g:0016208)4b0 820 043 af a6-klimav nllautomat d65cod in g:00160奥迪a6 2.41 vin:vba24b013014521 ?15??01)3b0 907 552 ad 2.41 v6/5v g 0000cod in g:0455202)4b0 927 156 al ag5 01v 2.4l5v rhw 2526cod in g:0001303)3b0 614 111 abs/asr 5.3 front d00cod in g:0003115)4b0 959 655g airbag fron ttseite 2000cod in g:0000435) 4b0 962 258 e zen tralverrieg.dwa d34 cod in g:0468345)4b0 951 178 a (?unnen mumueberw) d04 cod ing: 0000136) 4b0 959 760 a sitzmemnry d0556)4c0 035 186 radio d02cod in g:0020766)4b0 919 283 parki ngsystem a6 row d18cod in g:0010617)4c0 920 930 a c5-komhi i nstr vdo d09cod in g:0006208)4b0 820 043 af a6-klimavcllautomat d65cidi ng:001602003-11-24 22:49:35AUDI C5 A6 1.8L 全车电脑版本号奥迪a6 1.8l vin : vba14b223015455 01 ) 4r0 906 018 ca 1.81 r4/5vt 0003coding : 0450203 ) 3b0 614 111 abs/asr 5.3 front d00coding : 0002215 ) 4b0 959 655g airbag frongt+seite 2001cod in g:0000435)4b0 962 258j cen tral lock/alarm d35cod in g:00001精品文档56)4c0 035 186 radiocod in g:0020117)4c0 920 900a c5-komri i nstr vdo d12cod in g:0014408)4b0 820 043h a6-klimauollautomat d64cod in g:00140宝来1.8L全车电脑版本号宝来 1.8l vin : Ifvba21j223023928宝来1.8L全车电脑版本号宝来 1.8l vin : lfvba21j22302392801 ) 06a 906 032 ld 1.8l r4/5vt 0001coding : 0453002 ) 01m 927 733 II ag4 getribe 01m 4956cod in g:0000003)1c0 907 379k asr pront mk60 0103codi ng:002150515)1c0 909 601 2k airbag vw51 0004cod in g:1287546)1c0 959 799c 18 komfortger bf hlo 0003cod in g:0025956)3bd 035 186 radio 5gd 0001cod in g:0040317)1j5 920 826a komritwegfahrsp vdo v04cod in g:0512208)3b1 907 044c climatronic c 2.0.0cod in g:0110019)6 n0 909 901 gateway k<->can 0000cod in g:00006又一个1.8l vin : vba14b22301545501 ) 06a 906 032 lf 1.8l r4/5vs motr 0001cod in g:0453002)01m 927 733 kj ag4 getriehe 01m 4952cod in g:0000003)1c0 907 379 k asr front mk60 0103codi ng:001331315)1c0 909 601 2k airbag vw51 0006cod in g:1287536)3r1 959 760 sitzverstellung 0101codi ng:000000046)1c0 959 799 c 1h komfortger gt hlw 0003codi ng:002591c1 959 801a 1c1 959 802a1c0 959 811a 1c0 959 812a56)3bd 035 186 radio 5gd 0001cod in g:0040317)1jd 920 826 komri+megahrsp vdo v02 cod in g:05102 08)3b1 907 044c cljmatronic c2.0.019)6 n0 909 901 gateway k<->can 0001 cod in g:00006 2003-11-24 23:54:57Re:大众奥迪全车系电脑版本号大家都来贴!!!核对：是00004.该车行使里程83117km ，故障在地址35 :1) 01370 035alarm via in terior sca nning2) 00956 009key 2adapti on limit exceeded s/p3) 01570 029switch-off delag.term-15short circuit to earth是保险丝断了，应该日记没错。

一汽大众控制单元编码-- 奥迪大众控制单元编码 --编码原则:A:用设备读出旧电脑（或找一相同配置车辆读出电脑版本号）B:将电脑版本号 1 字不漏记录到维修日志C:根具电脑版本号和索引号寻找代换的电脑注意：已经爆炸的气囊电脑不可以二次使用B:根据车辆配置或老的脑版本号记录用控制器编码功能写如代换电脑注意: 25-IMMOBILIZER 电脑的 CODING 号码代表的是通讯波特率不需要进行控制器编码提示：换电脑零件号9位，索引号1-3位必须一样,硬件名称，制造商代码,硬件版本号最好相同WSC:维修站号码，不用理会它，这样同样的CODING号码才能编入。

例：这里是一个C5 98年和2001年的气囊电脑大家可以看到索引号 J 和 G 电脑的管脚都不一样(如果没有索引号哪就是水货电脑不可以CODING)4B0 959 655 J Airbag Audi [不检测安全带开关]:00204 (电脑有50个管脚)4B0 959 655 J Airbag Audi [要检测安全带开关]:00101 (电脑有50个管脚)4B0 959 655 G Airbag Front+Seite 2001 Coding:00004 (电脑有84个管脚)4B0 959 655 G Airbag Front+Seite 2001 Coding:00104 (电脑有84个管脚)4B0 959 655 G Airbag Front+Seite 2001 Coding:00106 (电脑有84个管脚)4B0 959 655 G Airbag Front+Seite 2001 Coding:00204 (电脑有84个管脚)4B0 959 655 G Airbag Front+Seite 2001 Coding:00206 (电脑有84个管脚)*************************************************************** *****************************上海大众 B51CD 909 601 AOL AIRBAG VW51 123646Q0 909 601 AXG AIRBAG VW5:0004 225993A0 907 389 ABS ITTAE 20 [上海大众] 045053A0 907 389 ABS ITTAE 20 [一汽大众] 036043A0 907 389 ABS ITTAE 20 [奇瑞ABS+] 036046Q0 909 601 E AIRBAG 123436Q0 907 397 E ABS 00010974B0 959 655 G Airbag Fron+Seite 2001 000044B0 959 655 G Airbag Fron+Seite 2001 00104************************************************************** 发动机电脑电脑内进汽负压传感器AUDI part no. 4A0 907 473 D Maade in GermanyII 04.05.1995MOTORSTEUERGERAT MMPFI V6-ZYLHELLA...Part NO.5DA 007 193-024A0 953 234 IMMO AUZ9Z0 S3 32 95 28 D76 000004D0 907 379 D ABS BOSCH 5 7402 00024--8A0 959 655 B Airbag V AUDI D00 007664A0 820 043 H Klima-Vollautomat D05 000604A1 919 033 HD C4-kombiinstrument d20 1995-04 00062*************************************************************** **发动机电脑电脑内进汽负压传感器手动变速器 1994年IMMO 与众不同 ST93c46x16 在PCB背面 IMMO 数据定义4A0 953 234 IMM AUZ9Z0R6601234 D69 Coding: 00000 WSC 000004A0907473D 2,6L MPFI HS D01 CODING:000604D0907379D ABS BOSCH 5 7402 CODING:061698A0959655A AirBag IV AUDI D00 CODING:010224A0820043G Klima-Vollautomat D05 CODING:00060*************************************************************** **1G0 953 257 IMMO VWZ3Z0A1235467 10400 (用01配钥匙) 4A0 953 234 IMMO AUZ9Z0 S3 32 95 28 D76 00000 (用01配钥匙)330 953 253 IMMO VWZ9Z0W1234567 00000 (用21配钥匙) 3BD 920 820 A B5-KOMBIINSTR VDO-V26 (仪表) 05145 (用21配钥匙)3BD 920 806 B KOMBI+WEGFAHR SP VDO VOL 05125 (用21配钥匙)4609188DA C5-Kombininstr Un4 D-9280AC5 02042 (用21配钥匙)4B0 962 258 E Zentrdverrie.1 DWA D34 [中文显示仪表]04683用21配钥匙*************************************************************** ****2001 C501-01 ENGINE3B0 909 552 AD 2.4L V6/5VCODING:04552VIN:VBA24 B2130 17825 IMMAUZ720Y167561202-01 AT4B0 927 156 AL AE5 01V 2.4L 5V ROWCODING:0001317-01 仪表&IMMO4B0 962 258 E Zentrdverrie.1 DWA D34 (中文显示仪表) CODING:04683VIN:VBA24 B2130 17825 IMMAUZ720Y167561217-10-09 -Adaotoution 1270 改公里数可用17-10-04 语言选择不可用 ,可见是固定语言显示03-01 ABS/ASR3B0 614 111 ABS/ASR 5.3 FrontCODING:0003108-空调 4B0 820 043 AF A6-Klimavoll automatn D65 CODING:001602002 款 GOLF 全车电脑版本号17-仪表与IMMO1J0 920 826 A KOMBI+WEGFAHRS. BPV V09 CODING:01112 WSC:00000VIN: WVWZZ Z1JZ2 D1910 77IMMO SN: VWZ6Z 0A378 861101-发动机I06A 906 033 AF SIMOS33 1.6l 2V 00AT4083 CODING:00033 WSC:31414VIN: WVWZZ Z1JZ2 D1910 77IMMO SN: VWZ6Z 0A378 861102-自动波01M 927 733 JH AG4 Getriebe 01M 4830 CODING:00000 WSC:0000046-中控与舒适系统1C0 959 799 B 1C Komfortgerβ HL0 0003 CODING:00259 WSC:314141C1959801A 1C Tsteuer.FS KL0 00021C1959802A 1C Tsteuer.BF1C0959811A 1C Tsteuer.HL HL0 00021C0959812A 1C tsteuer.HR03-ABS系统1C0 907 379 J ABS FRONT MK60 0103 CODING:0001025 WSC:3141415-气囊系统1C0 909 605 A 27 AIRBAG VW51 01 02 CODING:12855 WSC:31414*****************************************************气囊电脑 6QO-909-605A零件号索引号控制器编码VEHICLE EQUIPMENT PART # INDEX CODE# Driver"s,Pass. A/B 1J0 909 603 AN 16718 Driver"s,Pass. A/B 6Q0 909 601 0C 12355Only Driver"s A/B 1J0 909 603AP 16720Only Driver"s A/B 6Q0 909 601 OB 12354 Dr"s,Pass.+Side A/B 1J0 909 608 AR 16722 Driver"ss+Side A/B 1J0 909 608 AS 16723C 00067J 00074Dr"s,Pass.+Side A/B+ 1J0 909 609 A 00065 Elec. Belt TensionerDr"s,Pass.+Side A/B+ 6Q0 909 605A 02 12338 Elec. Belt TensionerDr"s,Pass.+Side+Head 6Q0 909 605F 02 12338 A/B+Elec. Belt Tens.Dr,s+Side A/B+Elec. 1J0 909 609 B 00066Belt TensionerDr"s+Side A/B+Elec. 6Q0 909 605A 01 12337 Belt TensionerDr"s,Side,Head A/B+ 6Q0 909 605F X1 12337 Elec. Belt TensionerDr"s,Pass.,A/B with 6Q0 909 605A 03 12339 Kneebar,Side A/B+Elec. Belt TensionerDr"s,Pass.,A/B with 6Q0 909 605F 03 12339 Kneebar,Side+Head A/BElec. Belt Tensioner 6Q0 909 601 OM 12365 Dr"s,Pass. A/B withKneebarDr"s,Pass. A/B with 6Q0 909 605A OM 12345 Kneebar,Side A/B+Elec. Belt TensionerDr"s,Pass. A/B with 6Q0 909 605F X4 22580 Kneebar,Side+Head A/B+Elec. Belt Tensioner***************************************************** 上海大众菠萝全车电脑版本号15 6Q0909601E 07 AIRBAG VW5 0007CODING:1234317 6Q0 920 800 & ........... VDO V13CODING:0014119 6N0 909 901 14 CE CANcoding:0001409 6Q1 937 049C 00.BN -SG 1S32coding:2561201 036 906 034DM m......4MZ 4449coding:0007101 06A 906 032 JCME7.5.104686coding:0007103 6Q0 907 379 E 0103 ABS MK60coding:00010972002上海大众 B5 V6 2.8L 自动波全车电脑版本号底盘型号: 3B - B5 VW Passat可测试系统地址码: 01,02,03,08,15,17,19,36,46,55,56地址码:01 - 发动机零件号码: 3B0 907 551 CP 2.8L V6/5V G 0001Coding 号: 08051 维修站号码: 00000底盘号码: LSVCE 29F42 12345 67 IMMO SN: VWZ7Z 0A412 3456地址码:02 - 自动波零件号码: 8D0 927 156 DJ AG5 01V 2.8l5V RdW 1111Coding 号: 00113 维修站号码: 66187地址码:03 - ABS /ESP零件号码: 1J0 907 379 Q ABS/EDS 20 IE CAN 0001Coding 号: 13604 维修站号码: 00000地址码:08 - 空调系统冷气/暖气零件号码: 3B1 907 044 J CLIMATRONIC B5GP 0003Coding 号: 17000 维修站号码: 66187TDC: 00603 - Footwell/defroster Flap Positioning Motor (V85) 37-10 - Faulty - IntermittentTDC: 01271 - Positioning Motor for Temperature Flap (V68) 37-10 - Faulty - IntermittentTDC: 01272 - Positioning Motor for Central Flap (V70)37-10 - Faulty - IntermittentTDC: 01274 - Air Flow Flap Positioning Motor (V71)37-10 - Faulty - IntermittentTDC: 01341 - Control Module in Instrument Panel On Comfort CAN (J285)27-10 - Implausible Signal - Intermittent地址码:15-Airbags 气囊系统零件号码: 1C0 909 605 B XJ AIRBAG VW51 04 02 * XJ为软件索引号Coding 号: 22602 维修站号码: 66187地址码:17-仪表与IMMO零件号码: 3BD 920 806 C KOMBI+WEGFAHRSP VDO V01Coding 号: 07125 维修站号码: 11111底盘号码: LSVCE 29F42 12345 67IMMO SN: VWZ7Z 0A412 3456TDC: 01316 - ABS Control Module49-00 - 没有通讯地址码:19-网关零件号码: 6N0 909 901 Gateway K<->CAN 0001Coding 号: 00004 维修站号码: 01313 /ENGINE+AT+AIRBAG0 - IMMO2 仪表啥也不管理 /IMMO3 仪表为默认只管理发动机和自动波+1 - Automatic Transmission 自动变速器+2 - ABS Brakes 防报死系统+4 - Airbags 气囊+7 - Steering 方向助力 (所以啊上海大众菠萝的网关CODING 是00014)ABS Brakes, and Airbags, (1+2+4 = 7) = 00007.如果把这车的CODING号码改为00006 就会多出TDC:01316如果把这车的CODING号码改为00014 就会多出TDC:01316 和TDC:01309TDC: 01316 - ABS Control Module49-00 - 没有通讯TDC: 01309 - Power Steering Control Module (J500)49-00 - 没有通讯地址码:36- 司机侧座椅调节零件号码: 3B1 959 760 D Sitzverstellung 0101Coding 号: 0000000 维修站号码: 00000TDC:01008 - Note: Emergency OFF Switch is Active!000 - - - Intermittent地址码:55-射灯控制零件号码: 4B0 907 357 LEUCHTWEITEREGLER D004Coding 号: 00015 维修站号码: 66187*************************************************************** ***上海大众时代娇子ABS控制单元coding为02802，普通奇瑞的ABS为01901宝来汽车电脑器件型号01- 发动机：06A906032EQ 1.6L 5V MQ2004680CODING:00031 WSC:00000VIN：LFVBA 11JX2 30499 94 IMMO_SN：VWZ7Z 0B642 230915-安全气囊：1C0909601 2K AIRBAG VW 510006 //怪不的你在例外1贴讲K81不可编码少了2K啊!CODING:12875 WSC:1031503 -ABS电脑：1C0907379L 0101ABS FRON 7MK60CODING:0001025 WSC:00000 //注意:CODING号码为7位的是KWP2000通讯协议25-IMMOBILZER 电子防盗：Bitte Adresse 17 engeben (这句话的意思是:转到地址17诊断)1998年以后的车辆一般已经没有单独的25系统，整合到17-仪表&IMMO46-中控与适系统：1C0959799 2M Komfortgerat HLO 00001 CODING:00259 WSC: 000001C1959801A 1M TJrsteuer FS KLO 000917-组合仪表（防盗）电脑版本：1J5920806b komb1+wegfarlrsp vdo v02coding: 01102 wsc: 00000VIN：LFVBA 11JX2 30499 94 IMMO_SN：VWZ7Z 0B642 230919 - 网关： 6N0909901 Gateway k<-> can 0001coding:00006 wsc:00000AUDI A4 1.808 -空调系统4A0 820 043DCODING 000400006000061polo 波罗 1.4L MT 全车电脑版本号01-ENGINE //01-10-d 188 (含 EPC 电子油门控制)036 906 034 DM MARELLI 4MV 4837Coding: 00071 WSC 12345VIN: LSVFA49J732012842 IMMO ID:VWZ7Z0C683158503 - ABS 6Q0 907 379 L ABS FRONT MK60 0101Coding: 0001097 WSC 1234508 - 空调 6Q0 820 045 Klimaanlage X0840该空调是没有CODING 和WSC 的我去维修站多次用VAS5051+VAS5052验证过的2 Faults Found:01596 - Motor for Outside/Recirculated Air Flap (V154)30-10 - Open or Short to B+ - Intermittent01596 - Motor for Outside/Recirculated Air Flap (V154)41-10 - Blocked or No Voltage - Intermittent15 - AIRBAG 6Q0 909 601 E 07 AIRBAG VW5 0007Coding: 12343 WSC 1234517 - 仪表/IMMO 6Q0 920 800 KOMBI+WEGFAHRSP VDO V16Coding: 00141 WSC 57952LSVFA49J732012842 VWZ7Z0C683158519 - 网关 6N0 909 901 14 GATEWAY CAN 1S33Coding: 00014 WSC 1234525 - IMMOBILIZER(因为该车无电子防盗实际上这是17仪表抢答的)Controller: Bitte AdressComponent: e 17 eingeben46-J393(T23+T12C)舒适系统 6Q0 959 433 G 4W Komfortgera 0002Coding: 00064 WSC 12345 (coding 为00264 可多控制后面2个门)J386(T12d+T8h+t12e)左前门: 6Q2959802A 4W Tusteuer.FS KLO 0001J387(T8i +T6p+T12f)右前门: 6Q2959801A 4W Tusteuer.BF KLO 000156 - 收放机6QD 035 152 Radio 5GD 0001Coding: 00001 WSC 1234509 - 电源与继电器管理 6Q1 937 049 C 00 BN-SG. 1S33Coding: 25612 Code: WSC 1234544 - 转向助力 6Q0 423 156 Q LenkhilfeTRW V250Coding: 10140 Code: WSC 1234503 - ABS 6Q0 907 379 L ABS FRONT MK60 0101Coding: 0001097 WSC 12345--------------------------------------------------------------------------------桑塔纳2000时代骄子安全气囊1C0 909 601 2N AIRBAG VW51 0008CODING:12878 WSC:01234同 2003 年4月以后的捷达春天等是同一个只是CODING:01901 号码不同奇瑞的 ABS+ 也是这个东东:CODING:01901看ABS 泵标签有 330 614 111 字样C5 发动机 4D0 907 551 AH CODING 号码01 - ENGINE 发动机系统4D0 907 551 AH 2.8L V6/5V MOTR HS D04Coding: 06201 WSC 06335TDC 16825 - EVAP Emission Control Sys: Incorrect Flow宝来汽车电脑版本号01- 发动机：06A 906 032JB 1.6L 5V AT AG4 4629 CODING:00033 WSC:0000002-自动变速箱零件号码01M 927 733 KK 组件AG4 GETRIEBE 01M 4989 Coding 号00000 维修站号码0000017-组合仪表（防盗）电脑版本：1J5920806C komb1+wegfaHrsp vdo v02 coding: 01102 wsc: 0000046-舒适系统零件号码 1C0 959 799 组件1M KOMFORTGER atHLO 0002 Coding 号00259 维修站号码00000斯科达法比亚气囊电脑VAG NUMBER Index CODING=========== ===== =====1J0 909 603 AS AIRBAG 167231J0 909 603 AT AIRBAG 167242002 Jetta 1.8T 电脑版本号2002 Jetta 1.8T金德 k81/PC2000 for Windows XP 双模式01 --发动机 : 06A 906 032 HF 1.8L R4/5VT G 0004 Coding: 07550 WSC 13622VIN:3VWSE69M62M112530IMMO SN:VWZ7Z0A418528402 -- 自动波09A 927 750 T AG5 Getriebe 09A 019303 -- ABS: 1C0 907 379 K ASR FRONT MK60 0103Coding: 0018945 WSC 0002817 -- 仪表/IMMO : 1J5 920 926 AX KOMBI+WEGFAHRSP VDO V11Coding: 07204 WSC 225853VWSE69M62M112530 VWZ7Z0A418528419 -- 网关 6N0 909 901 Gateway K<->CAN 0001Coding: 00006 WSC 2258546 -- 中控与舒适系统 1C0 959 799 C 1H Komfortger醫 HLO 0003Coding: 00257 WSC 0002856 -- 收放机 3B7 035 180 Radio NP2 0055Coding: 00031 WSC 00028美规原装奥迪A6.2.8L 手动自动两用波箱电脑型号发动机电脑:4D0907551AH 2.8L V6/5V MOTRAT D02CODING:06252波箱电脑:4B09271156G AG501V 2.8L5V USA 8509CODING:00001ABS电脑 :8E0614111M ABS/EDS5.3 OUATTRO D31CODING:06169仪表电脑:4B0919930RX C5-KOMBIINSTR VDO D15CODING:07262空调电脑:4B0820043G A6-KLIMAVOLL AUTOMAT:D61CODING:00160中央控制门锁:4B0962258C CENTRALLOCK/ALARM D30CODING:15885宝来1.6L A/T发动机的CODING：00033 ABS：0001025 A/T：00000 仪表：01102 音响：00001 舒适性系统：00259 捷达：1.6l A/T发动机的CODING：04030 A/T：03604 SRS：00065 防盗：09600 捷达都市先锋发动机：04003 A/T：00000 ABS：03604一汽新A6address 01Protocol: KW1281Controller: 3B0907 551 CKComponent: 2.8L V6/5V 0002Coding: 08502Shop #: WSC 00000Address 03Protocol: KW1281Controller: 3B0 614 111Component: ABS/ASR 5.3 FRONT D00Coding: 00032Shop #: WSC 00000Skipping Address 15-AirbagsAddress 17Protocol: KW1281Controller: 4C0 920 930 BComponent: C5-KOMBIINSTR. VDO D12Coding: 00162Shop #: WSC 000002001.5 VW Passat 1.8T w/ engine code AWM.CODING:12878 WSC:01234同 2003 年4月以后的捷达春天等是同一个只是CODING:01901 号码不同奇瑞的 ABS+ 也是这个东东:CODING:01901看ABS 泵标签有 330 614 111 字样C5 发动机 4D0 907 551 AH CODING 号码01 - ENGINE 发动机系统4D0 907 551 AH 2.8L V6/5V MOTR HS D04Coding: 06201 WSC 06335TDC 16825 - EVAP Emission Control Sys: Incorrect Flow宝来汽车电脑版本号01- 发动机：06A 906 032JB 1.6L 5V AT AG4 4629CODING:00033 WSC:0000002-自动变速箱零件号码01M 927 733 KK 组件AG4 GETRIEBE 01M 4989Coding 号00000 维修站号码0000017-组合仪表（防盗）电脑版本：1J5920806C komb1+wegfaHrsp vdo v02coding: 01102 wsc: 0000046-舒适系统零件号码 1C0 959 799 组件1M KOMFORTGER atHLO 0002 Coding 号00259 维修站号码00000斯科达法比亚气囊电脑VAG NUMBER Index CODING=========== ===== =====1J0 909 603 AS AIRBAG 167231J0 909 603 AT AIRBAG 167242002 Jetta 1.8T 电脑版本号2002 Jetta 1.8T金德 k81/PC2000 for Windows XP 双模式01 --发动机 : 06A 906 032 HF 1.8L R4/5VT G 0004Coding: 07550 WSC 13622VIN:3VWSE69M62M112530IMMO SN:VWZ7Z0A418528402 -- 自动波09A 927 750 T AG5 Getriebe 09A 019303 -- ABS: 1C0 907 379 K ASR FRONT MK60 0103Coding: 0018945 WSC 0002817 -- 仪表/IMMO : 1J5 920 926 AX KOMBI+WEGFAHRSP VDO V11Coding: 07204 WSC 225853VWSE69M62M112530 VWZ7Z0A418528419 -- 网关 6N0 909 901 Gateway K<->CAN 0001Coding: 00006 WSC 2258546 -- 中控与舒适系统 1C0 959 799 C 1H Komfortger醫 HLO 0003Coding: 00257 WSC 0002856 -- 收放机 3B7 035 180 Radio NP2 0055Coding: 00031 WSC 00028美规原装奥迪A6.2.8L 手动自动两用波箱电脑型号发动机电脑:4D0907551AH 2.8L V6/5V MOTRAT D02CODING:06252波箱电脑:4B09271156G AG501V 2.8L5V USA 8509CODING:00001ABS电脑 :8E0614111M ABS/EDS5.3 OUATTRO D31CODING:06169仪表电脑:4B0919930RX C5-KOMBIINSTR VDO D15CODING:07262空调电脑:4B0820043G A6-KLIMAVOLL AUTOMAT:D61CODING:00160中央控制门锁:4B0962258C CENTRALLOCK/ALARM D30CODING:15885宝来1.6L A/T发动机的CODING：00033 ABS：0001025 A/T：00000 仪表：01102 音响：00001 舒适性系统：00259 捷达：1.6l A/T发动机的CODING：04030 A/T：03604 SRS：00065 防盗：09600 捷达都市先锋发动机：04003 A/T：00000 ABS：03604一汽新A6address 01Protocol: KW1281Controller: 3B0 907 551 CKComponent: 2.8L V6/5V 0002Coding: 08502Shop #: WSC 00000Address 03Protocol: KW1281Controller: 3B0 614 111Component: ABS/ASR 5.3 FRONT D00Coding: 00032Shop #: WSC 00000Skipping Address 15-AirbagsAddress 17Protocol: KW1281Controller: 4C0 920 930 BComponent: C5-KOMBIINSTR. VDO D12Coding: 00162Shop #: WSC 000002001.5 VW Passat 1.8T w/ engine code AWM.4B0-906-018-CL using a 2001.5 VW Passat 1.8T w/ engine code AWM.Audi DTC Table - General4B0-906-018-CL数据流 Diagnostic Trouble Code (DTC) table VW TECHNICAL LIBRARY【01-发动机】 4B0 906 018 CL 1.8L R4/5VT G 0001Coding: 16551 WSC 00008WVWPD63B61P269969 VWZ7Z0A35518632 Faults Found:17524 - Oxygen (Lambda) Sensor Heating: B1 S1: Open CircuitP1116 - 35-00 - -18034 - Powertrain Data Bus: Missing Message from TCUP1626 - 35-10 - - - IntermittentReadiness: 0110 1101【02 - 自动波】 4B0 927 156 DA AG5 01V 1.8l5VT RdW 1313 Coding: 00013 WSC 000082 Faults Found:18158 - Supply Voltage too LowP1750 - 35-10 - - - Intermittent18249 - Engine Control Module / Transmission Control Module IncompatibleP1841 - 35-00 - -【03 -ABS 】3B0 614 111 ABS/ASR 5.3 FRONT D00Coding: 00021 WSC 000281 Faults Found:18257 - Please check DTC Memory of Transmission Controller P1849 - 35-00 - -Skipping Address 15-Airbags【17 -仪表&IMMO】3B0 920 925 B KOMBI+WEGFAHRSPVDO V13Coding: 07235 WSC 00008WVWPD63B61P269969 VWZ7Z0A35518633 Faults Found:00779 - Outside Air Temp Sensor (G17)30-10 - Open or Short to B+ - Intermittent01316 - ABS Control Module49-10 - No Communications - Intermittent01315 - Transmission Control Module49-10 - No Communications - Intermittent【25 - IMMOBILIZER】Controller: Bitte Adress e 17 eingeben 请转到地址17-仪表与防盗No Faults Foundor DTCs not supported by controlleror a communication error ocurred【46 - 中控与舒适系统】1C0 959 799 C 08 Komfortger醫HLO 0001Coding: 00257 WSC 00008谁来区分不同处？奥迪A6 2.8L VIN：LFVBA24BX2300155201）3B0 907 551 BF 2.8L V6/5V G01 001CODING：04552 WSC：0000002）4B0 927 156 AJ AG5 01V 2.8L5V USA 3132CODING：00004 WSC：0000003）3B0 614 111 ABS/ASR 5.3 FRONT D00CODING：00031 WSC：0000015）4B0 959 655 G Airbag Fronttseite 2001CODING:00004 WSC:0000035)4B0 962 258 J Central Lock/Alarm D35 CODING:06731 WSC:0000045?)4B0 907 357 LEDCHTWETTEREGLER D004 CODING:00005 WSC:0000036)4B0 959 608 Sitzmamnory R1 F 000 CODING:00000 WSC:0000056)4C0 035 186 Radio D02CODING:0020766)4B0 919 283 ParkingSystem A6 Row D18 CODING:0110617)4C0 920 930 A Ch-kOMRIINSTR VDO D12 CODING:00162-------- --------08)4B0 820 043 AF A6-Klimavnllautomat D65 coding:00160奥迪A6 2.4L VIN:VBA24B013014521 ?15?? 01)3B0 907 552 AD 2.4L V6/5V G 0000 CODING:04552------------ -------------02)4B0 927 156 AL AG5 01V 2.4L5V RHW 2526 CODING:0001303)3B0 614 111 ABS/ASR 5.3 FRONT D00 CODING:0003115)4B0 959 655G Airbag Fronttseite 2000 CODING:0000435)4B0 962 258 E Zentralverrieg.DWA D34 CODING:0468345)4B0 951 178 A (?Unnenmumueberw) D04 CODING: 0000136)4B0 959 760 A Sitzmemnry D0556)4C0 035 186 Radio D02CODING:0020766)4B0 919 283 Parkingsystem A6 ROW D18 CODING:0010617)4C0 920 930 A C5-KOMHI INSTR VDO D09 CODING:00062--------- ---------08)4B0 820 043 AF A6-Klimavcllautomat D65 CIDING:00160大众奥迪1.8L奥迪 A6 1.8L VIN：VBA14B22301545501）4R0 906 018 CA 1.8L R4/5VT 0003 CODING：04502--------- -----------03）3B0 614 111 ABS/ASR 5.3 FRONT D00 CODING：0002215）4B0 959 655G Airbag Frongt+Seite 2001 CODING:0000435)4B0 962 258J Central lock/Alarm D35 CODING:0000156)4C0 035 186 RadioCODING:0020117)4C0 920 900A C5-KOMRI INSTR VDO D12 CODING:00144---------- -----------08)4B0 820 043H A6-Klimauollautomat D64 CODING:00140宝来 1.8L VIN：LFVBA21J22302392801）06A 906 032 LD 1.8L R4/5VT 0001 CODING：04530-------- ---------02）01M 927 733 LL AG4 Getribe 01M 4956 coding:0000003)1c0 907 379K ASR PRONT MK60 0103 CODING:002150515)1C0 909 601 2K Airbag VW51 0004 CODING:1287546)1C0 959 799C 18 Komfortger BF HLO 0003 CODING:0025956)3BD 035 186 Radio 5GD 0001 CODING:0040317)1J5 920 826A KO MRITWEGFAHRSP VDO V04CODING:0512208)3B1 907 044C CLIMATRONIC C 2.0.0 CODING:0110019)6N0 909 901 Gateway k<->CAN 0000 CODING:00006又一个1.8L VIN：VBA14B22301545501）06A 906 032 LF 1.8L R4/5VS MOTR 0001 CODING:04530-------- --------02)01M 927 733 KJ AG4 Getriehe 01M 4952 CODING:0000003)1C0 907 379 K ASR FRONT MK60 0103 CODING:001331315)1C0 909 601 2k Airbag VW51 0006 CODING:1287536)3R1 959 760 Sitzverstellung 0101 CODING:000000046)1C0 959 799 C 1H Komfortger gt hlw 0003 coding:002591c1 959 801a 1C1 959 802A1C0 959 811A 1C0 959 812A56)3BD 035 186 RADIO 5GD 0001 CODING:0040317)1JD 920 826 KOMRI+MEGAHRSP VDO V02 CODING:0510208)3B1 907 044C CLJMATRONIC C2.0.019)6N0 909 901 Gateway k<->CAN 0001 CODING:00006。

途观（Tiguan）_J519_车载⽹络控制控制单元针脚定义途观（Tiguan）_J519_车载⽹络控制单元针脚定义【底盘号】： LSVUD65N792720083 【编码】：长【地址词】：09 - BCM控制器J519【软件零件号】：1K0 937 087D 【软件版本号】：103 【硬件版本号】：0537【测量者】：唐尚⽂王杰喻强【说明】：以下内容仅供学习参考讨论之⽤，不作为上海⼤众官⽅数据电路图编号信号对象针脚号颜⾊针脚定义针脚性质信号电压范围典型值波形 1/3 SB26（30A）常⽕ T52a/1 红/蓝 J519供电输⼊(正级) 常⽕12V 12V1/19 右侧尾灯灯泡 T52a/3 灰/黄J519控制输出正极输出（正极）占空⽐ LED灯 8V 波形_1 1/18 左侧尾灯灯泡 T52a/4 ⽩/⿊ J519控制输出正极输出（正极）占空⽐ LED灯 8V1/7 左侧远光灯 T52a/5 ⽩/⿊ J519控制输出正极输出（正极）1/11 右后转向灯 T52a/9 ⿊/绿 J519控制输出正极输出（正极） 0/12V 0/12V跃变1/7 左前转向灯 T52a/10 ⿊/⽩ J519控制输出正极输出（正极） 0/12V 0/12V跃变1/7 左侧近光灯 T52a/11 黄/⿊ J519控制输出正极输出（正极） 12v1/24 后⾏李箱开关 T52a/12 棕/⿊ J519信号输⼊开关信号关后盖—断开开后盖—17.15M欧2/17 后⾏李箱盖把⼿开锁按钮 T52a/13 紫 J519信号搭铁开关信号输⼊开关信号1/17 倒车灯开关 T52a/16 蓝/⿊ J519控制输出负极输出（负极）负极⼯作时0V 不⼯作12V1/9 后雾灯 T52a/17 灰/⽩ J519信号输⼊打开12V 12V1/9 车灯开关关闭档/应急模式 T52a/18 红/黄 J519信号输⼊ 0位12V 12V1/9 车灯开关⼩灯档 T52a/19 灰/黄 J519信号输⼊打开12V 12V1/9 车灯开关auto档 T52a/20 紫 J519信号输⼊打开12V 12V1/9 前雾灯 T52a/21 ⽩/蓝 J519信号输⼊打开12V 12V 波形_2 1/9 车灯开关⼤灯档 T52a/22 ⽩/红 J519信号输⼊打开12V 12V1/16 搭铁线 T52a/23 棕搭铁线搭铁线负极⼯作时0V 不⼯作12V1/4 保险丝SB3（5A） T52a/24 红/紫 J519供电输⼊常⽕12V 12V1/7 左前雾灯 T52a/25 ⽩/黄 J519控制输出正极输出（正极）占空⽐ 12.3V1/11 右侧刹车灯2 T52a/26 ⿊/紫 J519控制输出正极输出（正极） 12V 12V 波形_3 1/10 左侧后尾灯2 T52a/27 ⿊/黄 J519控制输出正极输出（正极）占空⽐ 3.4V1/11 左侧倒车灯 T52a/28 ⿊/蓝 J519控制输出正极输出（正极）2/17 后⾏李箱开关 T52a/29 棕/蓝 J519信号输⼊关后盖—断开开后盖—0.54M欧2/17 BCM供电线 T52a/42 棕 J519负极输⼊（负极）负极⼯作时0V 不⼯作12V1/19 ⾬刷喷⽔电机 T52a/43 绿/⽩ J519控制输出负极输出（负极）1/8 右侧停车灯 T52a/44 灰/红 J519控制输出正极输出（正极）打开12V 12V1/18 ⾼位刹车灯灯泡 T52a/45 红/⿊ J519控制输出正极输出（正极） 12V 12V2/17 油箱盖板联锁电机 T52a/46 紫/灰 J519控制输出正极输出（正极） 12V 12V1/25 点烟器 58d T52a/51 灰 J519信号输⼊2/2 供电线 T52b/1 红/绿 J519控制输⼊正极输⼊（正极）常⽕12V 12V1/19 ⾬刷喷⽔电机 T52b/2 绿/红 J519控制输出正极输出（正极） 12V 12V2/17 油箱盖板联锁电机 T52b/5 棕 J519控制输出负极输出（负极）负极2/17 后⾏李箱盖中央门锁马达 T52b/11 红/紫 J519控制输出正极输出（正极）脉冲信号,见波形 0V变12V 波形_4 1/4 J329(15号供电继电器) T52b/12 黄/绿 J519控制输出正极输出（正极） 0/12V 关钥匙0V；开12V1/12 开关和仪表照明调节器 T52b/15 灰/⽩ J519控制输出正极输出（正极）常⽕11V 11V17/4 前座椅控制单元 T52b/21 ⽩ J519反馈信号输⼊打开钥匙—0v 启动—电瓶电压1/21 后窗加热继电器 T52b/22 黄/灰 J519控制输出负极输出（负极）负极⼯作时0V 不⼯作12V1/20 双闪开关照明及指⽰灯 T52b/24 蓝/⿊ J519控制输出正极输出（正极）平时0V；⼯作时0/12V跳⼯作时0/12V跳1/4 J680(75号供电继电器) T52b/28 黄/⿊ J519控制输出正极输出（正极） 0－12V关钥匙0V；开12V。

大众长编码含义（09中央电器控制单元）(转载)大众长编码含义（09中央电器控制单元）(转载)长编码的具体含义，可以看出咱们自己对汽车可改的东西真是多多，一个方法是去4S 用5051/5052来改，直接进J519功能菜单，每项都是中文可选，另外就是用can-bus 线加上vag-com504.1或其他版本的软件来直接编辑长编码。

长编码这个东西，粗一看上去颇是有点云里雾里的，其实说清楚了也很简单，下面我就来手把手教你怎么编辑长编码。

首先我们来认识一下长编码，以09中央电器功能的长编码为例，我的原厂设置是： 018D8F020004100000120C000000000000087F075C 09功能长编码是21个byte 组成的，每个byte 是16进制的2个字符，顺序是从左到右，从00开始到20 以上面一个为例，byte00的值就是01,byte01的值就是8D,byte02的值就是8F,以此类推到byte20就是最后一位5C 。

接下来，就是继续分解byte 到bit 位，我们知道，任何功能都是有开、关两种状态，在2进制中就是1、0来代表，然后，每个16进制的byte 转换成2进制就是8位bit ，上面的例子中，byte00的16进制值01，转换成2进制就是00000001，byte01的16进制值8D 转换成2进制就是10001101，byte02的8F 转换了就是10001111。

有个简单的转换方法，就是利用windows 系统自带的计算器，在查看选项中选择科学性计算器，然后选16进制，例如输入刚才byte01的8D ，然后再点一下2进制，就会自动转换成2进制的数字。

不过要记住一点，计算器转换出来的2进制，如果前面几位是0会不显示，需要我们手动补足0，例如byte00的值01，转换成2进制，计算器上显示仍然是1，但是我们需要在前面补上7个0。

这样，我们就得出了byte00的值是00000001,byte01是10001101,byte02是10001111,byte03是00000010,byte04是00000000。

Bora A4 各电控系统控制单元编码及零件号发动机控制单元（地址-01，功能07-编码见下）车型控制单元零件号编码----------------------------------------------------------------1.6L 手动箱 06A 906 032 EQ 00031发动机 06A 906 032 JB 00033-----------------------------------------------------------------1.8L 手动箱 06A 906 032 LE 04500发动机自动箱 06A 906 032 LF 04530-----------------------------------------------------------------1.8T 手动箱 06A 906 032 EN 04500发动机自动箱 06A 906 032 LD 04530-----------------------------------------------------------------自动变速箱控制单元（地址-02，功能07-编码00000）ABS控制单元（地址-03，功能07-编码01025/21505/13313）控制单元类型控制单元零件号编码-------------------------------------------------------------------------------- 1.6L/1.8L/1.8T 1C0 907 379J 01025ABS 1C0 907 379L--------------------------------------------------------------------- ASR/EDS(1.6L/1.8L) 1C0 907 379K 13313---------------- -------------ASR/EDS(1.8T) 21505-------------------------------------------------------------------------------- 空调控制单元（地址-08，功能07-编码01000/01100）安全气囊控制单元（地址-15，编码12622/12874/12875）控制单元零件号编码-------------------------------------------------------------------------------- 1C0 909 601 128741C0 909 601 2K 12875--------------------------------------------------------------------------------组合仪表（地址-17，编码05122/05123/01102/05102）车型控制单元零件号编码-------------------------------------------------------------------------------- 1.6L 手动无多功能显示 1J5 920 806 C 01102自动无多功能显示 1J5 920 806 B 01102-------------------------------------------------------------------------------- 1.8L 手动无多功能显示 1J5 920 806 B1;1J5 920 826 A11J5 920 806 01102自动有多功能显示 1J5 920 806 C1;1J5 920 826 A11JD 920 826 05102--------------------------------------------------------------------------------1.8T 手动有多功能显示 1J5 920 826 A 1JD 920 826 05122自动有多功能显示 1J5 920 826 A1; 1JD 920 826 05122--------------------------------------------------------------------------------Gate-way系统（地址-19，编码00006或00007）舒适系统（地址-46，编码04096/04097/00256/257/258/259 ）--------------------------------------------------------------------------------对于舒适系统，目前在BORA A4所有车型上编码均相同，即在1.6L\1.8L\1.8T车上，舒适系统的编码均为00259(00256\00257\00258)--------------------------------------------------------------------------------收音机（地址-56，00001/00003/00401/00403[/B] 控制单元类型（有/无CD) 控制单元零件号编码--------------------------------------------------------------------------------无（GAMMA) 3BD 035 186 00401收音机有（GAMMA) 3BD 035 186 00403无 (BATTA) 3BD 035 152 00001有 (BATTA) 3BD 035 152 00003-----------------------------------------------------------------------------------------------------A6.2.8 波箱控制单元编码！4B0927156G AG5 01V 2.8L5V USA 8509编码号是00001原装奥迪A6电脑型号美规原装奥迪A6.2.8L 手动自动两用波箱电脑型号发动机电脑:4D0907551AH 2.8L V6/5V MOTRAT D02CODING:06252波箱电脑 :4B09271156G AG501V 2.8L5V USA 8509CODING:00001ABS电脑 :8E0614111M ABS/EDS5.3 OUATTRO D31CODING:06169仪表电脑 :4B0919930RX C5-KOMBIINSTR VDO D15CODING:07262空调电脑 :4B0820043G A6-KLIMAVOLL AUTOMAT:D61CODING:00160中央控制门锁:4B0962258C CENTRALLOCK/ALARM D30CODING:15885菠萝转向助力电脑编号6Q0 423 156 Q LenkhilfeTRW V250Coding: 10140 Code: WSC 12345polo 波罗 1.4L MT 全车电脑版本号01-ENGINE //01-10-d 188 (含 EPC 电子油门控制)036 906 034 DM MARELLI 4MV 4837Coding: 00071 WSC 12345VIN: LSVFA49J732012842 IMMO ID:VWZ7Z0C683158503 - ABS 6Q0 907 379 L ABS FRONT MK60 0101Coding: 0001097 WSC 1234508 - 空调 6Q0 820 045 Klimaanlage X0840该空调是没有 CODING 和 WSC 的我去维修站多次用 VAS5051+VAS5052验证过的2 Faults Found:01596 - Motor for Outside/Recirculated Air Flap (V154)30-10 - Open or Short to B+ - Intermittent01596 - Motor for Outside/Recirculated Air Flap (V154)41-10 - Blocked or No Voltage - Intermittent15 - AIRBAG 6Q0 909 601 E 07 AIRBAG VW5 0007Coding: 12343 WSC 1234517 - 仪表/IMMO 6Q0 920 800 KOMBI+WEGFAHRSP VDO V16Coding: 00141 WSC 57952LSVFA49J732012842 VWZ7Z0C683158519 - 网关 6N0 909 901 14 GATEWAY CAN 1S33Coding: 00014 WSC 1234525 - IMMOBILIZER(因为该车无电子防盗实际上这是17仪表抢答的)Controller: Bitte AdressComponent: e 17 eingeben46-J393(T23+T12C)舒适系统 6Q0 959 433 G 4W Komfortgera 0002Coding: 00064 WSC 12345 (coding 为00264 可多控制后面2个门)J386(T12d+T8h+t12e)左前门: 6Q2959802A 4W Tusteuer.FS KLO 0001J387(T8i +T6p+T12f)右前门: 6Q2959801A 4W Tusteuer.BF KLO 000156 - 收放机 6QD 035 152 Radio 5GD 0001Coding: 00001 WSC 1234509 - 电源与继电器管理 6Q1 937 049 C 00 BN-SG. 1S33Coding: 25612 Code: WSC 1234544 - 转向助力 6Q0 423 156 Q LenkhilfeTRW V250Coding: 10140 Code: WSC 1234503 - ABS 6Q0 907 379 L ABS FRONT MK60 0101 Coding: 0001097 WSC 12345上海大众菠萝全车电脑版本号15 6Q0909601E 07 AIRBAG VW5 0007CODING:1234317 6Q0 920 800 & ........... VDO V13CODING:0014119 6N0 909 901 14 CE CANcoding:0001409 6Q1 937 049C 00.BN -SG 1S32coding:2561201 036 906 034DM m......4MZ 4449coding:0007101 06A 906 032 JCME7.5.104686coding:0007103 6Q0 907 379 E 0103 ABS MK60coding:0001097址码:36- 司机侧座椅调节零件号码: 3B1 959 760 D Sitzverstellung 0101Coding 号: 0000000 维修站号码: 00000TDC:01008 - Note: Emergency OFF Switch is Active! 000 - - - Intermittent地址码:55-射灯控制零件号码: 4B0 907 357 LEUCHTWEITEREGLER D004 Coding 号: 00015 维修站号码: 66187宝来汽车电脑器件型号01- 发动机：06A906032EQ 1.6L 5V MQ2004680CODING:00031 WSC:00000VIN：LFVBA 11JX2 30499 94 IMMO_SN：VWZ7Z 0B642 230915-安全气囊：1C0909601 2K AIRBAG VW 510006 //怪不的你在例外1贴讲K81不可编码少了2K啊! CODING:12875 WSC:1031503 -ABS电脑：1C0907379L 0101ABS FRON 7MK60CODING:0001025 WSC:00000 //注意:CODING号码为7位的是KWP2000通讯协议25-IMMOBILZER 电子防盗：Bitte Adresse 17 engeben (这句话的意思是:转到地址17诊断)46-中控与适系统：1C0959799 2M Komfortgerat HLO 00001CODING:00259 WSC: 000001C1959801A 1M TJrsteuer FS KLO 000917-组合仪表（防盗）电脑版本：1J5920806b komb1+wegfarlrsp vdo v02coding: 01102 wsc: 00000VIN：LFVBA 11JX2 30499 94 IMMO_SN：VWZ7Z 0B642 230919 - 网关： 6N0909901 Gateway k<-> can 0001coding:00006 wsc:00000AUDI A4 1.808 -空调系统4A0 820 043DCODING 000400006000061桑塔纳2000时代骄子安全气囊1C0 909 601 2N AIRBAG VW51 0008CODING:12878 WSC:01234我买了原装电脑后，新电脑零件号后没有2N，后来我按旧电脑重新编码后，2N又有了。

一汽-大众电控单元长编码功能分析与应用目前，一汽一大众的主流车型。

建立在PQ35平台上的速腾，建立在PQ46平台上的迈腾，甚至包括建立在PQ34平台上的宝来经典及新推出的新宝来轿车，各主要电控单元编码都采用了长编码来代替原来的短编码，以适应现代汽车多任务集成化的环境下的功能管理需求，由此长编码的应用就作为一个新事物堂而皇之地出现在人们的面前了。

我们可以应用长编码的功能定义来进行汽车各项功能的个性化设置，可以通过功能适配通道方式对长编码进行快捷方式修改，而且在检修故障时长编码是否正确也成为我们所排查的重点因素之一等，为此，分析解读长编码的功能与应用也就成了我们新的需要。

一、电控单元长编码的定义和结构从应用方面来讲，正如我们所知，将宝来的舒适电控单元的短编码从258改为259即可实现遥控中控锁单开驾驶员侧车门到开启四门的功能转换，RSH发动机电控单元伴随着手动挡、自动挡不同的功能配置编码也不同，由此可知短编码代表控制单元特定的功能组合。

对于早期功能实现较简单的电控单元，采用短编码尚可对各主要功能的不同组合进行区分，然而新版本的汽车系统电控单元由于总线结构网络化功能的增强，再用短编码充分地表达各式各样的功能组合就显得力不从心了。

而长编码的出现恰好可以很好地解决这一问题：即使功能再多，你也可以通过追加长编码字节的方法进行扩充。

长编码为什么能做到这一点呢?由此就引出了电控单元长编码的编码规则和结构问题。

以某款速腾舒适系统电控单元长编码为例，例如“19 D8 02 08 7F 2D 84 0548 4F 01 EO 11 AO”，长编码为一连串的十六进制数组成。

我们把每两位十六进制数定义为一个字节(Byte)，如定义19为第O字节(Byte O)，相应D8表示第1字节(Byte1)，依此类推……可构成一组14个字节序列。

而对于每一个字节来讲，又由8位二进制数组成，从低到高依次表示为BitO，Bit1……Bit7。

常用系统模块：01-发动机，02-自动变速器，03-ABS制动，08-空调暖风，09-中央电子控制单元15-安全气囊，16-方向盘电器，17-组合仪表，18-辅助加热，19-网关总线，22-四轮驱动25-防盗系统，35-中央门锁，37-巡航系统，45-内部监控器，46-中央便利设施，55-前照灯范围，56-收放机传动系统：01-发动机，11-发动机II， 21-发动机III， 31-发动机其他12-电子离合器，22-四轮驱动，32-差速锁止机构，41-电子柴油泵，51-电驱动，61-电瓶控制，71-电瓶充电器，底盘系统：02-ABS，13-距离控制，23-刹车调压，43-刹车助力，53-驻车制动器（手制动器）14-电控悬挂，24-驱动防滑，34-车身调平，44-动力转向，54，后扰流板64-稳定杆，15-安全气囊，55-前照灯范围，65-轮胎气压，58-辅助燃油箱，68-雨刮器1C-液位检测舒适系统：35-中央门锁，45-内部监控器，63-司机辅助系统，73-乘客辅助系统，7D-辅助加热系统06-乘客侧座椅，16-方向盘电器，26-电动天窗，36-司机座椅控制，46-中央便利设施，66-右后座椅控制08-空调暖风，18-辅助加热，28-后暖风空调，38-车顶控制，48-左后座椅识别，42-司机侧车门，52-乘客侧车门，62-左后车门，72-右后车门，78-滑门，右。

0D滑门，左电子电气系统1：05-启动授权模块，25-防盗系统，56-收放机，76-紧急停车辅助设备，75-紧急呼叫。

07-前灯光控制，17-组合仪表，27-后灯光控制，37-巡航控制，47-音响系统，57-电视调整67-语音控制，77-车载电话09-中央控制模块，19-网关总线，29-左侧灯光，39-右侧灯光，49-自动灯光控制，59-牵引保护，69-拖车控制。

电子电气系统2：1D-驾驶身份识别，2D-内部互联设备，3D-附属功能模块，4D-数据传输，0E-媒体播放器1，1E-媒体播放器2，2E-谜题播放器3，3E-媒体播放器4，4E-右后灯光控制，5E-左后灯光控制，6E-车顶灯光控制，7E-仪表灯光控制，0F-数码音响，1F-音效调整，2F-数码电视，4F-频段选择II。
