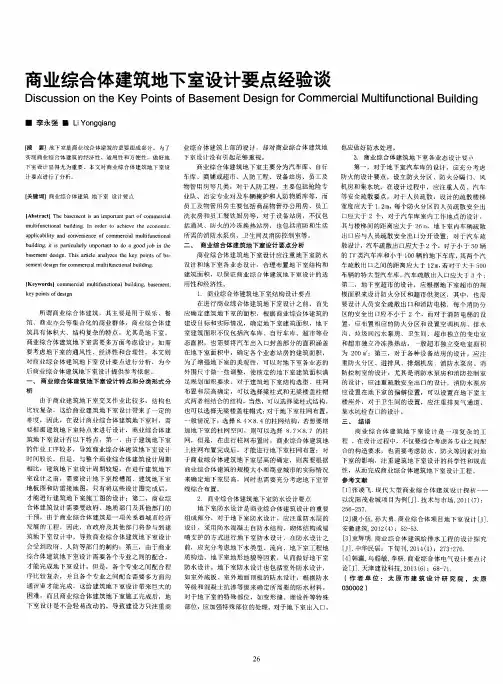

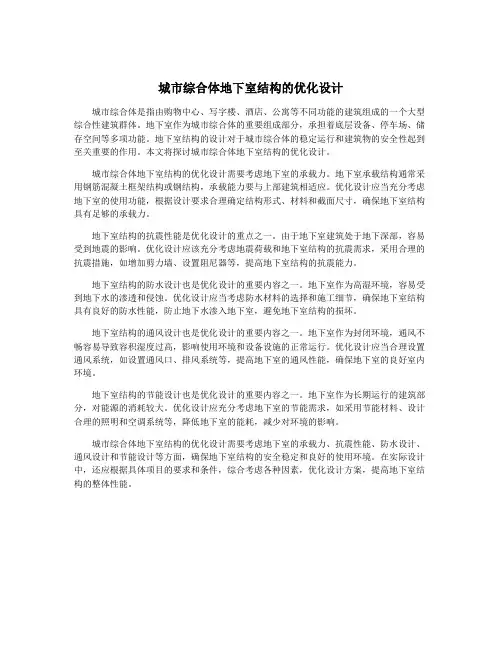

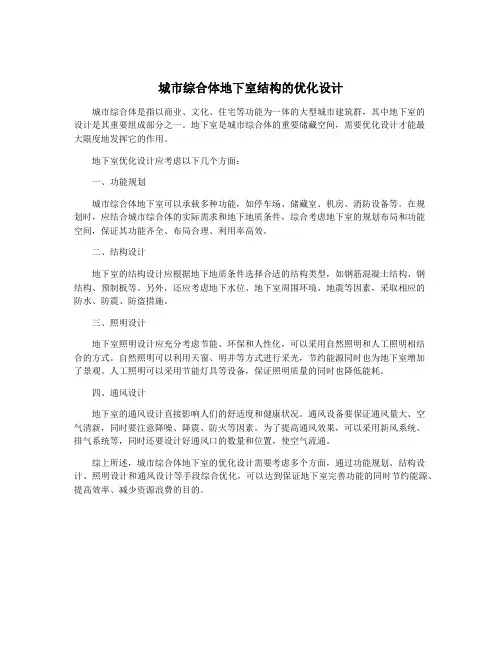

城市综合体地下室结构的优化设计城市综合体是指由购物中心、写字楼、酒店、公寓等不同功能的建筑组成的一个大型综合性建筑群体。
地下室作为城市综合体的重要组成部分,承担着底层设备、停车场、储存空间等多项功能。
地下室结构的设计对于城市综合体的稳定运行和建筑物的安全性起到至关重要的作用。
本文将探讨城市综合体地下室结构的优化设计。
城市综合体地下室结构的优化设计需要考虑地下室的承载力。
地下室承载结构通常采用钢筋混凝土框架结构或钢结构,承载能力要与上部建筑相适应。
优化设计应当充分考虑地下室的使用功能,根据设计要求合理确定结构形式、材料和截面尺寸,确保地下室结构具有足够的承载力。
地下室结构的抗震性能是优化设计的重点之一。
由于地下室建筑处于地下深部,容易受到地震的影响。
优化设计应该充分考虑地震荷载和地下室结构的抗震需求,采用合理的抗震措施,如增加剪力墙、设置阻尼器等,提高地下室结构的抗震能力。
地下室结构的防水设计也是优化设计的重要内容之一。
地下室作为高湿环境,容易受到地下水的渗透和侵蚀。
优化设计应当考虑防水材料的选择和施工细节,确保地下室结构具有良好的防水性能,防止地下水渗入地下室,避免地下室结构的损坏。
地下室结构的通风设计也是优化设计的重要内容之一。
地下室作为封闭环境,通风不畅容易导致容积湿度过高,影响使用环境和设备设施的正常运行。
优化设计应当合理设置通风系统,如设置通风口、排风系统等,提高地下室的通风性能,确保地下室的良好室内环境。
地下室结构的节能设计也是优化设计的重要内容之一。
地下室作为长期运行的建筑部分,对能源的消耗较大。
优化设计应充分考虑地下室的节能需求,如采用节能材料、设计合理的照明和空调系统等,降低地下室的能耗,减少对环境的影响。
城市综合体地下室结构的优化设计需要考虑地下室的承载力、抗震性能、防水设计、通风设计和节能设计等方面,确保地下室结构的安全稳定和良好的使用环境。
在实际设计中,还应根据具体项目的要求和条件,综合考虑各种因素,优化设计方案,提高地下室结构的整体性能。

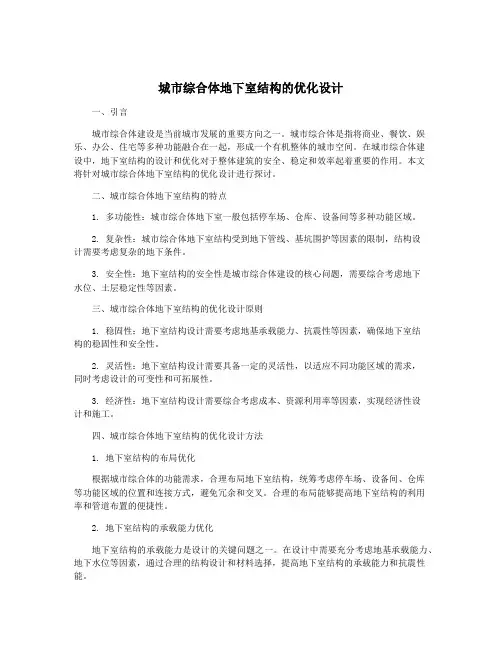

城市综合体地下室结构的优化设计一、引言城市综合体建设是当前城市发展的重要方向之一。
城市综合体是指将商业、餐饮、娱乐、办公、住宅等多种功能融合在一起,形成一个有机整体的城市空间。
在城市综合体建设中,地下室结构的设计和优化对于整体建筑的安全、稳定和效率起着重要的作用。
本文将针对城市综合体地下室结构的优化设计进行探讨。
二、城市综合体地下室结构的特点1. 多功能性:城市综合体地下室一般包括停车场、仓库、设备间等多种功能区域。
2. 复杂性:城市综合体地下室结构受到地下管线、基坑围护等因素的限制,结构设计需要考虑复杂的地下条件。
3. 安全性:地下室结构的安全性是城市综合体建设的核心问题,需要综合考虑地下水位、土层稳定性等因素。
三、城市综合体地下室结构的优化设计原则1. 稳固性:地下室结构设计需要考虑地基承载能力、抗震性等因素,确保地下室结构的稳固性和安全性。
2. 灵活性:地下室结构设计需要具备一定的灵活性,以适应不同功能区域的需求,同时考虑设计的可变性和可拓展性。
3. 经济性:地下室结构设计需要综合考虑成本、资源利用率等因素,实现经济性设计和施工。
四、城市综合体地下室结构的优化设计方法1. 地下室结构的布局优化根据城市综合体的功能需求,合理布局地下室结构,统筹考虑停车场、设备间、仓库等功能区域的位置和连接方式,避免冗余和交叉。
合理的布局能够提高地下室结构的利用率和管道布置的便捷性。
2. 地下室结构的承载能力优化地下室结构的承载能力是设计的关键问题之一。
在设计中需要充分考虑地基承载能力、地下水位等因素,通过合理的结构设计和材料选择,提高地下室结构的承载能力和抗震性能。
3. 地下室结构的变形控制优化地下室结构在使用过程中会受到各种外部力的影响,容易产生变形和裂缝。
在设计中,需要采用合理的支护结构和变形控制措施,保证地下室结构的稳定性和安全性。
4. 地下室结构的节能设计城市综合体地下室结构设计需要综合考虑节能因素,通过合理的通风设计、保温设计等措施,提高地下室结构的节能性能,降低建筑能耗。

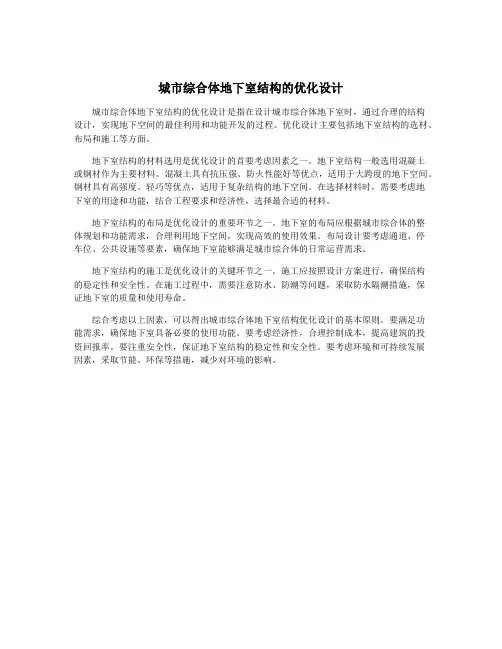

城市综合体地下室结构的优化设计
城市综合体地下室结构的优化设计是指在设计城市综合体地下室时,通过合理的结构
设计,实现地下空间的最佳利用和功能开发的过程。
优化设计主要包括地下室结构的选材、布局和施工等方面。
地下室结构的材料选用是优化设计的首要考虑因素之一。
地下室结构一般选用混凝土
或钢材作为主要材料。
混凝土具有抗压强、防火性能好等优点,适用于大跨度的地下空间。
钢材具有高强度、轻巧等优点,适用于复杂结构的地下空间。
在选择材料时,需要考虑地
下室的用途和功能,结合工程要求和经济性,选择最合适的材料。
地下室结构的布局是优化设计的重要环节之一。
地下室的布局应根据城市综合体的整
体规划和功能需求,合理利用地下空间,实现高效的使用效果。
布局设计要考虑通道、停
车位、公共设施等要素,确保地下室能够满足城市综合体的日常运营需求。
地下室结构的施工是优化设计的关键环节之一。
施工应按照设计方案进行,确保结构
的稳定性和安全性。
在施工过程中,需要注意防水、防潮等问题,采取防水隔潮措施,保
证地下室的质量和使用寿命。
综合考虑以上因素,可以得出城市综合体地下室结构优化设计的基本原则。
要满足功
能需求,确保地下室具备必要的使用功能。
要考虑经济性,合理控制成本,提高建筑的投
资回报率。
要注重安全性,保证地下室结构的稳定性和安全性。
要考虑环境和可持续发展
因素,采取节能、环保等措施,减少对环境的影响。

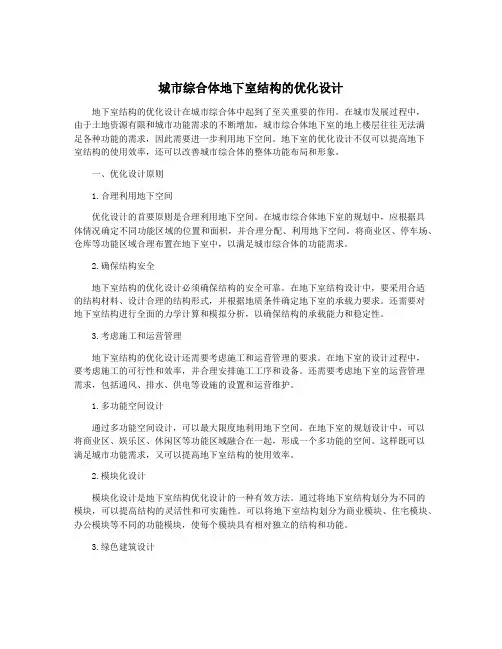

城市综合体地下室结构的优化设计地下室结构的优化设计在城市综合体中起到了至关重要的作用。
在城市发展过程中,由于土地资源有限和城市功能需求的不断增加,城市综合体地下室的地上楼层往往无法满足各种功能的需求,因此需要进一步利用地下空间。
地下室的优化设计不仅可以提高地下室结构的使用效率,还可以改善城市综合体的整体功能布局和形象。
一、优化设计原则1.合理利用地下空间优化设计的首要原则是合理利用地下空间。
在城市综合体地下室的规划中,应根据具体情况确定不同功能区域的位置和面积,并合理分配、利用地下空间。
将商业区、停车场、仓库等功能区域合理布置在地下室中,以满足城市综合体的功能需求。
2.确保结构安全地下室结构的优化设计必须确保结构的安全可靠。
在地下室结构设计中,要采用合适的结构材料、设计合理的结构形式,并根据地质条件确定地下室的承载力要求。
还需要对地下室结构进行全面的力学计算和模拟分析,以确保结构的承载能力和稳定性。
3.考虑施工和运营管理地下室结构的优化设计还需要考虑施工和运营管理的要求。
在地下室的设计过程中,要考虑施工的可行性和效率,并合理安排施工工序和设备。
还需要考虑地下室的运营管理需求,包括通风、排水、供电等设施的设置和运营维护。
1.多功能空间设计通过多功能空间设计,可以最大限度地利用地下空间。
在地下室的规划设计中,可以将商业区、娱乐区、休闲区等功能区域融合在一起,形成一个多功能的空间。
这样既可以满足城市功能需求,又可以提高地下室结构的使用效率。
2.模块化设计模块化设计是地下室结构优化设计的一种有效方法。
通过将地下室结构划分为不同的模块,可以提高结构的灵活性和可实施性。
可以将地下室结构划分为商业模块、住宅模块、办公模块等不同的功能模块,使每个模块具有相对独立的结构和功能。
3.绿色建筑设计绿色建筑设计是地下室结构优化设计的另一种重要方法。
通过采用环保、节能的建筑材料和技术,可以提高地下室结构的环境效益和资源利用效率。

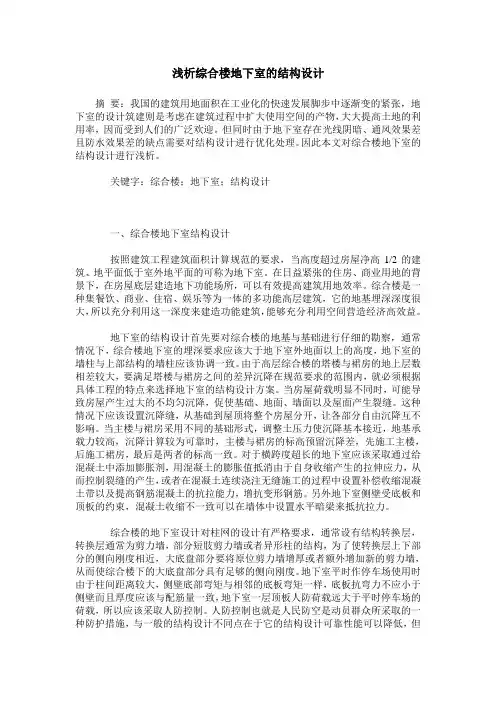

浅析综合楼地下室的结构设计摘要:我国的建筑用地面积在工业化的快速发展脚步中逐渐变的紧张,地下室的设计筑建则是考虑在建筑过程中扩大使用空间的产物,大大提高土地的利用率,因而受到人们的广泛欢迎。
但同时由于地下室存在光线阴暗、通风效果差且防水效果差的缺点需要对结构设计进行优化处理。
因此本文对综合楼地下室的结构设计进行浅析。
关键字:综合楼;地下室;结构设计一、综合楼地下室结构设计按照建筑工程建筑面积计算规范的要求,当高度超过房屋净高1/2的建筑、地平面低于室外地平面的可称为地下室。
在日益紧张的住房、商业用地的背景下,在房屋底层建造地下功能场所,可以有效提高建筑用地效率。
综合楼是一种集餐饮、商业、住宿、娱乐等为一体的多功能高层建筑,它的地基埋深深度很大,所以充分利用这一深度来建造功能建筑,能够充分利用空间营造经济高效益。
地下室的结构设计首先要对综合楼的地基与基础进行仔细的勘察,通常情况下,综合楼地下室的埋深要求应该大于地下室外地面以上的高度,地下室的墙柱与上部结构的墙柱应该协调一致。
由于高层综合楼的塔楼与裙房的地上层数相差较大,要满足塔楼与裙房之间的差异沉降在规范要求的范围内,就必须根据具体工程的特点来选择地下室的结构设计方案。
当房屋荷载明显不同时,可能导致房屋产生过大的不均匀沉降,促使基础、地面、墙面以及屋面产生裂缝。
这种情况下应该设置沉降缝,从基础到屋顶将整个房屋分开,让各部分自由沉降互不影响。
当主楼与裙房采用不同的基础形式,调整土压力使沉降基本接近,地基承载力较高,沉降计算较为可靠时,主楼与裙房的标高预留沉降差,先施工主楼,后施工裙房,最后是两者的标高一致。
对于横跨度超长的地下室应该采取通过给混凝土中添加膨胀剂,用混凝土的膨胀值抵消由于自身收缩产生的拉伸应力,从而控制裂缝的产生,或者在混凝土连续浇注无缝施工的过程中设置补偿收缩混凝土带以及提高钢筋混凝土的抗拉能力,增抗变形钢筋。
另外地下室侧壁受底板和顶板的约束,混凝土收缩不一致可以在墙体中设置水平暗梁来抵抗拉力。

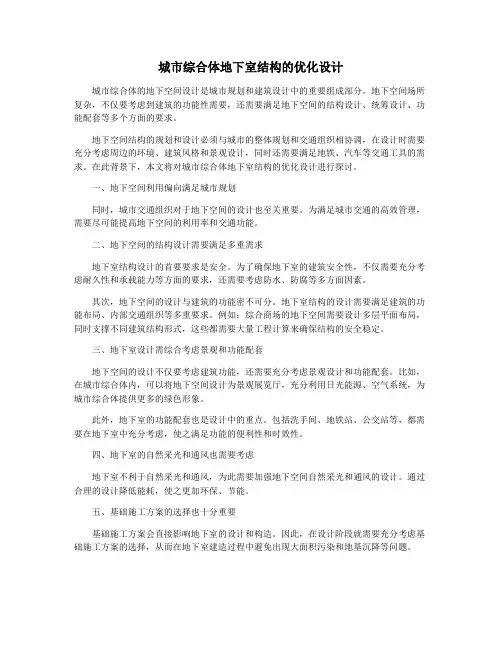

城市综合体地下室结构的优化设计城市综合体的地下空间设计是城市规划和建筑设计中的重要组成部分。
地下空间场所复杂,不仅要考虑到建筑的功能性需要,还需要满足地下空间的结构设计、统筹设计、功能配套等多个方面的要求。
地下空间结构的规划和设计必须与城市的整体规划和交通组织相协调,在设计时需要充分考虑周边的环境、建筑风格和景观设计,同时还需要满足地铁、汽车等交通工具的需求。
在此背景下,本文将对城市综合体地下室结构的优化设计进行探讨。
一、地下空间利用偏向满足城市规划同时,城市交通组织对于地下空间的设计也至关重要。
为满足城市交通的高效管理,需要尽可能提高地下空间的利用率和交通功能。
二、地下空间的结构设计需要满足多重需求地下室结构设计的首要要求是安全。
为了确保地下室的建筑安全性,不仅需要充分考虑耐久性和承载能力等方面的要求,还需要考虑防水、防腐等多方面因素。
其次,地下空间的设计与建筑的功能密不可分。
地下室结构的设计需要满足建筑的功能布局、内部交通组织等多重要求。
例如:综合商场的地下空间需要设计多层平面布局,同时支撑不同建筑结构形式,这些都需要大量工程计算来确保结构的安全稳定。
三、地下室设计需综合考虑景观和功能配套地下空间的设计不仅要考虑建筑功能,还需要充分考虑景观设计和功能配套。
比如,在城市综合体内,可以将地下空间设计为景观展览厅,充分利用日光能源、空气系统,为城市综合体提供更多的绿色形象。
此外,地下室的功能配套也是设计中的重点。
包括洗手间、地铁站、公交站等,都需要在地下室中充分考虑,使之满足功能的便利性和时效性。
四、地下室的自然采光和通风也需要考虑地下室不利于自然采光和通风,为此需要加强地下空间自然采光和通风的设计。
通过合理的设计降低能耗,使之更加环保、节能。
五、基础施工方案的选择也十分重要基础施工方案会直接影响地下室的设计和构造。
因此,在设计阶段就需要充分考虑基础施工方案的选择,从而在地下室建造过程中避免出现大面积污染和地基沉降等问题。

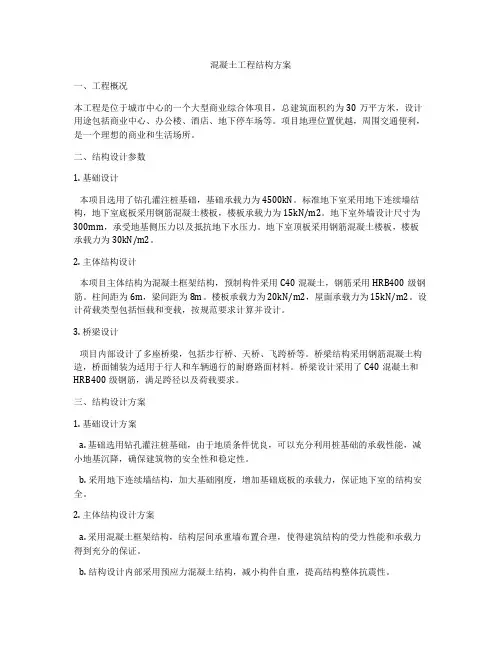

混凝土工程结构方案一、工程概况本工程是位于城市中心的一个大型商业综合体项目,总建筑面积约为30万平方米,设计用途包括商业中心、办公楼、酒店、地下停车场等。
项目地理位置优越,周围交通便利,是一个理想的商业和生活场所。
二、结构设计参数1. 基础设计本项目选用了钻孔灌注桩基础,基础承载力为4500kN。
标准地下室采用地下连续墙结构,地下室底板采用钢筋混凝土楼板,楼板承载力为15kN/m2。
地下室外墙设计尺寸为300mm,承受地基侧压力以及抵抗地下水压力。
地下室顶板采用钢筋混凝土楼板,楼板承载力为30kN/m2。
2. 主体结构设计本项目主体结构为混凝土框架结构,预制构件采用C40混凝土,钢筋采用HRB400级钢筋。
柱间距为6m,梁间距为8m。
楼板承载力为20kN/m2,屋面承载力为15kN/m2。
设计荷载类型包括恒载和变载,按规范要求计算并设计。
3. 桥梁设计项目内部设计了多座桥梁,包括步行桥、天桥、飞跨桥等。
桥梁结构采用钢筋混凝土构造,桥面铺装为适用于行人和车辆通行的耐磨路面材料。
桥梁设计采用了C40混凝土和HRB400级钢筋,满足跨径以及荷载要求。
三、结构设计方案1. 基础设计方案a. 基础选用钻孔灌注桩基础,由于地质条件优良,可以充分利用桩基础的承载性能,减小地基沉降,确保建筑物的安全性和稳定性。
b. 采用地下连续墙结构,加大基础刚度,增加基础底板的承载力,保证地下室的结构安全。
2. 主体结构设计方案a. 采用混凝土框架结构,结构层间承重墙布置合理,使得建筑结构的受力性能和承载力得到充分的保证。
b. 结构设计内部采用预应力混凝土结构,减小构件自重,提高结构整体抗震性。
c. 梁柱节点结构采用了异形柱头和悬臂梁式设计,保证了结构的整体稳定性。
3. 桥梁设计方案a. 桥梁型式采用多种设计,以适应不同场合的要求,确保桥梁结构的安全性和实用性。
b. 桥梁表面采用了防滑防腐耐磨材料,减少了维护成本,提高了桥梁的使用寿命。

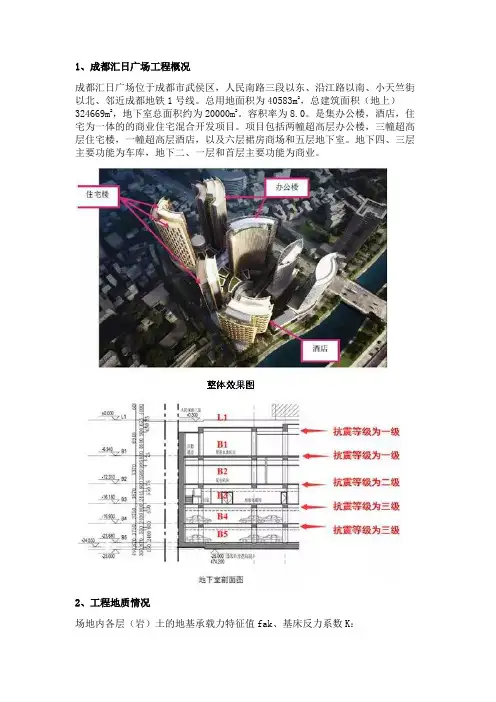

1、成都汇日广场工程概况成都汇日广场位于成都市武侯区,人民南路三段以东、沿江路以南、小天竺街以北、邻近成都地铁1号线。
总用地面积为40583m2,总建筑面积(地上)324669m2,地下室总面积约为20000m2。
容积率为8.0。
是集办公楼,酒店,住宅为一体的的商业住宅混合开发项目。
项目包括两幢超高层办公楼,三幢超高层住宅楼,一幢超高层酒店,以及六层裙房商场和五层地下室。
地下四、三层主要功能为车库,地下二、一层和首层主要功能为商业。
2、工程地质情况场地内各层(岩)土的地基承载力特征值fak、基床反力系数K:3、设计参数及设计性能目标3.1设计参数设计基准期:50年结构体系类别:详单塔设防烈度:7度场地类别:Ⅱ类设计地震分组:第三组场地特征周期:0.45s设计基本地震加速度:0.1g周期折减系数:详单塔地上部分框架抗震等级:详单塔阻尼比:0.05设防类别:裙房乙类,办公楼、酒店、住宅丙类基本风压:50年0.30kN/m2雪压:50年0.10kN/m2地面粗糙度:C类3.2设防性能目标按照高规的要求,抗震设防性能目标分为A、B、C、D 四个等级,抗震性能分为1、2、3、4、5 五个水准。
对于本工程项目,结构抗震性能目标拟达D级。
结构达到性能目标“D”,即小震不需要修理即可继续使用,中震一般修理后可继续使用,大震修复或加固后可继续使用。
4、地下室构件设计此项目为了方便设计,基础和地下室设计统一采用一个模型。
将两幢超高层办公楼,三幢超高层住宅楼,一幢超高层酒店均建立在同一个模型里,因PKPM节点受限制,故采用YJK(赢建科)软件。
结构YJK整体模型结构竖向水平构件布置1.外墙厚度:900mm(B5层),800mm (B4层),700mm (B3~B1层),混凝土强度等级:C452.方柱截面:1100x1100~1650x1650(mm),圆柱截面:R1000~R1550(mm),混凝土强度等级:C453.梁截面:主梁500x800,次梁400x700(mm)板厚:B4~B1层板厚为150mm,L1层板塔楼内板厚200mm,塔楼外板厚250mm。
