空气动力学研究的最新进展空气动力学这一学科，是研究物体在空气中的受力、受力作用和运动规律等问题的学科，它在众多领域中都具有很重要的作用，比如飞行器的设计、气动轮廓的研究、新能源车辆的运用等等。
这个领域的专家们一直是在探寻新的研究方法和新的技术手段，以推进这一领域的发展。
近年来，随着科技水平的不断提升，空气动力学的最新研究进展也越来越引人注目。
本文将介绍一些目前发展最迅速的空气动力学研究领域和最新成果。
一、超声速研究在空气动力学研究领域，涡轮引擎是一个非常复杂的系统，它涉及了压缩、燃烧和排放等多种问题，而这些问题中的细节和复杂性往往要依赖于超声速流控研究来解决。
随着超声速研究技术的进一步发展，科学家们可以更好地了解它们影响导管内部空气流动的因素，例如粘性、湍流和冲量等。
这些因素都需要得到精确的数值计算。
近年来，一种名为介电脉冲放电 (DEP) 的新技术被成功地应用于超声速研究中，它通过对涡轮引擎内流动的微小变化进行监测，以提高燃烧能效。
此外，超声速研究还在制造业、工程领域，以及最新的太空开发项目中得到了广泛应用。
二、风洞试验技术风洞是空气动力学研究领域非常重要的实验工具，科学家也在不断地探索新的风洞试验技术来提高其效率和准确性。
其中一个重要的研究方向是三维模型风洞试验研究。
在过去，由于缺乏先进的技术，三维模型的设计和试验往往是非常困难和昂贵的。
但随着现代计算机技术的提高和仿真技术的发展，研究人员可以更轻松地制造和测试三维模型。
这种技术可以实现更加准确的实验结果，从而使得空气动力学领域更加严谨和科学。
三、新型计算方法除了超声速研究和风洞试验技术外，新型计算方法也在空气动力学研究中不断涌现。
其中一个新的领域是基于人工智能的风洞试验技术，这是近年来非常热门的研究方向。
其主要原理是利用机器学习技术来模拟流场，并根据获得的模拟数据生成仿真模型。
这个方法可以简化试验过程，大大缩短研究周期，提高试验结果的精度和准确性。
中国空气动力研究与发展中心中国空气动力研究与发展中心是我国领先的空气动力学研究机构之一。
本中心成立于2008年，致力于推动中国空气动力学的发展和应用。
我们的使命是提升我国航空航天领域的技术水平，为国家经济建设和国防安全做出贡献。
中国空气动力研究与发展中心拥有一支专业强大的团队，包括航空航天工程师、力学专家、数学家和计算机科学家。
我们注重理论研究与实践相结合，通过开展基础理论研究、试验验证和工程应用等多方位的工作，推动中国空气动力学领域的创新和发展。
在基础理论研究方面，我们的团队集中力量研究空气动力学的基本原理和数学模型，探索空气流动的规律和特性。
我们还致力于开发新的计算方法和模拟技术，为航空航天领域的设计和优化提供科学依据。
在试验验证方面，我们拥有先进的实验设备和试验场地。
我们的团队通过模型试验和风洞试验等手段，验证理论模型的准确性和可靠性。
通过与实际工程数据的对比与分析，我们不断改进和完善现有的空气动力学模型，并为各类航空航天器的设计和改进提供支持和指导。
在工程应用方面，我们与航空航天工业界和相关科研机构保持密切合作。
我们团队的专家们积极参与各类航空航天项目的设计和开发，为工程实践提供技术支持和解决方案。
我们的研究成果已经成功应用于我国航空航天领域的飞行器、导弹、卫星等项目，得到了相关领域的认可和赞赏。
中国空气动力研究与发展中心将继续致力于空气动力学领域的研究与发展工作。
我们将继续加强基础理论研究，拓宽试验验证手段，扩大工程应用范围。
我们将继续为我国航空航天事业的发展做出努力，为实现中国空气动力学的自主创新和领先发展而努力奋斗。
（字数：385）中国空气动力研究与发展中心具备先进的研究设施和技术平台，为研究人员提供了良好的工作条件和科研环境。
我们拥有一流的超级计算机和高性能计算集群，为复杂的空气动力学计算和模拟提供强大的计算能力。
我们还拥有各类专业试验设备和实验室，能够满足各类试验验证的需求。
中国空气动力研究与发展中心注重人才培养和团队建设。
哈尔滨空气动力研究所:中国航空工业空气动力研究院隶属于中国航空工业第一集团公司，于2000年7月由哈尔滨空气动力研究所（627所）和沈阳空气动力研究所（626所）合并组建，注册地为哈尔滨市，地址在原哈尔滨军事工程学院院内。
气动院现有职工713人，专业技术人员488人，其中，高级技术职务140人，中级技术职务204人，研究生38人，大学本科283人，享受国家政府特贴专家22人。
气动院是国家第一批授予流体力学硕士研究生招生培养权单位，2002年10月国家人事部和全国博士后管委会批准设立博士后科研工作站。
自改革开放以来，先后有118人次出国培训、技术合作和技术考察。
获得国家级科技奖17项，部级科技奖100项。
气动院拥有先进的科研设备，现有低速风洞两座，亚跨音速风洞三座。
经国防科工委批复，填补国内空白的低速增压风洞2002年开始建设。
气动院充分利用自己的技术实力，在非军品科研生产方面取得了长足发展。
以传感器技术、计算机应用和工业自动控制等为主，在油田、烟草、制药、制革、橡胶、铁路和煤炭等行业均取得较好经济效益和社会效益。
1. 风洞设备2.风洞试验技术3.气动力设计与理论研究风洞风洞（wind tunnel），是能人工产生和控制气流，以模拟飞行器或物体周围气体的流动，并可量度气流对物体的作用以及观察物理现象的一种管道状实验设备，它是进行空气动力实验最常用、最有效的工具。
简介风洞实验是飞行器研制工作中的一个不可缺少的组成部分。
它不仅在航空和航天工程的研究和发展中起NF-3低速风洞翼型实验着重要作用，随着工业空气动力学的发展，在交通运输、房屋建筑、风能利用和环境保护等部门中也得到越来越广泛的应用。
用风洞作实验的依据是运动的相对性原理。
实验时，常将模型或实物固定在风洞内，使气体流过模型。
这种方法，流动条件容易控制，可重复地、经济地取得实验数据。
为使实验结果准确,实验时的流动必须与实际流动状态相似,即必须满足相似律的要求。

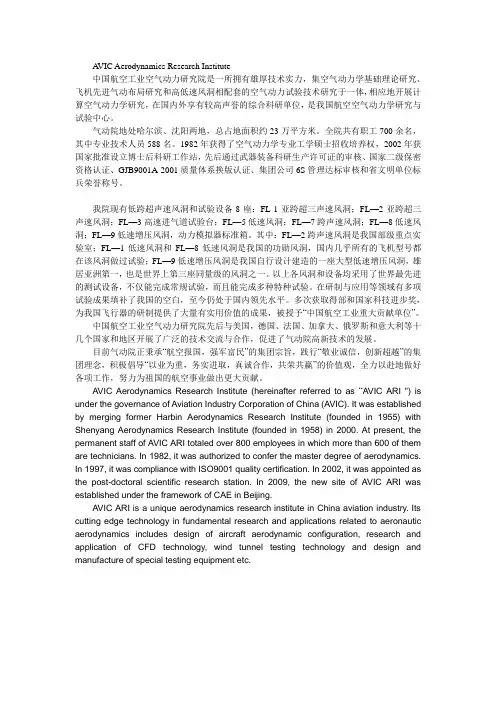

A VIC Aerodynamics Research Institute中国航空工业空气动力研究院是一所拥有雄厚技术实力，集空气动力学基础理论研究、飞机先进气动布局研究和高低速风洞相配套的空气动力试验技术研究于一体，相应地开展计算空气动力学研究，在国内外享有较高声誉的综合科研单位，是我国航空空气动力学研究与试验中心。
气动院地处哈尔滨、沈阳两地，总占地面积约23万平方米。
全院共有职工700余名，其中专业技术人员588名。
1982年获得了空气动力学专业工学硕士招收培养权，2002年获国家批准设立博士后科研工作站，先后通过武器装备科研生产许可证的审核、国家二级保密资格认证、GJB9001A-2001质量体系换版认证、集团公司6S管理达标审核和省文明单位标兵荣誉称号。
我院现有低跨超声速风洞和试验设备8座：FL-1亚跨超三声速风洞；FL—2亚跨超三声速风洞；FL—3高速进气道试验台；FL—5低速风洞；FL—7跨声速风洞；FL—8低速风洞；FL—9低速增压风洞，动力模拟器标准箱。
其中：FL—2跨声速风洞是我国部级重点实验室；FL—1低速风洞和FL—8低速风洞是我国的功勋风洞，国内几乎所有的飞机型号都在该风洞做过试验；FL—9低速增压风洞是我国自行设计建造的一座大型低速增压风洞，雄居亚洲第一，也是世界上第三座同量级的风洞之一。
以上各风洞和设备均采用了世界最先进的测试设备，不仅能完成常规试验，而且能完成多种特种试验。
在研制与应用等领域有多项试验成果填补了我国的空白，至今仍处于国内领先水平。
多次获取得部和国家科技进步奖，为我国飞行器的研制提供了大量有实用价值的成果，被授予“中国航空工业重大贡献单位”。
中国航空工业空气动力研究院先后与美国，德国、法国、加拿大、俄罗斯和意大利等十几个国家和地区开展了广泛的技术交流与合作，促进了气动院高新技术的发展。
目前气动院正秉承“航空报国，强军富民”的集团宗旨，践行“敬业诚信，创新超越”的集团理念，积极倡导“以业为重，务实进取，真诚合作，共荣共赢”的价值观，全力以赴地做好各项工作，努力为祖国的航空事业做出更大贡献。
风洞实验的知识为什么要做风洞实验？我们人类所赖以生存的贴近地球表面的大气层里，有许多与我们的生活密切相关值得研究的现象。
其中最为普遍的现象就是风对物体的作用力，以及物体运动时所受的力。
大风呼啸而过时，可以折树倒屋，掀翻航船，造成严重的灾难，而利用风能的风车又可以提水发电，为人类效力。
车船在空气中前进，会受到阻力，而飞机要靠在空气中前进速度引起的空气动力才能够在空中飞行。
物体表面与空气接触，会产生两种力：一种是垂直于表面的，一种是与表面相切的。
这些力的大小，在表面和周围情况不变的条件下，只与物体和空气的相对速度有关。
也就是说，同样的物体，物体以同一姿态均匀速度在空气中运动，和物体在同样姿态下，空气以相同的速度流过物体，所受的力是相同的。
物体表面所受的这些力的合力，组成合力和合力矩。
决定了物体在空气中的行为。
特别是当物体在风作用下所受的力，或者物体在空气中运动时所受的阻力和升力，这是人们十分关心的问题。
最早为了测量这些力，是在英国数学家和工程师若宾(Benjamin Robins,1707-1751)所设计的悬臂机的设备上进行的。
将要测量的物体固定在悬臂的末端，当悬臂以一定的速度旋转起来时，从所加的驱动力P就可以换算出物体所受的阻力。
这种悬臂机使用了很长的时期。
不过它有一个缺点，就是当悬臂旋转了一些时间之后，空气或水会随着悬臂一同旋转，这样会使实验的精度大受影响。
既然在空气中物体所受的力只和物体与空气的相对速度有关，于是就可以让空气运动而物体固定来测量物体所受的力。
这就是原始的风洞的想法。
最早的风洞是为了研究物体在空中飞行时所受的升力与阻力的需要来设计的，也就是为了早期设计飞机所需要来设计的。
风洞的历史第一个设计与建造实验风洞的是英国人温翰姆(Francis Herbert Wenham,1824-1880)，他是英国航空学会创始人之一。
他在1871年设计建造了一个风洞。
1884年另外一个英国人菲里普(Hiratio Phllips,1845-1912)又建造了一座改进的风洞。
中国航天空气动力研究院59号风洞厂房施工方案编制：审核：审批：天津澳克兰防水工程有限公司2013年5月1. 编制依据 (2)1.1施工图纸 (2)1.2主要规范、标准及图集 (2)2. 工程概况 (2)2.1分项工程概况 (2)2.2工程特点及难点 (2)3. 施工安排 (3)4. 施工准备 (3)4.1技术准备 (3)4.2施工人员准备 (3)4.3现场准备 (4)4.4材料准备 (4)4.5机具准备 (5)4.6试验计划 (6)5. 施工工艺 (7)5.1 工艺流程说明 (7)5.2 施工做法 (8)5.3 细部节点 (11)5.4 检测与调试 (14)6. 质量标准 (16)7. 成品保护 (17)8. 安全措施 (17)9. 环保及文明施工 (17)10. 临时用电的安全管理 (18)11.编制依据1.1施工图纸《中国航天空气动力研究院59号风洞厂房》图纸。
1.2主要规范、标准及图集2.工程概况2.1分项工程概况工程名称：中国航天空气动力研究院59号风洞厂房。
项目所处位置为北京市丰台区云冈西路，钢网架结构，工程由风洞厂房及附楼组成，建筑以风洞厂房为中心东侧设四层附楼南侧为单层附楼(局部二层)。
采用混凝土柱+钢网架结构，柱网为33m x 6m，网架下弦标高21.0m电弧厂房共2层，一层为设备层，采用混凝土框架结构，主要柱网为(6.85 +8+6.15)m x 6m，层高5.7m；二层采用混凝土柱+钢网架结构，柱网为21m x 6m，网架下弦标高17.5m。
本工程占地面积7716m!，建筑面积16077m!，厂房最大高度为25.30m。
2.2工程特点及难点2.2.1 工期紧，任务重，为我单位的重点工程。
2.2.2本工程屋面面积大，设备孔洞较多，细部处理较多，施工难度大。
2.2.3用于本工程的TPO防水材料施工工艺先进，技术含量高，施工严谨，对工人施工经验要求较高。
2.2.4本防水工程经历雨季，防水面积大，成品保护等措施需给防水施工带来了较2大的困难。
中国空气动力研究与发展中心中国空气动力研究与发展中心（以下简称“中心”）是全国性的空气动力学研究机构，致力于空气动力学领域的研究与发展。
本文旨在介绍中心的背景、研究范围、研究成果以及面临的挑战和未来发展方向。
一、背景介绍中心成立于2010年，是经国家科学技术部批准设立的非营利性研究机构。
中心总部设在北京，下设多个研究分支机构，涵盖航空航天、交通运输、能源、环境等领域。
二、研究范围1. 飞行器气动性能研究：中心积极开展飞行器气动性能研究，包括气动外形设计、流场特性分析、气动参数计算和优化等方面的工作。
2. 高超声速技术研究：中心在高超声速技术领域具有较高的研究水平，开展高超声速飞行器的气动特性和热力学性能研究，提高高超声速飞行器的飞行性能和安全性。
3. 交通运输领域研究：中心对高速列车的气动性能进行研究，包括减阻优化、安全性分析和降噪等方面的工作，助力我国交通运输事业的发展。
4. 能源与环境领域研究：中心关注能源与环境领域的热力学、气动学等问题，为我国能源转型和环境治理提供科学支撑。
三、研究成果1. 高超声速飞行器研制：中心成功研制了我国第一架高超声速飞行器，实现了从理论研究到实际应用的转化。
2. 列车减阻技术：中心开展的列车减阻技术研究，有效降低了列车的气动阻力，提高了运行速度和节能效果。
3. 能源系统优化：中心开展了能源系统的气动优化研究，为能源的高效利用和环境保护作出了贡献。
四、面临的挑战1. 技术创新：随着科技的不断进步，空气动力学领域的发展也面临着新的挑战，中心需要不断进行技术创新和突破，以提高研究水平。
2. 人才培养：空气动力学领域需要高水平的科研人员和工程师，中心需要加大人才培养力度，吸引更多的人才从事研究工作。
五、未来发展方向1. 提高科研水平：中心将进一步加强与国内外优秀研究机构的合作，提高科研水平和创新能力。
2. 多领域融合：中心将加大交叉学科的研究力度，实现不同领域的融合，提高研究的综合性能。
1）石家庄铁道大学风洞实验室参数\\中帝冃吉1尺串飙说監目问国沁界总阳lb苴柱啦2昭卜口定* n伞£氏勺7点才斗斗米八翘咏'氐理咏・蚤杓!谑K汙如.供砖，高洼跑澹益誹，（02* "喲.ct米"呈士同淳丈于E 咏起.■!缸壬殺Hi贬剃tt就！!界层瓦坯锻抹准，高i±常吐段违域曲越工ilkh羽才学Riffl帕°她罐艮內配善有三址誓IW黑潮，虑诛诫总段內逋芒削嗟対“址般劫・=0哇尊收貝拱遞弋需戎烦的i!»區-跆4- —時拉沿桃色可L■綁”冊啊M加如顾亂订2斗」氐和議1. b财■散吐1趴JIHM世二iildi职刖中进11的慣也花氐还晟社扫高逐圉花卑护弟一捞便宝T中闷畝齐I的皆睛融図而*阪*可脚剛从L帀珈：显面^各広币曲W7B・协荷r-t-i配面丟郵，讪心y可fl傀刊晦调・岡7恬」亚TW0.nl TI“ mu “窗询，层词（TJ可iiWJ澤乐至少叮兰可的百槨和左求啄•棉于需孔谓观召・盅养进行的试尝頂目一、桥嘶凤常監：1、节段鰹型测振r测力诃验；2、桥塔气弹棋型JM振诃脸；久溜隹素凤雨抿试验；4＞部分大跨桥全桥气弾損型试验等口二、宦疏结构抗図悄验：1，高层*高耸结构根型测压、测力、測拆恒验；H大肾屋茴浚特伸结枸按型測压、況报礎；3、建疏群体风干扰履侃环境模型试验等=三、地面交逋工具至气动力学试验：1＞列车擂凤试验硏究：2、高速列车空气动力学複整试验；3. 汽车空％动力学模型试验；乐荷理住歸及桥梁行车安全性诃粒四、M t&PJ用艮工业空吒动力学试验：1.侃力机叶阳气动优昵试脸;邑闻场迤址履同也诜裔抗凤设计试验：3、站场及防风网设计诃髓：4. 工业产品与设备的抗凤性能试验口2）湖南大学风洞实验室湖南大学风工程试验研究中心目前拥有国内先进的大型边界层风洞实验室，风洞试验室占地2000m2,建筑面积3200 m2。
该风洞气动轮廓全长53m、宽18 m，为低速、单回流、并列双试验段的中型边界层风洞，其试验速度相对较高的试验段（高速试验段）长17 m,模型试验区横截面宽3 m、高m,试验段风速0〜60 m /s 连续可调。
中国风洞群中国空气动力研究与发展中心是我国最大的空气动力学研究、试验机构。
主要运用风洞试验、数值计算和模型飞行试验三大手段，广泛开展空气动力学、飞行力学和风工程诸领域的研究工作。
中心依靠科技进步不断提升综合科研试验能力，先后在中国西南等地建成以低速风洞和跨声速风洞为代表的52座风洞设备和专用设施，构成了总体规模居世界第三、亚洲第一的风洞群，拥有8座“世界级”风洞设备；建成峰值运算速度达每秒达百万亿次的计算机系统，其中2.4米跨声速风洞等8座为世界领先量级,形成大、中、小配套，风洞试验、数值计算和模型飞行试验三大手段齐备，低速、高速、超高速衔接的设备群，能够进行从低速到24倍声速，从水下、地面到94公里高空范围，覆盖气动力、气动热、气动物理、气动光学等领域的空气动力试验。
此外，这个中心还具有每秒200万亿次运算能力的计算机系统及各类飞行器彷真计算的应用软件体系；具备飞机和飞艇带飞、火箭助推的模型飞行试验和飞行力学研究能力，在无人飞行器的研制方面也取得重要成果常规高超声速风洞采用凝结温度极低（4 开）的氦气作实验气体，在室温下马赫数可达到25；加热到1000开时马赫数可达到42。
JF12风洞喷管直径可达2.5米，实验舱直径3.5米，都明显优于国外同类风洞。
JF12风洞里的‘风’，速度最高可达Ma 9，温度可达3000摄氏度左右。
复现了25—40公里高空、Ma5.0以上的高超声速飞行条件。
这为我们高超音速飞行器的超燃发动机研发和高温气体动力学基础研究创造了条件。
JF12风洞应用了最独特的爆轰驱动技术，克服了自由活塞驱动技术的弱点，参加JF12风洞验收的由权威专家组成的专家委员会一致认为，该项目面向国家重大科技项目和学科基础研究需求，利用中科院力学所独创的反向爆轰驱动方法及一系列激波风洞创新技术，研制成功了国际首座可复现25—40公里高空、马赫数5—9飞行条件、喷管出口直径2.5米/1.5米、试验气体为洁净空气，试验时间超过100毫秒的超大型高超声速激波风洞，整体性能处于国际领先水平。
高超声速风洞试验介绍摘要风洞即风洞实验室，是以人工的方式产生并且控制气流，用来模拟飞行器或实体周围气体的流动情况，并可量度气流对实体的作用效果以及观察物理现象的一种管道状实验设备。
风洞实验是飞行器研制工作中的一个不可缺少的组成部分。
它在航空和航天工程的研究和发展中起着重要作用，这种实验方法，流动条件容易控制。
实验时，常将模型或实物固定在风洞中进行反复吹风，通过测控仪器和设备取得实验数据。
高超声速风洞是指马赫数大于 5的超声速风洞，主要用于导弹、人造卫星、航天飞机的模型实验。
本文主要介绍常规高超声速风洞和实验所用高超声速风洞。
1. 引言风洞（wind tunnel），是能人工产生和控制气流，以模拟飞行器或物体周围气流的流动，并可量度气流对物体的作用以及观察物理现象的一种管道状实验设备，它是进行空气动力实验最常用、最有效的工具。
风洞主要由洞体、驱动系统和测量控制系统组成，各部分的形式因风洞类型而异。
风洞种类繁多，有不同的分类方法。
风洞种类繁多，有不同的分类方法。
按实验段气流速度大小来区分，可以分为低速、高速和高超声速风洞。
2. 高超声速风动高超声速风洞是指马赫数大于 5的超声速风洞，主要用于导弹、人造卫星、航天飞机的模型实验。
实验项目通常有气动力、压力、传热测量和流场显示，还有动稳定性、低熔点模型烧蚀、质量引射和粒子侵蚀测量等。
高超声速风洞主要有常规高超声速风洞、低密度风洞、激波风洞、热冲风洞等形式。
高超声速风洞如要在风洞中获得更高 M数的气流（例如M≥5）,一般来说单靠上游高压空气的吹冲作用还不能产生足够的压力差，这时在风洞下游出口处接上一只容积很大的真空容器，靠上冲下吸便可形成很大的压差，从而产生M≥5的高超音速气流。
不过气流在经过喷管加速到高超音速的过程中会急剧膨胀，温度会随之急剧下降，从而引起气体的自身液化。
为避免液化或模拟需要的温度，必须在高超音速风洞中相当于稳定段处装设加热装置。
高超音速风洞依加热原理和用途的不同有多种型式。
