笔记本电池充放电原理(1) NB 电池:目前电池皆以锂电池(Li-Ion) 为主, 锂离子电池除了轻巧，电容量又大，而且也没有记忆特性。
当一颗电池被反覆的充到一特定的电量时，它会产生出一种化学记忆特性，日後任你再怎样充电，都没法超过那个特地的电量额度了，这就是电池的记忆性。
锂离子电池没有这种问题，但它唯一的缺点是怕冷。

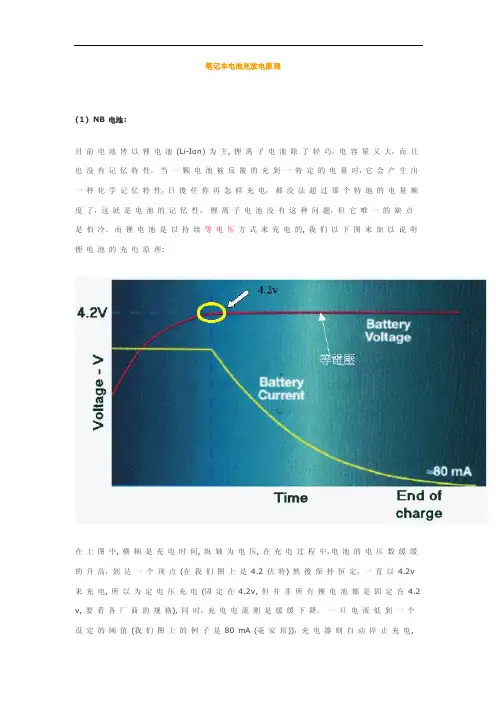

而锂电池是以持续等电压方式来充电的, 我们以下图来加以说明锂电池的充电原理:在上图中, 横轴是充电时间, 纵轴为电压, 在充电过程中，电池的电压数缓缓的升高，到达一个顶点(在我们图上是 4.2 伏特) 然後保持恒定，一直以4.2v 来充电, 所以为定电压充电(固定在4.2v, 但并非所有锂电池都是固定在 4.2 v, 要看各厂商的规格), 同时，充电电流则是缓缓下降。
一旦电流低到一个设定的阈值(我们图上的例子是80 mA (毫安培))，充电器则自动停止充电, 这里的所设定的阀值, 也必须是各厂商而定.而锂电池有六个对外的接脚连接至Notebook,Pins:1. 接地(GND)2. TS (侦测电池插入)3. HDQ BUS (主要在存取电池的各项叁数)4. BAT_BC5. No connection6. 电池输入/ 输出电压(2) Gauge IC:Gauge IC 一般称为"电池管理晶片", 而华硕Notebook 常用的电池当中皆含有此Gauge IC, 以M2A 为例, 其电池中所包含的Gauge IC 就是采用美国Bechmar q 公司的锂电池管理晶片"BQ2050H". 而Gauge IC 中包含了电池容量暂存器,温度暂存器, 电池识别(ID) 暂存器, 电池状态暂存器, 锂电池充电状态暂存器, 放电计数暂存器, 这些暂存器中的值, 会因为使用的时间或使用不当而产生变化, 导致电池充不满, 或使用时间变短等情形, 而这些暂存器中的值是可以利用特殊的方式来更改的, 大家常听到的电池学习, 其实就是更改电池容量暂存器以及电池状态暂存器中的值, 将原本暂存器中错误或误差的值加以修正, 使电池的充电时间及充电容量能恢复正常.(3) Charge IC:Charge IC 顾名思义就是用来控制电池充电的IC, 华硕常用的Charge IC 为M B3877 系列, 但Charge IC 并无法单独工作, 必须搭配一颗可程式化的IC (如: PIC 16C54) 才能正常工作, 而此PIC 16C54 是一颗可程式化的IC, 里面记载着电池充电时所需要的数据, 例如: 要用多大的电压电流来充电, 必须符合哪些条件, 电池才会被充电, 电池充饱时要切断哪些电源以及电池的充电指示灯该如何变化(闪烁或改变颜色) 等等, 而这些"值" 或"条件" 都是RD 预先设定好的, 下图以A1B 的充电简易方块图为各位说明NOTEBOOK 的充电流程:在上图中, 只有AC_IN (外加电源) 有讯号进来时, 才会进行电池的充电动作,而Battery 中的Gauge IC 会告知MB3877(Charge IC) 目前的电池状态(例如: 是否需要充电, 电量多少等等), 而PIC16C54 亦会侦测目前是否符合充电的条件(例如: AC_IN 是否有讯号, Battery 是否有插好等等), 如果目前Battery 是符合需要充电的条件, 其充电过程如下:Step1:AC_IN 有讯号, 而且也已侦测到Battery in.Step 2: PIC 16C54 会发出CHG_EN 的讯号, 告知MB 3877 可以对Battery 进行充电.Step 3: 同时PIC 16C54 亦会控制CHG_LED 的状态(例如: 闪烁或以其他颜色显示)Step 4: 当Battery 充饱时, 会由MB3877 发出Full# 的讯号给PIC 16C54, 告知目前电池已充饱电.Step 5: 当PIC 16C54 收到full# 讯号时, 会断开充电电源, 停止充电, 同时亦会改变CHG_LED 的状态(改成充饱的灯号), 完成充电程序.笔记本电脑故障的分析处理程一、笔记本常见故障开机不亮-硬件判断1. 笔记本电脑主板BIOS出现故障会引起开机不亮2.笔记本电脑CPU出现故障笔记本液晶屏无反应,也是开机不亮的原因3.笔记本电脑信号输出端口出现故障会引起开机不亮4. 笔记本电脑主板显卡控制芯片出现故障会引起开机不亮。
笔记本电池充放电原理(1) NB 电池:目前电池皆以锂电池(Li-Ion) 为主, 锂离子电池除了轻巧，电容量又大，而且也没有记忆特性。
当一颗电池被反覆的充到一特定的电量时，它会产生出一种化学记忆特性，日後任你再怎样充电，都没法超过那个特地的电量额度了，这就是电池的记忆性。
锂离子电池没有这种问题，但它唯一的缺点是怕冷。
而锂电池是以持续等电压方式来充电的, 我们以下图来加以说明锂电池的充电原理:在上图中, 横轴是充电时间, 纵轴为电压, 在充电过程中，电池的电压数缓缓的升高，到达一个顶点(在我们图上是 4.2 伏特) 然後保持恒定，一直以 4.2v 来充电, 所以为定电压充电(固定在 4.2v, 但并非所有锂电池都是固定在 4.2 v, 要看各厂商的规格), 同时，充电电流则是缓缓下降。
一旦电流低到一个设定的阈值(我们图上的例子是80 mA (毫安培))，充电器则自动停止充电,这里的所设定的阀值, 也必须是各厂商而定.而锂电池有六个对外的接脚连接至Notebook,Pins:1. 接地(GND)2. TS (侦测电池插入)3. HDQ BUS (主要在存取电池的各项叁数)4. BAT_BC5. No connection6. 电池输入/ 输出电压(2) Gauge IC:Gauge IC 一般称为"电池管理晶片", 而华硕Notebook 常用的电池当中皆含有此Gauge IC, 以M2A 为例, 其电池中所包含的Gauge IC 就是采用美国Bechmar q 公司的锂电池管理晶片"BQ2050H". 而Gauge IC 中包含了电池容量暂存器,温度暂存器, 电池识别(ID) 暂存器, 电池状态暂存器, 锂电池充电状态暂存器, 放电计数暂存器, 这些暂存器中的值, 会因为使用的时间或使用不当而产生变化, 导致电池充不满, 或使用时间变短等情形, 而这些暂存器中的值是可以利用特殊的方式来更改的, 大家常听到的电池学习, 其实就是更改电池容量暂存器以及电池状态暂存器中的值, 将原本暂存器中错误或误差的值加以修正, 使电池的充电时间及充电容量能恢复正常.(3) Charge IC:Charge IC 顾名思义就是用来控制电池充电的IC, 华硕常用的Charge IC 为M B3877 系列, 但Charge IC 并无法单独工作, 必须搭配一颗可程式化的IC (如: PIC 16C54) 才能正常工作, 而此PIC 16C54 是一颗可程式化的IC, 里面记载着电池充电时所需要的数据, 例如: 要用多大的电压电流来充电, 必须符合哪些条件, 电池才会被充电, 电池充饱时要切断哪些电源以及电池的充电指示灯该如何变化(闪烁或改变颜色) 等等, 而这些"值" 或"条件" 都是RD 预先设定好的, 下图以A1B 的充电简易方块图为各位说明NOTEBOOK 的充电流程:在上图中, 只有AC_IN (外加电源) 有讯号进来时, 才会进行电池的充电动作,而Battery 中的Gauge IC 会告知MB3877(Charge IC) 目前的电池状态(例如: 是否需要充电, 电量多少等等), 而PIC16C54 亦会侦测目前是否符合充电的条件(例如: AC_IN 是否有讯号, Battery 是否有插好等等), 如果目前Battery 是符合需要充电的条件, 其充电过程如下:Step1:AC_IN 有讯号, 而且也已侦测到Battery in.Step 2: PIC 16C54 会发出 CHG_EN 的讯号, 告知MB 3877 可以对Battery 进行充电.Step 3: 同时PIC 16C54 亦会控制 CHG_LED 的状态(例如: 闪烁或以其他颜色显示)Step 当Battery 充饱时, 会由MB3877 发出Full# 的讯号给PIC 16C54, 告4: 知目前电池已充饱电.Step 5: 当PIC 16C54 收到full# 讯号时, 会断开充电电源, 停止充电, 同时亦会改变CHG_LED 的状态(改成充饱的灯号), 完成充电程序.笔记本电脑故障的分析处理程一、笔记本常见故障开机不亮-硬件判断1. 笔记本电脑主板BIOS出现故障会引起开机不亮2.笔记本电脑CPU出现故障笔记本液晶屏无反应,也是开机不亮的原因3.笔记本电脑信号输出端口出现故障会引起开机不亮4. 笔记本电脑主板显卡控制芯片出现故障会引起开机不亮。

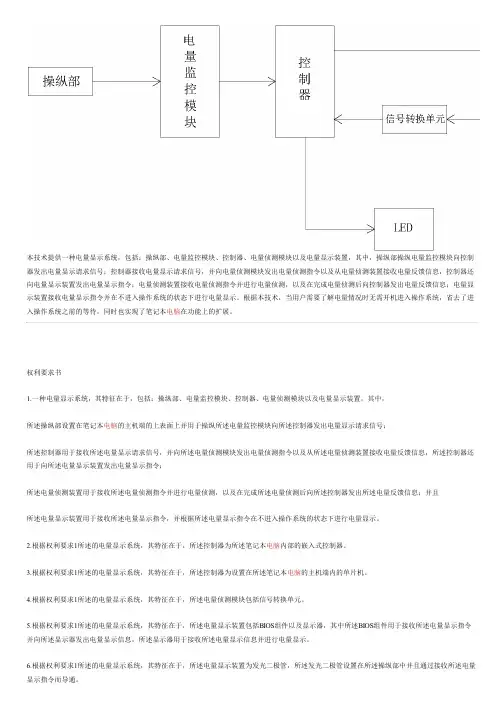

本技术提供一种电量显示系统，包括：操纵部、电量监控模块、控制器、电量侦测模块以及电量显示装置，其中，操纵部操纵电量监控模块向控制器发出电量显示请求信号；控制器接收电量显示请求信号，并向电量侦测模块发出电量侦测指令以及从电量侦测装置接收电量反馈信息，控制器还向电量显示装置发出电量显示指令；电量侦测装置接收电量侦测指令并进行电量侦测，以及在完成电量侦测后向控制器发出电量反馈信息；电量显示装置接收电量显示指令并在不进入操作系统的状态下进行电量显示。
根据本技术，当用户需要了解电量情况时无需开机进入操作系统，省去了进入操作系统之前的等待，同时也实现了笔记本电脑在功能上的扩展。
权利要求书1.一种电量显示系统，其特征在于，包括：操纵部、电量监控模块、控制器、电量侦测模块以及电量显示装置，其中，所述操纵部设置在笔记本电脑的主机端的上表面上并用于操纵所述电量监控模块向所述控制器发出电量显示请求信号；所述控制器用于接收所述电量显示请求信号，并向所述电量侦测模块发出电量侦测指令以及从所述电量侦测装置接收电量反馈信息，所述控制器还用于向所述电量显示装置发出电量显示指令；所述电量侦测装置用于接收所述电量侦测指令并进行电量侦测，以及在完成所述电量侦测后向所述控制器发出所述电量反馈信息；并且所述电量显示装置用于接收所述电量显示指令，并根据所述电量显示指令在不进入操作系统的状态下进行电量显示。
2.根据权利要求1所述的电量显示系统，其特征在于，所述控制器为所述笔记本电脑内部的嵌入式控制器。
3.根据权利要求1所述的电量显示系统，其特征在于，所述控制器为设置在所述笔记本电脑的主机端内的单片机。
4.根据权利要求1所述的电量显示系统，其特征在于，所述电量侦测模块包括信号转换单元。
5.根据权利要求1所述的电量显示系统，其特征在于，所述电量显示装置包括BIOS组件以及显示器，其中所述BIOS组件用于接收所述电量显示指令并向所述显示器发出电量显示信息，所述显示器用于接收所述电量显示信息并进行电量显示。
充电电池简介目前大量应用的充电电池包括铅酸蓄电池、镍镉/镍氢电池、锂离子/锂聚合物电池。
这几种电池的特性如表1所示。
铅酸蓄电池容量大，内阻低(一般400Ah 的2V 蓄电池内阻大约为0.5mΩ)，可进行大电流放电，但是笨重且体积庞大、不便于携带，常用在汽车和工业场合。
其电极材料含铅，可对环境造成极大污染。
铅酸蓄电池对充电控制的要求不高，可以进行浮充。
镍镉电池容量较大，内阻低、放电电压平稳，适合作为直流电源。
与其他种类的电池相比，镍镉电池耐过充电和过放电，操作简单方便，但是具有记忆效应，应尽量在完全放电之后进行充电。
电极材料含有剧毒重金属镉，随着环保要求的提高，其市场份额越来越小。
镍氢电池是在镍镉电池的基础上发展而来的，采用金属化氢替代有毒的镉，在大部分场合可以替代镍镉电池。
其容量约为镍镉电池的1.5～2倍，且没有记忆效应。
相对于镍氢电池，它对充电控制的要求较高，目前大量使用在一些便携电子产品中。
锂离子电池是目前最常见的二次锂电池，拥有高能量密度，与高容量镍镉/镍氢电池相比，其能量密度为前者的 1.5～2倍。
其平均使用电压为3.6V，是镍镉电池、镍氢电池的3倍。
它的内阻较大，不能进行大电流充放电，并且需要精确的充放电控制，以防止电池损坏并达到最佳使用性能。
锂离子电池广泛使用在各种便携电子产品中，包括手机、笔记本电脑、mp3等。
锂聚合物电池是一种新型的二次锂电池，具有更大的容量；内阻较低，允许10C 充放电电流。
它和锂离子电池一样需要精确的充放电控制。
目前，锂聚合物电池主要用于一些需要大电流充放电的应用中，如动力/模型汽车等。
充电电池容量估算方法在多数便携应用中，都需要随时了解电池剩余容量以估算电池使用时间。
图1 简化的电池电量计框图最早应用的方法是通过监视电池开路电压来获得剩余容量。
这是因为电池端电压和剩余容量之间有一个确定的关系，测量电池端电压即可估算其剩余容量。
这种方法的局限是：1）对于不同厂商生产的电池，其开路电压与容量之间的关系各不相同。
笔记本电池充放电原理(1) NB 电池:目前电池皆以锂电池(Li-Ion) 为主, 锂离子电池除了轻巧，电容量又大，而且也没有记忆特性。
当一颗电池被反覆的充到一特定的电量时，它会产生出一种化学记忆特性，日後任你再怎样充电，都没法超过那个特地的电量额度了，这就是电池的记忆性。
锂离子电池没有这种问题，但它唯一的缺点是怕冷。
而锂电池是以持续等电压方式来充电的, 我们以下图来加以说明锂电池的充电原理:在上图中, 横轴是充电时间, 纵轴为电压, 在充电过程中，电池的电压数缓缓的升高，到达一个顶点(在我们图上是 4.2 伏特) 然後保持恒定，一直以4.2v 来充电, 所以为定电压充电(固定在4.2v, 但并非所有锂电池都是固定在 4.2 v, 要看各厂商的规格), 同时，充电电流则是缓缓下降。
一旦电流低到一个设定的阈值(我们图上的例子是80 mA (毫安培))，充电器则自动停止充电,这里的所设定的阀值, 也必须是各厂商而定.而锂电池有六个对外的接脚连接至Notebook,Pins:1. 接地(GND)2. TS (侦测电池插入)3. HDQ BUS (主要在存取电池的各项叁数)4. BAT_BC5. No connection6. 电池输入/ 输出电压(2) Gauge IC:Gauge IC 一般称为"电池管理晶片", 而华硕Notebook 常用的电池当中皆含有此Gauge IC, 以M2A 为例, 其电池中所包含的Gauge IC 就是采用美国Bechmar q 公司的锂电池管理晶片"BQ2050H". 而Gauge IC 中包含了电池容量暂存器,温度暂存器, 电池识别(ID) 暂存器, 电池状态暂存器, 锂电池充电状态暂存器, 放电计数暂存器, 这些暂存器中的值, 会因为使用的时间或使用不当而产生变化, 导致电池充不满, 或使用时间变短等情形, 而这些暂存器中的值是可以利用特殊的方式来更改的, 大家常听到的电池学习, 其实就是更改电池容量暂存器以及电池状态暂存器中的值, 将原本暂存器中错误或误差的值加以修正, 使电池的充电时间及充电容量能恢复正常.(3) Charge IC:Charge IC 顾名思义就是用来控制电池充电的IC, 华硕常用的Charge IC 为M B3877 系列, 但Charge IC 并无法单独工作, 必须搭配一颗可程式化的IC (如: PIC 16C54) 才能正常工作, 而此PIC 16C54 是一颗可程式化的IC, 里面记载着电池充电时所需要的数据, 例如: 要用多大的电压电流来充电, 必须符合哪些条件, 电池才会被充电, 电池充饱时要切断哪些电源以及电池的充电指示灯该如何变化(闪烁或改变颜色) 等等, 而这些"值" 或"条件" 都是RD 预先设定好的, 下图以A1B 的充电简易方块图为各位说明NOTEBOOK 的充电流程:在上图中, 只有AC_IN (外加电源) 有讯号进来时, 才会进行电池的充电动作,而Battery 中的Gauge IC 会告知MB3877(Charge IC) 目前的电池状态(例如: 是否需要充电, 电量多少等等), 而PIC16C54 亦会侦测目前是否符合充电的条件(例如: AC_IN 是否有讯号, Battery 是否有插好等等), 如果目前Battery 是符合需要充电的条件, 其充电过程如下:Step1:AC_IN 有讯号, 而且也已侦测到Battery in.Step 2: PIC 16C54 会发出CHG_EN 的讯号, 告知MB 3877 可以对Battery 进行充电.Step 3: 同时PIC 16C54 亦会控制CHG_LED 的状态(例如: 闪烁或以其他颜色显示)Step 当Battery 充饱时, 会由MB3877 发出Full# 的讯号给PIC 16C54, 告4: 知目前电池已充饱电.Step 5: 当PIC 16C54 收到full# 讯号时, 会断开充电电源, 停止充电, 同时亦会改变CHG_LED 的状态(改成充饱的灯号), 完成充电程序.笔记本电脑故障的分析处理程一、笔记本常见故障开机不亮-硬件判断1. 笔记本电脑主板BIOS出现故障会引起开机不亮2.笔记本电脑CPU出现故障笔记本液晶屏无反应,也是开机不亮的原因3.笔记本电脑信号输出端口出现故障会引起开机不亮4. 笔记本电脑主板显卡控制芯片出现故障会引起开机不亮。

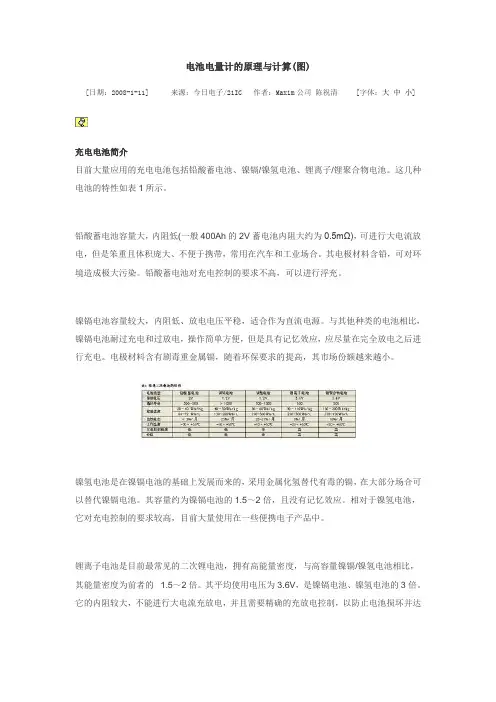

电池电量计的原理与计算(图)[日期：2008-1-11] 来源：今日电子/21IC 作者：Maxim公司陈祝清[字体：大中小]充电电池简介目前大量应用的充电电池包括铅酸蓄电池、镍镉/镍氢电池、锂离子/锂聚合物电池。
这几种电池的特性如表1所示。
铅酸蓄电池容量大，内阻低(一般400Ah的2V蓄电池内阻大约为0.5mΩ)，可进行大电流放电，但是笨重且体积庞大、不便于携带，常用在汽车和工业场合。
其电极材料含铅，可对环境造成极大污染。
铅酸蓄电池对充电控制的要求不高，可以进行浮充。
镍镉电池容量较大，内阻低、放电电压平稳，适合作为直流电源。
与其他种类的电池相比，镍镉电池耐过充电和过放电，操作简单方便，但是具有记忆效应，应尽量在完全放电之后进行充电。
电极材料含有剧毒重金属镉，随着环保要求的提高，其市场份额越来越小。
镍氢电池是在镍镉电池的基础上发展而来的，采用金属化氢替代有毒的镉，在大部分场合可以替代镍镉电池。
其容量约为镍镉电池的1.5～2倍，且没有记忆效应。
相对于镍氢电池，它对充电控制的要求较高，目前大量使用在一些便携电子产品中。
锂离子电池是目前最常见的二次锂电池，拥有高能量密度，与高容量镍镉/镍氢电池相比，其能量密度为前者的 1.5～2倍。
其平均使用电压为3.6V，是镍镉电池、镍氢电池的3倍。
它的内阻较大，不能进行大电流充放电，并且需要精确的充放电控制，以防止电池损坏并达到最佳使用性能。
锂离子电池广泛使用在各种便携电子产品中，包括手机、笔记本电脑、m p3等。
锂聚合物电池是一种新型的二次锂电池，具有更大的容量；内阻较低，允许10C充放电电流。
它和锂离子电池一样需要精确的充放电控制。
目前，锂聚合物电池主要用于一些需要大电流充放电的应用中，如动力/模型汽车等。
充电电池容量估算方法在多数便携应用中，都需要随时了解电池剩余容量以估算电池使用时间。
图1 简化的电池电量计框图最早应用的方法是通过监视电池开路电压来获得剩余容量。

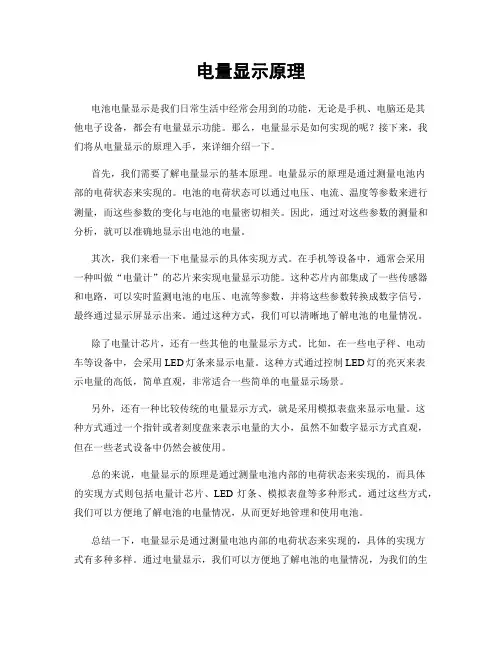

电量显示原理
电量显示是指在电子设备中，通过一种装置或软件，将电池或电池组中剩余能量的信息以某种形式展示给用户。
电量显示的原理可以分为两种：基于电流测量的方法和基于电压测量的方法。
基于电流测量的方法是通过测量设备从电池中提取的电流来估算电池的电量剩余量。
这种方法通常使用一个称为"电流表"的
装置，该装置与电池连接并能够检测到经过它的电流。
设备会根据电流的大小和变化来计算出电池剩余的电量，并将其显示给用户。
基于电压测量的方法则是通过测量电池的电压来估算电池的电量剩余量。
这种方法通常使用一个称为"电压表"的装置，该装
置与电池连接并能够测量电池的电压。
根据电压的大小和变化，设备会计算出电池剩余的电量，并将其显示给用户。
为了提高电量显示的准确性，一些设备还会使用复杂的算法和模型来考虑电池的使用情况、放电特性以及环境因素。
这些算法和模型可以进一步提高电量显示的准确性，并让用户更好地了解电池的剩余电量情况。
总的来说，电量显示的原理是基于电流或电压的测量来估算电池的剩余电量，并将其以某种形式展示给用户。
这样用户就可以及时了解设备的电量情况，并做出相应的调整和管理。
