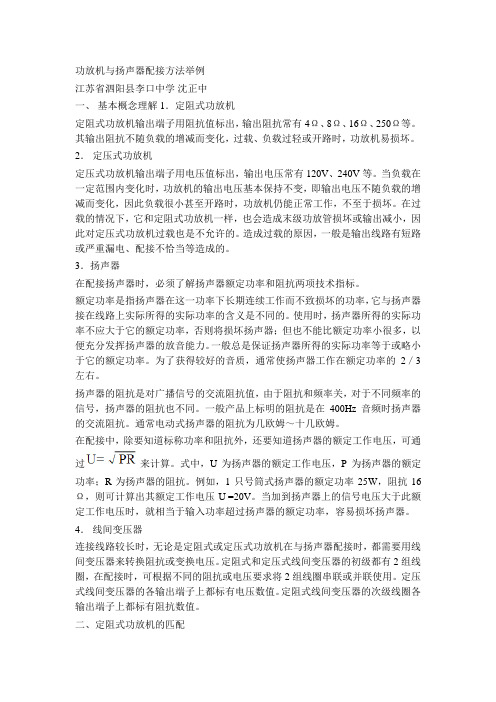

功放机与扬声器配接方法举例江苏省泗阳县李口中学沈正中一、基本概念理解 1．定阻式功放机定阻式功放机输出端子用阻抗值标出，输出阻抗常有4Ω、8Ω、16Ω、250Ω等。
其输出阻抗不随负载的增减而变化，过载、负载过轻或开路时，功放机易损坏。
2．定压式功放机定压式功放机输出端子用电压值标出，输出电压常有120V、240V等。
当负载在一定范围内变化时，功放机的输出电压基本保持不变，即输出电压不随负载的增减而变化，因此负载很小甚至开路时，功放机仍能正常工作，不至于损坏。
在过载的情况下，它和定阻式功放机一样，也会造成末级功放管损坏或输出减小，因此对定压式功放机过载也是不允许的。
造成过载的原因，一般是输出线路有短路或严重漏电、配接不恰当等造成的。
3．扬声器在配接扬声器时，必须了解扬声器额定功率和阻抗两项技术指标。
额定功率是指扬声器在这一功率下长期连续工作而不致损坏的功率，它与扬声器接在线路上实际所得的实际功率的含义是不同的。
使用时，扬声器所得的实际功率不应大于它的额定功率，否则将损坏扬声器；但也不能比额定功率小很多，以便充分发挥扬声器的放音能力。
一般总是保证扬声器所得的实际功率等于或略小于它的额定功率。
为了获得较好的音质，通常使扬声器工作在额定功率的2／3左右。
扬声器的阻抗是对广播信号的交流阻抗值，由于阻抗和频率关，对于不同频率的信号，扬声器的阻抗也不同。
一般产品上标明的阻抗是在400Hz音频时扬声器的交流阻抗。
通常电动式扬声器的阻抗为几欧姆～十几欧姆。
在配接中，除要知道标称功率和阻抗外，还要知道扬声器的额定工作电压，可通过来计算。
式中，U为扬声器的额定工作电压，P为扬声器的额定功率；R为扬声器的阻抗。
例如，1只号筒式扬声器的额定功率25W，阻抗16Ω，则可计算出其额定工作电压U =20V。
当加到扬声器上的信号电压大于此额定工作电压时，就相当于输入功率超过扬声器的额定功率，容易损坏扬声器。
4．线间变压器连接线路较长时，无论是定阻式或定压式功放机在与扬声器配接时，都需要用线间变压器来转换阻抗或变换电压。
