电压互感器使用注意事项 民熔

电压电流互感器实验方法图文，民熔不同之处在于承载能力。

变压器能承受很大的负荷，而电压互感器不能。

电压互感器用于将高压变为低压。

在运行过程中，二次侧不能短时间闭合，二次侧负荷一般不大。

变压器是用来改变电压等级的，包括高压对低压、低压对高压，以及专用变压器如汽车变压器、焊机等。

2.电流互感器的原理在原理上也与变压器相似，如图1.2所示。

与电压互感器的主要差别是：正常工作状态下，一、二次绕组上的压降很小（注意不是指对地电压），相当于一个短路状态的变压器，所以铁芯中的磁通中也很小，这时一、二次绕组的磁势F（F=lW)大小相等，方向相即电流互感器一、二次之间的电流比与一、二次绕组的匝数成反比。

3.互感器绕组的端子和极性电压互感器绕组分为首端和尾端，对于全绝缘的电压互感器，一次绕组的首端和尾端可承受的对地电压是一样的，而半绝缘结构的电压互感器，尾端可承受的电压一般只有几kV 左右。

常见的用A和X分别表示电压互感器一次绕组的首端和尾端，用a、x或P1、P2表示电压互感器二次绕组的首端或尾端；电流互感器常见的用L1、L2分别表示一次绕组首端和尾端，二次绕组则用K1、K2或S1、S2表示首端或尾端，不同的生产厂家其标号可能不一样，通常用下标1表示首端，下标2表示尾端。

当端子的感应电势方向一致时，称为同名端；反过来说，如果在同名端通入同方向的直流电流，它们在铁芯中产生的磁通也是同方向的。

标号同为首端或同为尾端的端子而且感应电势方向一致，这种标号的绕组称为减极性，如图1.3a所示，此时A-a端子的电压是两个绕组感应电势相减的结果。

在互感器中正确的标号规定为减极性。

4.电压互感器和电流互感器在结构上的主要差别（1）电压互感器和电流互感器都可以有多个二次绕组，但电压互感器可以多个二次绕组共用一个铁芯，电流互感器则必需是每个二次绕组都必需有独立的铁芯，有多少个二次绕组，就有多少个铁芯。

（2）电压互感器一次绕组数很多，导线很细，二次绕组匝数较少，导线稍粗；而变电站用的高压电流互感器一次绕组只有1到2，导线很粗，二次绕组匝数较多，导线的粗细与二次电流的额定值有关。

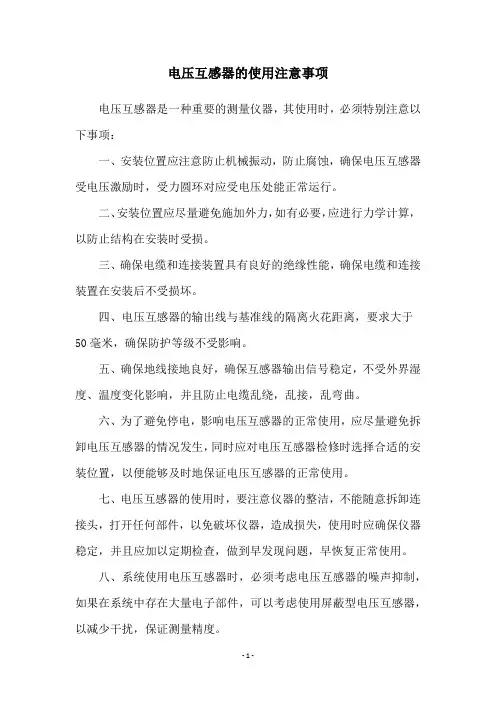

电压互感器的使用注意事项
电压互感器是一种重要的测量仪器，其使用时，必须特别注意以下事项：
一、安装位置应注意防止机械振动，防止腐蚀，确保电压互感器受电压激励时，受力圆环对应受电压处能正常运行。

二、安装位置应尽量避免施加外力，如有必要，应进行力学计算，以防止结构在安装时受损。

三、确保电缆和连接装置具有良好的绝缘性能，确保电缆和连接装置在安装后不受损坏。

四、电压互感器的输出线与基准线的隔离火花距离，要求大于50毫米，确保防护等级不受影响。

五、确保地线接地良好，确保互感器输出信号稳定，不受外界湿度、温度变化影响，并且防止电缆乱绕，乱接，乱弯曲。

六、为了避免停电，影响电压互感器的正常使用，应尽量避免拆卸电压互感器的情况发生，同时应对电压互感器检修时选择合适的安装位置，以便能够及时地保证电压互感器的正常使用。

七、电压互感器的使用时，要注意仪器的整洁，不能随意拆卸连接头，打开任何部件，以免破坏仪器，造成损失，使用时应确保仪器稳定，并且应加以定期检查，做到早发现问题，早恢复正常使用。

八、系统使用电压互感器时，必须考虑电压互感器的噪声抑制，如果在系统中存在大量电子部件，可以考虑使用屏蔽型电压互感器，以减少干扰，保证测量精度。

电压互感器的安装及使用，是对系统运行的重要支撑，因此，在进行电压互感器的安装、使用时，应注意上述注意事项，以确保系统的正常使用，确保测量精度。

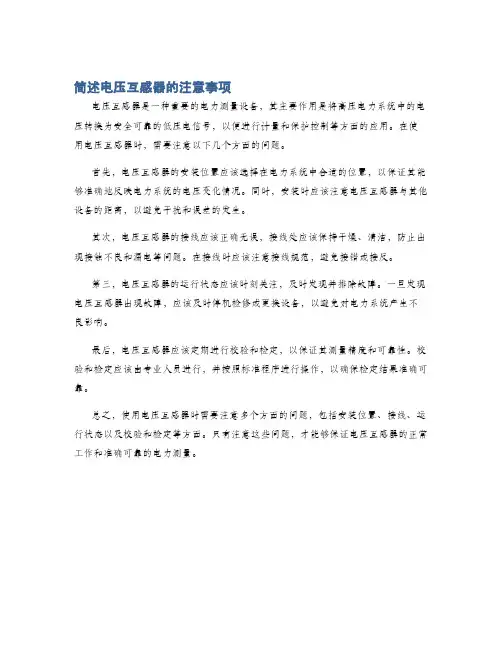

简述电压互感器的注意事项
电压互感器是一种重要的电力测量设备，其主要作用是将高压电力系统中的电压转换为安全可靠的低压电信号，以便进行计量和保护控制等方面的应用。

在使用电压互感器时，需要注意以下几个方面的问题。

首先，电压互感器的安装位置应该选择在电力系统中合适的位置，以保证其能够准确地反映电力系统的电压变化情况。

同时，安装时应该注意电压互感器与其他设备的距离，以避免干扰和误差的发生。

其次，电压互感器的接线应该正确无误，接线处应该保持干燥、清洁，防止出现接触不良和漏电等问题。

在接线时应该注意接线规范，避免接错或接反。

第三，电压互感器的运行状态应该时刻关注，及时发现并排除故障。

一旦发现电压互感器出现故障，应该及时停机检修或更换设备，以避免对电力系统产生不良影响。

最后，电压互感器应该定期进行校验和检定，以保证其测量精度和可靠性。

校验和检定应该由专业人员进行，并按照标准程序进行操作，以确保检定结果准确可靠。

总之，使用电压互感器时需要注意多个方面的问题，包括安装位置、接线、运行状态以及校验和检定等方面。

只有注意这些问题，才能够保证电压互感器的正常工作和准确可靠的电力测量。

电压互感器使用时的注意事项电压互感器使用时的注意事项(1)电压互感器除应根据所测电压的高低来进行选择外，还应注意使用所接测量表计和继电器等所消耗的功率不超过电压互感器的额定容量。

否则.电压互感器的准确度将降低。

在电压互感器的铭牌上，标出了与准确度相对应的容量。

如JDZ-10型电压互感器的容量:在0.5级时为80VA;1级时为100VA;最大容量为 500VA。

(2)电压互感器的一次线圈和二次线圈，一般都应装设熔断器进行短路保护。

电压互感器一次侧的熔断器，用于保护电压互感器的内部短路故障及电压互感器与电网连接线上的短路故障。

10kV 电压互感器一次侧熔丝的额定电流一般选0.5A。

电压互感器的二次侧在工作时不得短路，所以在二次侧主回路上装设了总熔断器，用于保护总熔断器以下网路的短路故障;为了防止测hi表计的电压回路短路，影响二次主回路工作，在表计回路上还加设有熔断器。

一般总熔丝的额定电流选3-5A，表计回路熔断额定电流选1- 2A。

接成开口三角形的二次出线上一般不装熔断器，这是为了避免接触不良发不出接地信号，因为平常开口三角形的端头无电压，无法监视熔断器的接触情况。

(3)为了保证人身和设备的，电压互感器的二次侧有一端必须接地，若因二次线圈未作安全接地，万一绝缘损坏，高压窜人低压，则与二次回路接触的工作人员将有生命危险。

再则二次回路的绝缘水平低，若没有接地点，将使绝缘击穿，电压互感器损坏更严重。

(4)巡视电压互感器时应注意检查:瓷瓶是否清洁，有无裂纹、缺损及放电现象;油浸式电压互感器油面是否正常，有无严重渗油, 漏油现象;当线路发生一相接地时，供接地监视的电压互感器声音是否正常，有无异味。

电压互感器使用时的注意事项 [篇2]电力系统为了传输电能，往往采用交流电压、大电流回路把电力送往用户，无法用仪表进行直接测量。

互感器的作用，就是将交流电压和大电流按比例降到可以用仪表直接测量的数值，便于仪表直接测量，同时为继电保护和自动装置提供电源。

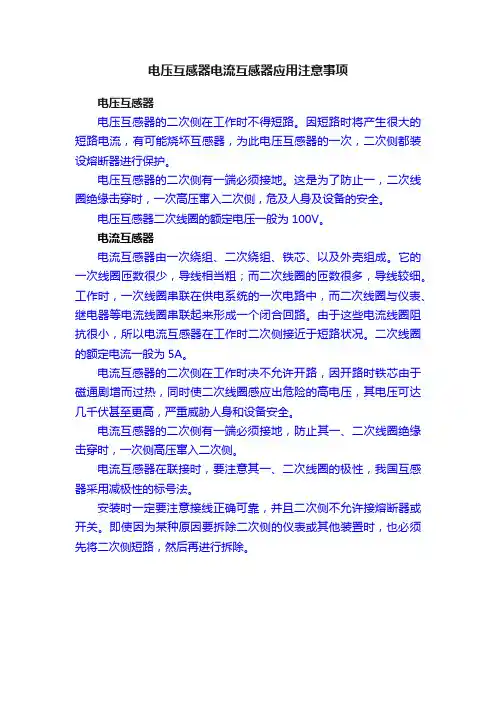

电压互感器电流互感器应用注意事项
电压互感器
电压互感器的二次侧在工作时不得短路。

因短路时将产生很大的短路电流，有可能烧坏互感器，为此电压互感器的一次，二次侧都装设熔断器进行保护。

电压互感器的二次侧有一端必须接地。

这是为了防止一，二次线圈绝缘击穿时，一次高压窜入二次侧，危及人身及设备的安全。

电压互感器二次线圈的额定电压一般为100V。

电流互感器
电流互感器由一次绕组、二次绕组、铁芯、以及外壳组成。

它的一次线圈匝数很少，导线相当粗；而二次线圈的匝数很多，导线较细。

工作时，一次线圈串联在供电系统的一次电路中，而二次线圈与仪表、继电器等电流线圈串联起来形成一个闭合回路。

由于这些电流线圈阻抗很小，所以电流互感器在工作时二次侧接近于短路状况。

二次线圈的额定电流一般为5A。

电流互感器的二次侧在工作时决不允许开路，因开路时铁芯由于磁通剧增而过热，同时使二次线圈感应出危险的高电压，其电压可达几千伏甚至更高，严重威胁人身和设备安全。

电流互感器的二次侧有一端必须接地，防止其一、二次线圈绝缘击穿时，一次侧高压窜入二次侧。

电流互感器在联接时，要注意其一、二次线圈的极性，我国互感器采用减极性的标号法。

安装时一定要注意接线正确可靠，并且二次侧不允许接熔断器或开关。

即使因为某种原因要拆除二次侧的仪表或其他装置时，也必须先将二次侧短路，然后再进行拆除。

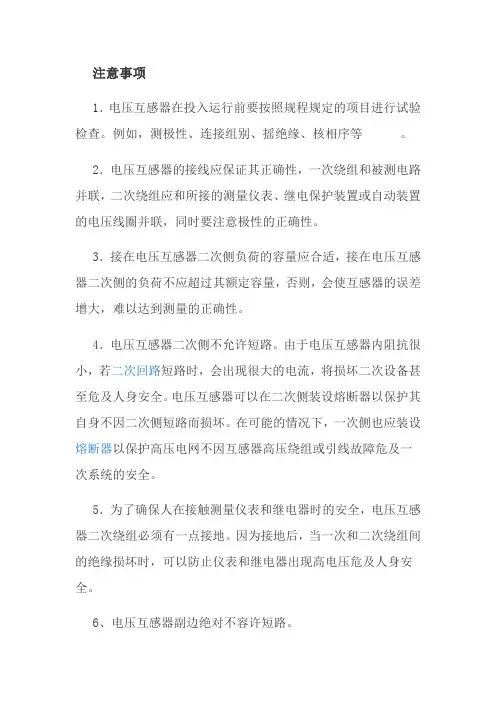

注意事项1．电压互感器在投入运行前要按照规程规定的项目进行试验检查。

例如，测极性、连接组别、摇绝缘、核相序等。

2．电压互感器的接线应保证其正确性，一次绕组和被测电路并联，二次绕组应和所接的测量仪表、继电保护装置或自动装置的电压线圈并联，同时要注意极性的正确性。

3．接在电压互感器二次侧负荷的容量应合适，接在电压互感器二次侧的负荷不应超过其额定容量，否则，会使互感器的误差增大，难以达到测量的正确性。

4．电压互感器二次侧不允许短路。

由于电压互感器内阻抗很小，若二次回路短路时，会出现很大的电流，将损坏二次设备甚至危及人身安全。

电压互感器可以在二次侧装设熔断器以保护其自身不因二次侧短路而损坏。

在可能的情况下，一次侧也应装设熔断器以保护高压电网不因互感器高压绕组或引线故障危及一次系统的安全。

5．为了确保人在接触测量仪表和继电器时的安全，电压互感器二次绕组必须有一点接地。

因为接地后，当一次和二次绕组间的绝缘损坏时，可以防止仪表和继电器出现高电压危及人身安全。

6、电压互感器副边绝对不容许短路。

异常与处理常见异常（1）三相电压指示不平衡：一相降低（可为零），另两相正常，线电压不正常，或伴有声、光信号，可能是互感器高压或低压熔断器熔断；（2）中性点非有效接地系统，三相电压指示不平衡：一相降低（可为零），另两相升高（可达线电压）或指针摆动，可能是单相接地故障或基频谐振，如三相电压同时升高，并超过线电压（指针可摆到头），则可能是分频或高频谐振；（3）高压熔断器多次熔断，可能是内部绝缘严重损坏，如绕组层间或匝间短路故障；（4）中性点有效接地系统，母线倒闸操作时，出现相电压升高并以低频摆动，一般为串联谐振现象；若无任何操作，突然出现相电压异常升高或降低，则可能是互感器内部绝缘损坏，如绝缘支架绕、绕组层间或匝间短路故障；（5）中性点有效接地系统，电压互感器投运时出现电压表指示不稳定，可能是高压绕组N（X）端接地接触不良。

（6）电压互感器回路断线处理。

电压互感器安全操作规程及保养电压互感器是用于测量高压电力系统中电压的仪器设备，是电力系统中重要的测量装置之一。

为了确保电压互感器的正常运行和使用安全，需要遵守以下操作规程和保养措施。

一、操作规程：1. 穿戴个人防护装备：操作人员在使用电压互感器前，应穿戴好绝缘手套、绝缘靴等个人防护装备，确保自身安全。

2. 检查设备完好性：使用电压互感器前，需要检查设备的外观是否有明显的损坏或破损，尤其是绝缘部分是否完好无损。

3. 检查接线是否正确：在连接电压互感器时，要确保接线正确、牢固可靠，避免接触不良或断开。

4. 避免过载使用：在使用电压互感器时，应避免过载使用，避免电流过大造成电压互感器的损坏或电弧发生。

5. 注意使用环境：使用电压互感器时，要避免在潮湿、易燃、腐蚀性物质等恶劣环境中使用，以免影响设备的正常工作或造成危险。

6. 正确操作设备：在使用电压互感器过程中，要按照设备操作说明进行正确操作，不得私自更改设备参数或使用不当。

7. 避免振动和冲击：电压互感器是一种精密仪器，使用时应避免剧烈振动和冲击，以免损坏设备。

8. 定期校验和检修：电压互感器要定期进行校验和检修，确保其精确度和使用性能。

9. 禁止拆卸或改装：禁止未经授权的人员进行电压互感器的拆卸或改装，以免影响设备的正常工作或造成危险。

10. 注意设备的散热：电压互感器运行时会产生一定的热量，要确保设备周围有足够的散热空间，避免过热。

二、保养措施：1. 清洁设备：定期清洁电压互感器的外表面，防止灰尘、污垢等附着影响设备的正常工作。

2. 维护设备绝缘性能：定期检查设备的绝缘性能，保持设备的绝缘部分干燥，避免绝缘老化或破损。

3. 检查接线和固定螺栓：定期检查设备的接线和固定螺栓是否牢固可靠，如发现松动应及时处理。

4. 校验设备的精确度：定期对电压互感器进行校验，确保其测量的电压值准确无误。

5. 定期检修维护：对电压互感器进行定期的检修和维护，保持设备的正常运行状态。

电压互感器使用注意事项
电压互感器能够改变高压电为低压电，将一个高电压电路变换成较低的电压，为基于电压系统的仪表提供校正电压输出信号。

它主要用于电压表、电流表、继电器等设备。

电压互感器不仅具有抗磁场传导性能优良、耐久性能好、体积小、重量轻、价格便宜的特点，还具有良好的可靠性和精度。

使用电压互感器应注意一些安全措施和要求：
一、安装防止机箱内的温度过高，防止机箱内的电压发生变化，以防止互感器的精度受到损害。

二、应安装防雷接地，以防止高压对互感器的损害，并降低可能受到局部故障的危险。

三、确保互感器被妥善安装和连接；如果未正确连接，就可能破坏电路或使互感器损坏。

四、机械方面，应用低碳不锈钢、不锈钢零件制成，以防止由于长期磁滞等原因而使互感器失效。

五、应在适当的温度范围内使用，以免受电路中的低温低温耦合现象所影响。

六、安装并使用电压互感器时，必须注意短路保护的原则，以免损坏互感器。

不断发展的电技术，使电压互感器在电力系统中发挥越来越重要的作用，提高了设备和用户的安全性和便利性。

因此，在安装和使用电压互感器时，一定要做到安全可靠，以保证正常运行。

1 电压互感器简述电压互感器（VT）是将电网高压转换为电力系统标准低压（100V、100gv、100g3v）的专用变压器。

它是一次系统和二次系统的连接元件。

用于电路时，可用于继电保护、信号装置及自动化设备的电压、电能、功率测量和供电。

高压变为标准低压后，为测量仪表和继电保护提供电压线圈。

它既能测量高压电压，又能用低压仪表测量，又能保证人身和设备的安全。

正常运行时，电压互感器的变化率近似等于一次绕组和二次绕组的匝比，两侧电压的相位差接近于零。

根据电压变换原理，电压互感器可分为电磁式电压互感器（TV），主要用于220kV及以下电压等级；电容式电压互感器（CTV）通过电容分压器的原理，广泛应用于110kV及以上电压等级的电网中。

它不仅具有电磁式电压互感器的功能，还可以代替耦合电容作用在高频载波上；另外，还有一种采用光纤传输信号的新型电子式电压传感器（EVT），体积小、重量轻，瞬态响应和运行线路性能稳定。

由于并联在电压互感器二次侧的继电保护和测量仪表的电压线圈大多为高阻抗负载，因此电压互感器可视为恒压源，二次侧电压近似于二次侧电压。

如果二次电压互感器与电网中的二次电压连接，如果二次电压互感器与变压器的二次电压连接，会损坏二次电压互感器。

由于电压互感器二次绕组的阻抗很小，二次侧短路会产生较大的短路电流，容易烧毁电压互感器。

因此，规定严禁电压互感器二次侧短路运行。

2电压互感器熔断器保护范围电压互感器一次侧（高压侧）熔断器的保护范围为电压互感器本体及其与电网的连接线。

反映其内部故障（匝间短路时熔断器可能不熔断）及其与电网连接线路的短路故障。

电压互感器二次侧（低压侧）熔断器（或空气开关）的保护范围为二次熔断器（空气开关）以下回路引起的持续短路故障。

一般情况下，如果二次侧保险丝（空气开关）下面的电路发生故障，则一次侧保险丝不应熔断。

3 电压互感器常见故障现象和分析电压互感器常见故障现象为：一次熔断器熔断、二次熔断器熔断（或空气开关跳闸）、断线、短路等。

电压互感器（Potential transformer 简称PT）又叫仪用变压器，是应用电磁感应原理或电容分压原理制成的。

由于互感器二次侧所接仪表或继电器电压线圈阻抗很大，因此工作电流很小，可以认为电压互感器在工作时相当于一个二次侧开路的变压器。

优质纯铜线圈绝缘性好经久耐用电在一次绕组中产生感应电流，在一次绕组中产生感应电压，在二次绕组中形成一个感应电流不影响一次系统相应电压。

电压互感器的一次绕组与一次系统并联，二次侧与电压表或其他仪表设备（如功率表、电能表、继电保护装置等）连接。

电压互感器功能a.将一次回路的高电压转为二次回路的标准低电压（通常为100V或100√3V），可使测量仪表和保护装置标准化，使二次设备结构轻巧，价格便宜。

b.使二次回路可采用低电压控制电缆，且使屏内布线简单，安装方便，可实现远方控制和测量。

c.使二次回路不受一次回路限制，接线灵活，维护、调试方便。

d.使二次与一次高压部分隔离，且二次可设接地点，确保二次设备和人身安全。

电压互感器的型号主要由设备名称、相数、绝缘结构、铁芯及绕组形式和一次额定电压5部分组成。

例如：JSJW-10表示三相油浸式五铁芯柱三绕组电压互感器，一次侧额定电压10kV。

按绝缘结构可分为干式、浇注式、油浸式和充气式。

按相数可分为单相和三相，按绕组数可分为双绕组和三相绕组。

根据安装位置分为室内型和室外型。

35kV 及以下以户内型为主，35kV及以上以室外型为主。

在绝缘方面有明显的区别。

（1）油浸式电压互感器油浸式电压互感器可分为单级式和串级式。

单级式可用于220kV及以下电压等级，级联式可用于66kV及以上所有电压等级。

单级式的一、二次绕组绕在普通铁芯上，绝缘不分等级，通过磁耦合实现能量转换。

串级式由多个匝数相同的一次绕组和绕组数的一半组装在同一铁芯上，自上而下排列，并连接在高压和地面之间。

（2）SF6气体绝缘电压互感器SF6气体绝缘电压互感器由外壳、绝缘套管、铁芯、一、二次绕组以及安装附件组成。

电压互感器安全操作规程及保养范本电压互感器是电力系统中常见的一种重要设备，用于测量系统中的电压值，具有重要的作用。

为了确保电压互感器的安全运行，在操作过程中必须遵守一系列的操作规程和保养方法。

本文将介绍电压互感器的安全操作规程及保养范本。

一、安全操作规程1. 操作前准备(1) 在进行任何操作前，必须确保电压互感器处于断电状态，并进行可靠接地。

(2) 检查电压互感器的外观，确保没有破损或异常现象。

(3) 确认操作人员穿戴好必要的防护用具，如绝缘手套、绝缘靴等。

2. 安装与接线(1) 在安装电压互感器时，要确保设备放置平稳，不得有倾斜或摇晃现象。

(2) 确保电压互感器的额定电压与系统电压一致，并按照正确的接线方法进行接线。

(3) 在接线前，必须确认电压互感器与其他设备的接线端子干净、无尘，并使用适当的紧固装置。

3. 操作时的注意事项(1) 在进行操作前，必须确保所有操作工具和设备处于良好状态，不得有生锈或损坏现象。

(2) 操作人员必须按照操作规程进行操作，不得随意更改或忽略任何步骤。

(3) 在操作过程中，必须维持良好的工作环境，确保操作人员的安全。

4. 应急处置(1) 在发现电压互感器存在异常情况时，操作人员必须立即停止操作，并向上级报告。

(2) 在操作过程中出现意外事故时，应立即进行救援，确保伤者的安全。

二、保养范本1. 清洁保养(1) 定期清洁电压互感器的外表面，使用干净的布擦拭，不得使用有腐蚀性的清洁剂。

(2) 定期检查电压互感器的连接端子，确保连接良好，没有松动或氧化现象。

2. 绝缘检测(1) 定期进行绝缘电阻测量，以确保电压互感器的绝缘性能良好。

(2) 定期进行绝缘油的测试，确保油的绝缘性能达到要求。

3. 检修维护(1) 定期对电压互感器进行检修，检查其内部零部件的运行状况。

(2) 检查电压互感器的内部连接线路，确保连接良好，没有松动或磨损。

4. 环境保护(1) 在使用电压互感器时，必须保持良好的工作环境，避免灰尘、湿气等污染物侵入。

电压互感器安全操作规程及保养范文电压互感器是电力系统中常见的一种传感器设备，用于测量高压电网中的电压。

为了确保电压互感器的正常运行和安全使用，必须制订相应的操作规程和保养措施。

本文将详细介绍电压互感器的安全操作规程和保养要点。

一、安全操作规程1.操作前的准备：（1）在进行任何操作之前，必须经过专业培训并取得相应的操作资格证书。

（2）在操作电压互感器之前，必须先检查设备是否完好无损，并检查所有连接是否紧固可靠。

（3）在进行维护或检修电压互感器时，必须确保相关设备已经停电并断开与电源的连接，用专用工具进行操作。

2.正确的操作步骤：（1）在进行电压互感器的连接和断开操作时，必须按照正确的连接顺序和方法进行，避免错误操作导致设备损坏或人员伤害。

（2）在连接或断开电压互感器时，必须确保设备与电源之间的连接处于断开状态，并进行有效地接地处理，防止电击事故的发生。

（3）在进行电压互感器的维护和检修时，必须使用专用工具，并按照设备说明书中的要求进行操作，不得擅自改变设备的内部结构和电气连接方式。

（4）在进行电压互感器的调试和测量时，必须使用专用的测试仪器和设备，并按照标准操作规程进行操作，不得随意调整设备的参数和工作状态。

3.操作中的安全措施：（1）在操作电压互感器时，必须严格遵守相关的安全规范和操作程序，不得逾越自己的技能范围，如遇到复杂的故障或问题，应及时向上级汇报和请教。

（2）在进行电压互感器的操作过程中，必须穿戴好相应的安全防护用具，如绝缘手套、绝缘靴等，确保自身安全。

（3）在进行电压互感器的维护和检修时，必须切断设备与电源的连接，贴上相应的警示标志，避免他人误操作。

二、保养要点1.外观检查：定期检查电压互感器的外观情况，包括外壳是否有裂纹、变形或渗漏等现象，若有问题应及时更换或修理。

2.绝缘测试：定期进行电压互感器的绝缘测试，检查绝缘性能是否达到规定标准，如发现绝缘损坏或降低，应及时进行维修或更换。

3.连接检查：定期检查电压互感器的连接处是否松动或腐蚀，如发现问题应及时紧固或清洁。

电压互感器使用指南1.电压互感器在投入运行前要按照规程规定的项目进行试验检查。

例如，测极性、连接组别、摇绝缘、核相序等。

2.电压互感器的接线应保证其正确性，一次绕组和被测电路并联，二次绕组应和所接的测量仪表、继电压互感器电保护装置或自动装置的电压线圈并联，同时要注意极性的正确性。

3.接在电压互感器二次侧负荷的容量应合适，接在电压互感器二次侧的负荷不应超过其额定容量，否则，会使互感器的误差增大，难以达到测量的正确性。

4.电压互感器二次侧不允许短路。

由于电压互感器内阻抗很小，若二次回路短路时，会出现很大的电流，将损坏二次设备甚至危及人身安全。

电压互感器可以在二次侧装设熔断器以保护其自身不因二次侧短路而损坏。

在可能的情况下，一次侧也应装设熔断器以保护高压电网不因互感器高压绕组或引线故障危及一次系统的安全。

5.为了确保人在接触测量仪表和继电器时的安全，电压互感器二次绕组必须有一点接地。

因为接地后，当一次和二次绕组间的绝缘损坏时，可以防止仪表和继电器出现高电压危及人身安全。

电流互感器和电压互感器的正确使用指南电流互感器的正确使用(1)根据被测电流的大小选择电流互感器的额定电流比，也就是要使电流互感器的初级额定电流大于被测电流。

这是在选择电流互感器中最需要注意的一点。

此外要注意电流互感器的额定电压大小，选择时要与使用它的线路电压相适应。

(2)与电流互感器配套使用的交流电流表应选5安的量程。

通常与电流互感器配套用的此式电流表的刻度是按电流互感器的初级线圈额定电流标度的。

这样的电流表标明了应该配用的电流互感器的额定变流比，在选用这种电流表时，就一定要和相应的电流互感器配套使用。

(3)注意使测量仪表所消耗的功率不要超过电流互感器的额定容量。

(4)电流互感器的初级串联接入被测电路，而它的次级则与测旦仪表连接。

(5)电流互感器次级和铁芯都要可靠地接地。

(6)电流互感器次级绝对不容许开路。

电压互感器的正确使用(1)在选择互感器时，主要根据被测电压的高低选择电压互感器的额定变压比，也就是应该使所选用的电压互感器初级线圈的额定电压大于被测电压。

The so-called genius is a lie, and hard work is real.精品模板助您成功（页眉可删）电压互感器的巡视检查项目及使用时应注意事项1．电压互感器的巡视检查包括以下项目：（1）瓷瓶是否清洁，有无裂纹、缺损和放电现象。

（2）电压互感器油面是否正常，有无严重渗、漏油现象。

（3）呼吸器内部的吸湿剂是否潮解。

（4）接线头是否过热，电缆和导线是否腐蚀和损伤，熔断器是否完好，二次回路内有无短路现象。

（5）有无强烈的振动和异声异味。

（6）电压互感器是否在过负荷运行。

（7）当线路接地时，供接地监视用的电压互感器声音是否正常，有无异味。

（8）应经常检查6~35千伏电压互感器开口三角线圈上的灯炮，发现损坏应及时更换。

（9）电压互感器高压中性点上串接的电阻是否良好，发现损坏应及时更换。

没有备品时，应将中性点接地线恢复。

（10）电压互感器二次侧接地是否处于良好状态，如果发现接地线锈蚀或断开，应及时处理。

2．电压互感器的作用是把线路上的高电压转换成适合仪表直接测量或继电保护的低电压。

使用时应注意以下几点：：（1）应根据用电设备的需要，选择电压互感器的型号、容量、变化、额定电压和准确度等参数。

（2）接入电路之前，应校验电压互感器的极性。

（3）接入电路之后，应将二次线圈可靠接地，以防一、二次侧的绝缘击穿时，高压危及人身和设备的安全。

（4）运行中的电压互感器在任何情况下都不得短路，其一、二次侧都应安装熔断器，并在一次侧装设隔离开关。

（5）在电源检修期间，为防止二次侧电源向一次侧送电，应将一次侧的刀闸和一、二次侧的熔断器都断开。

电压互感器运用工作留心事项电压互感器运用工作留心事项
1、电压互感器在运用中相位精确十分要害，这就央求接线极性必定要对应，一旦引出端子用错，构成极性用反将会使电压相位改动180deg;，因此通常其一次、二次侧都会标出极性。

2、电压互感器在工作中必定要确保二次侧不能短路，由于其在工作时是一个内阻极小的电压源，正常工作时负载阻抗很大，恰当于开路状况，二次侧仅有很小的负载电流。

若二次侧短路时，负载阻抗为零，将发作很大的短路电流，无量的发热会将互感器烧坏，乃至致使发作设备爆破事端。
