电动机接线及电线规格

我们在做具体的控制系统时，常要需要计算负载的大小来选择电缆线的规格,我们可以根据电机铭牌来确定，也可以通过一些公式来算出来，其实有一种简单的经验算法很容易估算出来，虽然不是绝对正确，也足以用来做为选择电缆规格的依据了。

方法是，我们常用的三相异步电机一般有两种接法，一种是星形一种是角形。

除较小的电机外，多数是角形，我们就说角形的，如果是一台380V供电的7.5KW的三相异步电机，那么它的额定每相工作电流约是15A。

实际通过算出来可能是比这个略小一点，我们完全可以按这个电流来选择电缆线了。

如果是一台380V供电的4KW的三相异步电机，那么它的额定每相工作电流约是8A。

可能我们以经看出来规律，也就是1千瓦功率约需2A电流，一个75KW的电机它的额定工作电流约是150A。

你可以通过公式的方法算算，结果是比较接近的。

下面我们说说怎么根据电流来选择多大截面积的电缆，我们选择的电缆为铜芯电缆。

我们举例说明，我们要给一台18.5KW的电机配线，可以算出它的额定电流为37A，也是根据经验1平方毫米铜线可以通过4~6A的电流，我们取其中间值5A，那么电缆线的截面积应为37/5=6.4平方毫米。

我们的标准电缆有6平方毫米和平共10平方毫米的，为了保证可靠性，我们选择10平方的电缆。

其实具体选择中我们也可能会选择6平方的，这要综合考虑，负载工作时消耗的功率是多大，如果只有额定的60%不到的话，可以这样选择，如果基本上要工作在额定功率附近，那只能选择10平方的电缆了电机如何配线？选用断路器，热继电器？如何根据电机的功率，考虑电机的额定电压，电流配线，选用断路器，热继电器三相二百二电机，千瓦三点五安培。

常用三百八电机，一个千瓦两安培。

低压六百六电机，千瓦一点二安培。

高压三千伏电机，四个千瓦一安培。

高压六千伏电机，八个千瓦一安培。

一台三相电机，除知道其额定电压以外，还必须知道其额定功率及额定电流，比如：一台三相异步电机，7.5KW，4极（常用一般有2、4、6级，级数不一样，其额定电流也有区别），其额定电路约为15A 。

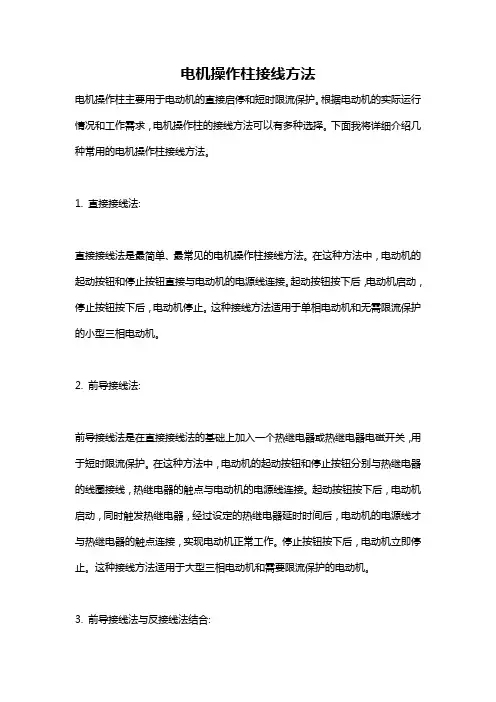

电机操作柱接线方法电机操作柱主要用于电动机的直接启停和短时限流保护。

根据电动机的实际运行情况和工作需求，电机操作柱的接线方法可以有多种选择。

下面我将详细介绍几种常用的电机操作柱接线方法。

1. 直接接线法:直接接线法是最简单、最常见的电机操作柱接线方法。

在这种方法中，电动机的起动按钮和停止按钮直接与电动机的电源线连接。

起动按钮按下后，电动机启动，停止按钮按下后，电动机停止。

这种接线方法适用于单相电动机和无需限流保护的小型三相电动机。

2. 前导接线法:前导接线法是在直接接线法的基础上加入一个热继电器或热继电器电磁开关，用于短时限流保护。

在这种方法中，电动机的起动按钮和停止按钮分别与热继电器的线圈接线，热继电器的触点与电动机的电源线连接。

起动按钮按下后，电动机启动，同时触发热继电器，经过设定的热继电器延时时间后，电动机的电源线才与热继电器的触点连接，实现电动机正常工作。

停止按钮按下后，电动机立即停止。

这种接线方法适用于大型三相电动机和需要限流保护的电动机。

3. 前导接线法与反接线法结合:这种接线方法是在前导接线法基础上将电动机的起动按钮分成两个部分，一个部分与热继电器的线圈接线，另一个部分与反接线器接线。

启动时，先按下与热继电器接线的按钮，使电动机正常启动，然后再按下与反接线器接线的按钮，断开热继电器的触点，将电源线与电动机直接连接，实现正常工作。

停止时，按下与反接线器接线的按钮，电动机立即停止。

这种接线方法既可以实现短时限流保护，又可以实现远距离启停控制。

4. 并列接线法:并列接线法是将多台电动机的操作柱放在一个控制柜中，并排连接。

每个电动机的启动按钮和停止按钮分别通过接线端子与电动机的电源线连接。

同时，每个电动机的线圈都通过一个独立的热继电器连接。

这样可以实现多台电动机独立的启停控制，便于管理和维护。

总结起来，电机操作柱的接线方法有直接接线法、前导接线法、前导接线法与反接线法结合以及并列接线法等。

口诀：
已知配变二次压，测得电流求千瓦。
电压等级四百伏，一安零点六千瓦。
电压等级三千伏，一安四点五千瓦。
电压等级六千伏，一安整数九千瓦。
电压等级十千伏，一安一十五千瓦。
电压等级三万五，一安五十五千瓦。
说明：
（ 1）电工在日常工作中，常会遇到上级部门，管理人员等问及电力变压器运
行情况，负荷是多少？电工本人也常常需知道变压器的负荷是多少。负荷电流
已知笼型电动机容量，求算控制其的断路器脱扣器整定电流 口诀： 断路器的脱扣器，整定电流容量倍；
瞬时一般是二十，较小电机二十四； 延时脱扣三倍半，热脱扣器整两倍。 说明：（1）自动断路器常用在对鼠笼型电动机供电的线路上作不经常操作的断 路器。如果操作频繁，可加串一只接触器来操作。断路器利用其中的电磁脱扣 器（瞬时）作短路保护，利用其中的热脱扣器（或延时脱扣器）作过载保护。 断路器的脱扣器整定电流值计算是电工常遇到的问题，口诀给出了整定电流值 和所控制的笼型电动机容量千瓦数之间的倍数关系。 （ 2）“延时脱扣三倍半， 热脱扣器整两倍” 说的是作为过载保护的自动断路器， 其延时脱扣器的电流整定值可按所控制电动机额定电流的 1.7 倍选择，即 3.5 倍千瓦数选择。热脱扣器电流整定值，应等于或略大于电动机的额定电流，即 按电动机容量千瓦数的 2 倍选择。
已知三相电动机容量，求其额定电流 口诀（ c）：容量除以千伏数，商乘系数点七六。
说明： （ 1）口诀适用于任何电压等级的三相电动机额定电流计算。由公式及口诀均 可说明容量相同的电压等级不同的电动机的额定电流是不相同的，即电压千伏 数不一样，去除以相同的容量，所得“商数”显然不相同，不相同的商数去乘 相同的系数 0.76 ，所得的电流值也不相同。若把以上口诀叫做通用口诀，则可 推导出计算 220 、380 、660 、3.6kV 电压等级电动机的额定电流专用计算口诀， 用专用计算口诀计算某台三相电动机额定电流时，容量千瓦与电流安培关系直 接倍数化，省去了容量除以千伏数，商数再乘系数 0.76 。 三相二百二电机，千瓦三点五安培。 常用三百八电机，一个千瓦两安培。 低压六百六电机，千瓦一点二安培。 高压三千伏电机，四个千瓦一安培。 高压六千伏电机，八个千瓦一安培。 （ 2）口诀 c 使用时，容量单位为 kW ，电压单位为 kV ，电流单位为 A ，此点 一定要注意。 （ 3）口诀 c 中系数 0.76 是考虑电动机功率因数和效率等计算而得的综合值。 功率因数为 0.85 ，效率不 0.9 ，此两个数值比较适用于几十千瓦以上的电动机， 对常用的 10kW 以下电动机则显得大些。这就得使用口诀 c 计算出的电动机额 定电流与电动机铭牌上标注的数值有误差，此误差对 10kW 以下电动机按额定 电流先开关、接触器、导线等影响很小。 （ 4）运用口诀计算技巧。 用口诀计算常用 380V 电动机额定电流时， 先用电动 机配接电源电压 0.38kV 数去除 0.76 、商数 2 去乘容量（ kW ）数。若遇容量较 大的 6kV 电动机， 容量 kW 数又恰是 6kV 数的倍数， 则容量除以千伏数， 商数 乘以 0.76 系数。 （ 5）误差。由口诀 c 中系数 0.76 是取电动机功率因数为 0.85 、效率为 0.9 而 算得，这样计算不同功率因数、 效率的电动机额定电流就存在误差。 由口诀 c 推 导出的 5 个专用口诀， 容量（kW）与电流 （A ）的倍数， 则是各电压等级 （ kV ） 数除去 0.76 系数的商。 专用口诀简便易心算， 但应注意其误差会增大。 一般千 瓦数较大的，算得的电流比铭牌上的略大些；而千瓦数较小的，算得的电流则 比铭牌上的略小些。对此，在计算电流时，当电流达十多安或几十安时，则不 必算到小数点以后。 可以四舍而五不入， 只取整数， 这样既简单又不影响实用。 对于较小的电流也只要算到一位小数即可。

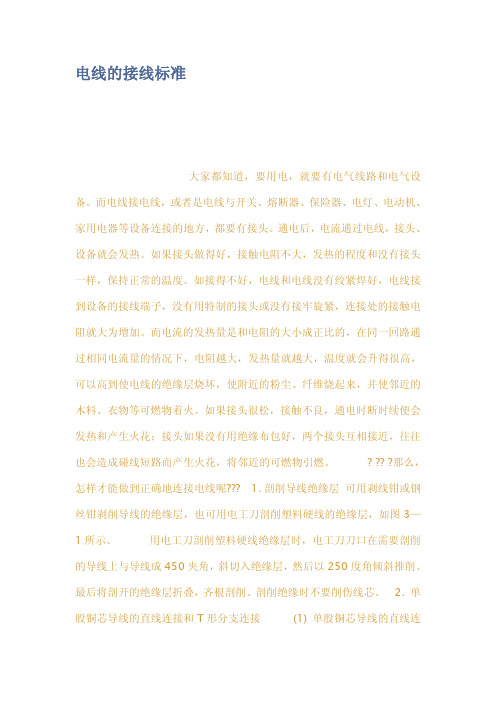

电线的接线标准大家都知道，要用电，就要有电气线路和电气设备。

而电线接电线，或者是电线与开关、熔断器、保险器、电灯、电动机、家用电器等设备连接的地方，都要有接头。

通电后，电流通过电线，接头、设备就会发热。

如果接头做得好，接触电阻不大，发热的程度和没有接头一样，保持正常的温度。

如接得不好，电线和电线没有绞紧焊好，电线接到设备的接线端子，没有用特制的接头或没有接牢旋紧，连接处的接触电阻就大为增加。

而电流的发热量是和电阻的大小成正比的，在同一回路通过相同电流量的情况下，电阻越大，发热量就越大，温度就会升得很高，可以高到使电线的绝缘层烧坏，使附近的粉尘、纤维烧起来，并使邻近的木料、衣物等可燃物着火。

如果接头很松，接触不良，通电时断时续便会发热和产生火花；接头如果没有用绝缘布包好，两个接头互相接近，往往也会造成碰线短路而产生火花，将邻近的可燃物引燃。

????那么，怎样才能做到正确地连接电线呢???1．剖削导线绝缘层可用剥线钳或钢丝钳剥削导线的绝缘层，也可用电工刀剖削塑料硬线的绝缘层，如图3—1所示。

用电工刀剖削塑料硬线绝缘层时，电工刀刀口在需要剖削的导线上与导线成450夹角，斜切入绝缘层，然后以250度角倾斜推削。

最后将剖开的绝缘层折叠，齐根剖削。

剖削绝缘时不要削伤线芯。

2．单股铜芯导线的直线连接和T形分支连接(1)单股铜芯导线的直线连接先将两线头剖削出一定长度的线芯，清除线芯表面氧化层，将两线芯作X形交叉，并相互绞绕2～3圈，再扳直线头。

将扳直的两线头向两边各紧密绕6圈，切除余下线头并钳平线头末端。

(2)单股铜芯导线的T形分支连接将剖削好的线芯与干线线芯十字相交，支路线芯根部留出约3～5mm，然后顺时针方向在干线线芯上密绕6～8圈，用钢丝钳切除余下线芯，钳平线芯末端。

3．7股铜芯导线的直线和T形分支连接(1)7股铜芯导线的直线连接首先将两线线端剖削出约150mm并将靠近绝缘层约1/3段线芯绞紧，散开拉直线芯。

电机电缆快速选择、电缆估算及实用电工速算口诀下面这些内容是由本人在工作中积累的经验及结合书本知识和权威专业资料、国家规范和网络中的有用资料等共同总结出来的，其中有很多是本人在学习和实践过程中验证过的，所以拿出来同大家分享，以供大家参考，希望能帮助到朋友们。

在此多谢百度文库贡献者“zazhpe”等，如有冒犯之处请多见谅。

一、380V三相电机电缆的快速选择橡胶（塑料）铜电缆长度小于80米推荐值(交联聚乙烯电线可以适当减小，仅供参考)：经验选择一般55KW以下的电机可以按照1mm2=3KW来选取（接线方式为△上表列出了一些常见的380V普通电机的电缆线选择。

在此，有必要对上表中37KW以上的电机做一下说明：一般30KW以上的电机（更严格的说是22KW以上）都应该选择降压启动，大多为星三角启动，重点来了，星三角接法从电机上引出来的线属于三角形内部的线，在正常三角形运行中，相电流只是线电流的1/√3倍，这里所说的线电流即为电机的额定电流，所以说选择电缆时一般取后者，比如（37KW，取10mm2）。

这就是上表37KW以上电机的含义，这点很多人都忽略了，导致没必要的浪费。

如果不明白我的解释，可以自己画个图研究研究或者请教有经验的人。

电机的种类很多，有高压电机还有低压电机，高压电机还有6KV和10KV 之分。

低压电机有110V电机,即便是380V星形接法的电机还可以使用三角接法在三相220V电路中使用,这些都不适合上面的线规。

附：按功率计算电流口诀：低压380/220V系统每KW的电流，单位A。

千瓦、电流，如何计算？电力加倍，电热加半。

①单相千瓦，4.5安。

②单相380，电流两安半。

③说明：口诀是以380/220伏三相四线系统中的三相设备为准，计算每千瓦的安数。

对于某些单相或电压不同的单相设备，其每千瓦的安数，口诀另外作了说明。

①这两句口诀中，电力专指电动机。

在380伏三相时（力率0.8左右）,电动机每千瓦的电流约为2安。

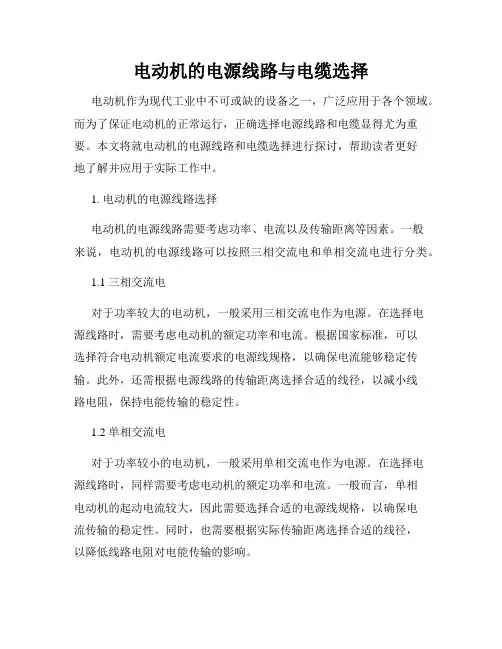

电动机的电源线路与电缆选择电动机作为现代工业中不可或缺的设备之一，广泛应用于各个领域。

而为了保证电动机的正常运行，正确选择电源线路和电缆显得尤为重要。

本文将就电动机的电源线路和电缆选择进行探讨，帮助读者更好地了解并应用于实际工作中。

1. 电动机的电源线路选择电动机的电源线路需要考虑功率、电流以及传输距离等因素。

一般来说，电动机的电源线路可以按照三相交流电和单相交流电进行分类。

1.1 三相交流电对于功率较大的电动机，一般采用三相交流电作为电源。

在选择电源线路时，需要考虑电动机的额定功率和电流。

根据国家标准，可以选择符合电动机额定电流要求的电源线规格，以确保电流能够稳定传输。

此外，还需根据电源线路的传输距离选择合适的线径，以减小线路电阻，保持电能传输的稳定性。

1.2 单相交流电对于功率较小的电动机，一般采用单相交流电作为电源。

在选择电源线路时，同样需要考虑电动机的额定功率和电流。

一般而言，单相电动机的起动电流较大，因此需要选择合适的电源线规格，以确保电流传输的稳定性。

同时，也需要根据实际传输距离选择合适的线径，以降低线路电阻对电能传输的影响。

2. 电动机的电缆选择电缆作为电源线路的延伸，对电动机的正常运行同样发挥着重要作用。

在选择电缆时，需要考虑电流负载、环境条件以及安全因素等多个方面。

2.1 电流负载根据电动机的额定功率和电流值，可以选择符合要求的电缆横截面积。

横截面积过大会造成资源浪费，而横截面积过小则会导致电流传输不稳定，甚至发生电线过热等危险情况。

2.2 环境条件在选择电缆时，还需要考虑电缆的环境条件，例如电缆所处的温度、湿度和化学环境等。

不同的环境条件对电缆的材质有着不同的要求。

例如，在高温环境下，需要选择耐高温的电缆材料，以确保电缆的正常运行。

2.3 安全因素电缆的选择还需要考虑安全因素。

一般而言，应选择耐磨损、耐压和耐火的电缆材料，以确保电缆在使用过程中不易损坏，并且在发生故障时能够及时断开电流，以保护设备和人身安全。

电动机的星形和三角形接法
电动机的星形和三角形接法是电动机的两种常见接法，用于将电动机的绕组连接到电源上。

这两种接法的主要区别在于绕组的连接方式。

星形接法（Y 接法）是将电动机的三个绕组的一端连接在一起，形成一个公共点，称为星点。

另外三个端点则分别连接到电源的三相线上。

在星形接法中，每个绕组承受的电压为电源相电压的 1/√3，即约为 220V（对于 380V 电源）。

这种接法适用于电动机的额定电压为 380V 及以下的情况。

三角形接法（△接法）是将电动机的三个绕组的首尾依次连接，形成一个三角形。

三个端点分别连接到电源的三相线上。

在三角形接法中，每个绕组承受的电压为电源线电压，即380V。

这种接法适用于电动机的额定电压为 380V 以上的情况。

选择星形接法还是三角形接法主要取决于电动机的额定电压和电源电压。

一般来说，星形接法适用于低电压电动机，而三角形接法适用于高电压电动机。

在电动机的铭牌上通常会标明其额定电压和接法。

需要注意的是，在改变电动机的接法之前，必须确保电动机已经停止运行，并断开电源。

同时，还应该根据电动机的型号和规格，选择正确的接法，并按照相关的接线图进行连接。

如果不确定如何进行接法的更改，建议咨询专业人士或电机制造商。

三相交流发电机接线方法三相电机二种接线运行方式，一种为星形（Y）接法，电机内部三相定子绕组的首或尾端连接，另一端三相分别通入U.V.W三相交流电运行，适用于三千瓦及以下的三相异步感应式电动机。

第二种为三角形（△）接法，即将三相定子绕组的首尾对应连接，一相绕组的首端与第三相绕组的尾端连接可视为U相，第二绕组首端与一绕组的尾端相连接可为V相，第三绕组首端与第二绕组的尾端相连接可为W相，分别通入U.V.W三相交流电源运行，适用于4kw及以上的三相异步感应式电动机。

但对电动机的接线方法应按实际铭牌接线为准。

一般三相交流电动机接线架上都引出六个接线柱，当电动机牌上为星型接法时，D6，D4，D5相连接。

其余D1，D2，D3接电源；当是三角形接法时，D6与D1连接，D4与D2连接，D5与D1连接，然后D1，D2，D3接电源。

注意事项：1、拆线时做标记清楚、易分辨。

若接线盒内已有标记，应擦拭干净后重新做好。

2、检查电机接线柱瓷瓶有无破损、松动、裂纹。

3、检查电机三相引出线线鼻子是否紧固、焊接是否牢固，引出线与机壳是否有摩擦，若有摩擦时，应垫好适型毡绑扎固定好，不再摩擦。

4、接线盒紧固螺栓、接线瓷瓶紧固螺栓、引出线紧固螺栓是否紧固。

5、电机接线柱上的螺母、垫片必须符合规格，无生锈、腐蚀等，否则更换。

6、接线盒内引出线尽量不要重叠、别劲、弯曲过大。

7、等电机找完中心后再接线。

8、电机接线盒内应无积煤粉、灰尘，应定期打开接线盒检查、清扫。

9、检查电缆线鼻子有无弯曲、是否平整、有无变色。

10、电缆头与接线柱垫片间应平整、接触紧密无间隙、螺母应紧固。

11、电缆头与接线柱之间不应受力。

12、高压电机接完线、再次检查确认无误后，按照由内到外；黄蜡绸布-色相带-防水自粘带包好且压紧、紧固、密封。

13、蛇皮管到电缆接线盒处电缆必须包扎好，防止碰伤，电缆与接线盒处必修固定好。

14、接线盒必须有防雨措施。

15、防止电缆损坏而引起事故（特别时铝芯电缆一定要仔细检查蛇皮管接口处，防止因铝线折弯次数太多、虚接而引起缺相或短路等），在接线前先仔细检查电缆是否受损、包扎好，摇绝缘合格后再接线，距离近的铝芯线有条件的较好换成铜电缆（如捞碎渣机电机、电控油泵电机等。

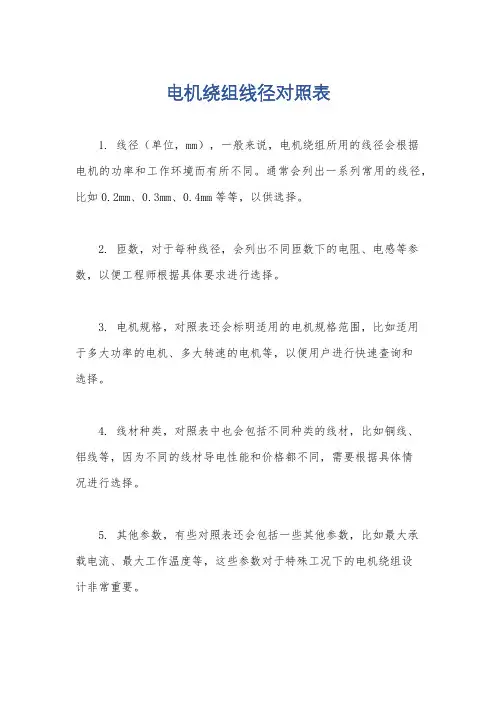

电机绕组线径对照表
1. 线径（单位，mm），一般来说，电机绕组所用的线径会根据
电机的功率和工作环境而有所不同。

通常会列出一系列常用的线径，比如0.2mm、0.3mm、0.4mm等等，以供选择。

2. 匝数，对于每种线径，会列出不同匝数下的电阻、电感等参数，以便工程师根据具体要求进行选择。

3. 电机规格，对照表还会标明适用的电机规格范围，比如适用
于多大功率的电机、多大转速的电机等，以便用户进行快速查询和
选择。

4. 线材种类，对照表中也会包括不同种类的线材，比如铜线、
铝线等，因为不同的线材导电性能和价格都不同，需要根据具体情
况进行选择。

5. 其他参数，有些对照表还会包括一些其他参数，比如最大承
载电流、最大工作温度等，这些参数对于特殊工况下的电机绕组设
计非常重要。

总之，电机绕组线径对照表是电机制造和维修过程中的重要参考资料，能够帮助工程师根据具体要求选择合适的线径和匝数，确保电机的性能和可靠性。

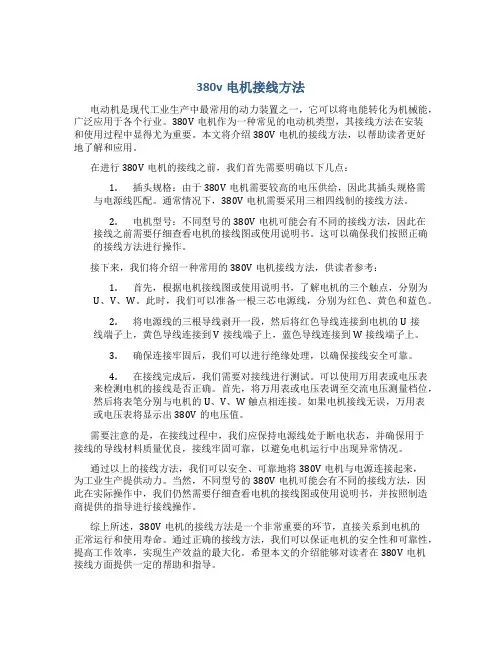

380v电机接线方法电动机是现代工业生产中最常用的动力装置之一，它可以将电能转化为机械能，广泛应用于各个行业。

380V电机作为一种常见的电动机类型，其接线方法在安装和使用过程中显得尤为重要。

本文将介绍380V电机的接线方法，以帮助读者更好地了解和应用。

在进行380V电机的接线之前，我们首先需要明确以下几点：1.插头规格：由于380V电机需要较高的电压供给，因此其插头规格需与电源线匹配。

通常情况下，380V电机需要采用三相四线制的接线方法。

2.电机型号：不同型号的380V电机可能会有不同的接线方法，因此在接线之前需要仔细查看电机的接线图或使用说明书。

这可以确保我们按照正确的接线方法进行操作。

接下来，我们将介绍一种常用的380V电机接线方法，供读者参考：1.首先，根据电机接线图或使用说明书，了解电机的三个触点，分别为U、V、W。

此时，我们可以准备一根三芯电源线，分别为红色、黄色和蓝色。

2.将电源线的三根导线剥开一段，然后将红色导线连接到电机的U接线端子上，黄色导线连接到V接线端子上，蓝色导线连接到W接线端子上。

3.确保连接牢固后，我们可以进行绝缘处理，以确保接线安全可靠。

4.在接线完成后，我们需要对接线进行测试。

可以使用万用表或电压表来检测电机的接线是否正确。

首先，将万用表或电压表调至交流电压测量档位，然后将表笔分别与电机的U、V、W触点相连接。

如果电机接线无误，万用表或电压表将显示出380V的电压值。

需要注意的是，在接线过程中，我们应保持电源线处于断电状态，并确保用于接线的导线材料质量优良，接线牢固可靠，以避免电机运行中出现异常情况。

通过以上的接线方法，我们可以安全、可靠地将380V电机与电源连接起来，为工业生产提供动力。

当然，不同型号的380V电机可能会有不同的接线方法，因此在实际操作中，我们仍然需要仔细查看电机的接线图或使用说明书，并按照制造商提供的指导进行接线操作。

综上所述，380V电机的接线方法是一个非常重要的环节，直接关系到电机的正常运行和使用寿命。

电动机控制元器件及电缆的选型如何根据电机的功率，考虑电机的额定电压，电流配线，选用断路器，热继电器口诀：三相二百二电机，千瓦三点五安培。

常用三百八电机，一个千瓦两安培。

低压六百六电机，千瓦一点二安培。

高压三千伏电机，四个千瓦一安培。

高压六千伏电机，八个千瓦一安培。

一台三相电机，除知道其额定电压以外，还必须知道其额定功率及额定电流，比如：一台三相异步电机，7.5KW，4极（常用一般有2、4、6级，级数不一样，其额定电流也有区别），其额定电路约为15A 。

1、断路器：一般选用其额定电流1.5-2.5倍，常用DZ47-60 32A，2、电线：根据电机的额定电流15A，选择合适载流量的电线，如果电机频繁启动，选相对粗一点的线，反之可以相对细一点，载流量有相关计算口决，这里我们选择4平方，3、交流接触器，根据电机功率选择合适大小就行，1.5-2.5倍,一般其选型手册上有型号，这里我们选择正泰CJX2--2510，还得注意辅助触点的匹配，不要到时候买回来辅助触点不够用。

4、热继电器，其整定电流都是可以调整，一般调至电机额定电流1-1.2倍。

断路器继电器电机配线电机如何配线？（1）多台电机配导线：把电机的总功率相加乘以2是它们的总电流。

（2）在线路50米以内导线截面是：总电流除4.（再适当放一点余量）（3）线路长越过50米外导线截面：总电流除3.（再适当放一点途量）（4）120平方以上的大电缆的电流密度要更低一些，断路器：（1）断路器选择：电机的额定电流乘以2.5倍，整定电流是电机的1.5倍就可以了,这样保证频繁启动,也保证短路动作灵敏。

热继电器？热继电器的整定值是电机额定电流是1.1倍。

交流接触器：交流接触器选择是电机流的2.5倍。

这样可以保证长期频繁工作。

怎样选用电线电缆及注意事项⒈电线电缆型号的选择选用电线电缆时，要考虑用途，敷设条件及安全性等；根据用途的不同，可选用电力电缆、架空绝缘电缆、控制电缆等；根据敷设条件的不同，可选用一般塑料绝缘电缆、钢带铠装电缆、钢丝铠装电缆、防腐电缆等；根据安全性要求，可选用阻燃电缆、无卤阻燃电缆、耐火电缆等。

单相电动机单电容的接线方法
1 电动机单相接线
电动机单相接线是指将单相电动机与电源、控制线路连接的过程，其目的是使用电能来激励电动机。

实际上，电动机单相接线是单相电
动机的极其重要的部分，可以保证电动机的正常运行。

1.1 接线电路
单相电动机的接线电路可以分为电源线路、控制线路和电动机本
体三部分。

电源线路由蓝色控制线、绿色/黄色地线和红色用电线组成，其中地线和用电线必须用双重绝缘套管包装。

控制线路是由蓝色控制
线组成，它会将控制信号传递给电动机，从而使用电能激励电动机运转。

电动机本体分为起动绕组和运行绕组，它们分别由三芯线和四芯
线组成，按顺序连接即可。

1.2 接线步骤
首先，将电源线路L、N、G和控制线线路C接入蓝色控制线U0、
V1和W2上，注意哪个线路连接哪个端，然后用接头固定。

其次，将用
电线R接入起动绕组线路R、S、T上，紧接着将运行绕组线路U、V、W 接入控制器的对应端的电源线路L、N、G上，最后用接头固定所有线
路即可。

1.3 电容接线
单相电动机单电容的接线也很简单，因为它仅有两根线，一个热接线，一个零线。

将热接线接入单相电动机的“热”端，零线接入电源线中的“零”线上，外加绝缘活接方便操作即可。

电动机单相接线虽然看似复杂，但接线步骤很简单，只要根据上述说明，按照给定的步骤一步步来，都可以安全接线。

当然，接线之前，一定要仔细检查电动机的型号和电源的电压，确保其正确性，以免造成无法修复的损坏。

电动机零线火线的接法电动机零线火线的接法是电机安装和使用中的重要环节之一，正确的接法可以保证电机的正常运行，同时也是电机安全使用的保障。

因此，对于电机的零线火线的接法需要认真的学习和掌握。

首先，我们需要了解电机的正常运行所需要的电压是通过电源的两条电线（火线和零线）送入电机中的，其中火线用来将电源带入电机的端子箱中，而零线则用来将电机的电流回归电源的另一侧。

电机的运行过程中，电流将流过电机的绕组，最后再通过零线回流到电源。

在接线时，首先需要注意的是应该根据电机的功率来选择电线的规格，并严格按照标准接线方法进行接线。

确保接线端子不仅能承受电流负载，而且还要保证接触稳定，以免接触阻抗过大，引起电机运行异常或短路故障。

对于大功率电机来说，一般都需要采用三相电源，此时在接线时需要注意的是三相电源的三根电线中，只有其中一条电线是火线，另外两根电线为相位线，并且这三根电线的相对位置是固定的，不要从调换。

另外在接线时，应该先连接电机端子箱内的地线，以避免接地故障。

对于单相电机而言，在接线时需要注意火线和零线的连接方式。

具体来说，如果电源是220V单相电源，那么火线连接电机的L1端子上，而零线连接电机的L2端子上；如果电源是380V三相电源，那么电机的L1端子和L2端子要分别接入电源的两条相位线上，而电机的地线应该直接连接到设备的接地端上。

在接线时可以参考电机上的标识或接线图，以确保接线正确并且安全。

在电机的安装过程中，还应该特别注意电机的接地问题。

在接地时，需要采用规定的接地线材，并将其连接到电机的端子箱中。

同时，在接地线的接头处，还应该加入接地电源，以保证电机的电源和电流都能单独地与地面相接触，避免漏电等安全隐患。

总之，电动机的零线火线的接法是电机安装和使用中的一个重要组成部分，正确的接法能够确保电机的正常运行，并保障使用的安全。

因此，在安装和使用电机时，我们需要严格按照标准要求进行接线，并注意电机的接地问题，以保证电机能够安全、稳定地运行。

电动机接线方法电动机是工业生产中常用的一种设备，它通过电能转换成机械能，驱动各种设备运转。

在使用电动机时，接线方法是非常重要的，正确的接线方法可以确保电动机正常运转，提高设备的使用效率和安全性。

下面我们将介绍几种常见的电动机接线方法。

首先，我们来介绍单相电动机的接线方法。

单相电动机通常有两种接线方式，分别是星形接线和三角形接线。

在星形接线中，电动机的三根线依次连接到电源的三相导线上，而在三角形接线中，电动机的三根线分别连接到电源的三相导线和中性线上。

在实际应用中，需要根据电动机的额定电压和功率选择合适的接线方式，以确保电动机正常运转。

其次，我们来介绍三相电动机的接线方法。

三相电动机的接线方法通常有星形接线和三角形接线两种方式。

在星形接线中，电动机的三根线依次连接到电源的三相导线上，而在三角形接线中，电动机的三根线分别连接到电源的三相导线上。

与单相电动机相似，选择合适的接线方式需要根据电动机的额定电压和功率来确定。

除了以上介绍的常见接线方法外，还有一些特殊的接线方式，如正反转接线方法、多速接线方法等。

这些接线方法在特定的工业生产场景中具有重要的应用价值，可以满足不同的工作需求。

在进行电动机接线时，需要注意一些常见的接线错误，如接线松动、接线错误、线路短路等问题。

这些问题都会导致电动机运转不正常甚至损坏设备，因此在进行接线时务必仔细检查，确保接线正确可靠。

总的来说，电动机的接线方法是工业生产中非常重要的一环，正确的接线方法可以确保设备正常运转，提高生产效率和安全性。

在实际应用中，需要根据电动机的型号、额定电压和功率来选择合适的接线方式，并严格按照接线图进行接线，避免接线错误导致的问题。

希望本文介绍的内容能够对大家有所帮助，谢谢阅读！。

电缆线规格型号用途说明电缆线是连接电器设备之间进行电能传输的导线，广泛应用于电力、通信、建筑、制造、交通等领域。

不同的电缆线规格和型号具有不同的用途和特点，下面将介绍一些常见的电缆线规格型号及其用途说明。

1.低压电缆线低压电缆线是指额定电压在1kV及以下的电缆线。

根据不同的用途和要求，低压电缆线可分为多种型号，如VVR、RVV、ZR-YJV等。

-VVR电缆线是一种柔软的、耐油性能好的低压电缆线，用于室内电线接线、电器互连、指示灯灯线等场合。

-RVV电缆线是一种柔软耐弯曲的多芯电缆线，常用于音响、监控、电子设备等场合。

-ZR-YJV电缆线是一种阻燃型环保电缆线，主要用于电力输配电系统、建筑物内的电缆线路。

2.电动机专用电缆线电动机专用电缆线用于连接电动机和配电设备，主要用于工业生产中的机械设备、电机驱动设备等。

常见型号有YJV、YJLV、VVRP等。

-YJV电缆线是一种交联聚乙烯绝缘聚氯乙烯护套电缆线，适用于电动机和其他电气设备的固定敷设。

-YJLV电缆线是一种交联聚乙烯绝缘聚氯乙烯护套铝芯电缆线，适用于大型电动机和其他电气设备的固定敷设。

3.高温电缆线高温电缆线是一种能够在高温环境下正常工作的电缆线，常用于冶金、炼化、钢铁、航天等高温场合。

常见型号有FG、G、JG等。

-FG电缆线是一种耐热、耐火的电缆线，广泛应用于钢铁、冶金、炼油等高温场合。

-G电缆线是一种绝缘层橡皮或丁腈橡胶的电缆线，适用于通信电缆传输。

G型号电缆线常用于高温环境下的通信设备。

-JG电缆线是一种耐油、耐热的电缆线，适用于航空、航天、化工等高温、高压环境。

4.光缆5.控制电缆线控制电缆线用于电气控制系统中，主要用于信号传输和仪表控制。

根据不同的用途和要求，控制电缆线可分为多种型号，如KVV、KVVP、KVVP2等。

-KVV电缆线是一种塑料绝缘聚氯乙烯护套电缆线，用于控制回路和保护装置的固定敷设。

-KVVP电缆线是一种铠装塑料绝缘聚氯乙烯护套电缆线，用于涉及电磁干扰和防止机械损伤的场合。

电工必备｜最齐全串联并联混联电路电机接线图非常值得收藏！灯三控接线图双控灯三联开关接线图三个位置控制一个灯，需要两只双控开关加一只中途开关；四个位置控制一个灯，需要两只双控开关加两只中途开关；五个位置控制一个灯，需要两只双控开关加三只中途开关，以此类推。

在电线排设上，同双控的排线一样都是排双线，只要注意两个双控开关装配在双线的前后两端，中途开关装配在中间即可（中途开关在中间实现两条电线的换向通断）。

双控开关好买，中途开关不好买而且巨贵，不过可以自己动手改制。

简单的办法是买一个两开双控开关，中间用502胶水点一下，让两个双控开关一起联动，就是中途开关了。

接线可看下面的原理图。

双控灯的原理图三联开关接线图2、串联电路。

多条电线的首尾依次相连，连接起来的线路，叫串联电路。

也就是电流只有一条通路的连接法。

电路串联特点为每条线电流与总电流相等。

（丨=丨1=丨2=|3……）总电压等于各电路上电压（U=U'1+U2+U3:……）总电阻值等于负载阻值之和。

（R=R1+R2+R3……）在这里给大家几个例子，最简单的就是串联接线，就像电动车电池，接线方法就是串联接线法。

假如一个60V电动车的电池它是串联接起来的，12V一只串起来四只加起来就是60V。

并联电路：无论你有多少条线，并列连接起来的接法，称为并联电路。

并联特点；各路端的电压相等，并为一条相接。

（U1=U2二U3……）也就是说你无论多少条线的电压降解到最后，为一条的电压还是相等的，并联的流（l=|1十l2+l3……）也就是说你有多少条线的电流相加的总和？并联的负载越多，他总电电阻值越小，供电的电流就越大，负荷越重。

电源的并联；把所有的电源的正极连接起来，为电源的正极。

把所有的电源的负极连接起来，为电源的负极。

在电路中，这样称为并联电路混联电路：在电路中又有并联电路也有串联电路的电路电动机控制电路的分析和设计中,分立元件控制电动机是基础内容,如何正确分析电路和正确接线演示控制结果是电工人员都必须要掌握的。

高压电机接线标准答案：一、引接线的位置1.引接线必须安装在电机壳体上或底座上，并应与地面保持一定的距离。

2.如需在电机外部缆，引线不得垂直，并应采用绝缘套管进行保护。

3.引接线不得捆绑在电机的其他支架、冷却器、管路等上。

二、引接线的材质和规格1.引接线应选用铜导体或铜包铝导体，并应满足相应的规格要求。

2.引接线截面积应满足电机负载电流的要求，根据电机负载电流和引接线长度可选择相应的截面积。

3.引接线长度应控制在合理范围内，太短易影响安装和检修，太长易增加线路电阻和功率损失。

三、引接线的颜色1.三相电机引接线颜色应符合国家标准，一般为红、黄、蓝三种颜色。

2.接地线颜色应为绿色或绿黄相间。

3.如果引接线颜色不符合上述规定，必须在电机上贴上标示板。

四、其他注意事项1.连接端子应牢固可靠，接触电阻应符合电机的性能要求。

2.引接线的接头应采用铜制接头，并应紧固，防止松动。

3.底座或电机壳体的接地应符合电气安全规定。

总体来说，按照国家高压电机引接线最新规范，可以保障电机的正常运行，延长电机的使用寿命，同时也可以避免因线路故障导致的损失。

因此，电机的安装和调试必须严格按照相关规定进行，确保安全可靠。

首先，确保电源供应与电动机的额定电压和频率相匹配。

检查电源的额定电压和频率，确保其与电动机的额定电压和频率一致。

查看电机接线盒上的电气图或接线板上的引线标记，以了解电动机的引线标记和连接方式。

电动机的接线盒通常有编号的引线端子，每个端子都代表着特定的电源线。

连接电动机的三个相线（通常标记为L1、L2、L3）到电源相线。

根据电动机接线盒上的引线标记，将电源的三相线与电动机的三相线连接。

通常，这些线束通过螺纹接头或绝缘套管连接在一起。

1、将电源的L1相线连接到电动机的L1相线。

2、将电源的L2相线连接到电动机的L2相线。

3、将电源的L3相线连接到电动机的L3相线。

将电动机的接地线连接到地线。

在接线板上会有一个标识为E或GND （接地）的端子，将电动机的接地线连接到该端子。
