随机信号分析专业：电子信息工程班级：电子111姓名：***学号：**********指导老师：***随机信号及其自相关函数和功率谱密度的MATLAB实现引言：现代信号分析中，对于常见的具有各态历经的平稳随机信号，不可能用清楚的数学关系式来描述，但可以利用给定的N个样本数据估计一个平稳随机信号的功率谱密度叫做功率谱估计(PSD)。

它是数字信号处理的重要研究内容之一。

功率谱估计可以分为经典功率谱估计(非参数估计)和现代功率谱估计(参数估计)。

通过实验仿真可以直观地看出以下特性:（1）功率谱估计中的相关函数法和周期图法所得到的结果是一致的，其特点是离散性大，曲线粗糙，方差较大，但是分辨率较高。

（2）平均周期图法和平滑平均周期图法的收敛性较好，曲线平滑，估计的结果方差较小，但是功率谱主瓣较宽，分辨率低。

这是由于对随机序列的分段处理引起了长度有限所带来的Gibbs现象而造成的。

（3）平滑平均周期图法与平均周期图法相比，谱估值比较平滑，但是分辨率较差。

其原因是给每一段序列用适当的窗口函数加权后，在得到平滑的估计结果的同时，使功率谱的主瓣变宽，因此分辨率有所下降。

摘要：功率谱估计(PSD)的功率谱,来讲都是重要的,是数字信号处理的重要研究内容之一。

功率谱估计可以分为经典谱估计(非参数估计)和现代谱估计(参数估计)。

前者的主要方法有BTPSD 估计法和周期图法;后者的主要方法有最大熵谱分析法(AR 模型法)、Pisarenko 谐波分解法、Prony 提取极点法、其Prony 谱线分解法以及Capon 最大似然法。

中周期图法和AR 模型法是用得较多且最具代表性的方法。

Matlab 是目前极为流行的工程数学分析软件,在它的SignalProcessingToolbox 中也对这两个方法提供了相应的工具函数,这为我们进行工程设计分析、理论学习提供了相当便捷的途径。

关键词：随机信号 自相关系数 功率谱密度实验原理:随机信号X(t)是一个随时间变化的随机变量，将X （t ）离散化，即以Ts 对X （t ）进行等间隔抽样，得到随机序列X(nTs),简化为X(n)。

第2-1页Matlab与通信仿真主讲教师：和煦通信基础实验教学中心第2-2页内容提要Matlab基础知识1Matlab计算结果可视化和确知信号分析23模拟调制Matlab实现4模拟信号的数字传输5数字频带传输系统6通信系统仿真综合实验7随机信号和数字基带仿真本章目标•掌握库函数产生随机数方法•理解采用蒙特卡罗算法仿真的思想•基带信号波形生成和其功率谱密度第2-3页3.1随机信号产生与功率谱密度基本原理•（1）库函数产生随机数•均匀分布的随机数——rand函数产生（0，1）内均匀分布的随机数•1）x=rand(m)；•2）x=rand(m，n)；•3）x=rand；第2-4页•高斯分布的随机数——randn函数产生均值为0，方差为1的高斯分布的随机数。

•1）x=randn(m)；•2）x=randn(m，n)；•3）x=randn第2-5页•例3-1产生一个(0,1)上均匀分布的白噪声信号u(n)，画出其波形，并检验其分布。

•clc,clear; %清除内存中可能保留的MATLAB变量•N=500000; %u(n)的长度•u=rand(1,N); %调用rand，得到均匀分布的随机数u(n)•u_mean=mean(u); %求u(n)均值•power_u=var(u); %求u(n)方差•subplot(211)•plot(u(1:100));grid on;%在一个图上分上下两个子图•ylabel('u(n) '); %给y轴加坐标•xlabel('n'); %给x轴加坐标•subplot(212)•hist(u,50);grid on;•%对u(n)做直方图，检验其分布，50是对取值范围[0 1]均分等分50份。

•ylabel('histogram of u(n)');第2-6页第2-7页02040608010000.20.40.60.81u (n ) n 00.20.40.60.81050001000015000h i s t o g r a m o f u (n )应如何表示？•如果x是（0，1）内均匀分布的随机信号，那么u=cx+d第2-8页•例3-2 产生一个均值为0.01，功率为0.1的均匀分布的白噪声信号u(n)，画出其波形。

随机信号分析实验报告——基于MATLAB语言姓名：_班级：_学号：专业：目录实验一随机序列的产生及数字特征估计 (2)实验目的 (2)实验原理 (2)实验内容及实验结果 (3)实验小结 (6)实验二随机过程的模拟与数字特征 (7)实验目的 (7)实验原理 (7)实验内容及实验结果 (8)实验小结 (11)实验三随机过程通过线性系统的分析 (12)实验目的 (12)实验原理 (12)实验内容及实验结果 (13)实验小结 (17)实验四窄带随机过程的产生及其性能测试 (18)实验目的 (18)实验原理 (18)实验内容及实验结果 (18)实验小结 (23)实验总结 (23)实验一随机序列的产生及数字特征估计实验目的1.学习和掌握随机数的产生方法。

2.实现随机序列的数字特征估计。

实验原理1.随机数的产生随机数指的是各种不同分布随机变量的抽样序列（样本值序列）。

进行随机信号仿真分析时，需要模拟产生各种分布的随机数。

在计算机仿真时，通常利用数学方法产生随机数，这种随机数称为伪随机数。

伪随机数是按照一定的计算公式产生的，这个公式称为随机数发生器。

伪随机数本质上不是随机的，而且存在周期性，但是如果计算公式选择适当，所产生的数据看似随机的，与真正的随机数具有相近的统计特性，可以作为随机数使用。

(0,1)均匀分布随机数是最最基本、最简单的随机数。

(0,1)均匀分布指的是在[0,1]区间上的均匀分布， U(0,1)。

即实际应用中有许多现成的随机数发生器可以用于产生(0,1)均匀分布随机数，通常采用的方法为线性同余法，公式如下：，序列为产生的(0,1)均匀分布随机数。

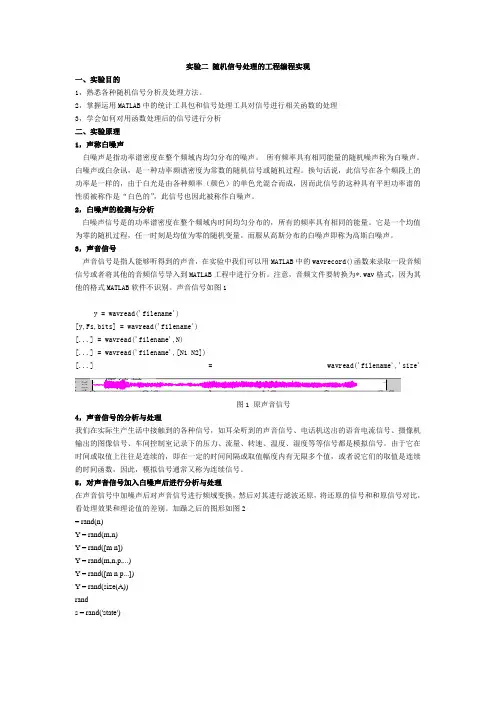

定理1.1若随机变量X 具有连续分布函数，而R 为(0,1)均匀分布随机变量，则有2.MATLAB中产生随机序列的函数(1)(0,1)均匀分布的随机序列函数：rand用法：x = rand(m,n)功能：产生m×n 的均匀分布随机数矩阵。

(2)正态分布的随机序列函数：randn用法：x = randn(m,n)功能：产生m×n 的标准正态分布随机数矩阵。

第2-1页Matlab与通信仿真主讲教师：和煦通信基础实验教学中心第2-2页内容提要Matlab基础知识1Matlab计算结果可视化和确知信号分析23模拟调制Matlab实现4模拟信号的数字传输5数字频带传输系统6通信系统仿真综合实验7随机信号和数字基带仿真本章目标•掌握库函数产生随机数方法•理解采用蒙特卡罗算法仿真的思想•基带信号波形生成和其功率谱密度第2-3页3.1随机信号产生与功率谱密度基本原理•（1）库函数产生随机数•均匀分布的随机数——rand函数产生（0，1）内均匀分布的随机数•1）x=rand(m)；•2）x=rand(m，n)；•3）x=rand；第2-4页•高斯分布的随机数——randn函数产生均值为0，方差为1的高斯分布的随机数。

•1）x=randn(m)；•2）x=randn(m，n)；•3）x=randn第2-5页•例3-1产生一个(0,1)上均匀分布的白噪声信号u(n)，画出其波形，并检验其分布。

•clc,clear; %清除内存中可能保留的MATLAB变量•N=500000; %u(n)的长度•u=rand(1,N); %调用rand，得到均匀分布的随机数u(n)•u_mean=mean(u); %求u(n)均值•power_u=var(u); %求u(n)方差•subplot(211)•plot(u(1:100));grid on;%在一个图上分上下两个子图•ylabel('u(n) '); %给y轴加坐标•xlabel('n'); %给x轴加坐标•subplot(212)•hist(u,50);grid on;•%对u(n)做直方图，检验其分布，50是对取值范围[0 1]均分等分50份。

•ylabel('histogram of u(n)');第2-6页第2-7页02040608010000.20.40.60.81u (n ) n 00.20.40.60.81050001000015000h i s t o g r a m o f u (n )应如何表示？•如果x是（0，1）内均匀分布的随机信号，那么u=cx+d第2-8页•例3-2 产生一个均值为0.01，功率为0.1的均匀分布的白噪声信号u(n)，画出其波形。
