船舶静水力曲线计算

船舶静水力曲线计算一、船舶静水力曲线计算任务书1、设计课题1）800t油船静水力曲线图绘制2）9000t油船静水力曲线图绘制3）86.75m简易货船静水力曲线图绘制4）5200hp拖船静水力曲线图绘制5）7000t油船静水力曲线图绘制6）12.5m多功能工作艇静水力曲线图绘制2、设计任务船舶静水力曲线的计算是在完成船舶静力学课程的教学任务下，按照静水力曲线计算课程设计的要求，在提供所设计船舶全套型线图纸的前提下，完成静水力曲线的计算和绘制。

3、计算方法（1）计算机程序计算（2）手工计算（包括：梯形法、辛氏法、乞氏法等）。

本课程设计计算以梯形法为例，因其原理相同，其余方法在此不做介绍，可参考教材和相关书籍。

4、完成内容静水力曲线计算书一份及静水力曲线图一张(用A3坐标纸)二、船舶静水力曲线计算指导书本静水力曲线计算指导书以内河20t机动驳计算实例为例。

（一）前言静水力曲线是表达船在静水正浮各种吃水情况下的各浮性及初稳性系数，并作为稳性计算、纵倾计算及其他计算的基础。

通过计算可得到船舶的各项性能参数，其主要内容见表1。

表1 静水力曲线图的内容（二）设计前的准备和已知条件1、设计前的预习与准备静水力曲线计算，首先是要熟悉所计算船的主尺度及各船型参数，然后是熟悉各类计算公式，选用计算方法。

其次是进行计算，按计算结果绘制曲线图，最后进行检验和修改，完成静水力曲线的计算任务。

2、已知条件20t内河机动驳型线图一套，梯形法表格一套，见静水力曲线计算书。

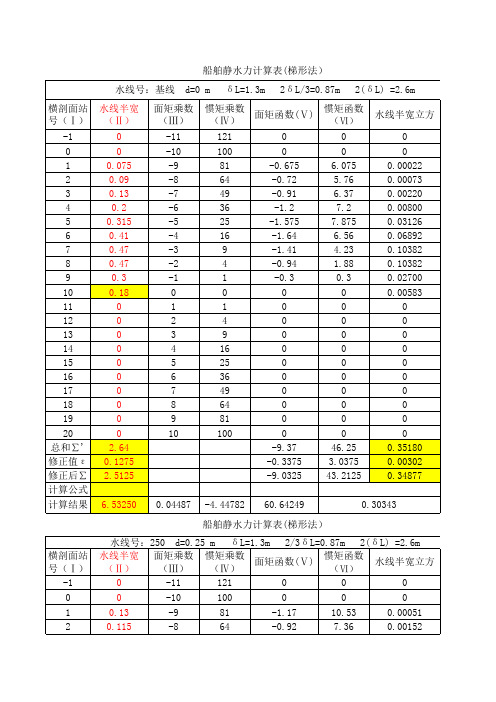

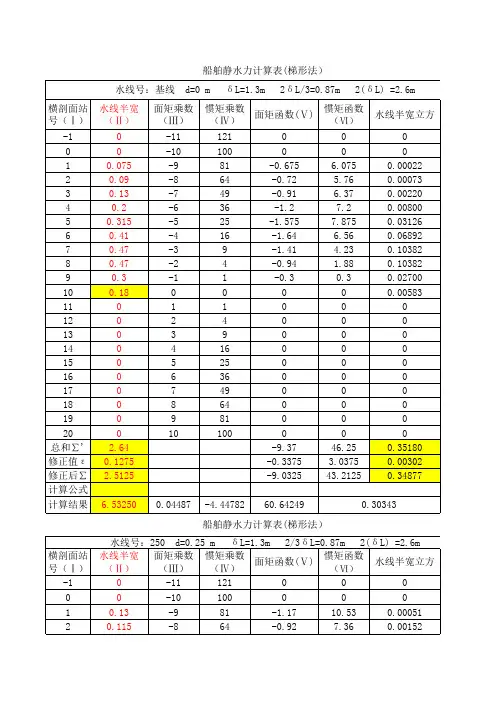

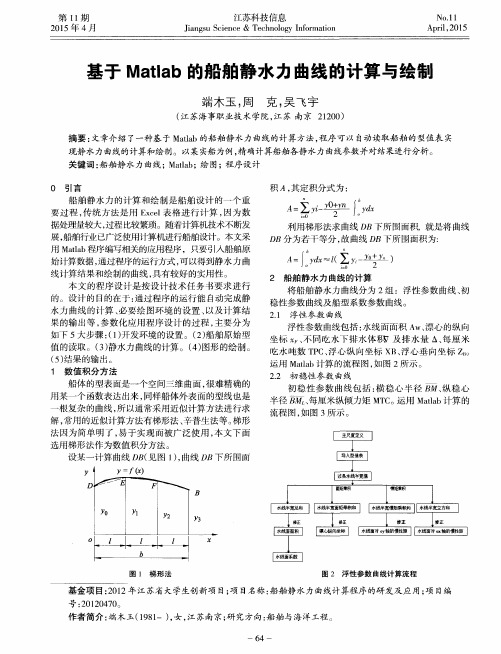

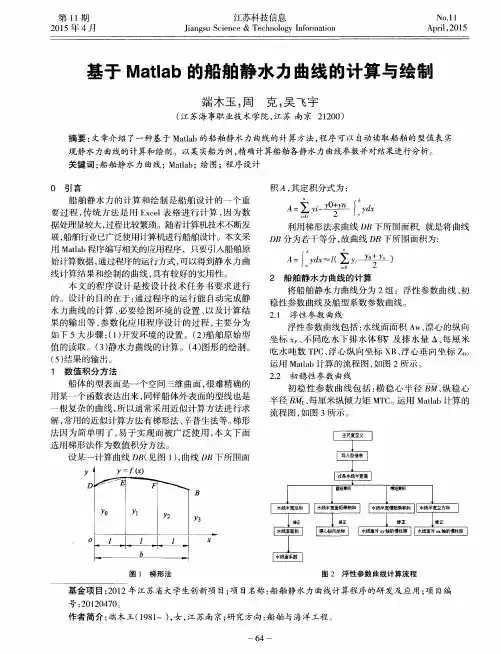

（三）设计的主要任务1、计算公式A=ι[(y0+y1+······+y n-1+y n)- 12（y0+y n）] 梯形法基本式A=ι[(y0+y1)+（y1+y2）+······+（y n-1+y n) ] 梯形法变上限积分式式中：ι—等分坐标间距。

课程设计成果说明书题目：船舶静水力性能及稳性计算学生姓名：学号：学院：船舶与建筑工程学院班级：指导教师：浙江海洋学院教务处2012年 12月 25 日浙江海洋学院课程设计成绩评定表2012 —2013学年第一学期《船舶静力学》课程设计指导书一、设计目的《船舶静力学》是船舶与海洋工程专业的一门重要专业课，在课程中学习船体几何形体的表达方法；学习船舶安全漂浮水面保持一定稳性和浮态的基本原理和计算方法以及抗沉性能的研究。

根据教学大纲要求的重点内容，本课程设计包括两方面内容★：一是运用所学基本方法和知识完成某一条船的静水力性能计算并绘制出静水力曲线图，使学生在了解和掌握基本原理的前提下实践计算流程；二是采用变排水量法计算并完成某一条船的静、动稳性曲线绘制。

通过该课程设计环节达到对课程重点内容的消化和吸收，提高学生的工程技术素养，为后续课程学习和今后从事船舶设计、建造和开发等科研工作打下结实的理论基础。

注★：第一部分内容大部分学生完成，第二部分内容指定学生完成。

1班10，2班12二、内容1、静水力性能计算。

依据提供的船型图纸资料，完成以下设计任务：选取合适方法计算并绘制浮性和稳性曲线包括：(1) 型排水体积曲线(2) 排水量曲线(3) 浮心纵向坐标x B曲线(4) 浮心垂向坐标z B(或KB)曲线(5) 水线面面积Aw曲线(6) 漂心纵向坐标x F曲线(7) 每厘米吃水吨数TPC曲线(8) 横稳心半径BM曲线(9) 纵稳心半径BM L曲线(10) 每厘米纵倾力矩MTC曲线(11) 水线面系数C wP曲线(12) 中横剖面系数C M曲线(13) 方形系数C B曲线(14) 棱形系数C P曲线2、依据提供的船型图纸资料，完成以下设计任务：采用变排水量计算法计算并绘制设计排水量时对应的静、动稳性曲线，计算后得出稳性衡准数K值。

三、要求1．静水力性能采用excel 电子表格计算，静水力曲线图用AUTOCAD在计算机上完成。

PDF created with FinePrint pdfFactory Pro trial version 长江船舶设计院静水力曲线数据表VCS4240A-100-005 第2 页共13 页项目吃水型排水体积型排水量总排水量浮心垂向坐标浮心纵向坐标符号T V DIS DISk Zb Xb序号单位(m) (m^3) (t) (t) (m) (m)1 0.500 569.495 569.495 572.912 0.259 2.8192 0.600 698.241 698.241 702.430 0.311 2.7603 0.700 826.406 826.406 831.364 0.363 2.7064 0.800 954.861 954.861 960.590 0.415 2.6505 0.900 1084.480 1084.480 1090.987 0.467 2.5866 1.000 1216.136 1216.136 1223.433 0.519 2.5087 1.100 1350.468 1350.468 1358.571 0.570 2.4148 1.200 1487.186 1487.186 1496.109 0.621 2.3069 1.300 1625.765 1625.765 1635.519 0.672 2.19010 1.400 1765.681 1765.681 1776.275 0.723 2.07111 1.500 1906.410 1906.410 1917.848 0.773 1.95412 1.600 2047.428 2047.428 2059.713 0.824 1.84413 1.700 2188.211 2188.211 2201.341 0.875 1.74714 1.800 2328.236 2328.236 2342.205 0.926 1.66815 1.900 2466.978 2466.978 2481.779 0.977 1.61216 2.000 2603.912 2603.912 2619.536 1.028 1.58417 2.100 2738.680 2738.680 2755.112 1.080 1.58918 2.200 2871.576 2871.576 2888.806 1.132 1.62119 2.300 3003.060 3003.060 3021.079 1.184 1.67420 2.400 3133.592 3133.592 3152.394 1.237 1.74321 2.500 3263.631 3263.631 3283.213 1.289 1.82222 2.600 3393.636 3393.636 3413.998 1.342 1.90323 2.700 3524.067 3524.067 3545.212 1.395 1.98124 2.800 3655.384 3655.384 3677.317 1.447 2.05125 2.900 3788.046 3788.046 3810.774 1.500 2.10526 3.000 3922.512 3922.512 3946.048 1.553 2.13827 3.100 4059.129 4059.129 4083.484 1.605 2.14528 3.200 4197.789 4197.789 4222.976 1.657 2.12829 3.300 4338.270 4338.270 4364.300 1.709 2.08930 3.400 4480.352 4480.352 4507.234 1.761 2.03331 3.500 4623.812 4623.812 4651.555 1.813 1.96132 3.600 4768.430 4768.430 4797.041 1.864 1.87833 3.700 4913.985 4913.985 4943.469 1.916 1.78634 3.800 5060.255 5060.255 5090.616 1.968 1.68935 3.900 5207.018 5207.018 5238.261 2.020 1.58936 4.000 5354.055 5354.055 5386.179 2.072 1.49037 4.100 5501.189 5501.189 5534.196 2.125 1.39338 4.200 5648.429 5648.429 5682.320 2.177 1.30139 4.300 5795.831 5795.831 5830.606 2.229 1.21240 4.400 5943.450 5943.450 5979.111 2.282 1.126 PDF created with FinePrint pdfFactory Pro trial version 长江船舶设计院静水力曲线数据表VCS4240A-100-005 第3 页共13 页41 4.500 6091.340 6091.340 6127.888 2.335 1.04342 4.600 6239.557 6239.557 6276.995 2.387 0.96443 4.700 6388.156 6388.156 6426.485 2.440 0.88644 4.800 6537.192 6537.192 6576.415 2.493 0.81245 4.900 6686.720 6686.720 6726.840 2.546 0.73946 5.000 6836.795 6836.795 6877.816 2.599 0.66947 5.100 6987.448 6987.448 7029.372 2.652 0.60148 5.200 7138.612 7138.612 7181.444 2.706 0.53449 5.300 7290.198 7290.198 7333.939 2.759 0.46950 5.400 7442.115 7442.115 7486.768 2.812 0.40451 5.500 7594.273 7594.273 7639.839 2.865 0.34152 5.600 7746.582 7746.582 7793.061 2.918 0.27853 5.700 7898.951 7898.951 7946.344 2.971 0.21554 5.800 8051.289 8051.289 8099.597 3.025 0.15255 5.900 8203.507 8203.507 8252.728 3.078 0.08956 6.000 8355.515 8355.515 8405.648 3.131 0.025 PDF created with FinePrint pdfFactory Pro trial version 长江船舶设计院静水力曲线数据表VCS4240A-100-005 第4 页共13 页项目吃水浮心横向坐标水线面面积漂心纵向坐标漂心横向坐标横稳心垂向坐标符号T Yb Aw Xf Yf Zm序号单位(m) (m) (m^2) (m) (m) (m)1 0.500 0.000 1237.517 2.767 0.000 45.4762 0.600 0.000 1253.730 2.658 0.000 41.0223 0.700 0.000 1270.439 2.546 0.000 36.4274 0.800 0.000 1286.900 2.436 0.000 31.9025 0.900 0.000 1302.369 2.332 0.000 27.6626 1.000 0.000 1316.101 2.238 0.000 23.9197 1.100 0.000 1327.525 2.158 0.000 20.8398 1.200 0.000 1336.758 2.091 0.000 18.3939 1.300 0.000 1344.090 2.035 0.000 16.50310 1.400 0.000 1349.812 1.988 0.000 15.09211 1.500 0.000 1354.212 1.946 0.000 14.08412 1.600 0.000 1357.582 1.909 0.000 13.40113 1.700 0.000 1360.210 1.874 0.000 12.96514 1.800 0.000 1362.388 1.838 0.000 12.70115 1.900 0.000 1364.404 1.800 0.000 12.53016 2.000 0.000 1366.550 1.757 0.000 12.37517 2.100 0.000 1369.062 1.708 0.000 12.17518 2.200 0.000 1371.966 1.650 0.000 11.92419 2.300 0.000 1375.237 1.583 0.000 11.63220 2.400 0.000 1378.848 1.506 0.000 11.31121 2.500 0.000 1382.774 1.417 0.000 10.97022 2.600 0.000 1386.987 1.316 0.000 10.61923 2.700 0.000 1391.462 1.201 0.000 10.26824 2.800 0.000 1396.172 1.071 0.000 9.92825 2.900 0.000 1401.092 0.924 0.000 9.60926 3.000 0.000 1406.195 0.760 0.000 9.32127 3.100 0.000 1411.452 0.579 0.000 9.07228 3.200 0.000 1416.827 0.382 0.000 8.86029 3.300 0.000 1422.280 0.172 0.000 8.68130 3.400 0.000 1427.772 -0.048 0.000 8.53031 3.500 0.000 1433.264 -0.274 0.000 8.40432 3.600 0.000 1438.716 -0.504 0.000 8.29933 3.700 0.000 1444.089 -0.735 0.000 8.20934 3.800 0.000 1449.343 -0.964 0.000 8.13135 3.900 0.000 1454.440 -1.188 0.000 8.06136 4.000 0.000 1459.340 -1.404 0.000 7.99537 4.100 0.000 1464.015 -1.610 0.000 7.92938 4.200 0.000 1468.486 -1.803 0.000 7.86339 4.300 0.000 1472.785 -1.985 0.000 7.79840 4.400 0.000 1476.943 -2.152 0.000 7.73541 4.500 0.000 1480.993 -2.306 0.000 7.674 PDF created with FinePrint pdfFactory Pro trial version 长江船舶设计院静水力曲线数据表VCS4240A-100-005 第5 页共13 页42 4.600 0.000 1484.966 -2.445 0.000 7.61743 4.700 0.000 1488.895 -2.567 0.000 7.56444 4.800 0.000 1492.812 -2.673 0.000 7.51645 4.900 0.000 1496.748 -2.761 0.000 7.47446 5.000 0.000 1500.736 -2.831 0.000 7.43847 5.100 0.000 1504.800 -2.882 0.000 7.40948 5.200 0.000 1508.936 -2.916 0.000 7.38749 5.300 0.000 1513.130 -2.937 0.000 7.37050 5.400 0.000 1517.369 -2.947 0.000 7.35651 5.500 0.000 1521.643 -2.950 0.000 7.34652 5.600 0.000 1525.937 -2.948 0.000 7.33853 5.700 0.000 1530.239 -2.944 0.000 7.33054 5.800 0.000 1534.538 -2.941 0.000 7.32255 5.900 0.000 1538.819 -2.941 0.000 7.31356 6.000 0.000 1543.072 -2.949 0.000 7.300 PDF created with FinePrint pdfFactory Pro trial version 长江船舶设计院静水力曲线数据表VCS4240A-100-005 第6 页共13 页水线至主甲板受风面积项目吃水纵稳心垂向坐标浸湿面积侧投影受风面积形心垂向坐标每厘米吃水吨数符号T Zml Sk Afo Zfo TPC序号单位(m) (m) (m^2) (m^2) (m) (t)1 0.500 1063.961 1268.293 562.043 3.530 12.3752 0.600 962.317 1296.032 553.083 3.578 12.5373 0.700 857.481 1324.039 544.134 3.626 12.7044 0.800 754.241 1351.911 535.179 3.675 12.8695 0.900 657.387 1379.249 526.202 3.723 13.0246 1.000 571.707 1405.653 517.185 3.771 13.1617 1.100 500.905 1430.826 508.116 3.820 13.2758 1.200 444.335 1454.899 498.997 3.869 13.3689 1.300 400.263 1478.106 489.833 3.918 13.44110 1.400 366.959 1500.683 480.630 3.967 13.49811 1.500 342.690 1522.864 471.396 4.017 13.54212 1.600 325.723 1544.885 462.135 4.066 13.57613 1.700 314.326 1566.981 452.853 4.116 13.60214 1.800 306.766 1589.387 443.557 4.165 13.62415 1.900 301.312 1612.338 434.253 4.214 13.64416 2.000 296.231 1636.070 424.946 4.263 13.66517 2.100 290.119 1660.749 415.642 4.312 13.69118 2.200 282.887 1686.276 406.342 4.361 13.72019 2.300 274.774 1712.482 397.046 4.410 13.75220 2.400 266.020 1739.200 387.754 4.458 13.78821 2.500 256.864 1766.261 378.467 4.506 13.82822 2.600 247.546 1793.497 369.184 4.555 13.87023 2.700 238.304 1820.741 359.907 4.603 13.91524 2.800 229.378 1847.824 350.635 4.651 13.96225 2.900 221.007 1874.579 341.368 4.699 14.01126 3.000 213.432 1900.837 332.107 4.747 14.06227 3.100 206.831 1926.471 322.852 4.795 14.11528 3.200 201.150 1951.519 313.595 4.844 14.16829 3.300 196.272 1976.060 304.331 4.892 14.22330 3.400 192.082 2000.171 295.053 4.940 14.27831 3.500 188.466 2023.931 285.753 4.989 14.33332 3.600 185.308 2047.418 276.426 5.038 14.38733 3.700 182.493 2070.711 267.064 5.086 14.44134 3.800 179.906 2093.889 257.661 5.135 14.49335 3.900 177.431 2117.029 248.209 5.184 14.54436 4.000 174.953 2140.209 238.703 5.234 14.59337 4.100 172.382 2163.489 229.137 5.283 14.64038 4.200 169.723 2186.845 219.517 5.333 14.68539 4.300 167.009 2210.232 209.852 5.383 14.72840 4.400 164.268 2233.606 200.148 5.433 14.769 PDF created with FinePrint pdfFactory Pro trial version 长江船舶设计院静水力曲线数据表VCS4240A-100-005 第7 页共13 页41 4.500 161.533 2256.925 190.415 5.483 14.81042 4.600 158.834 2280.143 180.660 5.533 14.85043 4.700 156.201 2303.217 170.890 5.584 14.88944 4.800 153.666 2326.103 161.114 5.635 14.92845 4.900 151.259 2348.758 151.340 5.686 14.96746 5.000 149.011 2371.137 141.576 5.737 15.00747 5.100 146.942 2393.211 131.828 5.788 15.04848 5.200 145.035 2415.014 122.094 5.840 15.08949 5.300 143.261 2436.594 112.373 5.892 15.13150 5.400 141.591 2457.997 102.662 5.943 15.17451 5.500 139.997 2479.273 92.958 5.995 15.21652 5.600 138.450 2500.468 83.258 6.047 15.25953 5.700 136.923 2521.632 73.560 6.099 15.30254 5.800 135.386 2542.812 63.861 6.151 15.34555 5.900 133.810 2564.056 54.158 6.203 15.38856 6.000 132.169 2585.411 44.449 6.255 15.431 PDF created with FinePrint pdfFactory Pro trial version 长江船舶设计院静水力曲线数据表VCS4240A-100-005 第8 页共13 页每厘米纵项目吃水每厘米纵倾力矩倾排水量变化方型系数水线面系数舯横剖面系数符号T MTC DTC CB Cw Cm序号单位(m) (t.m) (t)1 0.500 64.307 0.363 0.711 0.773 0.9272 0.600 66.244 0.353 0.721 0.783 0.9343 0.700 68.232 0.342 0.731 0.793 0.9404 0.800 70.194 0.332 0.741 0.804 0.9465 0.900 72.055 0.322 0.750 0.813 0.9526 1.000 73.741 0.313 0.759 0.822 0.9577 1.100 75.193 0.305 0.768 0.829 0.9628 1.200 76.422 0.298 0.776 0.835 0.9659 1.300 77.456 0.292 0.783 0.839 0.96810 1.400 78.323 0.286 0.789 0.843 0.97111 1.500 79.052 0.281 0.795 0.846 0.97312 1.600 79.670 0.276 0.800 0.848 0.97413 1.700 80.205 0.271 0.804 0.849 0.97614 1.800 80.687 0.266 0.808 0.851 0.97715 1.900 81.143 0.261 0.811 0.852 0.97716 2.000 81.601 0.255 0.813 0.853 0.97817 2.100 82.085 0.248 0.815 0.855 0.97918 2.200 82.602 0.240 0.816 0.857 0.98019 2.300 83.155 0.231 0.816 0.859 0.98120 2.400 83.745 0.220 0.816 0.861 0.98121 2.500 84.376 0.208 0.816 0.863 0.98222 2.600 85.050 0.194 0.816 0.866 0.98323 2.700 85.770 0.178 0.816 0.869 0.98424 2.800 86.537 0.159 0.816 0.872 0.98425 2.900 87.356 0.138 0.816 0.875 0.98526 3.000 88.227 0.114 0.816 0.878 0.98527 3.100 89.152 0.087 0.817 0.881 0.98628 3.200 90.122 0.057 0.819 0.885 0.98629 3.300 91.127 0.025 0.820 0.888 0.98730 3.400 92.157 -0.008 0.822 0.892 0.98731 3.500 93.200 -0.042 0.824 0.895 0.98832 3.600 94.247 -0.078 0.826 0.898 0.98833 3.700 95.287 -0.113 0.829 0.902 0.98834 3.800 96.309 -0.149 0.831 0.905 0.98935 3.900 97.304 -0.184 0.834 0.908 0.98936 4.000 98.260 -0.218 0.836 0.911 0.98937 4.100 99.171 -0.250 0.838 0.914 0.98938 4.200 100.039 -0.281 0.840 0.917 0.99039 4.300 100.872 -0.310 0.842 0.920 0.99040 4.400 101.676 -0.337 0.844 0.922 0.990 PDF created with FinePrint pdfFactory Pro trial version 长江船舶设计院静水力曲线数据表VCS4240A-100-005 第9 页共13 页41 4.500 102.458 -0.362 0.846 0.925 0.99042 4.600 103.224 -0.385 0.847 0.927 0.99143 4.700 103.980 -0.406 0.849 0.930 0.99144 4.800 104.735 -0.423 0.851 0.932 0.99145 4.900 105.493 -0.439 0.852 0.935 0.99146 5.000 106.262 -0.451 0.854 0.937 0.99147 5.100 107.046 -0.460 0.855 0.940 0.99148 5.200 107.845 -0.467 0.857 0.942 0.99249 5.300 108.657 -0.472 0.859 0.945 0.99250 5.400 109.477 -0.475 0.860 0.948 0.99251 5.500 110.305 -0.476 0.862 0.950 0.99252 5.600 111.137 -0.477 0.863 0.953 0.99253 5.700 111.971 -0.478 0.865 0.956 0.99254 5.800 112.804 -0.479 0.866 0.958 0.99255 5.900 113.633 -0.481 0.868 0.961 0.99356 6.000 114.456 -0.483 0.870 0.964 0.993 PDF created with FinePrint pdfFactory Pro trial version 长江船舶设计院静水力曲线数据表VCS4240A-100-005 第10 页共13 页项目吃水中纵剖面系数纵向棱形系数垂向棱形系数横向棱形系数水线船宽符号T Cx Cp Cvp Cxp Bs序号单位(m) (m)1 0.500 0.935 0.767 0.920 0.761 16.5742 0.600 0.938 0.772 0.921 0.769 16.6583 0.700 0.940 0.778 0.921 0.777 16.7464 0.800 0.943 0.783 0.922 0.785 16.8325 0.900 0.946 0.788 0.923 0.793 16.9116 1.000 0.949 0.793 0.924 0.800 16.9767 1.100 0.952 0.799 0.926 0.807 17.0248 1.200 0.955 0.804 0.929 0.812 17.0569 1.300 0.958 0.808 0.932 0.817 17.07310 1.400 0.961 0.813 0.936 0.821 17.07911 1.500 0.965 0.817 0.940 0.824 17.07612 1.600 0.968 0.821 0.943 0.827 17.06613 1.700 0.970 0.824 0.947 0.829 17.05014 1.800 0.973 0.827 0.949 0.830 17.03315 1.900 0.975 0.830 0.952 0.831 17.01516 2.000 0.977 0.831 0.953 0.832 17.00017 2.100 0.979 0.832 0.953 0.832 17.00018 2.200 0.980 0.832 0.952 0.832 17.00019 2.300 0.982 0.832 0.950 0.831 17.00020 2.400 0.982 0.832 0.948 0.831 17.00021 2.500 0.983 0.831 0.945 0.830 17.00022 2.600 0.984 0.830 0.942 0.830 17.00023 2.700 0.984 0.830 0.939 0.829 17.00024 2.800 0.985 0.829 0.936 0.829 17.00025 2.900 0.985 0.829 0.933 0.828 17.00026 3.000 0.986 0.829 0.930 0.828 17.00027 3.100 0.986 0.829 0.927 0.829 17.00028 3.200 0.987 0.830 0.925 0.830 17.00029 3.300 0.988 0.831 0.923 0.831 17.00030 3.400 0.988 0.833 0.922 0.832 17.00031 3.500 0.989 0.834 0.921 0.833 17.00032 3.600 0.990 0.836 0.920 0.835 17.00033 3.700 0.991 0.839 0.919 0.836 17.00034 3.800 0.992 0.841 0.918 0.838 17.00035 3.900 0.994 0.843 0.918 0.839 17.00036 4.000 0.995 0.845 0.917 0.840 17.00037 4.100 0.996 0.847 0.917 0.841 17.00038 4.200 0.997 0.849 0.916 0.843 17.00039 4.300 0.998 0.851 0.916 0.844 17.00040 4.400 0.999 0.852 0.915 0.844 17.00041 4.500 1.001 0.854 0.914 0.845 17.000PDF created with FinePrint pdfFactory Pro trial version 42 4.600 1.002 0.856 0.914 0.846 17.00043 4.700 1.003 0.857 0.913 0.847 17.00044 4.800 1.004 0.858 0.913 0.847 17.00045 4.900 1.005 0.860 0.912 0.848 17.00046 5.000 1.006 0.861 0.911 0.849 17.00047 5.100 1.007 0.863 0.910 0.849 17.00048 5.200 1.008 0.864 0.910 0.850 17.00049 5.300 1.009 0.866 0.909 0.851 17.00050 5.400 1.010 0.867 0.908 0.852 17.00051 5.500 1.010 0.869 0.907 0.853 17.00052 5.600 1.011 0.870 0.906 0.854 17.00053 5.700 1.012 0.872 0.905 0.855 17.00054 5.800 1.013 0.873 0.904 0.856 17.00055 5.900 1.013 0.875 0.903 0.857 17.00056 6.000 1.014 0.876 0.902 0.858 17.000项目吃水水线船长符号T Lw 序号单位(m) (m)1 0.500 89.5492 0.600 90.2393 0.700 90.9474 0.800 91.6455 0.900 92.3086 1.000 92.9067 1.100 93.4198 1.200 93.8459 1.300 94.19010 1.400 94.45911 1.500 94.65712 1.600 94.78813 1.700 94.85814 1.800 94.87215 1.900 94.83516 2.000 94.75117 2.100 94.62718 2.200 94.47519 2.300 94.30520 2.400 94.13221 2.500 93.96822 2.600 93.82423 2.700 93.71324 2.800 93.64825 2.900 93.64126 3.000 93.70527 3.100 93.84728 3.200 94.05729 3.300 94.32130 3.400 94.62431 3.500 94.95132 3.600 95.28733 3.700 95.61834 3.800 95.92935 3.900 96.20536 4.000 96.43237 4.100 96.59838 4.200 96.71039 4.300 96.77440 4.400 96.80041 4.500 96.79642 4.600 96.77243 4.700 96.73644 4.800 96.69645 4.900 96.66246 5.000 96.64147 5.100 96.64148 5.200 96.66049 5.300 96.69550 5.400 96.74251 5.500 96.79852 5.600 96.86053 5.700 96.92554 5.800 96.98855 5.900 97.04656 6.000 97.097。

船舶性能计算复习⼀，船舶的航海性能包括哪些？各⾃含义是什么（第1⾯）？1、浮性: 船舶装载⼀定的载荷，仍能浮于⼀定⽔⾯位置⽽不沉没的能⼒。

2、稳性:船舶受外⼒作⽤离开平衡位置发⽣倾斜⽽不致于倾覆，当外⼒消除后仍能⾃动回复到原来平衡位置的能⼒。

3、抗沉性: 船舶遭受海损事故舱室破损进⽔，仍能保持⼀定的浮性和稳性⽽不致于沉没或倾覆的能⼒。

4、快速性: 船舶在其动⼒装置产⽣⼀定功率的情况下能达到规定航速的能⼒，亦称为速航性。

快速性主要包括：1）船舶阻⼒：研究船舶航⾏时所遭受的阻⼒。

⽬的在于掌握阻⼒的变化规律，从⽽改善船型，降低阻⼒。

即阻⼒的成因、分类、计算、影响因素和降阻措施。

2）船舶推进：研究船舶推进器，推进器克服阻⼒发⽣推⼒。

⽬的在于设计出符合要求的⾼效推进器。

即推进器的⽔动⼒性能、设计⾼效推进器。

5、操纵性:船舶在航⾏时能按照驾驶员的意图保持既定航向的能⼒或改变航⾏⽅向的能⼒。

包括：1）航向稳定性：保持原有航向的能⼒。

2）转⾸性：应舵转⾸的能⼒。

3）回转性：应舵作圆弧运动的能⼒。

⼆;船型系数有哪些，含义是什么?相关公式是什么？第3⾯）1、⽔线⾯积系数WP C与基平⾯相平⾏的任⼀⽔线⾯的⾯积AW 与船长L 、船宽B 所构成的矩形⾯积之⽐，即LB A C W WP = 2、中横剖⾯系数中横剖⾯在⽔线以下的⾯积AM 与船宽B 和吃⽔T 所构成的矩形⾯积之⽐，即 C M 3、⽅形系数船体⽔线以下的型排⽔体积▽与由船长L 、船宽B 和吃⽔构成的长⽅体体积之⽐，即C B4、棱形系数（或称纵向棱形系数）船体⽔线以下的型排⽔体积与相对应的中横剖⾯⾯积AM 、船长L 所构成的柱体体积之⽐，即C P5、垂向棱形系数船体⽔线以下的型排⽔体积▽与相对应的⽔线⾯⾯积AW 、吃⽔T 所构成的柱体体积之⽐，即C VPMM BT A C =B LBTC ?=B VP C C A T ?==B P M MC C A L C ?==三，掌握浮态的概念和种类，掌握其表征系数（第22⾯）。

静水力曲线的计算与绘制一、设计目的1、通过综合训练，进一步巩固所学基础知识，培养学生分析解决实际工程问题的能力，掌握静水力曲线的计算与绘制方法。

2、通过综合训练，培养学生耐心细致的工作作风和重视实践的思想。

3、为后续课程的学习和走上工作岗位打下良好的基础。

二、设计课题150吨冷藏船静水力曲线的计算与绘制三、对设计内容的基本要求：1、正确识读设计船的型线图，熟悉其主尺度和船型。

2、根据型线图，利用梯形法列表近似计算设计船的静水力曲线要求：A、必要时进行端点修正。

B、手工计算，计算结果填入相关表格（亦可用Excel列表计算）。

C、弄清各曲线的梯形法计算原理。

3、用坐标纸（或用AutoCAD）绘制静水力曲线图（图纸幅面：A4）。

*列表计算、绘制如下曲线：1）型排水体积∇曲线；2）总排水体积∇k曲线；3）总排水量Δ曲线；4）浮心纵向坐标z B曲线；5）浮心垂向坐标x B曲线；6）水线面面积A W曲线；7）漂心纵坐标x F曲线；8）每厘米吃水吨数TPC曲线；9）横稳心半径BM曲线（或横稳心垂向坐标z M曲线）；10）纵稳心半径BM L曲线（或纵稳心垂向坐标z ML曲线）；11）每厘米纵倾力矩MPC曲线；12）水线面系数C WP曲线；13）中横剖面系数C M曲线；14）方形系数曲线C B；15）棱形系数曲线C P。

四、组织方式和辅导计划：1、方式和设计地点不定。

2、辅导答疑安排：星期一至五上午9：00－11：00，四号楼2楼小教室。

3、上机、打印等费用自理。

五、考核方式和成绩评定：1、平时随机点同学带综合训练内容面试考核，同时要求汇报进展情况。

2、星期五下午4：00前以班级为单位上交综合训练内容：A、静水力曲线计算书一份。

B、静水力曲线图一张。

C、端点修正草图及设计任务书指导书。

注意：请学习委员或科代表到教材室领取综合训练专用本和资料袋，各位同学认真填写资料袋封面。

3、综合成绩以平时考核为主、计算书及图纸质量为辅。
