船舶结构与货运复习笔记（七）第七章船舶与货物基础知识第一节船体形状及其参数考点一船体形状船长：在设计水线处自首垂线到尾垂线之间的距离，通常称为垂线间长或型长。
（首柱前缘，舵柱后缘）型宽：船舶最宽处两肋骨外缘之间的水平距离。
型深：在船长中点处的平板龙骨上边缘量到上层连续甲板横梁上边缘的垂直距离。
吃水：在船长中点处由平板龙骨的上边缘量到夏季载重水线的垂直距离，通常称为型吃水。
水线面系数：水线面积÷（船长×型宽）表示：水线而形状的肥瘦程度中横剖面系数：中横剖面÷（吃水×型宽）表示：中横剖面形状的肥瘦程度方型系数：排水体积÷（船长×型宽×型吃水）表示：又称排水量系数，表示水线下体形状的肥瘦程度。
菱形系数：排水体积小÷（船长×中橫剖面面积）表示：水线下船体形状沿纵向分布的情况垂向菱形系数：排水体积÷（吃水×水线面面积）表示：水线下船体形状沿垂向分布的情况第七章船舶与货物基础知识第二节船舶浮性考点一船舶浮性重力与浮力大小相等，方向相反。
重力作用的中心成为重心：以G表示。
浮力作用的中心称为浮心以B表示：水下排水体积的几何中心（或形心）：只要排水体积形状发生变化，浮心的位置也发生变化|。
水尺标志：公制（字高及字间距离10CM）和英制（字高和字距离为6in）平均吃水及修正:小角度倾斜下，平均吃水也叫等容吃水。
注意等容吃水的理解。
（排水量不变，无论倾斜状态如何，平均吃水均是不变的。
）船舶平行沉浮的条件是少量载荷在漂心的垂线上船体拱垂变形对吃水的修正:dm=（dr+6d0+da）/8排水量是指排开水的质量当尾倾且漂心在船中后，首倾且漂心在船中前时,船舶首尾平均（船中）吃水小壬等容（漂心）当尾倾且漂心在船中前，首倾且漂心在船中后时,船舶首尾平均（船中）吃水大壬等容（漂心）吃水。
要理解公式：dm=（da+df） /2+×f/Lbp*t船舶平行沉浮的条件是：少量载荷增减于漂心的垂直线上船舶水线面的几何中心称为漂心；漂心位置随吃水的不同而改变载荷少量增减：载荷增减量小于10%船舶装载排水量的装卸情况即P<10%ATPC （每厘米吃水吨数）：船舶平均吃水变化1cm时对应排水量的改变量。

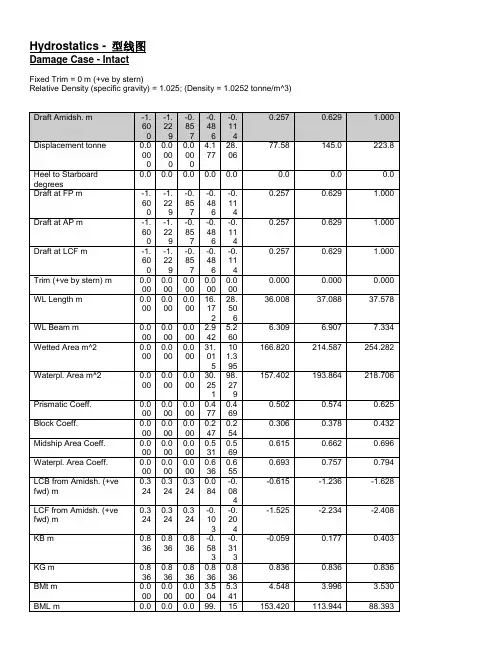

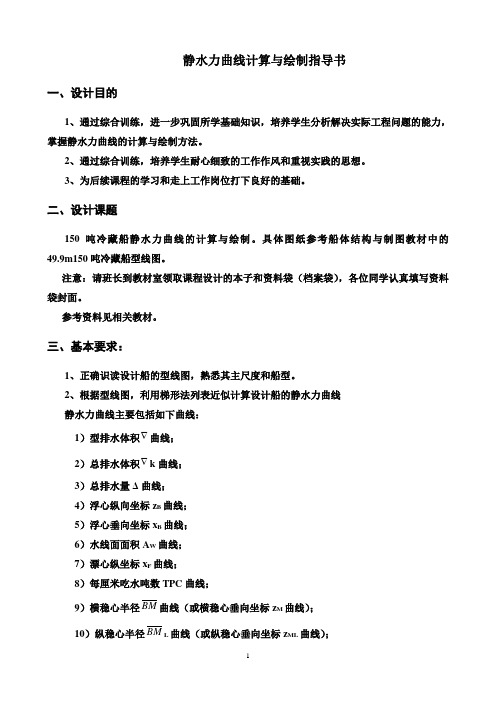

静水力曲线计算与绘制指导书一、设计目的1、通过综合训练，进一步巩固所学基础知识，培养学生分析解决实际工程问题的能力，掌握静水力曲线的计算与绘制方法。
2、通过综合训练，培养学生耐心细致的工作作风和重视实践的思想。
3、为后续课程的学习和走上工作岗位打下良好的基础。
二、设计课题150吨冷藏船静水力曲线的计算与绘制。
具体图纸参考船体结构与制图教材中的49.9m150吨冷藏船型线图。
注意：请班长到教材室领取课程设计的本子和资料袋（档案袋），各位同学认真填写资料袋封面。
参考资料见相关教材。
三、基本要求：1、正确识读设计船的型线图，熟悉其主尺度和船型。
2、根据型线图，利用梯形法列表近似计算设计船的静水力曲线静水力曲线主要包括如下曲线：1）型排水体积∇曲线；2）总排水体积∇k曲线；3）总排水量Δ曲线；4）浮心纵向坐标z B曲线；5）浮心垂向坐标x B曲线；6）水线面面积A W曲线；7）漂心纵坐标x F曲线；8）每厘米吃水吨数TPC曲线；9）横稳心半径BM曲线（或横稳心垂向坐标z M曲线）；10）纵稳心半径BM L曲线（或纵稳心垂向坐标z ML曲线）；11）每厘米纵倾力矩MPC曲线；12）水线面系数C WP曲线；13）中横剖面系数C M曲线；14）方形系数曲线C B；15）棱形系数曲线C P。
3、以上曲线都需要列表计算，要求：A、为提高精度，必须进行端点修正。
B、用计算器手工计算，计算结果填入相关表格，表格绘制于课程设计本上。
C、弄清各曲线的梯形法计算原理。
4、用铅笔将静水力曲线图绘制于坐标纸上（图纸幅面：A4），粘贴于课程设计本上。
四、组织方式和辅导计划：1、辅导答疑地点：等学校安排。
五、考核方式和成绩评定：1、平时考核成绩：参考个人进度。
2、可以提前一周交资料：须经老师验收合格，否则需回去改。
3.地方星期五下午4：00前以班级为单位上交综合训练内容：A、设计任务书一份B、首尾端点修正草图各一份。
C、静水力曲线计算书一份。
