防排烟系统分类

防烟排烟系统自然通风与自然排烟防烟排烟系统是建筑消防系统的重要装置之一，其主要作用是在火灾发生时，及时排除浓烟，保障人员的生命安全。

防烟排烟系统按照工作原理可以分为自然通风与自然排烟。

下面将分别介绍这两种系统。

自然通风系统是通过建筑本身的通风设施来实现室内外空气的流通和交换。

具体来说，自然通风系统主要包括通风管道、通风机、通风口等设备。

在火灾发生时，系统会自动开启通风设备，将新鲜空气引入室内，排出烟雾。

由于自然通风系统主要依靠自然气流，无需消耗能源，因此具有节能环保的优点。

此外，自然通风系统的安装成本相对较低，适用于小型建筑。

然而，自然通风系统也存在一些问题。

首先，由于系统依赖自然气流，其效果受到外部条件的限制。

在没有风力或风向不利的情况下，系统的通风效果会降低。

其次，自然通风系统的排烟效果较差，特别是在高层建筑中，由于烟气密度较大，很难通过自然气流排出。

另外，自然通风系统的控制难度较大，往往需要人工干预和调节。

相比之下，自然排烟系统是通过设置烟气负压区域，在火灾发生时将烟气引入负压区域，然后通过排烟设备将烟雾排出室外。

自然排烟系统主要包括烟气排放口、排烟风机、烟气探测器等设备。

当发生火灾时，烟气探测器会发出信号，触发排烟设备的工作。

自然排烟系统的优点是排烟效果好，可以迅速有效地将烟雾排出室外，提供良好的逃生通道。

此外，由于自然排烟系统采用机电结合的方式，系统的自控性和可靠性较高。

然而，自然排烟系统需要消耗能源，因此在设计和使用过程中需要注意节能和环保。

综上所述，自然通风和自然排烟是建筑防烟排烟系统中常见的两种方式。

自然通风通过流通和交换室内外空气来实现排烟，具有节能环保、安装成本低等优点；而自然排烟通过设置烟气负压区域将烟雾排出室外，其排烟效果较好。

无论选择哪种方式，建筑设计和使用过程中都需要合理设计和严格遵守相关规范，以确保防烟排烟系统的有效工作，保障人员的生命安全。

建筑防烟排烟系统重点知识汇总1.防烟系统的分类建筑防烟排烟系统可以根据其功能和设计原理来进行分类。

主要有压力式防烟系统、自然排烟系统和混合式防烟系统。

压力式防烟系统是通过机械设备产生压力差，将烟气排至室外；自然排烟系统则利用室内外温度和气压差异，通过自然对流将烟气排出室外；混合式防烟系统是两者的综合应用。

2.防烟系统的设计原则防烟系统设计应遵循以下几个原则：-合理设置烟气防控分区：根据建筑物的功能和消防安全要求，将其划分为不同的防控分区，便于进行局部防烟控制和疏散。

-确定排烟口位置：排烟口的设置应考虑烟气生成源的位置和分布，确保能够有效排出产生的烟气。

-选择适当的排烟设备：根据建筑物的特点和烟气产生量确定相应的排烟设备，如排烟风机、排烟塔等。

-确保排烟通道的畅通：对烟道、风道等排烟通道进行合理设计和规划，确保通道畅通，减少阻力，提高排烟效果。

3.防烟系统的关键组成部分防烟系统主要包括排烟设备、排烟通道、控制设备和烟气探测器等。

排烟设备包括排烟风机、排烟口和排烟塔等，用于将烟气从室内排至室外。

排烟通道主要有烟道和风道，起到烟气传输的作用。

控制设备用于控制排烟系统的运行和烟气的分区控制。

烟气探测器主要用于监测火灾烟气的产生和分布，及时启动排烟系统。

4.防烟系统的工作方式5.防烟系统的性能要求防烟系统的性能要求包括烟气排出速度、排烟口流速、压力差、排烟通道容积和排烟时间等。

其中烟气排出速度要求能够将烟气迅速排至室外，以确保室内烟气浓度不超过人体可耐受范围；排烟口流速要求足够大，以确保排烟效果良好；压力差要求能够产生足够的排烟能力；排烟通道容积要求足够大，以容纳大量的烟气和热气；排烟时间要求能够在规定时间内将烟气排出。

总之，建筑防烟排烟系统对于保障人员生命安全至关重要。

了解以上重点知识，可以帮助我们更好地理解和应用建筑防烟排烟系统，提高建筑物的火灾安全水平。

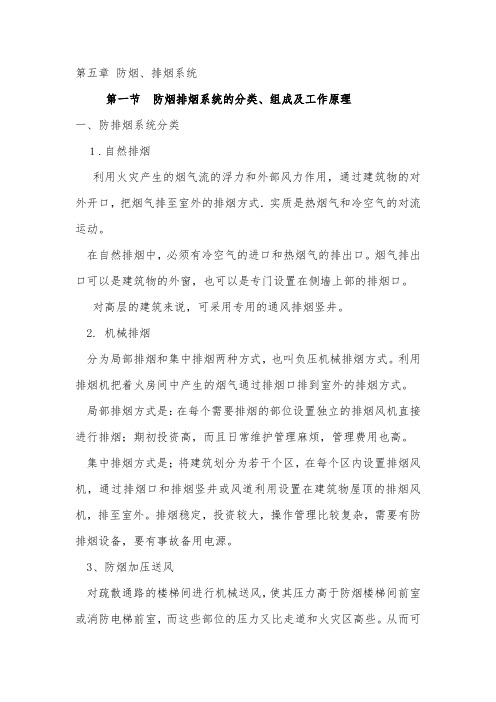

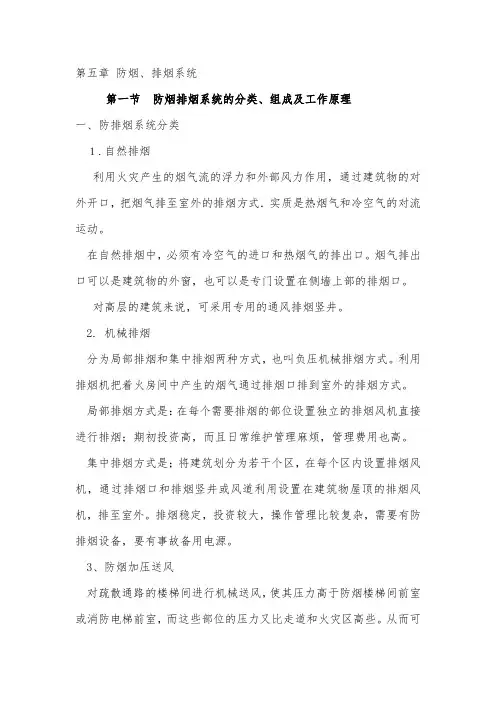

第五章防烟、排烟系统第一节防烟排烟系统的分类、组成及工作原理一、防排烟系统分类１.自然排烟利用火灾产生的烟气流的浮力和外部风力作用，通过建筑物的对外开口，把烟气排至室外的排烟方式．实质是热烟气和冷空气的对流运动。

在自然排烟中，必须有冷空气的进口和热烟气的排出口。

烟气排出口可以是建筑物的外窗，也可以是专门设置在侧墙上部的排烟口。

对高层的建筑来说，可采用专用的通风排烟竖井。

2. 机械排烟分为局部排烟和集中排烟两种方式，也叫负压机械排烟方式。

利用排烟机把着火房间中产生的烟气通过排烟口排到室外的排烟方式。

局部排烟方式是：在每个需要排烟的部位设置独立的排烟风机直接进行排烟；期初投资高，而且日常维护管理麻烦，管理费用也高。

集中排烟方式是；将建筑划分为若干个区，在每个区内设置排烟风机，通过排烟口和排烟竖井或风道利用设置在建筑物屋顶的排烟风机，排至室外。

排烟稳定，投资较大，操作管理比较复杂，需要有防排烟设备，要有事故备用电源。

3、防烟加压送风对疏散通路的楼梯间进行机械送风，使其压力高于防烟楼梯间前室或消防电梯前室，而这些部位的压力又比走道和火灾区高些。

从而可阻止烟气进入楼梯间。

二、防排烟系统的组成１.自然排烟（1）自然排烟口的面积，一般可取地板面积的1/50。

排烟口应设置在距顶棚800mm 以内，如附图一附图一（２）排烟口的平面位置应按以下两个规定：[1]．每个防区面积按500m2划分；[2]．防区内任何地点到排烟口水平距离小于30m ， 如附图二。

2. 机械排烟该系统是使用排烟风机进行强制排烟。

由挡烟（活动式或固定式挡烟壁，或挡烟隔墙、挡烟梁）、排烟口、防火排烟阀门、排烟道、排烟风机和排烟出口组成。

如附图三。

当排烟风机负责一个防烟分区时，应按该防烟分区面积每平方米不小于60m3/h 计算； 800m m 顶棚面排烟口设置的有效部分当担负两个以上防烟分区时，应按最大防烟分区面积每平方米不小于120m3/h 计算。

防排烟系统深度图文详解，绝对干货！首先，有必要明确的是：防排烟系统并不是单一系统，而是防烟系统和排烟系统两个系统的总称。

防烟系统采用自然通风方式或机械加压送风方式，防止烟气进入疏散通道的系统。

排烟系统采用自然通风方式或机械排烟方式，将烟气排至建筑物外的系统。

下面就分别对这两个系统进行图文解析：一、防烟系统设置部位：1.防烟楼梯间及前室（安全性较高的安全出口）、消防电梯前室（灭火救援通道）；2. 避难层（建筑内的安全区域，超过100米的公共建筑才有）。

作用：通过设置防烟措施，防止烟气进入防烟部位，确保防烟部位的人员不受烟气侵袭，为人员安全疏散和消防扑救创造条件。

方式：1.自然通风2.机械加压送风1）自然通风方式前室示例楼梯间示例示例机械加压送风的立面图和平面图示例加压送风机及风管示例送风风机房电气控制柜示例楼梯间加压送风口和竖井示例前室送风口和竖井示例二、排烟系统设置部位：1.较长的疏散走道；2.有人停留或可燃物较多、面积较大的地上房间和地下室（这两项的具体标准因建筑定性而异，具体可参见建筑防火设计规范）；3.中庭。

由此可见，排烟系统的作用是将进入疏散走道的烟气排出室外，为人员疏散创造必要的安全条件。

方式：1.自然通风2.机械排烟1)自然通风方式注：此处（房间和走道）的自然通风不同于楼梯间和前室的自然通风。

虽然它们的原理相同，但此处是作为排烟措施，而楼梯间和前室是作为防烟措施。

走道示例中庭示例2)机械排烟方式设置部位：按规范应设置排烟措施，但又不具备自然排烟条件的房间、走道、中庭。

原理示例水平机械排烟系统原理示例分区示例排烟口和手动开启装置示例排烟口手动开启装置示例中庭机械排烟示例排烟风机及风管示例排烟风机房电气控制柜示例排烟防火阀示例设有机械排烟系统的密闭场所如地下室还应设置补风用的送风系统：机械排烟的补风系统原理：排烟系统在有困难时，可以和通风空调系统兼用，但应符合排烟系统的要求。

车库排风和排烟兼用系统防火防烟分区与分隔：防火分区具有较高耐火极限墙和楼板等构件作为一个区域的边界构件划分出的，能在一定时间内阻止火势向同一建筑的其他区域蔓延的防火单元。

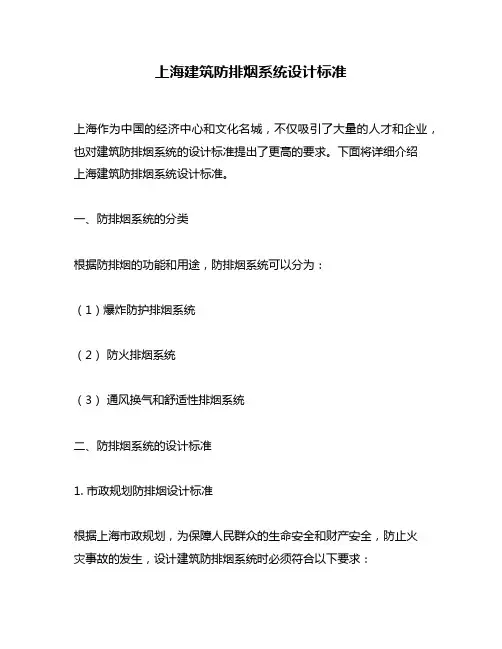

上海建筑防排烟系统设计标准上海作为中国的经济中心和文化名城，不仅吸引了大量的人才和企业，也对建筑防排烟系统的设计标准提出了更高的要求。

下面将详细介绍上海建筑防排烟系统设计标准。

一、防排烟系统的分类根据防排烟的功能和用途，防排烟系统可以分为：（1）爆炸防护排烟系统（2）防火排烟系统（3）通风换气和舒适性排烟系统二、防排烟系统的设计标准1. 市政规划防排烟设计标准根据上海市政规划，为保障人民群众的生命安全和财产安全，防止火灾事故的发生，设计建筑防排烟系统时必须符合以下要求：（1）在火灾现场应保证能够迅速排除烟雾和废气。

（2）各房间和楼层之间的防火间隔应符合国家国家建筑设计防火规范的要求。

（3）防排烟系统的设计应符合《建筑防火设计规范》和《建筑消防设施设计规范》的要求。

2. 设计技术要求（1）排烟风机和排烟口的数量和尺寸应符合建筑设计防火规范的要求，排烟的速度应根据相应的流体力学计算确定。

（2）防排烟系统应与建筑的消防系统相连通，防止烟雾返回。

（3）建筑的结构及耐火封堵应符合上海市建筑设计规范的要求。

（4）应根据不同类型的建筑进行设计，如住宅、公共建筑、商业建筑等，其排烟系统的设计应符合相应的要求。

3. 设计方案的评估和审查要求设计方案的评估和审查应符合以下要求：（1）设计方案应依据《建筑烟气排放和排烟通风设计规范》、《建筑防火设计规范》和《建筑消防设施设计规范》的相关规定进行评估和审查。

（2）设计方案应考虑建筑的基本结构、空间布局以及防火分区等要素，确保在火灾时能迅速排烟。

（3）设计方案应符合相关的安全评估和评审标准。

设计的评估和评审应考虑不同火灾场景和火灾扩散的不同方向。

三、结论上海建筑防排烟系统设计标准严格，从市政规划到设计方案的评估和审查，都非常重视防火和排烟系统的作用。

只有严格执行标准，才能确保大众的生命安全和财产安全。

同时，防排烟系统的设计也需要不断的改进和创新，以应对不同的火灾威胁。

防烟排烟系统知识汇总防烟系统是指采用机械加压送风或自然通风的方式，防止烟气进入楼梯间、前室、避难层（间）等空间的系统；排烟系统是指采用机械排烟或自然排烟的方式，将房间、走道等空间的烟气排至建筑物外的系统。

一、系统分类防烟排烟系统按照其控烟机理，分为防烟系统和排烟系统，通常称为防烟设施和排烟设施。

防烟设施分为机械加压送风的防烟设施和可开启外窗的自然排烟设施；排烟设施分为机械排烟设施和可开启外窗的自然排烟设施。

二、系统构成防烟排烟系统由风口、风阀、排烟窗和风机、风道以及相应的控制系统构成。

（一）防烟系统1.机械加压送风的防烟设施机械加压送风的防烟设施包括加压送风机、加压送风管道、加压送风口等。

当防烟楼梯间加压送风而前室不送风时，楼梯间与前室的隔墙上还可能设有余压阀（图）图机械加压送风系统示意图（1）加压送风机。

一般采用中、低压离心风机、混流风机或轴流风机。

加压送风管道采用不燃材料制作（图）。

图加压送风机示意图（2）加压送风口。

分为常开式、常闭式和自垂百叶式。

常开式即普通的固定叶片式百叶风口；常闭式采用手动或电动开启，常用于前室或合用前室；自垂百叶式平时靠百叶重力自行关闭，加压时自行开启，常用于防烟楼梯间。

2.可开启外窗的自然排烟设施作为防烟方式之一的可开启外窗的自然排烟设施，通常指位于防烟楼梯间及其前室、消防电梯前室或合用前室外墙上的洞口或便于人工开启的普通外窗，可开启外窗的开启面积以及开启的便利性都有相应的要求，虽然不列为专门的消防设施，但其设置与维护管理仍不能忽略。

（二）排烟系统1.机械排烟设施机械排烟设施包括排烟风机、排烟管道、排烟防火阀、排烟口、挡烟垂壁等（图）。

图机械排烟系统示意图（1）排烟风机。

一般可采用离心风机、排烟专用的混流风机或轴流风机，也有采用风机箱或屋顶式风机。

排烟风机与加压送风机的不同在于：排烟风机应保证在280℃的环境条件下能连续工作不少于30min。

（2）排烟管道。

采用不燃材料制作，常用的排烟管道采用镀锌钢板加工制作，厚度按高压系统要求，并应采取隔热防火措施或与可燃物保持不小于150mm的距离。

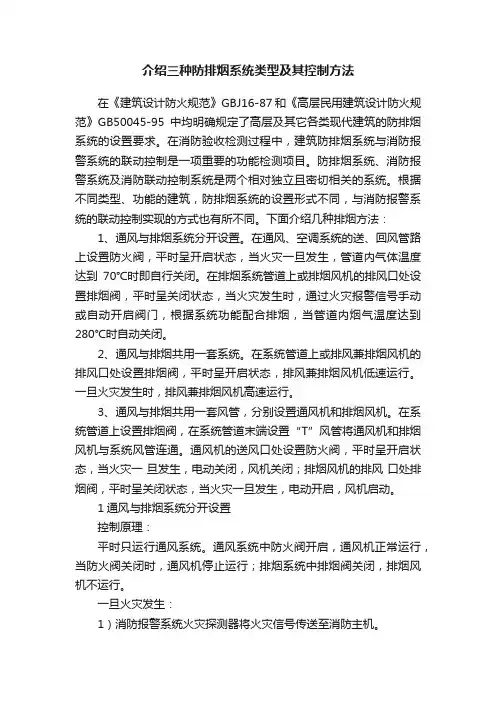

介绍三种防排烟系统类型及其控制方法在《建筑设计防火规范》GBJ16-87和《高层民用建筑设计防火规范》GB50045-95中均明确规定了高层及其它各类现代建筑的防排烟系统的设置要求。

在消防验收检测过程中，建筑防排烟系统与消防报警系统的联动控制是一项重要的功能检测项目。

防排烟系统、消防报警系统及消防联动控制系统是两个相对独立且密切相关的系统。

根据不同类型、功能的建筑，防排烟系统的设置形式不同，与消防报警系统的联动控制实现的方式也有所不同。

下面介绍几种排烟方法：1、通风与排烟系统分开设置。

在通风、空调系统的送、回风管路上设置防火阀，平时呈开启状态，当火灾一旦发生，管道内气体温度达到70℃时即自行关闭。

在排烟系统管道上或排烟风机的排风口处设置排烟阀，平时呈关闭状态，当火灾发生时，通过火灾报警信号手动或自动开启阀门，根据系统功能配合排烟，当管道内烟气温度达到280℃时自动关闭。

2、通风与排烟共用一套系统。

在系统管道上或排风兼排烟风机的排风口处设置排烟阀，平时呈开启状态，排风兼排烟风机低速运行。

一旦火灾发生时，排风兼排烟风机高速运行。

3、通风与排烟共用一套风管，分别设置通风机和排烟风机。

在系统管道上设置排烟阀，在系统管道末端设置“T”风管将通风机和排烟风机与系统风管连通。

通风机的送风口处设置防火阀，平时呈开启状态，当火灾一旦发生，电动关闭，风机关闭；排烟风机的排风口处排烟阀，平时呈关闭状态，当火灾一旦发生，电动开启，风机启动。

1通风与排烟系统分开设置控制原理：平时只运行通风系统。

通风系统中防火阀开启，通风机正常运行，当防火阀关闭时，通风机停止运行；排烟系统中排烟阀关闭，排烟风机不运行。

一旦火灾发生：1）消防报警系统火灾探测器将火灾信号传送至消防主机。

2）消防主机确认火灾后，发出信号至消防联动柜。

3）通过消防联动柜手动/自动分别发出控制信号，停止通风机，关闭防火阀，通风系统停止使用；开启防火阀，启动排烟机，排烟系统投入使用。
